Разборка ноутбука Apple MacBook Pro с панелью Touch Bar показала, что с устройством лучше быть очень бережным

в 5:00, , рубрики: Новости, метки:

Пару недель назад специалисты iFixit разобрали новенький ноутбук Apple MacBook Pro в версии без панели Touch Bar и поставили ему за ремонтопригодность всего два балла из десяти. Пришёл черёд модификации с таким же 13-дюймовым дисплеем, но уже с панелью Touch Bar.

Забегая вперёд, его ремонтопригодность ещё хуже.

Вскрыв нижнюю крышку, что сделать несложно, если не учитывать необходимости наличия специальной отвёртки для винтов Pentalobe, сразу видно, что две одинаковые по габаритам версии MacBook Pro значительно отличаются внутри.

Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл
Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл

Как минимум, у нынешнего героя новости два вентилятора системы охлаждения против одного у младшей модели, да и выглядят они иначе.

Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл

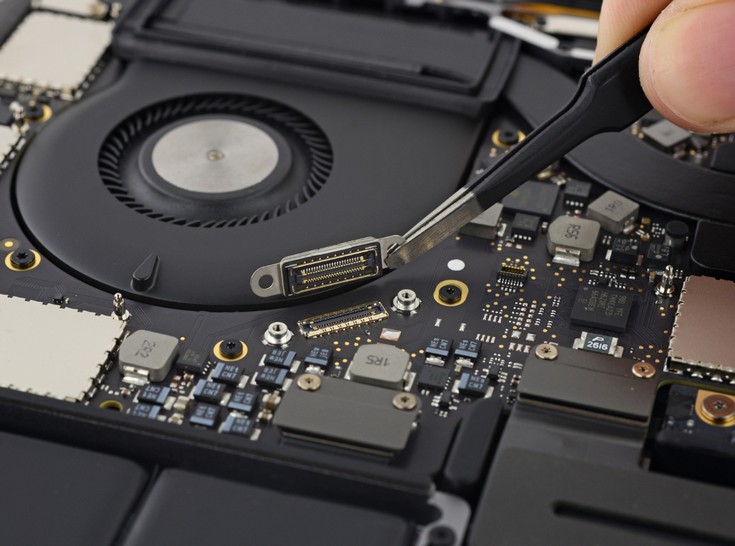

Кроме того, на системной плате можно обнаружить разъём, к которому ничего не подключено. Причём он ещё и прикрыт заглушкой. Так как предполагать, что роботы на заводе забыли что-то подключить, было бы глупо, можно назвать этот разъём инженерным или тестировочным.

Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл

Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл

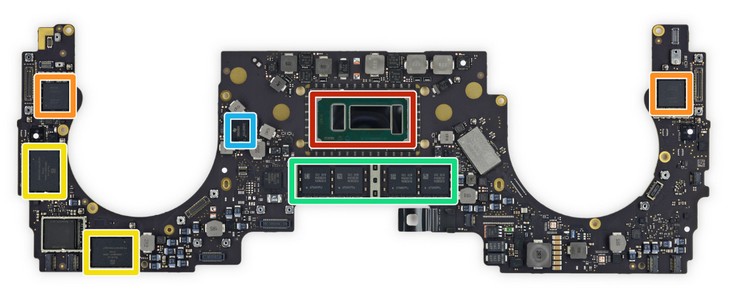

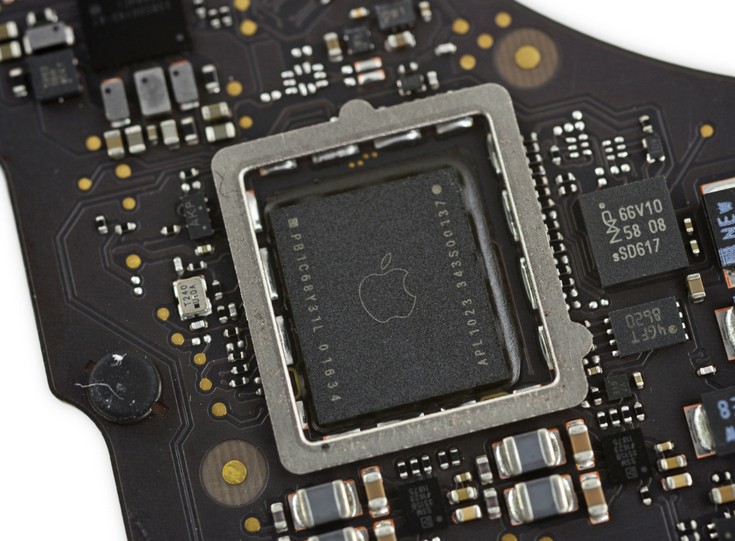

Системная плата выглядит необычно, будто заготовка для очков VR или попытка маленького ребёнка нарисовать автомобиль. Как бы там ни было, на плате расположились процессор Intel Core i5-6267U, контроллер Intel JHL6540 Thunderbolt 3, микросхемы флэш-памяти SanDisk SDRQKBDC4 064G, микросхемы оперативной памяти Samsung K4E6E304EB-EGCE, модуль Wi-Fi Murata/Apple 339S00056, микросхема APL1023 343S00137 (Apple T1), отвечающая за сканер отпечатков пальцев, аудиокодек Cirrus Logic CS42L83A и прочие компоненты.

Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл

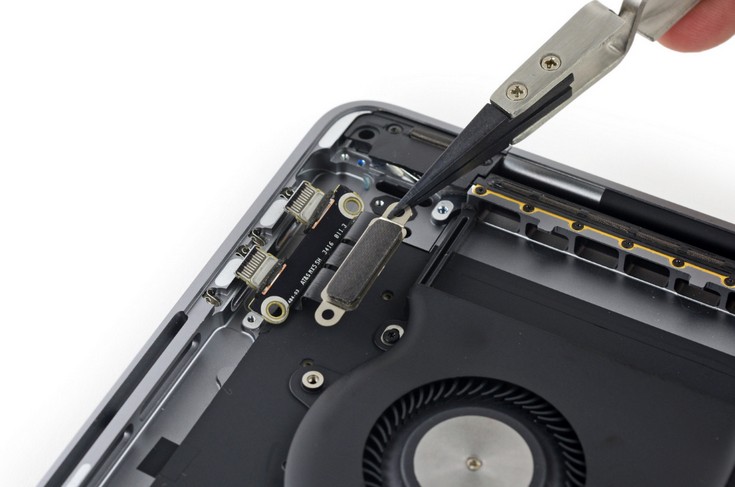

Порты USB-C всё-таки можно заменить в случае повреждения, что актуально в виду отсутствия отдельного порта для зарядки.

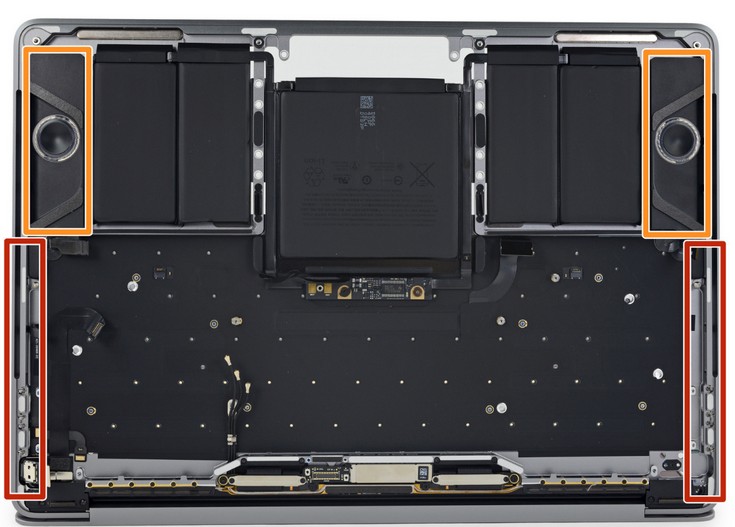

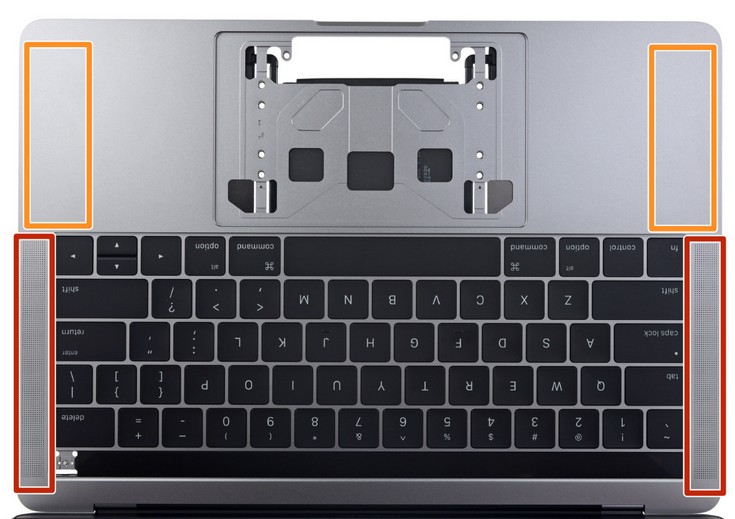

Ещё одна интересная особенность — бутафорские в некотором смысле решётки динамиков. Как можно увидеть на фото, сами излучатели находятся совершенно в другом месте.

Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл
Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл

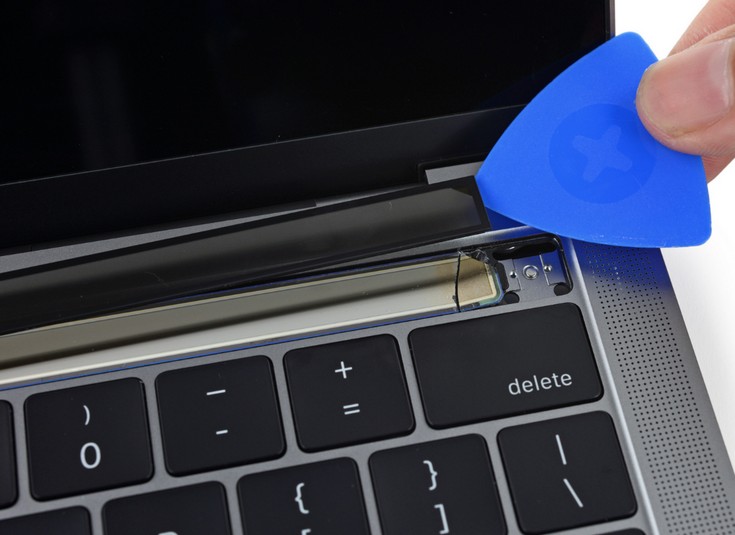

Сенсорную панель Touch Bar специалистам демонтировать попросту не удалось. Большое количество клея и форма панели сыграли злую шутку — сенсорная часть отделилась от основной части экрана. Так что пользователям лучше не повреждать эту часть ноутбука, ибо заменить её, скорее всего, не выйдет. За работу панели отвечает контроллер Broadcom BCM5976TC1KUB60G.

Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл

Ёмкость аккумулятора рассматриваемого ноутбука составляет 49,2 Вт·ч, при том, что у более доступной версии установлена АКБ ёмкостью 54,5 Вт·ч.

Apple MacBook Pro с панелью Touch Bar заработал у iFixit всего один балл

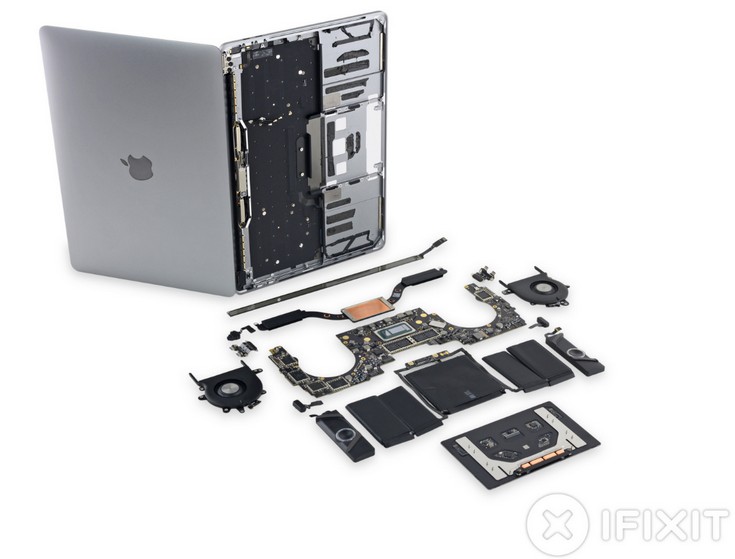

Как итог, устройство заработало лишь один балл за то, что тачпад можно демонтировать, не разбирая ноутбук полностью. В минусы новинке записали фирменные винты, обилие клея, впаянные в системную плату процессор, оперативную память и SSD, невозможность заменить панель Touch Bar и, что интересно, сканер отпечатков пальцев. Дело в том, что, как и в смартфонах iPhone, дактилоскоп «привязан» к конкретному процессору в конкретном устройстве. В данном случае, к микросхеме Apple T1. И если сломать сканер отпечатков пальцев на новом MacBook Pro, который заодно выступает ещё и кнопкой включения устройства, это, наиболее вероятно, приведёт к необходимости замены всей системной платы или и вовсе покупке нового ноутбука, что более вероятно.

Источник:
iFixit
