Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Продолжаем серию постов про анатомическую иллюстрацию. В прошлый раз рассказывали про XVII и XVIII века, а еще чуть раньше про конец Возрождения и Андреаса Везалия. В этом номере будет фигурировать первый атлас патологий, самый популярный и переиздаваемый в мире анатомический учебник Грея, а также человек, который впоследствии оформил анатомическую иллюстрацию в отдельную профессию.
В XX веке мир биомедицинской иллюстрации стал своеобразной, но неотъемлемой частью научного и образовательного сообщества. С другой стороны, это своеобразие привело к появлению в среде анатомов и иллюстраторов весьма неоднозначных фигур.

XIX век: атласы патологий и анатомия Грея

Развитие анатомической иллюстрации в XIX веке связано не только с достижениями медицины, но и со значительным прогрессом в издательском деле. Атласы, пособия и учебники печатаются повсеместно, а анатомы, физиологи и медицинские иллюстраторы перестают концентрироваться в Италии, Франции, Нидерландах и Британии. В начале века активно внедряется метод литографии, существенно упростивший издание иллюстрированных книг. Литография не требует работы специалиста гравёра, а также позволяет гораздо легче получать полутоновое изображение. Все это сделало возможным создание книжек с картинками, которые стали чуть дешевле чугунного моста.
Из атласов первой половины этого столетия можно выделить работы анатома Жана-Батиста Сарландьера, которые были сделаны в соавторстве с художником Дж. Бисби. Их атлас назывался “Systematized Anatomy or Human Organography” и был издан в Нью-Йорке в 1837 году.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Иллюстрации из Systematized Anatomy or Human Organography (источник).

Еще один подробный и хорошо иллюстрированный атлас был издан несколькими годами позднее и назывался “Atlas d'anatomie descriptive du corps humain”. Над ним работали Константин Луи Бонами, Поль Брока и Эмиль Бо.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

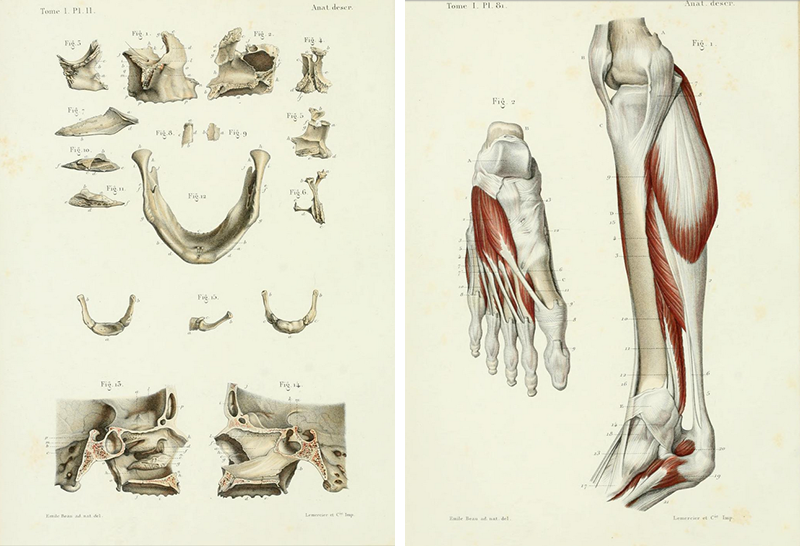

Иллюстрации из Atlas d'anatomie descriptive du corps humain (источник).

В первой половине XIX века издаются и атласы по патологической анатомии. Ярким примером является книга “Pathological Anatomy Illustrations of the Elementary Forms of Disease”, написанная шотландским профессором сэром Робертом Карсуэллом в 1837 году.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

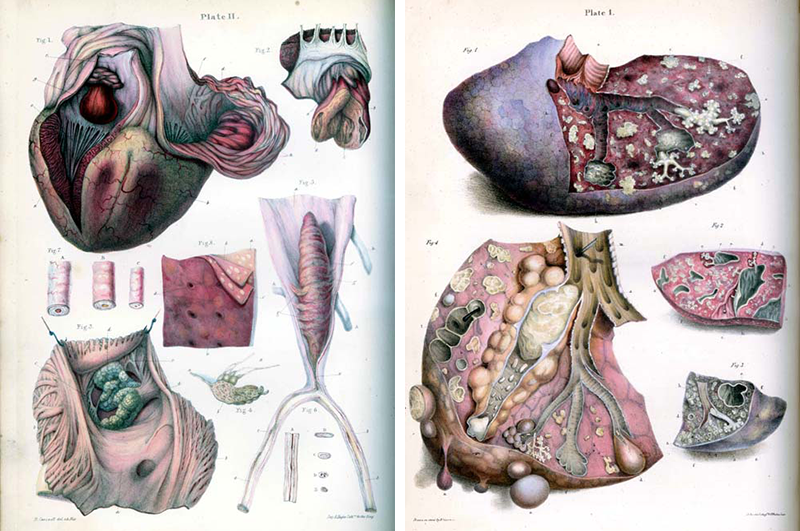

Иллюстрации из Pathological Anatomy Illustrations of the Elementary Forms of Disease (источник).

Но, пожалуй, самым заметным событием в истории мировой медицинской иллюстрации XIX века стало издание учебного пособия «Анатомия Грея: описательная и хирургическая теория». Это произошло в 1858 году в Великобритании. Соавторами книги и иллюстраций были анатомы Генри Грей и Генри Виндайк Картер. Генри Грей умер от оспы тремя годами позднее, в возрасте 34 лет, но его атлас выдержал множество изданий в Великобритании и США, а в настоящее время продолжает выходить в виде мобильных приложений. Некоторые издания находятся в свободном доступе в интернете.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Иллюстрации из Gray's Anatomy of the Human Body издания 1918 года (источник). Надо сказать, что, несмотря на всю популярность пособий Генри Грея, иллюстрации в них не самые интересные

Впрочем, в рассказе про пособия XIX века нельзя пройти мимо Николая Ивановича Пирогова, ярчайшего русского хирурга, ученого и педагога. В учебных и научных целях он делал распилы замороженных человеческих трупов, а также послойные вырезы, позволявшие увидеть тот или иной целый орган в окружении других замороженных тканей. «Ледяная анатомия» Пирогова стала одним из интересных, оригинальных и мощных методов изучения человеческого тела, к которому обращались и позднее. Хотя сама работа Пирогова и его коллег проходила в непростых условиях и очень холодных помещениях. На основе ледяных срезов был создан атлас, который называется «Иллюстрированная топографическая анатомия распилов, проведенных в трех направлениях через замороженное человеческое тело». Его немецкое издание 1855 года есть в свободном доступе. Скачать можно и русскоязычное издание.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Одна из иллюстраций из атласа Пирогова.

На другие, менее знаменитые атласы и медицинские иллюстрации XIX века можно посмотреть по этим ссылкам:
Topographisch-anatomischer Atlas. Nach durchschnitten an gefrornen Cadavern herausgegeben (1875)
Prints Old & Rare

Также нельзя не сказать, что в XIX веке изобрели фотографию, которая, казалось бы, должна была решить все проблемы с реалистичностью изображений в том числе анатомических препаратов. Однако после ее появления медицинская иллюстрация не только не сошла на нет, а, напротив, стала развиваться активнее. Это связано прежде всего с тем, что художник может создать гораздо более доступную для понимания схему или иллюстрацию, в которой он расставит акценты нужным образом, уделив внимание основным частям и приглушив незначительные. О фотографических атласах мы скажем чуть ниже — они не обходятся без рисованных иллюстраций.

XX век: профессия медицинского иллюстратора и противоречивые немцы

Разговор про XX век необходимо начать с упоминания Макса Броделя. Бродель — медицинский иллюстратор, эмигрировавший из родной Германии в США и принятый в 1890 году в штат медицинской школы Джонса Хопкинса. В своих работах он использовал технику “рисования угольным порошком”, которая оказалась очень реалистичной, позволяющей точно передавать полутона. Однако, рисунок в такой технике предполагает тиражирование современными методами, например, при помощи офсетной печати. Рисование угольным порошком лучше фотографии передавало детали и обеспечивало большую тональную широту. Бродель знаменит еще и тем, что организовал первую в мире кафедру медицинской иллюстрации в том же Университете Джонса Хопкинса.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

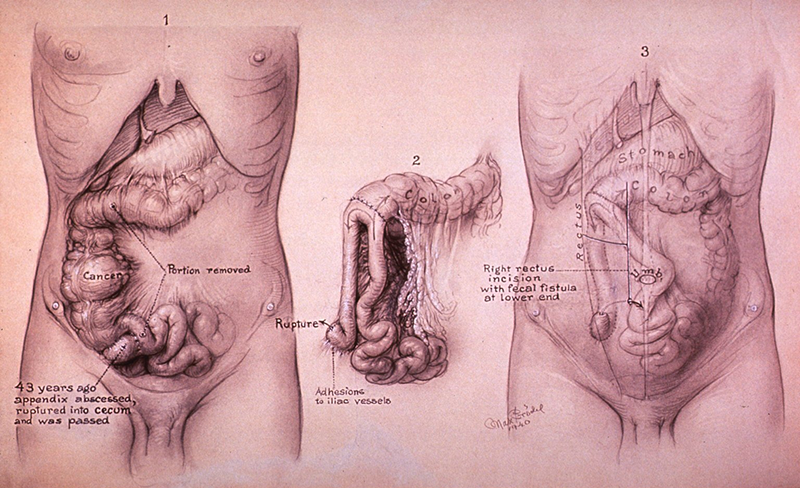

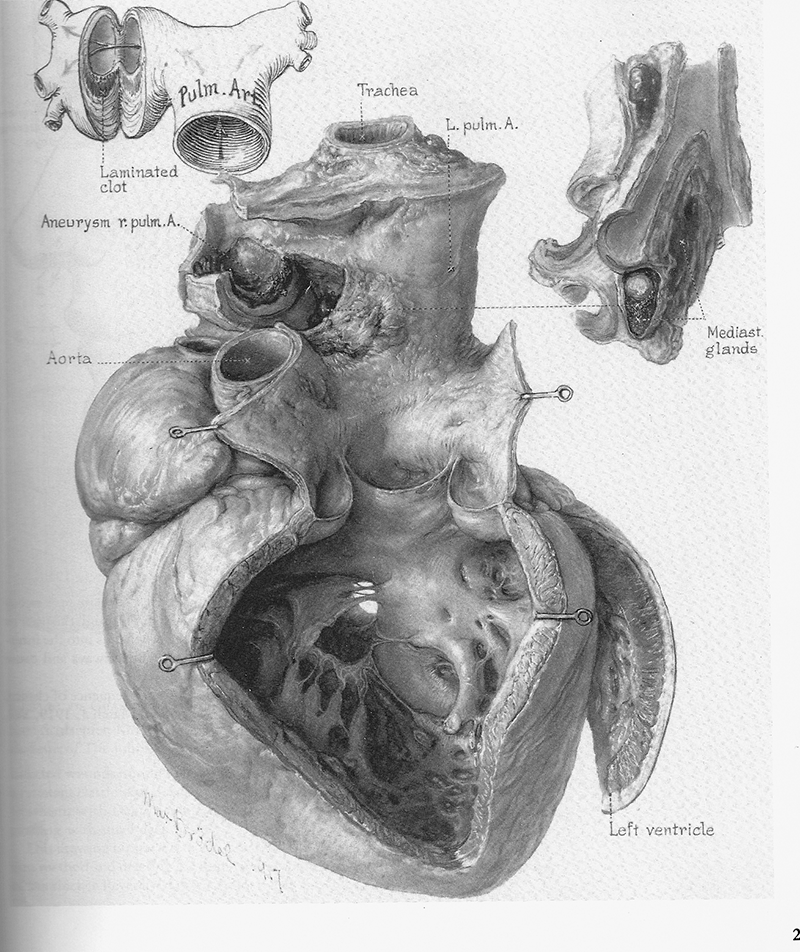

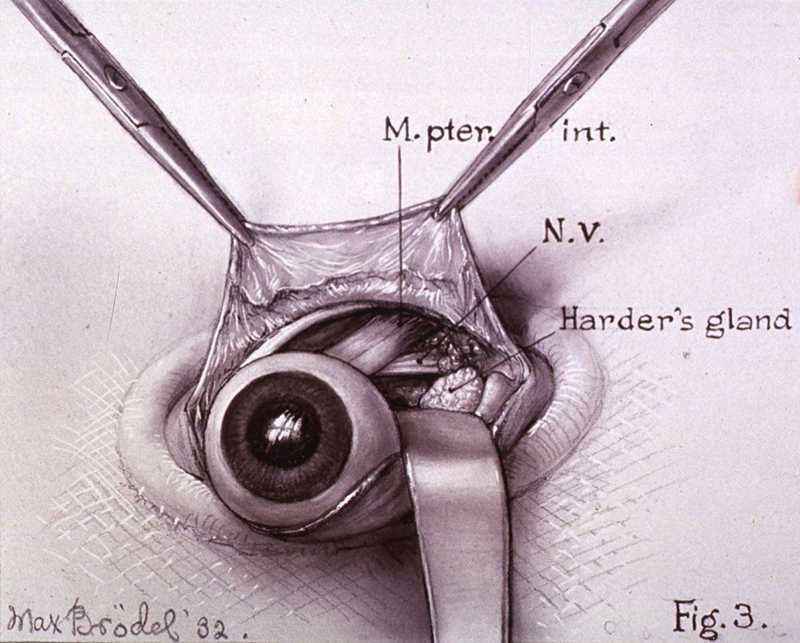

Иллюстрации Макса Брёделя (источник)

Многие анатомические атласы начала XX века отличались поразительной детализацией и аккуратностью. Вот некоторые примеры:

An atlas of human anatomy for students and physicians
Hand atlas of human anatomy
A laboratory manual of human anatomy

В XX веке медицинская иллюстрация окончательно оформилась как самостоятельная профессия. Мы уже упоминали об Ассоциации медицинских иллюстраторов, которая была основана в 1946 году. Стоит также отметить, что сущестуют специализированные институты, где этой профессии обучают. Один из них, расположенный в Лондоне, так и называется — Институт медицинских иллюстраторов. Он был основан в 1968 году.
В прошлом столетии было издано множество атласов. Примеры можно найти по этой ссылке.
О некоторых именях расскажем подробнее. Один из самых знаменитых анатомических атласов XX века создавался группой иллюстраторов под руководством профессора анатомии из Венского университета Эдуарда Пернкопфа. Работа была начата в 1933 и заняла четыре года. Иллюстраторами были Эрих Лепир, Людвиг Шротт, Карл Эндтрессер и Франц Батке. Атлас Пернкопфа поражал точностью, аккуратностью и детальностью изображений. Однако впоследствии в обществе сложилось весьма противоречивое отношение к создателям атласа и процессу работы над ним. Во-первых, в годы Второй Мировой войны все художники, трудившиеся над атласом, принимали участие в боевых действиях на стороне гитлеровцев. Но более серьезным упреком в адрес авторов стало то, что, по некоторым данным, в качестве моделей для зарисовки в ходе радоты над атласом могли быть использованы тела жертв нацистских концлагерей.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

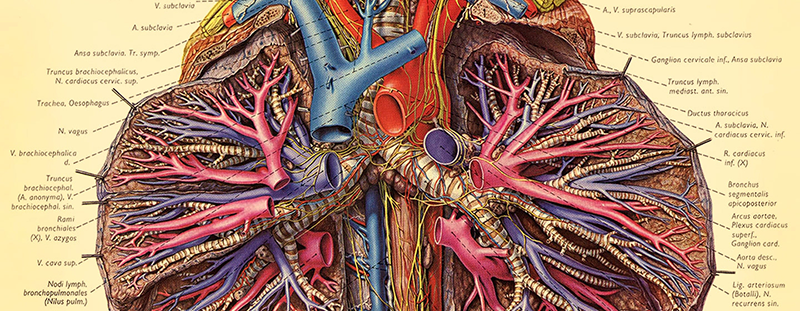

Иллюстрация из атласа Пернкопфа (источник).

Совершенно не такой одиозной, но также весьма заметной фигурой в медицинской иллюстрации XX века был американский хирург и художник Фрэнк Неттер. Неттер в ранней молодости увлекся рисованием и еще в старшей школе делал иллюстрации для газет и журналов, однако его родители настояли на том, чтобы молодой человек начал карьеру в медицине. Соединить две профессии Неттеру пришлось во время Великой депрессии в США, когда медицинская практика оказалась мало востребованным и низкоприбыльным делом. Впоследствии Неттер сотрудничал с самыми известными и крупными издательскими домами и создал порядка 4000 анатомических иллюстраций.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

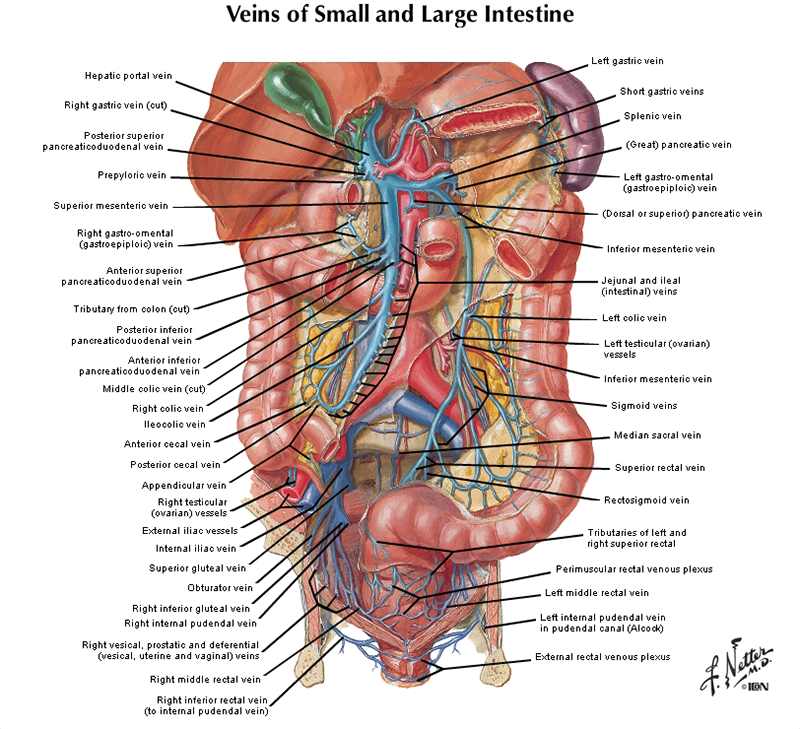

Иллюстрации Неттера (источник).

Наиболее используемым советским атласом в XX веке стал атлас под редакцией Р.Д. и Я.Р. Синельниковых (первое его издание было написано в соавторстве с В.П. Воробьевым). По нему и сейчас участся студенты медицинских и биологических специальностей. Иллюстратором поздних изданий атласов стал Анатолий Алексеев, информацию о котором нам удалось найти почему-то только на сайте организации адвентистов седьмого дня.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

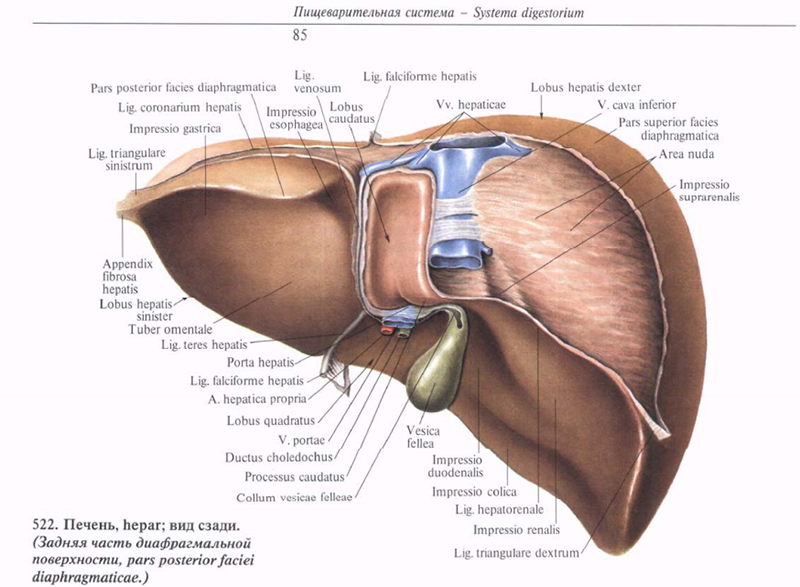

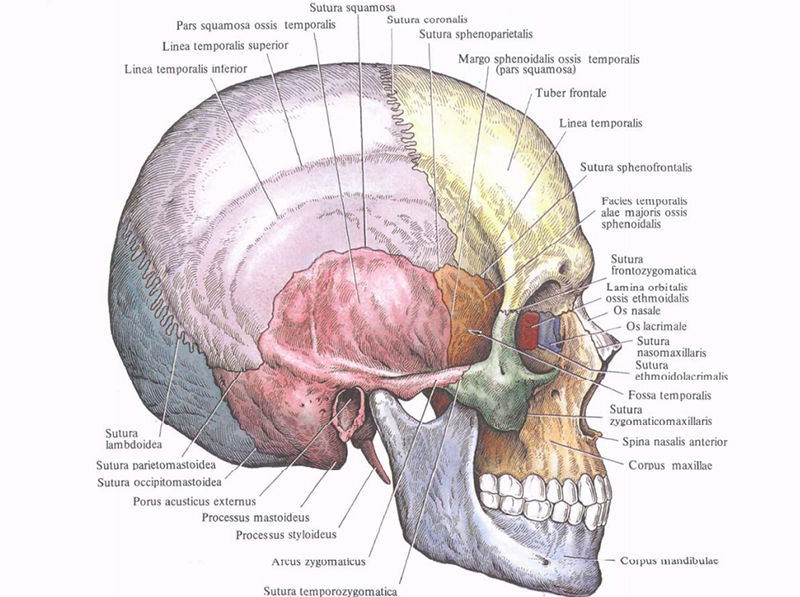

Иллюстрации из атласа Синельниковых.

Еще одна фигура, о которой непременно стоит сказать — это Гюнтер фон Хагенс. Его работа — это нечто среднее между изготовлением объемных анатомических пособий, бальзамированием и провокационным искусством. Фон Хагенс знаменит тем, что изобрел технику пластинации — пропитки биологических тканей затвердевающим полимером для сохранения их в виде, максимально близком к нативному. Это позволяет делать из частично отпрепарированных человеческих тел и их частей устойчивые и долговечные модели. Из них фон Хагенс делает своего рода скульптурные группы, экспозиции которых часто вызывают бурную общественную реакцию.

Медицинская анатомическая иллюстрация — история изучения тела человека в атласах 5 столетий. Часть 3

Фотография одной из работ фон Хагенса (взято отсюда)

Разумеется, с распространением цветной фотографии, стали появляться анатомические атласы, в которых вместо рисунков были фотоизображения. Один из наиболее известных называется “Color Atlas Of Anatomy: A Photographic Study Of The Human Body”. Подобные атласы дают реалистичную картину, однако на схеме можно изобразить усредненное строение того или иного органа, тогда как каждое человеческое тело индивидуально, что может быть чревато нетипичными чертами на фотографиях той или иной части тела.

На основе фотографий срезов тела можно собрать полную и весьма точную модель человеческого организма. Спустя полтора века после ледяной анатомии Пирогова это было проделано в рамках проекта “The Visible Human Project”. Два человека, одним из которых был приговоренный к смерти заключенный из Техаса, а другой — домохозяйка средних лет, оставшаяся неизвестной. Их тела были заморожены в смеси воды и желатина. На основе препаратов были изготовлены поперечные срезы с интервалом в 1 мм, которые затем были сфотографированы. Фотографии были использованы для того, чтобы создать полные модели мужского и женского человеческих тел. Они, впрочем, тоже не могли дать идеального представления о человеческой анатомии, поскольку строение органов отдельно взятых людей может несколько отличаться от нормы и иметь не самые характерные параметры.

На этом закончим с XX веком, и у нас остается последняя серия, в которой мы расскажем о современном состоянии анатомической иллюстрации, мобильных приложениях по анатомии, трехмерном моделировании, а также поделимся мыслями и комментариями известных современных научных иллюстраторов.
