Сравнение* древовидных графов

в 7:40, , рубрики: oracle, oracle database, PL/SQL, Алгоритмы, графы, деревья, Программирование

Привет!

* На самом деле не совсем так. При разработке информационной системы, частью которой является различная обработка конструкторско-технологической документации, у меня возникла проблема, которую вкратце можно описать следующим образом. Сегодня мы имеем один состав изделия, за день приходит несколько изменений по различным частям этого изделия и к вечеру уже неясно, что же изменилось? Изделия порой могут иметь более 10 000 элементов в составе, элементы не уникальны, а реальность такова, что изменения по составу могут активно приходить, хотя изделие уже почти готово. Непонимание объема изменений усложняет планирование.
Состав изделия можно представить в виде древовидного графа. Не найдя подходящего способа сравнения двух графов, я решил написать свой велосипед.

Задача

В течение дня различные изменения из конструкторской системы приходят в систему учета. На данных из системы учета строится планирование производства. Условия позволяют принять все изменения за день и пересчитать спецификацию изделия ночью. Но, как я писал выше, непонятно, чем отличается вчерашнее состояние от состояния сегодняшнего.

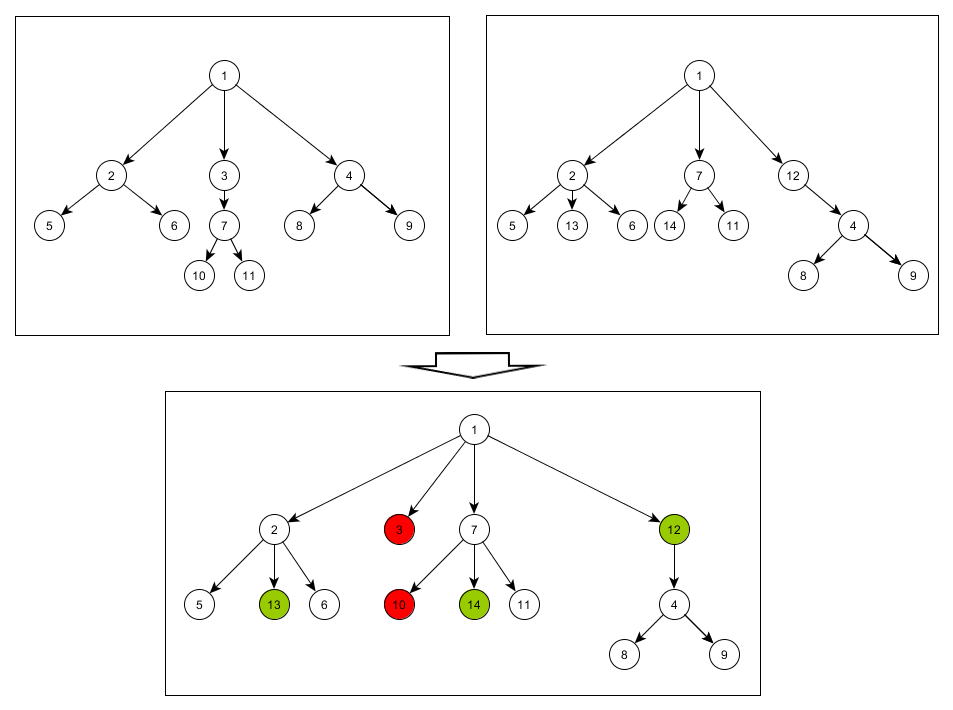

Хочется видеть что ушло из дерева изделия, а что добавилось. Так же хочется видеть какая деталь или сборка заменила другую деталь или сборку. Например, если в ветке дерева добавился промежуточный узел, то в таком случае неправильно будет считать, что все нижестоящие элементы удалились со старых мест и вставились на новые места. Они остались на своих местах, но произошла вставка промежуточного узла. Кроме того, элемент может «путешествовать» вверх и вниз только внутри одной ветки дерева, это обусловлено спецификой техпроцесса изготовления.

Сравнение* древовидных графов - 1

Подготовка

Спецификация изделия пересчитывается PL/SQL-процедурой внутри Oracle. Поэтому я счел логичным сделать и свой поиск изменений на PL/SQL.
Таблица, в которой хранится дерево изделия, назовем ее MR_ORDER_TREE, имеет следующий вид:

order_id ID заказа, на котором закреплено дерево
item_id ID элемента в дереве, вместе с order_id формирует первичный ключ и уникален в рамках заказа
item_ref ID элемента в который входит выбранный элемент
kts_item_id ID из справочника деталей и узлов
item_qty Количество
is_item_buy Покупное ли изделие
item_position Номер позиции в сборке

Связки (item_ref, kts_item_id) уникальны. Кроме покупки, позиции и количества имеются и другие атрибуты конкретного элемента, но речь не о них.
При пересчете спецификации, данные, по изменившимся заказам, полностью удаляются и считаются вновь. Поэтому нужно сохранить состояние дерева до пересчета. Для этого используем аналогичную таблицу MR_ORDER_TREE_PREV.
Итог сравнения будет храниться в таблице MR_ORDER_TREE_COMP, которая дополнительно будет иметь два столбца:

stat Столбец для отметки состояния элементов:
-1 – дополнительный корневой элемент (об этом ниже)
0 – элемент удален
1 – элемент добавлен
2 – свойства элемента изменились
3 – неизвестное состояние (на случай если что-то пошло не так)
4 – элемент не изменился
comm Комментарий, дающий дополнительные данные по состоянию

Для начала возьмем предыдущее и текущее деревья и скинем их в таблицу MR_ORDER_TREE_COMP. При этом добавим к ним общий корень, item_id у текущего дерева увеличим на (максимальное значение + 1) item_id дерева с предыдущим состоянием. Все элементы старого дерева будем считать удалением, а все элементы нового вставкой.

select nvl(max(item_id), 0) + 1
      into v_id
      from mr_order_tree_prev t
     where t.order_id = p_order_id;

    insert into MR_ORDER_TREE_COMP (ORDER_ID, ITEM_ID, KTS_ITEM_ID, ITEM_QTY, IS_ITEM_BUY, IS_ADD_WORK, ITEM_POSITION, N_GROUP, T_LEVEL, STAT, COMM)
                            values (p_order_id, -1, null, 0, 0, 0, 0, 0, 0, -1, 'Дополнительная голова для расчета');

    insert into MR_ORDER_TREE_COMP (ORDER_ID,
                                    ITEM_ID,
                                    ITEM_REF,
                                    KTS_ITEM_ID,
                                    KTS_ITEM_REF,
                                    ITEM_QTY,
                                    IS_ITEM_BUY,
                                    IS_ADD_WORK,
                                    ITEM_POSITION,
                                    N_GROUP,
                                    STAT,
                                    COMM)
    select p.order_id,
           p.item_id,
           nvl(p.item_ref, -1),
           p.kts_item_id,
           p.kts_item_ref,
           p.item_qty,
           p.is_item_buy,
           p.is_add_work,
           p.item_position,
           p.n_group,
           0,
           'удаление'
      from mr_order_tree_prev p
     where p.order_id = p_order_id;

    insert into MR_ORDER_TREE_COMP (ORDER_ID,
                                    ITEM_ID,
                                    ITEM_REF,
                                    KTS_ITEM_ID,
                                    KTS_ITEM_REF,
                                    ITEM_QTY,
                                    IS_ITEM_BUY,
                                    IS_ADD_WORK,
                                    ITEM_POSITION,
                                    N_GROUP,
                                    STAT,
                                    COMM)
    select p.order_id,
           p.item_id + v_id,
           case
             when p.item_ref is null
               then -1
             else p.item_ref + v_id
           end,
           p.kts_item_id,
           p.kts_item_ref,
           p.item_qty,
           p.is_item_buy,
           p.is_add_work,
           p.item_position,
           p.n_group,
           1,
           'вставка'
      from mr_order_tree p
     where p.order_id = p_order_id;

Сравнение* древовидных графов - 2
Так же проставим на элементах суммарного дерева их уровень вложенности, чтобы в дальнейшем не вычислять его каждый раз.

for rec in (select item_id,
             level lev
        from (select *
                from mr_order_tree_comp
               where order_id = p_order_id)
     connect by prior item_id = item_ref
       start with item_id = -1)
loop
  update mr_order_tree_comp c
     set c.t_level = rec.lev
   where c.order_id = p_order_id
         and c.item_id = rec.item_id;
end loop;

Сохраним состояние таблицы mr_order_tree_comp для пересчитываемого заказа, это понадобится в будущем. Я использовал коллекцию, но думаю, что можно применить и временную таблицу.

  procedure save_tree_stat(p_order in number)
  is
  begin
    select TREE_BC_STAT_ROW(c.order_id, c.item_id, c.item_ref, c.kts_item_id, c.kts_item_ref)
      bulk collect into tree_before_calc
      from mr_order_tree_comp c
     where c.order_id = p_order;
  end save_tree_stat;

«Сложение» деревьев

Теперь нужно пройти получившееся дерево по уровням и по узлам в поисках изменений. Для начала определим максимальный уровень:

select max(t_level)
  into v_max_lvl
  from mr_order_tree_comp
 where order_id = p_order_id;

Теперь в цикле пройдем уровни этого дерева. На каждом уровне, так же в цикле, будем выбирать дочерние элементы каждого узла, и искать элемент с «противоположным знаком». Проще говоря, искать одинаковые kts_item_id с одинаковым item_ref, но состоянием 1 для 0 и 0 для 1. После этого один из них удалять, а входящие элементы перецеплять на оставшийся узел.
Когда элемент обработан, помещать его в некоторый список обработанных элементов. Я использовал следующую процедуру:

  procedure add_to_rdy (p_item in number,
                        p_order in number)
  is
  begin
    item_ready_list.extend;
    item_ready_list(item_ready_list.last) := tree_rdy_list_row(p_order, p_item);
  end add_to_rdy;

«Обработанность» элемента возвращала функция

function item_rdy(p_item in number, p_order in number) return number

которая просматривала ту же коллекцию.
Цикл выглядит следующим образом:

<<lvls>>
     for i in 1..v_max_lvl
     loop
       <<heads>>
       for rh in (select c.*
                    from mr_order_tree_comp c
                   where c.order_id = p_order_id
                         and c.t_level = i)
       loop
         <<leafs>>
         for rl in (select c.*
                      from mr_order_tree_comp c
                     where c.order_id = p_order_id
                           and c.item_ref = rh.item_id
                           and c.stat in (0, 1)
                     order by c.stat)
         loop
           if (item_rdy(rl.item_id, rl.order_id) = 0) then
             if (rl.stat = 0) then
               select count(*)
                 into v_cnt
                 from mr_order_tree_comp c
                where c.order_id = p_order_id
                      and c.item_ref = rh.item_id
                      and c.kts_item_id = rl.kts_item_id
                      and c.stat = 1;

               case
                 when (v_cnt = 1) then
                   select c.item_id
                     into v_item
                     from mr_order_tree_comp c
                    where c.order_id = p_order_id
                          and c.item_ref = rh.item_id
                          and c.kts_item_id = rl.kts_item_id
                          and c.stat = 1;

                   update mr_order_tree_comp c
                      set c.item_ref = v_item
                    where c.item_ref = rl.item_id
                          and c.order_id = p_order_id;

                   update mr_order_tree_comp c
                      set c.stat = 4
                    where c.item_id = v_item
                          and c.order_id = p_order_id;

                   diff_items(p_order_id, rl.item_id, v_item);

                   delete mr_order_tree_comp c
                    where c.item_id = rl.item_id
                          and c.order_id = p_order_id;

                   add_to_rdy(rl.item_id, rl.order_id);
                   add_to_rdy(v_item, rl.order_id);
               end case;
             end if;

Для (rl.stat = 1) логика аналогична.
Когда нашелся такой же элемент, то всё просто — нужно просто сравнить их свойства. Для этого используется функция diff_items. Ситуация, когда найдено более одного элемента, является скорее исключением и говорит о том, что с деревом состава что-то не так.

Поиск «похожих» элементов

Но что делать, когда произошла замена одного узла на другой, был вставлен узел в середину или узел из середины был удален?

Для определения описанных ситуаций я не нашел ничего умнее как просто сравнить составы двух узлов с целью определения отношения количества одинаковых kts_item_id к общему количеству элементов. Если значение данного отношения больше определенного значения, то узлы взаимозаменяемы. Если на текущей итерации цикла у узла есть несколько вариантов замены, то берется вариант с наибольшим «коэффициентом похожести».
Возможно, таким смелым решением я когда-нибудь выстрелю себе в ногу.
Добавим немного кода в основной CASE.

when (v_cnt = 0) then
 select count(*)
   into v_cnt
   from mr_order_tree_comp c
  where c.order_id = p_order_id
        and c.item_ref = rh.item_id
        and c.stat = 1
        and not exists (select 1
                          from table(item_ready_list) a
                         where a.order_id = c.order_id
                               and a.item_id = c.item_id);

Удалось найти один элемент в этом узле

 if (v_cnt = 1) then
   select c.item_id, c.kts_item_id
     into v_item,    v_kts
     from mr_order_tree_comp c
    where c.order_id = p_order_id
          and c.item_ref = rh.item_id
          and c.stat = 1
          and not exists (select 1
                            from table(item_ready_list) a
                           where a.order_id = c.order_id
                                 and a.item_id = c.item_id);

Перецепим на него содержимое текущего узла без раздумий. При условии, что оба элемента являются сборками. Текущий элемент не удаляется. Почему? Если в узлах вообще нет одинаковых элементов, то в дальнейшем всё будет возвращено на свои места.

   if (is_item_comp(v_item, p_order_id) = is_item_comp(rl.item_id, p_order_id)) then
     update mr_order_tree_comp c
        set c.item_ref = v_item
      where c.item_ref = rl.item_id
            and c.order_id = p_order_id;
     add_to_rdy(rl.item_id, rl.order_id);
     add_to_rdy(v_item, rl.order_id);
   end if;
 end if;

Если удалось найти несколько элементов, то берется наиболее похожая сборка. Для определения «похожести» используется процедура like_degree, значение коэффициента для сравнения содержится в переменной lperc.

if (v_cnt > 1) then
   begin
     select item_id, kts_item_id, max_lperc
       into v_item,  v_kts,       v_perc
       from (select c.item_id,
                    c.kts_item_id,
                    max(like_degree(rl.item_id, c.item_id, c.order_id)) max_lperc
               from mr_order_tree_comp c
              where c.order_id = p_order_id
                    and c.item_ref = rh.item_id
                    and c.stat = 1
                    and not exists (select 1
                                      from table(item_ready_list) a
                                     where a.order_id = c.order_id
                                           and a.item_id = c.item_id)
                    and is_item_comp(c.item_id, p_order_id) = (select is_item_comp(rl.item_id, p_order_id) from dual)
              group by c.item_id, c.kts_item_id
              order by max_lperc desc)
      where rownum < 2;
     if (v_perc >= lperc) then
       update mr_order_tree_comp c
          set c.item_ref = v_item
        where c.item_ref = rl.item_id
              and c.order_id = p_order_id;

       update mr_order_tree_comp c
          set c.comm = 'Удаление. Заменилось на ' || kts_pack.item_code(v_kts) || ' (' || to_char(v_perc) || '%)'
        where c.item_id = rl.item_id
              and c.order_id = p_order_id;

       add_to_rdy(rl.item_id, rl.order_id);
       add_to_rdy(v_item, rl.order_id);
     end if;
   end;
 end  if;

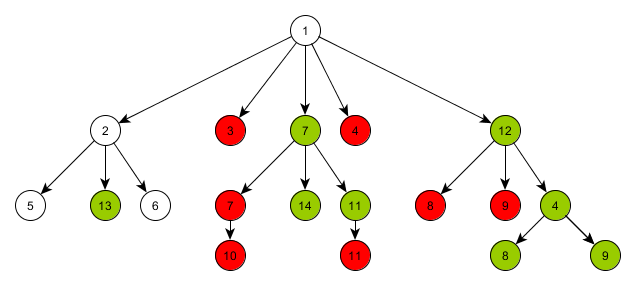

В итоге часть элементов будет перецеплена, и дерево будет иметь следующий вид.
Сравнение* древовидных графов - 3
Если дополнительный корневой элемент, который был добавлен в начале, не нужен, то его можно удалить.

Теперь можно взять все оставшиеся элементы со статусом 0 и 1, и начиная с них пройти вверх к корню. Если будет найден такой же элемент с «противоположным статусом», то сравнить их, удалить из дерева элемент с 0, а у элемента с 1 сменить статус.

<<items>>
for rs in (select *
             from mr_order_tree_comp c
            where c.order_id = p_order_id
                  and c.stat in (0,1))
loop
  <<branch>>
  for rb in (select *
               from (select *
                       from mr_order_tree_comp c
                      where c.order_id = p_order_id) t
            connect by prior t.item_ref = t.item_id
              start with t.item_id = rs.item_id)
  loop
    select count(*)
      into v_cnt
      from mr_order_tree_comp c
     where c.item_ref = rb.item_id
           and c.kts_item_id = rs.kts_item_id
           and c.stat in (1,0)
           and c.stat != rs.stat;

    if (v_cnt = 1) then
      select c.item_id
        into v_item
        from mr_order_tree_comp c
       where c.item_ref = rb.item_id
             and c.kts_item_id = rs.kts_item_id
             and c.stat in (1,0)
             and c.stat != rs.stat;

      if (rs.stat = 0) then
        update mr_order_tree_comp c
           set c.stat = 4
         where c.order_id = p_order_id
               and c.item_id = v_item;

        diff_items(p_order_id, rs.item_id, v_item);

        update mr_order_tree_comp c
           set c.item_ref = v_item
         where c.order_id = p_order_id
               and c.item_ref = rs.item_id;

        delete mr_order_tree_comp
         where order_id = p_order_id
               and item_id = rs.item_id;
      end if;

      if (rs.stat = 1) then
        update mr_order_tree_comp c
           set c.stat = 4
         where c.order_id = p_order_id
               and c.item_id = rs.item_id;

        diff_items(p_order_id, rs.item_id, v_item);

        update mr_order_tree_comp c
           set c.item_ref = rs.item_id
         where c.order_id = p_order_id
               and c.item_ref = v_item;

        delete mr_order_tree_comp
         where order_id = p_order_id
               and item_id = v_item;
      end if;

      continue items;
    end if;
  end loop branch;
end loop items;

Теперь пройдемся по оставшимся элементам со статусом 0 и восстановим их прежние item_ref. Для этого используется коллекция tree_before_calc, в которую было сохранено начальное состояние дерева mr_order_tree_comp.
После этого дерево получает искомый вид.

Сравнение* древовидных графов - 4

Полагаю, что есть более красивые, быстрые и правильные способы сравнения деревьев. Это мой вариант и надеюсь, что он будет полезен кому-то и покажет, как можно делать или как не надо делать.
