Водяное охлаждение своими руками: теория и практика В этой статье я постараюсь рассказать о своей попытке изготовить систему водяного охлаждения для процессора в домашних условиях. При этом опишу основные моменты и технические тонкости на примере собственного опыта. Если вам интересно подробное иллюстрированное руководство по изготовлению, сборке и установке такой системы, то добро пожаловать под кат.

Трафик, много картинок! Видео процесса изготовления в самом низу.


Мысль о создании более эффективного охлаждения домашнего компьютера у меня зародилась в процессе поиска способа повысить производительность своего компьютера с помощью «разгона» процессора. Разогнанный процессор потребляет в полтора раза больше мощности и соответственно греется. Главный ограничитель покупки готовой – цена, покупка в магазине готовой системы водяного охлаждения вряд ли обойдется дешевле ста долларов. Да и в обзорах бюджетные системы жидкостного охлаждения не особо их хвалят. Так было решено сделать простейшую СВО самостоятельно и с минимальными затратами.

Теория и сборка

Основные детали

Водяное охлаждение своими руками: теория и практика

  • Водоблок (или теплообменник)
  • Центробежный водяной насос (помпа) мощностью 600 литров/ч.
  • Радиатор охлаждения (автомобильный)
  • Расширительный резервуар под теплоноситель (воду)
  • Шланги 10-12 мм;
  • Вентиляторы диаметром 120мм (4 штуки)
  • Источник питания для вентиляторов
  • Расходные материалы

Водоблок

Основная задача водорблока это быстро забрать у процессора тепло и передать его теплоносителю. Для данных целей наиболее подходит медь. Возможно изготовление теплообменника и из алюминия, но его теплопроводность (230Вт/(м*К)) вдвое меньше меди (395,4 Вт/(м*К)). Также немаловажно устройство водоблока (или теплообменника). Устройство теплообменника представляет собой один или несколько непрерывных каналов, проходящих через весь внутренний объем водоблока. При этом важно максимально увеличить поверхность соприкосновения с водой и избежать застоев воды. Для увеличения поверхности обычно используют частые надрезы на стенках водоблока или устанавливают мелкие игольчатые радиаторы.

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Я не пытался сделать что-то сложное, поэтому начал делать простую ёмкость для воды с двумя отверстиями для трубок. За основу был взят латунный соединитель для труб, а основанием стала медная пластина толщиной 2 миллиметра. Сверху в такую же пластину вставляются две медные трубки диаметра шланга. Всё запаивается оловянно-свинцовым припоем. Делая водоблок побольше я сначала не задумывался о его весе. В собранном виде со шлангами и водой на материнской плате будет висеть более 300 грамм, и для облегчения пришлось использовать дополнительные крепления для шлангов.

  • Материал: медь, латунь
  • Диаметр штуцеров: 10 мм
  • Пайка: Оловянно-свинцовый припой
  • Способ крепления: винтами к креплению магазинного кулера, шланги крепятся хомутами
  • Цена: около 100 рублей

Выпиливание и пайка

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Помпа

Помпы бывают внешние или погружные. Первая лишь пропускает ее через себя, а вторая ее выталкивает, будучи в нее погружена. Здесь использована погружная, помещается в ёмкость с водой. Внешнюю найти не удалось, искал в зоомагазинах, а там только погружные аквариумные помпы. Мощность от 200 до 1400 литров в секунду цена от 500 до 2000 рублей. Питается от розетки, мощность от 4 до 20 ватт. На твёрдой поверхности помпа сильно шумит, а на поролоне шум незначителен. В качестве резервуара для воды использовалась банка, вмещающая в себя помпу. Для присоединения силиконовых шлангов были использованы стальные хомуты на винтах. Для лёгкого надевания и снятия шлангов можно использовать смазку без запаха.

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

  • Максимальная производительность — 650 л/ч.
  • Высота подъема воды – 80 см
  • Напряжение – 220В
  • Мощность – 6 Вт
  • Цена — 580 рублей

Радиатор

Насколько качественным будет радиатор, во многом определит эффективность всей системы водяного охлаждения. Тут использован автомобильный радиаторсистемы отопления (печка) от девятки, куплен старый на барахолке за 100 рублей. К сожалению, интервал между пластинами в нём оказался меньше миллиметра, поэтому пришлось вручную раздвигать и сжимать пластины по нескольку штук, чтобы слабые китайские вентиляторы смогли продуть его насквозь.

  • Материал трубок: медь
  • Материал ребер: алюминий
  • Размер: 35х20х5 см
  • Диаметр штуцеров: 14 мм
  • Цена: 100 рублей

Обдув

Обдувается радиатор двумя парами 12 см вентиляторами спереди и сзади. Запитать 4 вентилятора от системного блока во время проверки не представилось возможным, поэтому пришлось собрать простой блок питания на 12 вольт. Вентиляторы были соединены параллельно, и подключены с учётом полярности. Это важно, иначе с большой вероятностью вентилятор можно испортить. У кулера 3 провода: черный (земля), красный (+12В) и желтый (значение скорости).

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

  • Материал: китайский пластик
  • Диаметр: 12 см
  • Напряжение: 12 В
  • Ток: 0.15 А
  • Цена: 80*4 рублей

Хозяйке на заметку

Цель снижения шума я не ставил из-за стоимости вентиляторов. Так вентилятор за 100 рублей изготовлен из чёрного пластика и потребляет 150 миллиампер тока. Именно такие я использовал для обдува радиатора, дует слабо, зато дешёвый. Уже за 200-300 рублей можно найти намного более мощные и красивые модели с потреблением 300-600 миллиампер, но на максимальных оборотах они шумные. Это решается силиконовыми прокладками и антивибрационными креплениями, но для меня решающее значение играла минимальная стоимость.

Блок питания

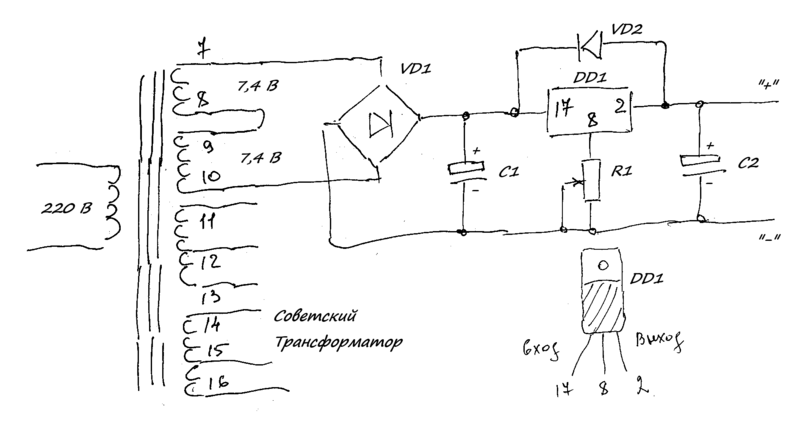

Если готового под рукой нет, можно собрать простейший из подручных материалов и микросхемы, которая стоит меньше 100 рублей. Для 4 вентиляторов необходим ток 0,6 А и немного про запас. Микросхема даёт примерно 1 ампер при напряжении от 9 до 15 вольт в зависимости от модели. Можно использовать любую модель, выставляя 12 вольт переменным резистором.

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

  • Инструменты и паяльник
  • Радиодетали
  • Микросхема
  • Провода и изоляция
  • Цена: 100 рублей

Установка и проверка

Аппаратная часть

  • Процессор: Intel Core i7 960 3.2 ГГц / 4.3 ГГц
  • Системная плата: ASUS Rampage 3 formula
  • Блок питания: OCZ ZX1250W
  • Термопаста: АЛ-СИЛ 3

Программное обеспечение

  • Windows 7 x64 SP1
  • Prime 95
  • RealTemp 3.69
  • Cpu-z 1.58

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Особо долго тестировать не пришлось, т.к. результаты не приближались даже к возможностям воздушного кулера. Радиатор СВО обдувался пока только двумя китайскими вентиляторами из 4х возможных и ещё не были раздвинуты шире пластины для лучшего продува. Так в режиме экономии энергии и нулевой загрузке температура процессора на воздухе примерно 42 градуса, а на самодельной СВО 57 градусов. Запуск теста prime95 на 4 потока (50% загрузка) прогревает до 65 градусов на воздухе и до 100 градусов за 30 секунд на СВО. При разгоне результаты ещё хуже.

Была предпринята попытка сделать новый водоблок с более тонкой (0,5 мм) медной пластиной основания и почти втрое более вместительный внутри, правда из тех же материалов (медь + латунь). В радиаторе раздвинуты пластины для лучшего продува и добавлено ещё два вентилятора, теперь их 4 штуки. В этот раз в режиме экономии энергии и нулевой загрузке температура процессора на воздухе примерно 42 градуса, а на самодельной СВО примерно 55 градусов. Запуск теста prime95 на 4 потока (50% загрузка) прогревает до 65 градусов на воздухе и до 83 градусов на СВО. Но при этом вода в контуре начинает довольно быстро нагреваться и уже через 5-7 минут температура процессора достигает 96 градусов. Это показания без разгона.

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Водяное охлаждение своими руками: теория и практика

Собирать СВО было, конечно интересно, но применить её для охлаждения современного процессора не удалось. В старых компьютерах отлично справляется штатный кулер. Может быть я подобрал некачественные материалы или неправильно изготавливал водоблок, но собрать СВО менее, чем за 1000 рублей в домашних условиях мне не представляется возможным. Почитав обзоры бюджетных готовых СВО, имеющихся в магазинах я не надеялся, что моя самоделка будет лучше хорошего воздушного кулера. Для себя сделал вывод, что не стоит экономить в будущем на комплектующих для СВО. Когда решусь покупать СВО для разгона, однозначно буду собирать её сам из отдельных деталей.

Надеюсь, читать и смотреть было интересно. Хотелось бы узнать мнение бывалых, в чём были ошибки и что можно улучшить.
