Сегодня запуск первых двух маршрутов МЦД. По МЦД пойдут не просто поезда, а «Иволги».

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 1
За пару месяцев до открытия МЦД на Тверском вагоностроительном.

К релизу МЦД вышел и новый релиз «Иволги», теперь у неё версия 2.0. Давайте покажу, как собирается этот поезд, и что в нём появилось интересного. Заодно немного погрузимся в особенности компоновки и проблемы, которые решают конструкторы. Сразу — самое главное: первая «Иволга» уже была хороша. Вторая — это история доработок и докручивания фич, которые не вошли в первый релиз. С точки зрения ходовой части почти ничего не поменялось.

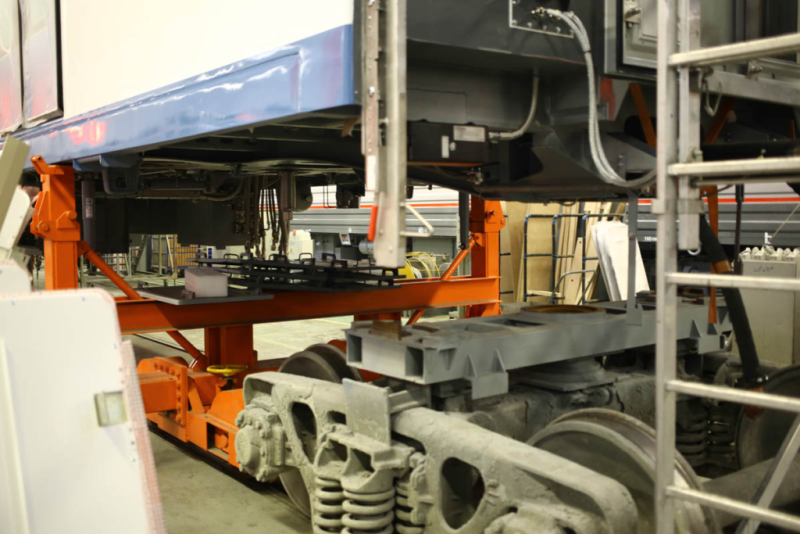

Кузов поступает в цех на сборку в окрашенном виде и на временных тележках. Вот тут видно отдельно вагон, отдельно — тележку. Про то, как именно делается вагон из листов металла и других конструкций, мы уже рассказывали вот в этом посте в прошлом году. Есть пара отличий, но про них — чуть позже.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 2

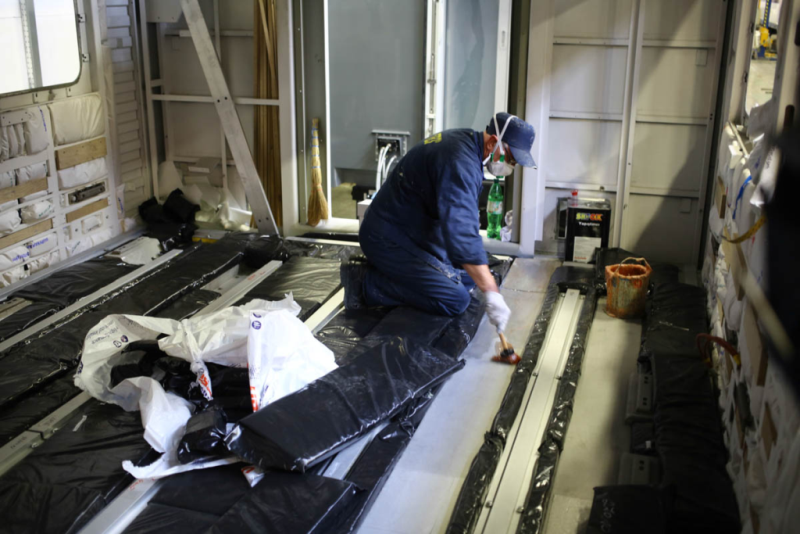

Один из первых этапов после сборки кузова — укладка утеплителя:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 3

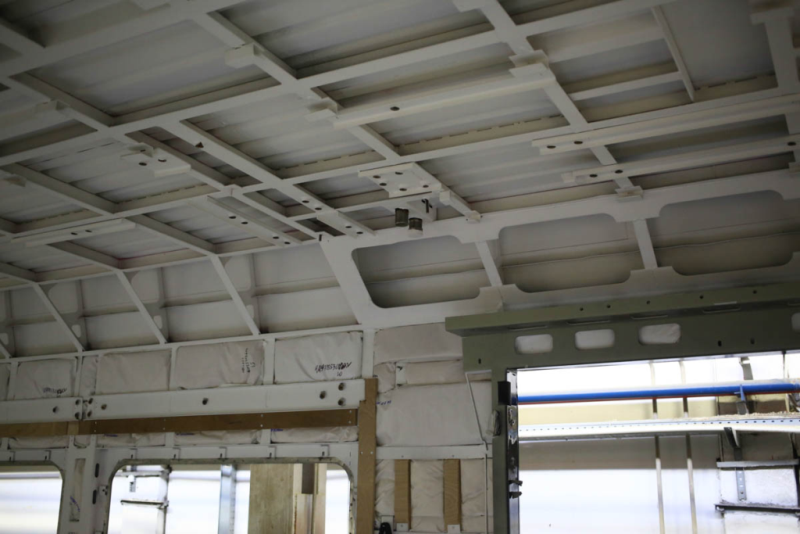

Вот тут хорошо видно каркас вагона. В поезде теперь новая конструкция потолков — она более виброустойчива, более технологична по сборке. Одна из сложностей сборки потолка — вопрос того, как подгонять его под остальной вагон при «накрывании». Исторически раньше использовались крупные цельные детали. Самый современный подход — собирать из профилей, как конструктор, но это требует других станков и другого оборудования. Сейчас проектируется «Иволга 3.0», там возможны как раз профили для крыши. А промежуточное решение на имеющемся оборудовании — больше регулировок на потолке, а сам он полностью пролётный (раньше надо было подгонять друг к другу три зоны салона, то есть три большие группы деталей).

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 4

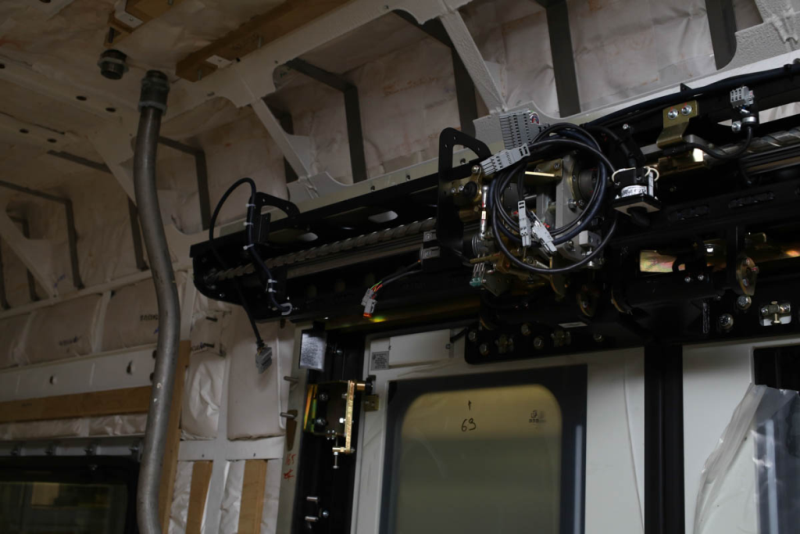

Существенно усложнилась входная группа. Тут стало очень много инженерных подсистем из-за появившихся табло, ёмкостей для мусора, подсветки дверей и других изменений. Чтобы всё это реализовать, понадобилось поменять устройство воздуховодов.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 5

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 6

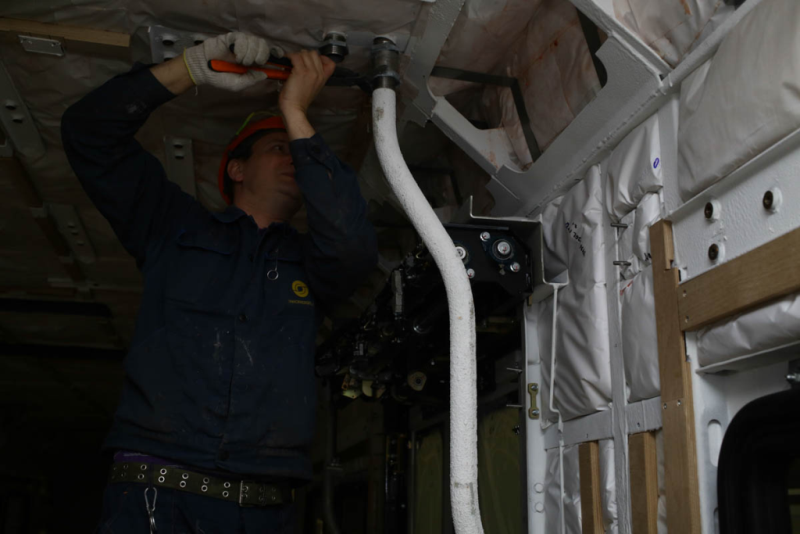

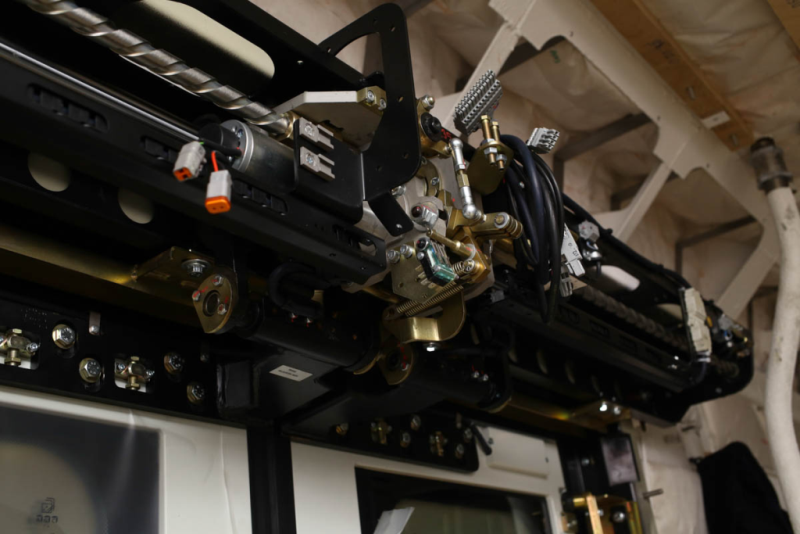

Вот это — не просто труба, а влагоотвод (воды с крыши вагона). Он тоже проходит через всё это великолепное сплетение систем. Там же рядом — высоковольтный кабель сверху к подвагонному оборудованию:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 7

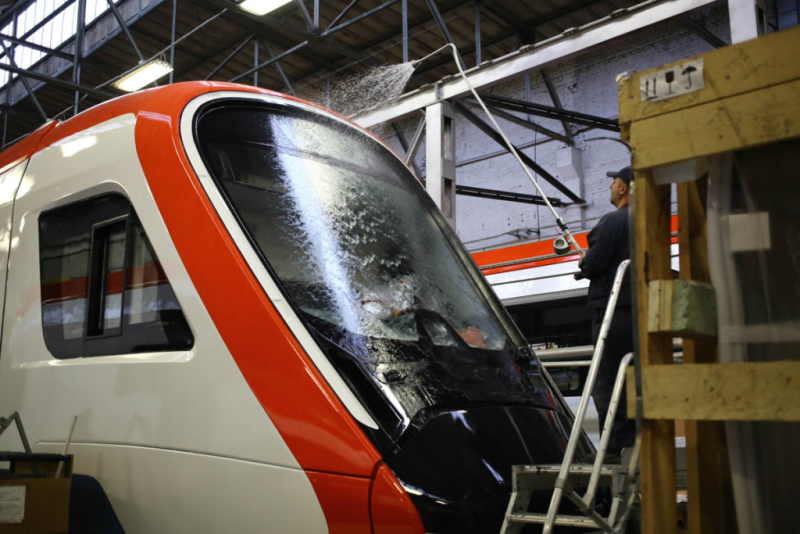

Чуть позже будет видно, что получается. Пока же посмотрите на следующую важную операцию: пока не установлен пульт, нужно проверить герметичность. Метод кошки уже не подходит, кабина проверяется дождеванием (на самом деле метод кошки никогда не использовался):

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 8

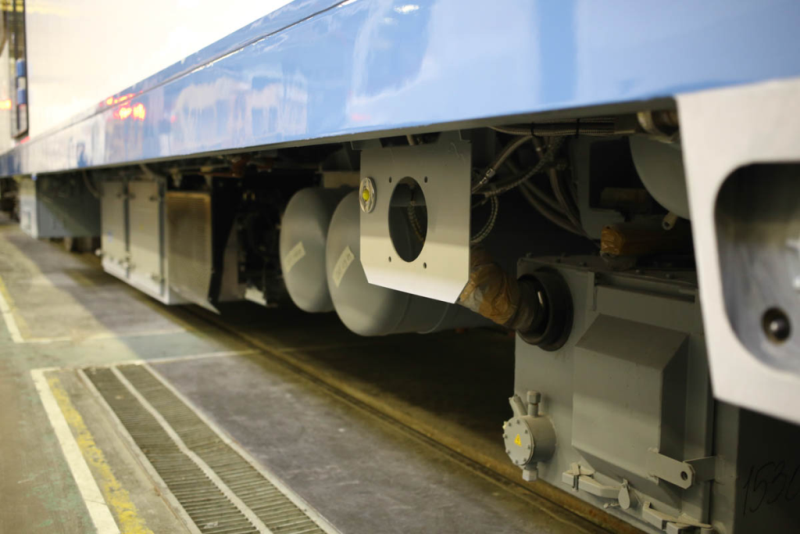

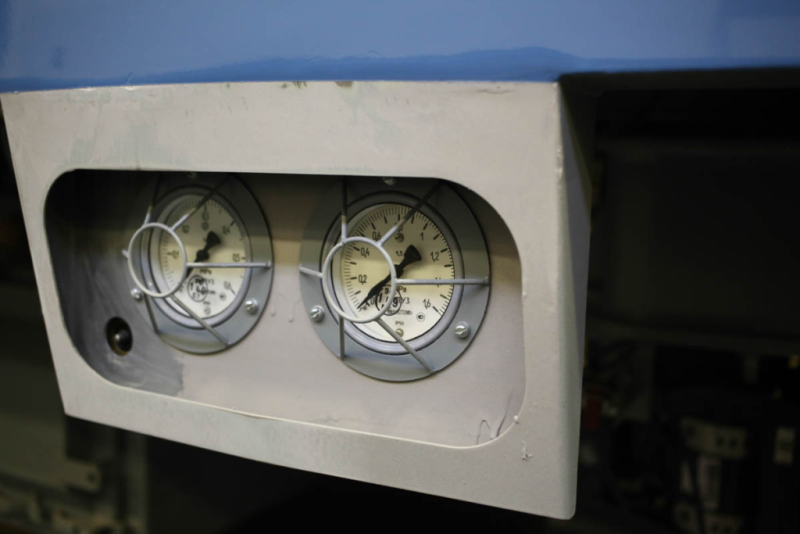

Вот подвагонное оборудование. «Иволга» во многом отечественная. Если считать российские подразделения мировых производителей в том числе: по некоторым оценкам, процент деталей доходит до 90. Возможно, это оценка по массовой доле. Так или иначе, когда будут попадаться важные исключения из того, что произведено внутри страны, я буду об этом говорить. Первое важное исключение — тяговой привод.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 9

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 10

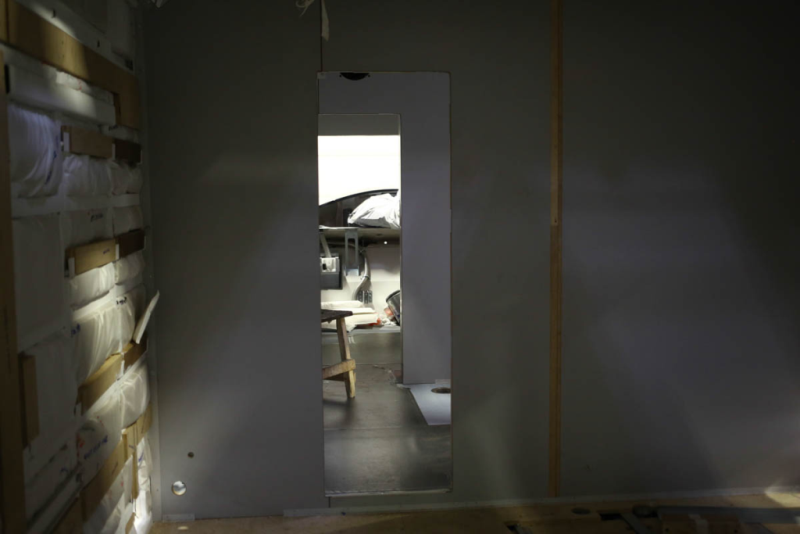

Монтаж перегородок:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 11

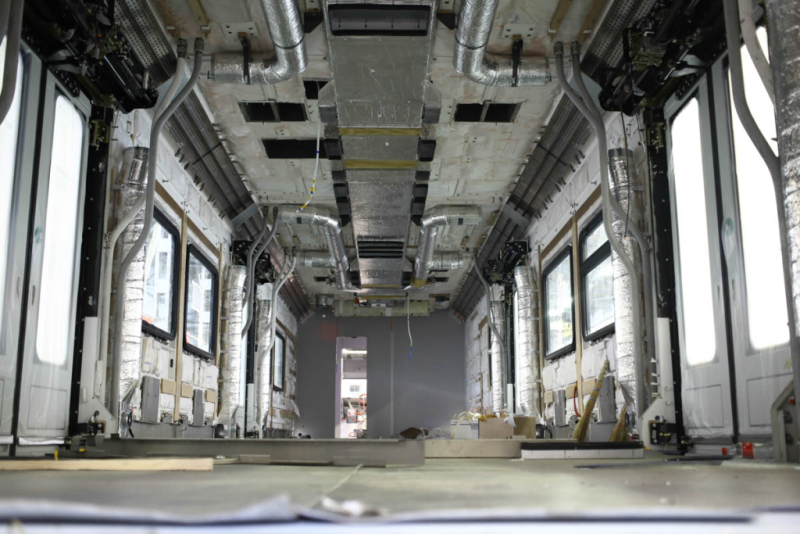

В конце этапа получается примерно вот так:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 12

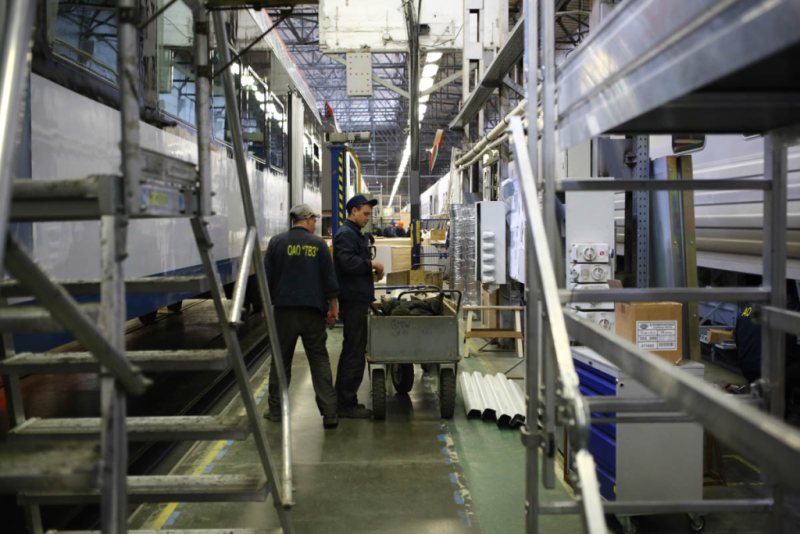

В цеху уже ждёт «начинка», распределённая по этапам сборки. По мере установки узлов вагон двигают дальше и дальше. В конце концов он оказывается за пределами сборочного цеха в большом реальном мире. Но к этому моменту он уже готов.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 13

Дождевание вагона делается вот в такой установке (на фото — не вагон электропоезда «Иволга 2.0», а другой на сборке в ТВЗ):

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 14

Вот этот вагон остро нуждается в тележках:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 15

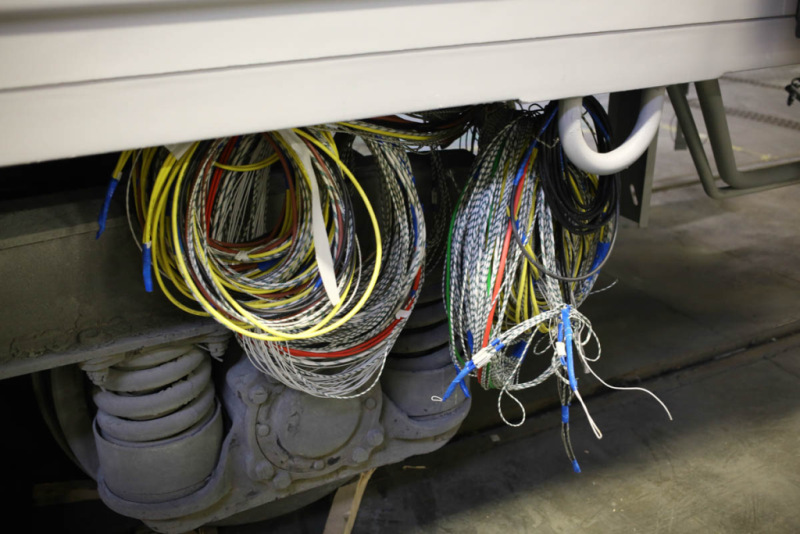

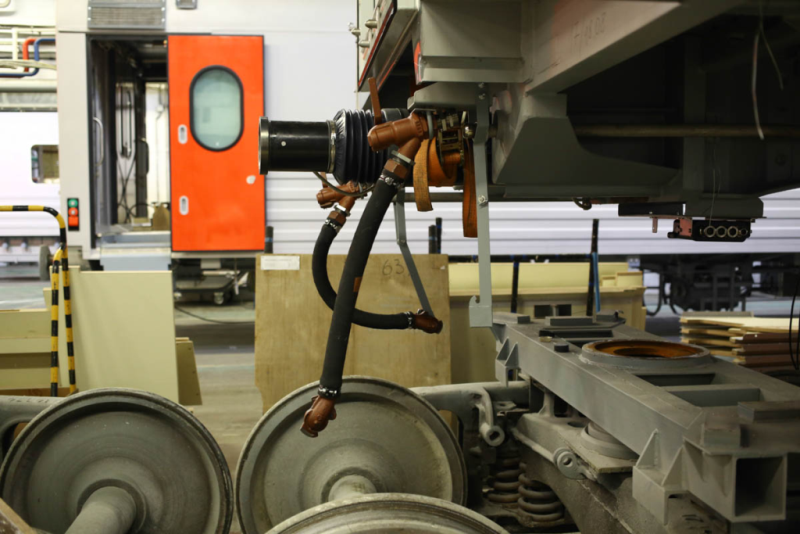

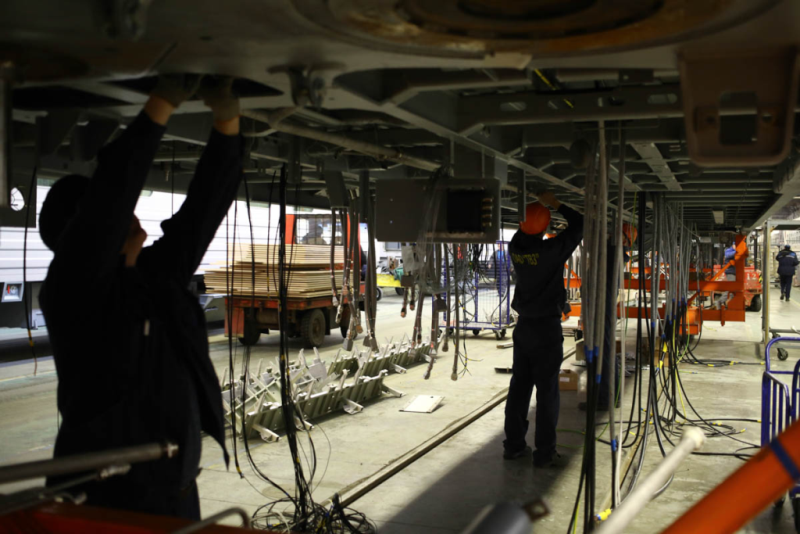

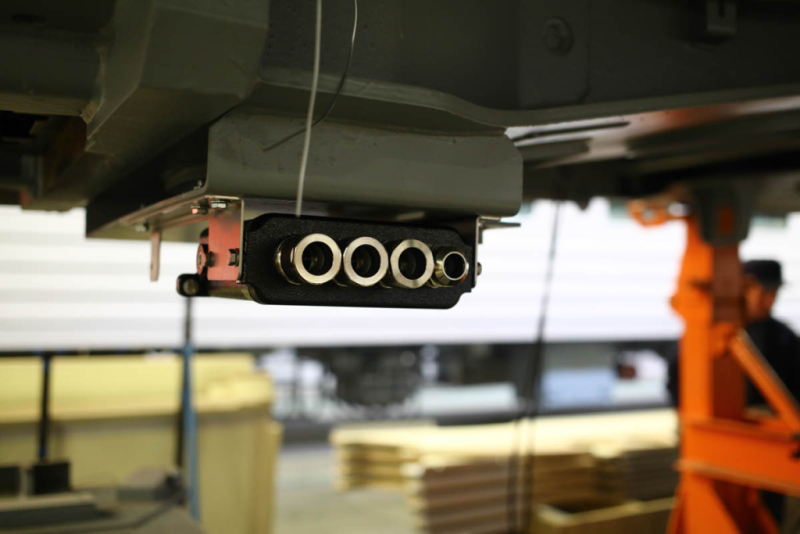

А пока их нет, он поднят, и можно монтировать всё подвагонное оборудование:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 16

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 17

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 18

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 19

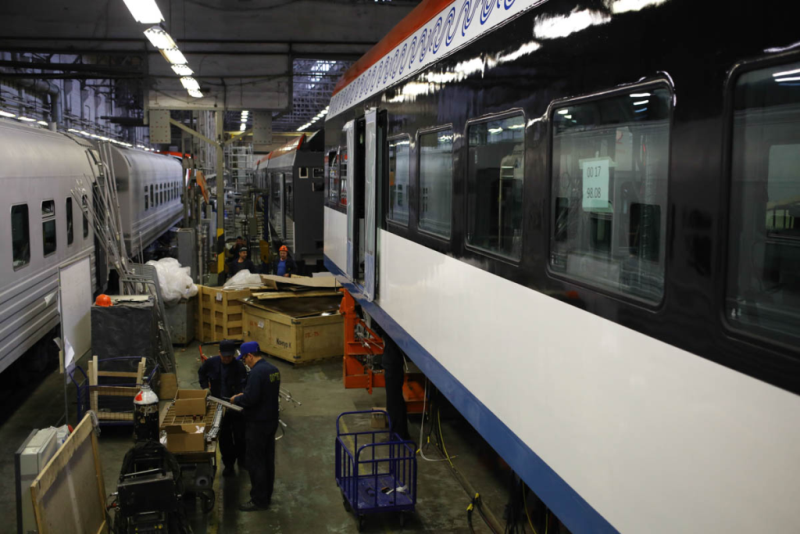

Вот так это выглядит со стороны:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 20

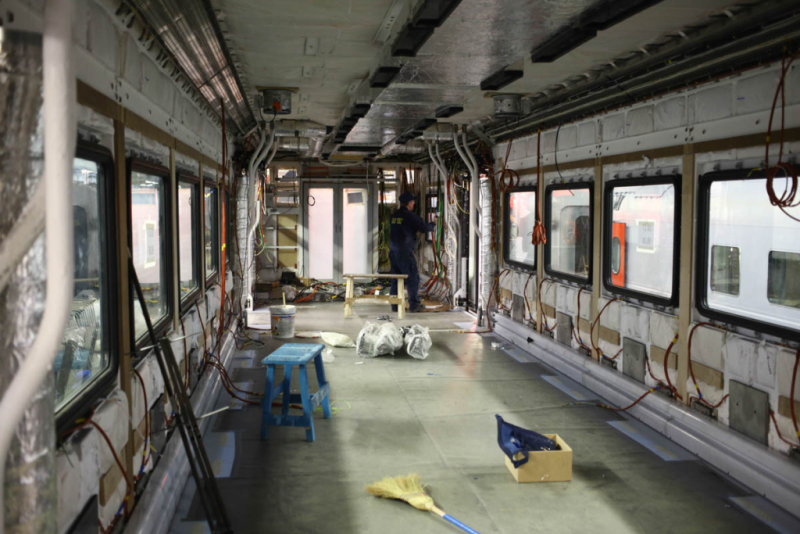

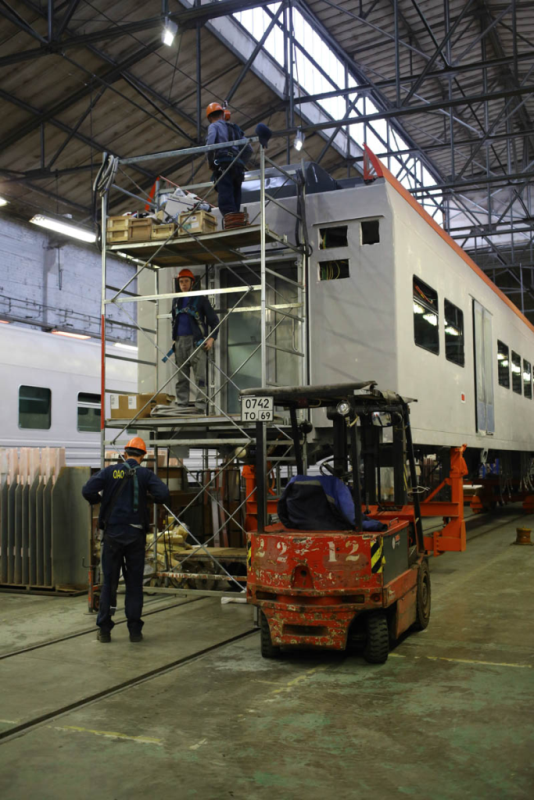

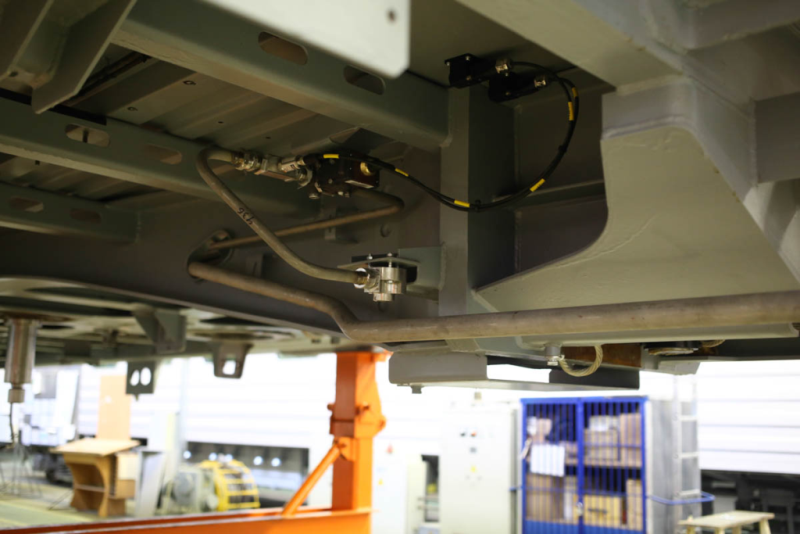

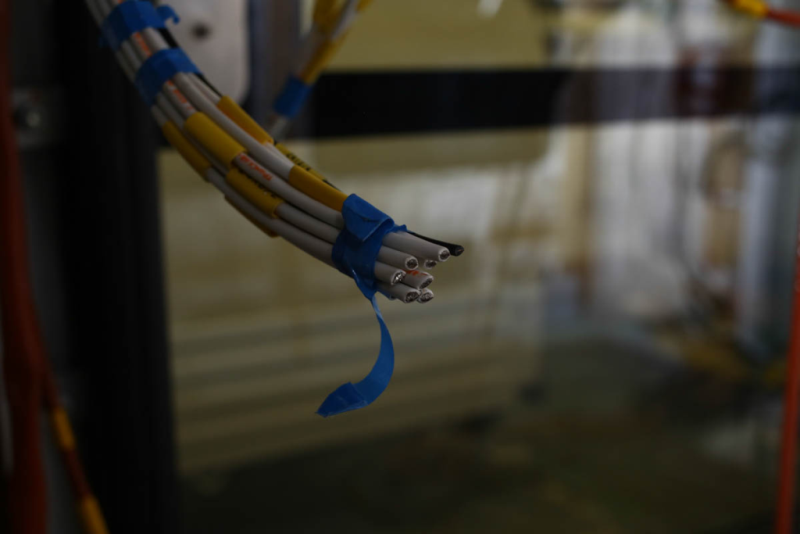

Следующий этап — электрика:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 21

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 22

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 23

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 24

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 25

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 26

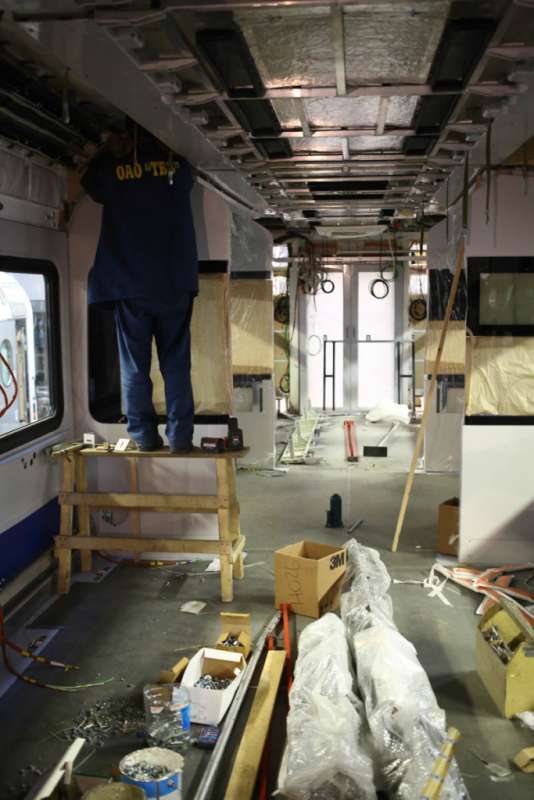

Оборудование ставится и наружу, и внутрь:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 27

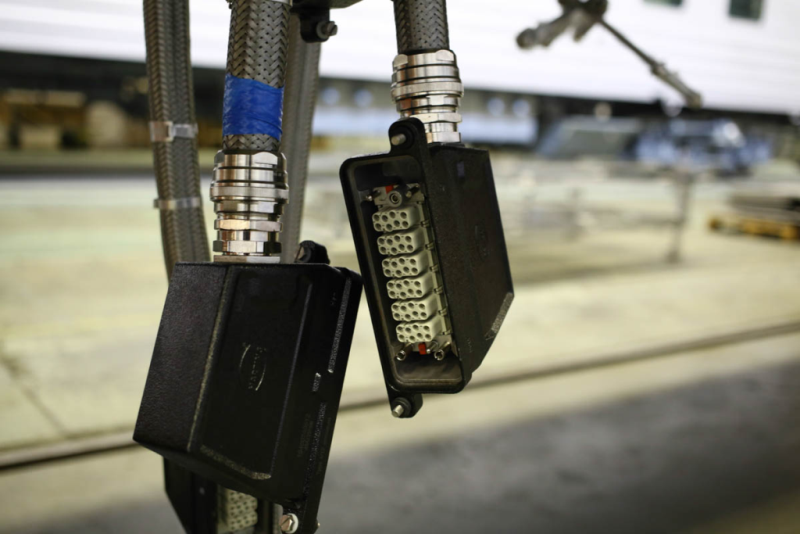

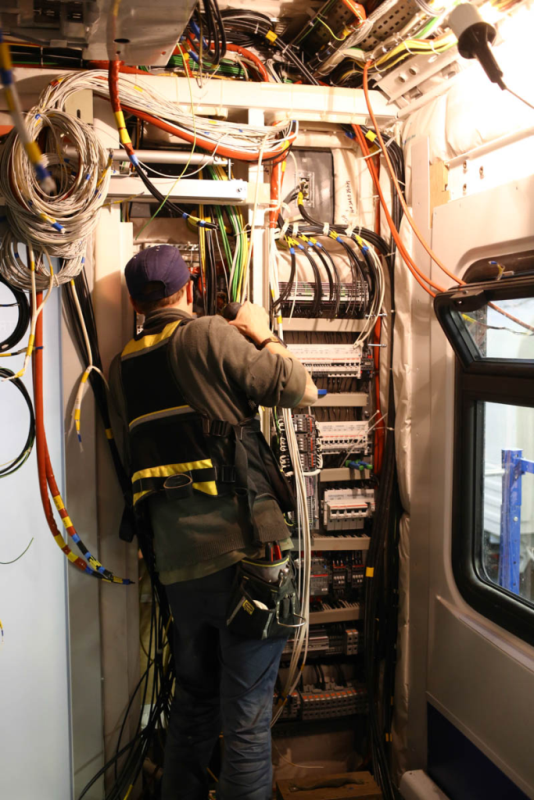

Вот примерно такой уровень сложности:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 28

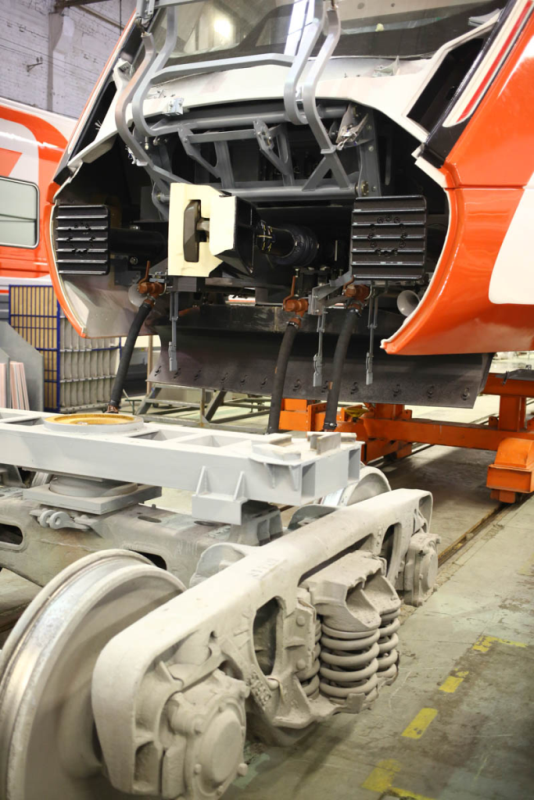

Теперь посмотрите на кабину спереди. Здесь видно несколько очень интересных узлов:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 29

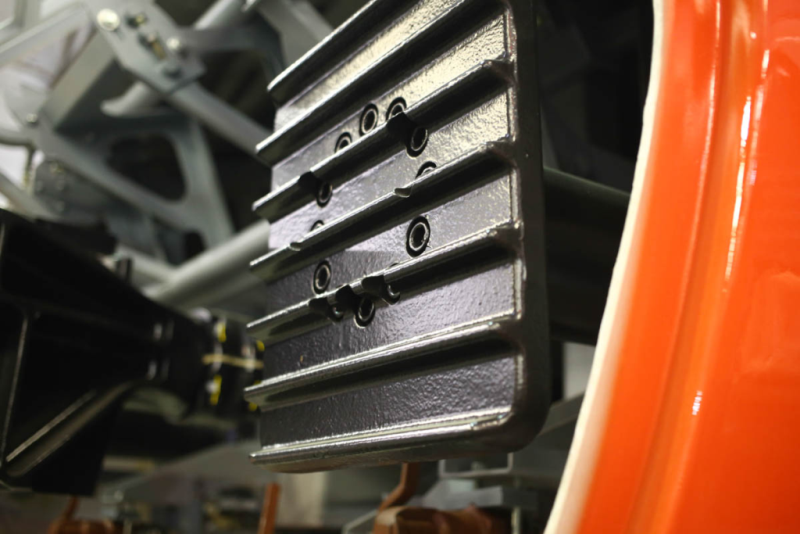

Это боковой крэш-элемент. Часто его путают с буферным устройством. Буферное устройство для вагонов — это буферная тарель и буферный стакан, по сути, пружина с резиновым элементом. Когда вагоны встречаются, эти устройства контактируют первыми и сжимаются. Дальше они держат поезд «натянутым», то есть растягивают сцепку до определённого уровня. При движении сглаживают удары. А здесь жёсткая тарель прикреплена к цилиндрической трубе. Эта труба входит «воронкой» в трубу меньшего диаметра и упирается. Если поезд врежется во что-то, например, «вмотается» в тупик, то удар будет смягчён продавливанием тарели и развальцовкой трубы. Гашение энергии будет достигнуто, но устройство придёт в негодность. С другой стороны, это лучше, чем если весь остальной поезд придёт в негодность.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 30

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 31

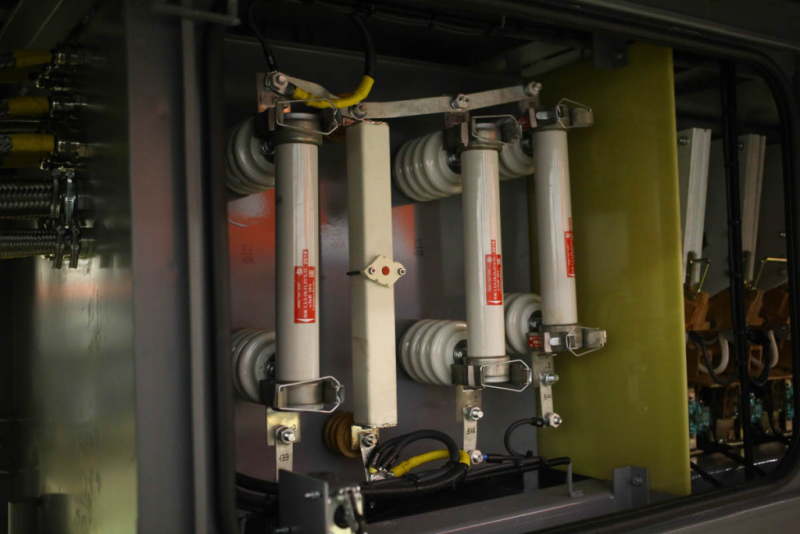

На этой стадии сборки можно заглянуть под вагон и увидеть предохранители. Их ещё называют «бомбами», потому что при срабатывании они делают характерный «бух»:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 32

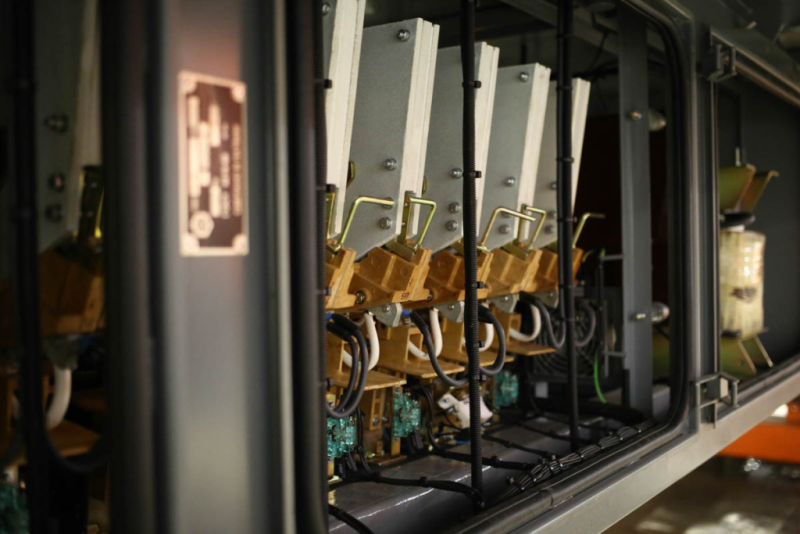

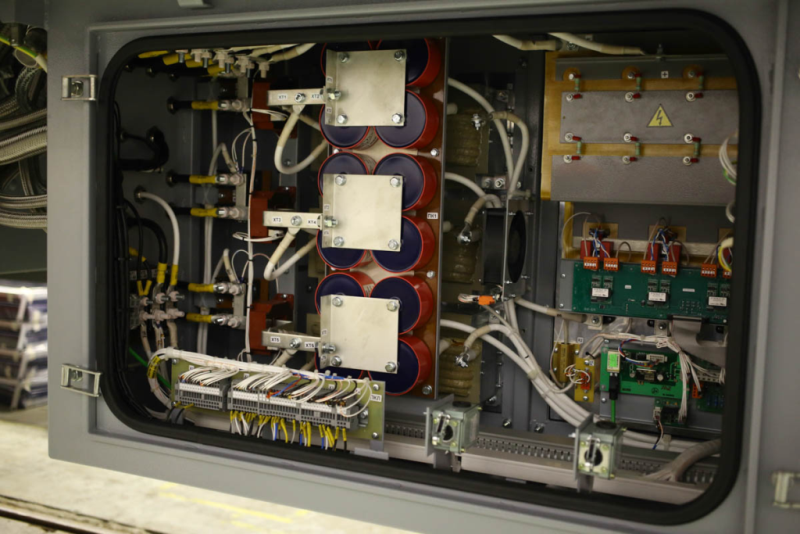

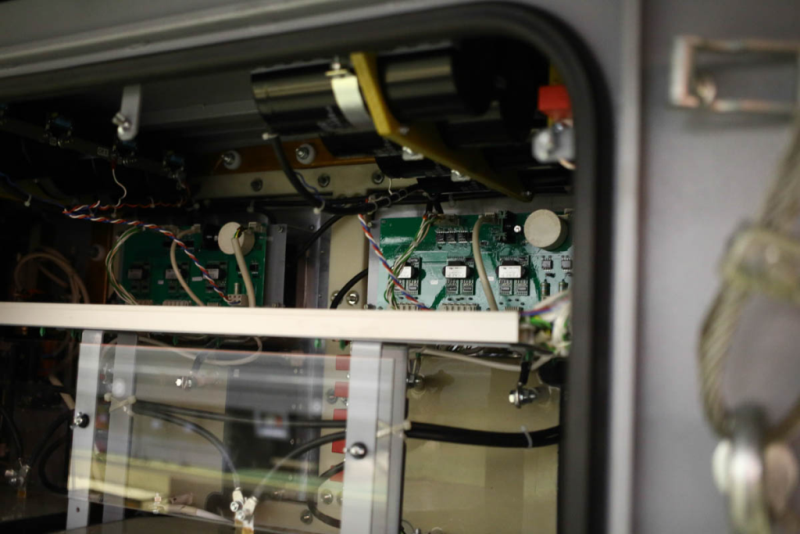

Это не просто красивые штуки — это высоковольтные контакторы:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 33

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 34

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 35

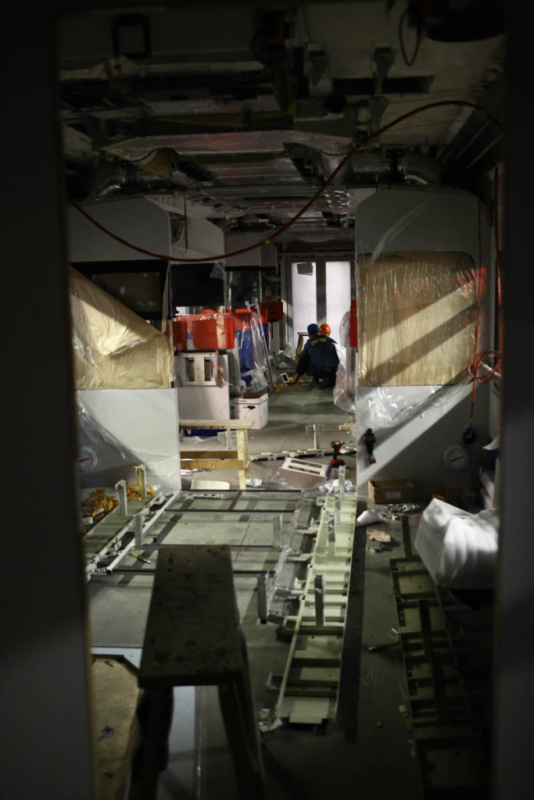

Вот что происходит в это время внутри вагонов:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 36

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 37

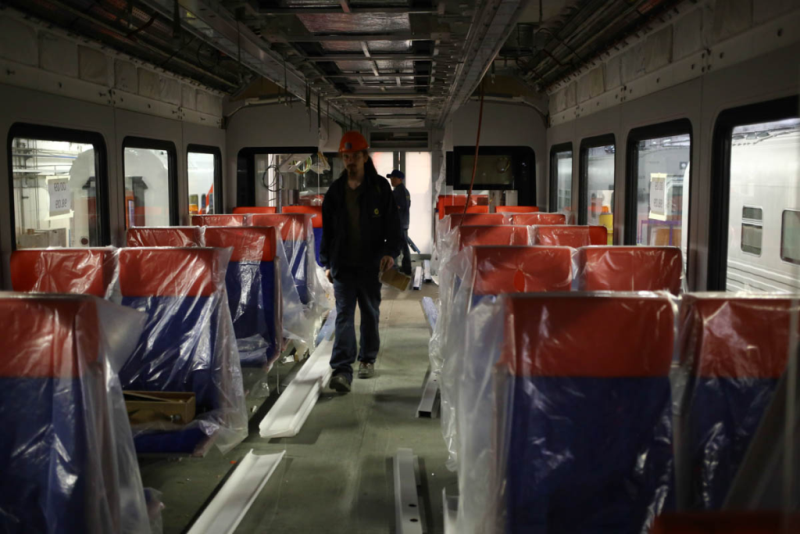

Интерьер был полностью переработан. Появились новая схема установки кресел 2+2, виброустойчивые потолки, изменились зоны входов, появились выгородки из стеклопластика с табло, мусорки, лотки для газет и раздатки, накладки для проезда стоя (да-да, на жаргоне они «полукресла» или «поджопники», но правильно называются именно так). У туалета есть индикаторы занятости — теперь их видно из всего салона. Появилось место под установку вендинговых аппаратов в головных вагонах, поэтому теперь можно будет купить воды или бутербродов прямо в поезде. На «Иволге v1.0» был стеллаж для багажа: оказалось, это не очень удачное решение, и мало кто им пользовался. Его убрали, чтобы выиграть пространство как раз для автоматов. Плюс появился шкаф для персонала: это очень давняя хотелка, чтобы та же охрана могла сложить тяжёлую верхнюю одежду куда-то и двигаться по поезду уже в форме. Шкаф небольшой, но очень приятный для тех, кто двигается в поезде по службе. Новые поручни.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 38

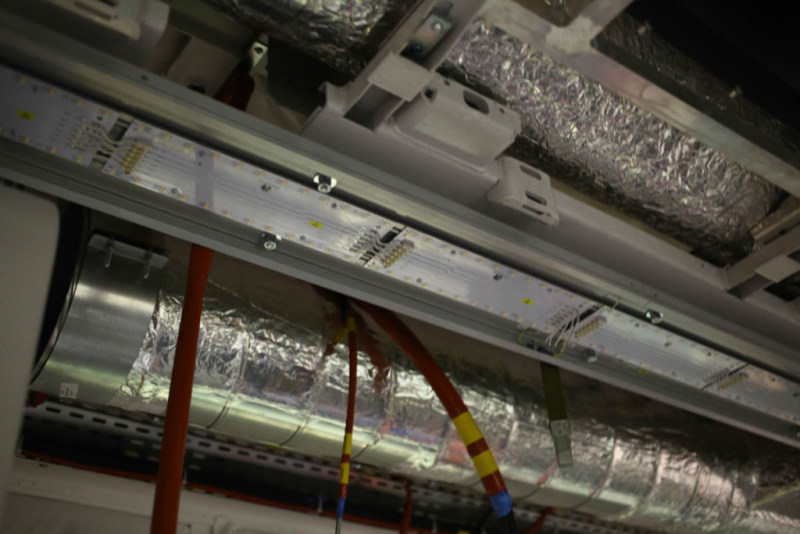

Это будущее освещение. Теперь оно сплошное: от одной торцевой стены до другой — световые линии. Эти линии меняют интенсивность в зависимости от времени суток. Сейчас они программируются по таймеру по умолчанию, но уже есть два проекта, которые могут поменять эргономику для пассажиров. Первая идея — менять цветовую температуру (она тут изменяется от трёх до шести тысяч Кельвинов), чтобы «тёплые» поезда ехали в одну сторону, а «холодные» — в другую. Будет издалека видно, какой свет в каком поезде. Это не разделение на женский — мужской голос объявлений про остановки («жена зовёт домой, начальник — на работу», мужской голос — к центру, женский — к жилым районам), а именно распределение по направлениям для удобства на пересадочных узлах. Второе возможное использование — в следующей «Иволге» сделать датчики наружной освещённости, чтобы эти линии сами подстраивались под свет.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 39

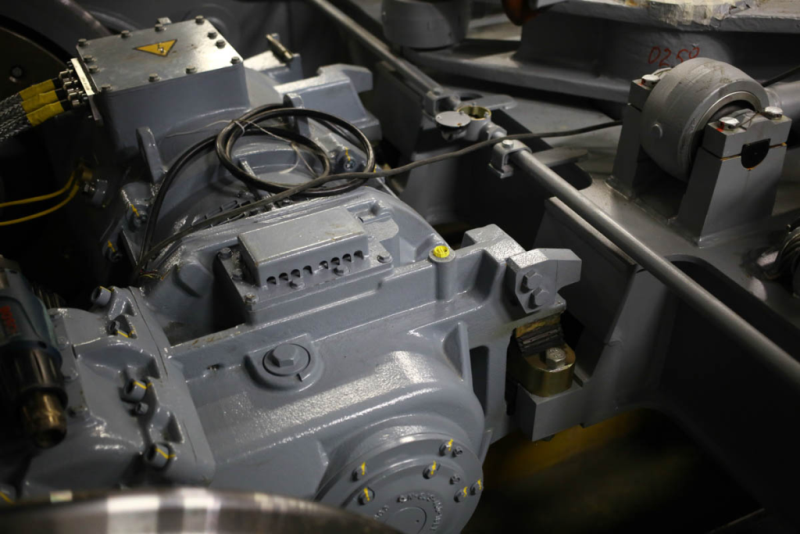

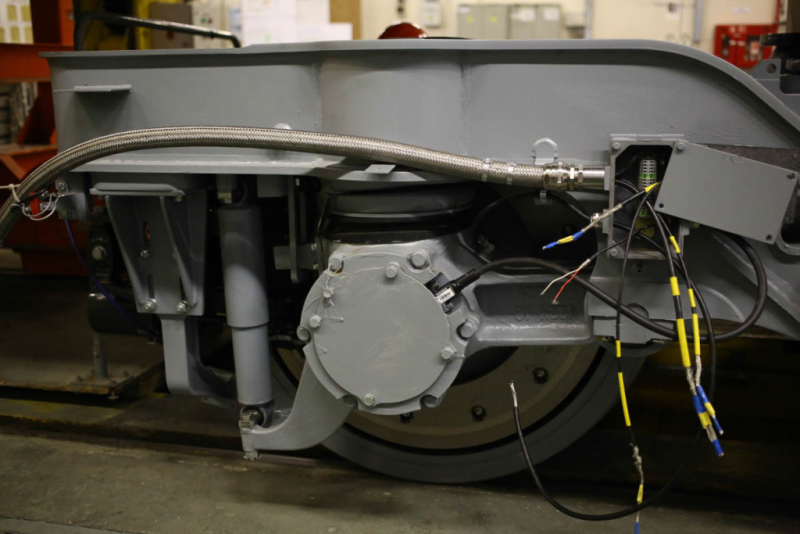

Тележка:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 40

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 41

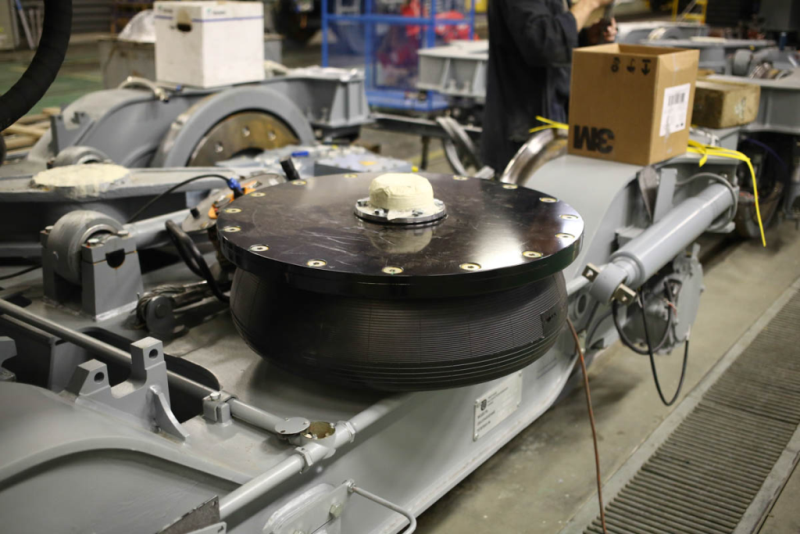

Тележка осталась всё та же — с пневмоподвеской. Они одинаковые на v1.0 и v2.0: конструкция удачная, изменений не было, тормоза те же, скорость та же — 120 километров в час. Третья «Иволга» планируется со скоростью 160 километров в час. Меняться будет передаточное отношение редуктора в тяговом приводе.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 42

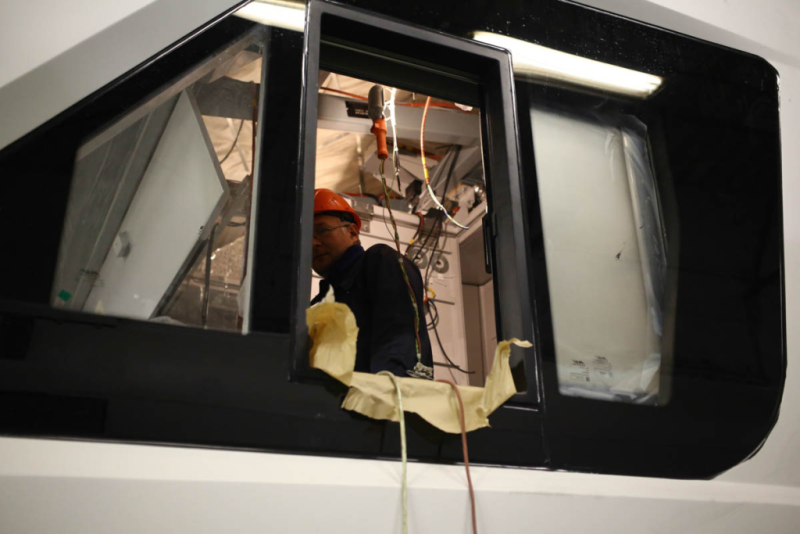

Почти финал:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 43

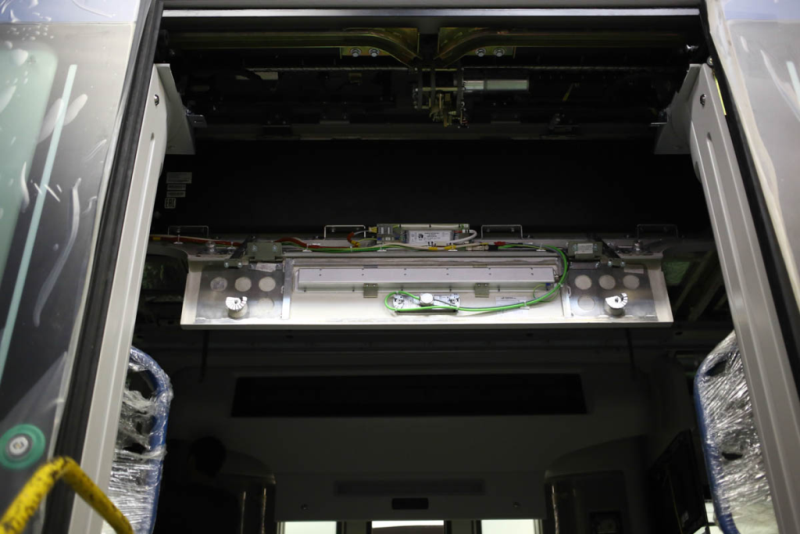

Уже видно будущую инфопанель:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 44

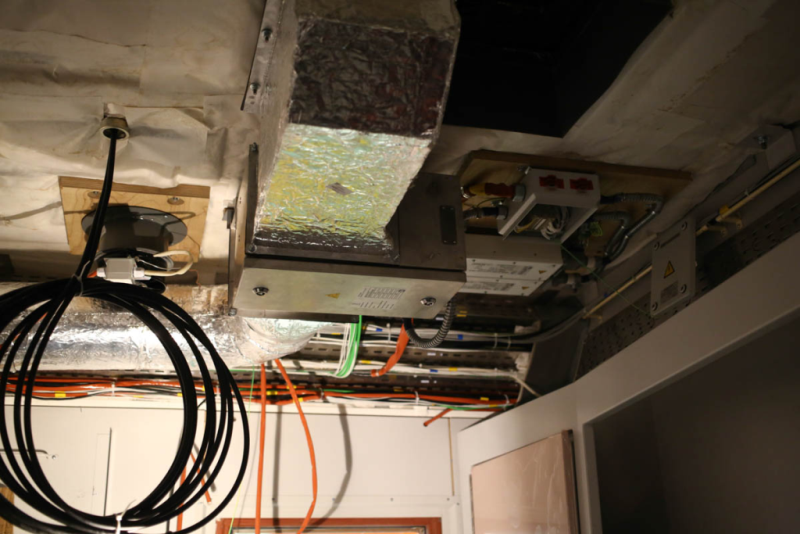

В кабине:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 45

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 46

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 47

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 48

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 49

Оканчивается монтаж в туалете:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 50

Видно места крепления панелей на выгородках:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 51

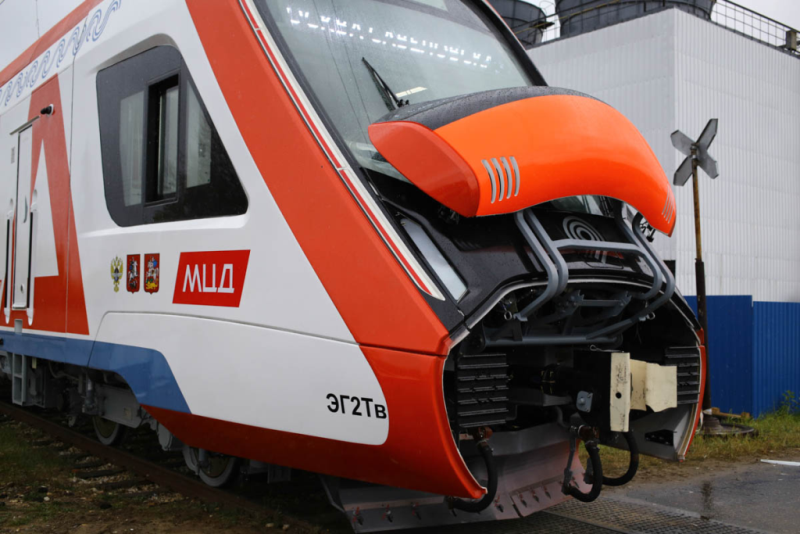

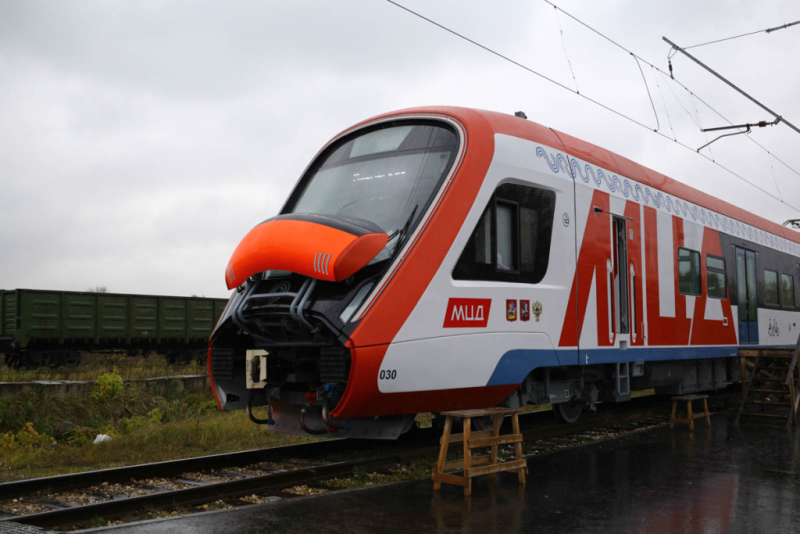

И, наконец, вот готовый поезд, который стоит на пути. Точнее, два поезда. Сверху видно новую камеру видеонаблюдения. В каждом вагоне — восемь камер. Ещё одна — вот эта наверху. Она нужна не для контроля сумасшедших зацеперов (были даже случаи зацепов за верх «Сапсана»), а для осмотра состояния токоприёмника и контактной сети. И поскольку поезд теперь длиннее (семь вагонов), то добавилась и камера в середине состава, чтобы наблюдать за посадкой пассажиров точнее.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 52

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 53

В кабине изменён дизайн экстерьера: в основном это лобовые стёкла. У них увеличена обзорность. Носовой обтекатель другой. Появилась окантовка лобового стекла в форме «подковы»: белым светом она показывает, что это головной вагон, красным — что концевой (правильно «подковы» называются буферными огнями). Угол наклона лобового стекла поменялся.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 54

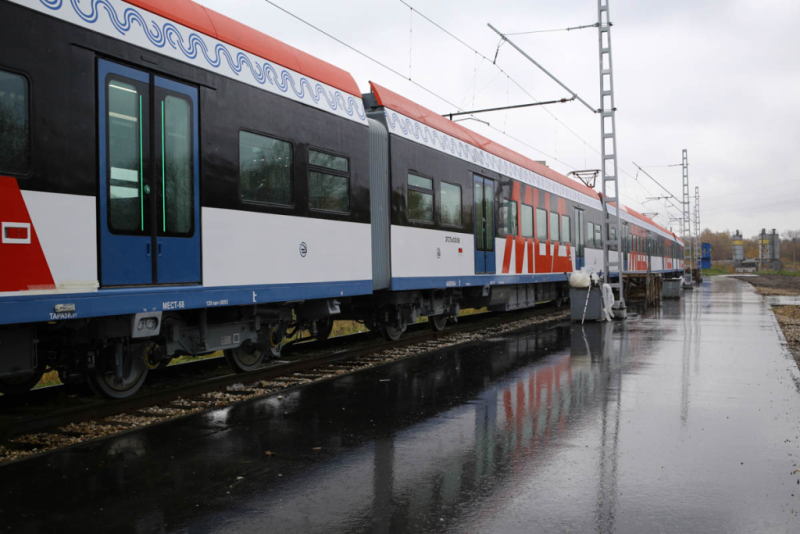

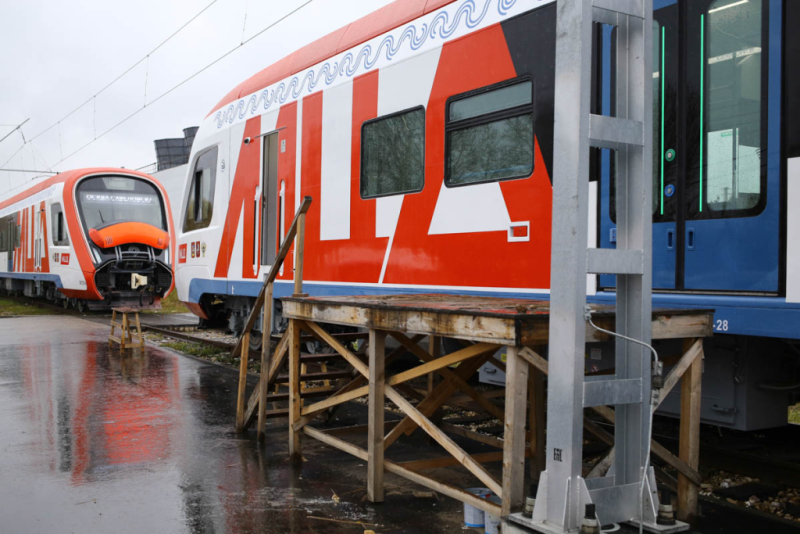

Снаружи вход остался как был: поезд предназначен только для высоких платформ. Увеличилась площадь остекления двери.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 55

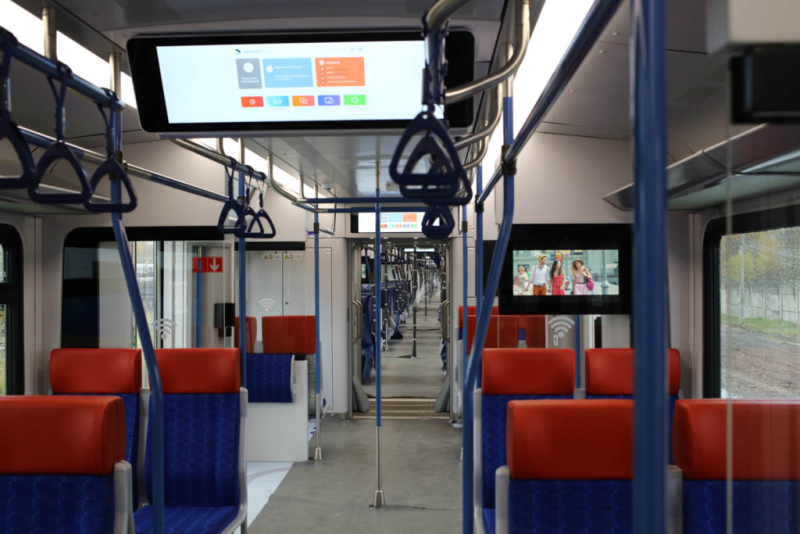

Вот интерьер. Как видите, пока табло — в режиме разработчика:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 56

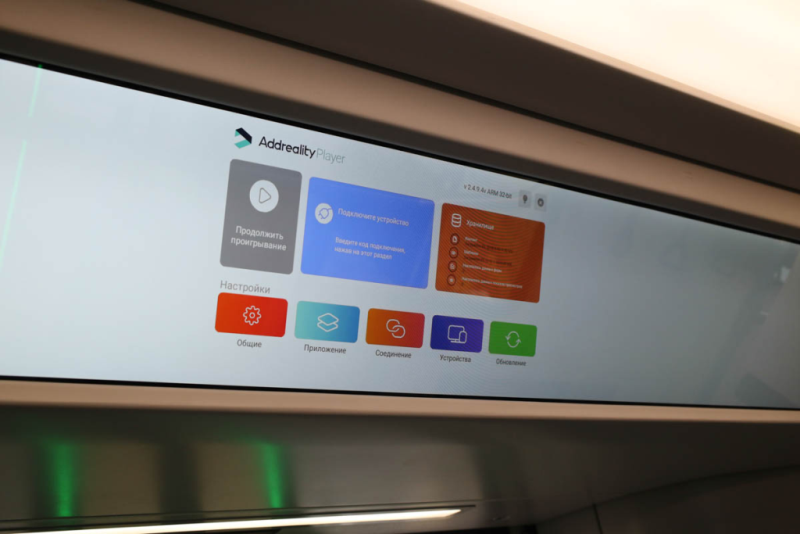

Инфопанели в интерьере поезда вместо светодиодных с большим шагом пикселя стали ЖК. Наружные остались светодиодными: там требования по яркости. Это значит, что теперь будет много новой графики отображения для пассажиров. МЦД означает много пересадочных узлов, и на панелях будет вся справка про это. Плюс панели будут «знать», где они в поезде, и показывать инструкцию по пересадке в зависимости от своего положения. Если переход — в центре станции, то задние будут вести по ходу движения стрелкой, а передние — против хода движения.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 57

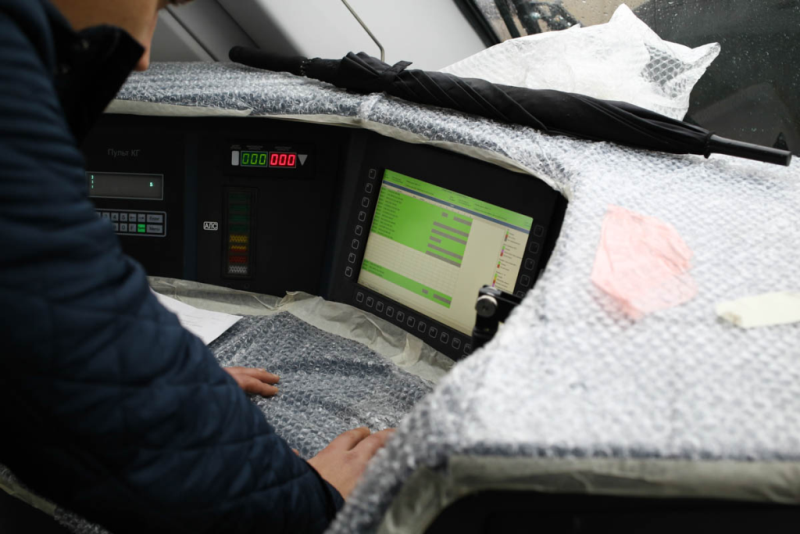

В кабине многое закрыто пупыркой от царапин. В целом, органы управления почти не изменились, но кабина стала просторнее. Машинисты, по первым отзывам, в восторге! Понятно, что непосредственно для задач управления размер кабины не особо важен, но одно дело — сидеть креслом в стену, а другое — когда там есть пространство. И психологически комфортнее, и можно размяться прямо на месте, не выходя в пассажирский салон.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 58

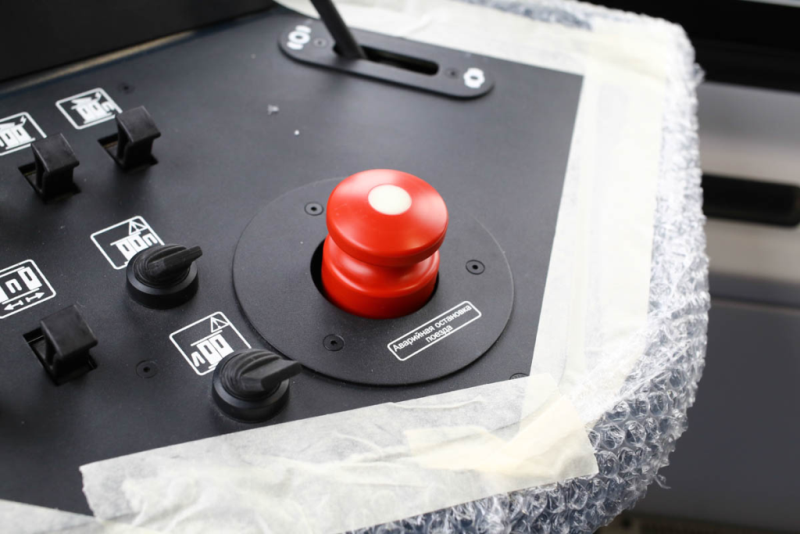

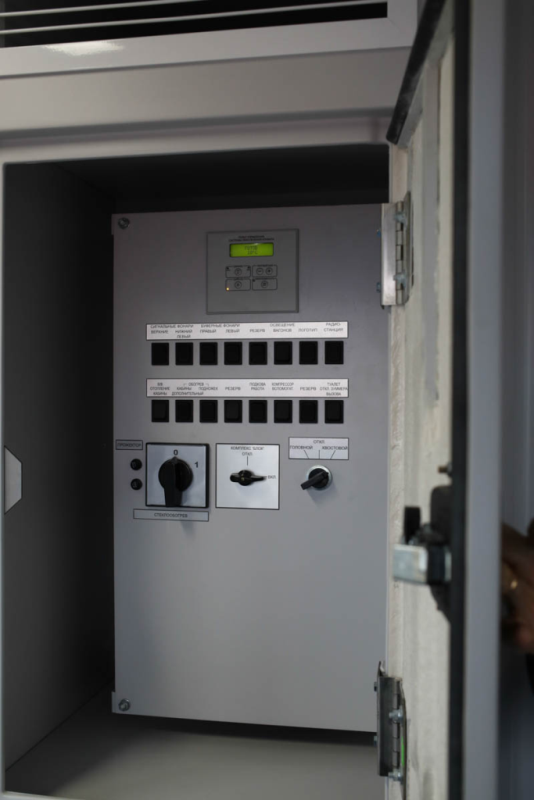

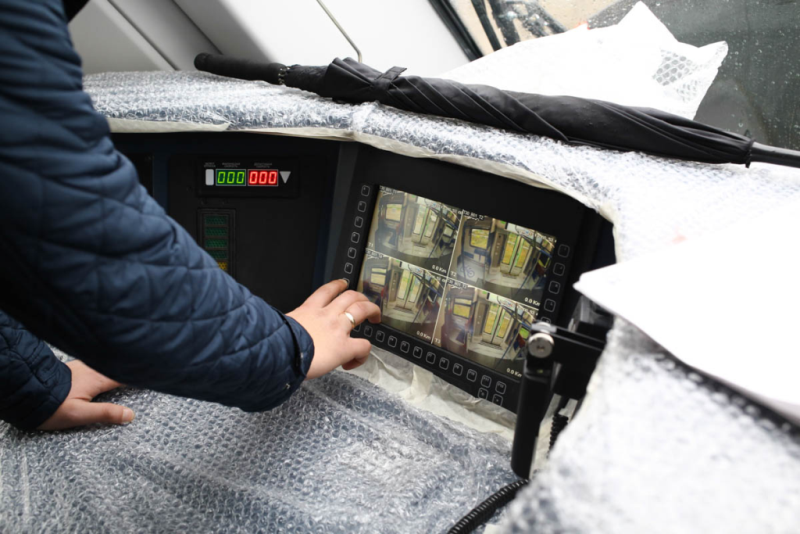

Если вы читали пост про то, что находится в кабине машиниста, то уже знаете основные элементы управления:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 59

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 60

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 61

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 62

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 63

В головных вагонах сразу за кабиной есть туалеты. То есть два больших туалета с универсальным доступом на поезд. С учётом, что в том же метро их вообще нет, это довольно удобно. На туалетах подробно останавливаться не будем: за исключением косметических изменений, они знакомы вам по первой версии «Иволги».

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 64

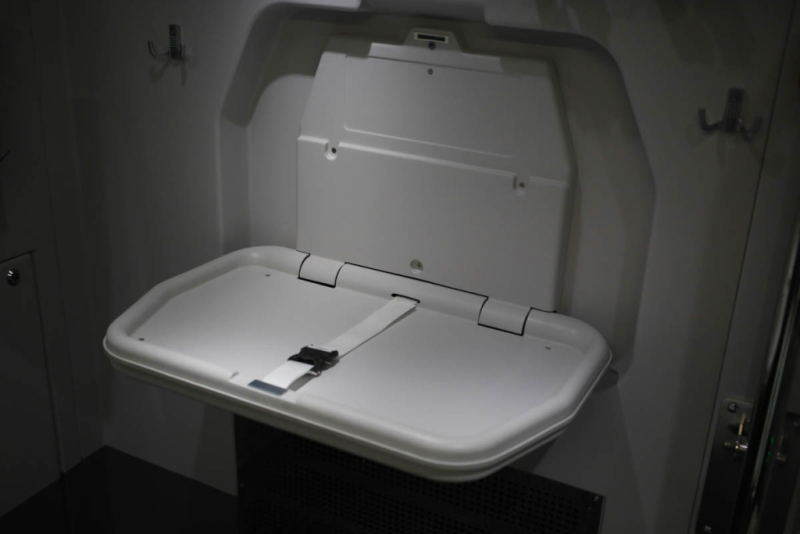

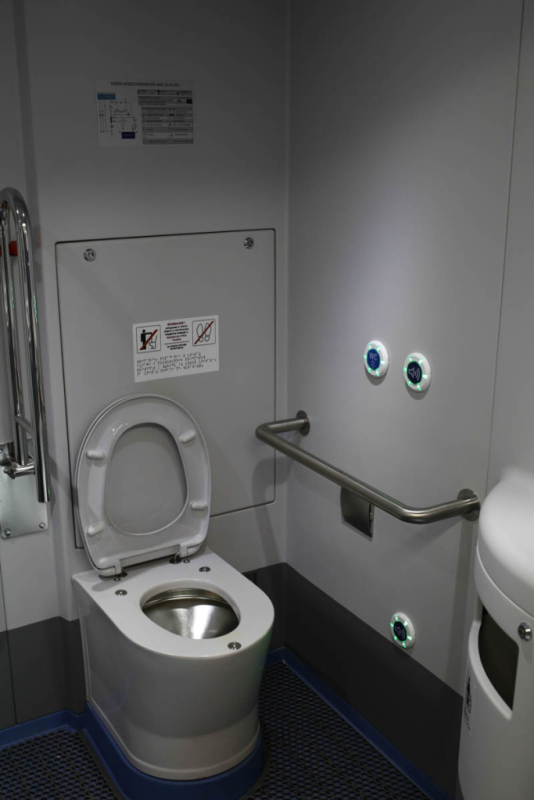

Единственное, что вам нужно знать, — это то, что если по какой-то причине вы упали на пол и не можете встать, то и там есть кнопка «SOS». Правильная формулировка использования этой кнопки — «для людей с ограниченными возможностями здоровья».

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 65

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 66

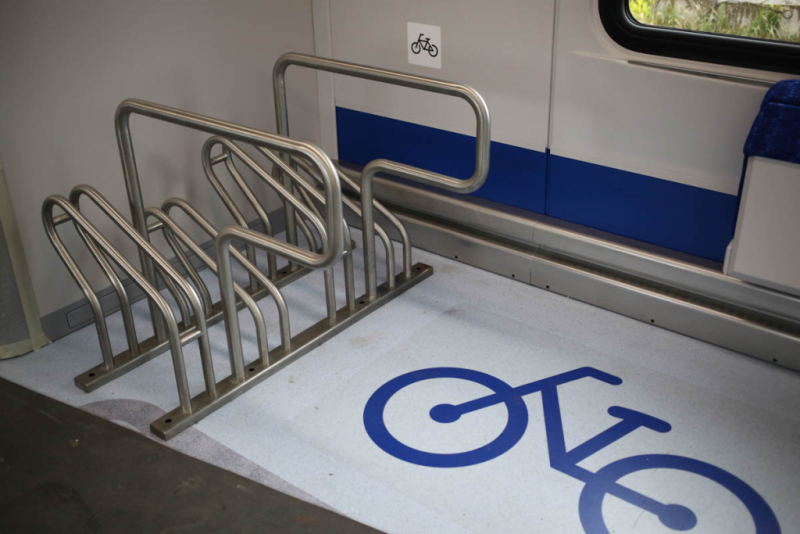

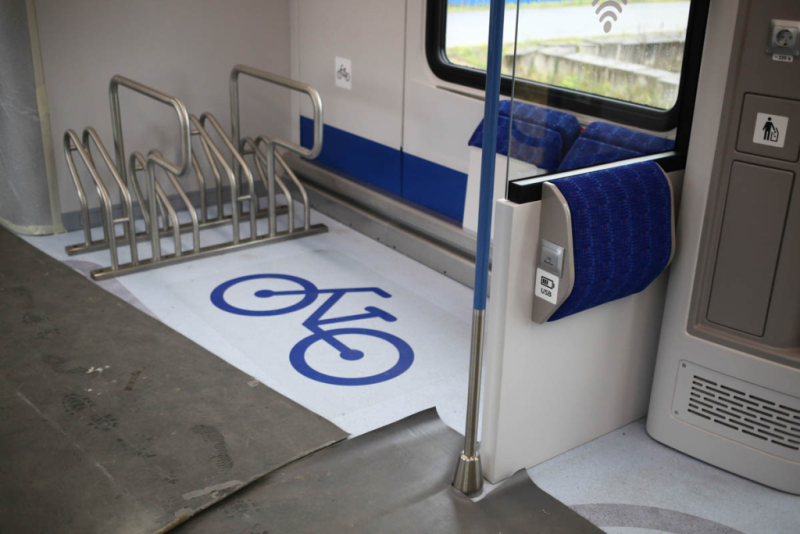

Стойка для велосипедов. Теперь на полу есть обозначение, что это именно для велосипедов, чтобы не возникали споры в вагоне.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 67

USB-зарядки — по всему вагону:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 68

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 69

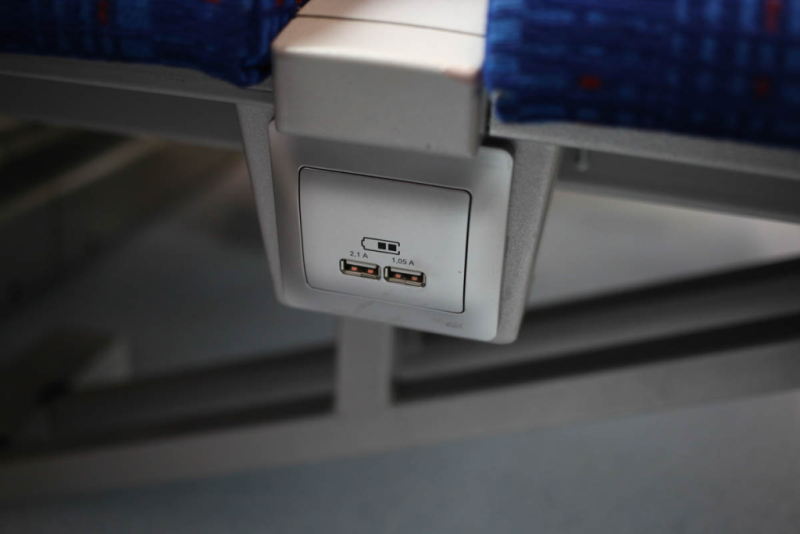

Вот это — между креслами:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 70

Кресла сделаны из алюминия и ткани, и то и другое производится в России. Добавился новый столик. Как уже шутят бета-тестеры, из него получается отличное место для пятого пассажира. Но это столик. Чтобы не было сомнений, там рельеф под два стакана.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 71

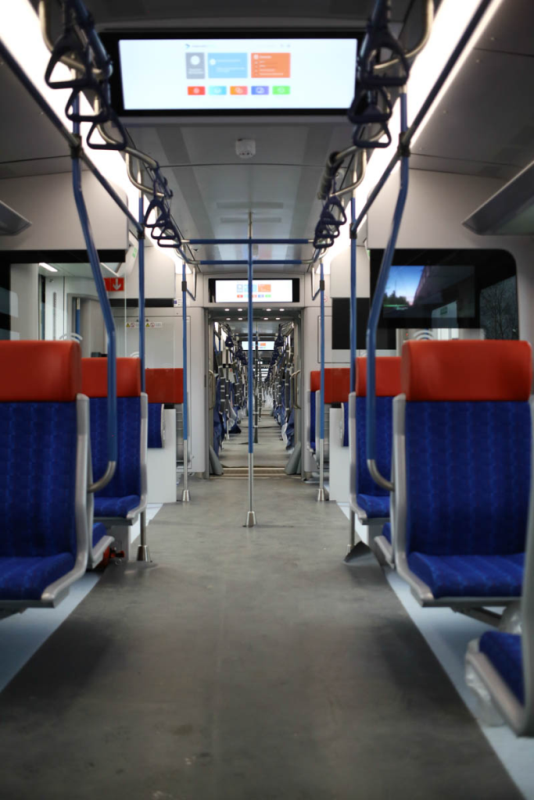

Как и первую «Иволгу», этот поезд можно пройти насквозь от начала до конца. Двери межвагонных переходов по умолчанию открыты и находятся в таком состоянии большую часть времени. Сцепки — беззазорные сцепные устройства, как на первой. Они тоже импортные.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 72

Сами переходы обновились по уровню защиты. Там есть две основные проблемы: зацеперы и защита коммуникаций. Теперь большая часть межвагонных магистралей закрыта защитным кожухом (находится между внутренней оболочкой и внешней), а внизу остались из важного две пневматические магистрали. Зацеперам из-за наружного кожуха и герметичной сцепки просто некуда прорезиниваться.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 73

А вот место для колясок (маркировка пока закрыта защитным покрытием, при выходе с завода его снимут):

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 74

Обновлённая стойка, и тут есть розетка 220В:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 75

Розетки 220В — только в зоне входа. Они больше служебные (например, для уборки вагонов пылесосами), но пассажиры могут ими пользоваться. На железнодорожном транспорте в зависимости от страны и года применяются две схемы заземления: на корпус и на рельс (не лучшая идея) и на аналог УЗО в электроизолированной магистрали. То есть цепи полностью изолированы от земли, и при любой утечке узел просто отключается. Это безопаснее.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 76

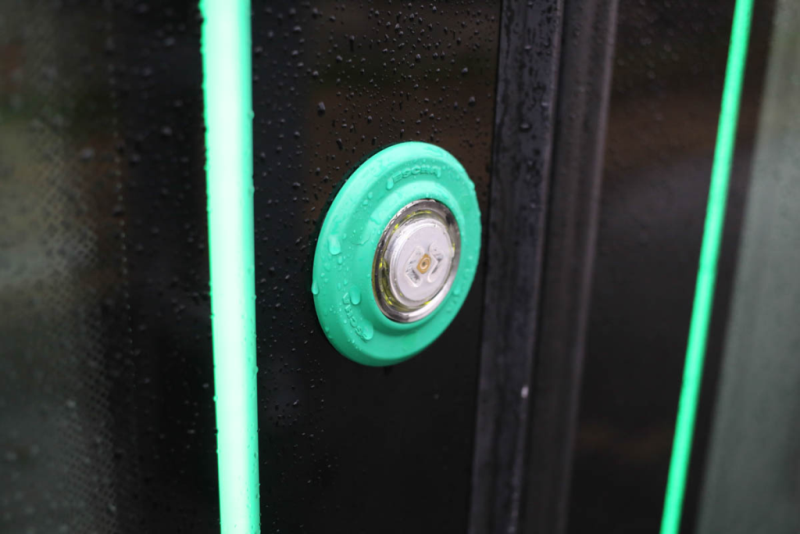

Дверь вагона — на кнопке, как и у первой «Иволги»: надо нажать, чтобы она открылась. Теперь сделана большая яркая индикация из светодиодных лент: зелёный — двери закрыты, красный — двери не закрыты.

Очень сильно переработана функция подсчёта пассажиров. На первых «Иволгах» есть ИК-датчики с несколькими линиями, которые позволяют понять, зашёл человек или вышел. В v2.0 они стали лучше, и добавились такие же датчики в межвагонных переходах. В итоге теперь можно с точностью примерно до пяти человек знать населённость вагона. А значит, в перспективе возможны даже указатели на станциях, где в подъезжающем поезде более пустые вагоны. Но поскольку МЦД затрагивает и московские сети, и пригородные, нужно море согласований, чтобы привести этот вывод к единому стандарту.

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 77

А это ручка для ручного открывания на случай отказа:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 78

Теперь — лучшая новость в ИТ-системах поездов за год. Wi-Fi-сеть теперь независимая от сети управления! Если раньше это было чисто логическое разделение, то теперь оно физическое. Отдельные сервера и коммутаторы. Теперь-то, наконец, можно будет спокойно реализовывать удалённое управление всеми узлами.

Поезд умеет отдавать телеметрию в центральную сервисную службу. По запросу начинает делать подробный лог и вещает его, откуда может.

Климатика не поменялась: изначальная была сделана хорошо. Сейчас как было два кондиционера повышенной мощности, так и осталось, но было много особенностей по обслуживанию этого всего — улучшили доступы.

Подвагонное оборудование практические не менялось.

Обучение — три разных курса. Локомотивные бригады (машинист и помощник), электромеханик и слесарь. Локомотивные бригады с первой «Иволги» переучивать не надо, а вот электрику и механику надо подтянуть. Самое сложное в обслуживании в обучении — новые пока для железной дороги подходы к программно-определяемому поезду. В смысле, что узлы по-разному себя ведут в зависимости от прошивки. Для отрасли, где надёжность обеспечивается ударом железки о железку, это несколько ново. С учётом, что перед релизом поезда выходило много хотфиксов от разных производителей, были ситуации, когда, закрывая минор, ловили критикал. Были ситуации, когда правильный порядок обновления на разных узлах означал возможность собрать из них сеть после. При смене прошивок адаптер вагона (управляющий сервер) может не подцепить что-то, надо ловить баги. Тяговый преобразователь очень сложный в поведении и часто непредсказуемый — это электронный узел, вокруг которого понятная система охлаждения жидкостного типа. А вот электронная составляющая и алгоритмы работают по сложным алгоритмам, и ковыряться там нельзя, пока гарантия. Производитель ядра — не наш, поэтому очень бережёт своё ноу-хау. Ну или хочет, чтобы обслуживались только у него.

Идём к тренажёру. Чтобы обучить машиниста на «Иволге», теперь можно пользоваться симулятором. Это кабина от поезда, где стоит реальное оборудование, которое является контроллером типа очень и очень большого джойстика для Win-приложения, показывающего, что же случилось с поездом. Вот место администратора:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 79

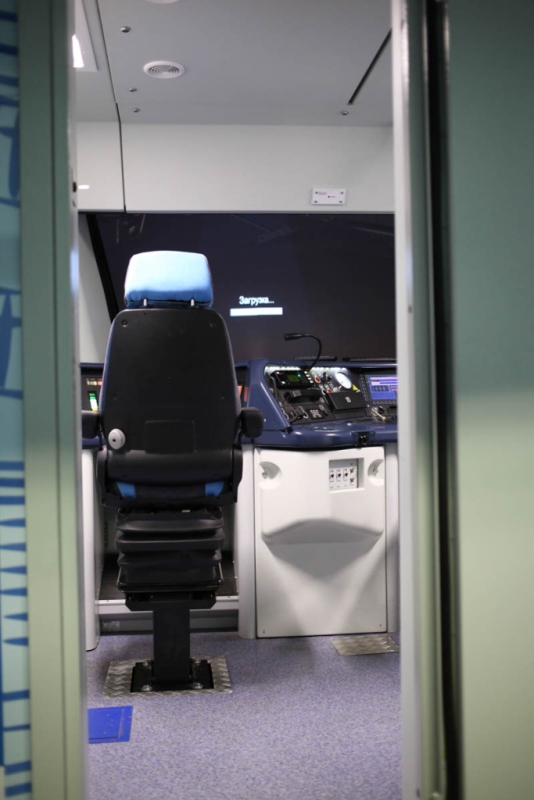

Учебная кабина:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 80

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 81

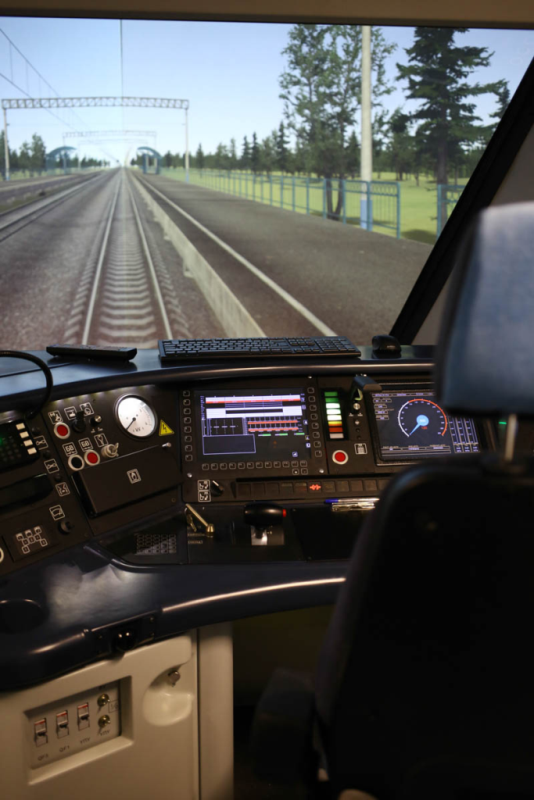

Вместо пейзажа за окном — рендер, вместо видеокамер — тоже рендер:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 82

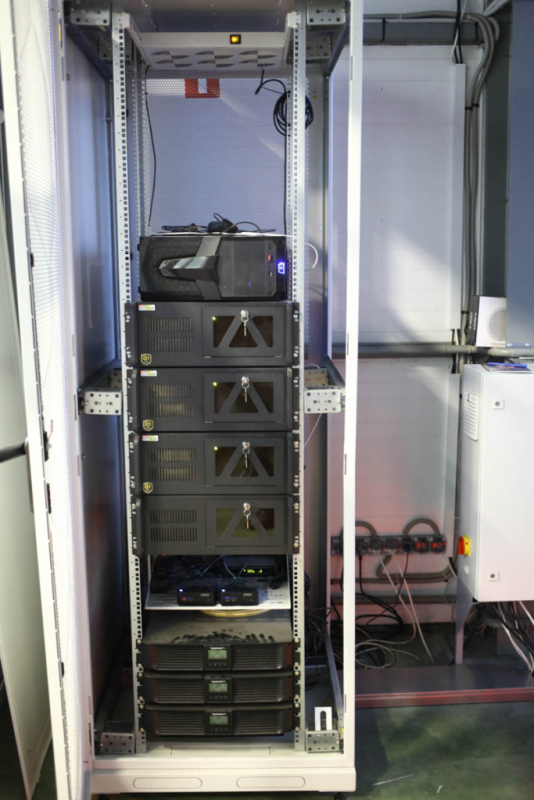

Сервер для симуляторов:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 83

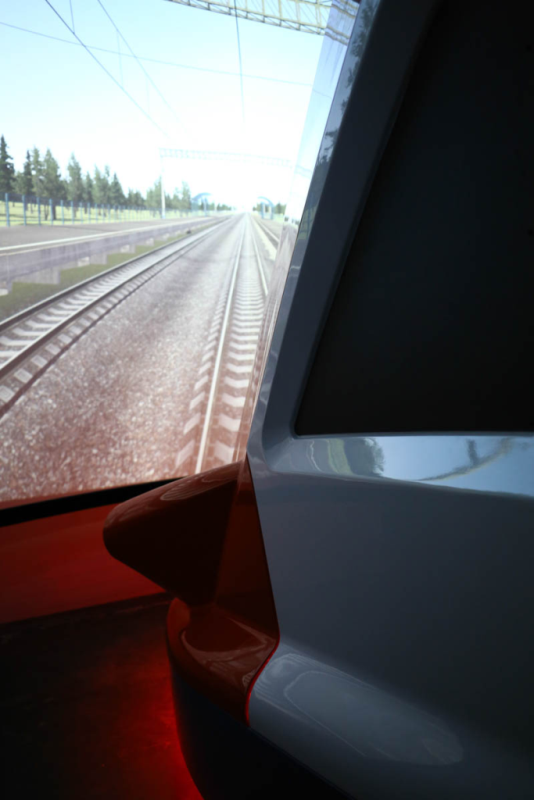

И самое пугающее: если выйти из кабины, то нарисованная реальность никуда не денется!

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 84

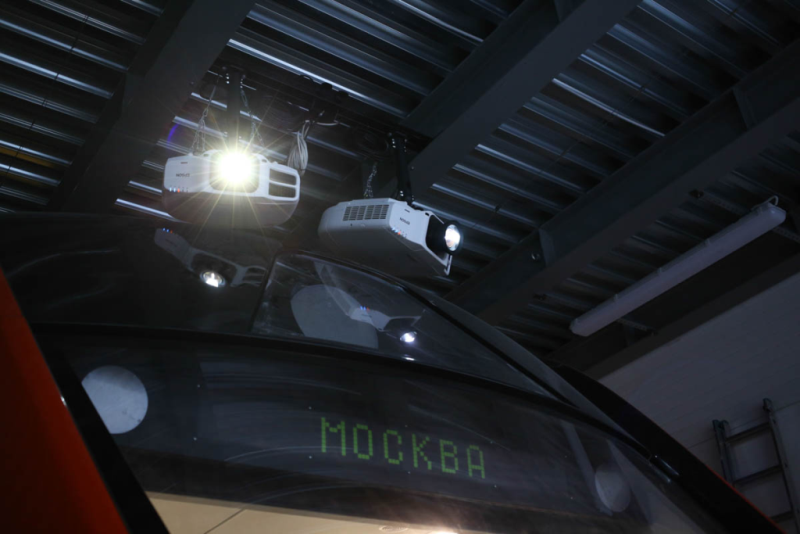

Потому что проекторы:

«Иволга 2.0» — поезд, на котором вы поедете по МЦД - 85

Ещё одна фича поезда — токоприёмники теперь снабжены механизмами аварийного опускания. Например, если на контактной сети — блок наледи, и где-то прямо большое скопление типа сосульки, либо какой-то герой ботинки закинул, то первый токоприёмник ударит по ним и повредится. Дальше он с какой-то вероятностью будет искрить и портить контактный провод. На «Иволге» он сразу опускается. Сила удара для складывания настраивается. В полном семивагонном поезде больше токоприёмников, чем нужно в штатной работе (это не всегда так). Поезд может идти даже на одном токоприёмнике, но важно, какой именно остался жив — будет тяга в два мотора или в один. Сейчас на семивагонном рекомендация держать один опущенным на случай резерва, но владелец поезда может делать так, как ему нравится.

Всё. Можно идти на МЦД и тестировать новый поезд. Багрепорты можно слать как в ЦППК (перевозчику), так и сразу на ТВЗ (производителю).

Вот ещё наши посты про железную дорогу: про штабной вагон и для чего он нужен, ретропоезд с паровозом, FAQ про работу помощника машиниста, про поезд Мегаполис, что интересного в кабине машиниста поезда, особенности транспорта Универсиады, в депо Аэроэкспресса, про транссиб, Гранд Экспресс, какие бывают поезда, энергосистемы вагонов, как устроен пассажирский вагон, как собирают вагоны, как они эволюционировали, про Ленинградский вокзал, про паровозы, про старые вагоны, большой FAQ про поезда дальнего следования и неочевидные правила.

Расписание уже можно посмотреть у нас: вот Лобня-Одинцово (МЦД-1) и Нахабино-Подольск (МЦД-2).
