В наше время электроника продолжает уменьшаться в габаритах. Один и тот же полезный объем вмещает все больше компонентов, что приводит к большей эффективности, скорости и производительности работы оборудования. Процессу миниатюризации способствуют не только крупные технологические компании, но и обычные пользователи, электронщики — энтузиасты.

Один из них сейчас работает над проектом DIL-Duino, миниатюрной версией Arduino. Система больше похожа по форм-фактору на микросхему, чем на плату «взрослого» Arduino. Разработка ведется на основе ATtiny85, платы, площадь которой составляет всего 75 мм2 (размеры платы меньше, чем 8*10 мм).

Маленькое, с восемью ножками и работает, как Arduino — что это? - 2

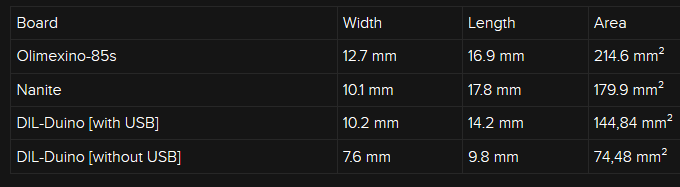

Сравнение самых известных версий мини-Arduino с текущим проектом. Даже с USB DIL-Duino меньше, чем остальные платы

Если добавить USB-порт, то все равно, общая площадь системы составит около 144 мм2. Основной модуль включает QFN CPU, а для монтажа здесь есть необходимые отверстия. Сделано это из платы чуть большего размера с отверстиями по периметру, а затем обрезано.

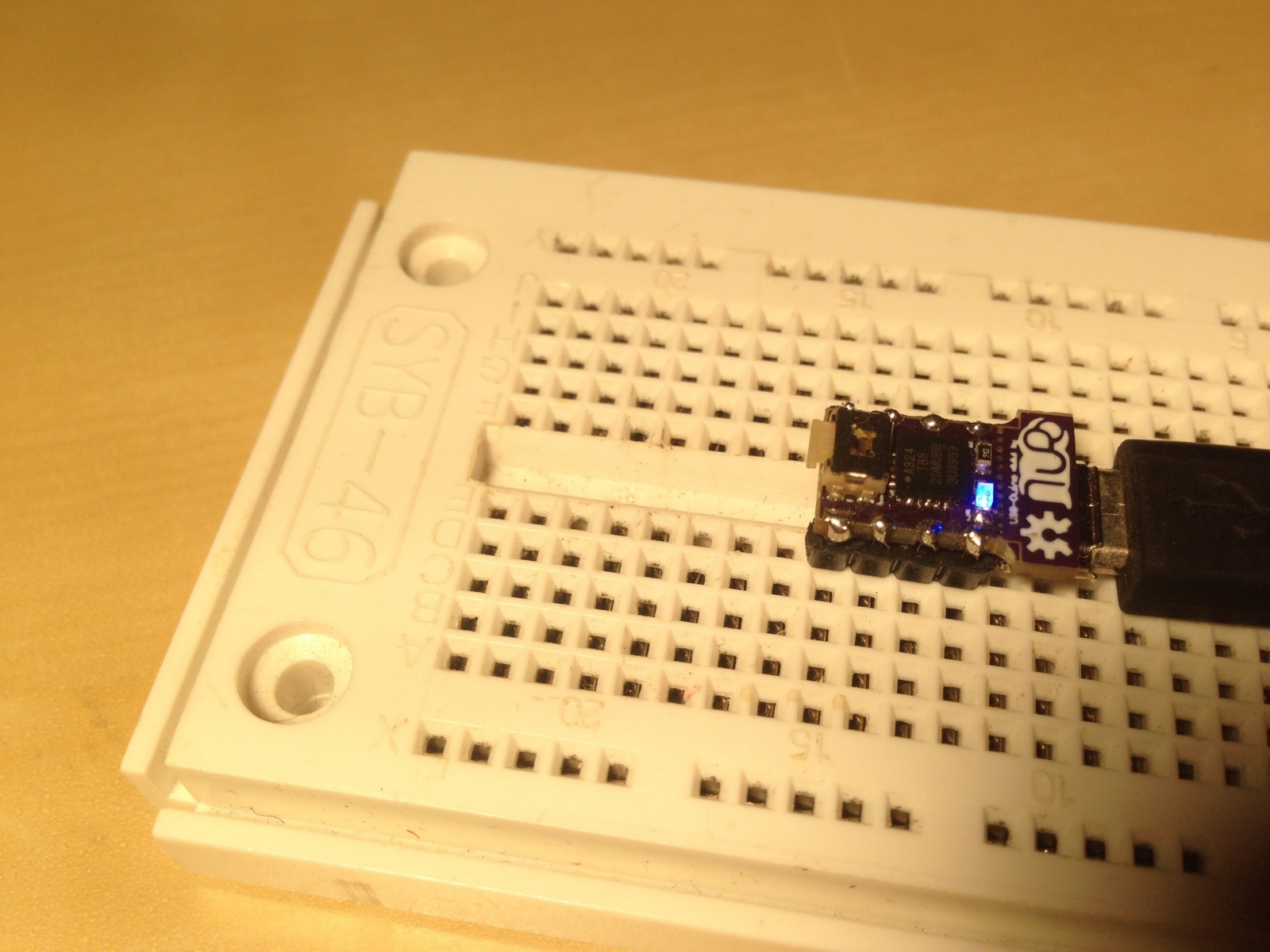

В DIL-Duino используется QFN Version версия ATtiny85, как уже говорилось, плюс USB Bootloader для обеспечения легкого использования Arduino стека в форм-факторе DIL-8.

Маленькое, с восемью ножками и работает, как Arduino — что это? - 3

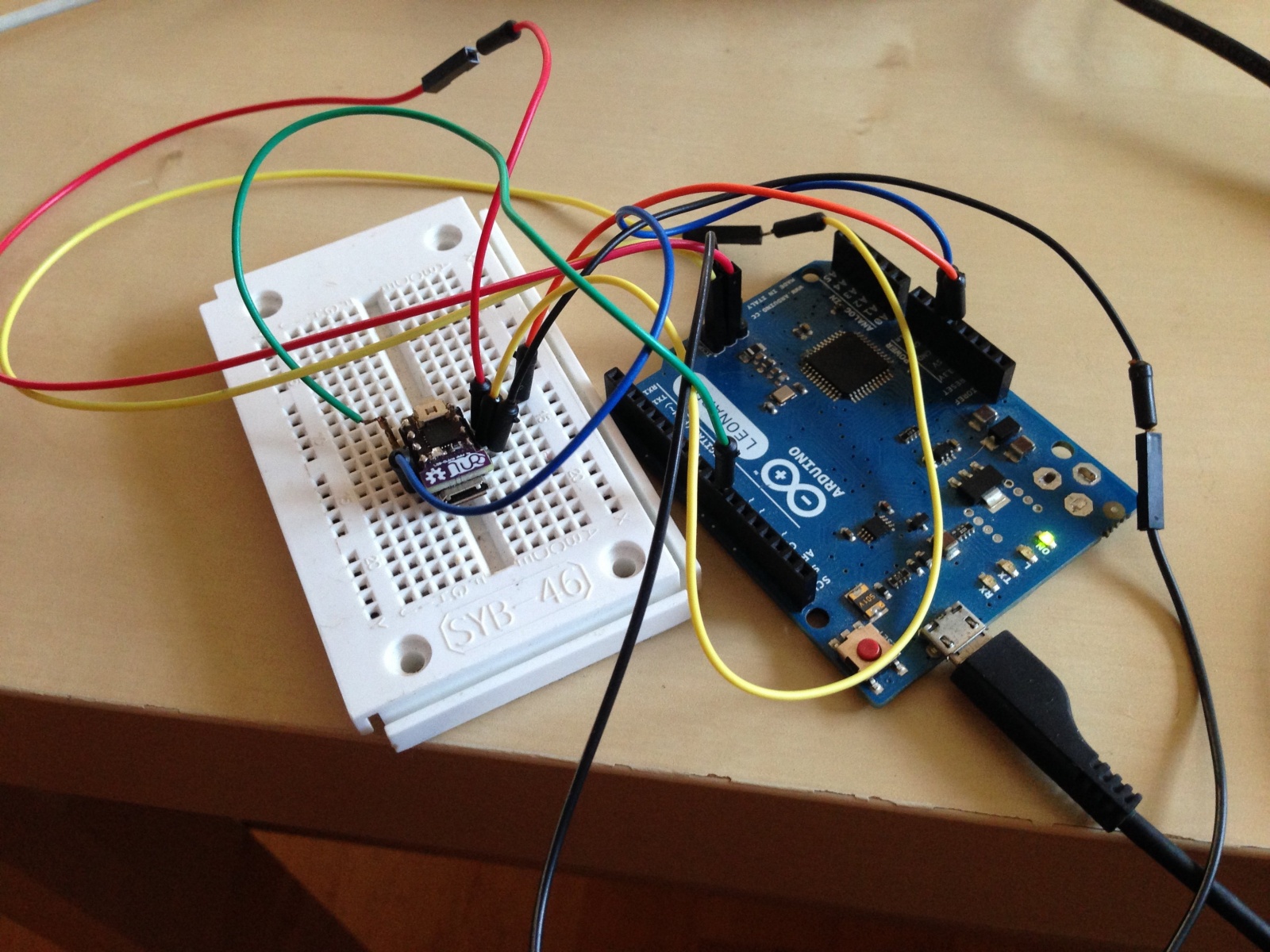

Программируется чип при помощи Arduino Leonardo.

Маленькое, с восемью ножками и работает, как Arduino — что это? - 4

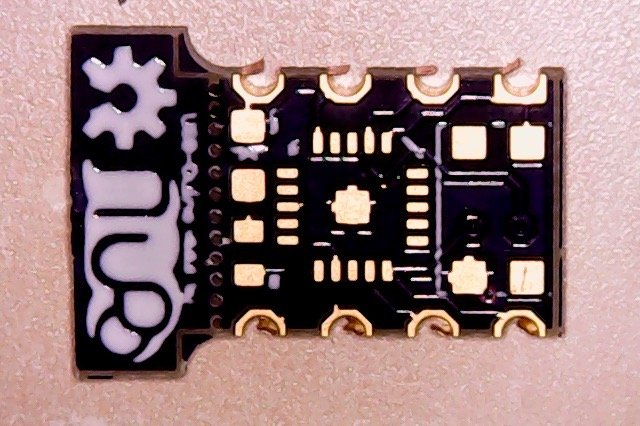

Вот так выглядит сама плата, увеличенная в несколько раз.

Маленькое, с восемью ножками и работает, как Arduino — что это? - 5

Маленькое, с восемью ножками и работает, как Arduino — что это? - 6

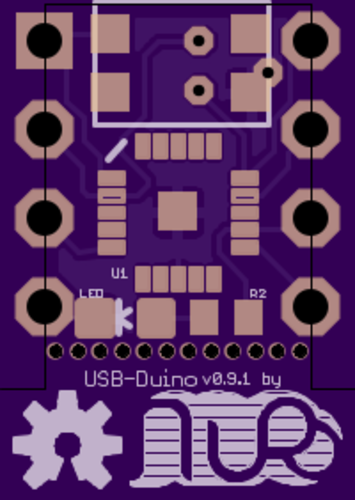

А вот макет платы:

Маленькое, с восемью ножками и работает, как Arduino — что это? - 7

Маленькое, с восемью ножками и работает, как Arduino — что это? - 8

Проект, в принципе, уже практически завершен, но автор еще ведет работу по оптимизации своего мини-Arduino. За обновлениями можно следить на страничке проекта вот здесь. Программное обеспечение для DIL-Duino автор выложит чуть позже, но если есть желание, можно попробовать «завести» плату и самостоятельно.
