Получаем потрясающий стереозвук на основе платы 3e Audio Д-класса

Собираем собственный аудио усилитель профессионального уровня не (очень) дорого - 1

Перевод статьи с сайта IEEE Spectrum, автор – Гленн Зорпет

Несколько лет назад я решил узнать, насколько дёшево можно сделать самому усилитель Д-класса аудиофильского качества. Тогда у меня получилось $523,43. Я смастерил достойный усилок, и статья на IEEE Spectrum всё ещё привлекает читателей и периодические вопросы о том, где можно достать запчасти.

Сожалею, но основные компоненты уже давно исчезли. Поэтому я направлял всех страждущих к наборам от Class D Audio, DIY Class D и Ghent Audio. И пару месяцев назад мне вдруг захотелось проверить, насколько лучше у меня получится сделать усилок сейчас, почти десять лет спустя. Часть мотивации возникла из-за ежегодных списков лучших стерео усилителей с сайта The Master Switch. В списке доминируют усилители стоимостью от $1000 (и десять из них стоят более $2000).

Модные аудио прибамбасы – моя слабость. Но давайте уже отложим в сторону чековую книжку и достанем паяльник. Если вы обладаете базовыми навыками пайки и работы с инструментами – сможете просверлить отверстия в алюминиевом листе? – вы может сделать высококачественное оборудование гораздо дешевле.

Вкратце, усилитель Д-класса работает, преобразуя аналоговый сигнал в переменную последовательность квадратных импульсов фиксированной амплитуды. Эти импульсы включают и выключают транзисторы, а выход транзисторов преобразуется обратно в аналоговый сигнал, более громкий. Когда я писал свою первую статью, аудиоустройства Д-класса были сравнительно новыми, и аудиофилы спорили по поводу того, могут ли они звучать так же хорошо, как устройства класса АБ или А.

Сейчас уже никто не спорит по этому поводу. На рынке представлено множество усилителей класса Д, и лучшие из них доминируют в верхних позициях списков.

Разработка и создание усилителя Д-класса – предприятие, достойное похвалы. Если вы решите пойти таким путём, я отдаю вам честь и предлагаю начать с прекрасной статьи Цезаря Чирилы на сайте All About Circuits. Но если всё, что вы хотите – это максимальное соотношение качества к цене, лучшей стратегией будет тщательно выбрать модуль усилителя и другие компоненты из огромного количества готовых вариантов. Именно это я и сделал. Не стоит благодарности.

Усилитель состоит из двух базовых компонент: источник питания и схема. После пары недель исследований и оценок я остановился на схеме EAUMT-0050-2-A усилителя Д-класса от 3e Audio, компании из Шэньчжэня. Она основана на прекрасном чипе усилителя от Texas Instruments, TPA3250, хорошо показавшем себя в сравнении с усилителями Д-класса, собранными из отдельных компонентов.

TPA3250 может работать с динамиками на 8 Ом или 4 Ом, а его эффективность составляет 92%, согласно данным от TI. Он может принимать симметричные входные сигналы (часто используемые в музыкальных студиях и других профессиональных вариантах применения) или односторонние (обычно используемые в потребительских аппаратах).

Собираем собственный аудио усилитель профессионального уровня не (очень) дорого - 2

Собираем собственный аудио усилитель профессионального уровня не (очень) дорого - 3

Собираем собственный аудио усилитель профессионального уровня не (очень) дорого - 4

Собираем собственный аудио усилитель профессионального уровня не (очень) дорого - 5

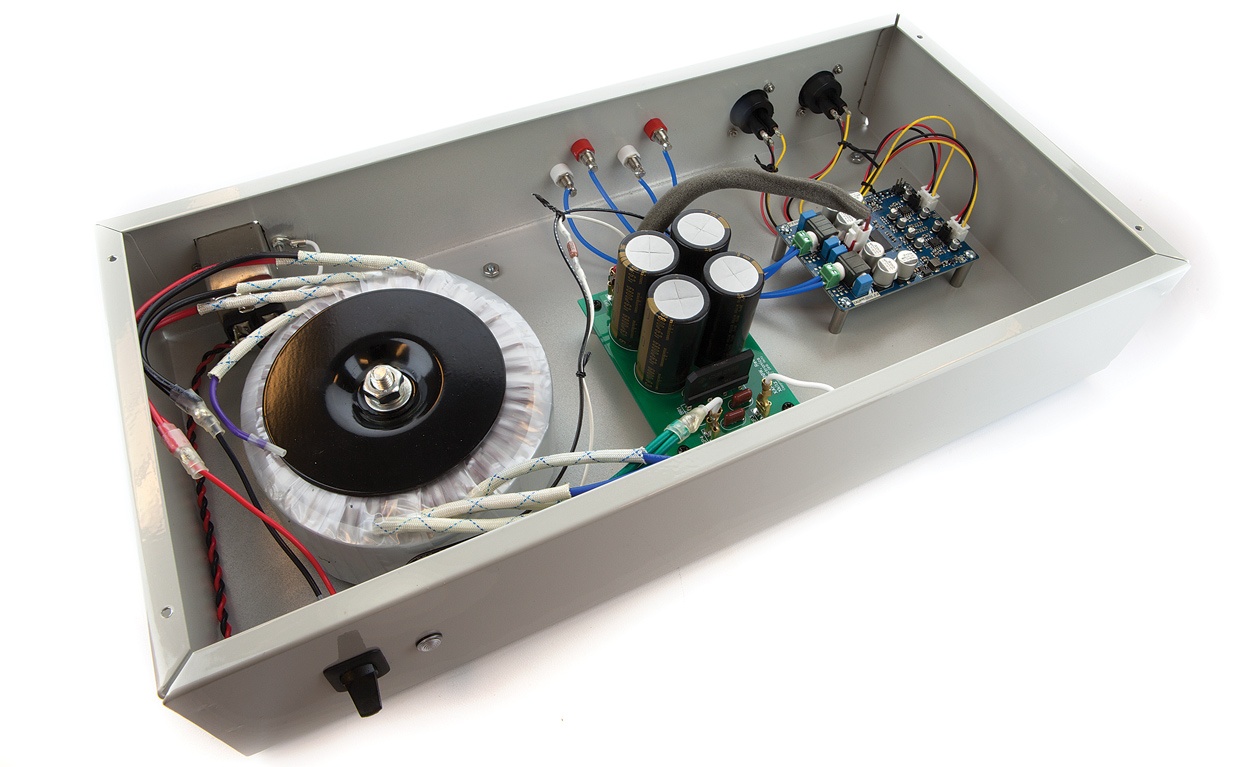

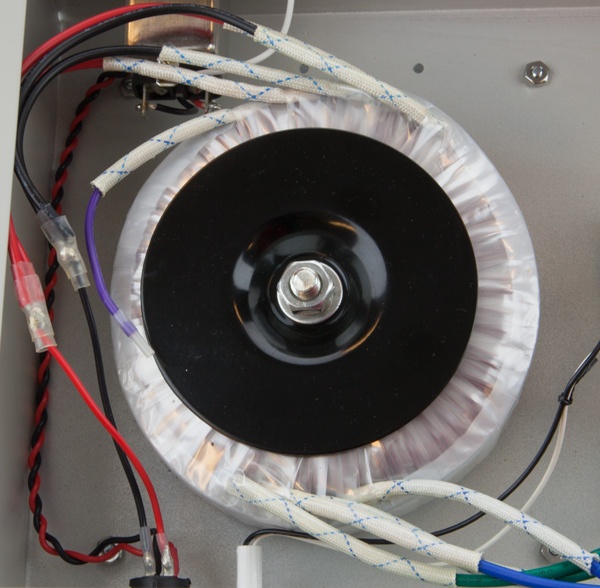

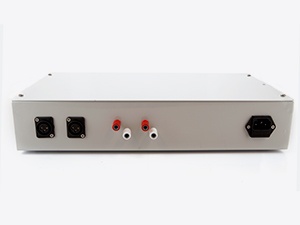

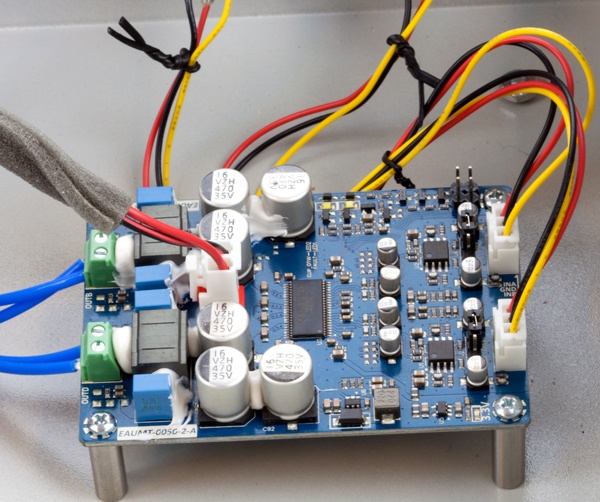

Музыкальная композиция: усилитель (вверху) использует коннекторы XLR (слева на фото) для ввода сигнала, типичные для профессиональной аппаратуры. Внутри его главные части – это трансформатор от AnTek Products Corp. (второй сверху), плата выпрямителя от Xkitz Electronics (третья сверху) и модуль усилителя от 3e Audio (внизу) на основе Texas Instruments TPA3250.

Результаты тестов с сайта 3e утверждают, что их плата на основе TPA3250 имеет коэффициент нелинейных искажений + шум (THD+N) в 0,0025% на мощности в 20 Вт и нагрузке в 4 Ом для сигнала в 1 кГц. Это безумно мало. Для сравнения, усилитель Д-класса nova300 от Peachtree Audio стоимостью в $2199, объявленный сайтом The Master Switch «самым лучшим усилителем этого года» имеет показатель THD+N равный 0,005% при прочих равных.

Нужно отнестись к этому критически и понять, что услышать разницу между THD+N в 0,0025% и 0,005% невозможно. Суть в том, что звуковая система, состоящая из усилителя на основе платы 3e стоимостью в $49, вместе с хорошим ЦАП и предусилителем может выдавать звук, сравнимый с high-end усилителем.

В качестве источника питания рекомендую нерегулируемый предназначенный для аудио источник от Xkitz Electronics, модели XAPS-500W ($30). На него следует подать ток 22 В от 200 ВА трансформатора от AnTek Products Corp., модели AS-2222 ($32). Если вы предпочитаете импульсный стабилизатор напряжения вместо линейного, прекрасным выбором станет SMPS300RS от Connex Electronic ($65, вместе с трансформатором). Если хотите сэкономить, на AliExpress есть плата выпрямителя HPOO всего за $15. На другом конце шкалы есть модуль Eltim PS-UN63RQ за €119. Доставка его в США обойдётся в дополнительные €81, поэтому для жителей Америки это не вариант (по ссылке представлен полный список запчастей).

Закончив с усилителем, я подключил его к 30-летним трёхканальным колонкам от Panasonic, которые я часто использую для проверок. Раздавшийся из них звук оказался таким классным, что я был поражён. За всё время я слушал через эти колонки штук 15 различных усилителей, включая ламповые стоимостью вплоть до $1200. Ни у одного из них не было такой чёткости звука и такого точного, детального, и вместе с тем плавного воспроизведения, как у модуля от 3e вместе с источником питания от Xkitz. По моему опыту, найти идеальный баланс точности, плотности басов и общей теплоты звука может очень малое количество усилителей. И данному усилителю это удалось.

Общая стоимость составила $259,01. Чуть больше половины стоимости предыдущего усилителя, выдававшего при этом звук похуже, построенного мною десять лет назад. В эту сумму входит $37,50 за профессиональную покраску корпуса порошковой краской. И я не рекомендую пропускать этот шаг, если только вы не профессионал в покраске алюминия. Усилитель класса high-end должен и выглядеть соответственно. Но, возможно, об этом можно будет как-нибудь поспорить.
