Приветствуем любителей LED-ламп на страницах блога Prestigio!

Сегодня мы поговорим об одной животрепещущей и крайне популярной в последнее время теме, а именно filament (или, по-русски, нитевидных) светодиодных лампах. На Geektimes им посвящено множество статей (1, 2, 3), однако они не затрагивают разбор ламп и сравнение их температурных характеристик. Поэтому специально для Вас, уважаемые читатели, мы провели подробный анализ ламп разных производителей, включая измерение температуры светодиодных нитей. И под катом мы постараемся ответить на вопрос: а так ли хороши filament лампы, как их малюют нам представляют маркетологи?

Предыстория вопроса

Когда речь заходит о новой технологии, то сразу встаёт один из важнейших вопросов: а как эта технология вливается в общую технологическую «эко-среду»? Обычно революционные технологии просто не вписываются в привычный ход вещей, и приходится прилагать огромные усилия для внедрения революционных продуктов. К примеру, так было с возобновляемыми источниками энергии, устанавливаемых на частных домах, когда стоимость «комплекта» просела на порядки, а в некоторых местах нашей планеты людям ещё и доплачивают за выработку электроэнергии, что потребовало пересмотра отношений между производителями и потребителями электричества. Совершенно аналогичная история приключилась с электрокарами, когда индустрия разделилась и пошла двумя путями: гибриды и полноценные электромашины с отдельными «заправочными» станциями.

Лет 5 назад светодиодное освещение начало активно завоёвывать своих приспешников и адептов. Инженеры долго пытались приспособить двумерные от природы источники света для трёхмерного освещения (чего только стоят лампы в виде кукурузных початков). Об этом писалось несколько раз, как тогда, так и совсем недавно.

И вот на рынок были выпущены filament-лампы. Казалось бы, что найдено пусть не идеальное, но оптимальное решение проблемы, когда и «овцы сыты и волки целы»: лампочка практически ничем не отличается от лампочки Ильича как форме, так и по содержанию, только нить вольфрамовая заменена на нить светодиодную. Даже старым стеклодувным заводам и мастерским нашлась работа. Сейчас предлагается использовать керамическую полупрозрачную подложку для улучшения радиального распределения светового потока ламп (например, Crystal Ceramic MCOB).

Что ж это за загадочный filament? Кратко об устройстве нити

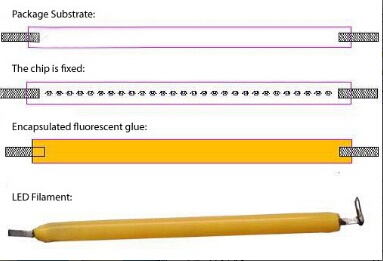

Нить (filament) представляет собой пирог, состоящий из нескольких компонент. Тонкая стеклянная (не так хорошо проводит тепло) или сапфировая/керамическая (хорошо проводит тепло) подложка – зависит от жадности производителя – с двумя контактами по краям. На эту подложку устанавливаются светодиодные чипы, которые соединяются последовательно тончайшей золотой нитью. Затем вся конструкция заливается люминофором и, вуаля, filament готов.

Взгляд изнутри: а так ли хороши Filament-лампы? - 2

Схема устройства светодиодной нити

Идея, заложенная в данный тип светодиодов, проста: попытка выжать ещё чуть-чуть лм/Вт, ведь в такой конструкции не важно, куда излучает светодиод, в отличие от SMD. Свет всё равно, достигнет люминофора и даст тёплую компоненту (зелёный и красный цвета).

Однако, несмотря на неоспоримые преимущества перед SMD светодиодами, у filament ламп существует ряд проблем, которые почему-то не хотят замечать. Например, в «стандартной» компоновке с SMD-диодами, довольно массивная алюминиевая подложка и корпус эффективно отводят тепло, тогда как в нитях единственный способ отвода тепла – фактически лишь конвекция и диссипация через стенки стеклянной колбы. То есть, банальный перегрев постепенно убивает как сами диоды (падение яркости с температурой), так и люминофор (страдают индекс цветопередачи CRI или Ra и цветовая температура CCT). Да, такой метод «перегрева» работает для вольфрамовой лампы, потому что газ в ней частичной способствует регенерации нити в процессе использования, но не более того. Подробнее про перегрев с научной точки зрения можно почитать тут. Как следует из представленной статьи относительно безвредным можно считать температуры порядка 60-70 градусов.

В двух словах для рядового потребителя перегрев или недостаточный теплоотвод от светодиодов означает только одно – кратное (иногда на порядки) ухудшение характеристик светодиодных ламп

Взгляд изнутри: а так ли хороши Filament-лампы? - 3
Чтобы данную точку зрения подтвердить или опровергнуть, надо запастись лампами, взять обычные светодиодные лампы для сравнения и поэкспериментировать… в том числе и с измерением температуры, в чём нам поможет тепловизор компании Flir 5-ой серии с матрицей в 240 на 320 пикселей. С помощью данной камеры была измерена температура как на колбе в течение получаса, так и на самих светодиодах после удаления колбы.

По традиции выводы для спешащих представлены в двух итоговых таблицах в самом конце статьи. А любителей основательных разборок милости просим в часть экспериментальную.

Часть экспериментальная

Итак, для экспериментов были взяты три лампы разных производителей: дешёвая китайская лампочка с Ebay от компании CroLED (на самом деле по цене эквивалентен Eglo), другая лампа фирмы Eglo из местного Леруа Мерлен и многоуважаемый и широкоизвестный Phillips. Да, стоит отметить, что возможно лампочка с Ebay НЕ имеет никакого отношения к фирме CroLED.

CroLED: китайское качество Ebay

Начнём с filament-лампы из Поднебесной. Лампочка прибыла из Китая в простой картонной коробке с минимум информации на ней (температура, мощность и напряжение питания. Честно признаться, ожидания были сами разные, но реальность оказалась намного суровее. Коэффициент пульсаций составил 67% (!), мне кажется, что это рекорд! Фактически лампочка гасла и разгоралась снова с периодичностью 10 мс. Цветовая температура отличалась в меньшую сторону от того, что указано в магазине продавца на Ebay.

Взгляд изнутри: а так ли хороши Filament-лампы? - 4

NB: Все представленные в статье лампы имеют стеклянную колбу. И хотя она может выдержать падение на пол, будьте осторожны при обращении с ними!

Разбор лампочки выявил одну интересную особенность конструкции – а именно драйвер. Точнее его полное отсутствие: лампочка питается через банальный диодный мост MB10F с парой резисторов и огромным твердотельным конденсатором. Зато компактно!

Взгляд изнутри: а так ли хороши Filament-лампы? - 5

Светодиоды расположены на матовой (!) подложке в количестве т штук. Каждый светодиодные чип выполнены из сапфировой текстурированной подложке типа «звёздочка». Чипы совершенно небольших размеров – меньше человеческого волоса.

Почему производителю выгодно делать ультра-маленькие светодиоды?

Интересный вопрос. Одна и причина чисто экономическая. Маленькие светодиодные чипы просто не требуют дополнительных золотых контактов для равномерного распределения электрического поля и, соответственно, равномерной светимости по всему диоду.

Другая причина – теплоотвод. Не имеет смысла ставить мощный большой светодиод на подложку, которая относительно плохо проводит тепло.

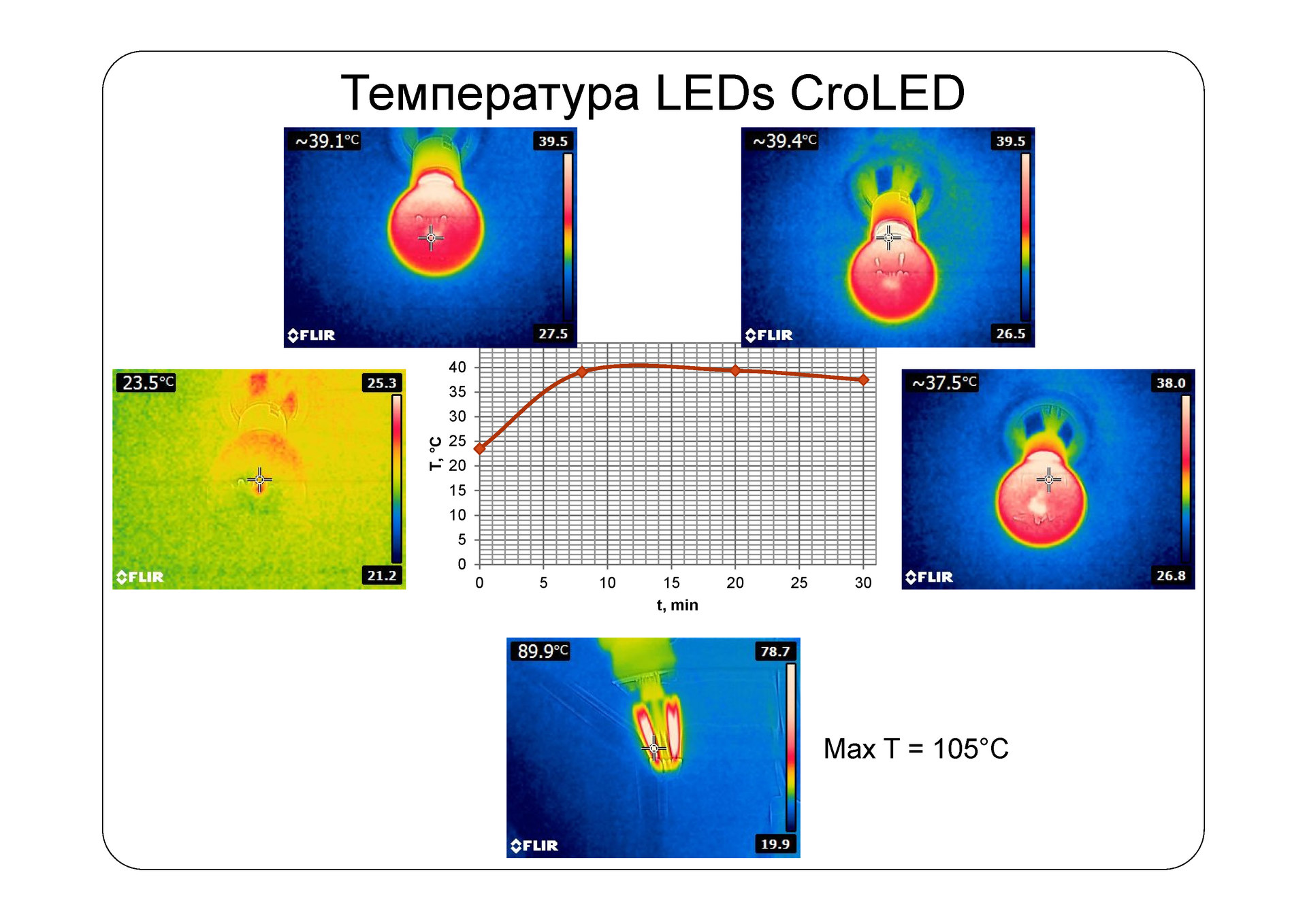

А что там с температурой? — спросит читатель. Да, температура на колбе за 5-7 минут достигает примерно 40 градусов и остаётся таковой в течение получаса.

Но давайте теперь заглянем под колбу нашей лампе. После удаления стекла и замера температуры выяснилось, что нити очень быстро (буквально за 1 минуту) нагреваются до почти 90 градусов, а в некоторых местах, по-видимому, там, где расположены светодиоды, температура достигает более 100 градусов.

Взгляд изнутри: а так ли хороши Filament-лампы? - 6

Eglo: обычная ламп с обычными характеристиками

Следующая лампа от компании Eglo, у которой, между прочим, есть представительство и в РФ, в общем и целом порадовала своими характеристиками. Пульсаций на частоте 100 Гц составили около 6%, при этом цветовая температура и CRI вполне соответствуют заявленным характеристикам.

Взгляд изнутри: а так ли хороши Filament-лампы? - 7

Лирическое отступление к вопросу про мерцание

К одной из статей на D3 пользователь justicebest написал следующее:

Про 300 Гц сказано в ГОСТ Р 54945–2012 (1 Область применения) и в СНиП 23–05–95 (пункт 7.14). Даю ещё ссылку на медицинское исследование.

Где сказано:

Примечание — Коэффициент пульсации освещенности учитывает пульсацию светового потока до 300 Гц. Пульсация освещенности свыше 300 Гц согласно [1] не оказывает влияния на общую и зрительную работоспособность.

Таким образом, мерцание до частоты 300 Гц всё-таки не желательно.

Внутри лампы находятся также четыре нити светодиодов, как и в китайской лампе. Внутри спрятан драйвер на базе конденсаторного балласта. Светодиоды несколько больше – 113 на 57 микрон, чем в предыдущем случае. Однако они крайне плохо закреплены на опять-таки матовой подложке.

Взгляд изнутри: а так ли хороши Filament-лампы? - 8

Что же касается температуры, то лампочка быстро (за те же 5-7 минут) разогревается до температуры порядка 50 градусов. И нити вновь демонстрируют температуру ~90 градусов. Прям, как проклятие конструкции лампы «накаливания» какое-то!

Взгляд изнутри: а так ли хороши Filament-лампы? - 9

Phillips: качество превыше всего

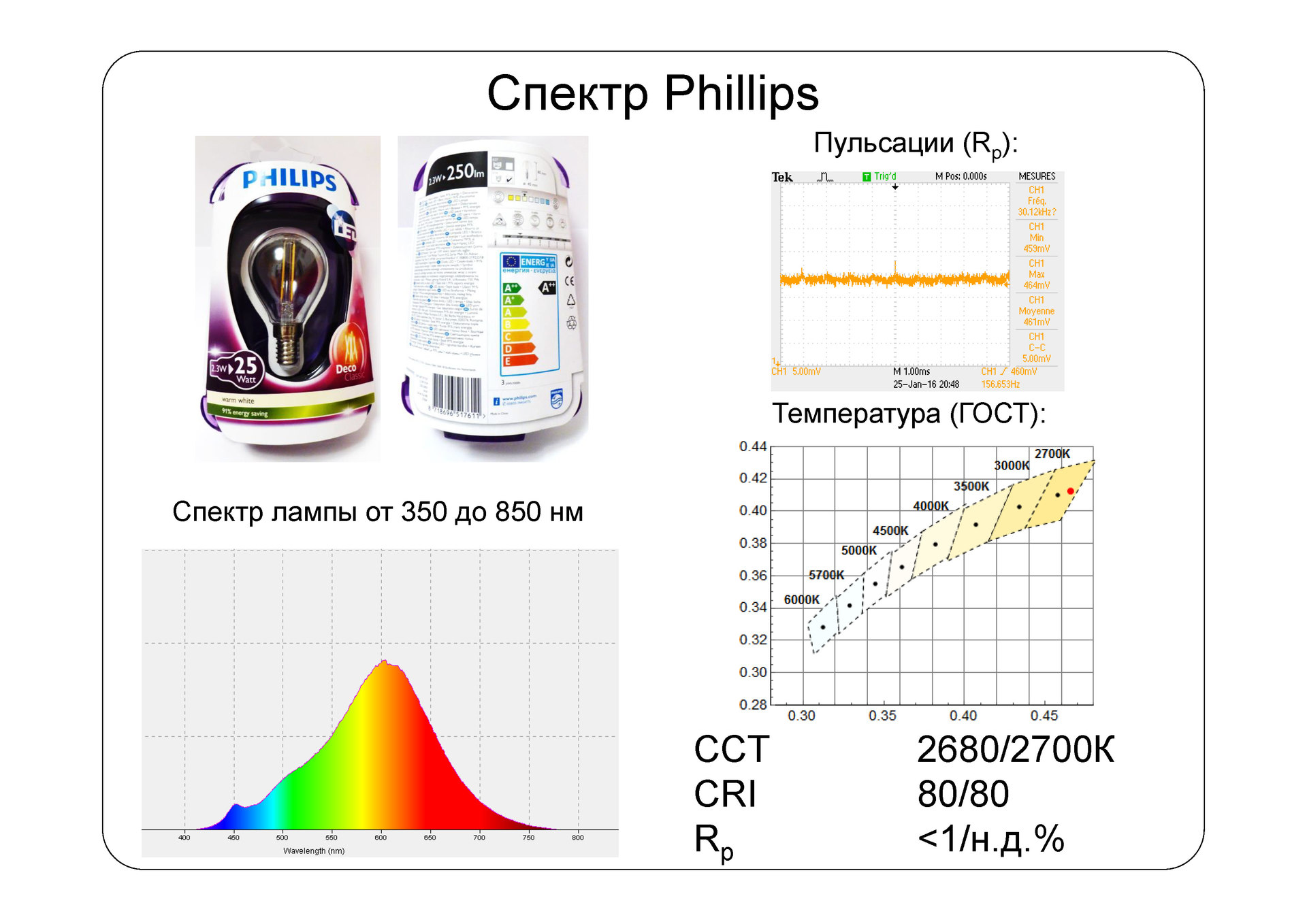

Последняя протестированная лампочка производства компании Phillips. Удивительно, но эта лампочка в корпусе Е14 демонстрирует отличное соответствие заявленным характеристикам и крайне низки уровень пульсаций.

Взгляд изнутри: а так ли хороши Filament-лампы? - 10

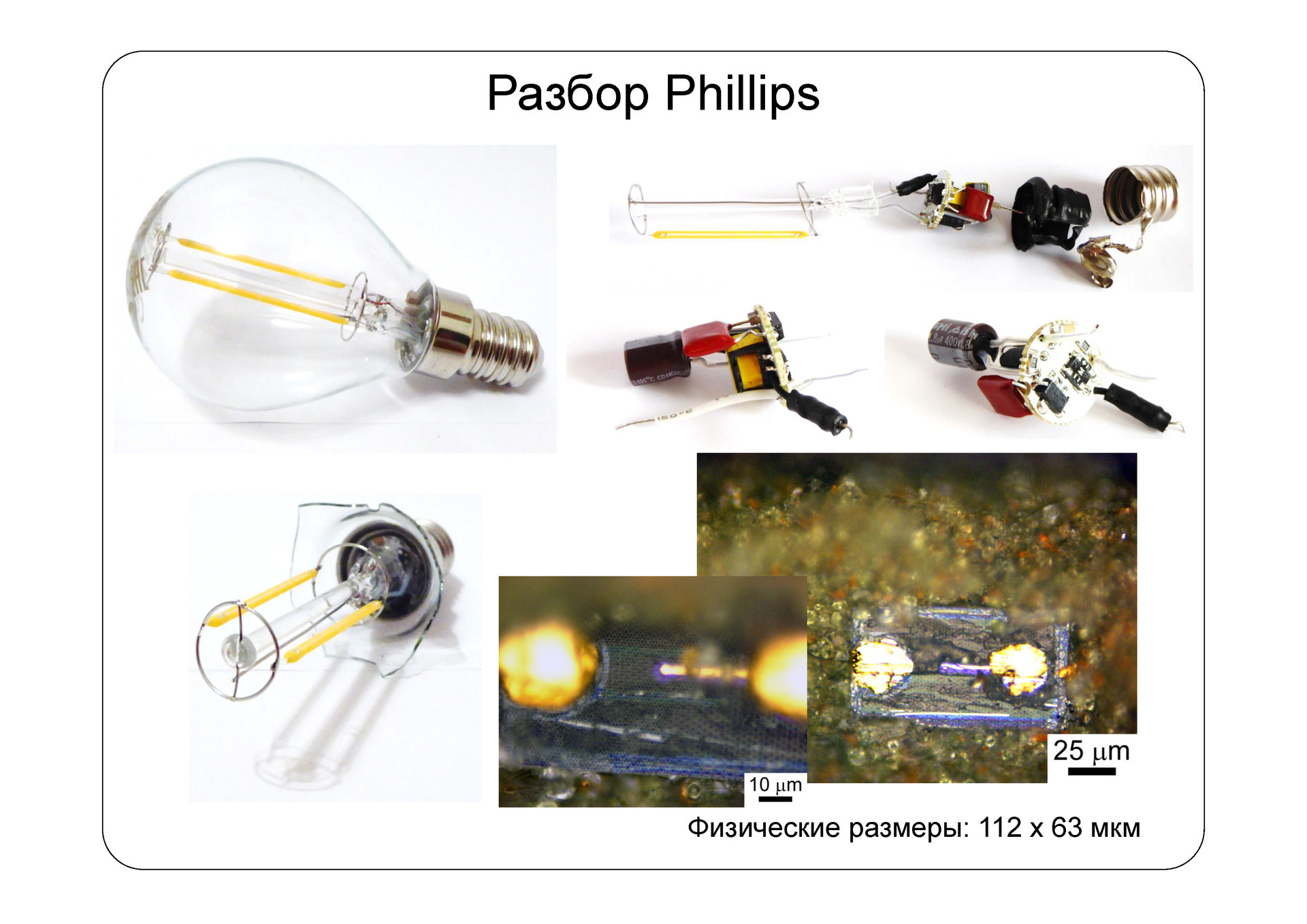

Чем это обусловлено, ведь цоколь E14 гораздо меньше E27? – зададитесь Вы вопросом. Всё гениальное просто: у Phillips хорошие, очень хорошие инженеры, которые способные создать ультра-компактный драйвер (обратноходовый преобразователь) так, чтобы он уместился в патрон E14, при этом драйвер обеспечивает крайне низкий уровень пульсаций (<1%).

В самой лампе всего две светодиодные нити, так как она потребляет всего 2.3 Вт. Светодиодные чипы размещены на прозрачной подложке и аналогичны по размерам тем, что используются в лампах Eglo, но с иной текстурой подложки – «щит». Как уже отмечалось выше против законов теплофизики не попрёшь.

Взгляд изнутри: а так ли хороши Filament-лампы? - 11

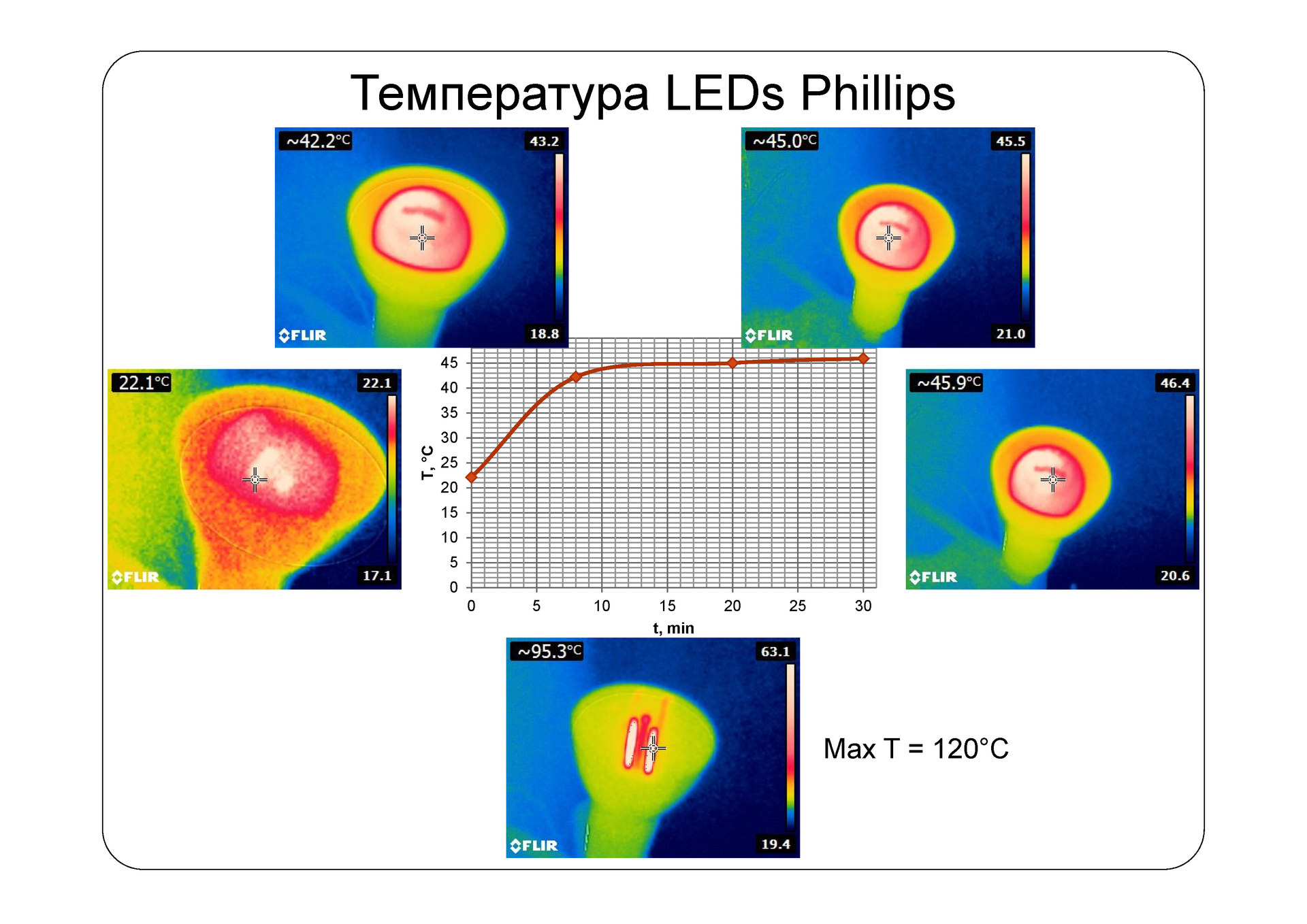

Примерно за 10 минут колба лампы прогревается до ~45 градусов (две нити медленнее «прогревают» всю лампу). Однако температура нитей без стеклянной колбы составила всё же 95 градусов, местами – повторимся, скорее всего, в месте крепления светодиодных чипов к подложке – достигая значений в 110-120 градусов.

Взгляд изнутри: а так ли хороши Filament-лампы? - 12

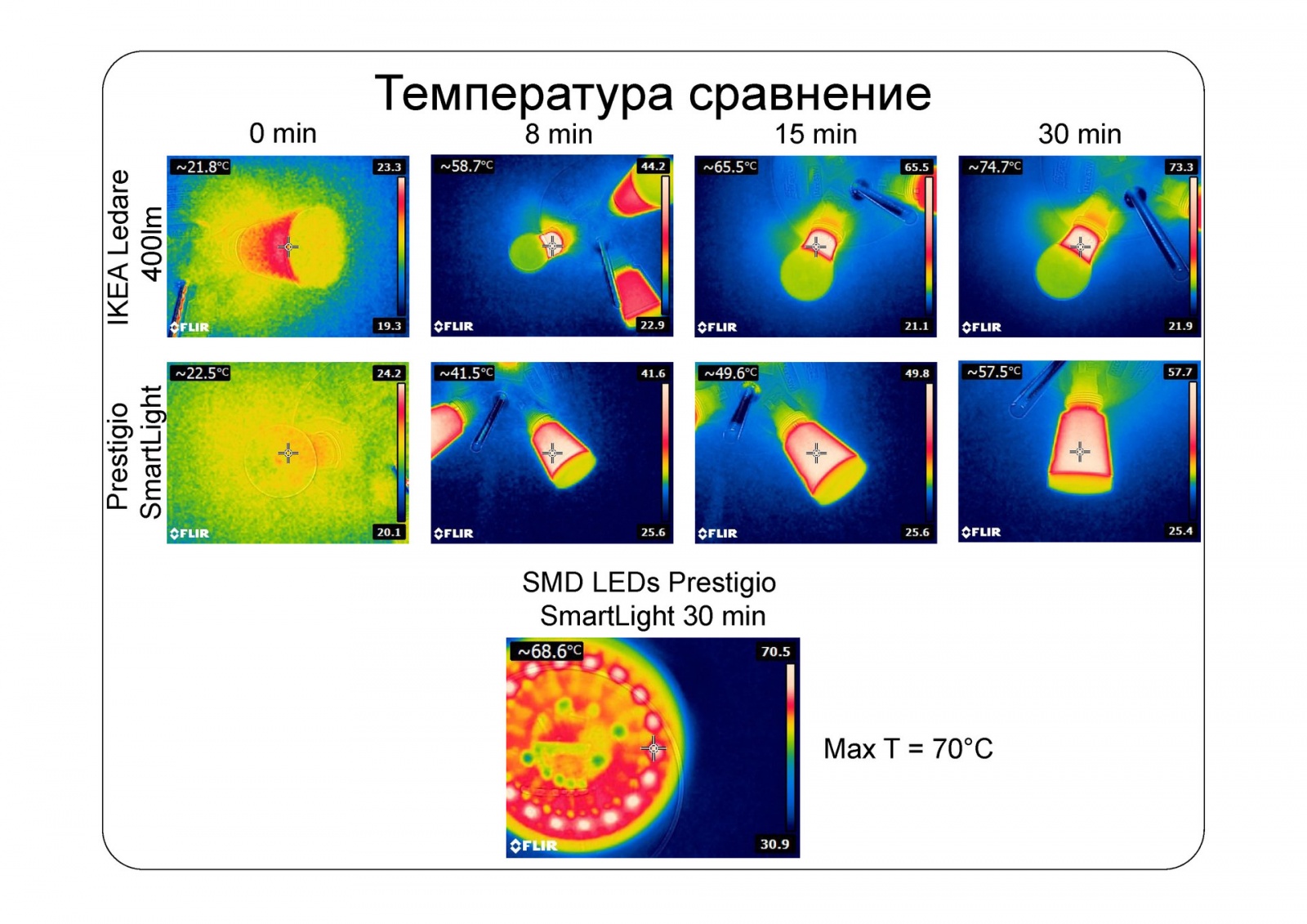

Чтобы не быть голословным при вынесении вердикта относительно filament-ламп, мы добавим несколько фотографий уже знакомых ламп IKEA и мощных умных ламп Prestigio, о которых мы поговорим в следующий раз. Корпус лампы IKEA прогревается до 75 градусов в течение полчаса, а умной лампы Prestigio до 58. При этом SMD светодиоды ламп Prestigio, к примеру, на максимальной мощности нагреваются лишь до указанной в самом начале статьи «безопасной» температуры 60-70 градусов.

Взгляд изнутри: а так ли хороши Filament-лампы? - 13

Выводы

Давайте теперь подведём некоторые итоги и постараемся ответить на вопрос: стоит ли игра свеч filament’ов?

Взгляд изнутри: а так ли хороши Filament-лампы? - 14

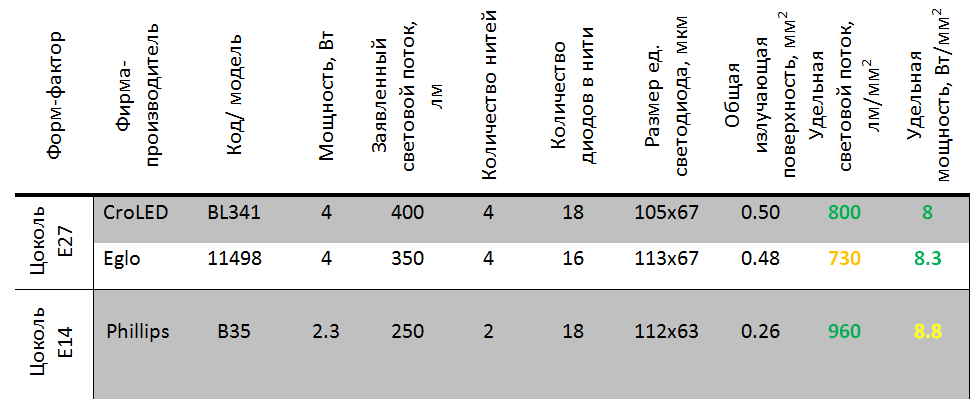

  1. По традиции, полученные данные тестирования сведены в таблицу ниже. Но, на мой взгляд, не стоит доверять заявленному световому потоку китайской лампы, так и остальные характеристики не внушают доверия. У производителей ширпотреба есть привычка завышать результаты. В остальном лампы Eglo и Phillips соответствуют заявленному на упаковке, а Китай — Вы сами всё прекрасно понимаете…

    Пожалуйста, сэкономьте своё здоровье и время – запрашивайте результаты тестирования, прежде чем покупать LED-лампы на Ebay, да и в обычных магазинах тоже скоро придётся ввести данную меру!

    Взгляд изнутри: а так ли хороши Filament-лампы? - 15

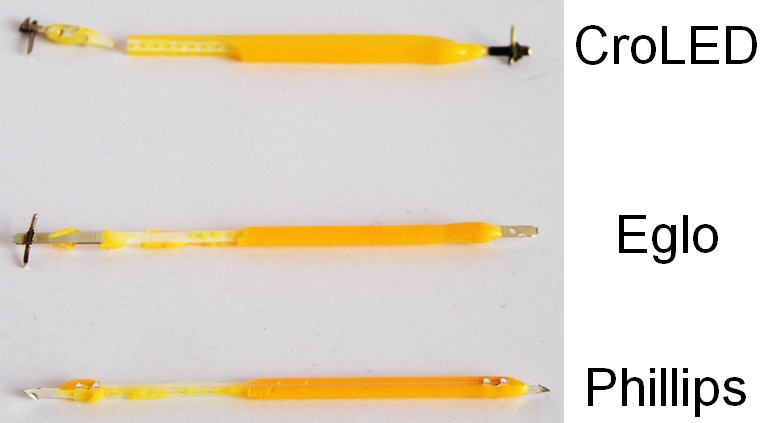

  2. Сравнение спектров не выявило сколь либо значимых отличий: во всех лампам, скорее всего, используется один и тот же люминофор, который и даёт тёплый ламповый filament-свет. Есть небольшие вариации компоненты синего цвета, что прослеживается в значении цветовой температуры выше: у Eglo самая тёплая, Phillips посерединке, у CroLED «самая холодная».
    Взгляд изнутри: а так ли хороши Filament-лампы? - 16
  3. Если говорить о какой-то технологичности, то лишь Phillips имеет право называться хорошей и безопасной лампой с нормальным драйвером, в очередной раз подтверждая статус ведущего игрока на рынке.
    Все протестированные лампы имеют удивительно однотипные значения удельного светового потока и удельной мощности. Эти значения сопоставимы со средними показателями SMD-ламп. Видимо, теплопередача и нагрев светодиодов существенно ограничивают эти характеристики в сравнении с обычной компоновкой на основе SMD сборок светодиодов.

    Взгляд изнутри: а так ли хороши Filament-лампы? - 17

  4. И самое вкусное припасено на десерт. Измерения температуры самих нитей с помощью ИК-камеры (тепловизора) — надеемся — убедительно показывают и доказывают, что filament технология не может являться полноценной заменой обычных SMD ламп с алюминиевым радиатором и гораздо более эффективным теплоотводом. Плюс добавим существенно органиченное пространство для драйвера и в результате мы получим, что яркие и мощные светильники с продолжительным сроком службы на основе filament создать будет проблематично (уже 12 Вт лампы зачастую снабжены радиатором).

В следующей статье мы продолжим ковыряться в лампах и заглянем под юбку под радиатор лампочкам Prestigio, в том числе и смарт лампам, управляемым по протоколу BlueTooth. Будем посмотреть, что там интересненького!

PS: В прошлом обзоре и сравнении ламп IKEA и Canyon пользователь kenbik предложил протестировать лампы на электромагнитные помехи с помощью FM-радиоприёмника. Старого приёмника не нашлось, поэтому в ход пошла гарнитура SBH-52 со встроенным FM-приёмником.


Отчитываюсь: Из установленных ламп IKEA, Gauss и умных лампочек Presigio, только LED-лампы IKEA заметно гудят. Причём все: что E27, что E14 и разные по мощности. Gauss практически не шумит, равно как и Prestigio (не забываем, всё же в современных устройствах стоит эффективное шумоподавление).
