Как мы (не) нашли снайпера при помощи квадрокоптера

в 13:32, , рубрики: Блог компании Хакспейс Neuron, Видео-техника, видеосъемка, гаджеты, мультикоптеры, Научно-популярное, разведка, снайпер

Вполне серьезная модель дрона-разведчика, которая может залететь за угол или подняться на высоту 9+ этажного дома, транслируя видео в прямом эфире, за 12.000 рублей.

Как мы (не) нашли снайпера при помощи квадрокоптера - 1
Изначально у меня была задумка сделать сюжет о том, как с помощью данного дрона легко обнаружить снайпера в заброшенном доме. А почему бы и нет? Скорость, с которой я набирал высоту — 3 этажа за 5 секунд, скорость горизонтального полета еще выше. Время полета — 9 минут. 9-ти этажный дом с 20-ю столбцами окон можно успеть просканировать (15 сек на подъем на 9 этажей + 2 сек на смещение вбок+ 15 сек на опускание)* 10, при условии что один человек полностью управляет коптером, а второй внимательно смотрит за содержимым картинки на предмет признаков человека/винтовки.

Но после нескольких звонков своим знакомым с просьбой «мне нужна винтовка», я получив ответ «Леха, понятно что кризис, но не до такой же степени», мой энтузиазм поутих, и я сосредоточился на повышении пилотажного мастерства (прокачался в выполнении сальто и скоростного прохождения трассы).

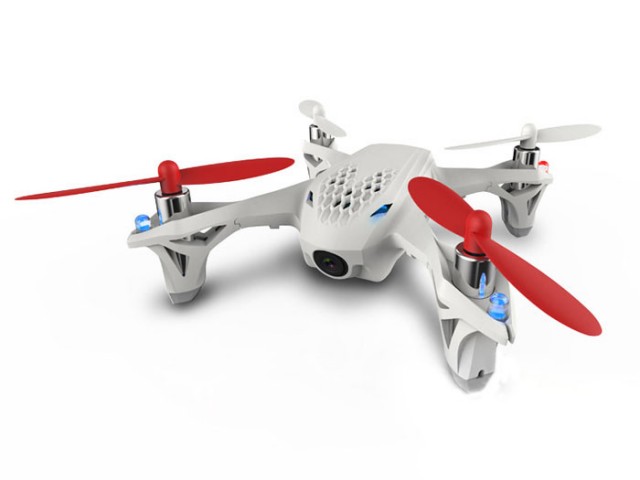

Итак, позвольте представить вам радиоуправляемый квадрокоптер Hubsan X4 H107D c транслирующей видеокамерой и аппаратурой 2.4G (спасибо магазину Ypapa.ru за предоставленное оборудование).

Под катом — снайпер, которого я все же нашел, а так же описание клевого квадрокоптера и несколько видео с тестом на скорость полета (25 миль/ч), тестом высоты 100+ метров и DIY-примочки

Снайпер, которого я смог найти

Как мы (не) нашли снайпера при помощи квадрокоптера - 2

Характеристики

  • Размеры: 70 х 70 мм
  • Мотор: коллекторный — 4 шт
  • Частота управления пульта: 2,4 ГГц,
  • Частота трансляции видео изображения: 5.8 ГГц,
  • Количество каналов управления: 4
  • Гироскоп: 6-axis gyro
  • Аккумулятор: 3.7V 380mAh
  • Зарядка от USB порта компьютера
  • Видеокамера: 0.3 MP разрешение 720 x 480 (видео транслируется на пульт управления в реальном времени)
  • Время полета: до 9 минут
  • Время зарядки: до 40 минут

Пульт
Очень близок к профессиональным пультам.
Очень точное управление (по сравнению с игрушечными пультами).

  • Транслирует видео в реальном времени на пульт управления с разрешением 720 на 480
  • Записывает видео на карту памяти (качество видео будет без помех, которые есть на пульте).
  • Можно смотреть записанные видеоролики сразу на пульте управления.
  • Дальность действия пульта 150-200 метров (я улетал метров на 70, это практически предел видимости габаритных огней).
  • Система автоматический стабилизации (позволяет справиться со сквозняками в квартире и несильным ветром на улице, я летал даже в снегопад).
  • Умеет делать сальто (в направлениях «к себе-от себя» и «вправо-влево»).
  • Дополнительная защита лопастей и 4 дополнительные лопасти уже в комплекте.
  • Отзывчивое управление (легко посадить на площадку-мишень размером с книгу).
  • Полеты глазами птиц на высоте 17-этажного дома с использованием очков (очки продаются отдельно)

Очки для данного вертолетика:
Изображение передается на очки по выделенному каналу связи в режиме реального времени, на виртуальном мониторе очков отображается все, что попадает в поле зрения видеокамеры. Благодаря высокой частоте обновления изображения и выделенному каналу передачи видео, изображение передается без задержек и лагов.

Характеристики:

  • Виртуальный размер экрана: 72 дюйма
  • Разрешение видео: 300 * 224 мм
  • Дисплей: на основе FLCOS матрицы
  • Цветность: 256 оттенков
  • Срок службы: 50000 часов

Американские военные решают вопрос вот так:
Как мы (не) нашли снайпера при помощи квадрокоптера - 6

Красивое видео с демонстрацией возможностей, в т.ч. посадка на лист лотоса в пруду

Тест скорости на автомобиле от зарубежных коллег

Тест высоты в Москве

Немцы подняли свой Хабсан на 100+ метров

Батареи хватает на 8-12 минут полетов, так что всем советую закупить еще 2-3 запаснах батареи и зарядных устройств, чтобы вдоволь налетаться 30-40 минут

Умельцы вставляют батареи повышенной емкости

DIY

Квадрокоптер разбирается и собирается за 5 минут. Вот что у него внутри
Как мы (не) нашли снайпера при помощи квадрокоптера - 8

Как мы (не) нашли снайпера при помощи квадрокоптера - 9

Как мы (не) нашли снайпера при помощи квадрокоптера - 10

Как мы (не) нашли снайпера при помощи квадрокоптера - 11

Наткнулся в интернете на интересное видео от американских и китайских самоделкиных о Habsan 4x FVP

Вывод

Если вы уже обладаете начальными навыками(не врезаетесь в стены или в кошку, не путаете верх и низ, право и лево, умеете калибровать пульт, можете облететь комнату с людьми, никого не задев и пр) управления дроном (а для этого отлично подходит более легкая версия Hubsan X4 2.4G), то для того, чтобы научиться управлять на профессиональном пульте, научиться летать по камере (FVP), и сделать очередной шаг к управлению дронами, которые стоят более 500$, описанная мною модель является идеальной.
И добро пожаловать в клуб пилотов беспилотников.

П.С.

Мультикоптеры для тех кто хочет освоить азы пилотирования

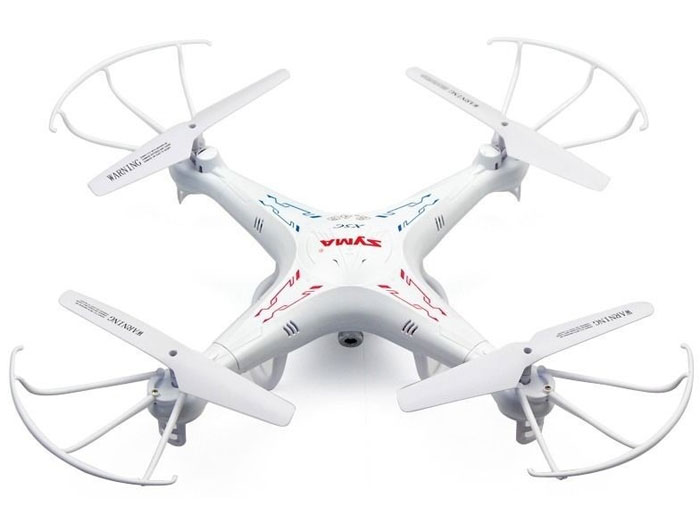

Syma X5C — миниатюрная копия DJI

Характеристики:
Полетное время 7-10 минут;
Длина: 31 см,
Вес фюзеляжа: около 75 г,
Размеры фюзеляжа: 330 x 330 x 75 мм,
Аккумулятор: Li-Po 3.7V 500mAh,
Зарядное устройство
Время зарядки: около 60 минут,
Диапазон дистанционного управления: около 150 метров,
Управление: четырехканальное, 2,4 GHz.
Стоимость: 5300 рублей

WLToys V262

Характеристики:
Размеры: ДхШ 550 х 550 мм
Размер по диагонали: 615 мм
Мотор: коллекторный — 4 шт
Частота управления пульта: 2,4 ГГц,
Количество каналов управления: 4
Гироскоп: 6-axis gyro
Аккумулятор: 7.4V 850mAh Lipo
Зарядка 60-90 минут
Время полета: до 8-10 минут
Дальность управления до 150 метров
Стоимость: 5700 рублей

MJX T40C Shuttle

Характеристики:
Длина вертолета: 81,0 см.;
Высота: 31,5 см.;
Дальность действия пульта: 100 метров;
Полетное время: около 10 мин.;
Время зарядки: 120 мин.;
Вес вертолета: 655г.;
Аккумулятор: 7.4V 1500mAh.
Видео: C4001 camera, MicroSD card 1Gb, Card Reader
Требуется 3 батарейки АА типа для пульта управления.
Цвет: желтый, малиновый
Стоимость: 6300 рублей
