Защита от DDOS атак средствами BGP

в 8:26, , рубрики: BGP, blackhole, ddos, juniper, информационная безопасность, Сетевые технологии, метки: , , ,

Сервера, размещенные в сети администрируемой мной AS, часто подвергаются различным DDOS атакам. Целью атакующих могут быть, как отдельные ресурсы размещенные на серверах, сами сервера и вся площадка в целом. С каждым месяцем количество, сложность и мощность атак возрастает. Атаки в 300-400Мб/с выросли до 70-80Гб/с. В этой ситуации не все атаки могут быть отражены тюнингом серверов, а крупные атаки могут помешать работе и всей площадки в целом. Бороться с такими атаками необходимо силами всей команды хостинга. Сетевые администраторы также должны иметь средства борьбы с такими атаками на сетевом уровне. О таких средствах и пойдет речь под катом.

В статье будет рассматриваться основной метод защиты от DDOS атак средствами динамической маршрутизации: — метод Blackhole («черной дыры»).
Этот метод позволяет полностью прекратить поток трафика на атакуемый сервер и снять нагрузку с каналов AS и провайдера. В условиях предоставления услуг виртуального хостинга высокой доступности этот метод является крайней мерой, но остается эффективным средством для борьбы с крупными DDOS атаками, когда другими средствами справиться не удается.

Поясним несколько терминов, которые будут встречаться в статье:
BGP (Border Gateway Protocol) — основной протокол динамической маршрутизации в глобальной сети интернет. Позволяет маршрутизаторам обмениваться таблицами маршрутизации. Предоставляет гибкие средства для управления трафиком.
BGP community — атрибут протокола динамической маршрутизации BGP, позволяющий устанавливать определенные метки на передаваемые маршруты. Атрибут позволяет создавать и устанавливать пользовательские значения (установлен только рекомендуемый формат community) и на их основании гибко настраивать фильтры маршрутизатора.
peering — установленная сессия BGP для обмена маршрутами.
Анонсирование сети — в терминологии протоколов динамической маршрутизации, отправка маршрутов из локальной таблицы маршрутизации соседнему маршрутизатору.
AS (Autonomous System) — набор IP-сетей, управляемых одним оператором по установленным правилам глобальной сети Интернет.
eBGP (External Border Gateway Protocol) — тип обмена маршрутами по протоколу BGP между маршрутизаторами разных AS.
iBGP (Internal Border Gateway Protocol) — тип обмена маршрутами по протоколу BGP между маршрутизаторами внутри AS.
policy-statement — в рамках конфигурации маршрутизаторов Juniper представляет собой набор правил, определяющих условия фильтрации маршрутов, получаемых или передаваемых по протоколам динамической маршрутизации.
DDOS (Distributed Denial of Service) — распределённая атака типа «отказ в обслуживании». Атака, для которой используется сеть компьютеров по всему миру зараженных вредоносным программным обеспечением (ботнет), осуществляющих генерацию трафика или атаку на жертву.
UDP Amplification — разновидность DDOS атаки, для реализации которой используются сторонние сервера с открытыми UDP портами и службами SNMP, NTP, DNS. Как правило этот вид атаки направлен на пропускную способность канала жертвы.
ISP (Internet Service Provider) — организация, предоставляющая услуги доступа к сети Интернет, попросту — провайдер.

BGP blackhole

Blackhole позволяет управлять трафиком на уровне провайдера, до попадания в нашу AS. Он эффективен для борьбы с крупными атаками на пропускную способность канала (чаще всего DNS Amplification). В классической схеме метод предполагает выставление next-hop для анонсируемого маршрута на ip адрес из приватной сети. Так как у магистральных провайдеров маршруты до приватных сетей, по большей части, должны быть направлены в Null0 (Cisco терминология, в Juniper — discard) пакеты с адресом назначения из этой сети буду автоматически отбрасываться — попадать в «черную дыру» еще в сети провайдера. К сожалению, в реальных сетях магистральных провайдеров не всегда установлены маршруты приватных сетей в Null0, так как сами провайдеры используют эти адреса для маршрутизации или попросту не следуют рекомендациям RFC. Для установки blackhole, чаще всего, используются расширенные возможности управления маршрутами BGP — BGP community. Метод реализуется путем создания специальной группы (community) для маршрутов, трафик которых необходимо направить в «черную дыру». В момент начала атаки у сетевого администратора атакуемой AS будет возможность передать маршрут с длинной маски /32 подкрепив его этим community, тем самым сообщив маршрутизаторам ISP о том, что пакеты до этого ip адреса должны отбрасываться. Фильтрация пакетов на стороне ISP может осуществляться как с помощью ACL так и с помощью Null интерфейса, но наиболее правильных подход предполагает рекурсивный blackhole. Схематически метод рекурсивного blackhole показан ниже:

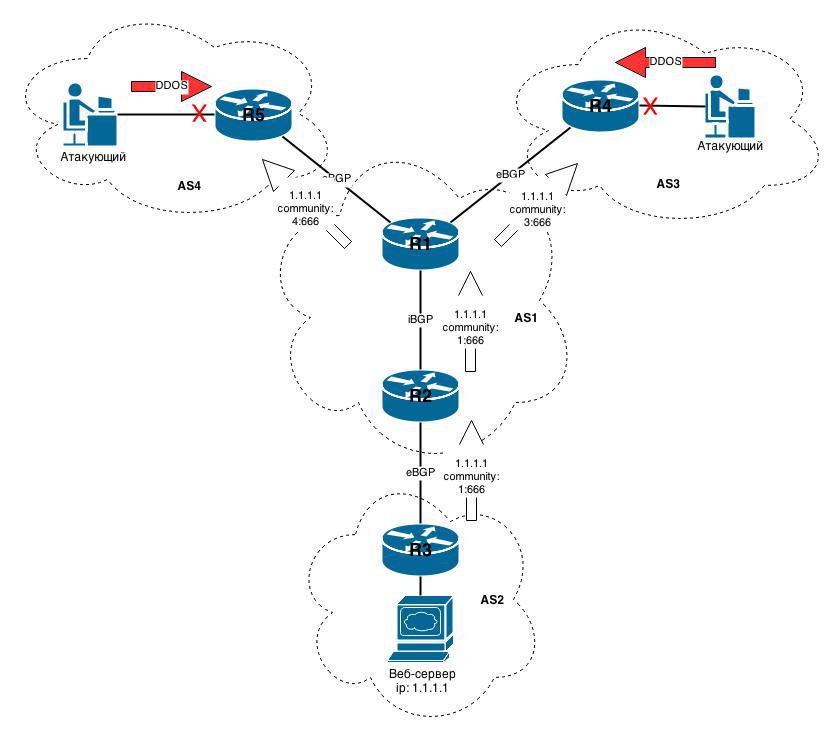

Защита от DDOS атак средствами BGP
Атакующие из AS3 и AS4 производят атаку на веб-сервер с ip адресом 1.1.1.1 который находится в AS2. Сетевой администратор AS2 устанавливает в blackhole адрес сервера передавая маршрут к его ip адресу с community 666. Маршрутизатор ISP получая маршрут /32 с установленным blackhole community начинает отбрасывать все пакеты направленные на адрес ip 1.1.1.1. Кроме того, чтобы снять нагрузку с собственных каналов, ISP (AS1) передает этот маршрут далее своим провайдерам устанавливая на него blackhole community предоставленные ими (на схеме это community 3:666 и 4:666). Такой метод защиты гораздо эффективнее простой фильтрации пакетов на маршрутизаторе AS2, так как снимает нагрузку с каналов между AS1 и AS2, а также eBGP каналов провайдера AS1. Отбрасывание пакетов направленных на ip адрес 1.1.1.1 происходит на маршрутизаторах провайдеров к которым непосредственно подключены атакующие. Если атакующий подключен к другой AS (не принадлежит AS провайдера), то каждый из провайдеров AS3 и AS4 может анонсировать маршрут с blackhole community дальше своим провайдерам, а те в свою очередь своим и т.д. Таким образом все сети магистральных провайдеров будут разгружены от DDOS трафика.

практика BGP blackhole

Статья была бы не полной без примера практической реализации. Метод практического применения показан на примере маршрутизаторов Juniper, но может быть реализован на оборудовании любого вендора.

Настройка провайдерской стороны

Сначала необходимо создать определенный community для обозначения префиксов установленных в blackhole:

 set policy-options community TEST_blackhole members 1:666

где 1 — это номер AS провайдера (позволяет community оставаться уникальным даже при передаче по сетям других ISP), 666 — уникальный номер community (может быть любым, но рекомендуется использовать 666). Далее создаем Policy для импорта префиксов от нашего пира, выбираем из них префиксы с community blackhole и заворачиваем их в Null (в Juniper это discard):

[edit policy-options policy-statement Blackhole-import]
  term to-blackhole {
      from community TEST_blackhole;
      then {
          community add ISP-community; # Добавляем blackhole community вышестоящего ISP чтобы пакеты отбрасывались еще выше
          next-hop discard;
          accept;
      }
  }

Назначаем этот policy-statement на eBGP сессию для импортируемых (получаемых) префиксов от клиентов.

Настройка клиентской стороны

Аналогичным образом, сначала, создается community для обозначения префиксов установленных в blackhole:

 set policy-options community TEST_blackhole members 1:666

Значения те же самые как и на стороне провайдера, с той лишь разницей, что номер AS должен соответствовать AS провайдера, то есть, кто выдает community тот и устанавливает его обозначение. Далее создаем policy-statement для добавления community к префиксам которые надо передавать маршрутизатору ISP.

policy-statement Blackhole-export {
      term blackhole {
          from {
              protocol static;
              tag 666;
          }
          then {
              community set TEST_blackhole;
              accept;
          }
      }
      then reject;
  }

Префиксы выбираются из static маршрутов. Так как маршрутизатор изначально знает только о сетях больше /32, специфичный префикс нужно создавать отдельно. Как видно из правила from, этот policy-statement будет выбирать все статические маршруты с тегом 666 (номер тега может быть любым). Назначаем этот policy-statement в качестве фильтра export на eBGP сессию к нашему провайдеру. Теперь, если есть необходимость поставить адрес сервера в blackhole создаем статический маршрут /32 на нашем маршрутизаторе.
Например, для установки в blackhole адреса указанного на схеме надо выполнить команду:

set routing-options static route 1.1.1.1/32 discard tag 666

где 1.1.1.1 — это ip адрес устанавливаемый в blackhole.

Заключение

Описанный метод позволяет бороться с атаками, которые мешают корректной работе всей площадки. Такие атаки могут достигать сотен Гигабит/сек и с ними не всегда может справиться даже магистральный провайдер. Атрибут BGP community широко используется магистральными провайдерами для классификации трафика и оперативного управления. Многие ISP предоставляют целый набор community, которые позволяют не только устанавливать определенные адреса в blackhole, но и управлять трафиком поступающим в их AS, то есть управлять трафиком еще на каналах провайдера. Анализ community провайдеров позволяет сетевому администратору разработать схему борьбы с DDOS атаками, а иногда и автоматизировать процесс ликвидации атак.
