Когда я был маленький, магний для разных интересных опытов стачивали с колесных дисков отлетавших свое железных птиц на свалке самолетов. А сейчас из магния делают корпуса бытовых приборов, об одном из которых рассказано в небольшом обзоре.

Тепловизор…

Существуют нелюди, пользующиеся им с рождения. Большинству нормальных людей тепловизор недоступен из-за огромной цены, хотя встречаются уникумы, которые в состоянии были в 2013 году сделать устройство самостоятельно за “… менее чем за 100$”. Неизвестно сколько человек его собрало, но по крайней мере, только на Хабре статью прочитало более ста тысяч. Желающих владеть тепловизором много, и один из способов — купить по “дешевке” его главный элемент, а затем (история 2014 года) оснастить “мозгами” (Arduino, STM32 или Raspberry PI). Способ интересный, но к мозгам еще необходим экран, да и не все желающие являются радиолюбителями.

Тепловизоры в основном приобретаются солидными предприятиями и организациями для проведения разного рода тепловизионных обследований с конечной целью зарабатывания денег. Заказчики в подобных исследованиях выявляют нарушения при строительстве и эксплуатации различных систем, что при их ликвидации (нарушений), экономит энергетические и в конечном итоге – денежные ресурсы.

Тепловизор хотят иметь многие, но при этом, некоторые уже знают для чего, а другие просто хотят, не задумываясь о его применении. Стоимость прибора делает круг владельцев достаточно узким, вытесняя мечтателей за его пределы.
И вот потихоньку-потихоньку, цена на этот прибор стала снижаться, что значительно расширяет число его потенциальных владельцев.

Тепловизор с приемлемыми параметрами стал доступнее (характеристики-цена-качество), и настало время задуматься о его приобретении для своего хозяйства.

Для тех, кто просто хочет и еще не определился с его применением предлагается небольшой труд под условным названием “Тепловизор – голубая мечта детства” или “Мечты сбываются не только у “Газпрома!”

Человек живет в своем доме, тратит значительные денежные средства на его отопление, чувствуя при этом некий дискомфорт, но понять, что делать, не знает – может печка/котел работает плохо, может окна не той системы, может батареи не современные, а может сделать теплый пол?
Меняются котел, окна, батареи, появляется теплый пол..., но ситуация улучшается незначительно.
А всего лишь одна фотография могла бы направить его деятельность в совершенно другое русло.
Купил хозяин этот дом, или сотворил его сам — это науке неизвестно, но известно то, что в те годы, когда он был построен, не было возможности сделать такую фотографию или заказать её редким владельцам тепловизоров.

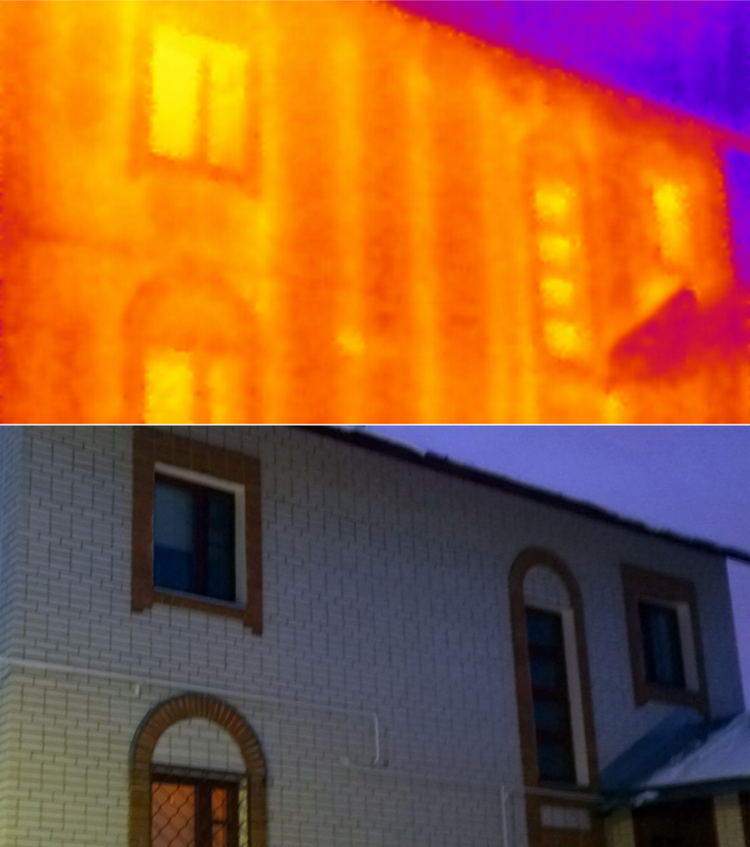

С виду, это обычный кирпичный дом, но стоит посмотреть на него в другом диапазоне волн, как взору открывается красивая, но совсем не радующая с точки зрения тепловых потерь глаз картина.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 1

Последствия некоторых ошибок строительства, примеры которых будут приведены в статье, можно уменьшить, но для начала, их необходимо обнаружить, в чем нам поможет тепловизор «Seek Thermal”.
Область его применения не ограничивается строительством. Эксплуатация зданий, наладка теплового оборудования, электрика и электроника, медицина, охота, поиск пропавших людей, охрана и другие полезные, шуточно-развлекательные и научно-исследовательские применения, некоторые из которых будут продемонстрированы в данной статье.
Найти черную кошку в темной комнате, особенно если она там есть!

Не буду уделять место в статье красивой заводской упаковке с магнитной защелкой, пылевлагозащитному боксу для хранения и переноски, видам со всех сторон – все это можно посмотреть в альбоме “Тепловизор “Seek Thermal”, ссылка на который будет продублирована в конце статьи.

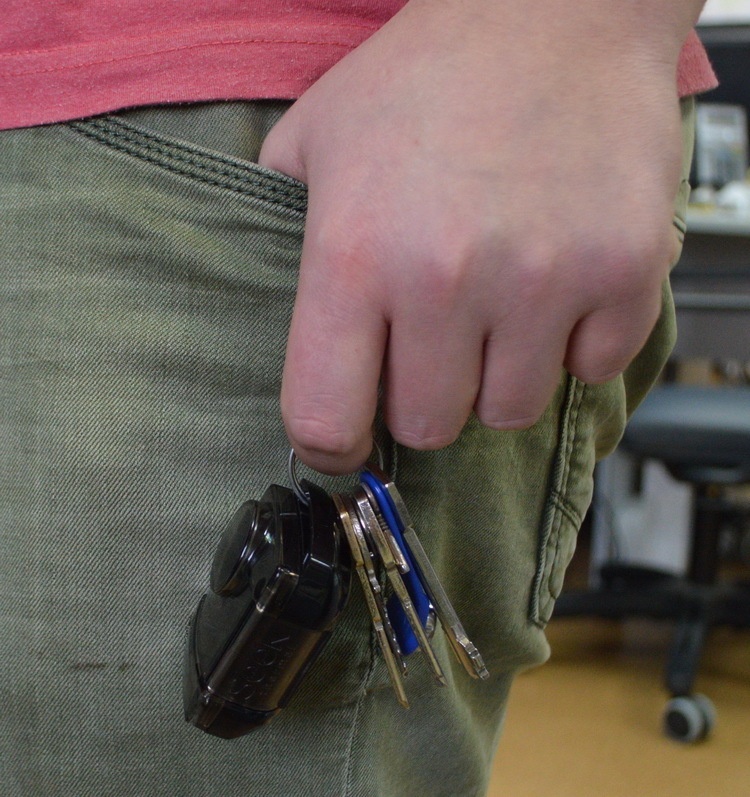

В боксе для переноски, тепловизор практически сливается с ключами на связке.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 2

В приборе используется модульная технология, когда с целью уменьшения стоимости изделия, часть его функций возложена на другое устройство.
В качестве основного вычислителя (по сути — компьютера), экрана и места для хранения изображений используется смартфон.
Объектив, ИК-сенсор, контроллер для предварительной обработки сигналов и разъем для подключения к смартфону расположены в отдельном магниевом корпусе. Прибор имеет индивидуальный серийный номер, указанный рядом с разъемом.

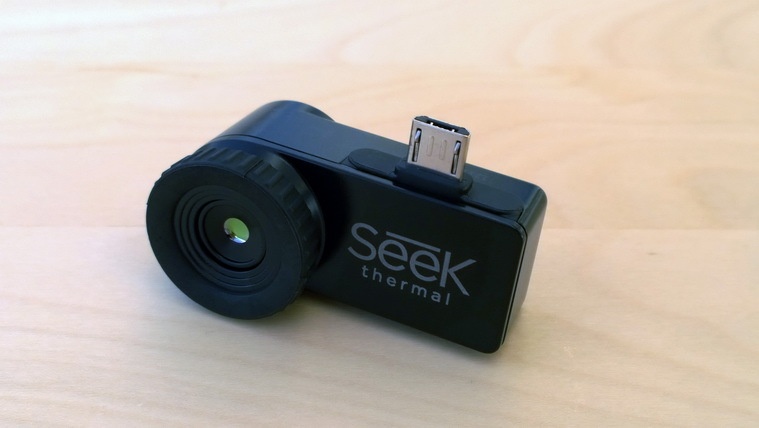

Первое ощущение, когда видишь этот тепловизор – он нереально маленький! И как удалось вместить такие возможности в корпус, соизмеримый со спичкой?

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 3

Для примера, по аналогичному модульному принципу работают осциллографы SmartScope и Red Pitaya.
Такой подход позволяет создать измерительный комплекс (модуль и смартфон), имеющий высокие характеристики при доступной цене. Кроме того, повышается КПД использования разъема телефона:)

Характеристики тепловизора “Seek Thermal”.
Невидимое нами изображение попадает в прибор через объектив из халькогенида с углом зрения 36 градусов. Объектив имеет кольцо фокусировки.
Чувствительным элементом является сенсор, состоящий из матрицы микроболометров на оксиде ванадия (VOx), работающий в диапазоне электромагнитных волн 7,2… 13 микрон.
Матрица имеет 206х156 чувствительных элементов – всего 32 136 пикселей по 12 мкм. Для тепловизора это является хорошим показателем.
Частота съемки составляет 9 Гц.

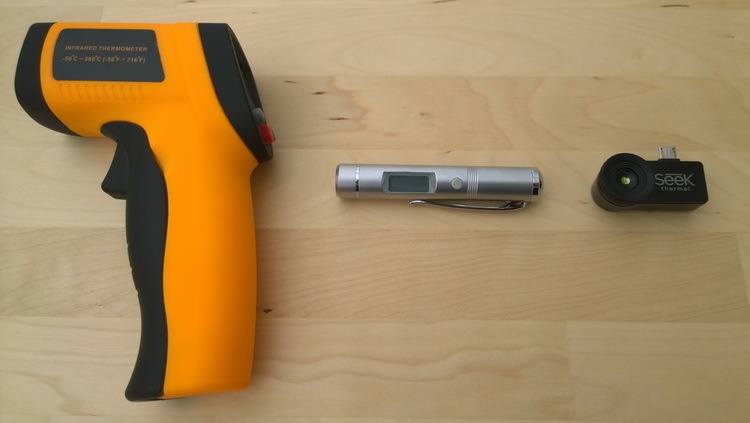

Хотя после обзора пирометра, который по сути является тепловизором с одним чувствительным элементом, количество пикселей матрицы впечатляет, но все законы, описанные в той статье, присущи и тепловизору. Это касается коэффициента излучения поверхности, точности определения температур и других параметров. Поэтому важным свойством тепловизора является не столько возможность определения конкретной температуры из рабочего диапазона -40… +330 градусов Цельсия, сколько мгновенная доступность тепловой картины объекта для анализа его работы.

Миниатюризация с увеличением возможностей.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 4

Технология производства ИК-матриц является достаточно сложной (Китай её вроде еще не освоил), поэтому имеется лишь небольшое число их изготовителей. Штаб-квартира производителя тепловизора “Seek Thermal” расположена в г. Санта-Барбара, штат Калифорния, США.

Тепловизионная камера подключается к разъему устройства, работающего на операционной системе IOS или Android. Для каждой системы создана своя версия тепловизора.
Список поддерживаемых устройств имеется на вкладке “Инструкции и ПО” в “Руководстве пользователя”.
Устройство на Android должно иметь версию 4.3 или выше, а также поддерживать режим USB OTG.
Проверить поддержку достаточно просто – в процессе установки приложения “Seek Thermal” из Google Play или iTunes, на экран выводится сообщение, что устройство не поддерживается.

Владельцев телефонов на Windows список поддерживаемых платформ совсем не радует, поэтому у меня возникла небольшая проблема…
Взятый на пробу “Lenovo A2010” с Android 5.0 Lollipop совсем не ругаясь, позволил установить приложение Seek Thermal, но при подключении тепловизора, приложение упорно просило подключить устройство, и не выводило изображение с камеры на экран телефона. По всей видимости, в смартфоне не реализован режим USB OTG.
Попытка номер 2. Друг, который обнаружил незначительный дефект в одной из серий HDD Seagate, предложил на тестирование свой планшет “Cube i6” с двумя операционными системами, одной из которых был Android 4.4. Ожидания нас не обманули – данный планшет можно внести в список поддерживаемых устройств.

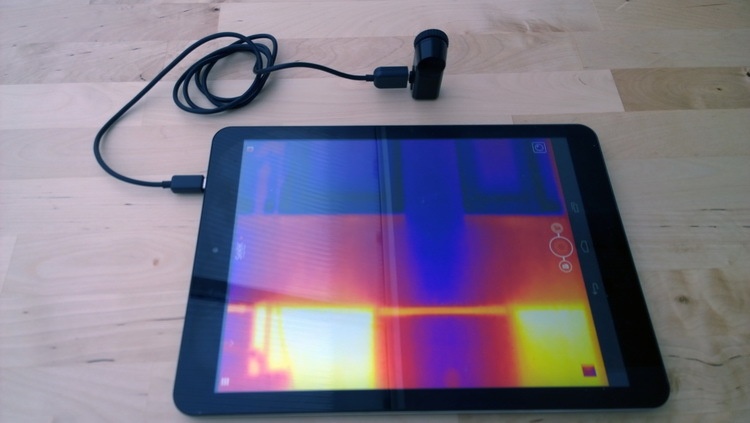

Большой экран позволяет комфортно рассматривать изображение и придает солидность тепловизионному комплексу.

В связи с различной ориентацией разъема, на некоторых моделях устройств с Android может возникнуть ситуация, когда камера будет смотреть не вперед, а на своего владельца. С планшетом именно так и произошло.
Возможно, что тепловое селфи тоже станет популярным, но в этом случае, все же необходимо перевернуть тепловизионную камеру в другую сторону. Выручил MicroUSB-кабель из комплекта поставки.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 5

Если производитель добавит в комплект для Android “переворачиватель” MicroUSB в виде простого переходника, то будет великолепно, так как кабель MicroUSB имеет длину 1 метр, что с одной стороны неудобно, ибо он висит и цепляется, но зато с другой…
Человек, уткнувшийся в экран, является привычным элементом ландшафта, но представьте картину, когда он ходит с телефоном или планшетом 9,7 дюймов (мой случай), снимая всякое-разное. Он сразу привлечет внимание, что иногда совсем не нужно. Другое дело – кабель. Он позволяет повернуть планшет горизонтально или удобно расположить на коленях в автомобиле, что сразу превращает тепловизионщика в непримечательного жителя.
Тепловизор на кабеле миниатюрен и практически не заметен. Небольшой вес камеры (полтора десятка грамм) совсем не ощущается, что позволяет без напряжения производить длительную съемку, нажимая кнопку на экране приложения при появлении интересного кадра.

Несколько слов о программе.
Приложение “Seek Thermal” устанавливается из Google Play и iTunes.

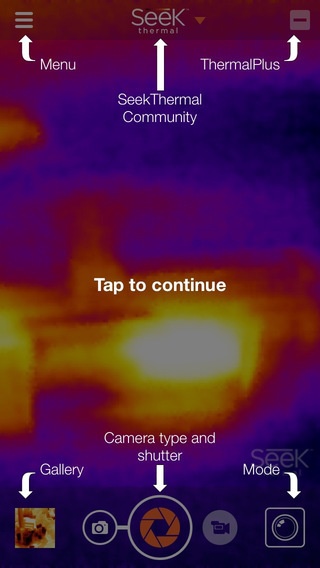

Картинка, взятая из iTunes, показывает основные элементы программы.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 6

Menu (меню):
— помощь;
— выбор единицы измерения температуры (Цельсия, Кельвин);
— цветовая палитра (выбор цвета для обозначения наиболее горячей области: черный, белый и несколько цветных вариантов);
— настройки изображения (соотношение сторон кадра 4:3 или 16:9 для разных моделей смартфонов, водяной знак (дата и время, местоположение, логотип Seek), отключение гео-данных, сглаживание изображения);
— используемые термины (требуется наличие интернета);
— помощь разработчикам (отправка данных об использовании);
— о тепловизоре (у тестируемого аппарата: версия приложения 1.9.3, тип камеры UW-AAA, номер камеры 121110QA872, версия приложения камеры 1.3.0.0., версия программы обработки изображения 2.2.0.0.);
Thermal Plus:
— включение/отключение камеры смартфона для просмотра видимого изображения совместно и инфракрасным.
Seek Thermal Community (сообщество Seek Thermal).
Gallery (галерея изображений):
— работа с отснятыми изображениями (просмотр, удаление, отправка).
Camera type and shutter (тип камеры и спуска):
— выбор режима работы (фото или видео) и кнопка выполнение снимка или начала видеозаписи.
Mode (режим отображения тепловизионного изображения):
— вывод простой картинки тепловизионного изображения с выбранной палитрой;
— цифровой указатель температуры в центральной точке кадра;
— цифровые указатели максимальной и минимальной температуры с указанием их местоположения в кадре;
— настраиваемая область, когда показывается зона, в которой температура больше, меньше или равна выбранному значению. Данный режим полезен, например, для обнаружения людей с высокой температурой.

Опознавание объектов.
Тепловизор функционирует в ИК-диапазоне волн, поэтому наблюдаемая картинка отличается от привычного нам кадра, сделанного камерой смартфона. Возникает проблема “привязки к местности” по кадру тепловизионной картинки.
Для идентификации производят съемку тепловизором и делают классический снимок в видимом нами диапазоне волн, совмещая эти изображения. Так как сам “Seek Thermal” работает только в ИК-диапазоне, то обычный снимок производится камерой смартфона – в программе имеется возможность вывести на экран одновременно обычное и ИК-изображение. При этом, объективы камеры и тепловизора немного разнесены, что приводит к расхождению в изображениях. Использование USB-шнура позволяет установить тепловизор максимально близко к камере смартфона.
Для точного определения интересного участка, можно использовать простой метод “тепловой метки”. Помощник перемещает прекрасно видимый на экране тепловизора свой палец по реальной местности, что позволяет быстро указать на необходимый объект.

Кстати о пальцах и других частях тела.

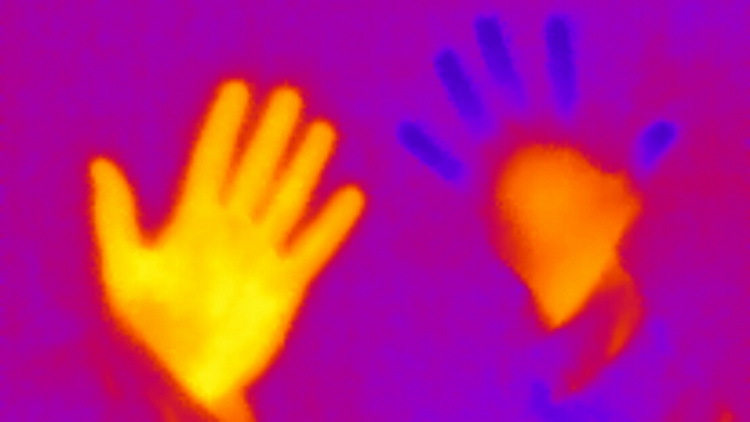

У некоторых людей постоянно мерзнут пальцы. На экране тепловизора руки горячего парня и мерзляки выглядят так.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 7

Тепловизор можно использовать для исследования человека.
Помимо холодных пальцев, ушей, или “горящих” глаз, на экране можно наблюдать поступление холодного воздуха при вдохах. Чередование теплого (выдох) и холодного (вдох) воздуха, показано в фильме ужасов „Нос“. Таким образом, можно незаметно и на расстоянии определить – может человек дышит неравнодушно? Как раз в этом случае лучше использовать кабель.

Чувствительность прибора позволяет обнаружить разницу температур на различных, с виду однородных участках тела. К примеру, тепловизор показывает расположенные близко к поверхности кожи крупные вены.
Тепловизионная съемка уже давно используется в медицине, но чтобы это было достижимо в домашних условиях!

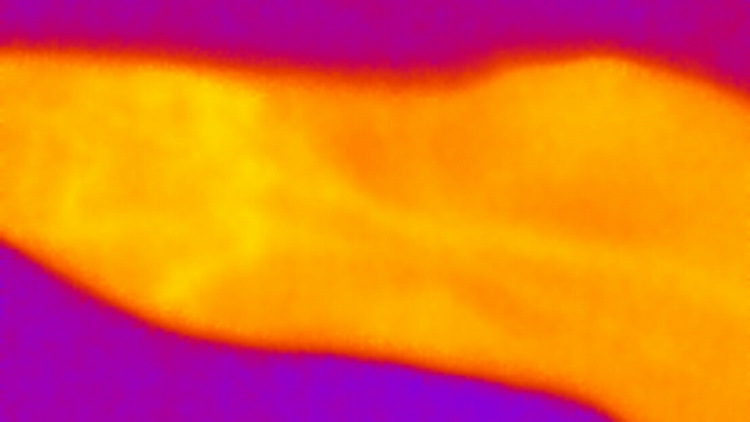

Это нога, у того, у кого надо нога!

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 8

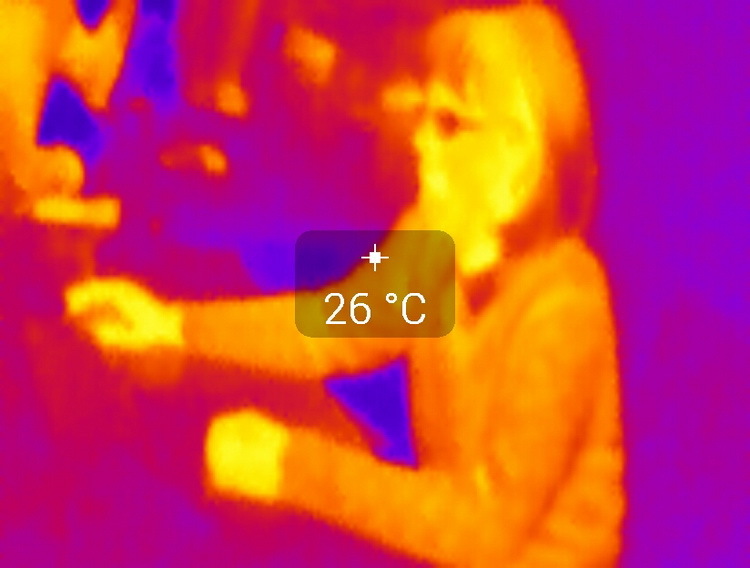

Благодаря большому количеству элементов матрицы сенсора, многие люди на тепловых изображениях легко узнаваемы.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 9

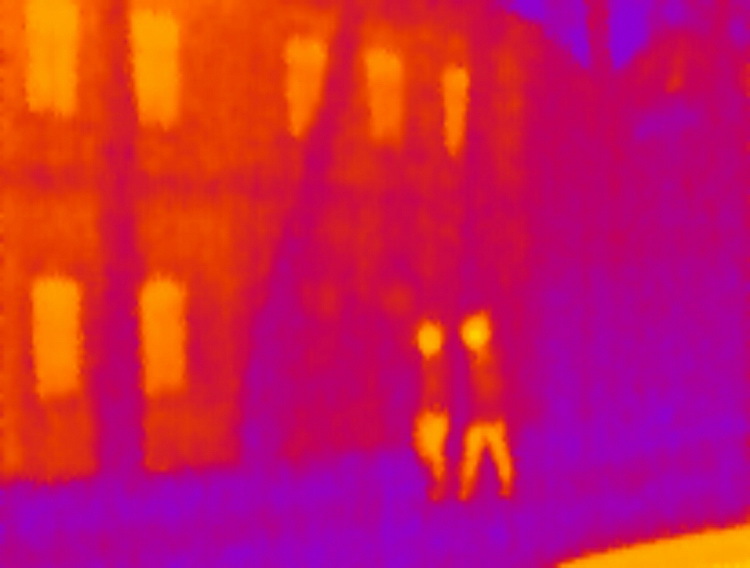

Некоторые фотографии напоминают работы известных авангардистов. Чем не Василий Кандинский?

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 10

Или эта “Дама с собачкой”?

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 11

“Seek Thermal” позволяет изучать устройство различных приборов, “заглядывая” внутрь непрозрачного корпуса.

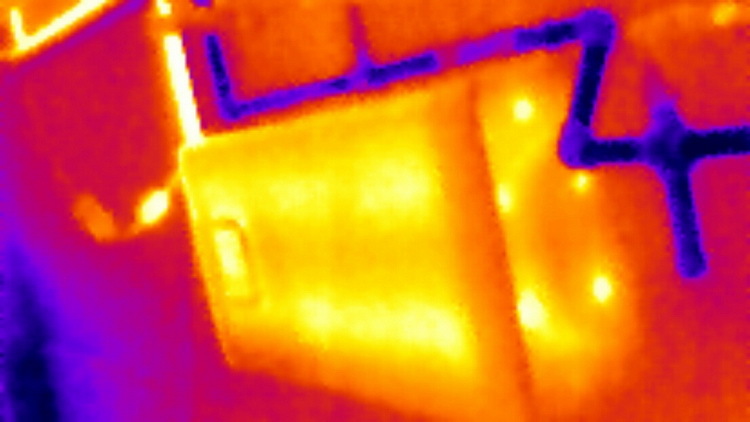

В ИК-диапазоне, с виду однородный пластиковый корпус накопительного нагревателя горячей воды наблюдается с потрохами. Оказывается, там два бака!

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 12

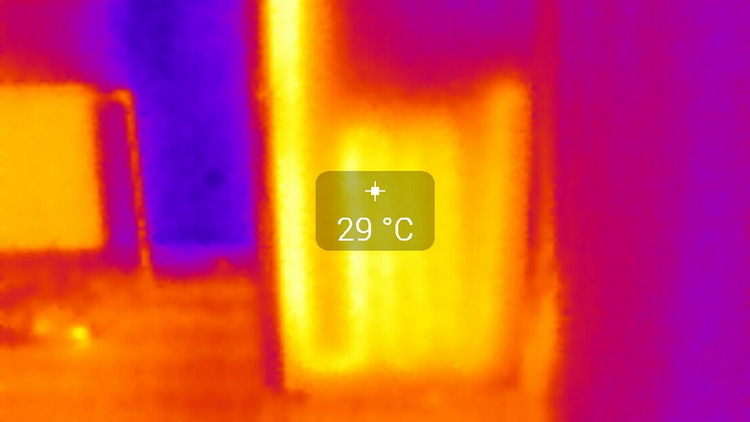

Считается, что самым пыльном местом в доме является задняя стенка холодильника, т.к. горячий воздух, циркулирующий в результате работы радиатора охлаждения, способствует осаждению на нем пыли. Если учесть, что холодильник отодвигается от стены только во время ремонта в комнате, то эффективность работы компрессора несколько уменьшается, с одновременным ростом счёта за электроэнергию.
В связи с этим, в современных моделях, радиатор охлаждения устанавливается внутри боковых стенок холодильника, которые снаружи представляют собой ровную поверхность. Но тепловизор позволяет увидеть его устройство.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 13

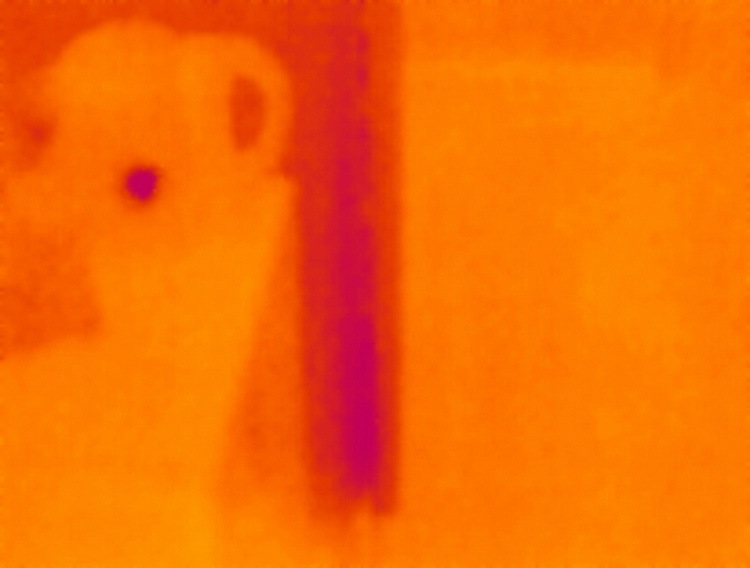

Помимо изучения устройства холодильника, тепловизор помогает сэкономить электроэнергию.
В результате неплотности в двери, холодильник охлаждает не только продукты внутри, но комнату, потребляя при этом повышенное количество электроэнергии и приближая время ремонта. Щель в уплотнителе прекрасно видна на экране, где темным цветом показано место утекания денег (привычное для нас фото этого холодильника – в альбоме).

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 14

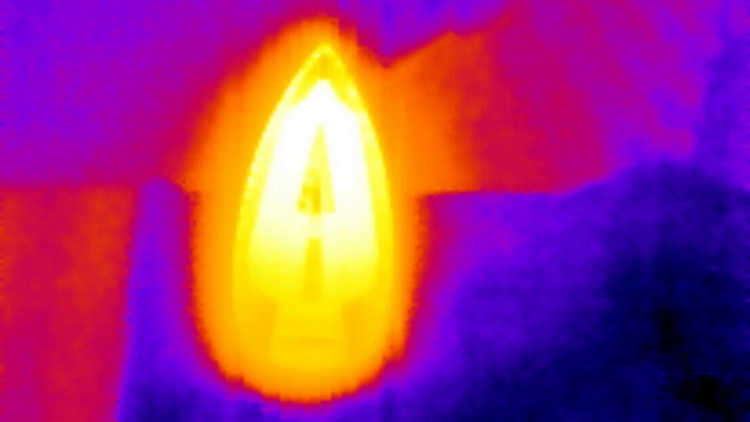

Всегда считал, что подошва утюга прогрета равномерно…

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 15

Процесс глажки белья в тепловом диапазоне выглядит довольно интересно.

Да и вообще, лучше не смотреть, как работает газовая конфорка, а то будет боязно к ней подойти.
Фильм »Горящий газ (горячий воздух) на газовой панели".

Ночная съемка и проблема избыточного веса.
В голове фотографа всегда крутится мысль о необходимом количестве света для получения качественного изображения при фото/видео съемке. Тепловизор ломает этот стереотип – с ним можно производить съемку в любое время суток, и даже ночью, что очень непривычно.
При этом нет надобности во вспышке или другой подсветке. Все теплые тела прекрасно контрастируют с менее нагретым фоном и видны в абсолютной темноте. Тепловизор ничего не излучает, в отличие, например, от камеры с ИК-подсветкой.
Наблюдая людей в тепловизор, сразу видны два основных направления расхода энергии – поддержание температуры тела (человек всегда излучает тепловую энергию) и движение. Поэтому грузным людям приходится потреблять больше пищи, чтобы тратить больше энергии.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 16

Потеряшки.
Тепловизор можно использовать для поиска потерявшихся людей, что позволит обнаружить их быстрее, так как метод работает даже ночью, когда классические способы практически бессильны.
Иногда люди “теряются” сознательно. При поиске “потерянцев” в пейнтболе или при охране объектов, тепловизор даст некоторое преимущество.

На охоте тепловизор не испытывался, но городских кошек и собак видно достаточно хорошо. Стайка дворняг наблюдалась с расстояния 120 метров, затем они убежали за дом.
Городские охотничьи трофеи в условиях “засветки” окружающими источниками тепла:
Бегущая кошка, играющая роль зайца.
Мелкая собачка, изображающая лисичку.

Транспорт.
На экране тепловизора прекрасно светится тепловоз, ведь в его названии есть слово “тепло”.
В отличие от фильма братьев Люмьер, тепловая съемка поезда позволяет на ходу определять перегретые буксы. Кстати, звук при видеозаписи не пишется, поэтому, при просмотре фильма, приходится самостоятельно произносить: “Тух-тух-тух-тух...”.

После поезда легко представляется картина, которую видит инфракрасная головка наведения при своем полете к самолету.

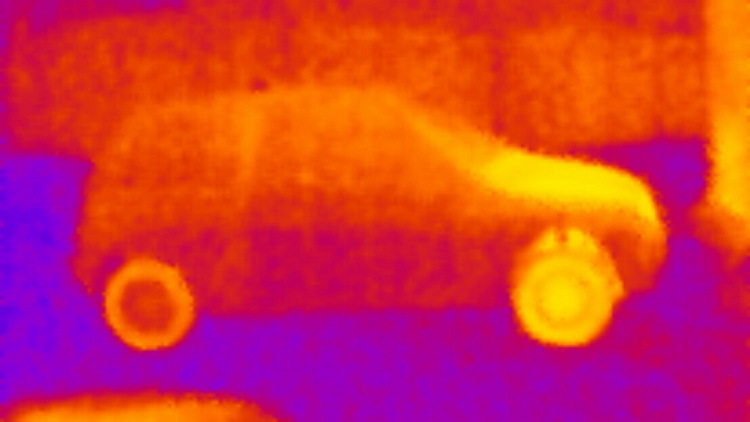

Красиво “горят” автомобили. Колеса, двигательный отсек, салон и глушитель являются источником ярких участков кадра. На полотне дороги наблюдается отражение глушителя, который красиво подсвечивает днище автомобиля.
Кроме асфальта, отражение нагретых предметов было замечено также на стекле, керамической плитке, оцинкованном заборе.
Колесные диски, глушитель и моторный отсек являются передвижными “ИК-разогревателями” дорожного полотна.
После прибытия на стоянку, автомобиль еще очень долго радует тепловизор своим ярким светом, поэтому этот факт можно использовать для обнаружения автомобилей, длительное время стоящих под знаком “Стоянка/остановка запрещена”.
Теперь понятно, почему кошки так любят лежать на капоте или под автомобилем?

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 17

Как и при нахождении горячих букс вагонов, тепловизор может легко находить в потоке автомобиль с перегретыми колесами, что повысит безопасность дорожного движения.

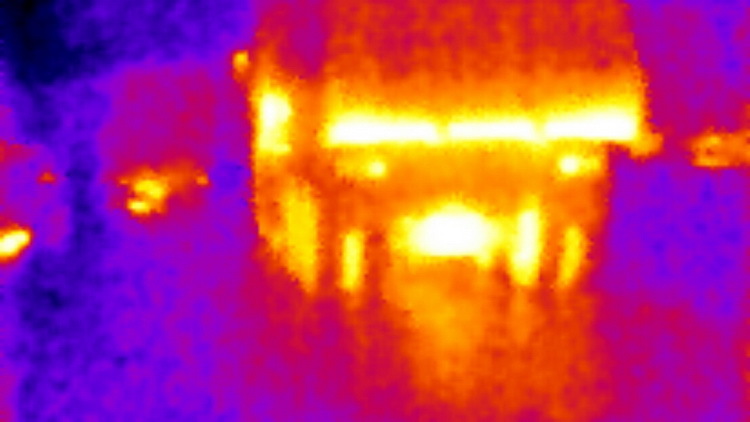

Понравился “Камаз”, у которого выхлопные газы поступают в кузов.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 18

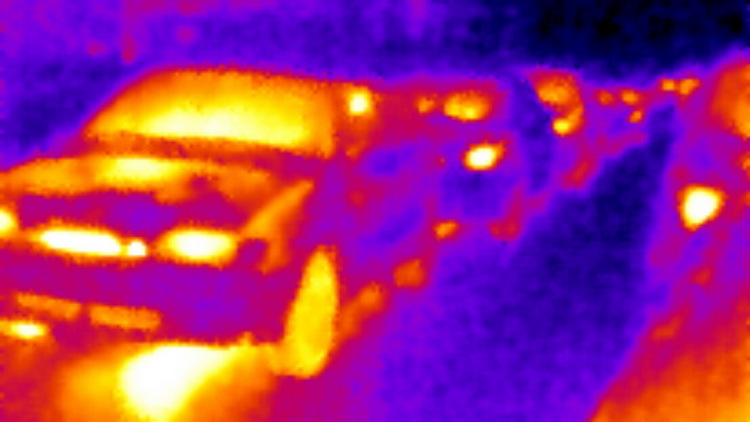

Поток автомобилей, замерший перед красным светофором.
Кстати, вы помните, что одна стотысячная доля секунды, это время между зажиганием зеленого сигнала светофора и гудком сзади?

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 19

Видео на автомобильную тематику.
Автомобиль, прибытие на стоянку (расстояние 48 метров).
В потоке машин.
В салоне автомобиля.
Проезд по городу.
Проезжающие машины.

Вернемся к обследованию жилища.
Дом можно исследовать как снаружи, так и изнутри.
В первом случае ищут выход тепла (светлые элементы на экране тепловизора), во втором – поступление холода (темные участки). Важна также равномерность излучения по поверхности.

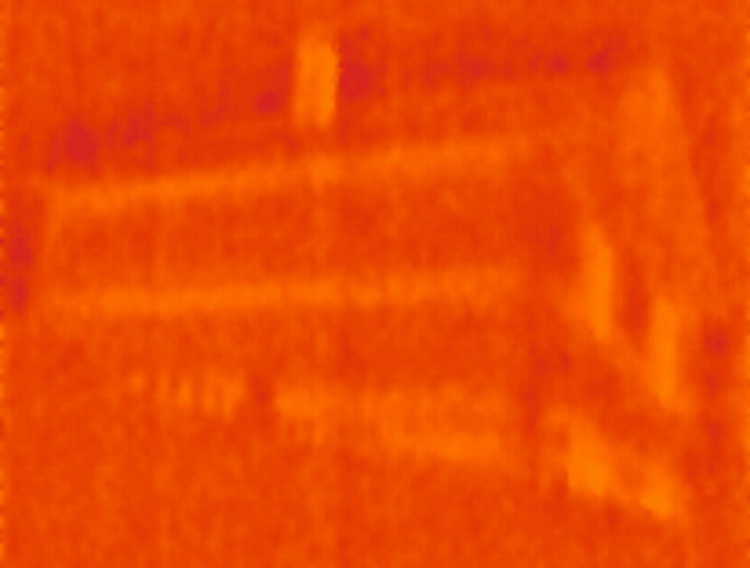

Одной из ошибок при строительстве является недостаточное утепление плит перекрытия или закладка их так, что они подходят близко к наружным стенам здания. Так как плиты канальные, то охлажденный на их краях холодный воздух циркулирует по всей площади, вызывая проблему холодного пола. На фотографии – обогрев улицы кирпичным домом при помощи плит перекрытия.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 20

Бывает ситуация и хуже, когда фундамент построили чуть меньшего размера. Так как плита перекрытия имеет стандартный типоразмер, то она просто не помещается по длине, и в итоге “выпирает” на улицу. Помимо ошибки монтажа в данном случае будут и значительные тепловые потери.

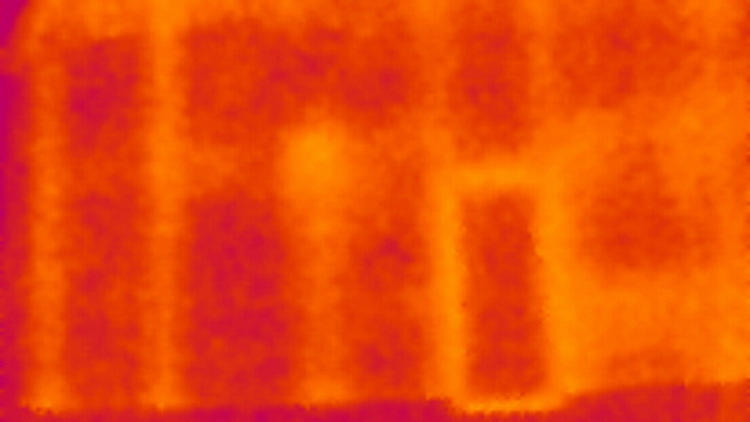

В индивидуальном строительстве популярна канальная технология строительства стен, когда кирпичная стена представляет собой две плоскости, соединенные через некоторое расстояние поперечными кирпичами. Образующиеся пустоты (каналы) заполняют теплоизоляционным материалом: шлак, опилки, керамзит, пенопласт и т.д. При этом экономится кирпич, так как толщину стен можно уменьшить. Слабым местом технологии с точки зрения тепловых потерь являются поперечные кирпичи, через которые и происходят потери тепла. Можно подсчитать площадь горячих участков.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 21

Теория открытых окон.
Температуру отопления в многоквартирных и других домах регулируют в зависимости от температуры наружного воздуха. Но здания имеют различную эффективность теплоизоляции. В связи с этим, при вроде бы “узаконенной” температуре, в одних домах комфортно, в других холодно, а в третьих не закрываются форточки.
Как установить оптимальную температуру в системе отопления конкретного дома?
Помимо различной теплоизоляции зданий, датчик температуры наружного воздуха, от показаний которого “пляшет” температура в батареях отопления подопечного дома, из-за неправильной установки зачастую “показывает” совсем не то, что должен. Иногда систему дополняют контрольным датчиком в одной из квартир, чтобы точнее подстроить результат, но в этом случае возникает зависимость температуры отопления дома от показаний данного датчика.

При обследовании домов тепловизором, замечено, что он хорошо определяет открытые окна.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 22

При помощи подсчета количества открытых окон можно повысить качество работы системы отопления дома и комфорт его жителей. Открытые окна интересуют не только домушников. Старые мастера, работающие в котельных, давно пользуются этим приемом: им достаточно одного беглого взгляда на дом, чтобы понять – холодно жителям или у них “перетоп”. Введение тепловизионной съемки дома позволит автоматизировать данный процесс.
Наблюдение за домом можно использовать для наладки гидравлического режима работы системы отопления.
Пример. Зачастую комфорт одних жителей ухудшается за счет повышения комфорта у других (как говорил Ломоносов: если где-то прибудет, то в другом месте – убудет). В данном случае речь идет о превращении балкона в жилую зону. Отлично, если дело ограничивается лишь его утеплением. Но иногда ломается стена/окно, разделяющая балкон и комнату, а затем радиатор отопления переносится в другое место, с увеличением количества секций. При этом возрастает потребление тепловой энергии и изменяется гидравлический режим работы системы, что негативно сказывается на соседях по стоякам.

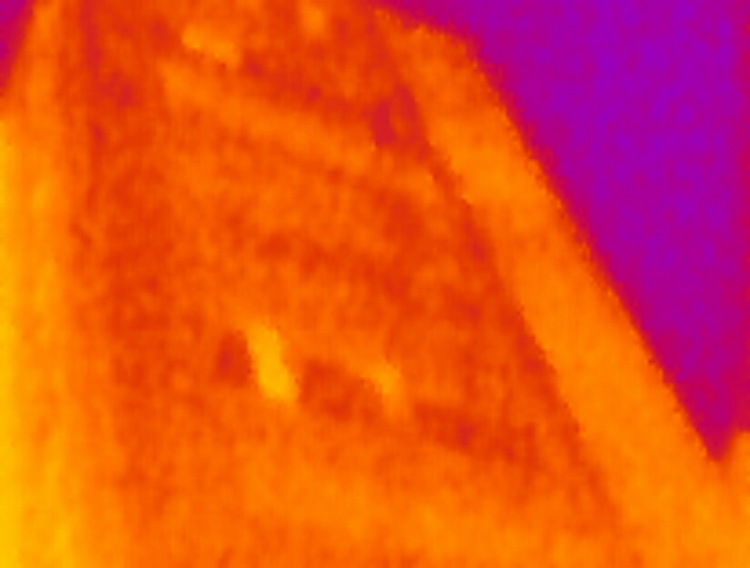

Модернизированный балкон прекрасно виден на экране тепловизора. Его стена синяя/холодная (утеплена), а окна горят ярче всех соседей.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 23

Аналогичная ситуация с гаражами. Обогреваемые экземпляры контрастируют с холодными соседями.

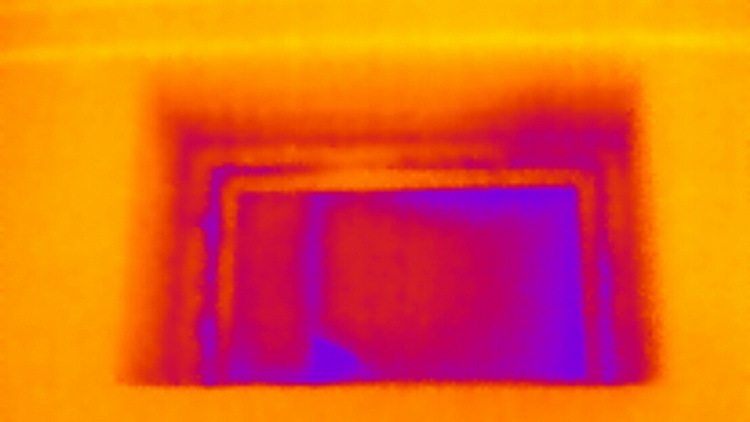

Частным случаем теории “открытых окон” является треснутое подъездное стекло и рама с щелями.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 24

При наблюдении за домом хорошо видно преимущество остекления лоджий и балконов по сравнению с холодными подъездами, имеющими лишь одну раму.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 25

Тепловизор не может заглянуть в окно, он показывает лишь температуру поверхности стекла. По некоторым данным, тепловизоры видят через непрозрачный полиэтиленовый пакет. Если королю сошьют платье из этого материала, то с виду приличный человек в тепловизоре будет выглядеть голым.
При обследовании одной комнаты, на стене толщиной около 10 см, выполненной из гипсового блока, было обнаружено теплое прямоугольное пятно. Поиск источника тепла привел на кухню (другая сторона стены), где работал ЖК-телевизор. Его нагрев был очень слабым, чтобы прогреть стену, но тем не менее, пятно было явным. Возможно, что гипс по своим характеристикам похож на упоминаемый выше полиэтиленовый пакет.

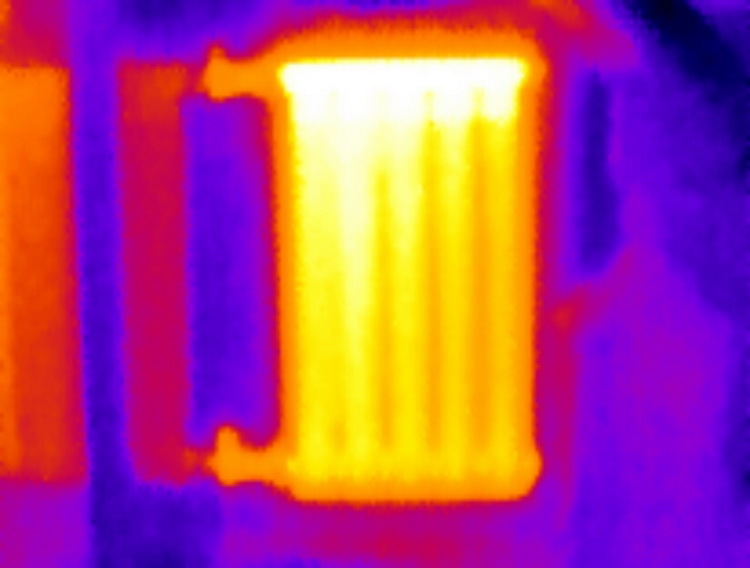

При исследовании радиаторов отопления, тепловизор позволяет увидеть нарушение циркуляции при их неправильном подключении, “забитости” или в результате других причин.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 26

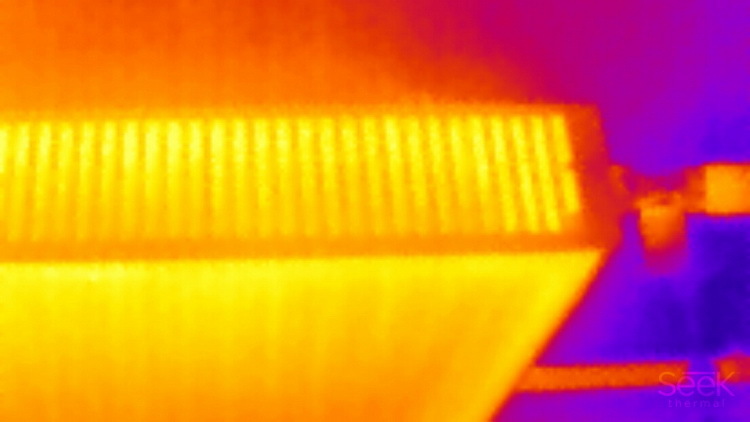

А вот верхняя решетка стального панельного радиатора.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 27

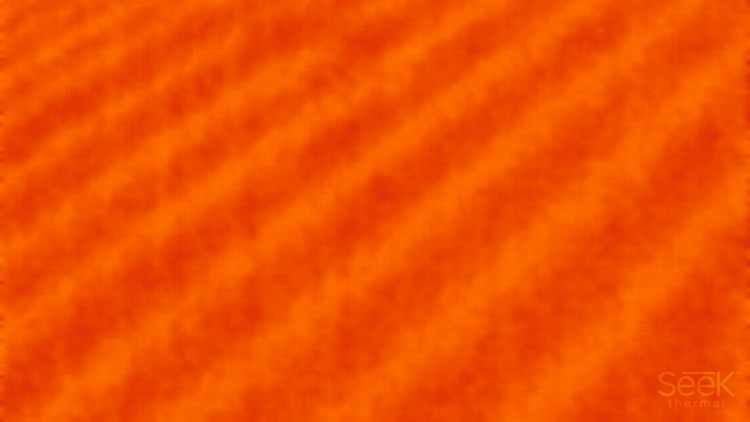

Теплый пол повышает комфорт жителей, но его сверление для установки некоторых элементов вызывает головную боль у владельца. Повреждение трубки водяного контура или греющего электрического кабеля приводит к дорогостоящему ремонту.
Тепловизор сводит эту проблему на “нет”, так как все греющие элементы видны на экране, а метод “тепловой метки” позволяет прямо пальцем указать место, где на сверление накладывается табу.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 28

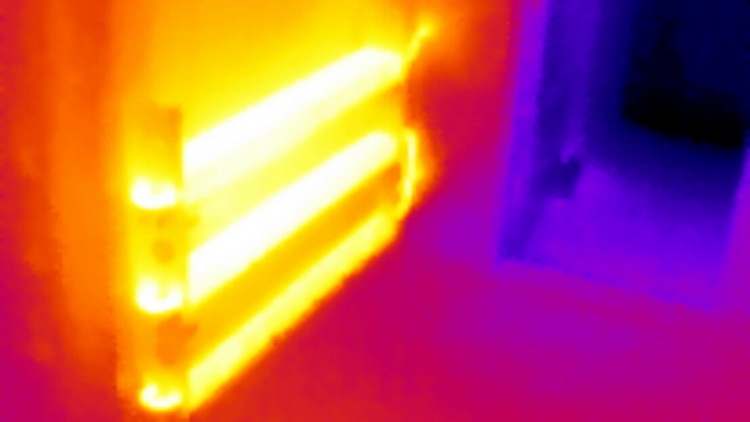

Огромное поле деятельности для тепловизора открывается при обследовании помещений изнутри. Места тепловых потерь окрашиваются на экране в темные цвета. Как правило, это дверные и оконные проемы, углы зданий, места попадания влаги на элементы конструкции (что значительно увеличивает теплопроводность), недостаточно утепленные части крыши, упоминаемые выше элементы колодцевой кладки с поперечными кирпичами и пустотами, возникшими в результате “проседания” теплоизоляции.
При повышенной влажности, проблемные места часто становятся любимым местом плесени, но это уже другая история.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 29

Прибор позволяет оценить качество утепления, выявить огрехи строительства и устранить их, экономя энергетические ресурсы и денежные средства.

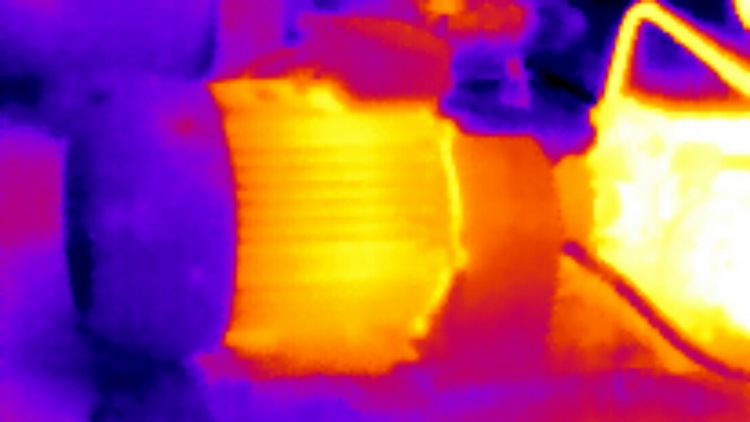

Такой горячий красавец раскручивает более разгоряченный насос для перекачки воды в системе отопления

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 30

Обширной областью применения тепловизора является электрика и электроника.
На общем снимке отмечаются “интересные” места, которые затем более подробно исследуются при близком рассмотрении.

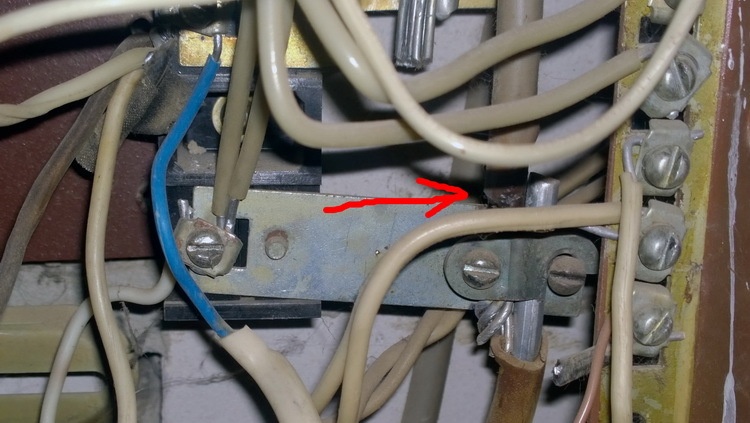

К примеру, в подъездном щитке перегревающийся контакт и кабель были обнаружены за несколько секунд.

Увидеть невидимое! «Seek Thermal» — тепловизор из Санта-Барбары - 31

У электриков прибор может стать карманным, т.к. найти окисленный или не затянутый контакт в силовой сборке, находящейся под напряжением, “Seek Thermal” позволяет “на ходу” и практически мгновенно.

При обследовании электронных блоков нагревающие детали прекрасно видны, но в дальнейшем надо попробовать накрыть печатную плату пленкой, чтобы уменьшить влияние различных коэффициентов излучения используемых материалов.
Интересно будет посмотреть зарядку аккумуляторов по элементам и банкам, эффективность различных теплопроводящих паст при монтаже радиаторов чипсета или мощных светодиодов.

В армии служили?
Не знаю как сейчас, но в наше время при прохождении военной комиссии у призывников проверяли плоскостопие, для чего ногу смачивали водой, или мазали краской, затем парень наступал на лист, а врач по картинке на бумажке оценивал его годность к прохождению воинской службы.
При использовании тепловизора можно ежегодно экономить около миллиона листов бумаги. Спаси лес – используй тепловизор!
Фильм "Проверка плоскостопия".

Перед съемкой мыльных пузырей предполагалось, что жидкость мыльного раствора, имеющего комнатную температуру, в процессе надувания превратится в пленку, которая быстро прогреется воздухом, окрасится на снимке в светлые тона и шарик полетит вверх.
Но что-то пошло не так…
Фильм “Мыльные пузыри”.

Другие фильмы с использованием тепловизора.
Следы на клавиатуре.
Тепловой рисунок.
Токарный станок.

Традиционности обзора.

Недостатки.
1. Для использования необходим телефон, причем не все телефоны и операционные системы поддерживаются.
2. “Обратная” ориентация разъема на некоторых устройствах с Android вызывает необходимость использования кабеля. Необходим выпуск миниатюрного переходника “переворачивателя”.
3. Для просмотра обычного изображения используется камера телефона, что вызывает проблемы в совмещении изображений в связи с различным расположением объективов.
4. В режиме отображения значения температуры нет возможности указать пальцем точку для измерения, а т.к. показана температура в центре кадра, возникает диссонанс между композицией кадра и измерением в необходимой точке.
5. Область, где показывается значение температуры, занимает часть кадра, поэтому при съемках этот режим использовался мало – основную информацию несет изменение температуры в кадре, видимое по цвету или яркости.

Плюсы.
1. Миниатюрный размер и незначительный вес.
2. Герметичный бокс для переноски и хранения, позволяющий всегда носить прибор с собой.
3. MicroUSB-кабель в комплекте для устройств на Android с “обратной” ориентацией разъема.
4. Высокие характеристики при доступной многим людям цене.

Хотя цена еще не позволяет приобретать тепловизор как спички, десяток обследований домов соседей позволит легко и быстро окупить данное устройство.
Доступность тепловизора значительно увеличивает количество контролируемых объектов, а значит – улучшает режим их работы, уменьшает потери тепловой энергии.

Во всех предыдущих обзорах я разбирал устройства для изучения их конструкции. Тепловизор будет исключением, так как после двух фильмов фаната электроники mikeselectricstuff (который достоин нашего BarsMonster) это не имеет смысла.
Seek Thermal camera teardown part 1”.
Seek Thermal camera teardown part 2”.
После просмотра второй части становится понятным, что хотя одним тепловизором в мире стало меньше, автор вызывает огромное уважение и симпатию.

Около двухсот фотографий, появившихся в результате работы с “Seek Thermal” расположены в альбоме “Тепловизор “Seek Thermal”. Для некоторых тепловых снимков показаны их аналоги в привычном нам видимом диапазоне.

Благодаря программе тестирования устройств, в результате написания обзоров удалось стать обладателем двух измерителей углекислого газа (часть 1, 2 и 3), инфракрасного термометра (часть 1, 2), брелка Гейгера и тепловизора, в связи с чем хотелось бы пожелать компании Даджет расширения круга продаж вплоть до автомобилей с сохранением условий данной программы.
Возможно, кто-то предложит на тестирование профессиональный тепловизор, чтобы сравнить его возможности с “Seek Thermal”. Но уже сейчас понятно, что планка доступности качественных тепловизоров сильно опустилась и многие люди в состоянии её преодолеть, чтобы запрыгнуть в прекрасный и полезный мир тепловых снимков, позволяющих улучшить наш мир или просто наблюдать за ним с другой точки зрения.

При написании статьи “накидал” список интересных для съемки объектов. Но как говорится – нельзя объять необъятное!
Поэтому

список
Котел.
Батарея отопления.
Трубы.
Трубки теплого пола.
Наладка системы отопления и водоснабжения. Подача, обратка.
Засорение труб канализации и горячего водоснабжения.
Сужения в пластиковых трубах системы отопления. Качество сварки полипропиленовых труб при ГВС или отоплении.
Смеситель ХВ и ГВ.
Канализационная труба.
Канализационные стоки и трассы на улице.
Место забивания слива канализации. Залить трубу горячей водой и по температуре определить место закупорки.
Теплотрасса.
Определение мест утечек жидкости на трассах.
Поиск колодцев.
Мокрые стены дома.
Щели в дверях.
Неплотности стекол.
Окно.
Кот, собака, другие животные.
Растения, цветы.
Мужчины и женщины на улице — теплопотери при различной одежде.
Исследование различных материалов одежды по комфорту и теплопотерям.
Кисти рук, ноги — кровоснабжение.
Яйцо.
Крот в огороде.
Животные в лесу.
Бобры на воде.
Тепловые надписи.
Изменение температура головы при разных условиях.
Температура тела человека — определение воспаленных органов.
Вены.
Тепловые отпечатки следов человека на полу с босыми ногами.
Влияние металлических украшений на теле человека.
Небо, звезды, тучи.
На автостоянке определить автомобили, которые стоят там уже давно (более 5 минут).
Какой ток необходимо пропустить по кабелю, чтобы обнаружить его в стене. Найти места перегрева.
Электрическая проводка.
Заряжаемые аккумуляторы. Выбор неисправного.
Поиск перегревающихся элементов при ремонте плат, особенно SMD деталей.
Нагрев конденсаторов, имеющих значительный ток утечки.
Щитовая.
ИК пульт дистанционного управления.
Системный блок.
Электрические устройства.
Лампа накаливания, люминесцентная, светодиодная.
Светодиоды и эффективность охлаждения при разных способах крепления к теплоотводу.
Определения электрических нагрузок подключенных к столбам домов.
Высоковольтные линии.
Блоки питания — ноутбук и др.
Натянуть над электронной платой пленку и измерять ее температуру — для нивелирования различия в коэффициенте излучения различных материалов.
Корпуса телефонов в различных режимах работы.
Экран телевизора и монитора. Большой телевизор.
Пайка деталей, процесс остывания.
Розетки.
Холодильник внутри, боковая и задняя стенки.
Утюг.
Стены.
Пузырьки на поверхности, пена.
Мыльный пузырь.
Спички.
Огонь, камин.
Тающая сосулька.
Молоток и гвозди при забивании.
Шуруп при закручивании.
Ночной город и крыши с высоты.
Съемки днем и ночью одного объекта — разный тепловой контраст?
Автотрасса.
Автомобиль. Колеса, двигатель (динамика разогрева и распределение температур), работа радиатора, термостата. Блок предохранителей. Аккумулятор по банкам. Перегретые подшипники. Грузовик в движении или на остановке. Определение места утечки газов из выхлопной системы.
Железнодорожный транспорт, буксы.
Самолет, вертолет, взлетно-посадочная полоса.
Дуло пистолета или винтовки при выстреле.
Тепловой след.
Снежинки и ледяные узоры на окнах.
Съемка в абсолютной темноте.
Брожение.
Диван, на котором сидели через 1, 5, 10, 15 минут.
Стакан чая, кофе.
Видит сквозь дым? Для пожарных.
Салют, фейерверк, хлопушка.
Эффект охлаждения под кроной дерева.

отдается для экспериментов настоящим и будущим владельцам тепловизора “Seek Thermal”, который можно приобрести в компании «Даджет» на этой странице.

Автор: Даджет

Источник

Поделиться новостью
