Бюджетный TimeLapse Slider своими руками

в 8:28, , рубрики: diy или сделай сам, msp430, slider, timelapse, метки: , , ,

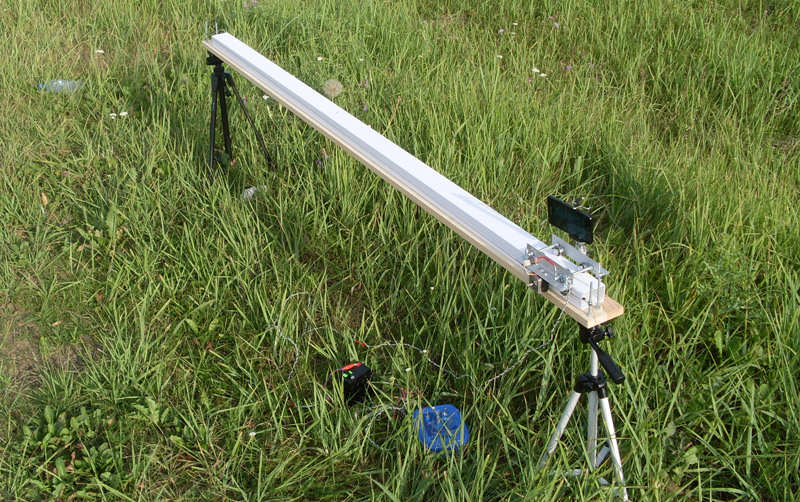

Всем привет. Хочу поделиться опытом в изготовлении простого и бюджетного TimeLapse слайдера длинной 2 метра для камеры (в моем случае в качестве камеры выступает телефон).

Необходимость в изготовлении появилась в связи с желанием принять участие в фестивале мобильного кино Velcom SmartFilm 2013, который проходит в Беларуси.

И так… Слайдер состоит из 2-х основных частей: механической (направляющие, движущаяся каретка и механизм перемещения) и электрической (мотор и система управления). Если с последней частью слайдера всё было более менее понятно — связка LaunchPad MSP430 + драйвер L298N + биполярный шаговый двигатель от старого принтера. То механика заставила изрядно подумать, ведь всё должно быть «дешево и сердито». Варианты с покупными направляющими отпала сразу после изучения цен на них. И в итоге, после долгих поисков по интернету, остановился на использовании пластикового короба для прокладки кабелей шириной 60мм. Он оказался вполне прочным и гладким для ровного движения каретки, но слишком гибким и поэтому защелкивающаяся крышка короба была прикручена саморезами к клеенной доске подходящих размеров (толщиной 15мм, шириной 90мм и длинной чуть больше длинны короба). Далее защелкиваем короб на крышку и получаем нашу направляющую. По краям доски проделаны отверстия для крепления съемных площадок для штативов.


Модель каретки была взята очень даже распростроненная на просторах интернета. Сложного ничего нет: аллюминиевый уголок (можно купить в ближайшем строительном магазине, только брать рекомендую тот что потолще), 8 подшипников (я нашел с внутренним диаметром 8мм) и немного гаек, болтов, шайб и гравёрок. Отрезаем, сверлим и собираем. Самое главное правильно разметить отверстия для крепления подшипников, иначе каретка будет соприкасаться с поверхность короба не всеми подшипниками и появится небольшой люфт.

Вид на каретку сверху
Каретка вверх ногами

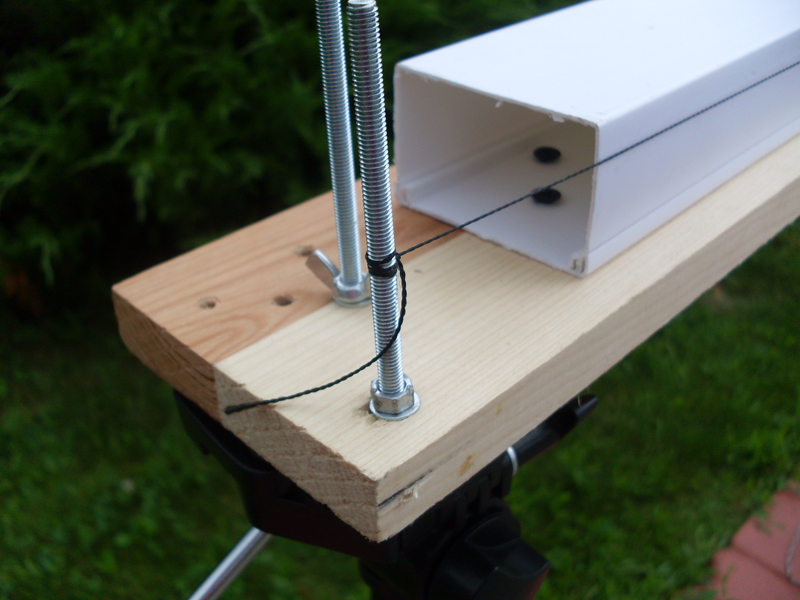

Механизмом перемещения изначально планировалось использовать шпильку длинной 2 метра и гайку, но шпилька провисала так сильно что даже уменьшение длинный слайдера до 1,4 метра не позволили использовать её. Единственным верным и правильным решением оставалось использование зубчатого ремня, но под рукой его не было а заказывать из Китая и ждать меня не устраивало (поджимали сроки фестиваля). Как-то случайно в голову пришла мысль об использовании нити вместо ремня. Первые испытания превзошли все ожидания — это работало и работало очень хорошо. Сделано было так: с одной стороны слайдера на высоте вала, закрепленного шагового двигателя. привязывалась нейлоновая нить, далее делался один виток вокруг вала двигателя и затем нить натягивалась и привязывалась с другой стороны слайдера.

Переходим к электрической части.

Система управления умеет регулировать скорость от 1 до 1024 шагов двигателя в секунду и менять направления движения. Скромно, но мне большего и не надо.

«Мозгом» системы управления выступает LaunchPad MSP430 (msp430g2553). Код очень простой и написан на Energia. Код универсален и легко может быть переделан под любую плату Arduino. И хотя на биполярном шаговом двигателе было написано 400 шагов на оборот, но на практике оказалось только 200. Для увеличения плавности работы на низких скоростях решил использовать управление двигателем в режиме полушага и мы получаем наши 400 шагов/об. обратно.


Код программы для MSP430

/* Программа управления слайдером для съемки Time Lapse */
 int m1=8;
 int m2=9;
 int m3=10;
 int m4=11;
 int key=5;

 int analog=A0;
 int time=0;
 int keyin=0;

void setup()
{
  pinMode(m1, OUTPUT);
  pinMode(m2, OUTPUT);
  pinMode(m3, OUTPUT);
  pinMode(m4, OUTPUT);
  pinMode(key, INPUT_PULLUP);

}

void loop()
{

  keyin=digitalRead(key);

 if (keyin==HIGH)
  {

  time = analogRead(analog); // step 1
  digitalWrite(m1,HIGH);
  digitalWrite(m2,LOW);
  digitalWrite(m3,LOW);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 2
  digitalWrite(m1,HIGH);
  digitalWrite(m2,LOW);
  digitalWrite(m3,HIGH);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 3
  digitalWrite(m1,LOW);
  digitalWrite(m2,LOW);
  digitalWrite(m3,HIGH);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 4
  digitalWrite(m1,LOW);
  digitalWrite(m2,HIGH);
  digitalWrite(m3,HIGH);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 5
  digitalWrite(m1,LOW);
  digitalWrite(m2,HIGH);
  digitalWrite(m3,LOW);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 6
  digitalWrite(m1,LOW);
  digitalWrite(m2,HIGH);
  digitalWrite(m3,LOW);
  digitalWrite(m4,HIGH);
  delay (time+1);

  time = analogRead(analog); // step 7
  digitalWrite(m1,LOW);
  digitalWrite(m2,LOW);
  digitalWrite(m3,LOW);
  digitalWrite(m4,HIGH);
  delay (time+1);

  time = analogRead(analog); // step 8
  digitalWrite(m1,HIGH);
  digitalWrite(m2,LOW);
  digitalWrite(m3,LOW);
  digitalWrite(m4,HIGH);
  delay (time+1);

 }
  else
  {

  time = analogRead(analog); // step 8
  digitalWrite(m1,HIGH);
  digitalWrite(m2,LOW);
  digitalWrite(m3,LOW);
  digitalWrite(m4,HIGH);
  delay (time+1);
  time = analogRead(analog); // step 7
  digitalWrite(m1,LOW);
  digitalWrite(m2,LOW);
  digitalWrite(m3,LOW);
  digitalWrite(m4,HIGH);
  delay (time+1);
  time = analogRead(analog); // step 6
  digitalWrite(m1,LOW);
  digitalWrite(m2,HIGH);
  digitalWrite(m3,LOW);
  digitalWrite(m4,HIGH);
  delay (time+1);

  time = analogRead(analog); // step 5
  digitalWrite(m1,LOW);
  digitalWrite(m2,HIGH);
  digitalWrite(m3,LOW);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 4
  digitalWrite(m1,LOW);
  digitalWrite(m2,HIGH);
  digitalWrite(m3,HIGH);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 3
  digitalWrite(m1,LOW);
  digitalWrite(m2,LOW);
  digitalWrite(m3,HIGH);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 2
  digitalWrite(m1,HIGH);
  digitalWrite(m2,LOW);
  digitalWrite(m3,HIGH);
  digitalWrite(m4,LOW);
  delay (time+1);

  time = analogRead(analog); // step 1
  digitalWrite(m1,HIGH);
  digitalWrite(m2,LOW);
  digitalWrite(m3,LOW);
  digitalWrite(m4,LOW);
  delay (time+1);

}

}

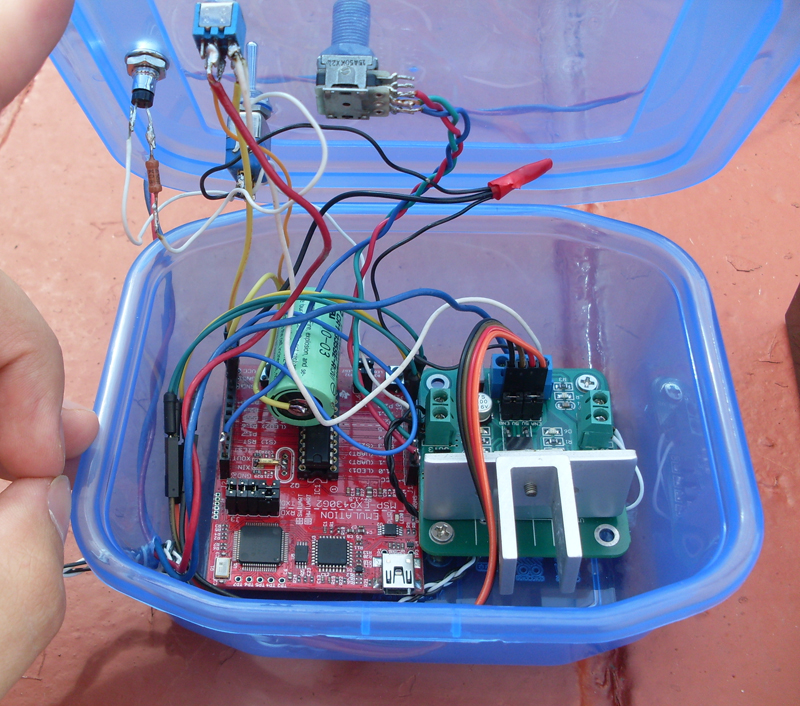

К контроллеру подключаем двигатель через драйвер L298N, тумблер выбора направления, переменный резистор (регулятор скорости), и светодиод, который будет индикатором включения нашей системы.

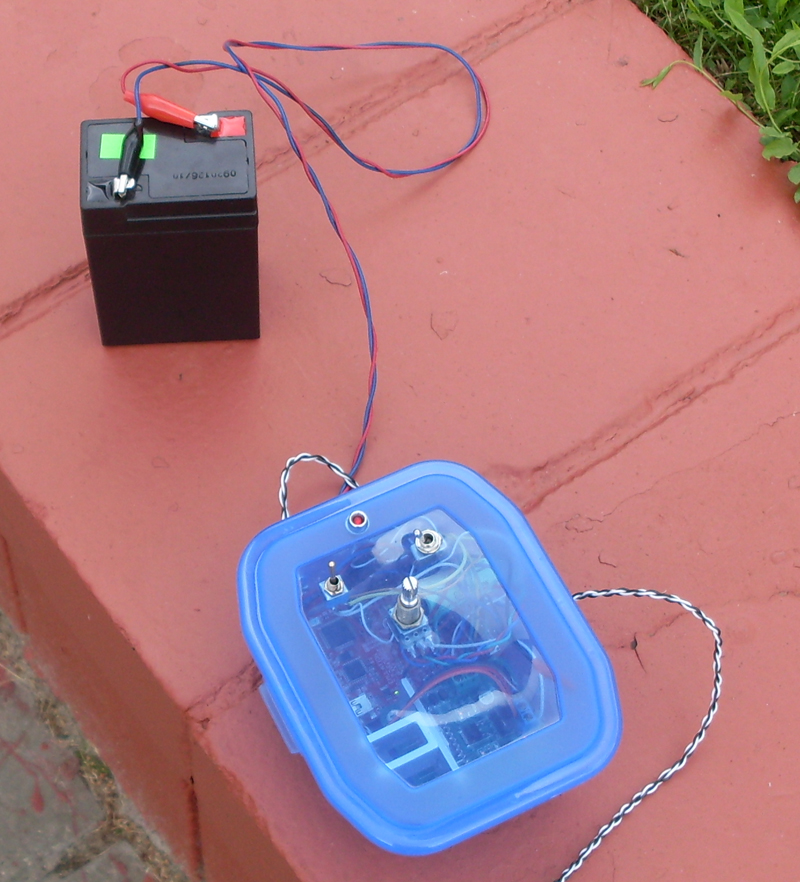

Небольшой пластиковый контейнер для завтрака идеально сгодился на роль корпуса для пульта.


В качестве источника питания для контроллера была выбрана малогабаритная батерейка на 3В, а для питания двигателя стандартный аккумулятор 6V 4,5Ah. Для подачи питания предусмотрен тумблер с парой контактов, который подключает одновременно и аккумулятор и батарейку к драйверу и контроллеру соответственно. Замеры показали что в 4-х из 8 шагов двигатель потребляет 0,45 А, а в остальных 4-х шагах из 8 — 0,9 А. Получается что-то около 0,7 А- это грубо усредненное потребление двигателя, что дает нам около 5-6 часов работы от полностью заряженного аккумулятора ( в реальности так оно и есть).

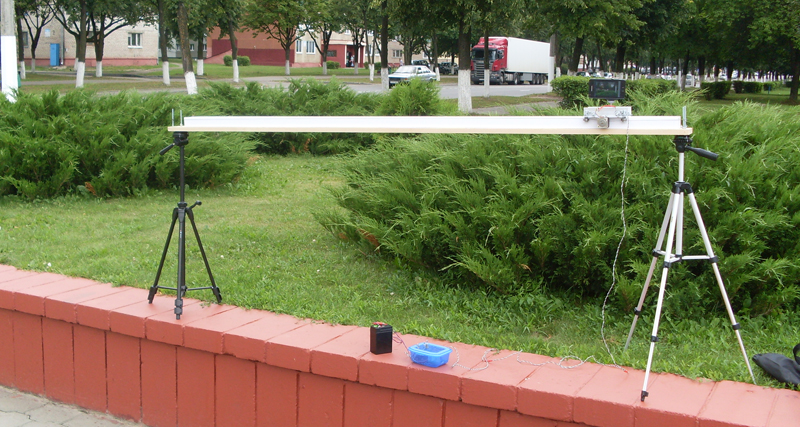

Вид на сам слайдер.



Видео Слайдера в работе.

Испытания показали, что в горизонтальном положении слайдер легко перемещает вес в 4 кг.

В процессе эксплуатации были замечены следующие недостатки:
1. Нить со временем растягивается ( но это почти никак не влияет на работу )
2. Иногда вход и выход нити в петле вокруг вала скрещиваются и это вызывает небольшое подергивание каретки.
3. Клеенная доска со временем чуть прогнулась ( для меня не критично)

Это первая статья, поэтому сильно не судите.

Ах да…
Вот ролик для фестиваля, там вы сможете увидеть, то что я наснимал с помощью этого слайдера.
Всем спасибо за внимание.
