Всем ещё раз привет!

4 года назад было полностью прекращено вещание аналоговых телеканалов с группировки спутников Astra 19.2°E. Это были последние спутники в мире, которые на тот момент ещё транслировали телеканалы в аналоге. Данное событие не могло пройти мной незамеченным, и я решил используя имеющееся у меня оборудование записать максимальное количество отключений телеканалов. Как я это делал и что из этого вышло можно прочитать в цикле из двух статей.

В первой части статьи я рассказал немного о себе и о том, что предшествовало массовому отключению телеканалов 30 апреля 2012 года.
В этой части я уже непосредственно коснусь хронологии отключения телеканалов, а также технических моментов, связанных с используемым оборудованием и самим процессом записи. Будет побольше технических моментов, будут фоточки и, конечно же, много видео.
Кому интересно — добро пожаловать под кат :)

Итак, поехали!
29 апреля 2012 года, воскресенье, поезд Минск-Брест. Прибываю в 21:42 и бегом гружёный чемоданами со всяким железом, проводами и кассетами лечу домой. По ожиданиям Big Analog Shutdown должен произойти в ночь с 29 на 30 апреля по немецкому времени. В запасе было почти 5 часов. Надо было подключить всё оборудование, перекрутить обе тарелки на 19,2 градуса восточной долготы, подготовить кассеты и… ждать.
На тот момент у меня было в наличии две спутниковые антенны, два аналоговых ресивера, пять видеомагнитофонов, из них три было с HiFi-звуком и поддержкой LP и два телевизора.

Список оборудования

Ресиверы:
— Nokia SAT 8003 S
— Echostar SR-90

Видеомагнитофоны:
— Sony SLV-P58EE — модулятор с D/K звуком
— Sony SLV-E160EE — резервный
— Sony SLV-E780
— LG DCK688X
— Blaupunkt RTV-760 HiFi

Телевизоры:
— Электроника-409Д
— Casio TV-1400

Тракт

Тракт был построен довольно хитрым образом. Ресивер Nokia не имеет такого OSD, чтобы полностью не перекрывать картинку. Попросту говоря, я не мог вывести в угол экрана текущее время. Зато Echostar умел это. Впридачу он ещё показывал SIGNAL STRENGTH прямо поверх картинки, что было весьма удобно для точной настройки антенн. Также очень неплохой OSD имел видеомагнитофон LG — в любой момент на экран можно было вывести текущее время.
Т.к. ресиверов было два, а видеомагнитофонов — три, и видеомагнитофоны достаточно сильно отличались по качеству записи, было решено поступить так:
1) Сигнал с Нокии подавался сначала на LG, а затем — на Blaupunkt. Тем самым можно было иметь одну запись «чистого» эфира, другую — с текущим временем, для того чтобы проще было потом ориентироваться в записях. Сигнал же с Блаупункта композитом уходил прямиком на Casio. Данная связка использовалась для записи «конкретного» канала. Т.е. переключение каналов было по большей части только по требованию, либо когда ничего интересного не намечалась, каналы крутились параллельно со второй связкой.
2) Сигнал с Echostar уходил на Sony-E780, далее шёл на Sony-P58EE. С последнего ВЧ-сигнал уходил на Электронику-409Д. На этой связке я записывал заппинги, когда находился рядом с видеомагнитофонами.

Писалось всё на VHS-видеокассеты, всего вышло 6 полностью записанных лент E-180 и E-240. Что-то писалось в LP, что-то в SP. В дальнейшем кассеты были оцифрованы, нарезаны и самое интересное было залито на мой канал на YouTube.

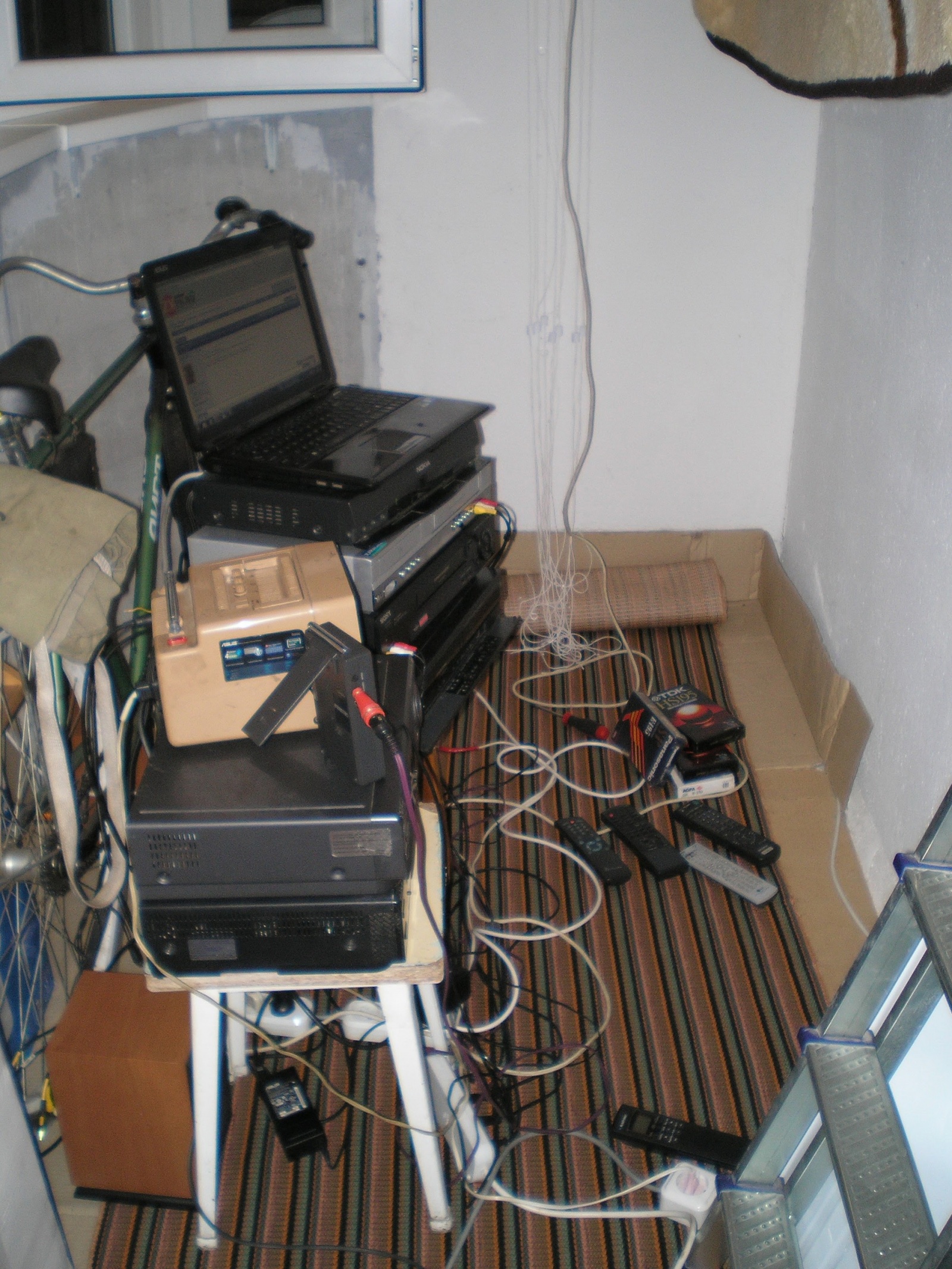

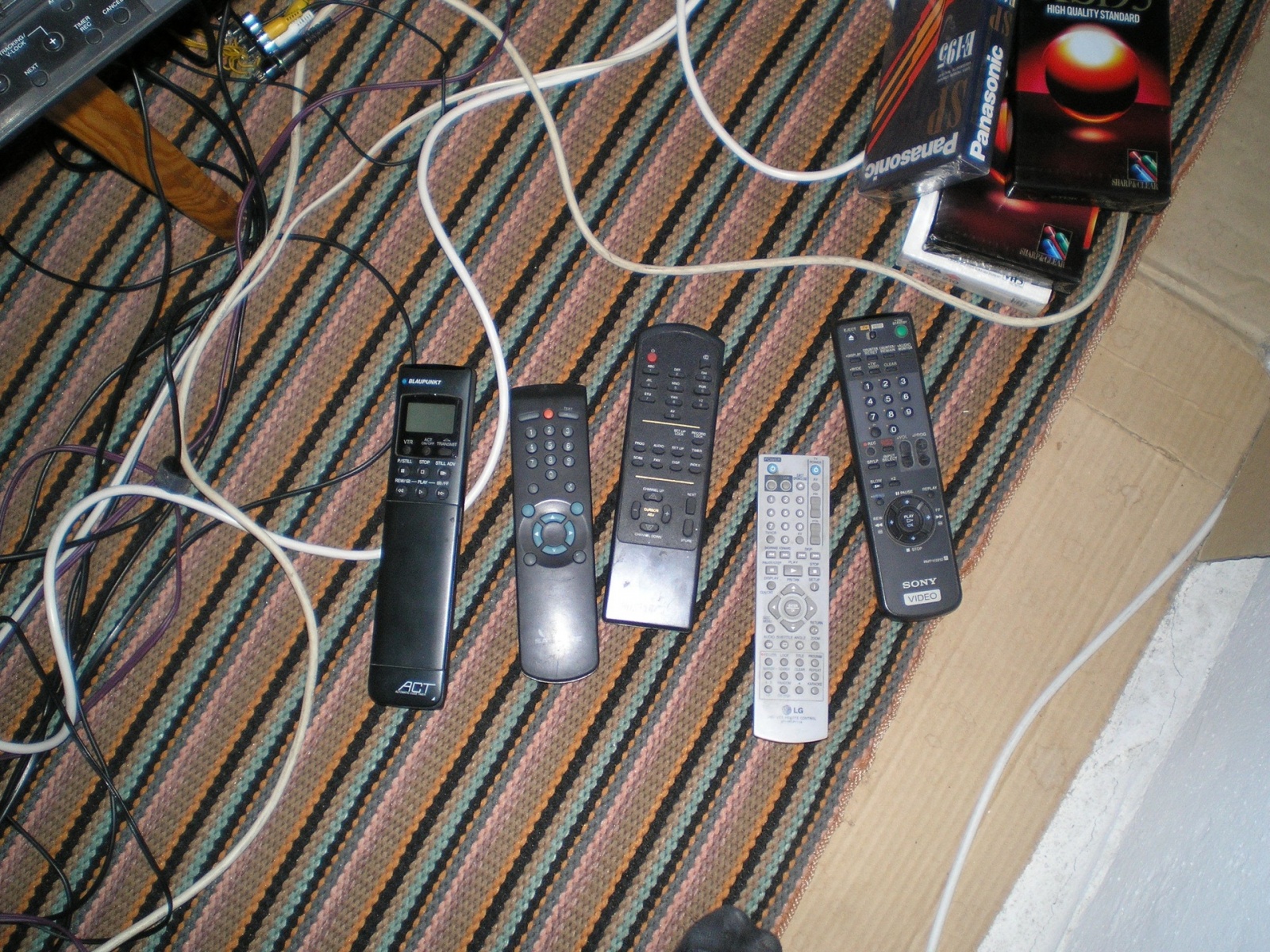

Обещанные фоточки установки:

Фоточки

Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 1

Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 2

Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 3

Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 4

Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 5

UPD: Нашёл видео, записанное на VHS-C видеокамеру, где я записал и вкратце на ломаном английском рассказал об установке. Сразу прошу прощения, разговорной практики у меня тогда не было, а видео я готовил на англоязычный форум. В итоге оно так и не было опубликовано нигде до сего момента.

Хронология отключений

На одном из форумов, посвященных спутниковому приёму, было найдено расписание отключений, я ориентировался на него, но что-то пошло не так немцы в этом плане оказались не особо пунктуальными, либо я чё-то где-то перепутал, сейчас уже сложно сказать, давно это было:

Расписание отключений

Detailed timetable for the closure of analogue satellite broadcasting
and activation of the HD programming from ARD and ZDF
As at 5 December 2011, subject to change
29.04.2012 — 30.04.2012
21:00 clock off Tp.49 (KI.KA) to closedown
03:00 clock off Tp.30 (rbb)
03:01 clock off Tp.35 (arte)
03:02 clock off Tp.36 (Phoenix)
03:03 clock off Tp.39 (WDR television)
03:04 clock off Tp.40 (TV-hr)
03:05 clock off Tp.41 (BR-alpha)
03:06 clock off Tp.45 (Bavarian Television)
03:07 clock off Tp.43 (MDR network)
03:08 clock off Tp.48 (SWR BW TV)
03:09 clock off Tp.61 (SWR television RP) by SES ASTRA
03:10 clock off Tp.10 (3sat) by SES ASTRA
03:11 clock off Tp.33 (ZDF) by SES ASTRA
03:12 clock off Tp.25 (NDR TV)
03:13 clock off Tp.19 (The First)
The launching of the ARD and ARD-HD1-HD2 at Frankfurt starts on 30 April 2012
03:15 clock or clock at 03:30. The HD programs themselves are only a few minutes after
the activation of the respective carrier for the audience to be available.
03:15 clock
Injection of the beam transponder for ARD-HD1 19 in Frankfurt (The first HD, arte
HD, HD BW SWR, SWR RP HD)
03:30 clock
Injection of the beam transponder for ARD-HD2 25 in Frankfurt (HD PHOENIX, NDR
FS NDS HD, HD NDR FS MV, NDR FS HH HD, NDR FS SH HD, HD BR South, North BR HD)
03:58 clock
Shutdown of the carrier for ZDF-HD1 Transponder11 in Frankfurt (The first HD, ZDF HD
and Arte HD)
Then place the intrusion on the ZDF and ZDF Transponder 11 HD1 HD2
Transponder 10 in Mainz.
04:00 clock
Injection of the carrier for ZDF in Mainz-HD1 transponder 11 (ZDF HD, HD zdf_neo,
zdf.kultur HD)
04:15 clock
Injection of the carrier for the transponder 10 in Mainz (ZDFinfo HD, HD 3sat, KI.KA HD)
03:00 bis 05:00 clock clock
The launching of the program with regional WDR HD apart on the circuit
SES ASTRA Tran

Итак, далее по тексту время даётся летнее белорусское GMT+3 (мб исправю всё потом на немецкое).

29 апреля 2012 года, 23:36. Заппинг, ресивер Nokia SAT 8003 S:

Как видим, на многих каналах присутствуют плашки, оповещающие о том, что очень скоро каналы уйдут из эфира.
30 апреля 2012 года, 0:04. Тоже обычный полный заппинг Спустя полчаса качеством похуже — вторая тарелка была слегка сбита, пофикшено только наутро. Ресивер Echostar SR-90:

Заппинг в 0:04

В 0:40 я записал заппинг радиотрансляций:

В конце видео проблемы со звуком — YouTube и авторские права, блин…

Дальше было плохо… Посыпаю голову пеплом — ушёл вздремнуть и поставил будильник не на до время. Оставив записываться один видак на ТВ, другой на радио, вернулся утром и увидел, что ТВ продолжает идти, а радио то уже и нет! Ура, первое отключение зацепили.

30 апреля 2012 года в 4:00 по Минскому уходит RTL-Radio (несущая есть, но звук обрублен) и весь транспордер вместе с ним. Номер транспондера я не зафиксировал, судя по всему, в это же время начали уходить остальные трансы.

На аудиочастотах пропал звук. А что стало с изображением?
Давайте посмотрим заппинг в 5:16:

Видим, что ARTE повесило полупрозрачную плашку, на многих каналах появились заставки о том, что каналы отключены. Tele 5 ещё в эфире.
Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 6

Далее пачка видео не от меня, переключение на плашки или полное отключение транспондеров:

Пропущенные отключения с 4 до 5 утра

rbb в 4:05

MDR в 4:07

ARD/Das Erste в 4:12

PRO 7 в 4:49

Отключение Tele 5 я также пропустил, посему вот ещё одно видео не от меня.

Tele 5 в 5:30

После отключения Tele5 на его транспондере с сигналом начала твориться какая-то дичь (5:59 по Минску)…

Срывы изображения, непонятно почему. Спектроанализатора у меня нет, но такое ощущение, что соседняя несущая наползла и вызывала сбои в работе АПЧ ресивера. На обоих ресиверах поведение было абсолютно одинаковое. Кто внимательный, тот заметил курсор мыши посреди экрана :)

Дальше до вечера ничего интересного уже не происходило.

Пачка заппингов в 5:59, 6:12:

Заппинги в 5:59, 6:12


В 11:19 трансляцию продолжает вести HSE24, Arte с плашкой и Eurosport. Забегая вперед скажу, что Eurosport оказался долгожителем — его отключили последним. Кое-где задним планом идёт звуковая дорожка, присутствуют сигналы телетекста.

Заппинг в 11:19

В 12:15 видно уже, что Arte трансляцию прекратил, осталась лишь плашка и стоп-кадр на заднем фоне.

Заппинг в 12:15

В 15:44 HSE24 уже отключился. Момент отключения записан не был.

Заппинг в 15:44 после отключения HSE24

Далее ситуация особо не меняется до поздней ночи.

Заппинги в 16:21, 18:23 и 19:40



За это время я успел поделать много других полезных дел, параллельно прощёлкивая все каналы. Составил список транспондеров и забил их все в ресиверы в необходимой последовательности, чтобы потом проще было ориентироватся. Сделать это сразу с ночи я не успел:
Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 7

1 мая 2012 года, 0:40.

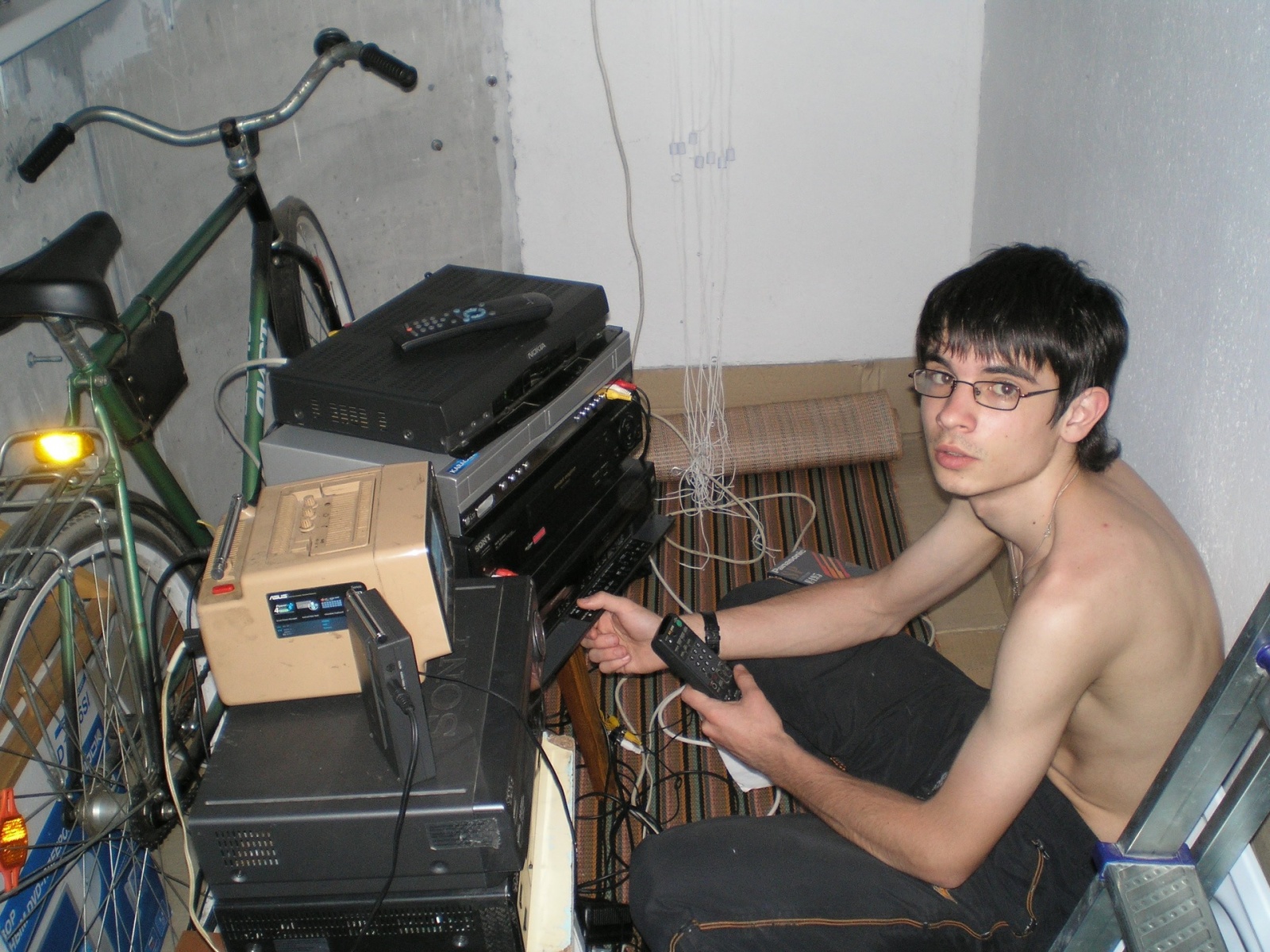

/me за работой :)

Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 8

В эфире полезную трансляцию ведёт только Eurosport

Буквально через пару минут после заппинга отключится транспондер, вещающий до этого телеканал rbb.

1:04, rbb уже нет

1:16 — отключен транспондер, вещающий до этого HSE24.

HSE24 уже ушёл

Как видим, в эфире только Eurosport. Можете обратить внимание, что в одном канале транслируется английская, а в другом — немецкая аудиодорожки.

Самая вкусняшка - отключение Eurosport.
Информация с форума:

Eurosport will either close Midnight Paris Time (uplink) or Midnight UTC (international satellite time) UTC midnight would mean 01.00 UK/Portugal time, 02.00 Central European Time.

По факту отключились в 2:30 по Минску. Видео:

Немного прокомментирую само видео. В самом начале мы видим, что с сигналом творится какая-то дичь. Несколько секунд было что-то непонятное, чё-то крутили с передатчиком, но видимо инженеры решили дать досмотреть людям снукер :)
В этот момент видим последний айдент и — тадам — цветные полосы, причём полосы с приличными помехами. Eurosport стандартно завершил свой эфир и на этой частоте должен начать вещание ночной телемагазин. Но проработал он всего несколько секунд — несущая была выключена.
ВСЁ. Последний аналоговый спутниковый телеканал завершил вещание.

Ещё заппинг в 2:49

В 3:11 втихаря выключился транспондер, вещающий до этого канал QVC. Вот видео его отключения:

Отключение QVC

1 мая 2011 года, 4:20 — последняя запись, сделанная мной с аналога.

Картинку в этот момент давали 19 транспондеров, в эфире они провисели ещё месяц.
Скриншотики с плашками: tinyurl.com/8ymu7q8

11 мая 2012 года ушли из эфира транспондеры, вещающие RTL, RTL2 и SuperRTL.
15 мая отключились транспондеры Kabel 1, Phoenix и WDR.
30 мая 2012 годавсе оставшиеся аналоговые транспондеры выключены, несущие убраны.
Всё, эпоха аналогового спутникового ТВ закончилась.
Как видим, из эфира все ушли скучно, неинтересно, лишь Eurosport отличился своими глюками.
Самое интересное — после отключения эти транспондеры очень долго оставались без сигнала, что на них творится в данный момент можно посмотреть на Lyngsat или проверить самому. В 2012-м году планы по запуску новых каналов на этих транспондеров не было. В коммерческую эксплуатацию их планировали вывести лишь к 2016-му. И, спрашивается, зачем было отключать, если забить ёмкости было нечем?
В общем, план они свой выполнили :)

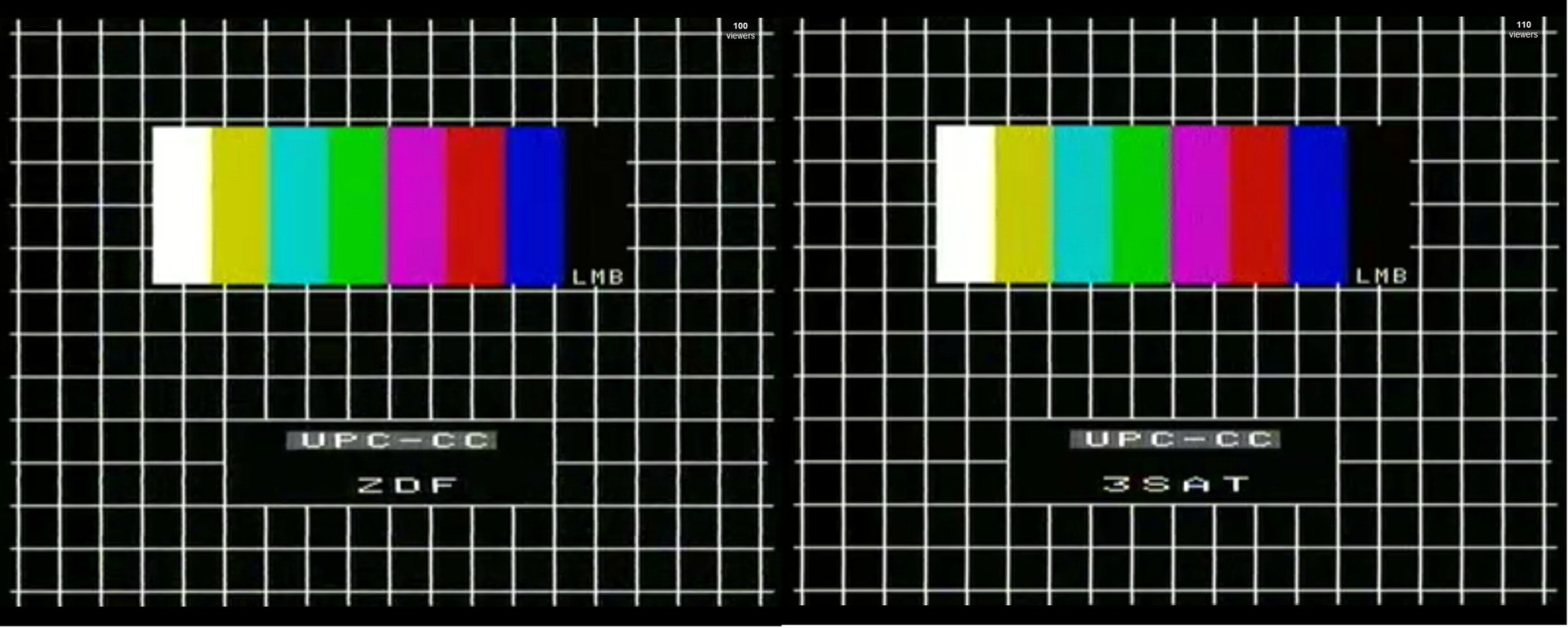

В кабельных сетях Германии аналоговые каналы тоже были отключены, пример плашек:
Отключение аналогового спутникового ТВ: 4 года спустя (часть 2) - 9

Немножко материалов по теме:

Страничка про Atlantic Bird 3
Страничка про аналоговую Astra
Вот ещё большая таблица, где расписана история вещания аналоговых телеканалов на Astra. Всё по датам, подробно с номерами транспондеров.
Тема на профильном форуме, посвященная отключению спутникового аналога.
Плейлист, где все видео собраны в хронологическом порядке.
И альбом с фотографиями на Google Photo.

На этом моё повествование можно завершить. Надеюсь, мне удалось донести до вас основную хронологию событий четырёхлетней давности, и что-то интересное и, быть может, полезное вы для себя из этих статей вынесли.
Буду рад услышать ваше мнение в целом по изложению, может быть будут какие замечания и пожелания.
В планах написать статью про отключение аналогового телевещания в Республике Беларусь, о том, как можно достать и декодировать Телетекст с самых стандартных VHS-записей, а также статью, как в домашних условиях с минимумом затрат производить качественную перекатку BGA-шных чипов. А там посмотрим, как оно будет :)

Подписывайтесь на мой канал на YouTube, заходите и подписывайтесь на нашу группу в VK, посвящённую первому в Минске музею ретрокомпьютеров.

Спасибо за внимание, жду ваших комментариев!
