Сеть обменной сортировки со слиянием Бэтчера

в 8:12, , рубрики: C, Алгоритмы, паралельная сортировка, параллельное программирование, Программирование, Сеть сортировки, сортировка Бэтчера, метки: , ,

Сортировка является одной из базовых операций при обработке данных, которая используется в самом широком спектре задач. В данной статье будет рассмотрена сеть обменной сортировки со слиянием Бэтчера для параллельной сортировки массива произвольного размера.

Сеть обменной сортировки со слиянием Бэтчера - 1

Введение

Сети сортировки – это вид алгоритмов сортировки, в которых порядок выполнения операций сравнения и их количество не зависит от значения элементов сортируемого массива. Они позволяют создавать масштабируемые параллельные алгоритмы сортировки больших объемов данных.

В сетях сортировки каждый элемент массива последовательно обрабатывается компараторами, которые сравнивают два элемента и, при необходимости, меняют их местами.

Сети сортировки принято изображать следующим образом. Сортируемые элементы массива обозначаются горизонтальными линиями данных, а компараторы – вертикальными отрезками, которые соединяют только две линии. На рисунке 1 ниже показана сеть сортировки для трех элементов и пример упорядочивания массива Сеть обменной сортировки со слиянием Бэтчера - 2. Значение на каждой линии данных меняется по мере срабатывания соответствующего компаратора.

Сеть обменной сортировки со слиянием Бэтчера - 3

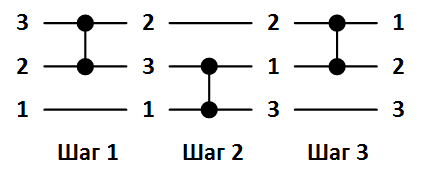

Рисунок 1. Сеть сортировки массива из 3 элементов.

На данный момент способ построения сетей, обладающих минимальным временем для произвольного числа входов, неизвестен, поэтому рассмотрим одну из наиболее быстродействующих масштабируемых сетей сортировки.

Сеть обменной сортировки со слиянием Бэтчера

Сети Бэтчера – наиболее быстродействующие из масштабируемых сетей. Для построения сети будем использовать следующий рекурсивный алгоритм.

При сортировке массива из Сеть обменной сортировки со слиянием Бэтчера - 4 элементов с номерами Сеть обменной сортировки со слиянием Бэтчера - 5 следует разделить его на две части: в первой оставить Сеть обменной сортировки со слиянием Бэтчера - 6 элементов с номерами Сеть обменной сортировки со слиянием Бэтчера - 7, а во второй Сеть обменной сортировки со слиянием Бэтчера - 8 элементов с номерами Сеть обменной сортировки со слиянием Бэтчера - 9. Далее следует отсортировать каждую из частей (функция B) и объединить результаты сортировки (функция S).

Рассмотрим данные функции подробнее.

B(array) – функция рекурсивного построения сети сортировки группы линий. Рекурсивно делит массив на два подмассива up и down из Сеть обменной сортировки со слиянием Бэтчера - 10 и Сеть обменной сортировки со слиянием Бэтчера - 11 элементов соответственно, после чего вызывает функцию слияния S для этих подмассивов.

S(up, down) – функция рекурсивного слияния двух групп линий. В сети нечетно-четного слияния отдельно объединяются элементы массивов с нечетными номерами и отдельно с четными, после чего с помощью заключительной группы компараторов обрабатываются пары соседних элементов с номерами Сеть обменной сортировки со слиянием Бэтчера - 12, где Сеть обменной сортировки со слиянием Бэтчера - 13 – натуральные числа от Сеть обменной сортировки со слиянием Бэтчера - 14 до Сеть обменной сортировки со слиянием Бэтчера - 15. Данные пары записываются в массив компараторов comparators для дальнейшего использования.

Исходный код функций B и S

Здесь и далее будем приводить примеры кода на Си со следующими соглашениями.

  1. Массивы типа T обозначаются как array(T).
  2. Считаем, что все функции работы с массивами определены в каком-нибудь array.h и делают ровно то, что написано в названии.
  3. Кроме функции array_push(): для векторов она добавляет переданное значение в конец массива, при необходимости выделяя память; для обычных массивов — записывает переданное значение после последнего записанного, начиная с нулевого.

void S(array(int) procs_up, array(int) procs_down)
{
    int proc_count = array_size(procs_up) + array_size(procs_down);
    if (proc_count == 1) {
        return;
    } else if (proc_count == 2) {
        array_push(&comparators, ((pair_t){ procs_up[0], procs_down[0] }));
        return;
    }

    array(int) procs_up_odd = array_new(array_size(procs_up) / 2 + array_size(procs_up) % 2, int);
    array(int) procs_down_odd = array_new(array_size(procs_down) / 2 + array_size(procs_down) % 2, int);
    array(int) procs_up_even = array_new(array_size(procs_up) / 2, int);
    array(int) procs_down_even = array_new(array_size(procs_down) / 2, int);
    array(int) procs_result = array_new(array_size(procs_up) + array_size(procs_down), int);

    for (int i = 0; i < array_size(procs_up); i++) {
        if (i % 2) {
            array_push(&procs_up_even, procs_up[i]);
        } else {
            array_push(&procs_up_odd, procs_up[i]);
        }
    }
    for (int i = 0; i < array_size(procs_down); i++) {
        if (i % 2) {
            array_push(&procs_down_even, procs_down[i]);
        } else {
            array_push(&procs_down_odd, procs_down[i]);
        }
    }

    S(procs_up_odd, procs_down_odd);
    S(procs_up_even, procs_down_even);

    array_concatenate(&procs_result, procs_up, procs_down);

    for (int i = 1; i + 1 < array_size(procs_result); i += 2) {
        array_push(&comparators, ((pair_t){ procs_result[i], procs_result[i + 1] }));
    }

    array_delete(&procs_up_odd);
    array_delete(&procs_down_odd);
    array_delete(&procs_up_even);
    array_delete(&procs_down_even);
    array_delete(&procs_result);
}

void B(array(int) procs)
{
    if (array_size(procs) == 1) {
        return;
    }

    array(int) procs_up = array_new(array_size(procs) / 2, int);
    array(int) procs_down = array_new(array_size(procs) / 2 + array_size(procs) % 2, int);

    array_copy(procs_up, procs, 0, array_size(procs_up));
    array_copy(procs_down, procs, array_size(procs_up), array_size(procs_down));

    B(procs_up);
    B(procs_down);
    S(procs_up, procs_down);

    array_delete(&procs_up);
    array_delete(&procs_down);
}

Код функций с нормальной подсветкой синтаксиса на гитхабе.

Приведем примеры.

Первый пример.

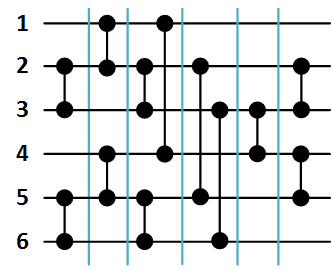

На рисунке 2 ниже представлена сеть сортировки массива из 6 элементов, сформированная в результате вызова функции B(Сеть обменной сортировки со слиянием Бэтчера - 16).

Сеть обменной сортировки со слиянием Бэтчера - 17
Рисунок 2. Сеть Бэтчера сортировки массива из 6 элементов.

При этом список компараторов в порядке их формирования функцией S будет следующим:

  1. (2, 3),
  2. (1, 2),
  3. (2, 3),
  4. (5, 6),
  5. (4, 5),
  6. (5, 6),
  7. (1, 4),
  8. (3, 6),
  9. (3, 4),
  10. (2, 5),
  11. (2, 3),
  12. (4, 5).

Второй пример.

Рассмотрим пример объединения двух упорядоченных массивов: Сеть обменной сортировки со слиянием Бэтчера - 18 и Сеть обменной сортировки со слиянием Бэтчера - 19. На рисунке 3 ниже вертикальные блоки обозначают сети слияния, обрабатывающие нечетные и четные группы строк массивов.

В результате объединения элементов, имеющих нечетные номера Сеть обменной сортировки со слиянием Бэтчера - 20 и Сеть обменной сортировки со слиянием Бэтчера - 21, получен упорядоченный массив Сеть обменной сортировки со слиянием Бэтчера - 22.

В результате объединения элементов, имеющих четные номера Сеть обменной сортировки со слиянием Бэтчера - 23 и Сеть обменной сортировки со слиянием Бэтчера - 24, получен упорядоченный массив Сеть обменной сортировки со слиянием Бэтчера - 25.

В результате выполнения последней группы компараторов получен полностью отсортированный массив: Сеть обменной сортировки со слиянием Бэтчера - 26.

Сеть обменной сортировки со слиянием Бэтчера - 27
Рисунок 3. Сеть нечетно-четного слияния Бэтчера.

Сортировка больших массивов

В случае, если размер массива превышает число процессоров Сеть обменной сортировки со слиянием Бэтчера - 28, на каждом процессоре будем хранить по Сеть обменной сортировки со слиянием Бэтчера - 29 элементов массива. Сортировку будем выполнять в два этапа.

  1. Сортировка на каждом процессоре массива длиной Сеть обменной сортировки со слиянием Бэтчера - 30. Каждый процессор независимо от других выполняет процесс упорядочивания элементов массива. Сортировка выполняется наилучшим из доступных последовательных алгоритмов.
  2. Слияние каждого отсортированного массива в соответствии с расписанием, заданным используемой сетью сортировки Сеть обменной сортировки со слиянием Бэтчера - 31 элементов, то есть на данном этапе осуществляется глобальная сортировка.

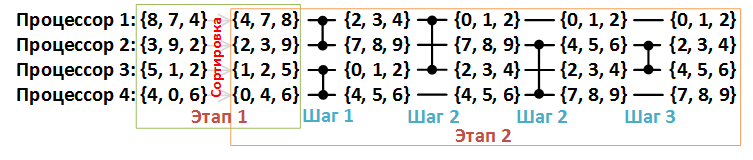

Рассмотрим второй этап подробнее. На рисунке 4 ниже каждая линия данных соответствует одному процессору, а каждый компаратор – компаратору слияния.

Сеть обменной сортировки со слиянием Бэтчера - 32
Рисунок 4. Пример сортировки массива {8, 7, 4, 3, 9, 2, 5, 1, 2, 4, 0, 6}, n = 12, p = 4.

Компаратор слияния принимает на вход два массива одинаковой длины и перераспределяет элементы в два новых массива таким образом, что первый из них содержит элементы с меньшими значениями, а второй – с большими.

В случае использования распределенной памяти, добавляется этап пересылки данных между процессорами:

  • каждый из процессоров пересылает свой фрагмент массива процессору, подключенному к другому входу компаратора,
  • процессор с меньшим номером выделяет из двух фрагментов Сеть обменной сортировки со слиянием Бэтчера - 33 наименьших элементов, а процессор с большим номером – Сеть обменной сортировки со слиянием Бэтчера - 34 наибольших элементов.

При необходимости будем дополнять массив фиктивными нулевыми элементами, чтобы длина сортируемого процессора была кратна числу процессоров.

Таким образом, первый этап можно записать как:

Исходный код первого этапа

Для упрощения будем использовать встроенную функцию сортировки qsort(). Размер сортируемого массива на каждом процессоре определяется как:

int proc_count; // всего процессоров
int elems_count; // всего элементов
int elems_count_new = elems_count + (elems_count % proc_count ? proc_count - elems_count % proc_count : 0);
int elems_per_proc_count = elems_count_new / proc_count;

Тогда первый этап состоит всего из одной строки кода:

qsort(elems_result, elems_per_proc_count, array_item_size(elems_result), compare_uint32);

На гитхабе.

А второй:

Исходный код второго этапа

Как уже было сказано, данный этап заключается в последовательной обработке каждого компаратора из массива comparators. Процессор из первого входа компаратора отправляет свой массив на второй вход, другой процессор поступает аналогично, в результате чего каждый процессор имеет два массива: свой (elems_result) и другого процессора (elems_current).

Затем на каждом процессоре формируется третий массив (elems_temp), состоящий из наименьших элементов (для первого процессора) или наибольших (для второго процессора).

После чего массив elems_temp записывается на место массива elems_result.

for (int i = 0; i < array_size(comparators); i++) {
    pair_t comparator = comparators[i];
    if (rank == comparator.a) {
        MPI_Send(elems_result, elems_per_proc_count, MPI_UNSIGNED, comparator.b, 0, MPI_COMM_WORLD);
        MPI_Recv(elems_current, elems_per_proc_count, MPI_UNSIGNED, comparator.b, 0, MPI_COMM_WORLD, &status);

        for (int res_index = 0, cur_index = 0, tmp_index = 0; tmp_index < elems_per_proc_count; tmp_index++) {
            uint32_t result = elems_result[res_index];
            uint32_t current = elems_current[cur_index];
            if (result < current) {
                elems_temp[tmp_index] = result;
                res_index++;
            } else {
                elems_temp[tmp_index] = current;
                cur_index++;
            }
        }

        swap_ptr(&elems_result, &elems_temp);
    } else if (rank == comparator.b) {
        MPI_Recv(elems_current, elems_per_proc_count, MPI_UNSIGNED, comparator.a, 0, MPI_COMM_WORLD, &status);
        MPI_Send(elems_result, elems_per_proc_count, MPI_UNSIGNED, comparator.a, 0, MPI_COMM_WORLD);

        int start = elems_per_proc_count - 1;
        for (int res_index = start, cur_index = start, tmp_index = start; tmp_index >= 0; tmp_index--) {
            uint32_t result = elems_result[res_index];
            uint32_t current = elems_current[cur_index];
            if (result > current) {
                elems_temp[tmp_index] = result;
                res_index--;
            } else {
                elems_temp[tmp_index] = current;
                cur_index--;
            }
        }

        swap_ptr(&elems_result, &elems_temp);
    }
}

На гитхабе.

Особенности ввода-вывода

Для ввода будем использовать функцию MPI_File_read_ordered(), которая последовательно считывает из файла равные фрагменты массива для каждого процессора. В случае, если данных из файла будет недостаточно, она не затрет фиктивные нули, которыми инициализирован массив.

Для вывода будем использовать аналогичную функцию MPI_File_write_ordered(), однако для каждого процессора необходимо высчитывать, сколько элементов он должен записать в файл. Такая необходимость возникает в случае, если длина сортируемого массива была не кратна числу процессоров.

Рассмотрим подробнее.

Исходный код вывода

Идея заключается в следующем. Пусть у нас есть массив из 15 элементов, по 3 элемента на процессор (переменная elems_per_proc_count) (рисунок 5 ниже). Необходимо пропустить первые 5 элементов (переменная skip).

Сеть обменной сортировки со слиянием Бэтчера - 35
Рисунок 5. Пример распределения массива по процессорам. Необходимо вывести обведенные синим элементы.

Для каждого процессора будем вычислять смещение (переменная print_offset) относительно начала массива, с которого необходимо начать вывод, а также количество выводимых элементов (переменная print_count).

Возможны три случая.

  1. Процессор не выводит ничего, т. е. смещение — ноль, количество выводимых — ноль.
  2. Процессор выводит некоторые свои элементы, т. е. смещение — число пропускаемых элементов, количество выводимых — разность elems_per_proc_count и смещения.
  3. Процессор выводит все свои элементы массива, т. е. смещение — ноль, количество выводимых — elems_per_proc_count.

Рассмотрим вычисление смещения. Очевидно, что смещение равно нулю всегда, кроме процессора, на котором заканчивается количество пропускаемых элементов. Номер такого процессора вычисляется как отношение skip к elems_per_proc_count с отбрасыванием дробной части, а количество элементов, которые не нужно выводить данному процессору, как остаток от деления в указанном отношении.

Таким образом, после группировки всех условий получаем выражение для print_offset.

По приведенному ниже коду не составит труда разобраться в формуле для вычисления количества элементов.

// Количество элементов из общего числа, которые не нужно выводить.
int skip = elems_count_new - elems_count;

// Номер элемента, с которого начинается вывод для каждого процессора.
int print_offset = (skip / elems_per_proc_count == rank) * (skip % elems_per_proc_count);

// Количество выводимых процессором элементов.
int print_count = (skip / elems_per_proc_count <= rank) * elems_per_proc_count - print_offset;

// Число элементов выводит только один процессор с рангом 0.
MPI_File_write_ordered(output, &elems_count, rank == 0, MPI_UNSIGNED, &status);

// Последовательно выводим элементы на основе рассчитанных смещений и количеств для каждого процессора.
MPI_File_write_ordered(output, (unsigned char *)elems_result + print_offset * array_item_size(elems_result), print_count, MPI_UNSIGNED, &status);

На гитхабе.

Тестирование 32-х битного приложения

Были сгенерированы файлы с случайными беззнаковыми целыми числами на разное число элементов, после чего результат работы программы сравнивался с эталонным ответом, полученным с помощью стандартной функции qsort().

В таблице ниже приведено сравнение скорости работы последовательного алгоритма с сортировкой Бэтчера на разном числе процессоров.

На стационарной машине (Intel Core i7-3770 (4 ядра, 8 потоков), 8 GB RAM):
Сеть обменной сортировки со слиянием Бэтчера - 36
(Прочерки – ошибки выделения необходимого объема памяти).

Исходный код

Исходный код данной сортировки доступен на GitHub по следующей ссылке: https://github.com/zodinyac/batcher-sort. Там же можно найти генератор тестов и другие вспомогательные утилиты, описанные в README.md.

Использованная литература

  1. Якобовский М. В. Параллельные алгоритмы сортировки больших объемов данных.
  2. Якобовский М. В. Введение в параллельные методы решения задач.
  3. Тютляева Е. О. Интеграция алгоритма параллельной сортировки Бэтчера и активной системы хранения данных.
