Шасси Cubix ERS-Fault Tolerant II — заморское чудо в сетях Украины

в 11:16, , рубрики: cubix, сервер, старое железо

Была (да в общем-то есть и сейчас) замечательная фирма Cubix, которая была известна своими замечательными серверными шасси, обзор одного из которых я и предлагаю читателям Гиктаймс. В публикации используются фото автора, и эти фото большие, их много. Хотя, всё в этом мире относительно.

В общем, прошу под кат.

Статью-обзор эту меня побудили написать несколько фактов, а именно: отсутствие на просторах Рунета информации об этих системах и, собственно, обретение оной мной.

Собственно, для начала — фотографии обозреваемого:

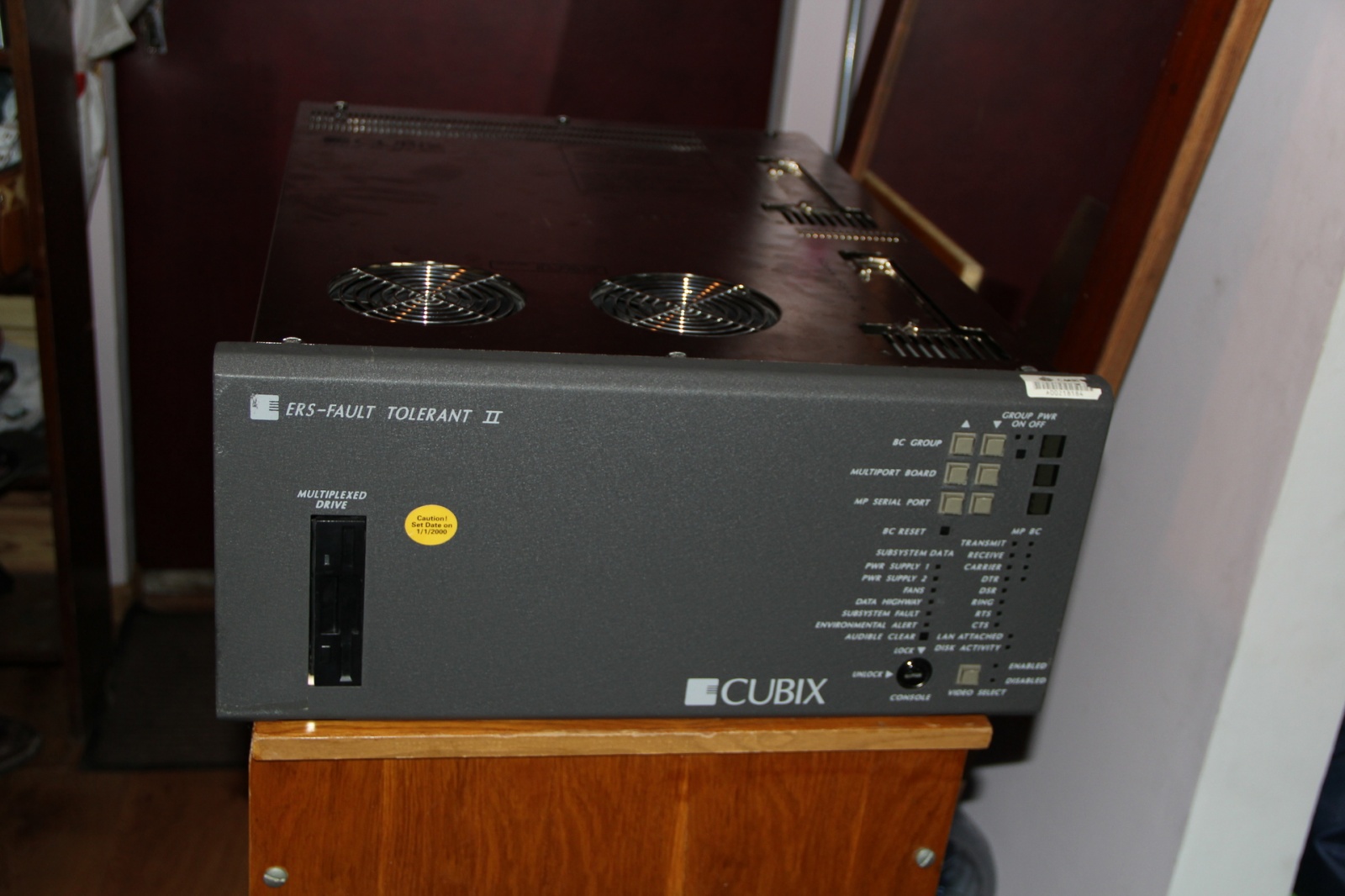

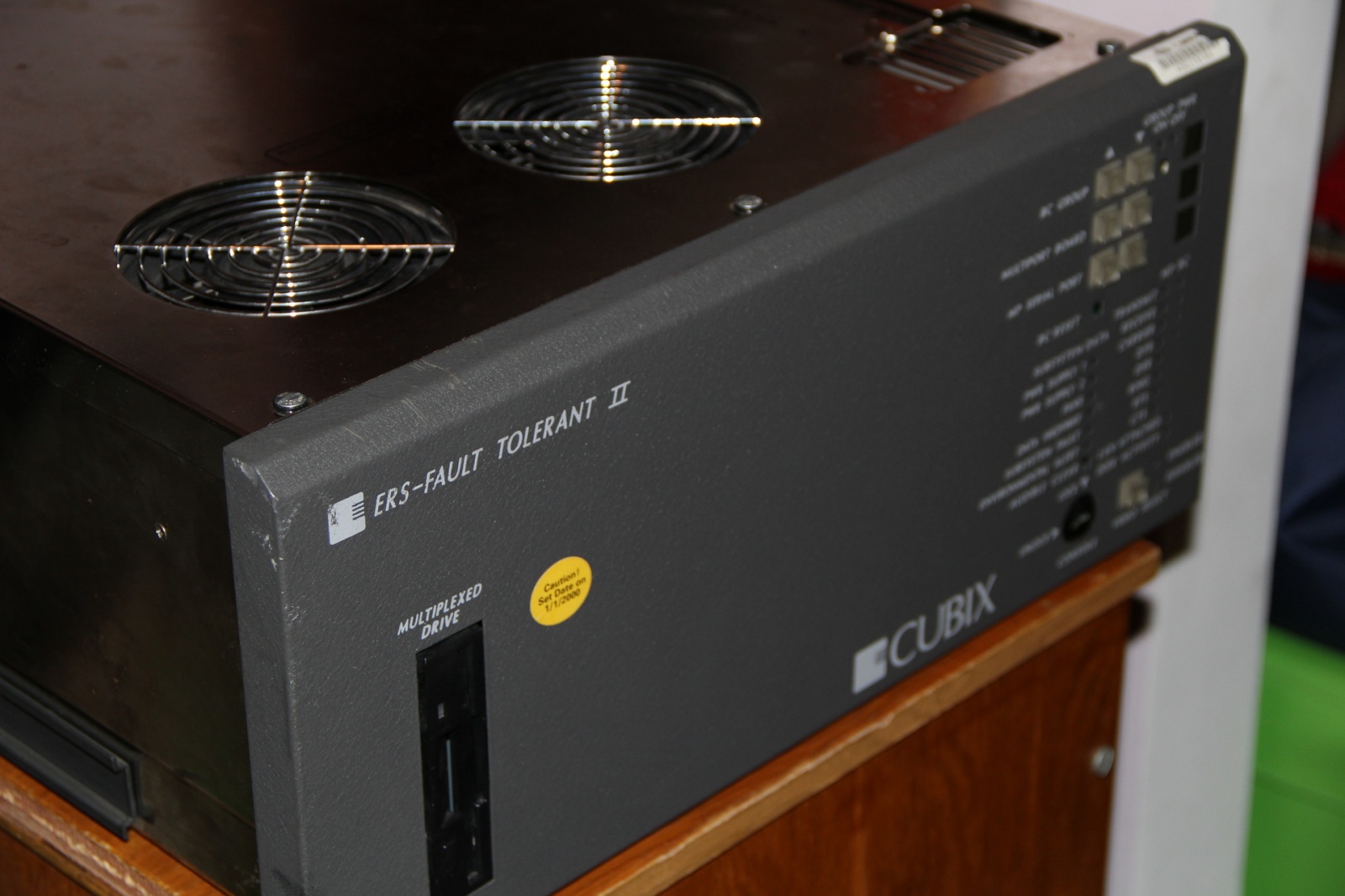

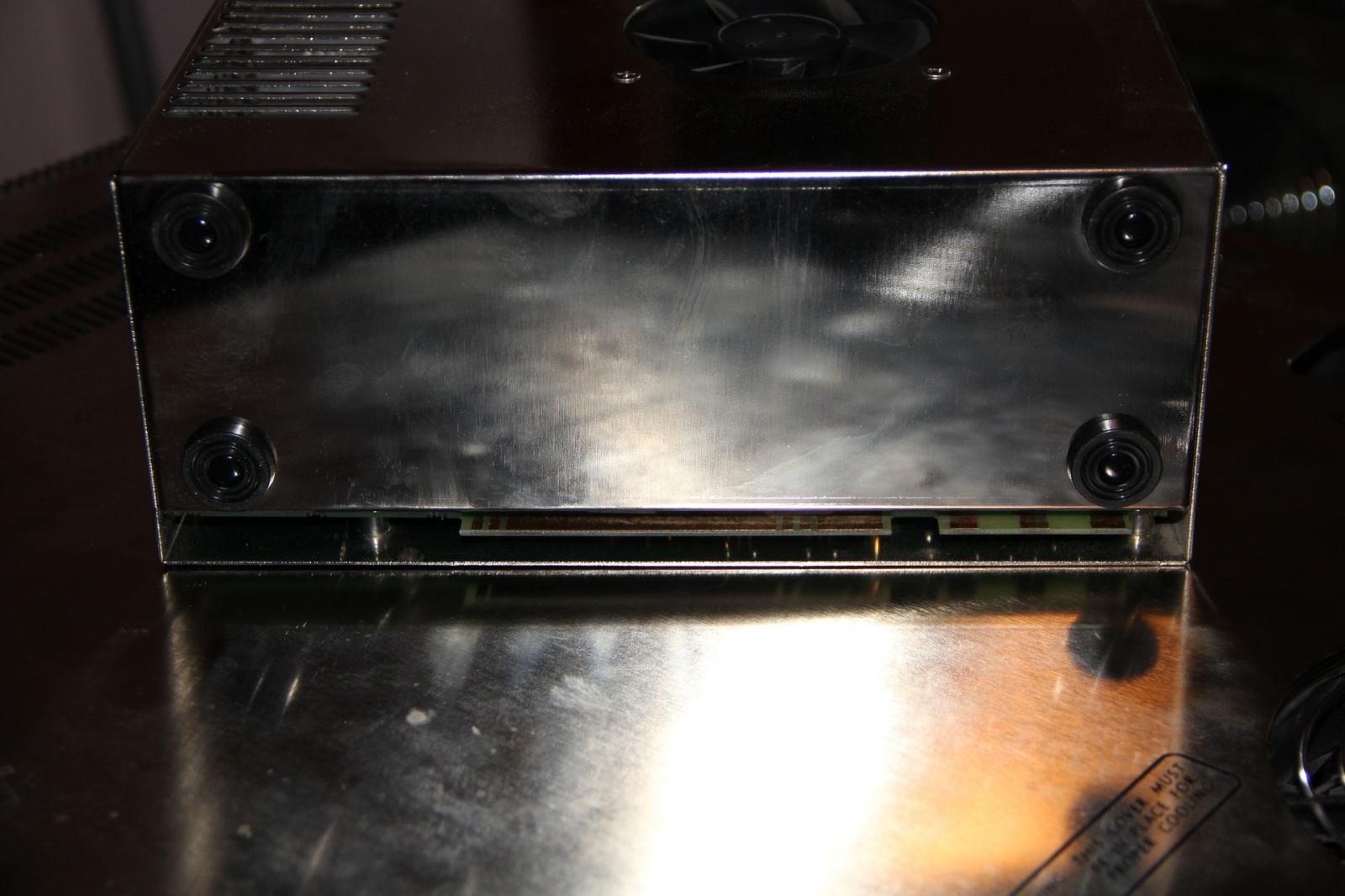

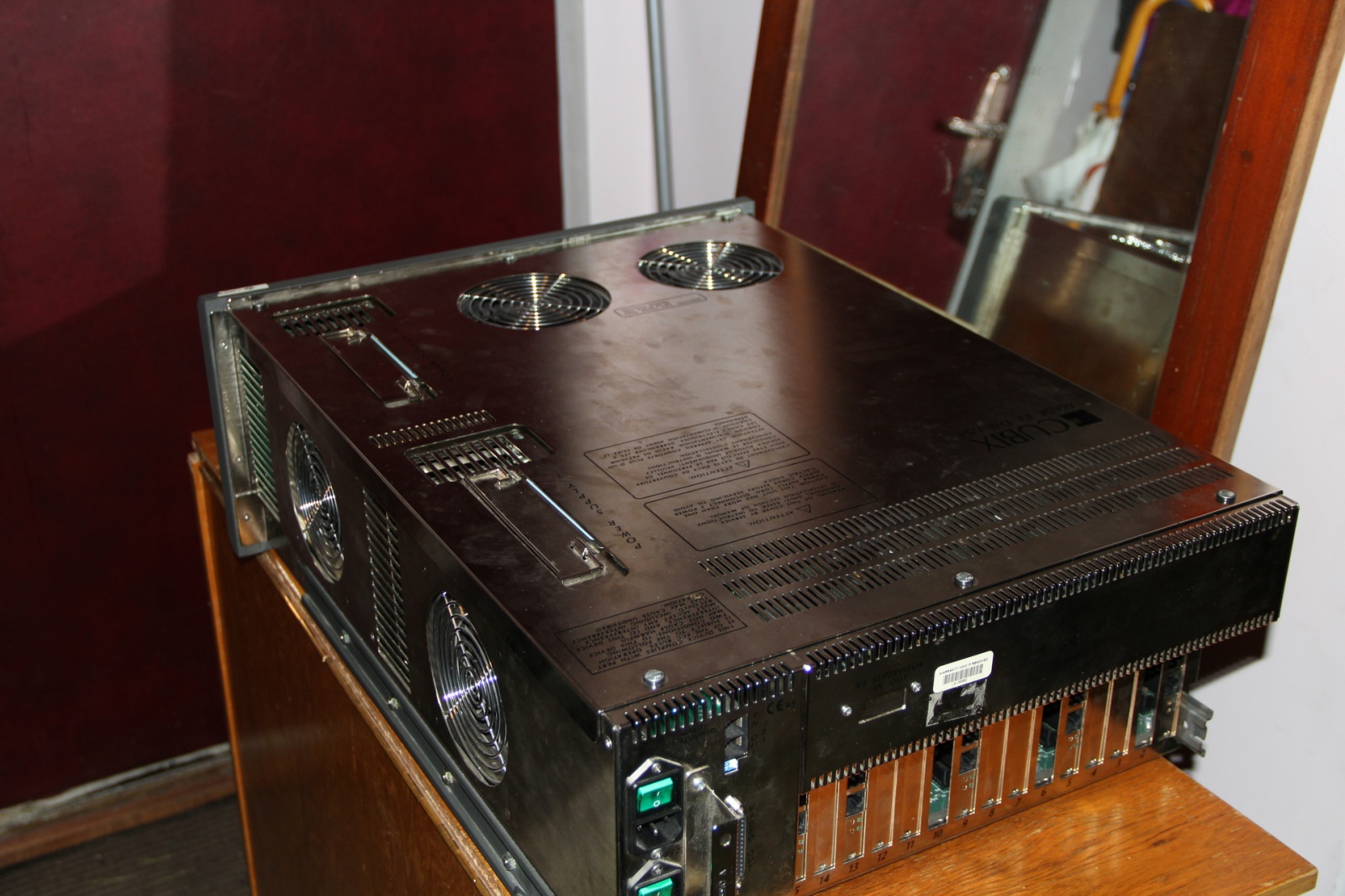

Экстерьер

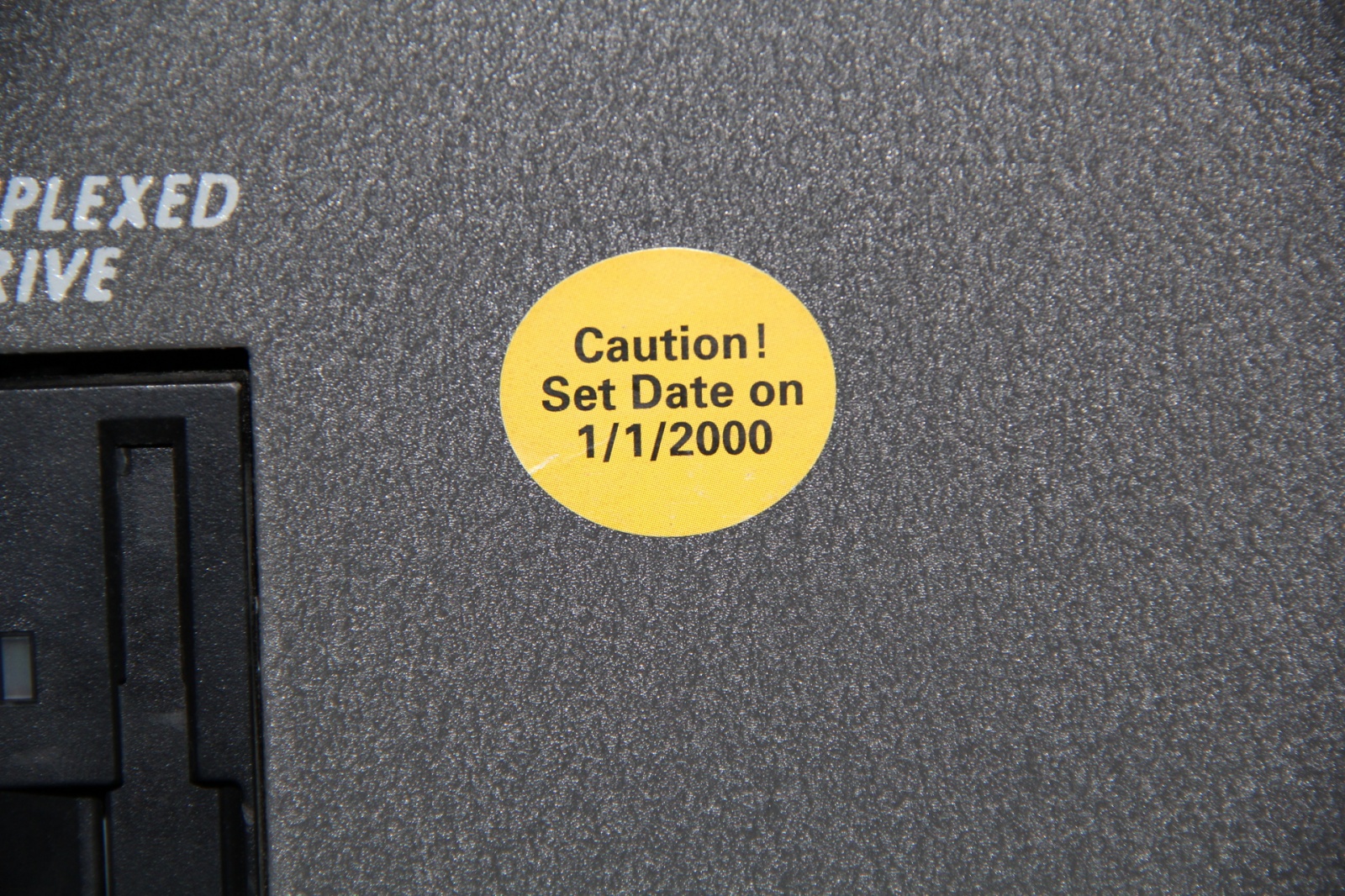

Хочу особо обратить ваше внимание на последнее фото. Молодёжь не поймёт, но мы-то помним…

Теперь немного о характеристиках этого чудного (ударение поставьте по своему вкусу) экземпляра высоких когда-то технологий:

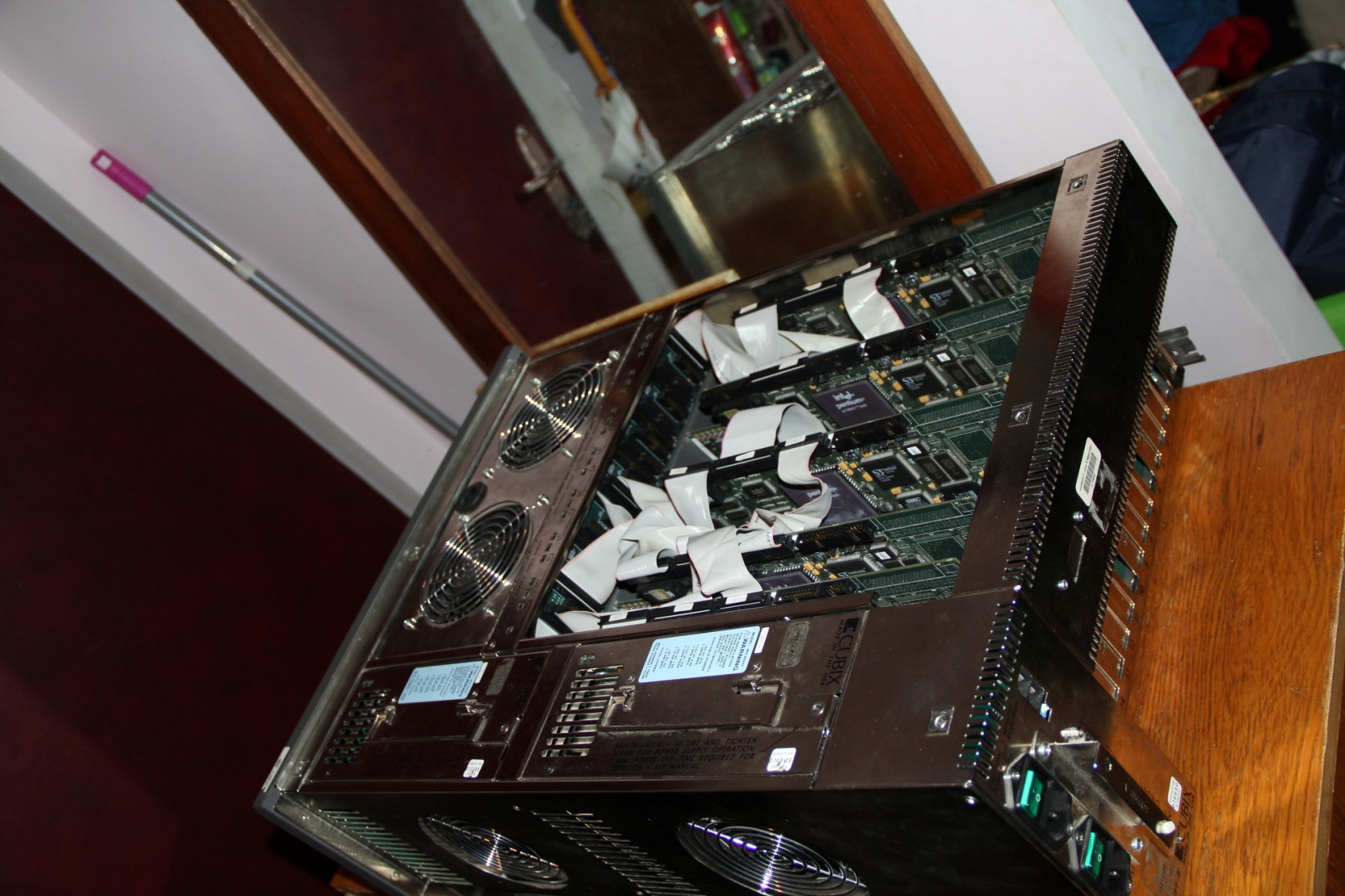

Интерьер

Итак, по сути — это шасси, которое позволяет объединить в себе до 8-ми почти независимых компьютера. Почему почти?

Потому как общими у них все же является питание — два блока питания по 375 Вт каждый и KVM-свитч, который переключает консоль между ними, а так же позволяет включить, выключить и перезагрузить любой из установленных в шасси компьютеров.

Общие компоненты

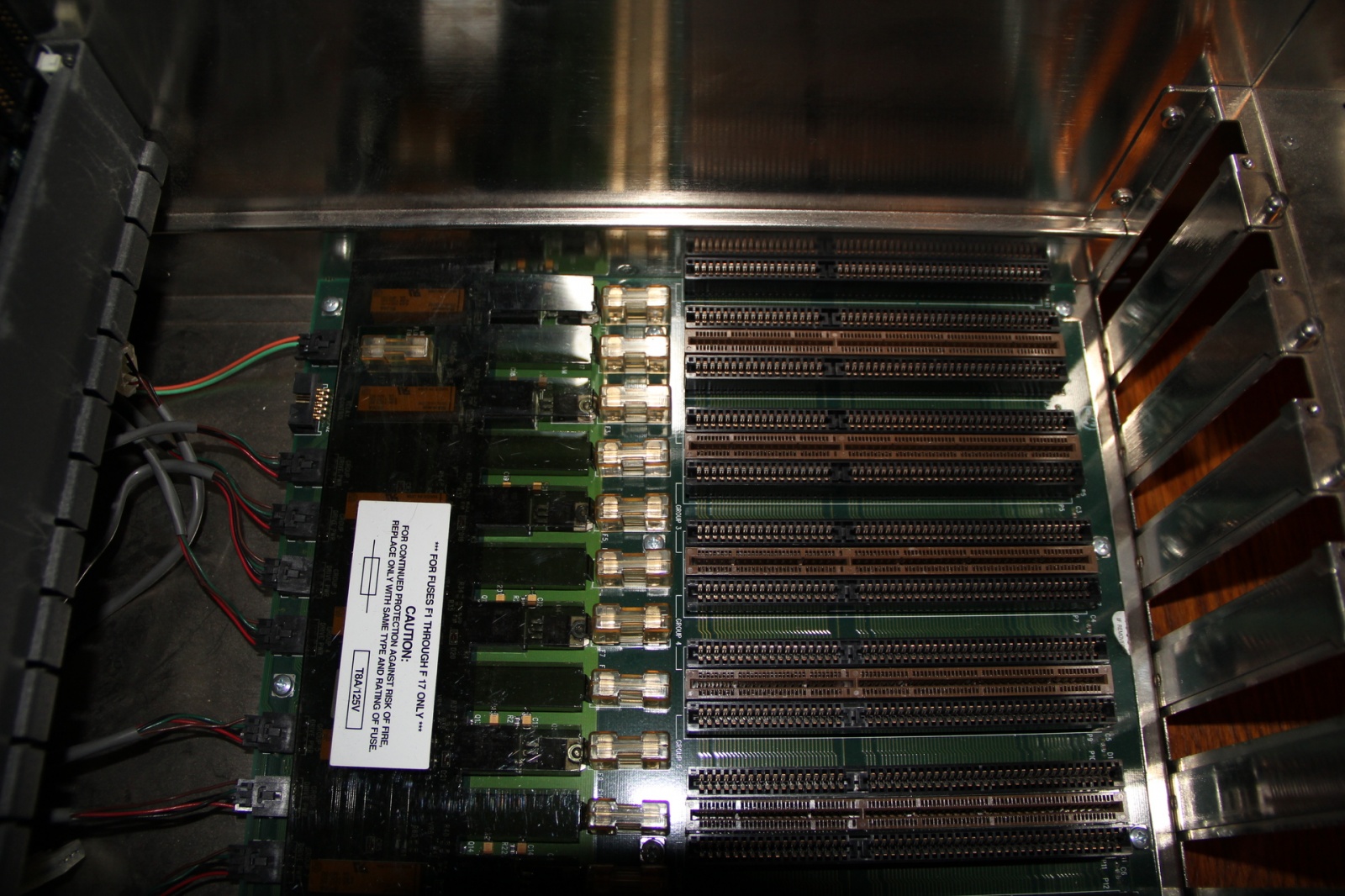

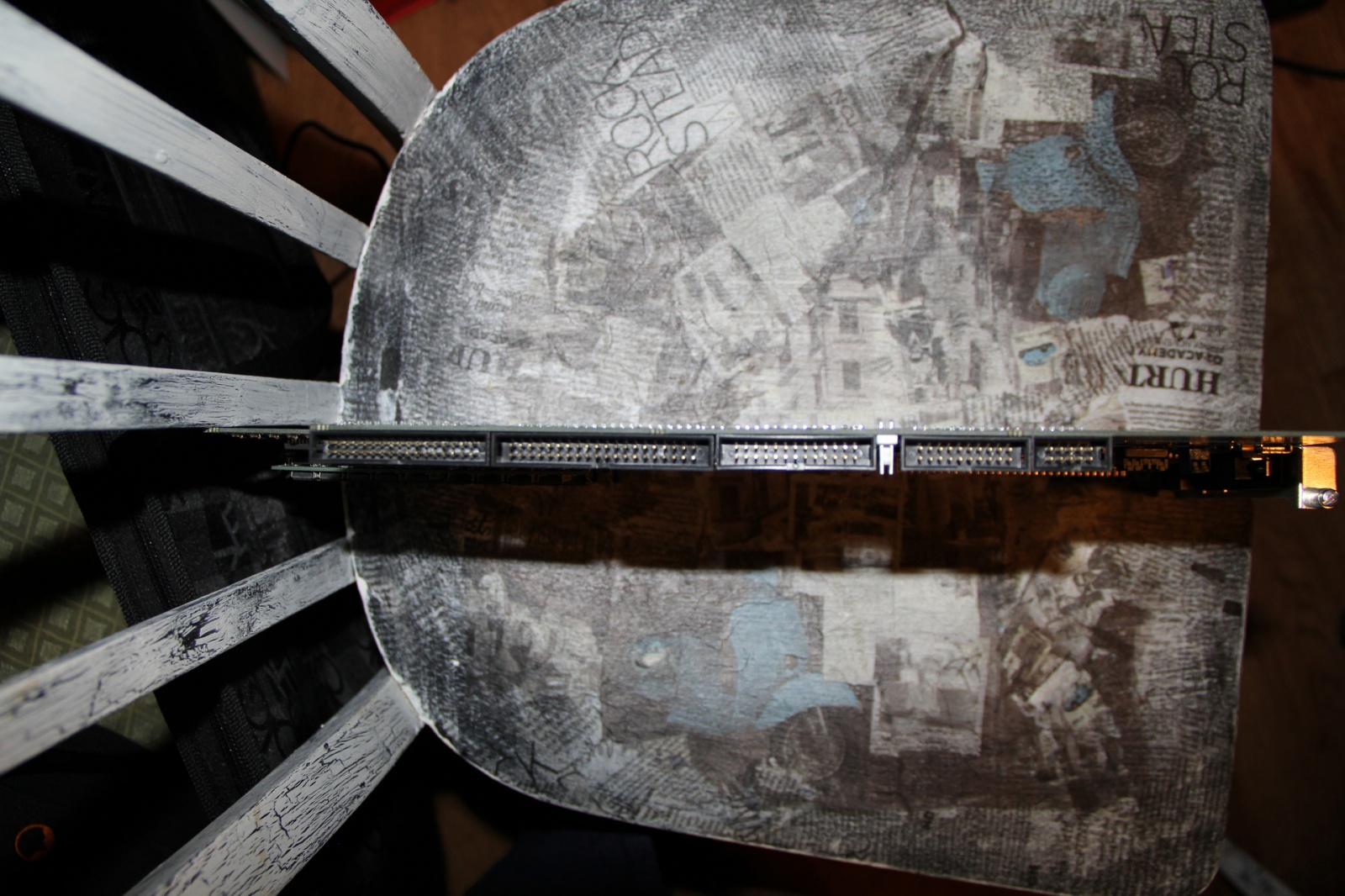

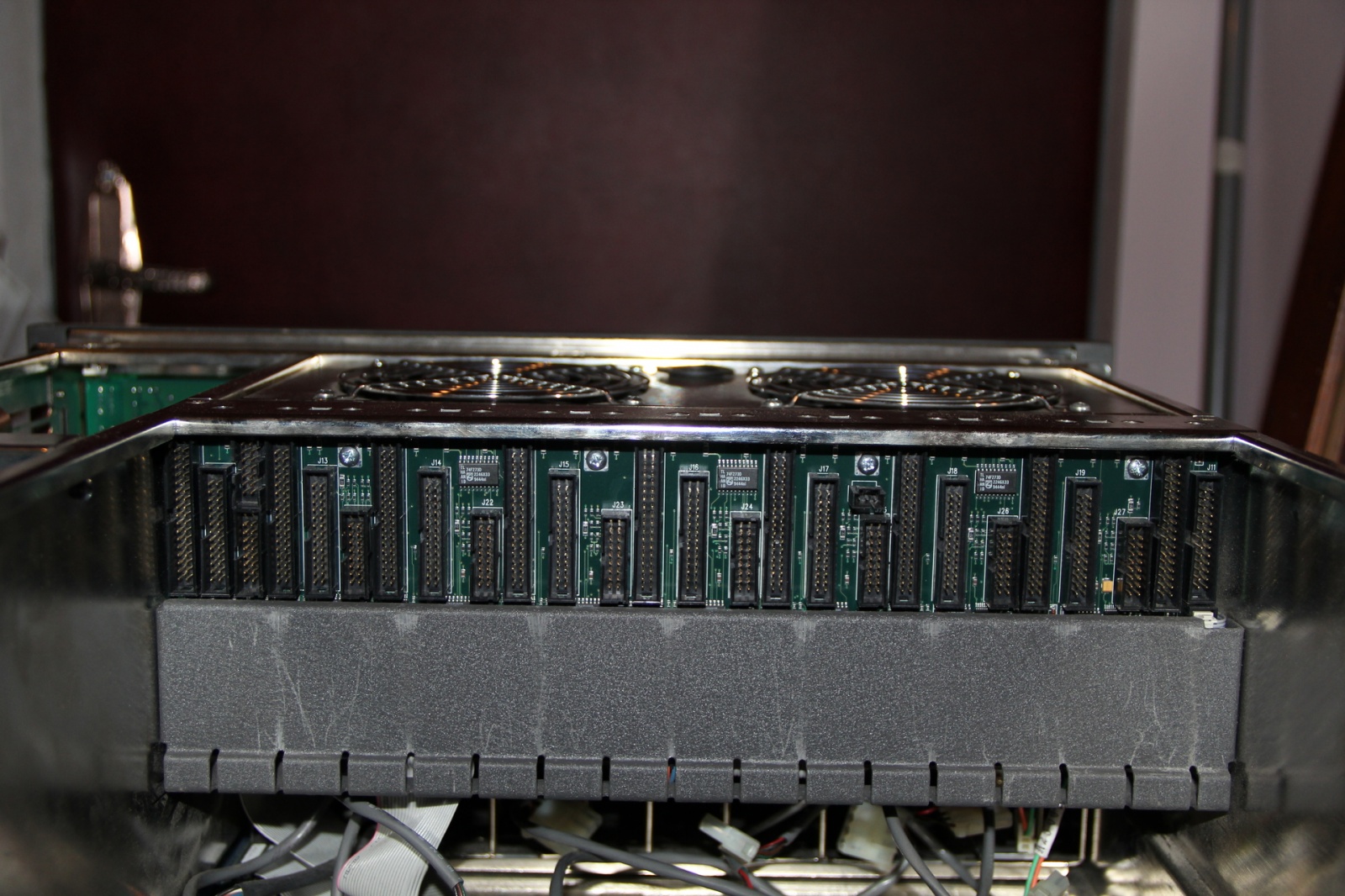

Основой шасси является бэкплэйн с 16-ю ISA-слотами, сгруппированными по два, в которые, собственно, и устанавливается до 8-ми ПК и периферия. Однако конфигурация может быть изменена, так как между каждой парой слотов есть технический слот для шунта, установив который, мы объединим две группы в одну и получим 4 связанных слота. К сожалению, шунтов у меня нет, как и их схемы, или хотя бы фото. Подозреваю, что там просто набор перемычек, но пока не экспериментировал.

Бэкплэйн

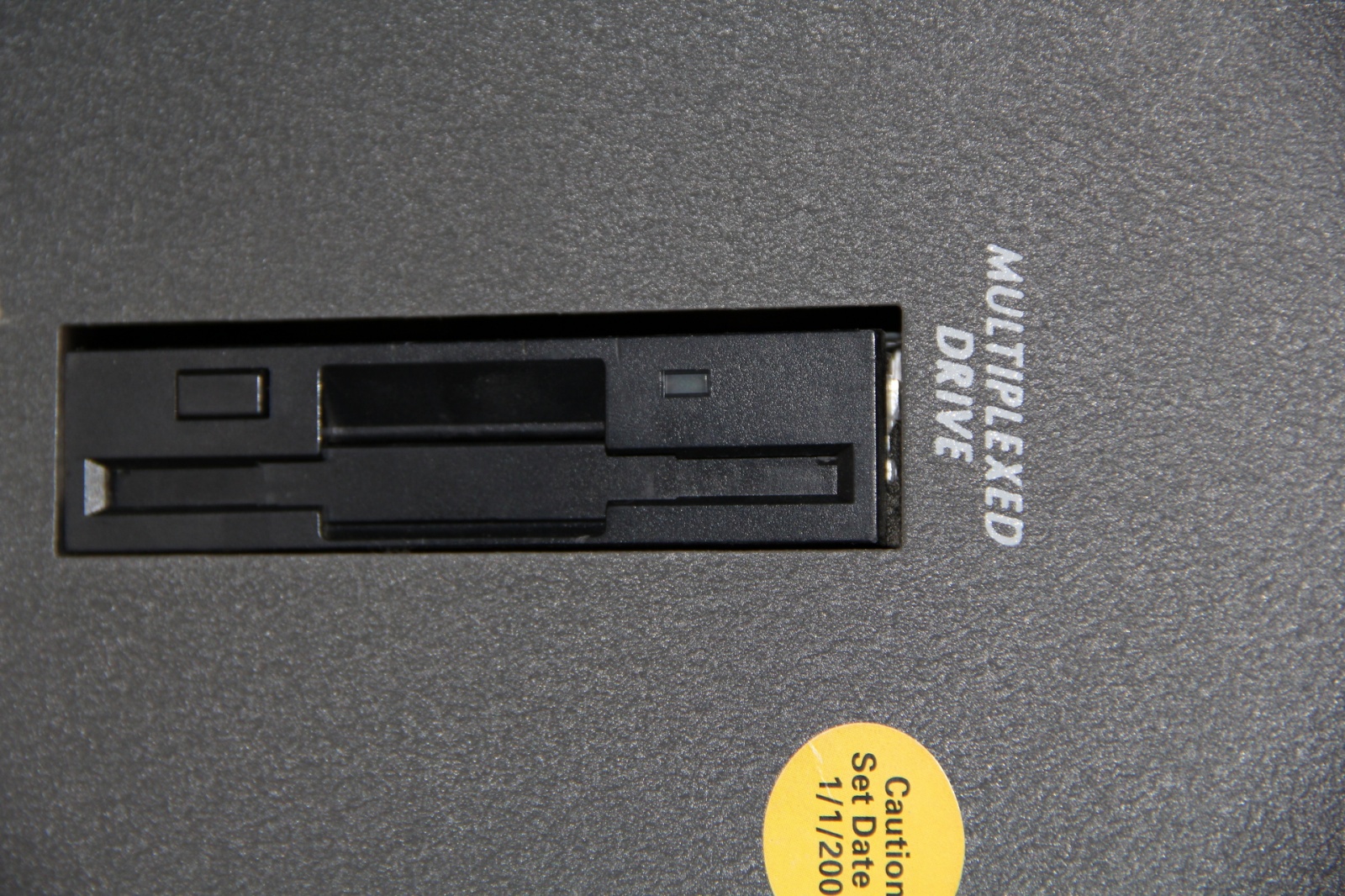

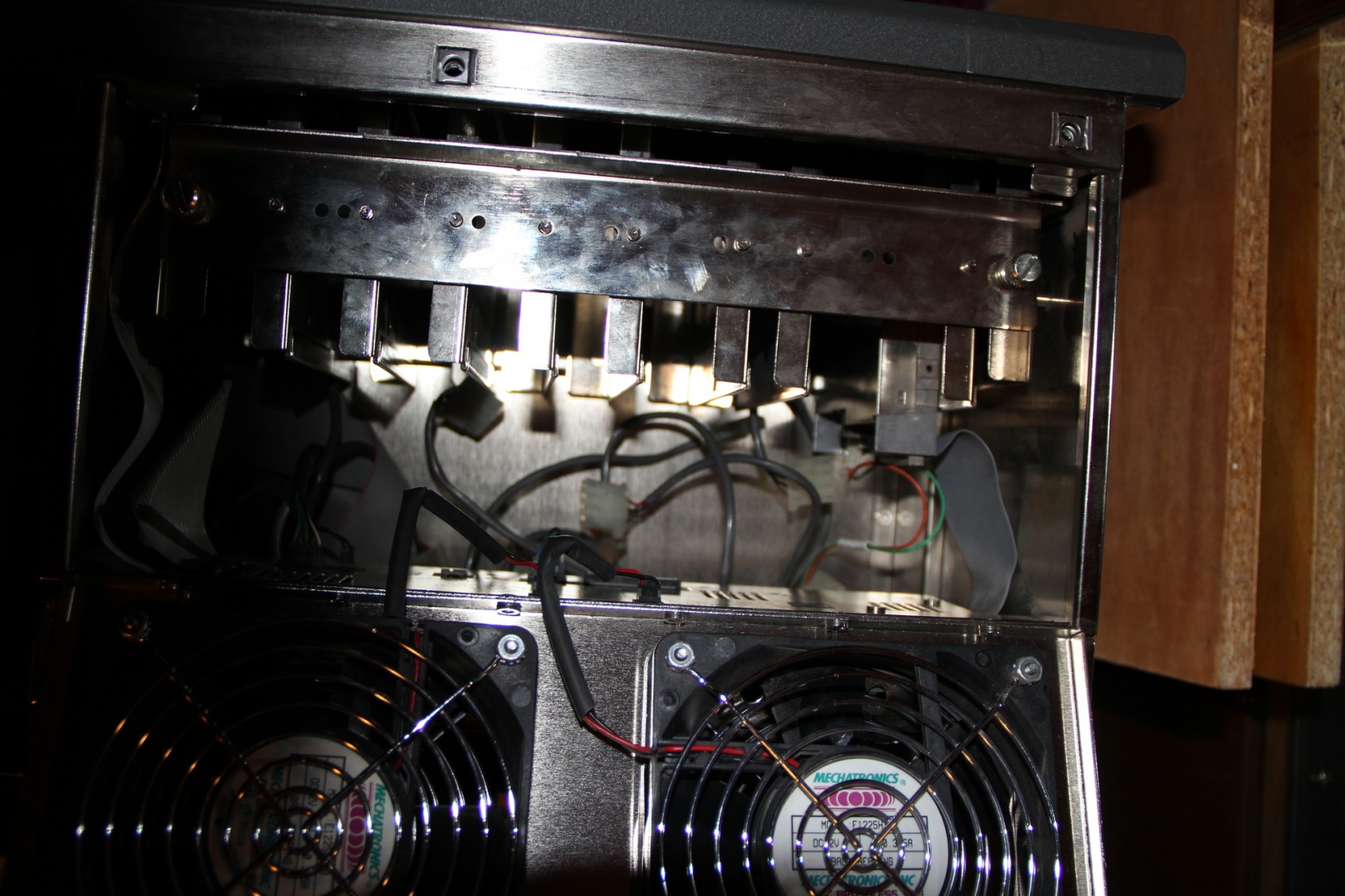

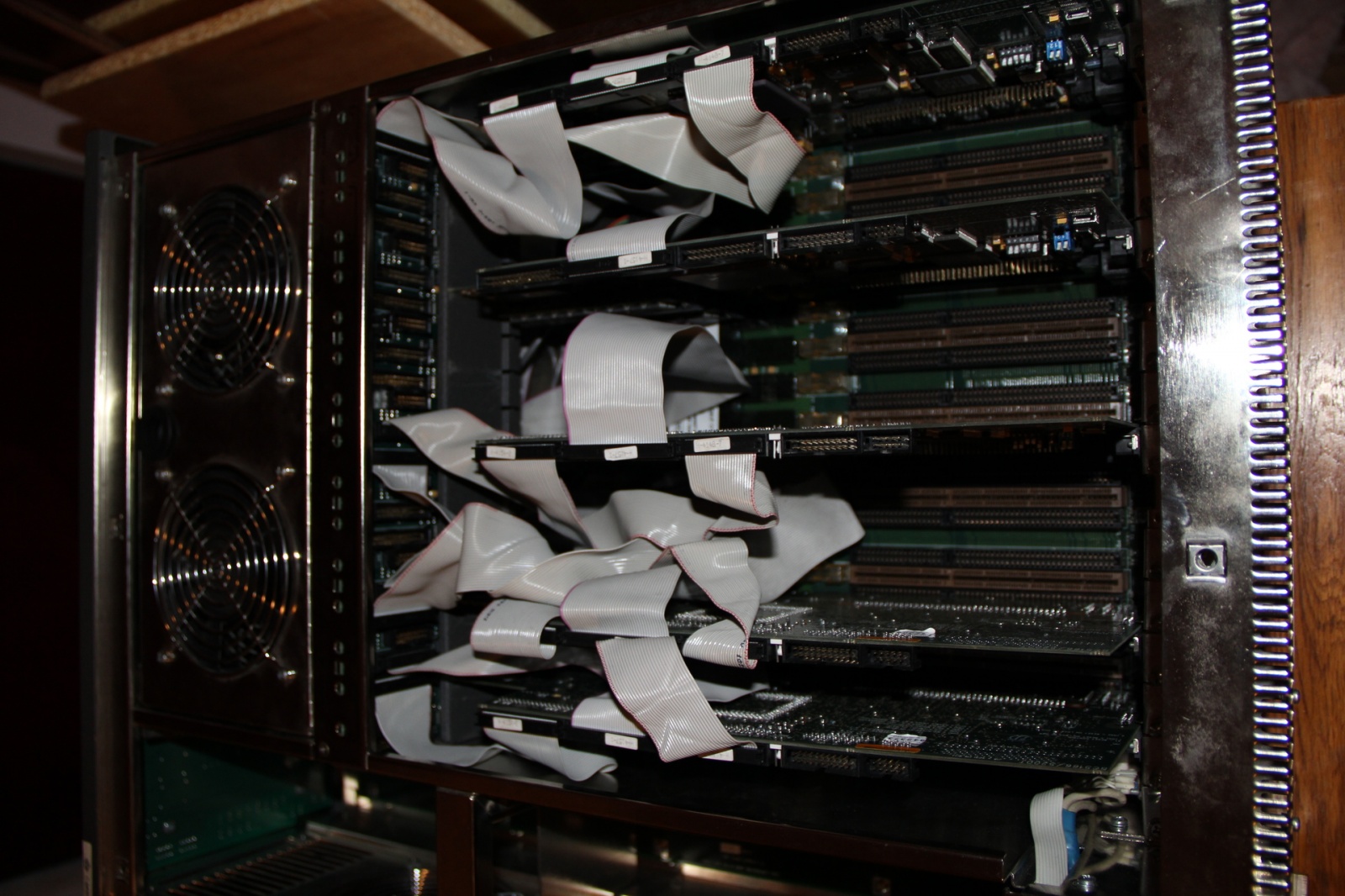

Так же на шасси имеется общий отсек для HDD, снабжённый отдельными лотками для них и парой самолётных турбин солидных вентиляторов изрядной шумности. Там же расположен FDD, который вместе с консолью переключается между ПК.

Корзина

Собственно, перейдём к тому, без чего эта вся красотень заморская останется просто красивым и не очень удобным ящиком, а именно, к самим модулям ПК.

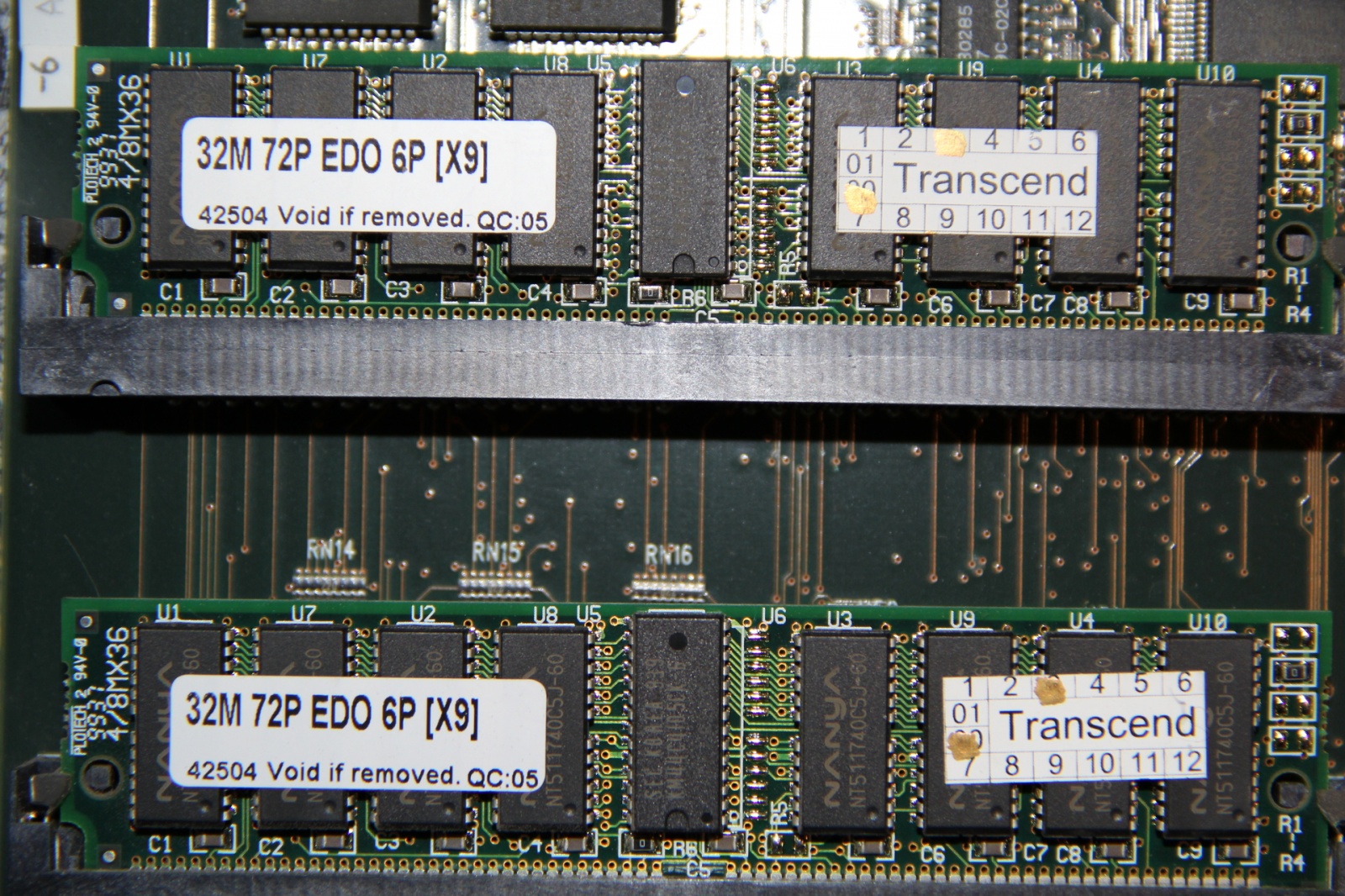

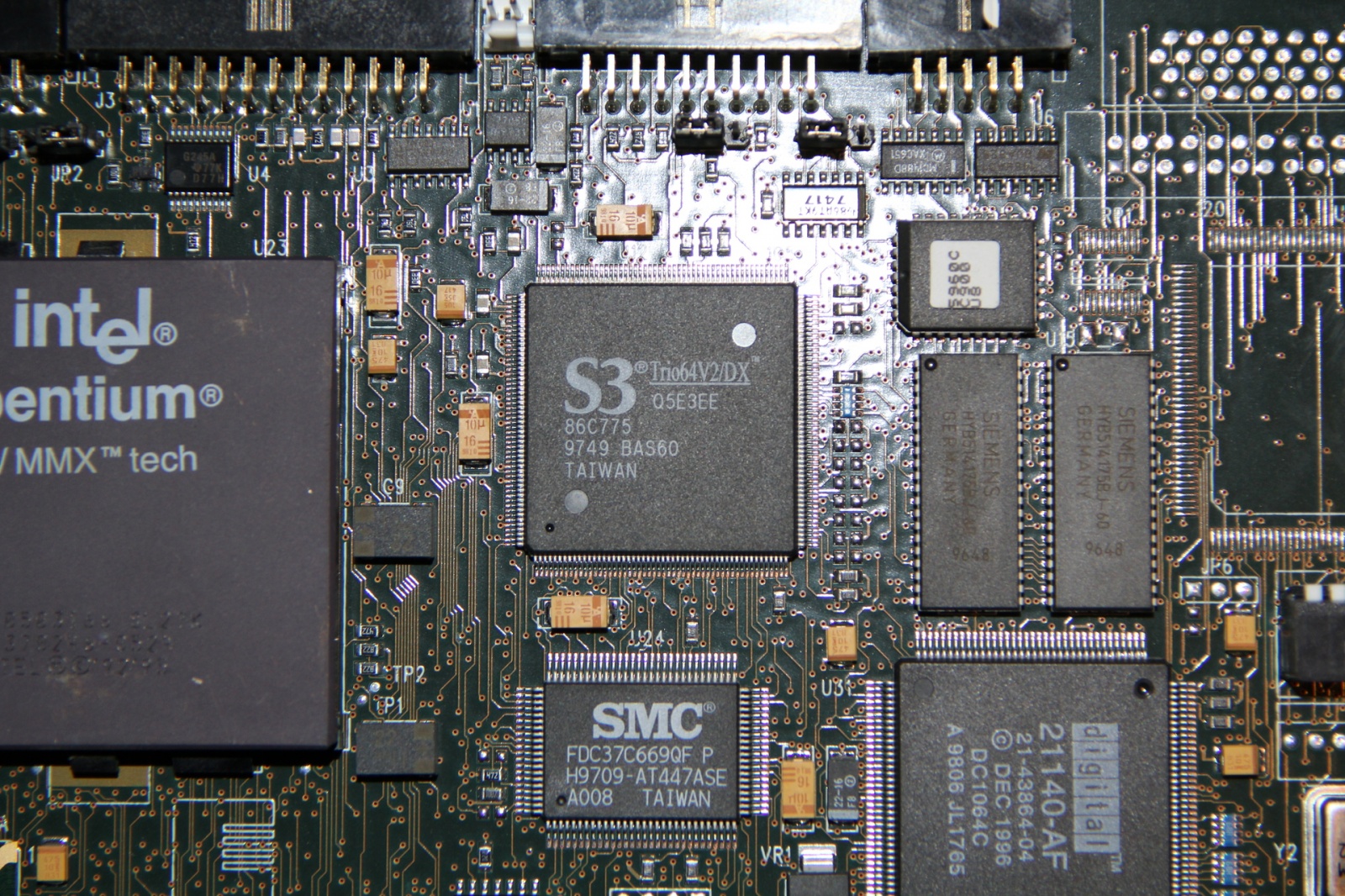

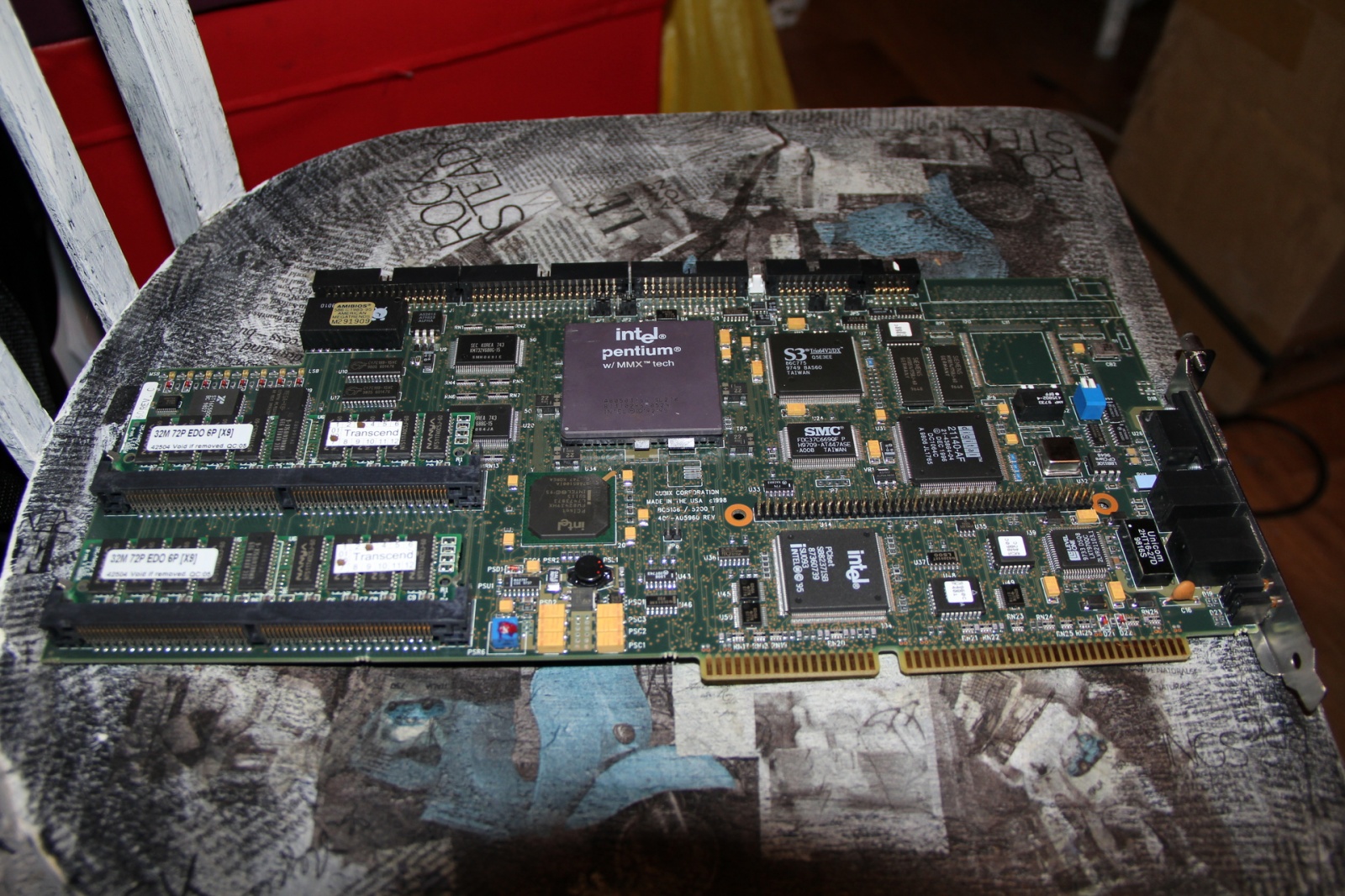

Мне досталось шасси, укомплектованное 5-ю одинаковыми компьютерами модели BC5166, которая несёт на борту P166MMX, VGA S3 Trio64V2/DX, IDE, COM, LPT и два 72-pin 36-бит SIMM-модуля. Максимальный поддерживаемый объём памяти — 256 Мб, планки ставятся парой и одинакового объёма. На моих 4-х ПК стоят 2х32 Мб, 5-й вообще без памяти пока. Так же на борту есть 100 мБит-ная сеть. Да, чуть не забыл, собрано всё это на чипсете от Intel.
Внезапно.

ПК. Один из.

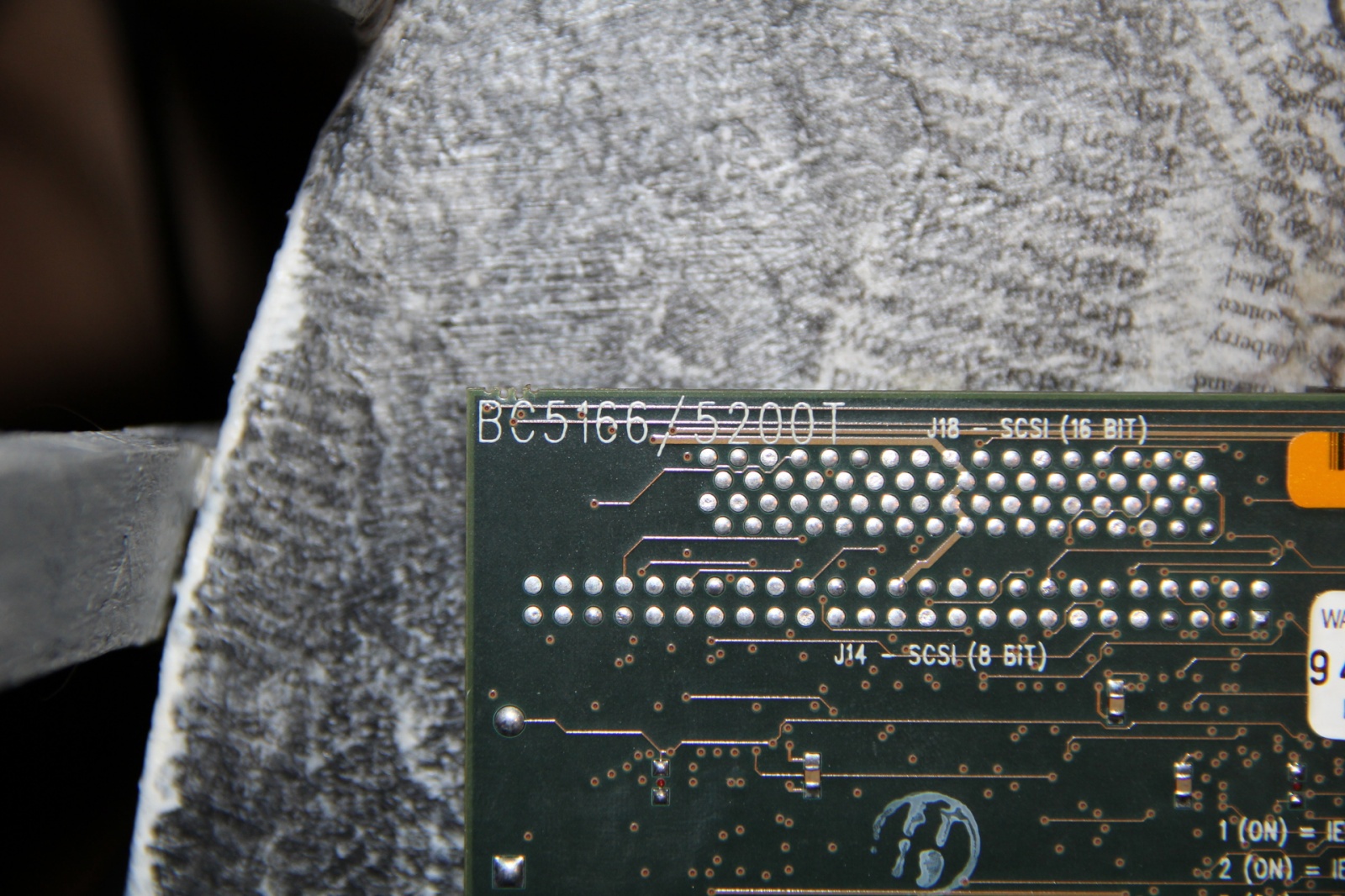

Так же на борту данного ПК МОЖЕТ быть распаян SCSI, но у меня него нет ни на одном. К огромному сожалению.

Огромное сожаление.

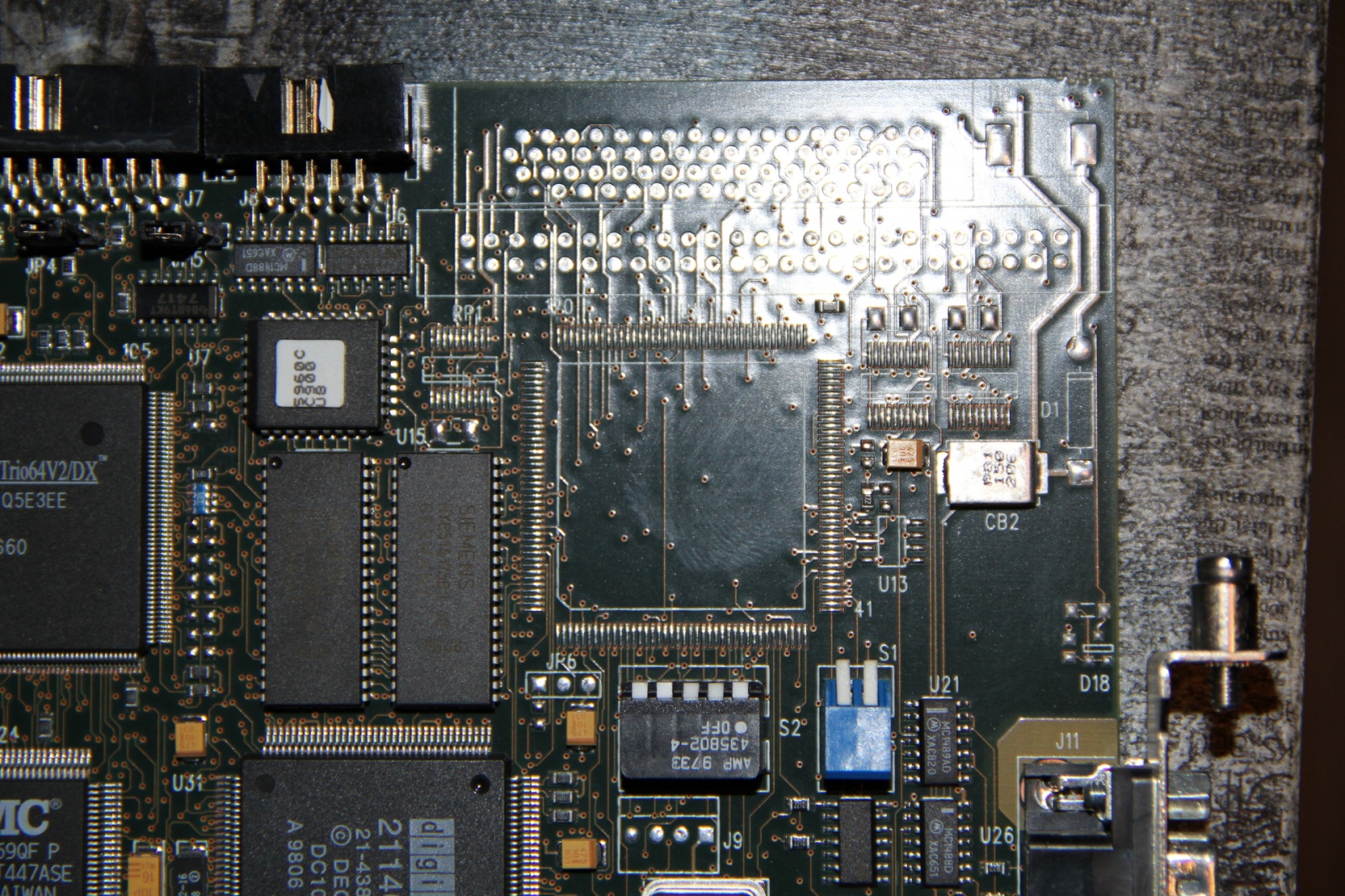

А ещё длинная гребёнка под чипсетом — шина PCI, к которой посредством дочерней платы можно подключать PCI-устройства. Однако никакого упоминания о данной плате, кроме упоминания в описании, равно как и фото — обнаружить не удалось. И это еще большая печаль.

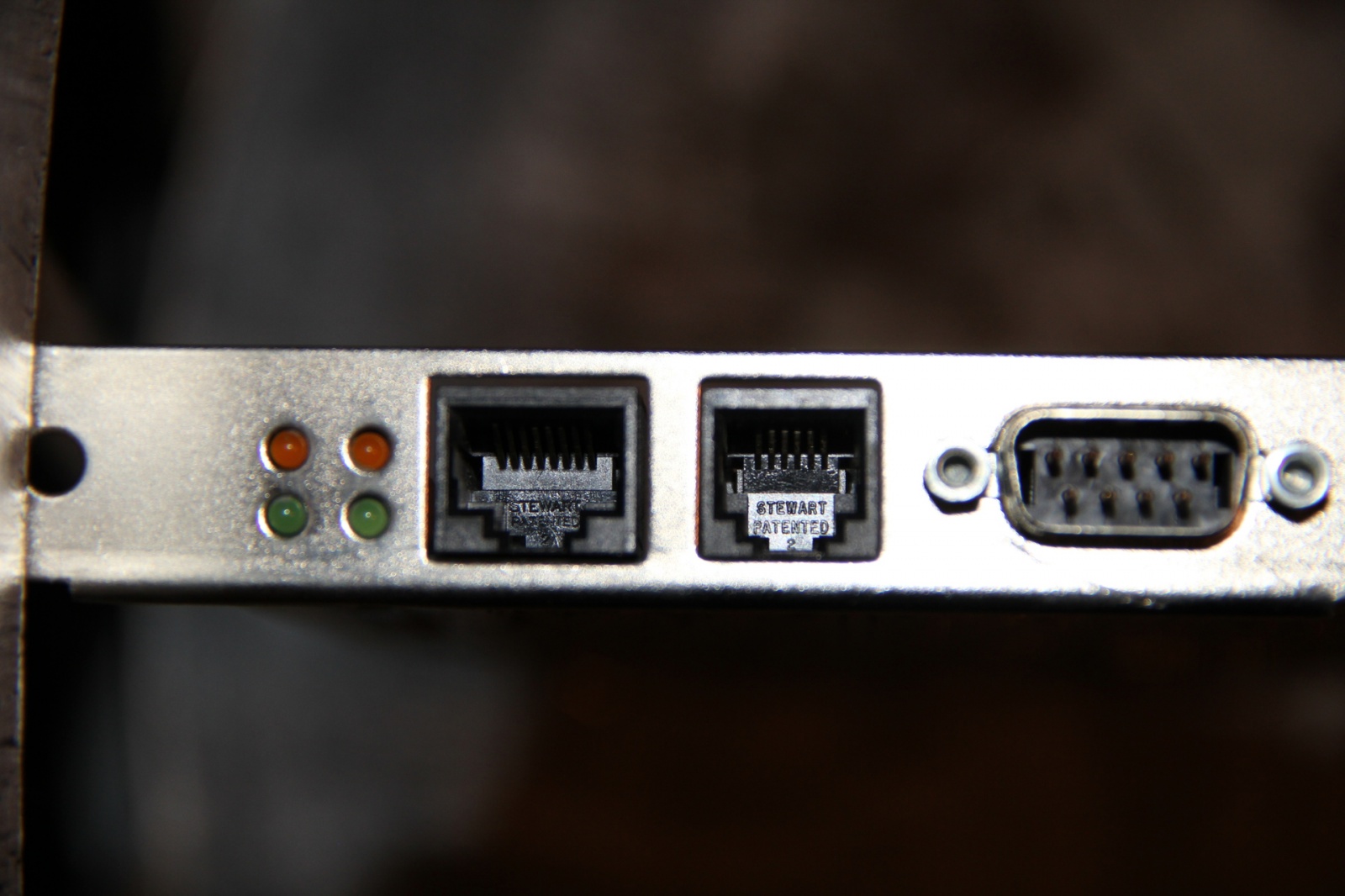

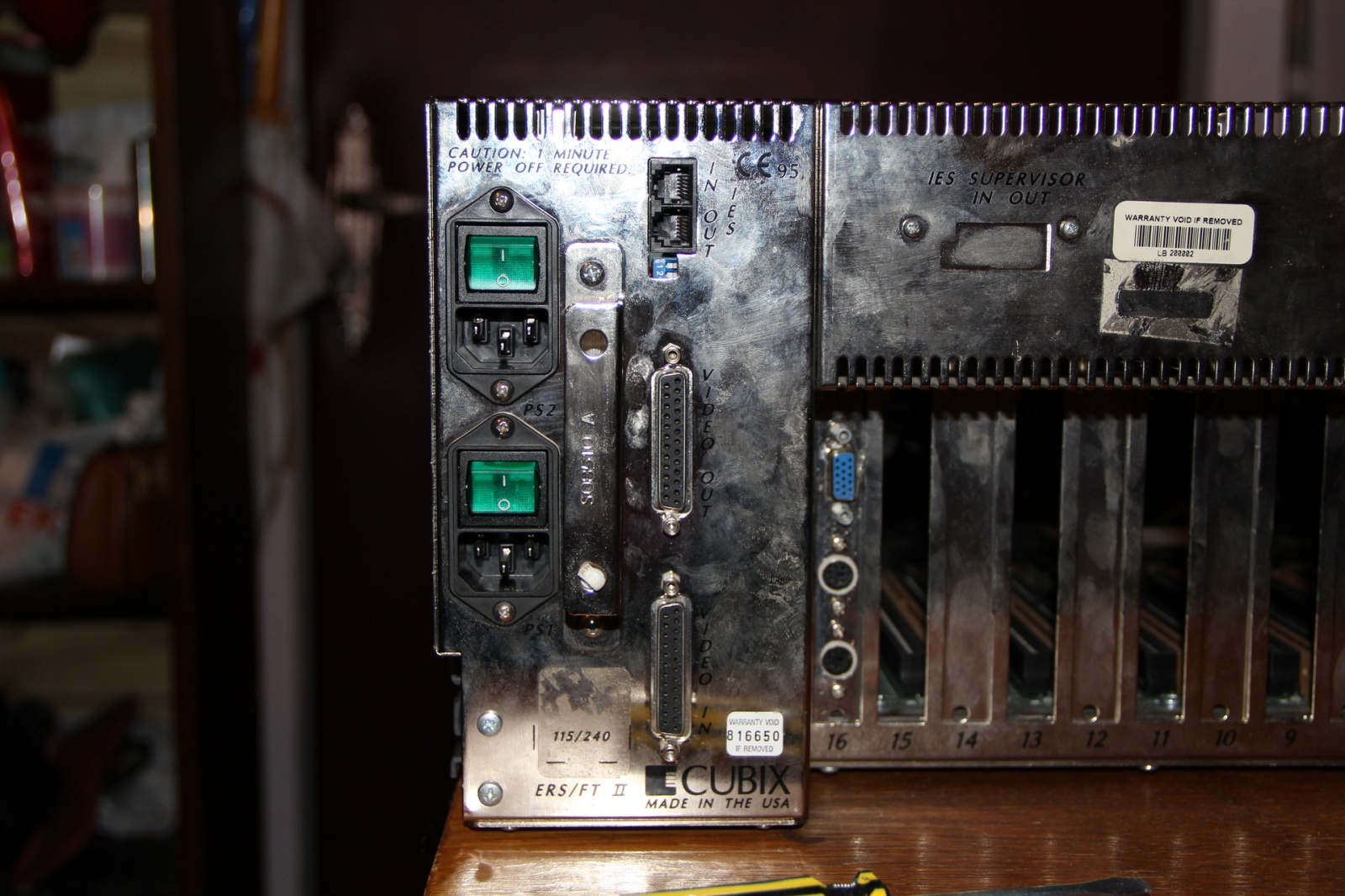

Данный экземпляр заморского компьютеростроения уже побывал в руках наших умельцев, в чём есть и плюсы и минусы: плюс в том, что родной разъём консоли, промаркированный как Video OUT на задней панели, имеет свою собственную распиновку, которую я не сыскал пока. Однако, как видно на фото, наши умельцы развели VGA и два PS/2 на самодельную косичку, чем избавили меня от серьёзных раскопок.

Спасибо, мужики!

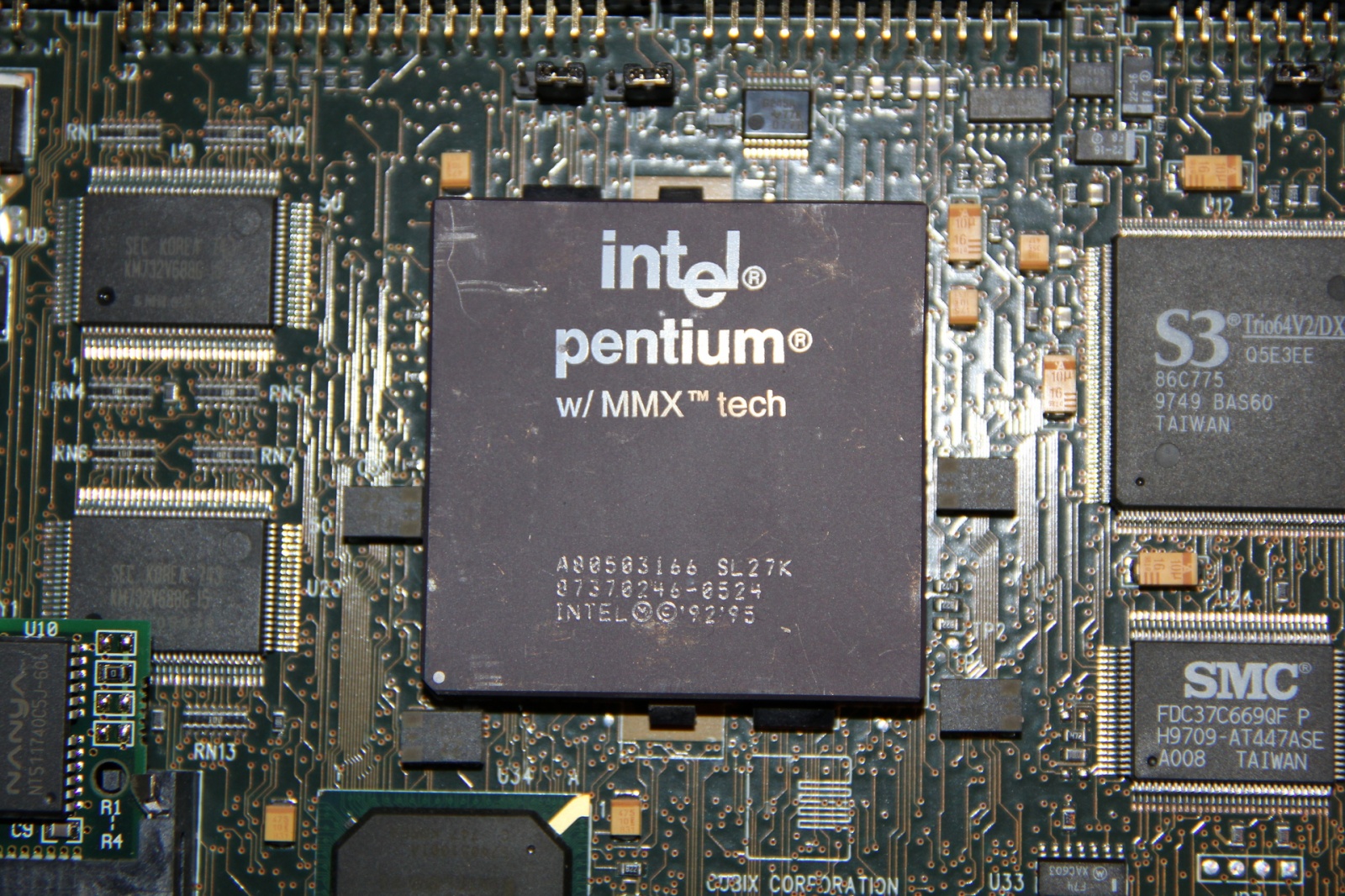

А минус состоит в том, что изначально все процессоры на платах имели пассивное охлаждение, но… Славянин всегда найдёт что улучшить, и родные радиаторы были заменены на то, что на фото. Нашим способом.

Тоже спасибо. Мужики!

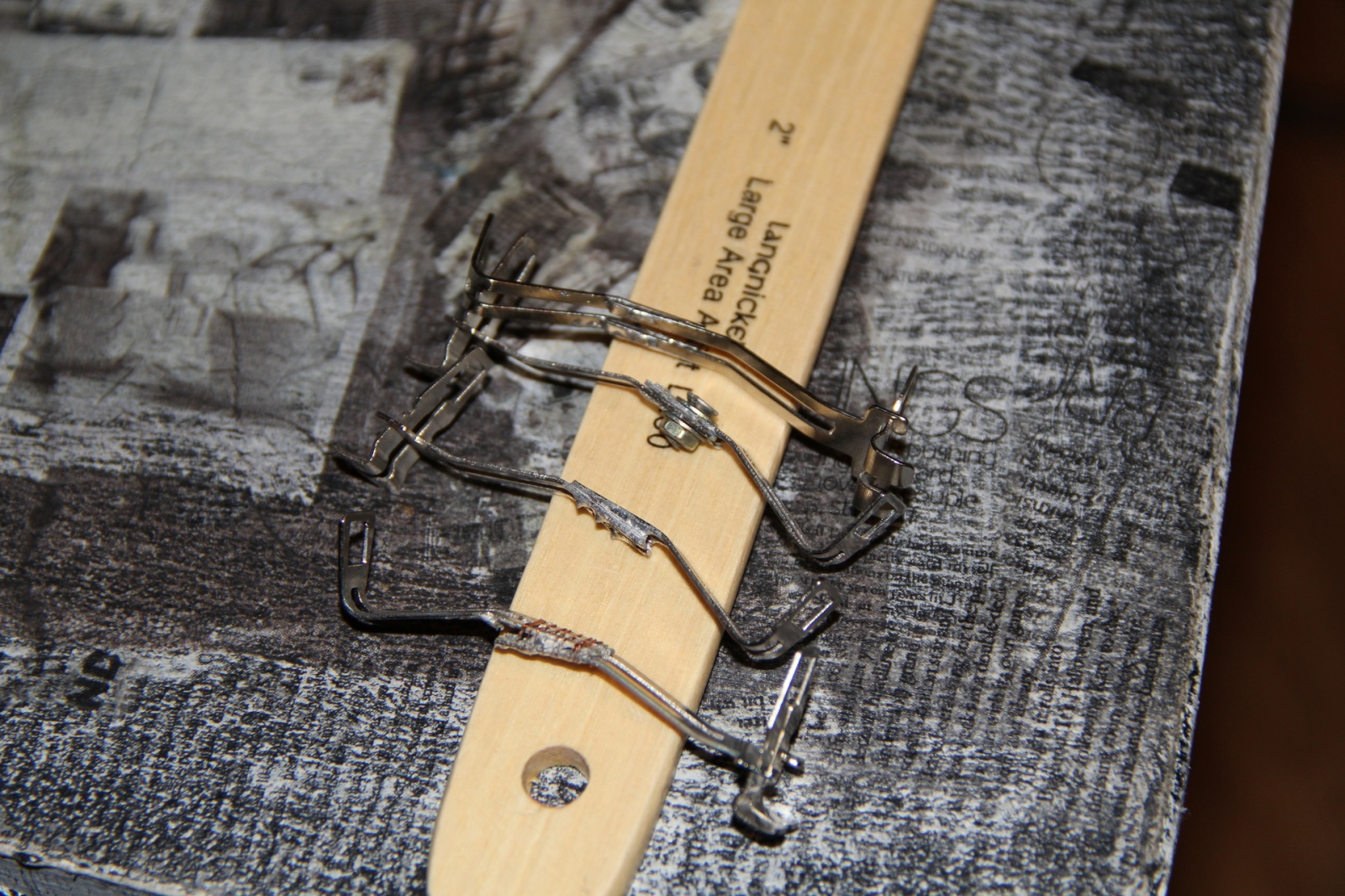

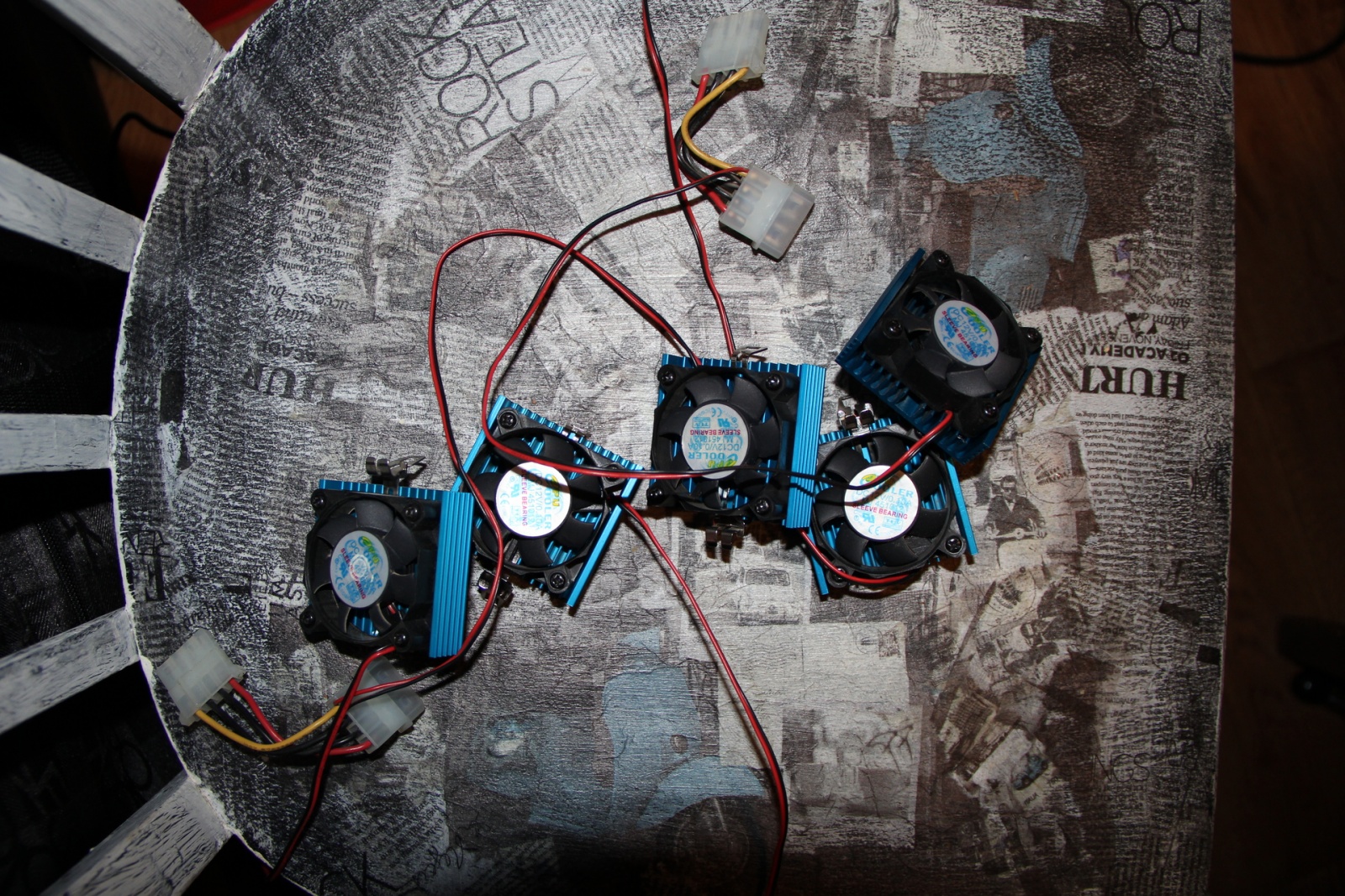

Как видим, наш способ уже не работает, по причине старости, да и кулера поголовно заклинены от пыли, а потому скобы выброшены, кулера почищены, смазаны, прикручены на радиатор, а радиаторы водружены на место ещё более нашим способом — капля термопасты по центру, и пара капель супер-клея по углам.

Собственно, на этом я, пожалуй, прервусь на некоторое (пока неопределённое время), по причине того, что девайс стартует, но пугать честной народ фотографиями АМИ-шного БИОСа — неинтересно, а на большее он пока не способен. НО! Он обязательно будет жить, как только я доукомплектую его. И именно о его дальнейшей жизни и будет продолжение.

До новых встреч.

P.S. Если у кого-то есть документация, дополнительная информация, и вообще что-то касающееся этой системы — дайте знать, пожалуйста.
