Привет от команды uMove! Как-то раз увидели в интернете такое изображение часов. Текущее время на них задается словами: пять минут третьего, без четверти час, половина пятого и тому подобное с шагом в 5 минут.

Электронные часы в духе Qlocktwo - 1

Недавно мы сделали такие!

Как всё происходило

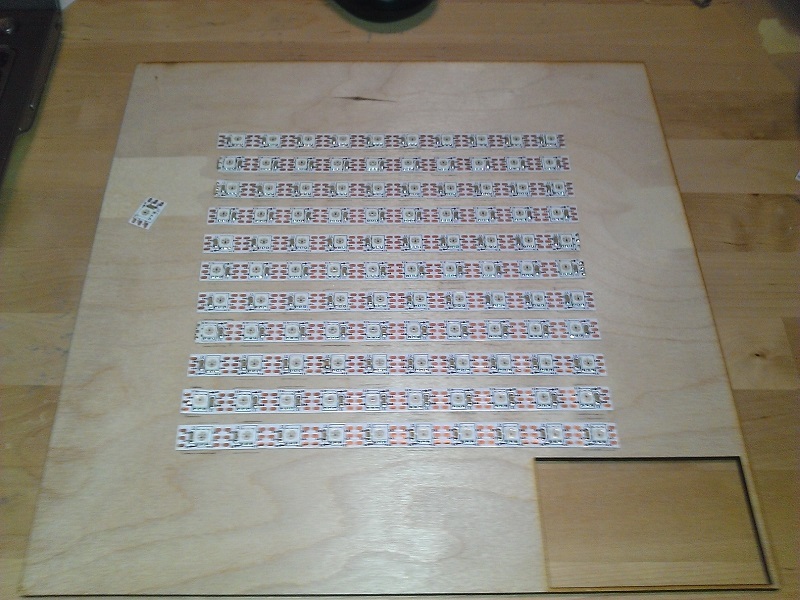

Первым делом мы сделали 3D модель. В качестве несущей основы выбрали доступную в избытке фанеру толщиной 4 мм, на ней разместили трехцветную диодную ленту, причем каждый диод управляется отдельно по SPI. Например, цвет 10-го диода задается примерно так: «Привет первый, скажи десятому, чтобы он загорелся сейчас таким-то цветом». Первый передает второму, второй третьему и так далее.

Выбор форм-фактора всего устройства был выбран исходя из существующего шага диодов. В данном случае лента имеет 60 чипов в метре длины. Конечный габаритный размер стороны квадратного девайса получился 264,4 мм.

Электронные часы в духе Qlocktwo - 2

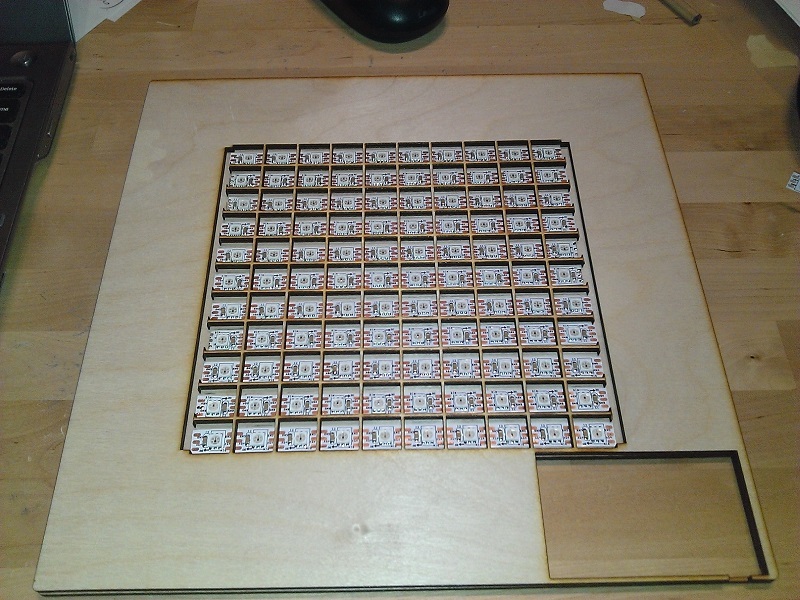

Вторым слоем мы организовали разделители между буквами. Это требовалось для предотвращения засветки неактивных букв активными. Во втором слое расположили отверстие для вывода шнура питания.

Электронные часы в духе Qlocktwo - 3

Вся матрица диодов — одномерный массив, расположенный змейкой на подложке.
Функция пересчета из декартовой системы координат в «змейку»:

int getStripPosition(int row, int col)
{
    if(col % 2 == 1)
    {
        return col * ROWS + row;
    }else{
        return (1 + col) * ROWS - (1 + row);
    }
}

Кусочки ленты соединены 3 проводами последовательно: Питание, Земля и Сигнал. Началась рутинная пайка. Вот что получилось:

Электронные часы в духе Qlocktwo - 4

Проверка паяных соединений не заставила разочароваться, все заработало с первого раза, даже непривычно как-то.

Внешний вид

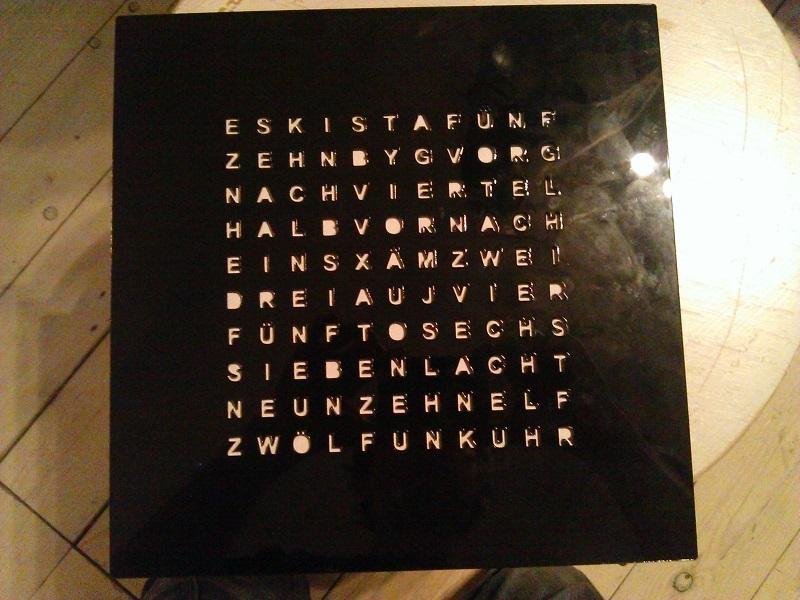

Набросав таблицу с буквами, мы поигрались с размером и типом шрифта, оформили чертеж для лазерного станка и принялись изучать материал и цвет. Выбор пал на черный глянцевый пластик. Получился очень стильный корпус. Язык выбрали немецкий… не знаем почему.

Электронные часы в духе Qlocktwo - 5

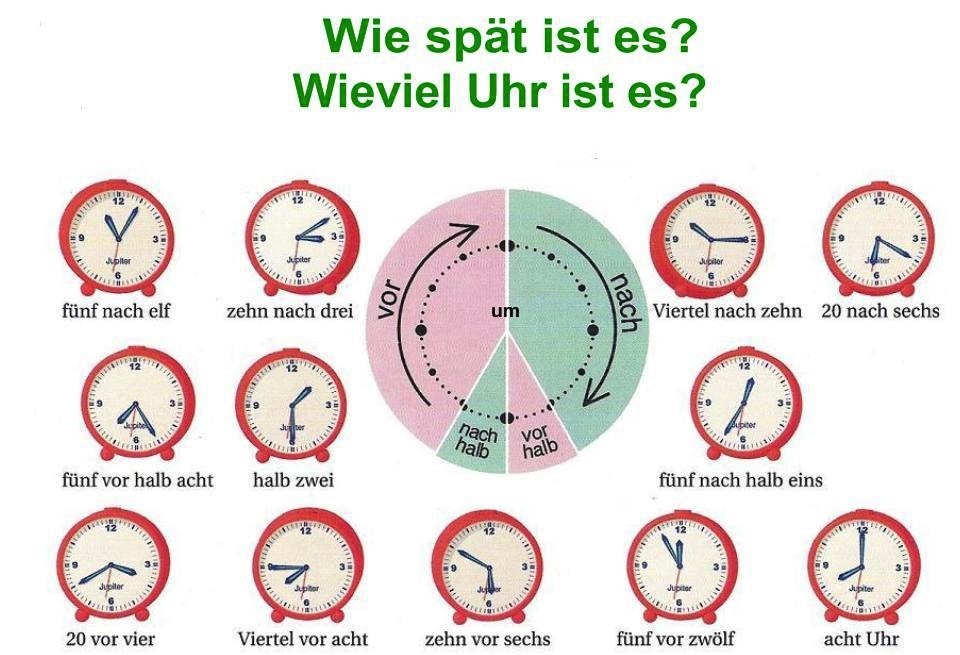

Минутка немецкого:
Электронные часы в духе Qlocktwo - 6

Электроника

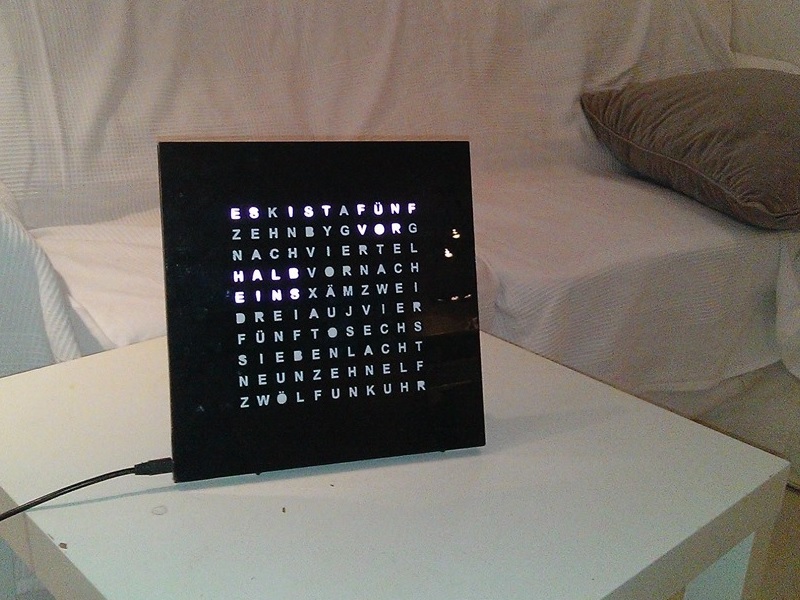

Основа часов — наш любимый Spark. Это привычный STM32 микроконтроллер с доступом в интернет через Wi-Fi. Эта штука сама узнает текущее время, в часах нет ни единой кнопки! Новый логин и пароль сети можно задать с телефона.

Электронные часы в духе Qlocktwo - 7

Все детали мы изготовили и собрали в ЦМИТ Академии.

Но это еще не всё

Посмотрим, что получилось:

  1. у нас есть матрица 10х11 пикселей
  2. у нас есть выход в интернет
  3. у нас есть облако с настроенным API

Помните Brick Game?

Арканоид

Наверное, самая простая игра, которую можно написать.
Доступ к часам очень простой. В прошивке чипа лежит функция, к которой можно обратиться через облако. Пример с сайта:

int brewCoffee(String command);
void setup()
{
  Particle.function("brew", brewCoffee);
}
void loop()
{
  // this loops forever
}
// this function automagically gets called upon a matching POST request
int brewCoffee(String command)
{
  if(command == "coffee")
  {
    // some example functions you might have
    return 1;
  }
  else return -1;
}

Чтобы к ней обратиться, необходимо выполнить POST-запрос в облако, например, из командной строки:

curl https://api.particle.io/v1/devices/{DEVICE_ID}/{FUNCTION_NAME} -d access_token={TOKEN} -d "args={ARGUMENTS}"

Управлять ползунком можно через приложение. Мы его написали на HTML+JS с использованием Apache Cordova

<body style="margin: 0; padding: 0;">
<script language="javascript">
  function go(action) {
    var xhr = new XMLHttpRequest();
    var body = 'access_token=xxxxxxxxxxxxxxxxxxxxxxxxxxxxx&args='+action;
    xhr.open("POST", 'https://api.particle.io/v1/devices/53ff6e12345678900987654321/shift', true)
    xhr.setRequestHeader('Content-Type', 'application/x-www-form-urlencoded')
    xhr.send(body);
  };
    </script>
    <button class="button" style="width: 40%;" onclick="go('left')"><</button>
    <button class="button" style="width: 20%; left: 40%" onclick="go('play')">!</button>
    <button class="button" style="width: 40%; left: 60%" onclick="go('right')">></button>
</body>

Приложение на телефоне выглядит потрясающе:

Электронные часы в духе Qlocktwo - 8

Демонстрация

Надеемся, мы вдохновили вас новыми идеями крутых проектов!

Автор: HarryMorgan
