Сегодня я бы хотел рассказать об одном кейсе, в котором очень хорошо получилось использовать радио выключатели — Управление светом на дачной веранде.

У многих обладателей дачь есть веранда на которой происходит поглощение, а иногда и приготовление шашлыка c посиделками летом. Но когда наступает ночь возникает проблема — при походе между Дом <--> Веранда возникают трудности из-за отсутствия света, и пока нужный выключатель будет найдем приходится многое делать на ощупь или использовать фонарик на телефоне. Намного удобнее включить свет из дома (да и выключить при уходе тоже). Для решения этой проблемы я решил использовать Noolite.

Заодно я проверил насколько далеко действуют выключатели — в моём случае между выключателем и реле есть две бетонные стены и 50 метров.

(Кроме того, 1 выключатель и реле установлено на улице, весной можно будет сказать о живучести после мороза)

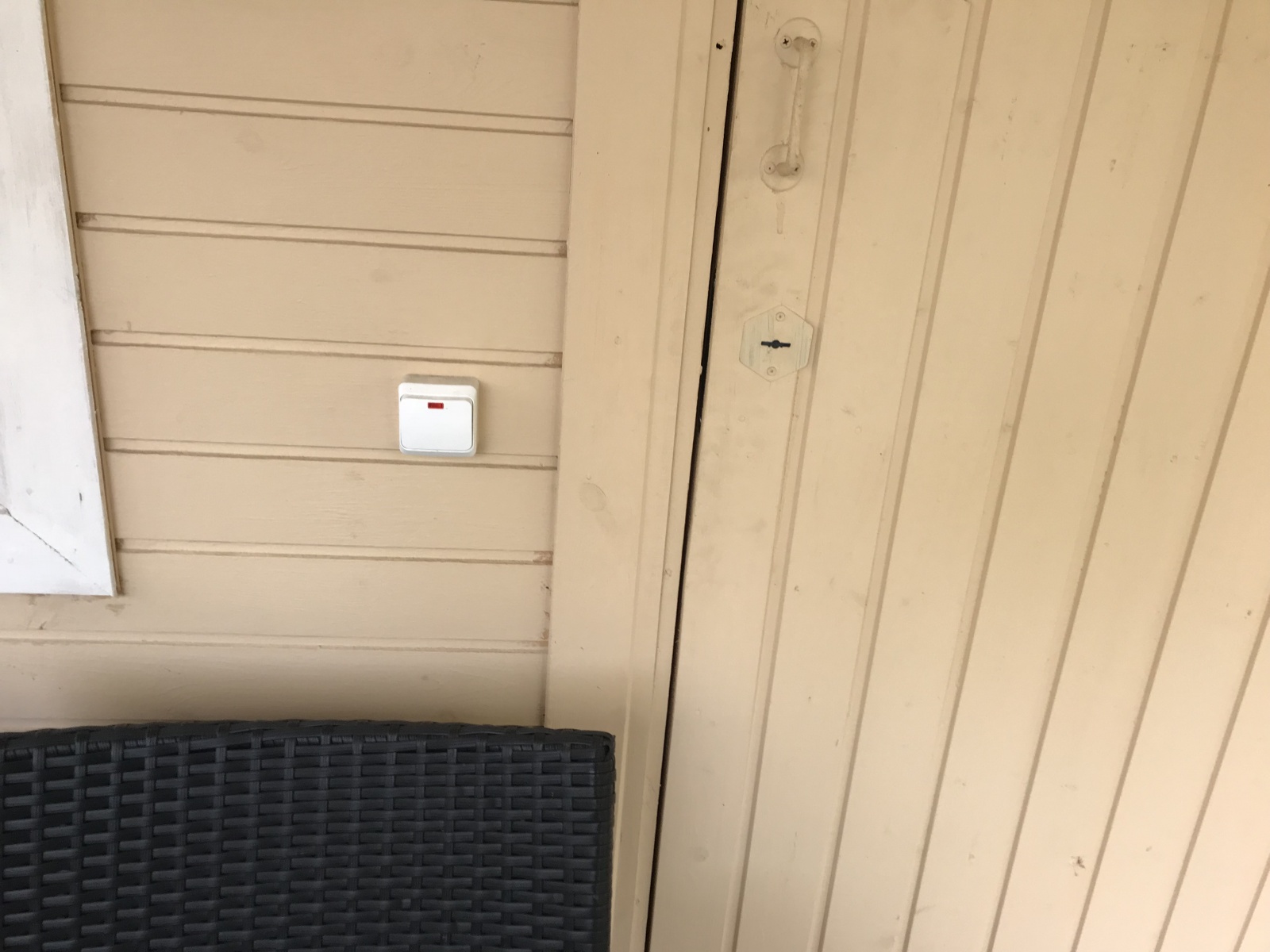

Исходные данные: Обычная проводка (уже существующая) с выключателем света (навесным).

Noolite + Беседка — делаем удобный свет на даче - 2

Источник света — светодиодная лента со скрытой проводкой через чердак.

При подготовке монтажа я начал рассматривать различные варианты. Можно было установить выключатель+реле но, тогда 0 всегда бы был активен на трансформаторе, который питает светодиоды. На мой взгляд — это плохой вариант, поэтому я решил:

  • Демонтировать старый выключатель
  • Замкнуть провода на месте выключателя навсегда
  • Установить реле в резрыв цепи между трансформатором и силовым щитком (на крыше)
  • На место старого выключателя установить радио выключатель
  • Смонтировать второй радиовыключатель внутри дома

Единственное, насчет чего я переживал при подготовке — сможет ли радио канал пробиться через железную крышу, 50 метров воздуха и пару бетонных стен…

Комплект

Для установки я выбрал следующий комплект:

Noolite + Беседка — делаем удобный свет на даче - 3

Выключатели совершенно стандартные — белые, кстати у noolite появились сенсорные выключатели, но брать я их не решил — на мой взгляд тактильная отдача весьма важна.

Силовое реле — 300вт (если тоже как и я будете подключать светодиодную ленту — советую смотреть сколько потребляет трансформатор в пике и брать соответствующее реле), мой трансформатор — стандартный из лируамерлена с потреблением в пике как раз 300вт (но длина ленты у меня не максимально возможная для него, следовательно потребляет конструкция меньше)

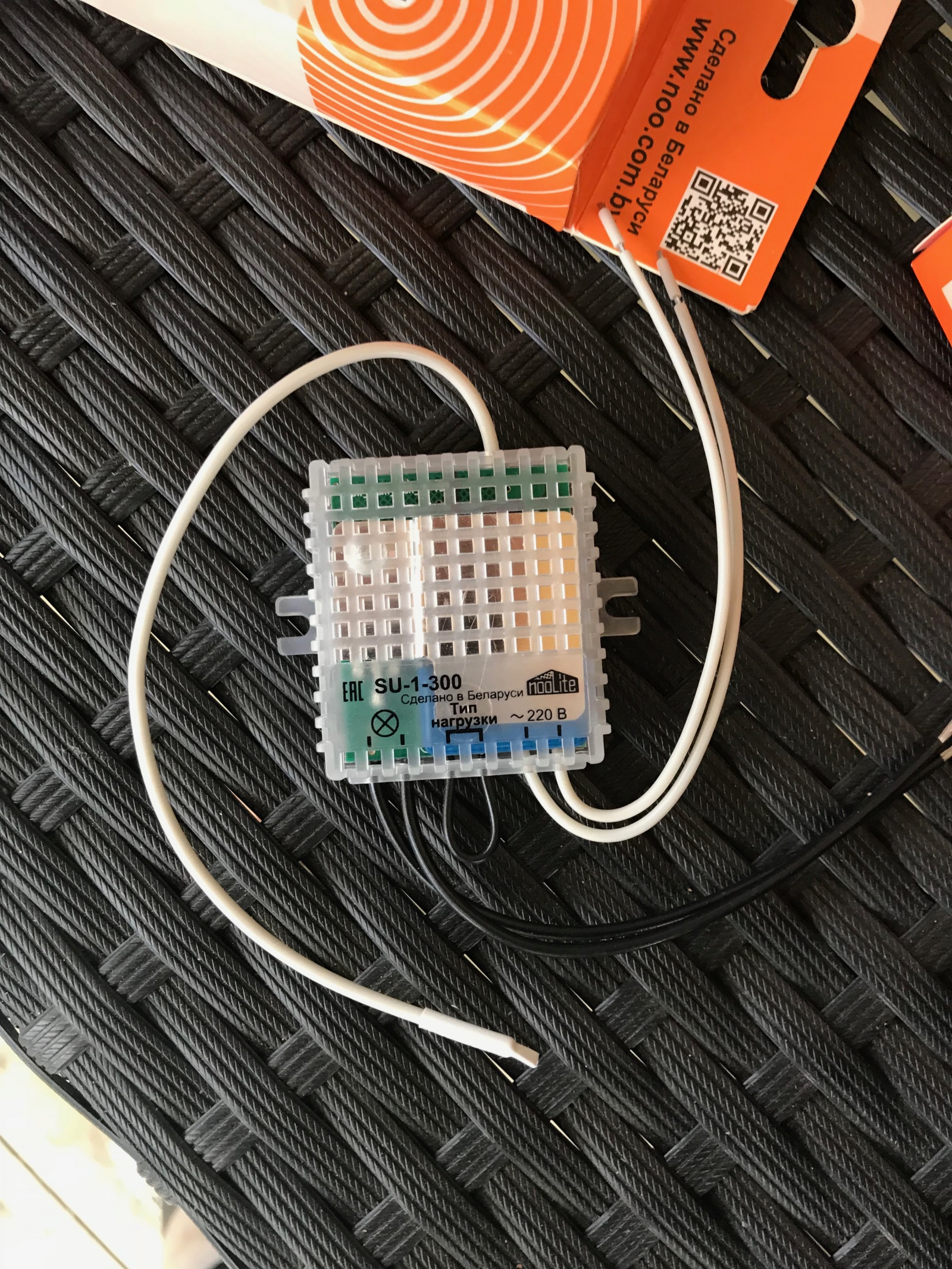

Силовое реле ближе:

Noolite + Беседка — делаем удобный свет на даче - 4

Состоит из:

  • Два провода — Фаза и Ноль на вход
  • Еще два — Фаза и ноль на выход (очень жаль, но где на выходе фаза и ноль — нам не подписывают)
  • Перемычка «тип нагрузки» — если планируем диммировать свет — её надо перекусить, если не планируем (как я ) — не трогаем
  • Антенна

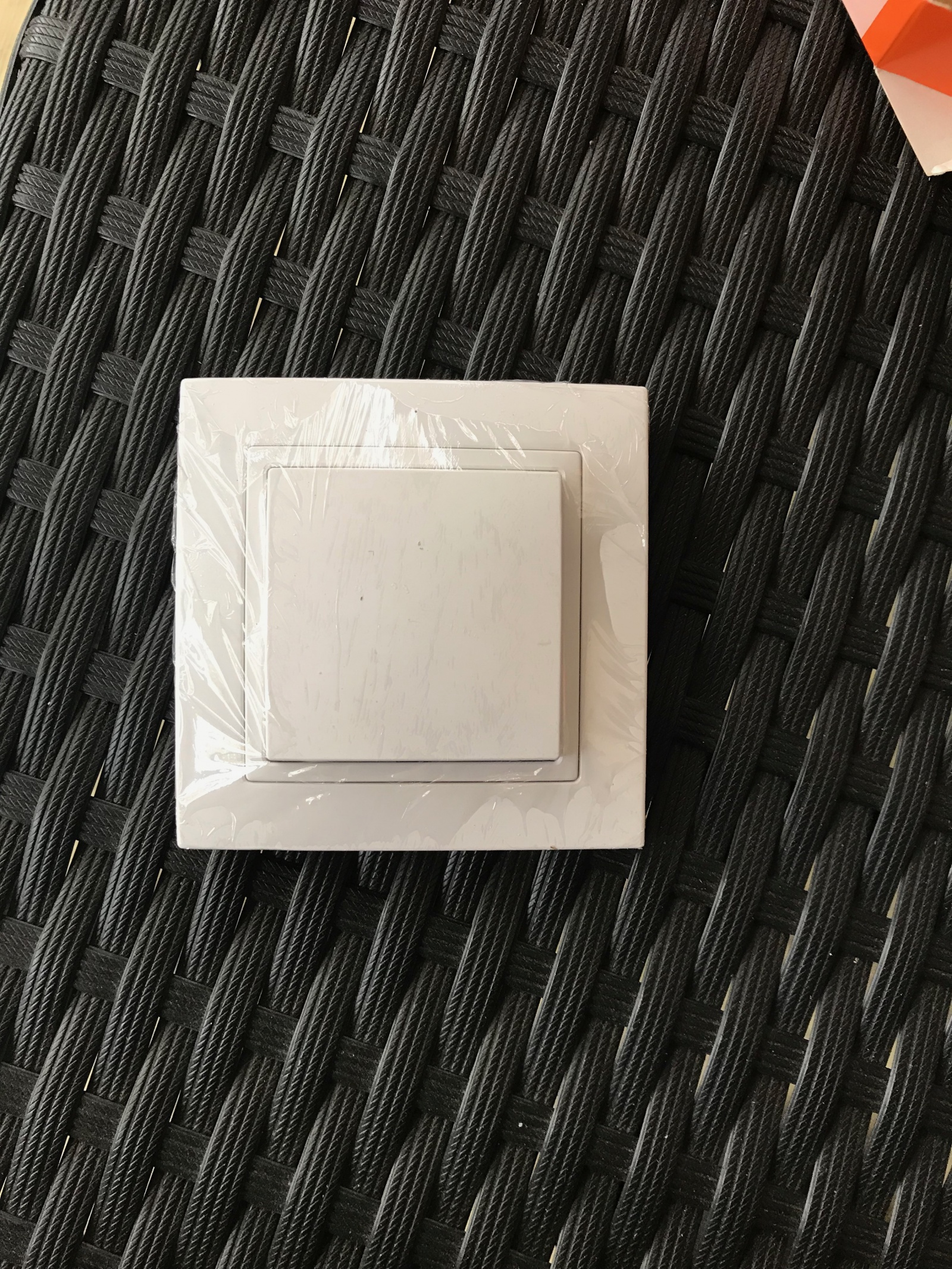

Выключатели ранее я уже рассматривал, но на всякий случай убедимся что ничего не изменилось:

Noolite + Беседка — делаем удобный свет на даче - 5
Noolite + Беседка — делаем удобный свет на даче - 6

Монтаж

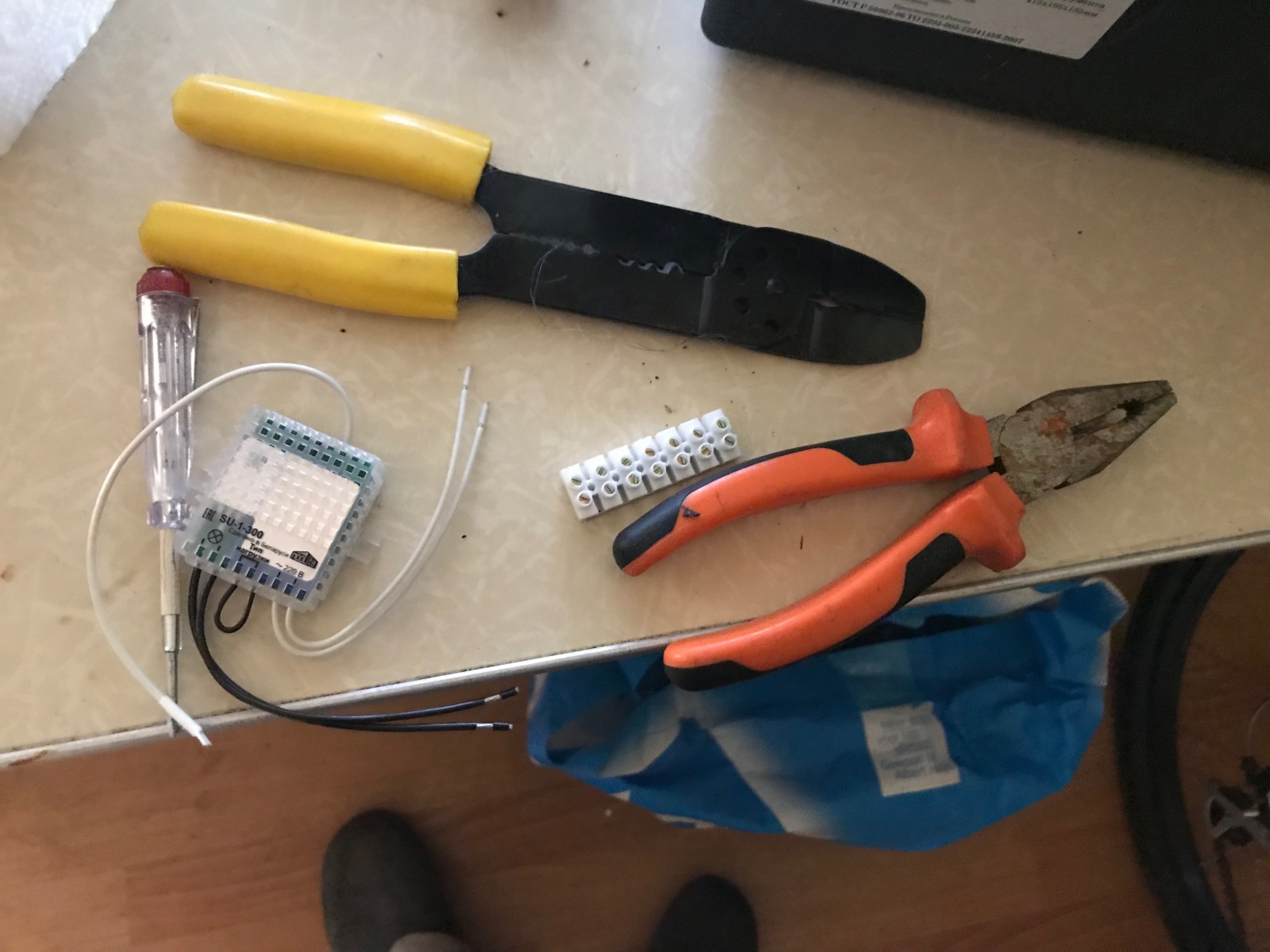

Все что мне мне (и вам) понадобится:

Noolite + Беседка — делаем удобный свет на даче - 7

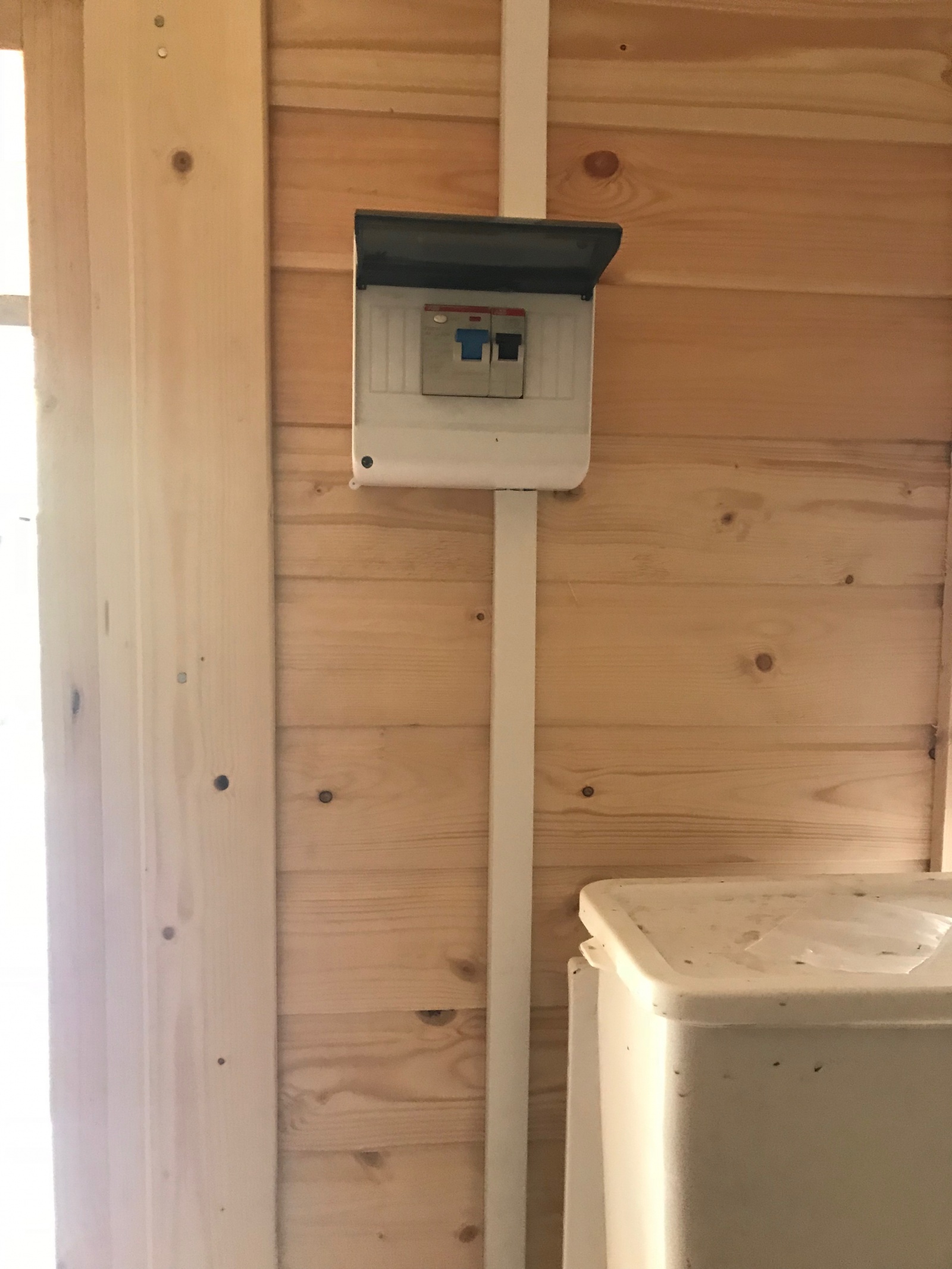

Выключаем напряжение

Noolite + Беседка — делаем удобный свет на даче - 8

Демонтаж выключателя

Старый выключатель у меня самый обычный из лируя, со светом при выключенной нагрузке, разбирать его нужно следующим образом…

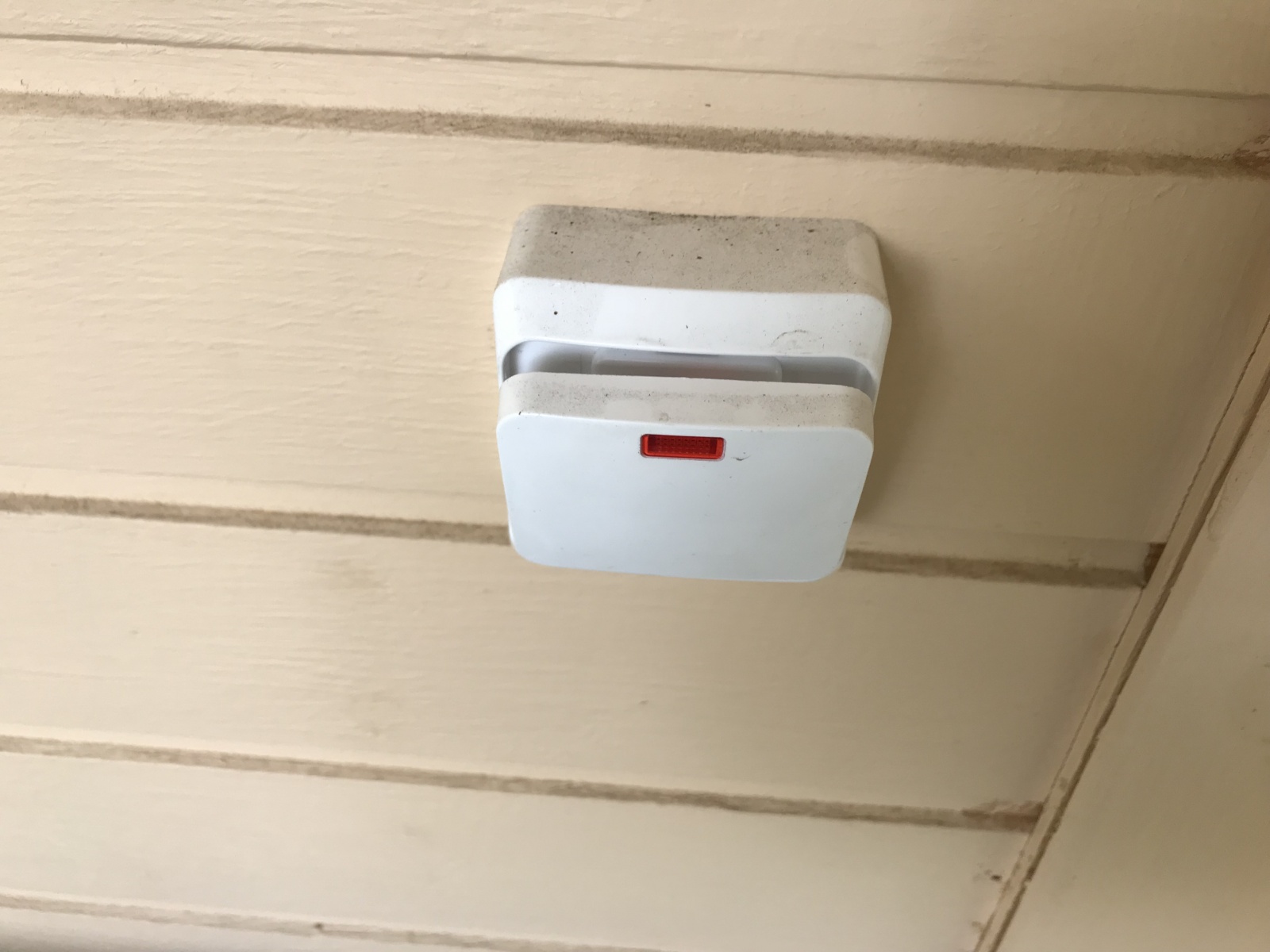

Поддеваем крышку ножом или отверткой:

Noolite + Беседка — делаем удобный свет на даче - 9

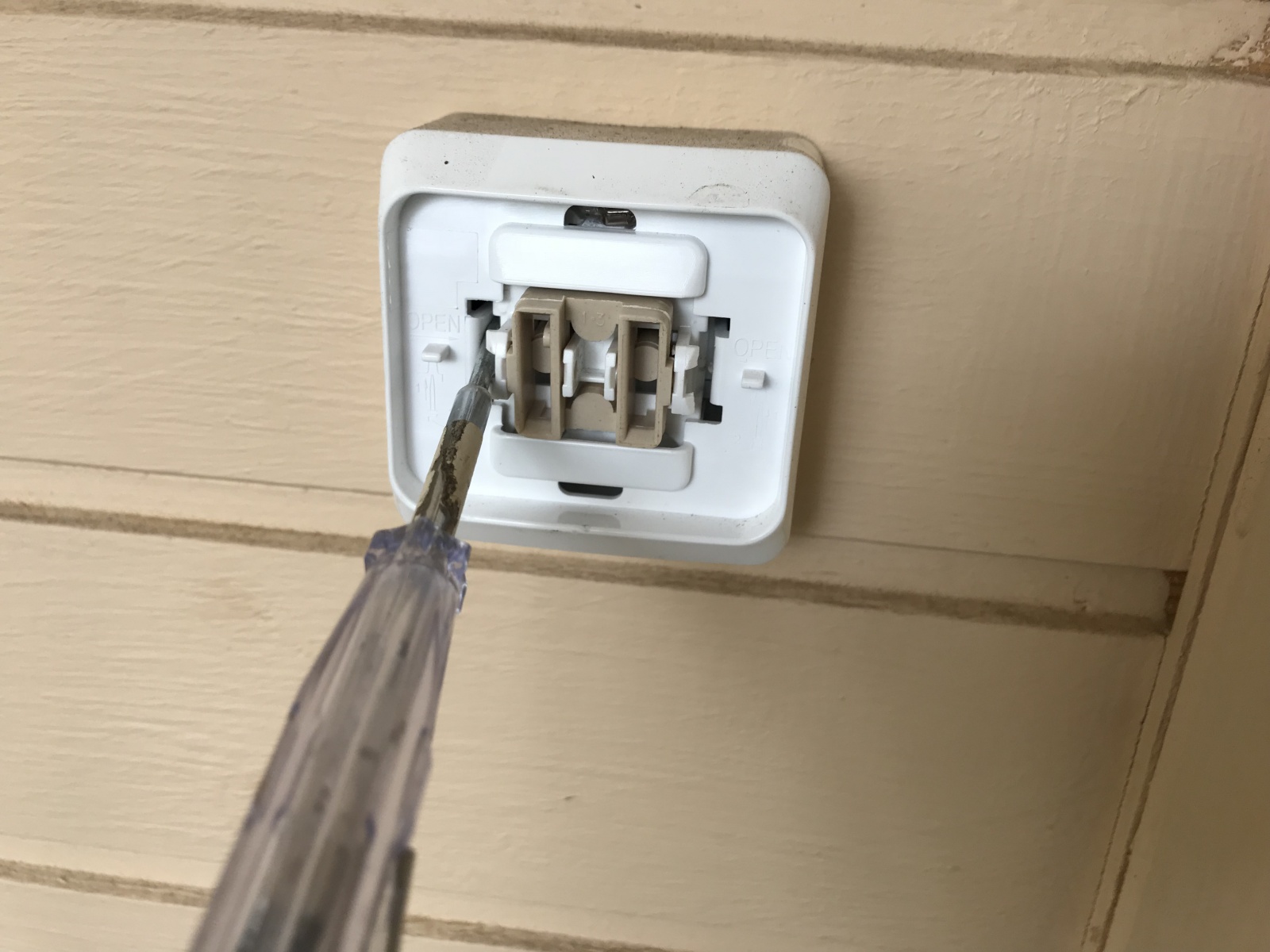

Отжимаем «ножки» отверткой:

Noolite + Беседка — делаем удобный свет на даче - 10

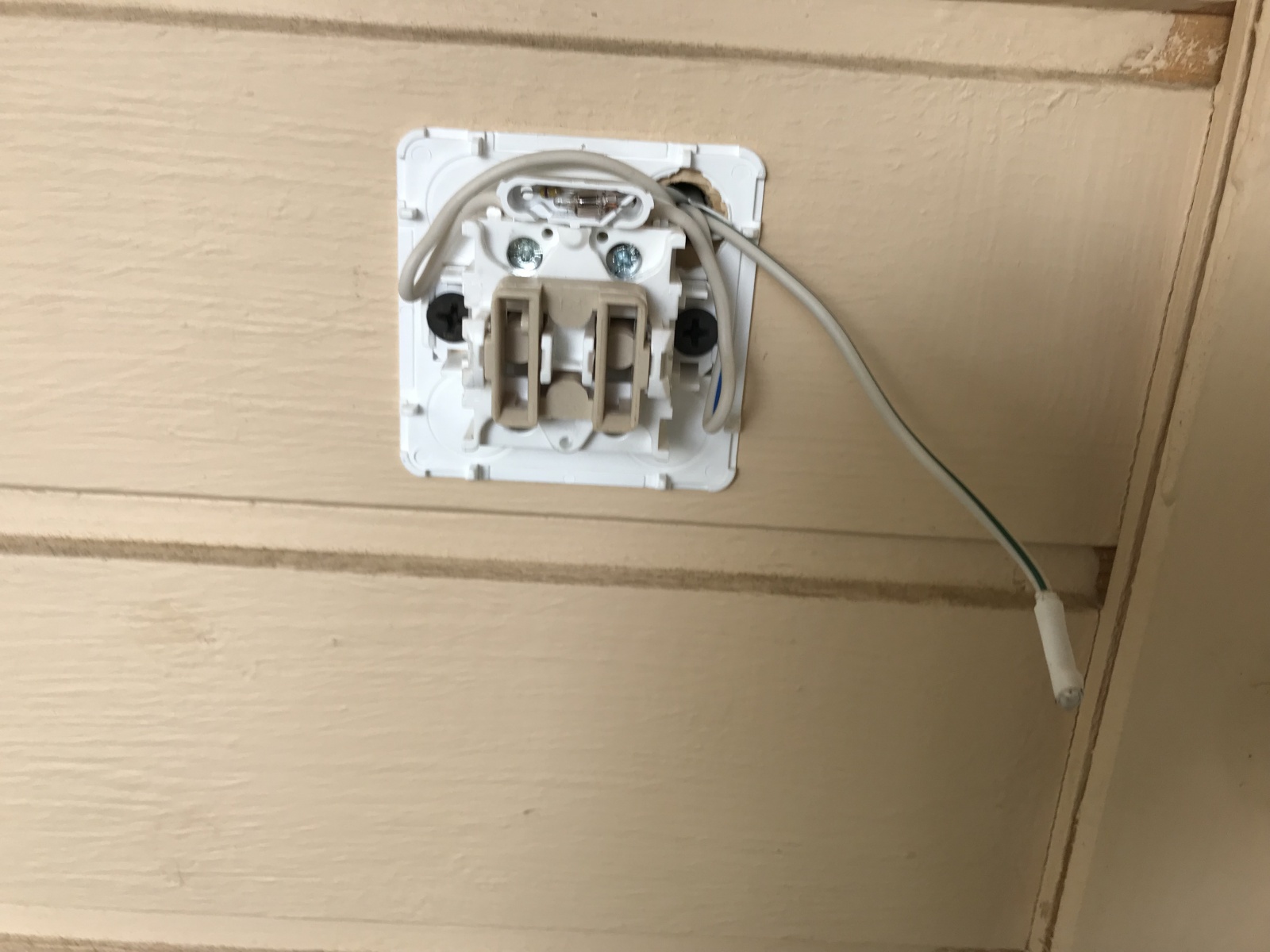

Снимаем кожух и видим следующую картину:

Noolite + Беседка — делаем удобный свет на даче - 11

Теперь откручиваем клемники с током и два винта, которые удерживают его на стене.

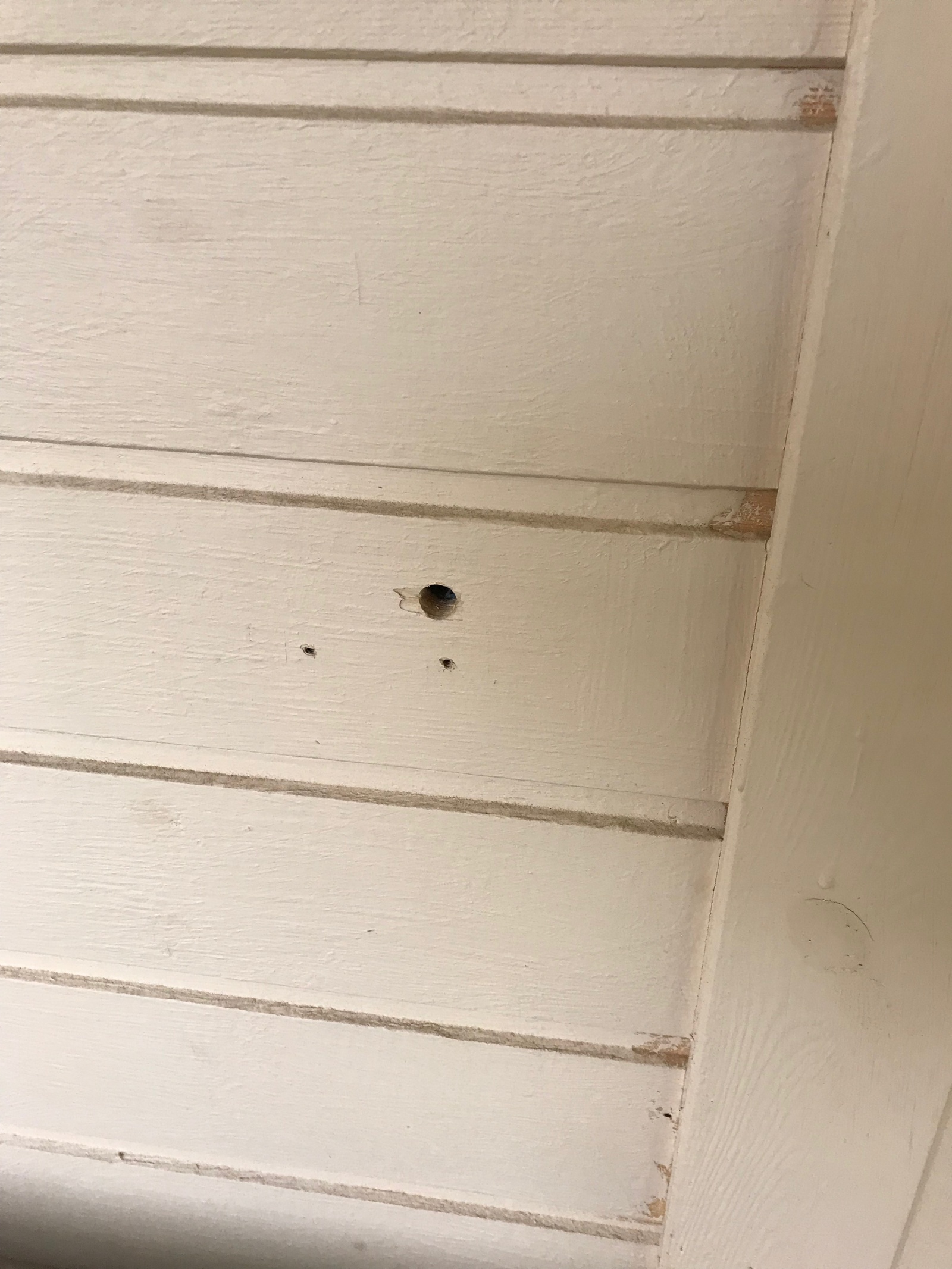

После этого у меня появился довольно интересный вопрос — ранее проводка шла к выключателю, а теперь она там не нужна, но соединение двух проводов оставить на старом месте не получится — новый выключатель узкий и не обладает местом, я решил вытянуть в другую сторону провода, таким образом место бывшего выключателя выглядит вот так:

Noolite + Беседка — делаем удобный свет на даче - 12

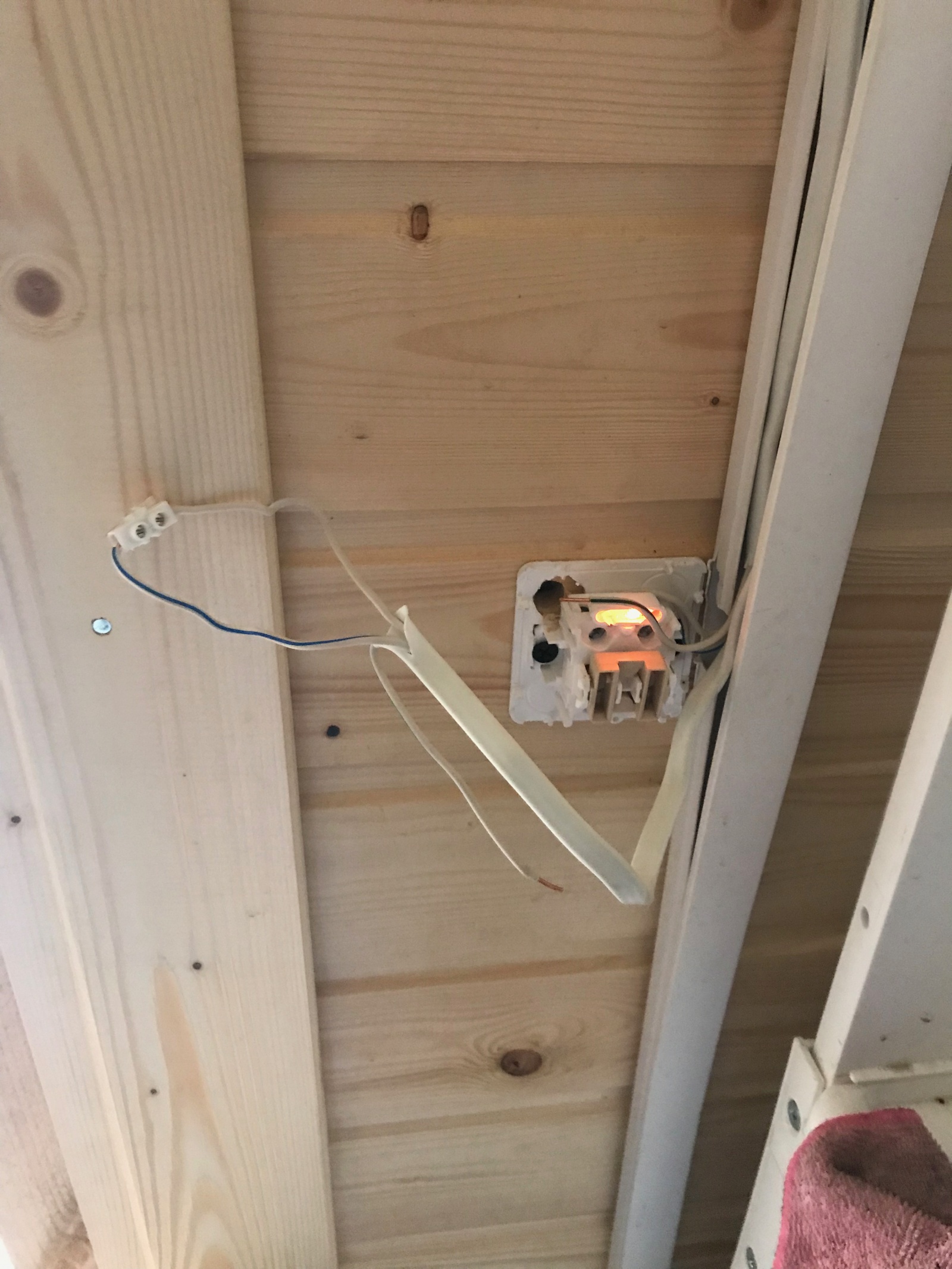

С другой стороны у меня сделана следующая схема — для скрытия проводов проводка к уличному выключателю шла через внутренний, из-за этого пришлось его разобрать:

На фото так же видны соединенные провода, вместо выключателя.

Noolite + Беседка — делаем удобный свет на даче - 13

Теперь самая ответственная часть — подключение реле:

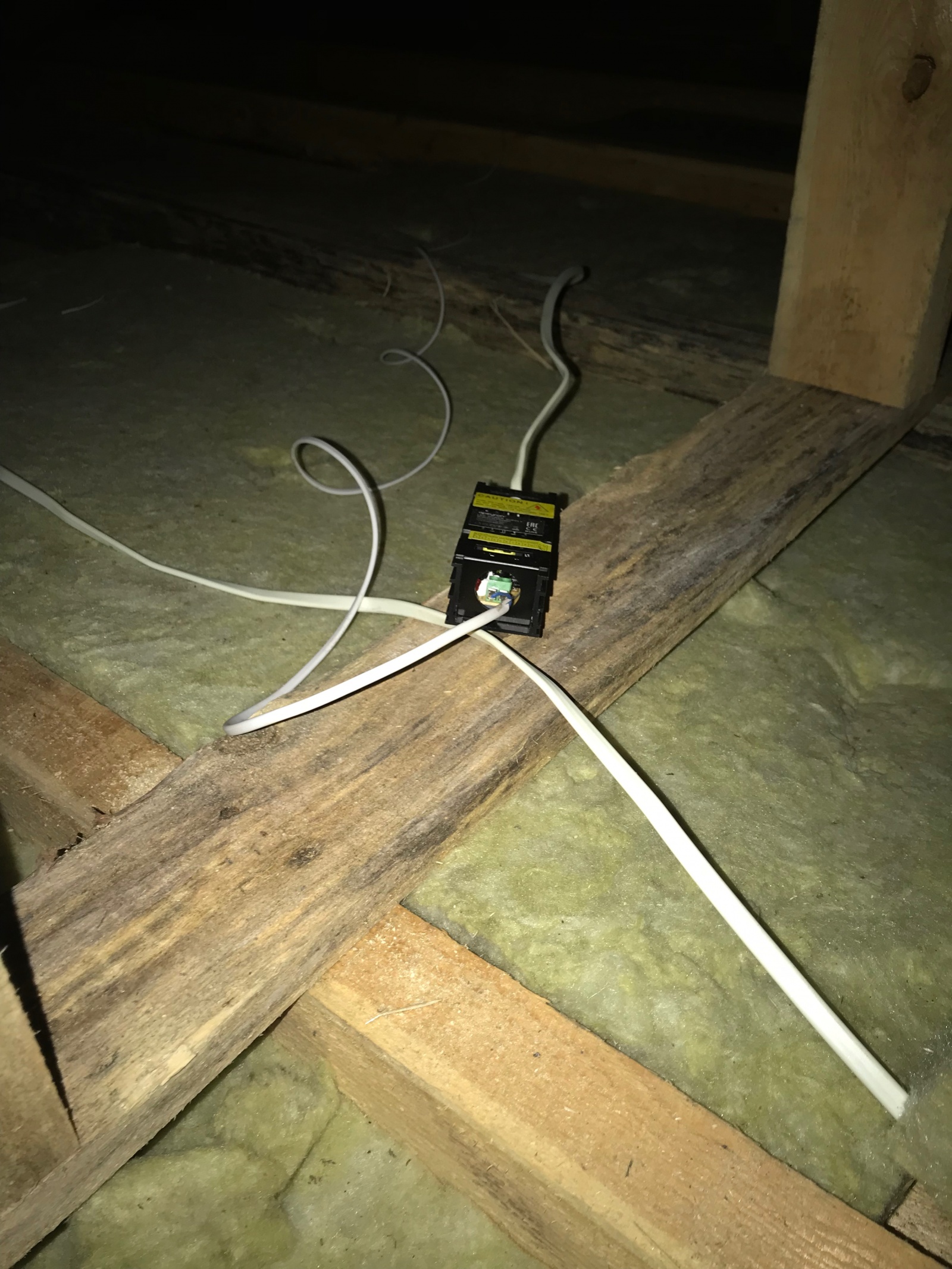

Для этого мне потребовалось залезть на чердак. Вот так выглядит «старое» подключение: черный блок — трансформатор 220 — 12v

Noolite + Беседка — делаем удобный свет на даче - 14

Для подключения надо сделать следующее:

  • Входящие провода питающие трансформатор надо подключить к проводам с надписью 220 в реле
  • Нагрузку (трансформатор) надо подключить к выходящим проводам от реле (Х)

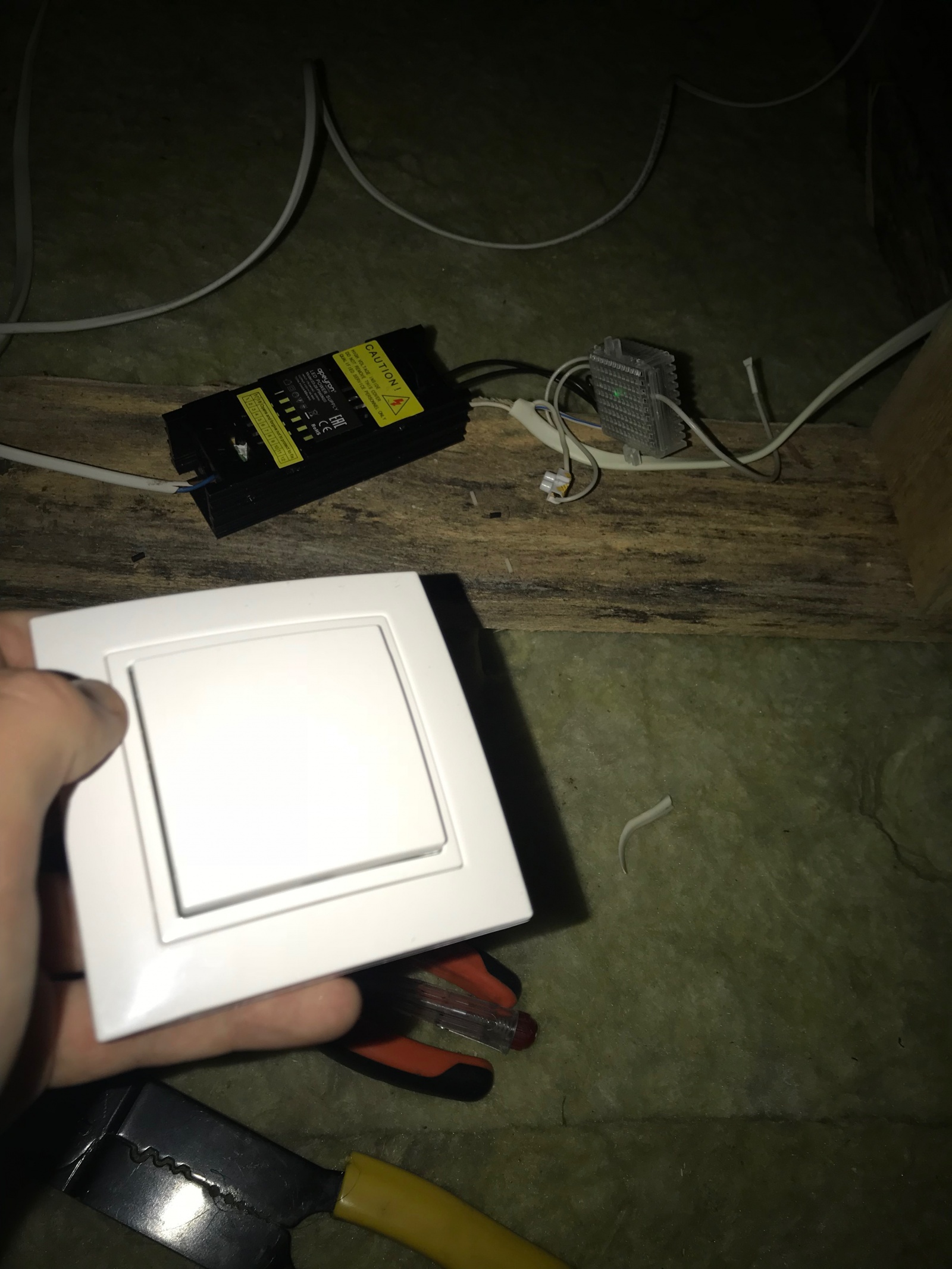

После подключения конструкция приобретает следующий вид вот так:

Noolite + Беседка — делаем удобный свет на даче - 15

Осталось только произвести спряжение устройств и закрепить выключатели.

Спряжение

Тут всё достаточно просто — нажимаем на кнопку на самом реле (грубо говоря сжимаем подуль с двух сторон, кнопка внутри под пластиком — вы не промахнётесь) после этого нажимаем на кнопку на задней части пульта и нажимаем на кнопку включения света. Потом снова на заднюю кнопку пульта и еще раз на включить — свет начнет мигать часто — спряжение произведено.

Что прекрасно — второй пульт можно привязать уже без залазки в труднодоступные места (в моём случае — чердка) можно иницировать привязка второго пульта через первый.

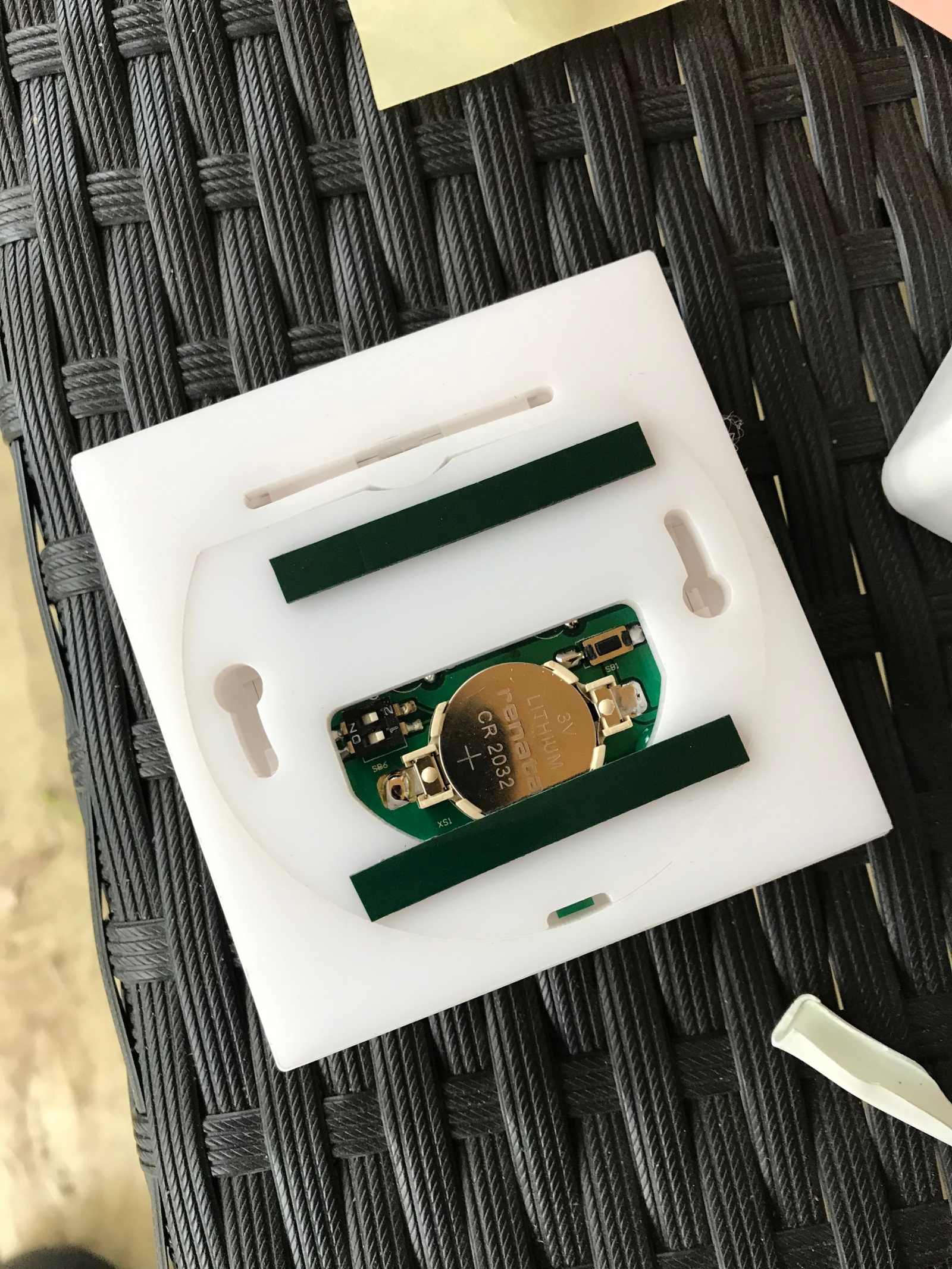

Кнопка спряжения — справа от батарейки.

Noolite + Беседка — делаем удобный свет на даче - 16

Ну а теперь осталось установить радио пульты, казалось бы — это самый легкий момент, а вот нет!
Я не знаю из чего делают эти прекрасные черные полоски двухстороннего скотча, но отдирал я защитное покрытие с них около 10 минут, очень бы хотелось, что бы это происходило проще.

В качестве итогового результата:

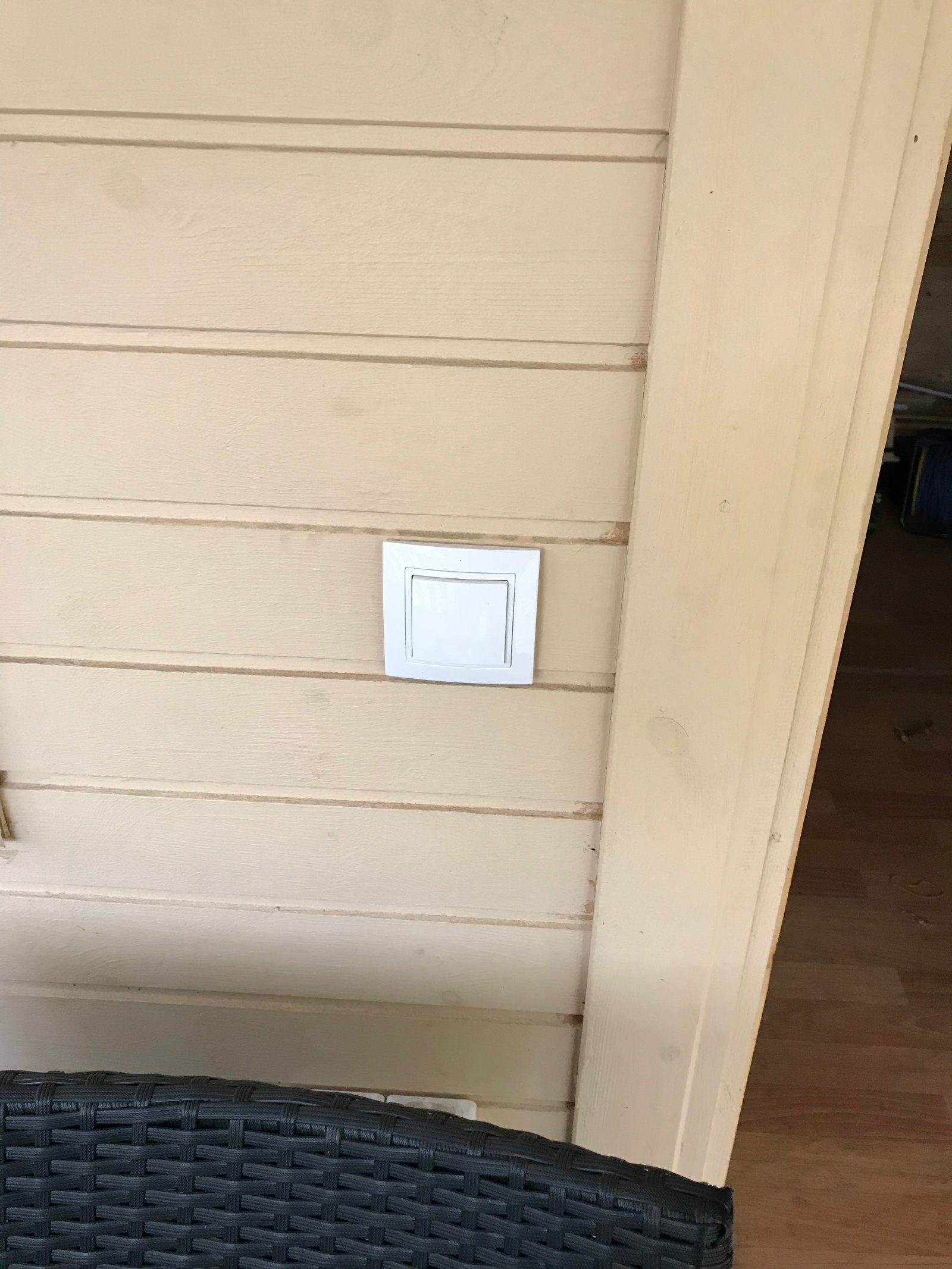

Пульт 1 (замена старого на новый):

Noolite + Беседка — делаем удобный свет на даче - 17

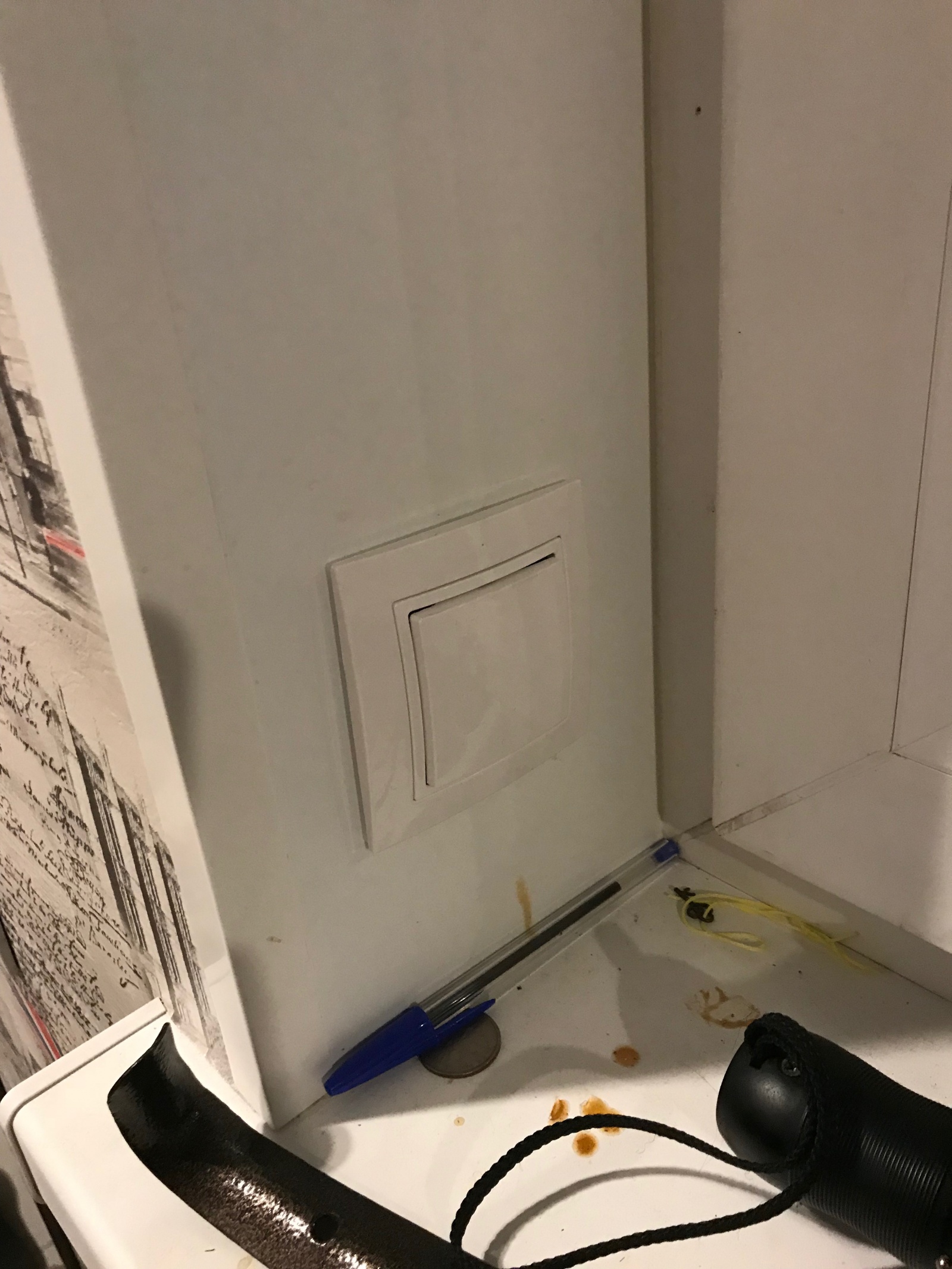

Пульт номер два, который в доме:

Noolite + Беседка — делаем удобный свет на даче - 18

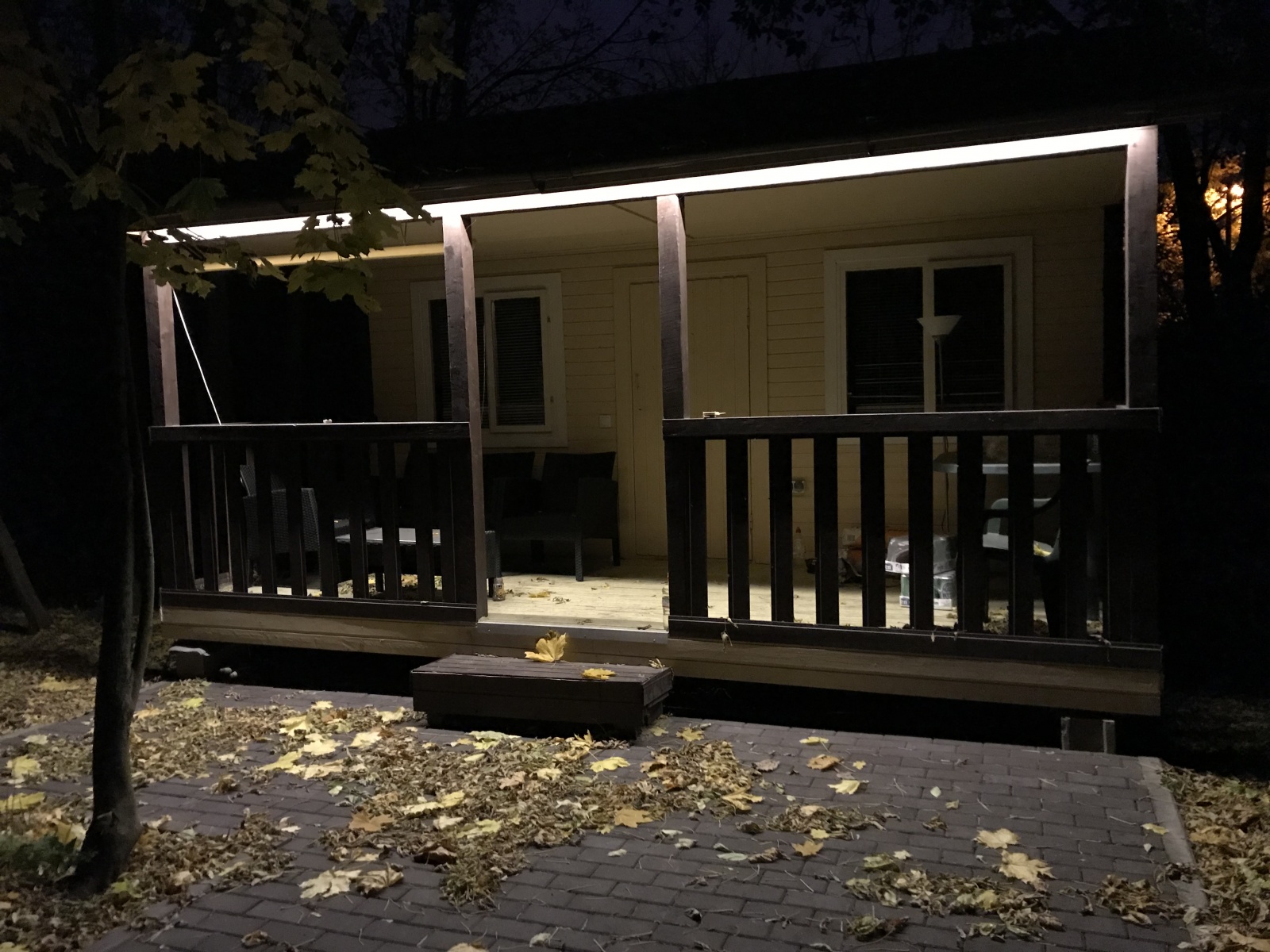

Ну и сам свет:

Noolite + Беседка — делаем удобный свет на даче - 19

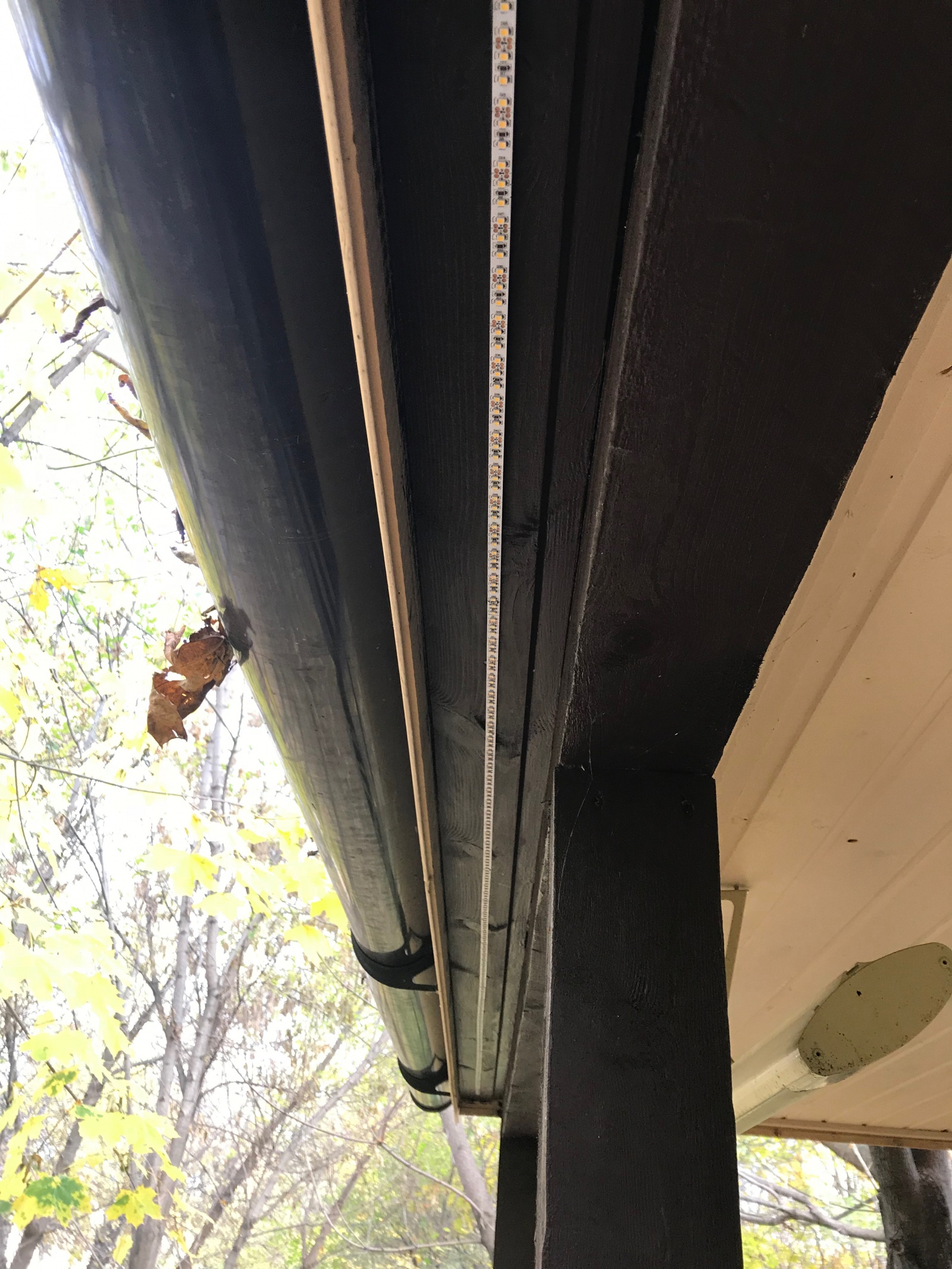

PS: Выключенная лента выглядит следующим образом, монтаж её еще проще чем радио пульта, если вы всё думали делать светодиоды или же нет — однозначно да.

Noolite + Беседка — делаем удобный свет на даче - 20
