Как послать flash-SMS?

в 14:08, , рубрики: diy или сделай сам, GSM-модуль, M660, Neoway, sms, Железо, сотовая связь

Flash-SMS – такая SMS, текст которой сразу выводится на экран телефона/смартфона пользователя вместо записи в память устройства. Пользователь её читает и решает, сохранять её в памяти или нет.

Для отправки flash-SMS потребуется использовать так называемый режим PDU — Packet Data Unit. Это режим, который позволяет контролировать все секретные параметры SMS, описанные в ETSI GSM Technical Specification GSM 03.40.
Для доступа к PDU рекомендуется использовать любой GSM-модем или модуль. Некоторые старые телефоны в режиме модема это тоже умели, а по поводу современных смартфонов ничего сказать не могу, ибо не знаю.

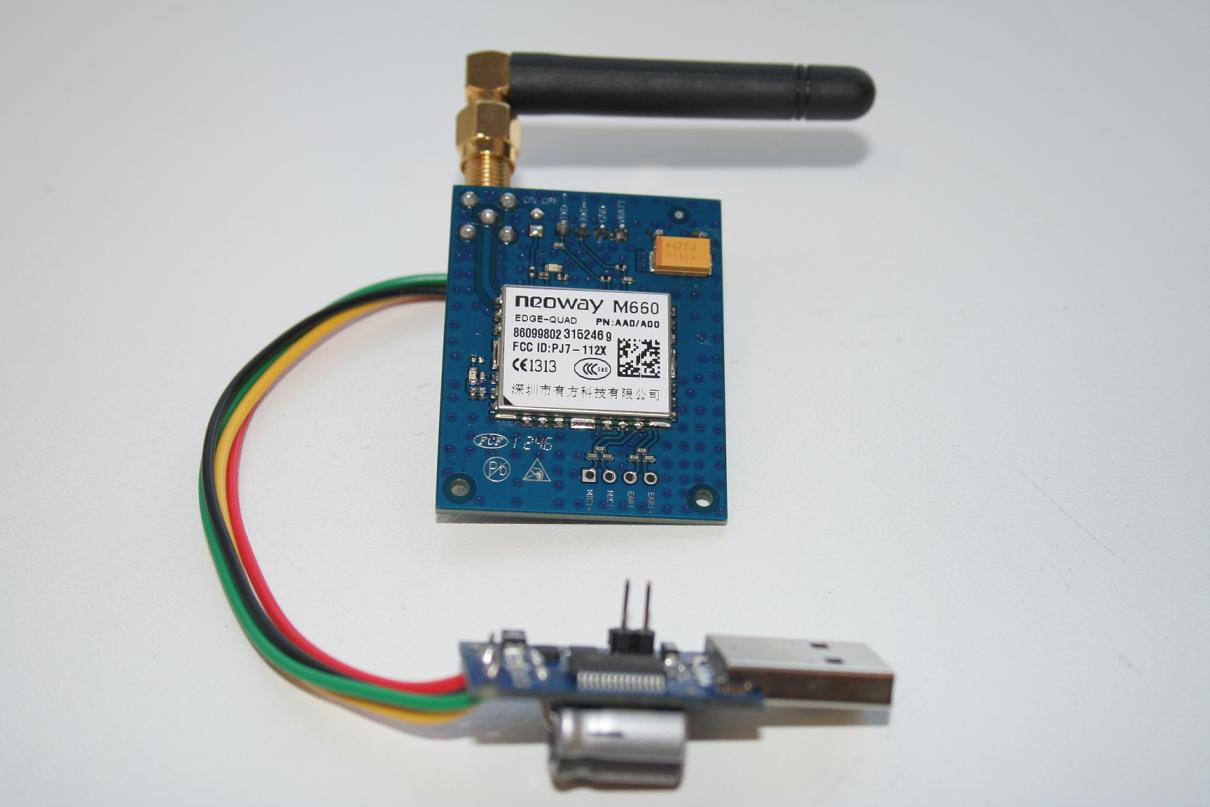

Я использовал GSM-модуль Neoway M660, но для модемов/модулей других производителей это должно быть также справедливо.

Как послать flash-SMS? - 1

В режиме PDU SMS-сообщение представляет собой набор данных, передаваемых модему в виде символов ASCII.
Давайте рассмотрим формат передаваемого SMS-сообщения, последовательность команд, подаваемых на GSM-модем, а также сформируем пакет PDU и пошлем flash-SMS «Привет!» на гипотетический номер +70123456789.

Формат передаваемого SMS-сообщения в режиме PDU

изображен на картинке:

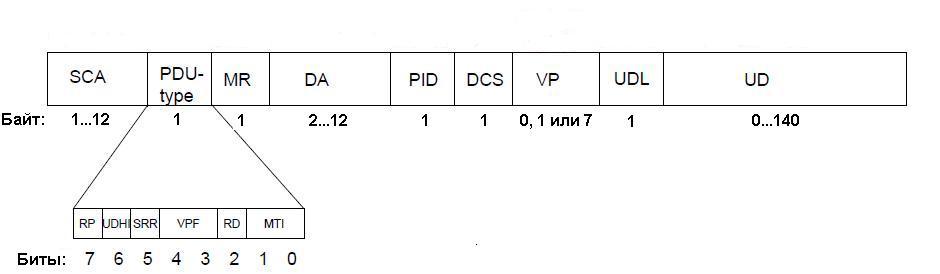

Как послать flash-SMS? - 2

Название поля PDU Длина, байт Краткое описание
SCA, Service Center Address 1-12 Номер телефона Центра SMS (может не указываться)
PDU Type Тип PDU
MR, Message Reference 1 Порядковый номер сообщения, устанавливаемый самим модемом/модулем
DA, Destination Address 2-12 Номер телефона получателя сообщения
PID, Protocol Identifier 1 Идентификатор протокола
DCS, Data Coding Scheme 1 Кодировка сообщения
VP, Validity Period 0,1 или 7 Время жизни SMS
UDL, User Data Length 1 Длина поля User Data в байтах
UD, User Data 0-140 Сообщение

Итак, рассмотрим назначение отдельных полей пакета PDU передаваемого сообщения.

1. SCA (Service Center Address) — номер телефона Центра SMS (SMSC).
Данное поле не является обязательным, так как номер SMSC хранится на SIM-карте и считывается GSM-модулями Neoway автоматически. Воспользуемся этой возможностью и не будем указывать номер Центра SMS в нашем примере, тем более, что в этом случае содержимое PDU не зависит от используемой SIM-карты. Если номер SMSC в PDU не указывается, поле SCA принимает значение 0x00.
Но если вам всё же захочется считать номер Центра SMS из GSM-модуля, вы всегда можете это сделать с помощью команды AT+CSCA?..

2. PDU Type – тип PDU

Как послать flash-SMS? - 3

2.1 RP (Reply Path)
0 — путь для ответа не определен,
1 – путь для ответа определен, используется тот же Центр SMS (SMSC).

2.2 UDHI (User Data Header Included):
0 – поле UD содержит только само сообщение,
1- поле UD содержит сообщение и дополнительный заголовок.

2.3 SRR (Status Report Request):
0 – статус сообщения не запрашивается,
1- статус сообщения запрашивается.

2.4 VPF (Validity Period Format):
00 – поле VP отсутствует,
01 – зарезервировано,
10 – поле VP содержит времянные данные в относительном формате,
11 – поле VP содержит времянные данные в абсолютном формате.

2.5 RD (Reject Duplicates):
0 – SMSC следует переслать сообщение получателю в случае, если оно имеет те же значения полей MR и DA, что и предыдущее сообщение.
1 — SMSC следует отклонить сообщение в случае, если оно имеет те же значения полей MR и DA, что и предыдущее сообщение.

2.6 MTI (Message Type Indicator):
00 – принимаемое сообщение (от SMSC к модулю) или подтверждение приема (от модуля к SMSC)
01 – отправляемое сообщение (от модуля к SMSC) или подтверждение отправки (от SMSC к модулю),
10 – отчет о доставке (от SMSC к модулю) или SMS-команда (от модуля к SMSC)
11 – зарезервировано.

С целью упрощения поле VP (время жизни SMS, см. п. 7) использовать не будем и установим биты VPF в нулевое значение. Также в нулевое значение установим биты RP, UDHI, SRR, RD. Биты MTI отправляемого сообщения необходимо установить в значение 01. Таким образом значение байта поля PDU Type принимаем равным 0x01.

3. MR (Message Reference) – порядковый номер сообщения, определяется самим модулем. В PDU значение поля устанавливается равным 0x00.

4. DA (Destination Address) – номер телефона получателя сообщения.
Поле DA состоит из трёх частей и имеет следующий вид:

Количество цифр в номере получателя Тип номера получателя Номер получателя
1 байт 1 байт 0…6 байт

4.1 Количество цифр в номере получателя подсчитывается без учета знака «+» и представляется в шестнадцатеричном формате.
Например, для номера +70123456789 значение байта «Количество цифр в номере получателя» равняется 0x0B (11 в десятичной системе счисления).

4.2 Тип номера получателя.
В случае международного формата номера байт «Тип номера получателя» устанавливается равным 0x91, в случае местного формата – 0x81.

4.3 Номер получателя.
Поле «Номер получателя» формируется следующим образом:
а) в случае международного формата номера знак «+» отбрасывается;
б) если количество цифр в номере нечетное, в конце добавляется «F»;
в) цифры номера попарно переставляются местами.

Например, для номера +70123456789 поле «Номер получателя» будет иметь вид: 0721436587F9, а целиком поле DA – 0B910721436587F9.

5. PID (Protocol Identifier) – идентификатор протокола.
В нашем случае значение поля PID необходимо устанавливать в значение 0x00.
Подробнее об особенностях данного поля можно прочитать в ETSI GSM 03.40, пункт 9.2.3.9.

6. DCS (Data Coding Scheme) – кодировка сообщения.
Вот это и есть то самое поле, которое нас больше всего сейчас интересует! Для отправки сообщений кириллическими символами необходимо использовать кодировку UCS2.
Значение поля DCS в нашем случае следует установить равным 0x18 – это и есть секретная комбинация, позволяющая отправить flash-SMS кириллическими символами (0x08 – обычное SMS).

7. VP (Validity Period) – время жизни сообщения.

Время жизни сообщения – время, по истечении которого сообщение уничтожается (стирается из памяти Центра SMS), если не было доставлено адресату.
Это поле связано с битами VPF поля PDU Type, существует три варианта их совместного использования.

7.1 Поле VP не используется (помните, мы договаривались, что и не будем его использовать в нашем примере?).
В этом случае длина поля VP — 0 байт, биты VPF должны быть установлены в значение 00 (как мы уже и сделали).

7.2 Поле VP содержит данные о времени жизни в относительном формате.
В этом случае длина поля VP — 1 байт, биты VPF должны быть установлены в значение 10 (в двоичной системе).
Возможные значения поля VP в случае использования относительного формата времени и формулы для расчета соответствующего времени жизни сообщения приведены в следующей таблице:

Значение VP шестнадцатеричное Значение VP десятичное Соответствующее значению VP время Максимальное время жизни
1..8F 0… 143 (VP + 1) * 5 минут 12 часов
90..A7 144… 167 12 часов + (VP – 143)*30 минут 24 часа
A8..C4 168… 196 (VP – 166) * 1 день 30 дней
C5..FF 197… 255 (VP – 192) * 1 неделю 63 недели

7.3 Поле VP содержит данные о времени жизни в абсолютном формате.
В этом случае длина поля VP — 7 байт, биты VPF должны быть установлены в значение 11(в двоичной системе).
Назначение байт в поле VP при использовании абсолютного формата времени преведено в этой таблице:

1-й байт 2-й байт 3-й байт 4-й байт 5-й байт 6-й байт 7-й байт
Год Месяц День Час Минуты Секунды Часовой пояс

При этом каждый байт содержит по два десятичных числа, переставленных местами. Например, байт 2 в случае месяца мая будет иметь значение 0x50.
Год представлен последними двумя цифрами.
Часовой пояс указывает разницу между местным временем и временем по Гринвичу (GMT), выраженную в четвертях часа. При этом первый бит указывает знак этой разницы: 0 – разница положительная, 1 – разница отрицательная. То есть байт 7 в случае часового пояса GMT+3 будет иметь значение 0x21.

Так как мы решили не использовать поле VP и установили два бита VPF поля PDU Type в значение 00, то в пакете PDU нашего примера поле VP будет отсутствовать.

8. UDL (User Data Length) – длина поля UD в байтах.
В случае использования интересующей нас кодировки UCS2 значение поля UDL можно вычислить, умножив количество символов в передаваемом сообщении на 2 (каждый символ кодируется двумя байтами). Для сообщения «Привет!» поле UDL равно 0x1A (26 в десятичной системе).

9. UD (User Data) – сообщение
Для отправки сообщения кириллицей необходимо использовать кодировку UCS2, в этой кодировке каждая буква или символ кодируется двумя байтами.
Таблица кодировки UCS2 — тут
Сообщение «Привет!» в кодировке UCS2 будет выглядеть так:
П: 041F
р: 0440
и: 0438
в: 0432
е: 0435
т: 0442
,: 002C
: 0020
Х: 0425
а: 0430
б: 0431
р: 0440
!: 0021

Привет!: 041F04400438043204350442002C002004250430043104400021

Процесс отправки SMS-сообщения

Как только пакет PDU сформирован, процесс отправки SMS не представляет труда и состоит из двух простых шагов:

1. Ввод команды отправки SMS с указанием количества байт в пакете PDU за исключением поля SCA. Звучит не очень дружелюбно, но если не используется номер Центра SMS, то поле SCA равно 0x00 (как у нас) и это число равно количеству байт в пакете PDU минус один. Для «Привет!» эта величина — 39:

AT+CMGS=39

Важно, чтобы эта команда завершалась символом 'r' (0x0D), без добавок.
После этого GSM-модем выдает приглашение '>' ввести данные пакета PDU.

2. Ввод данных пакета PDU.
В случае сообщения «Привет!» пакет PDU выглядит так:
0001000B91хххххххххххх00181A041F04400438043204350442002C002004250430043104400021 (в текстовом виде),

где хххххххххххх – поле номера получателя, у которого переставлены местами цифры и добавлен символ «F» на конце в случае нечетного количества цифр в номере (как описано раньше).
Для номера +79123456789 поле номера получателя будет иметь вид: 9721436587F9,
а весь пакет PDU с сообщением «Привет!», отправляемый на этот номер:
0001000B919721436587F900181A041F04400438043204350442002C002004250430043104400021

Ввод данных пакета PDU должен заканчиваться байтом 0x1A

В случае успешной отправки SMS-сообщения модем ответит:

+CMGS: Message_Reference
OK

где Message_Reference — порядковый номер сообщения, установленный модемом (см. описание поля MR пакета PDU).
