Миниатюрный электротехнический конструктор для детей своими руками

в 16:18, , рубрики: Без рубрики

Хотя я и создаю настольные игры, обучающие в том числе и основам электротехники, но я всегда рекомендую совмещать их с физическими деталями, проводами и макетными платами.

И поэтому я хочу представить вам конструктор размером с пластиковую банковскую карточку, который был разработан для ознакомления детей с простыми схемами, но достаточно необычным образом. Идея была сделать простоту уровня Знатока, но на макетных платах.

Для изготовления конструктора вам понадобится и скачать три PDF файла по ссылке.

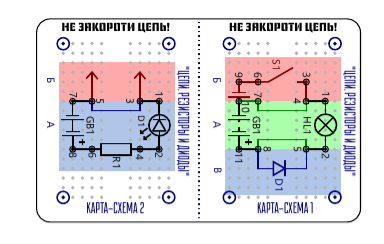

Затем распечатать и наклеить на плотную бумагу первый из них: Карту-схему.

Миниатюрный электротехнический конструктор для детей своими руками - 1

Потом вам иголкой в ней надо проткнуть в обозначенных местах отверстия, разрезать ее на две половинки и закрепить кнопками-гвоздиками на макетной плате.

Два других файла представляют собой лицевую и оборотную сторону карточек-пояснений с заданиями. Их надо распечатать на А4 формате, склеить между собой и вырезать.

Кроме карточек и вам понадобится найти у себя в закромах или купить:

— Мини макетную плату 10x17 для сборки без пайки;
— Набор резисторов (220 Ом, 1 КОм, 10 КОм, но можно и другие близкие номиналы и желательно с тонкими ножками);
— Диод на 1А;
— Светодиод (2-2.5В) любого цвета;
— Лампочка накаливания мини (3 В);
— Перемычки для макетной платы шириной 1 см;
— Две батарейки AA;
— Три магнита неодимовых диаметром 5 мм или батарейный отсек на 2 батареи;
— Четыре провода-щупа соединительных для макетных плат;
— Четыре кнопки-гвоздика;
— Примеры проводников и диэлектриков.

Принцип простой — все карточки пронумерованы цифрами и буквами. Ребенок начинает с А1, потом переходит к Б1 и т.д, затем к новой цифре. Буква обозначает сегмент на карте-схеме, цифра — номер карты схемы.

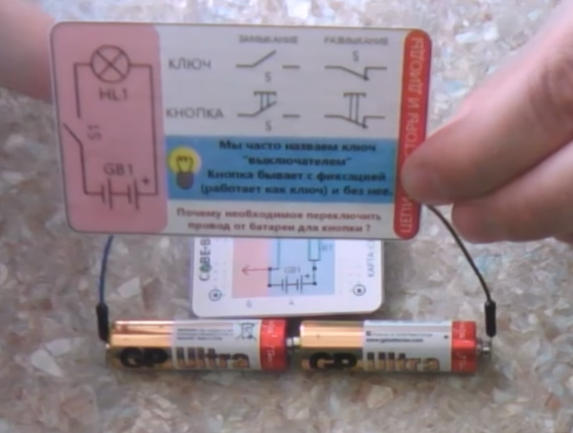

На одной стороне карточки дана теория по изучаемому компоненту и инструкция по сборке, на другой стороне графическое изображение, интересный факт и вопрос, на который ребенок должен дать ответ.

Миниатюрный электротехнический конструктор для детей своими руками - 2

Схема собирается с помощью карты-схемы на макетной плате и испытывается на работоспособность.

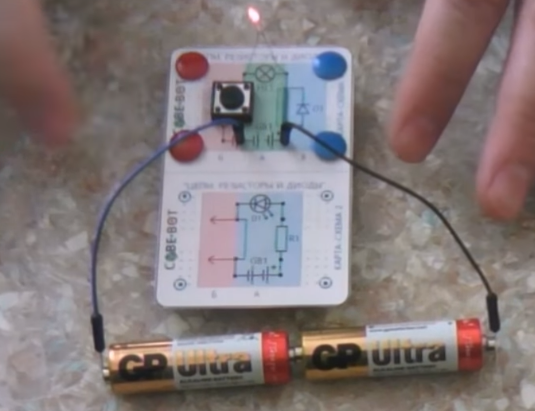

Миниатюрный электротехнический конструктор для детей своими руками - 3

Конструктор хоть и миниатюрный, но показать как устроена простейшая электрическая цепь позволяет, как и «пощупать» настоящие радиодетали.

Подробнее о конструкторе можно посмотреть в прилагаемом видео:

Все файлы свободны и бесплатны для скачивания, можете их использовать по вашему желанию, но буду признателен если вы упомянете мой проект SIMPLEROBOT | ПРОСТОРОБОТ.
