Это четвертая и последняя часть статьи, которая описывает пользовательские функции для работы с системными каталогами: pg_class, pg_attribute, pg_constraints и т.д. Первая, вторая и третья части статьи опубликованы ранее.

Функции для документирования баз данных PostgreSQL. Окончание - 1

Предчувствую, что должен заранее извиниться перед теми из читателей, кого интересовали только устройство системных каталогов PostgrSQL, а также приемы извлечения данных из них. Функции, которые описываются в этой части статьи, не обращаются к еще не рассмотренным системным каталогам, да и приемы извлечения данных ничем не отличаются от тех, что изложены в предыдущих частях. Такие читатели могут завершить просмотр статьи прямо здесь.

Всем тем, кто решил продолжить чтение, сообщаю, что в этой части статьи рассматриваются функции, возвращающие расширенные характеристики первичных и внешних ключей, а также индексов таблиц. И конечно приведено краткое описание и код функции admtf_Table_ComplexFeatures, которая была заявлена как цель публикации в первой части статьи.

В первой половине статьи изложены комментарии к реализации функций. Во второй- исходные тексты функций. Тем из читателей, кого интересуют только исходные тексты, предлагаем сразу перейти к Приложению.

Структура функции, возвращающей список характеристик первичного ключа таблицы

Функции для документирования баз данных PostgreSQL. Окончание - 2
Рис. 4. Функции, которые вызывает admtf_PrimaryKey_ComplexFeatures.
Таблица 20. Назначение функций.

Функции для документирования баз данных PostgreSQL. Окончание - 3

Текстовая версия таблицы на рисунке

Название Назначение
1 admtf_PrimaryKey_Features Функция возвращает характеристики первичного ключа (PRIMARY KEY) таблицы
2 admtf_PrimaryKey_Attributes Функция возвращает список атрибутов первичного ключа (PRIMARY KEY) и их характеристик.
3 admtf_PrimaryKey_ComplexFeatures Функция возвращает характеристики первичного ключа (PRIMARY KEY) таблицы, а также список составляющих ключ атрибутов.

Функция admtf_PrimaryKey_ComplexFeatures – комплексный список характеристик первичного ключа таблицы

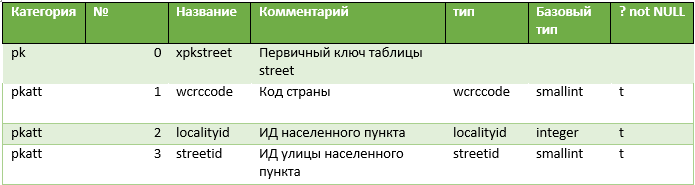

Таблица 21. Результат выполнения функции admtf_PrimaryKey_ComplexFeatures ('public',' xpkstreet').

Функции для документирования баз данных PostgreSQL. Окончание - 4

Текстовая версия таблицы на рисунке

Категория Название Комментарий тип Базовый тип ? not NULL
pkl 0 xpkstreet Первичный ключ таблицы street
pkatt 1 wcrccode Код страны wcrccode smallint t
pkatt 2 localityid ИД населенного пункта localityid integer t
pkatt 3 streetid ИД улицы населенного пункта streetid smallint t

В качестве обязательных параметров функция принимает название первичного ключа (a_PrimaryKeyName) и название схемы, в пределах которой создана таблица (a_SchemaName). Код функции представляет собой последовательный вызов двух табличных функций.

Исходный код можно посмотреть и скачать здесь.

Первая функция (admtf_PrimaryKey_Features) подготавливает и выполняет SELECT, возвращающий характеристики первичного ключа.

Функции для документирования баз данных PostgreSQL. Окончание - 5

исходный код оператора на рисунке

SELECT con.conname,
              COALESCE(dsc.description,'Первичный ключ таблицы '|| tbl.relname)
            FROM pg_constraint con
                INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
                INNER JOIN pg_class tbl ON con.conrelid=tbl.oid
                LEFT OUTER JOIN pg_Description dsc ON con.oid=dsc.objoid
                                                AND dsc.objsubid=0
           WHERE con.contype ='p' AND nspc.nspname=LOWER(a_SchemaName)
               AND con.conname =LOWER(a_PrimaryKeyName);

Вторая функция (admtf_PrimaryKey_Attributes) возвращает характеристики атрибутов, составляющих первичный ключ.

Функции для документирования баз данных PostgreSQL. Окончание - 6

исходный код оператора на рисунке

SELECT (rank() OVER (PARTITION BY con.conrelid ORDER BY con.No)) ::SMALLINT,
      attr.attnum,attr.attname::NAME,
      CASE WHEN COALESCE(typ.typbasetype,0)>0 THEN typ.typname::VARCHAR(100) ELSE '' END,
      FORMAT_TYPE(COALESCE(NULLIF(typ.typbasetype,0),typ.oid),
                 COALESCE(NULLIF(typ.typtypmod,-1),attr.atttypmod))::VARCHAR(256),
       attr.attnotnull
    FROM (SELECT c.oid, c.conrelid,c.connamespace,c.confrelid,c.conname, c.contype,
                      c.conkey::SMALLINT[],generate_subscripts(c.conkey, 1) as No
                 FROM pg_constraint c) con
                    INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
                     INNER JOIN pg_attribute attr ON attr.attrelid=con.conrelid
                            AND attr.attnum=con.conkey[con.No]
                     LEFT OUTER JOIN pg_type typ ON attr.atttypid=typ.oid
                     LEFT OUTER JOIN pg_type btyp ON typ.typbasetype=btyp.oid
    WHERE con.contype ='p' AND nspc.nspname=LOWER(a_SchemaName)
                           AND con.conname =LOWER(a_PrimaryKeyName)
    ORDER BY con.No;

Здесь следует обратить внимание на порядок вывода записей об атрибутах первичного ключа. Они выводятся в порядке описания в первичном ключе (con.No), а не в порядке их описания в таблице (attr.attnum).

Особенности соединения записей, используемых системных каталогов, подробно рассмотрены в разделе «Функция admtf_Table_Constraintes список ограничений таблицы базы данных и их характеристик».

Структура функции, возвращающей список характеристик внешнего ключа таблицы

Функции для документирования баз данных PostgreSQL. Окончание - 7
Рис. 5. Функции, которые вызывает admtf_ForeignKey_ComplexFeatures.

Таблица 22. Назначение функций.

Функции для документирования баз данных PostgreSQL. Окончание - 8

Текстовая версия таблицы на рисунке

Название Назначение
1 admtf_ ForeignKey _Features Функция возвращает характеристики внешнего ключа (FOREIGN KEY) таблицы.
2 admtf_ ForeignKey_Attributes Функция возвращает список атрибутов внешнего ключа таблицы и их характеристик.
3 admtf_ForeignKey_ReferenceTableFeatures Функция возвращает список характеристик таблицы базы данных, на которую ссылается внешний ключ.
4 admtf_ForeignKey_ReferenceTableAttributes Функция возвращает список атрибутов таблицы базы данных, на которую ссылается внешний ключ, и их характеристик.
5 admtf_ForeignKey_ReferenceTableComplexFeatures Функция возвращает полный (расширенный) список характеристик таблицы базы данных, на которую ссылается внешний ключ.
6 admtf_ForeignKey_ComplexFeatures Функция возвращает характеристики внешнего ключа (FOREIGN KEY) таблицы, а также список атрибутов, включенных в индекс.

Функция admtf_ForeignKey_ComplexFeatures – комплексный список характеристик внешнего ключа таблицы

Функции admtf_ForeignKey_ComplexFeatures возвращает список следующих характеристик внешнего ключа таблицы.

<strongТаблица 23. Результат выполнения функции admtf_PrimaryKey_ComplexFeatures ('public','fk_street_locality',3).

Функции для документирования баз данных PostgreSQL. Окончание - 9

Текстовая версия таблицы на рисунке

Категория Название Комментарий тип Базовый тип ? not NULL
fk03 3 fk_street_locality Внешний ключ таблицы street
fk03att 1 wcrccode Код страны wcrccode smallint t
fk03att 2 localityid ИД населенного пункта localityid integer t
fk03rtbl 0 locality Список населенных пунктов
fk03ratt 1 wcrccode Код страны wcrccode smallint t
fk03ratt 2 localityid ИД населенного пункта localityid integer t

В качестве параметров функция принимает название внешнего ключа (a_ ForeignKey) и название схемы, в пределах которой создан внешний ключ (a_SchemaName).

Исходный код можно посмотреть и скачать здесь.

У функции есть еще одни необязательный параметр — порядковый номер индекса таблицы (a_ForeignKeyNo). Этот параметр нужен для того, чтобы в значения категории добавлять порядковый номер внешнего ключа таблицы. В частности, в приведенном примере функция выполнялась со значением этого параметра равным 3. Поэтому запись с характеристиками внешнего ключа помечена значением «fk03», записи с характеристиками атрибутов — «fk03att», запись о внешней таблице — «fk03rtbl», а записи об атрибутах внешней таблицы — «fk03ratt». Если при вызове функции опустить этот параметр, то значения категорий в записях были бы «fk», «fkatt», «fkrtbl» и «fkratt» соответственно. По этой же причине значение категории формируется внутри функции admtf_ForeignKey_ComplexFeatures, а не в коде вызывающей ее функции.

Подробнее смотри в разделе «О каких расширенных характеристиках идет речь?»

.

Код функция представляет собой последовательный вызов трех табличных функций.

Первая функция (admtf_ForeignKey_Features) подготавливает и выполняет SELECT, возвращающий характеристики внешнего ключа.

Функции для документирования баз данных PostgreSQL. Окончание - 10

исходный код оператора на рисунке

SELECT con.conname, COALESCE(dsc.description,'Внешний ключ таблицы '|| tbl.relname)
    FROM pg_constraint con
               INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
               INNER JOIN pg_class tbl ON con.conrelid=tbl.oid
               LEFT OUTER JOIN pg_Description dsc ON con.oid=dsc.objoid AND dsc.objsubid=0
    WHERE nspc.nspname=LOWER(a_SchemaName) AND con.contype='f'
					AND con.conname =LOWER(a_ForeignKeyName);

Вторая функция (admtf_ForeignKey_Attributes) возвращает характеристики атрибутов внешнего ключа.

Здесь следует обратить внимание на порядок вывода записей об атрибутах внешнего ключа. Они выводятся в порядке описания во внешнем ключе (con.No), а не в порядке их описания в таблице (attr.attnum).

Особенности соединения записей, используемых системных каталогов, подробно рассмотрены в разделе «Функция admtf_Table_Constraintes — список ограничений таблицы базы данных и их характеристик».

Функции для документирования баз данных PostgreSQL. Окончание - 11

исходный код оператора на рисунке

SELECT (rank() OVER (PARTITION BY con.conrelid ORDER BY con.No))::SMALLINT AS r_ForeingKeyNo,
               attr.attnum AS r_AttributeNumber,attr.attname::NAME AS r_AttributeName,
              CASE WHEN COALESCE(typ.typbasetype,0)>0 THEN typ.typname::NAME ELSE '' END AS r_UserTypeName,
              FORMAT_TYPE(COALESCE(NULLIF(typ.typbasetype,0),typ.oid), COALESCE(NULLIF(typ.typtypmod,-1),attr.atttypmod))::NAME AS r_TypeName,
              attr.attnotnull AS r_isNotNULL,TRIM(dsc.description) AS r_Description
    FROM (SELECT c.oid, c.conrelid,c.confrelid,c.conname,c.connamespace,c.contype,c.conkey::SMALLINT[],c.consrc,
                                 c.confkey::SMALLINT[],generate_subscripts(c.conkey, 1) as No FROM pg_constraint c) con
               INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
               INNER JOIN pg_attribute attr ON attr.attrelid=con.conrelid AND attr.attnum=con.conkey[con.No]
               INNER JOIN  pg_type typ ON attr.atttypid=typ.oid
               LEFT OUTER JOIN pg_type btyp ON typ.typbasetype=btyp.oid
               LEFT OUTER JOIN pg_description dsc ON dsc.objoid=attr.attrelid AND dsc.objsubid=attr.attnum
    WHERE nspc.nspname=LOWER(a_SchemaName) AND con.contype ='f' AND con.conname =LOWER(a_ForeignKeyName)
    ORDER BY con.No;

Третья функция (admtf_ForeignKey_ReferenceTableComplexFeatures) возвращает характеристики таблицы, на которую ссылается внешний ключ. Для решения своей задачи она последовательно вызывает две дополнительные функции.

Функция admtf_ForeignKey_ReferenceTableComplexFeatures – комплексный список характеристик таблицы, на которую ссылается внешний ключ

В качестве параметров функция принимает название внешнего ключа (a_ForeignKey) и название схемы, в пределах которой создан внешний ключ (a_SchemaName).

У функции есть еще одни необязательный параметр — порядковый номер индекса таблицы (a_ForeignKeyNo). Этот параметр нужен для того, чтобы в значениях категории замещать порядковым номером символ '%' в «fk%rtbl» и «fk%ratt» соответственно.

Функция последовательно вызывает две дополнительные функции.

Первая admtf_ForeignKey_ReferenceTableFeatures возвращает непосредственно характеристики таблицы, на которую ссылается внешний ключ, и представляет собой упрощенную версию функции admtf_Table_Features.

Вторая admtf_ForeignKey_ReferenceTableAttributes – характеристики атрибутов внешней таблицы, соответствующие атрибутам внешнего ключа. Она почти полностью повторяет код функции admtf_ForeignKey_Attributes. Только в некоторых местах вместо идентификатора con.conrelid используется con.confrelid, и вместо массива con.conkey используется con.confkey.

Функции для документирования баз данных PostgreSQL. Окончание - 12

исходный код оператора на рисунке

SELECT (rank() OVER (PARTITION BY con.confrelid ORDER BY con.No))::SMALLINT,
               attr.attnum AS r_AttributeNumber,attr.attname::NAME AS r_AttributeName,
               CASE WHEN COALESCE(typ.typbasetype,0)>0 THEN typ.typname::NAME ELSE ''END,
               FORMAT_TYPE(COALESCE(NULLIF(typ.typbasetype,0),typ.oid),
                                 COALESCE(NULLIF(typ.typtypmod,-1),attr.atttypmod))::NAME,
               attr.attnotnull AS r_isNotNULL,TRIM(dsc.description) AS r_Description
    FROM (SELECT c.oid, c.conrelid,c.confrelid,c.conname,c.connamespace,c.contype,
                           c.conkey::SMALLINT[],c.consrc,c.confkey::SMALLINT[],
                           generate_subscripts(c.conkey, 1) as No
                    FROM pg_constraint c) con
          INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
          INNER JOIN pg_attribute attr ON attr.attrelid=con.confrelid
                           AND attr.attnum=con.confkey[con.No]
          INNER JOIN  pg_type typ ON attr.atttypid=typ.oid
          LEFT OUTER JOIN pg_type btyp ON typ.typbasetype=btyp.oid
          LEFT OUTER JOIN pg_description dsc ON dsc.objoid=attr.attrelid
                           AND dsc.objsubid=attr.attnum
    WHERE nspc.nspname=LOWER(a_SchemaName) AND con.contype ='f'
                          AND con.conname =LOWER(a_ForeignKeyName)
    ORDER BY con.No;

Структура функции, возвращающей список характеристик индекса таблицы

Функции для документирования баз данных PostgreSQL. Окончание - 13
Рис. 6. Функции, которые вызывает admtf_Index_ComplexFeatures.

Таблица 24. Назначение функций.

Функции для документирования баз данных PostgreSQL. Окончание - 14

Текстовая версия таблицы на рисунке

Название Назначение
1 admtf_Index_Features Функция возвращает характеристики индекса таблицы.
2 admtf_Index_Attributes Функция возвращает список атрибутов таблицы, включенных в индекс, и их характеристик.
3 admtf_Index_ComplexFeatures Функция возвращает характеристики индекса таблицы, а также список атрибутов, включенных в индекс.

Функция admtf_Index_ComplexFeatures – комплексный список характеристик индекса таблицы

Функции admtf_Index_ComplexFeatures возвращает список следующих характеристик индекса таблицы.

Таблица 25. Результат выполнения функции admtf_Index_ComplexFeatures ('public','xie9street',7).

Функции для документирования баз данных PostgreSQL. Окончание - 15

Текстовая версия таблицы на рисунке

Категория Название Порядок Комментарий тип Базовый тип ? not NULL
idx07 7 xie9street Индекс по названию улицы населенного пункта в убывающем порядке
idx07att 1 wcrccode ASC Код страны wcrccode smallint t
idx07att 2 localityid ASC ИД населенного пункта localityid integer t
idx07att 3 streetname DESC Наименование улицы населенного пункта VARCHAR(150) t

В качестве параметров функция принимает название индекса (a_ Index) и название схемы, в пределах которой создан индекс (a_SchemaName).

Исходный код можно посмотреть и скачать здесь.

У функции есть еще одни необязательный параметр — порядковый номер индекса таблицы (a_IndexNo). Этот параметр нужен для того, чтобы в значения категории добавлять порядковый номер индекса таблицы. В частности, в приведенном примере функция выполнялась со значением этого параметра равным 7. Поэтому запись с характеристиками индекса помечена значением «idx07», а записи с характеристиками атрибутов — «idx07att». Если при вызове функции опустить этот параметр, то значения категорий в записях были бы «idx» и «idxatt» соответственно.

Подробнее смотри в разделе «О каких расширенных характеристиках идет речь?». По этой же причине значение категории формируется внутри функции admtf_Index_ComplexFeatures, а не в коде вызывающей ее функции.

Код функции представляет собой последовательный вызов двух табличных функций.

Первая функция (admtf_Index_Features) подготавливает и выполняет SELECT, возвращающий характеристики индекса.

Функции для документирования баз данных PostgreSQL. Окончание - 16

исходный код оператора на рисунке

SELECT inxcls.relname,
      CASE WHEN COALESCE(TRIM(dsc.description),'')='' THEN
          'Индекс'  || CASE WHEN inx.indisunique THEN ' уникальный'
          || CASE WHEN inx.indisprimary THEN '(первичный ключ)' ELSE '' END ELSE '' END
          ||CASE WHEN inxam.amname='gist' THEN ' пространственный' ELSE '' END ||' таблицы '
          ||tbl.relname
                ELSE dsc.description END
     FROM pg_index inx
                INNER JOIN pg_class inxcls ON inx.indexrelid=inxcls.oid
                INNER JOIN pg_namespace nsp ON inxcls.relnamespace=nsp.oid
                LEFT OUTER JOIN pg_Description dsc ON inxcls.oid=dsc.objoid
                                                AND dsc.objsubid=0
                LEFT OUTER JOIN pg_am inxam ON inxcls.relam=inxam.oid
                LEFT OUTER JOIN pg_class tbl ON inx.indrelid=tbl.oid
     WHERE inxcls.relkind='i' AND nsp.nspname =LOWER(a_SchemaName)
               AND inxcls.relname=LOWER(a_IndexName);

Вторая функция (admtf_ Index_Attributes) возвращает характеристики атрибутов, включенных в состав индекса. Обратите внимание, что порядок записей об атрибутах определяется порядком их описания в индексе (inx.No), а не порядком физического следования в таблице (attr.attnum).

Функции для документирования баз данных PostgreSQL. Окончание - 17

исходный код оператора на рисунке

SELECT (inx.No+1)::SMALLINT,attr.attnum::SMALLINT, attr.attname::NAME,
              CASE WHEN NOT inxam.amcanorder THEN NULL
                                          ELSE
              CASE WHEN inx.indoption[inx.No] & 1=1 THEN 'DESC'
                                           ELSE 'ASC' END END::VARCHAR(10),
              CASE WHEN COALESCE(typ.typbasetype,0)>0 THEN typ.typname::NAME ELSE '' END,
              FORMAT_TYPE(COALESCE(NULLIF(typ.typbasetype,0),typ.oid),
                               COALESCE(NULLIF(typ.typtypmod,-),attr.atttypmod))::NAME,
              attr.attnotnull,dsc.description
    FROM (SELECT i.indrelid, i.indexrelid,i.indkey::SMALLINT[], i.indoption::SMALLINT[],
                            generate_subscripts(i.indkey, 1) as No FROM pg_index i) inx
           INNER JOIN pg_class inxcls ON inx.indexrelid=inxcls.oid
           INNER JOIN pg_namespace nsp ON inxcls.relnamespace=nsp.oid
           LEFT OUTER JOIN pg_am inxam ON inxcls.relam=inxam.oid
           LEFT OUTER JOIN pg_class tbl ON inx.indrelid=tbl.oid
           INNER JOIN pg_attribute attr ON attr.attrelid=tbl.oid AND attr.attnum=inx.indkey[inx.No]
           LEFT OUTER JOIN pg_type typ ON attr.atttypid=typ.oid
           LEFT OUTER JOIN pg_type btyp ON typ.typbasetype=btyp.oid
           LEFT OUTER JOIN pg_description dsc ON dsc.objoid=attr.attrelid
                                          AND dsc.objsubid=attr.attnum
    WHERE nsp.nspname=LOWER(a_SchemaName) AND inxcls.relkind='i'
                                           AND inxcls.relname =LOWER(a_IndexName)
    ORDER BY nsp.nspname,inxcls.relname,inx.No;

Особенности соединения записей, используемых системных каталогов, подробно рассмотрены в разделе «Функция admtf_Table_Indexes список индексов таблицы базы данных и их характеристик.

Создание функции admtf_Table_ComplexFeatures

Функция admtf_Table_ComplexFeatures возвращает комплексный список характеристик таблицы базы данных, который включает в себя характеристики, возвращаемые описанными в статье функциями. В качестве параметров функция принимает название исходной таблицы (a_TableName) и название схемы, в пределах которой создана таблица (a_SchemaName).

Исходный код можно посмотреть и скачать здесь.

Таблица 26. Результат выполнения функции admtf_Table_ComplexFeatures('public', 'street').

Функции для документирования баз данных PostgreSQL. Окончание - 18

Текстовая версия таблицы на рисунке

Категория Название Комментарий тип Базовый тип ? not NULL
tbl 0 street Список улиц в населенных пунктах
att 1 wcrccode Код страны wcrccode smallint t
att 2 localityid ИД населенного пункта localityid integer t
att 3 streetid ИД улицы населенного пункта streetid smallint t
att 4 streettypeacrm Акроним типа улицы streettypeacrm character(8) f
att 5 streetname Наименование улицы streettypeacrm varchar(150) t
pk 0 xpkstreet Первичный ключ таблицы street
pkatt 1 wcrccode Код страны wcrccode smallint t
fk01 1 fk_street_locality Внешний ключ таблицы
fk02 2 fk_street_streettype Внешний ключ таблицы
idx01 1 xie1street Индекс по типу и названию улицы населенного пункта
idx02 2 xie2street Индекс по названию улицы населенного пункта
idx03 3 xie3street Индекс по названиям улиц всех населенных пунктов
idx04 4 xpkstreet Индекс уникальный (первичный ключ) таблицы street

В процессе своего выполнения функция последовательно вызывает 9 дополнительных функций, список которых приведен в разделе «Структура головной функции».

Совместное выполнение головной и дополнительных функций приводит в результате к созданию таблицы с расширенными характеристиками таблицы.

Где использовались функции?

leftОписанные в статье функции были созданы в процессе подготовки заявки на государственную регистрацию базы данных. Порядок подачи заявки и требования ее оформлению изложены в документе «Правила оформления заявки на государственную регистрацию программы для электронных вычислительных машин или базы данных», утвержденном приказом Минэкономразвития России от 5 апреля 2016 года N 211 (далее Правила).

Обязательной частью заявки является документ «Материалы, идентифицирующие базу данных». Правила трактуют содержание этого документа следующим образом.

«Материалы, идентифицирующие базу данных, должны отражать объективную форму представления совокупности содержащихся в ней самостоятельных материалов в виде примеров реального наполнения и принципы их систематизации (структуру базы данных), позволяющие осуществить нахождение и обработку этих материалов с помощью ЭВМ.»

Другими словами, документ должен содержать описание структуры базы данных и примеры ее реального наполнения.

Функции для документирования баз данных PostgreSQL. Окончание - 20

Как видно из рисунка, при подготовке заявки на регистрацию базы данных использовались не только функции, описанные в этой статье. Дополнительно были созданы 3- 4 функции для преобразования описаний таблиц базы данных в формат PlantUML.Точнее, эти функции создают код в формате плагина для системы управления проектами TRAC, поэтому если вам захочется проверить созданный этими функциями код, то не забудьте убрать две строчки сверху перед @startuml и все строчки снизу после @enduml.

Созданный при помощи функций код PlantUML скрипта

{{{
#!plantuml
@startuml
object public.ID_DISTRICTS{
id_np : integer NOT NULL (PK1)(FK1 id_nps(id_np))
id_district : integer NOT NULL (PK2)
name_district : character varying(25) NULL
type_district : character varying(25) NULL
okato : character varying(11) NULL
oktmo : character varying(11) NULL
}
object public.ID_NPS{
id_region : integer NOT NULL (FK1 id_regions(id_region))
id_atu : integer NULL (FK1 id_rayons(id_atu))
id_selsov : integer NULL (FK1 id_selsovs(id_selsov))
id_np : integer NOT NULL (PK1)
name_np : character varying(25) NULL
type_np : character varying(25) NULL (FK1 type_np(scname))
okato : character varying(11) NULL
oktmo : character varying(11) NULL
}
public.ID_DISTRICTS *-- public.ID_NPS
legend center
<b><i><u>ТАБЛИЦЫ</u></i></b>

<b>ID_DISTRICTS</b>- Справочник - список городских районов
<b>ID_NPS</b>- Справочник - список населенных пунктов
endlegend
@enduml
}}}

----

P.S. Почему здесь не приведены дополнительные функции преобразования описания таблиц базы данных в формат плагина PlantUML для системы управления проектами TRAC? Во-первых, они не вписывались в заявленную тему. Во-вторых, похоже, я утомил читателей текстами функций. Но если кто-то заинтересуется этими функциями, то пишите мне, и я вышлю их тексты.

Смотрите также
Функции для документирования баз данных PostgreSQL. Часть первая;
Функции для документирования баз данных PostgreSQL. Часть вторая;
Функции для документирования баз данных PostgreSQL. Часть третья.

ПРИЛОЖЕНИЕ 1. Скрипты

Создание функции admtf_PrimaryKey_ComplexFeatures

Комментарии к исходному коду функции можно посмотреть здесь.

код функции

Создание функции admtf_PrimaryKey_Features

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_PrimaryKey_Features (a_SchemaName NAME,a_PrimaryKeyName NAME);
/******************************************************************************/
/*  Функция возвращает список характеристик первичного ключа таблицы, принадлежащего  */
/* схеме                                                                                                                                 */
/******************************************************************************/
CREATE OR REPLACE FUNCTION admtf_PrimaryKey_Features
   (a_SchemaName NAME default 'public',  /* название схемы базы данных */
    a_PrimaryKeyName NAME default NULL /* Название первичного ключа таблицы */
 )
RETURNS TABLE (rs_PrimaryKeyName NAME,rs_PrimaryKeyDescription TEXT) AS
$BODY$
DECLARE c_PrimaryKeyKind CONSTANT CHAR:='p';
        v_PrimaryKeyOID    OID;   /* ИД первичного ключа таблицы */
        v_PrimaryKeyName NAME; /* Название первичного ключа таблицы */
        v_PrimaryKeyDescription TEXT; /* Описание первичного ключа таблицы */
        v_MasterTableName NAME;	/* Название таблицы, которой принадлежит первичный ключ */
--*******************************************************************
BEGIN
       SELECT INTO rs_PrimaryKeyName,rs_PrimaryKeyDescription
                   con.conname,COALESCE(dsc.description,'Первичный ключ таблицы '|| tbl.relname)
           FROM pg_constraint con
                      INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
                      INNER JOIN pg_class tbl ON con.conrelid=tbl.oid
                      LEFT OUTER JOIN pg_Description dsc ON con.oid=dsc.objoid
                                                                  AND dsc.objsubid=0
           WHERE nspc.nspname=LOWER(a_SchemaName) AND con.contype =c_PrimaryKeyKind
                      AND con.conname =LOWER(a_PrimaryKeyName);
       RETURN QUERY SELECT rs_PrimaryKeyName,rs_PrimaryKeyDescription;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_PrimaryKey_Features(a_SchemaName NAME,a_PrimaryKeyName NAME) IS 'Возвращает список характеристик первичного ключа таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_PrimaryKey_Features (a_SchemaName VARCHAR(256),a_PrimaryKeyName VARCHAR(256));
/******************************************************************************/
/*  Функция возвращает список характеристик первичного ключа таблицы, принадлежащего */ /*  схеме                                                                                                                               */
/******************************************************************************/
CREATE OR REPLACE FUNCTION admtf_PrimaryKey_Features
     (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
     a_PrimaryKeyName VARCHAR(256) default NULL   /* Название первичного ключа таблицы */
 )
RETURNS  TABLE (rs_PrimaryKeyName VARCHAR(256),rs_PrimaryKeyDescription TEXT) AS
$BODY$
DECLARE	c_PrimaryKeyKind	CONSTANT CHAR:='p';
--******************************************************************
BEGIN
   RETURN QUERY SELECT pkf.rs_PrimaryKeyName::VARCHAR(256),
                                       pkf.rs_PrimaryKeyDescription::TEXT
        FROM admtf_PrimaryKey_Features(a_SchemaName::NAME,a_PrimaryKeyName::NAME) pkf;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_PrimaryKey_Features(a_SchemaName VARCHAR(256),a_PrimaryKeyName VARCHAR(256)) IS 'Возвращает список характеристик первичного ключа таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_PrimaryKey_Features('public'::NAME,'xpkstreet'::NAME);
SELECt * FROM admtf_PrimaryKey_Features('public'::VARCHAR(256),'xpkstreet'::VARCHAR(256));

Создание функции admtf_PrimaryKey_Attributes

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_PrimaryKey_Attributes (a_SchemaName NAME,a_PrimaryKeyName NAME);
/********************************************************************/
/*  Функция возвращает список атрибутов первичного ключа и их характеристик */
/********************************************************************/
CREATE OR REPLACE FUNCTION admtf_PrimaryKey_Attributes
     (a_SchemaName	NAME default 'public',	/* название схемы базы данных		*/
       a_PrimaryKeyName	NAME default NULL	/* Название первичного ключа таблицы */
 )
RETURNS  TABLE (r_PrimaryKeyNo SMALLINT,r_AttributeNumber SMALLINT,
     r_AttributeName NAME,r_UserTypeName NAME,r_TypeName NAME,
     r_isNotNULL BOOLEAN,r_Description Text) AS
$BODY$
DECLARE
     c_PrimaryKeyKind	CONSTANT CHAR:='p';
     v_PrimaryKeyOID OID; /* ИД первичного ключа таблицы */
     v_PrimaryKeyName NAME;        /* Название первичного ключа таблицы */
     v_PrimaryKeyDescription TEXT; /* Описание первичного ключа таблицы */
     v_MasterTableName NAME; /* Название таблицы, которой принадлежит первичный ключ */
     v_PrimaryKeyArray SMALLINT[]; /* Массив порядновых номеров в таблице */
     v_MasterTableOID OID; /* ИД таблицы, которой принадлежит первичный ключ */
     v_AttributeNumber SMALLINT; /* Номер аттрибута в таблице */
     v_PKAttributeCount SMALLINT; /* Счетчик атрибутов первичного ключа*/
     v_AttNo SMALLINT; /* Порядковый номер атрибута первичного ключа*/
--**********************************************************************
BEGIN
	RETURN QUERY SELECT (rank() OVER (PARTITION BY con.conrelid ORDER BY
                                                      attr.attnum))::SMALLINT AS r_PrimaryKeyNo,
             attr.attnum AS r_AttributeNumber,attr.attname::NAME AS r_AttributeName,
             CASE WHEN COALESCE(typ.typbasetype,0)>0 THEN typ.typname::NAME
                                                      ELSE ''::NAME END AS r_UserTypeName,
             FORMAT_TYPE(COALESCE(NULLIF(typ.typbasetype,0),typ.oid),
                          COALESCE(NULLIF(typ.typtypmod,-1),attr.atttypmod))::NAME AS r_TypeName,
             attr.attnotnull AS r_isNotNULL,
            TRIM(dsc.description) AS r_Description
        FROM (SELECT c.oid, c.conrelid,c.connamespace,c.confrelid,c.conname,
                          c.contype,c.conkey::SMALLINT[],
			  consrc, c.confkey::SMALLINT[],generate_subscripts(c.conkey, 1) as No
                     FROM pg_constraint c) con
                         INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
                         INNER JOIN pg_attribute attr ON attr.attrelid=con.conrelid
                                        AND attr.attnum=con.conkey[con.No]
                          LEFT OUTER JOIN pg_type typ ON attr.atttypid=typ.oid
                          LEFT OUTER JOIN pg_type btyp ON typ.typbasetype=btyp.oid
                          LEFT OUTER JOIN pg_description dsc ON dsc.objoid=attr.attrelid
                                       AND dsc.objsubid=attr.attnum
         WHERE con.contype=c_PrimaryKeyKind
                   AND LOWER(nspc.nspname)=LOWER(a_SchemaName)
                  AND LOWER(con.conname)=LOWER(a_PrimaryKeyName)
          ORDER BY attr.attnum;
	RETURN;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_PrimaryKey_Attributes(a_SchemaName NAME,a_PrimaryKeyName NAME) IS 'Функция возвращает список атрибутов первичного ключа и их характеристик ';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_PrimaryKey_Attributes (a_SchemaName VARCHAR(256),a_PrimaryKeyName VARCHAR(256));
/********************************************************************/
/*  Функция возвращает список атрибутов первичного ключа и их характеристик */
/********************************************************************/
CREATE OR REPLACE FUNCTION admtf_PrimaryKey_Attributes
    (a_SchemaName VARCHAR(256) default 'public',  /* название схемы базы данных */
     a_PrimaryKeyName VARCHAR(256) default NULL /* Название первичного ключа таблицы */
 )
RETURNS  TABLE (r_PrimaryKeyNo SMALLINT,r_AttributeNumber SMALLINT,r_AttributeName VARCHAR(256),r_UserTypeName VARCHAR(256),r_TypeName VARCHAR(256),r_isNotNULL BOOLEAN,r_Description TEXT) AS
$BODY$
DECLARE
    c_PrimaryKeyKind	CONSTANT CHAR:='p';
--*******************************************************************
BEGIN
    RETURN QUERY SELECT pka.r_PrimaryKeyNo::SMALLINT,pka.r_AttributeNumber::SMALLINT,
                             pka.r_AttributeName::VARCHAR(256),pka.r_UserTypeName::VARCHAR(256),
                             pka.r_TypeName::VARCHAR(256),pka.r_isNotNULL::BOOLEAN,
                             pka.r_Description::TEXT
         FROM admtf_PrimaryKey_Attributes(a_SchemaName::NAME,a_PrimaryKeyName::NAME) pka;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_PrimaryKey_Attributes(a_SchemaName VARCHAR(256),a_PrimaryKeyName VARCHAR(256)) IS 'Функция возвращает список атрибутов первичного ключа и их характеристик';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;

SELECt * FROM admtf_PrimaryKey_Attributes('public'::NAME,'xpkstreet'::NAME);
SELECt * FROM admtf_PrimaryKey_Attributes('public'::VARCHAR(256),'xpkstreet'::VARCHAR(256));

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_PrimaryKey_ComplexFeatures (a_SchemaName NAME,a_PrimaryKeyName NAME);
/*****************************************************************************/
/*  Функция возвращает список характеристик первичного ключа таблицы, принадлежащей */
/*  схеме, а также список характеристик его атрибутов	                                                   */
/*****************************************************************************/
CREATE OR REPLACE FUNCTION admtf_PrimaryKey_ComplexFeatures
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
     a_PrimaryKeyName NAME default NULL /* Название первичного ключа таблицы */
 )
RETURNS  TABLE (rpk_FeatureCategory VARCHAR(10),rpk_FeatureNumber SMALLINT,rpk_FeatureName NAME,rpk_FeatureDescription TEXT,
rpk_UserTypeName NAME,rpk_TypeName NAME,rpk_isNotNULL BOOLEAN) AS
$BODY$
DECLARE
    c_PrimaryKeyCategory CONSTANT VARCHAR(10):='pk';	/* Категория характеристик  */
                                                               /* первичного ключа таблицы */
    c_AttributeCategory CONSTANT VARCHAR(10):='pkatt'; /* Категория характеристик атрибутов*/
                                                               /* первичного ключа таблицы */
    v_PrimaryKeyOID OID;		    /* ИД первичного ключа таблицы */
    v_PrimaryKeyName NAME;         /* Название первичного ключа таблицы */
    v_PrimaryKeyDescription TEXT;  /* Описание первичного ключа таблицы */
    v_FeatureCategory VARCHAR(10); /* Категория текущей характеристики */
    v_FeatureNumber SMALLINT; /* Порядковый номер характеристики заданной категории*/
--***********************************************************************
BEGIN
    v_FeatureCategory:=c_PrimaryKeyCategory;
    v_FeatureNumber:=0;
    SELECT INTO v_PrimaryKeyName,v_PrimaryKeyDescription
                      rs_PrimaryKeyName,rs_PrimaryKeyDescription
        FROM admtf_PrimaryKey_Features(a_SchemaName,a_PrimaryKeyName);
    IF FOUND AND v_PrimaryKeyName IS NOT NULL THEN
        RETURN QUERY SELECT v_FeatureCategory,v_FeatureNumber,v_PrimaryKeyName,
                       v_PrimaryKeyDescription,
                       NULL::NAME AS rpk_UserTypeName, NULL::NAME AS rpk_TypeName,
                       NULL::BOOLEAN AS rpk_isNotNULL;
        v_FeatureCategory:=c_AttributeCategory;
        v_FeatureNumber:=0;
        RETURN QUERY SELECT v_FeatureCategory,r_PrimaryKeyNo,r_AttributeName,r_Description,
                      r_UserTypeName,r_TypeName,r_isNotNULL
             FROM  admtf_PrimaryKey_Attributes(a_SchemaName,a_PrimaryKeyName);
     END IF;
     RETURN;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_PrimaryKey_ComplexFeatures(a_SchemaName NAME,a_PrimaryKeyName NAME) IS 'Возвращает список характеристик первичного ключа таблицы, принадлежащей схеме, а также список характеристик его атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_PrimaryKey_ComplexFeatures (a_SchemaName VARCHAR(256),a_PrimaryKeyName VARCHAR(256));
/******************************************************************************/
/*  Функция возвращает список характеристик первичного ключа таблицы, принадлежащей  */
/* схеме, а также список характеристик его атрибутов                                                           */
/******************************************************************************/
CREATE OR REPLACE FUNCTION admtf_PrimaryKey_ComplexFeatures
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
     a_PrimaryKeyName VARCHAR(256) default NULL /* Название первичного ключа таблицы */
 )
RETURNS  TABLE (rpk_FeatureCategory VARCHAR(10),rpk_FeatureNumber SMALLINT,rpk_FeatureName VARCHAR(256),rpk_FeatureDescription TEXT,
rpk_UserTypeName VARCHAR(256),rpk_TypeName VARCHAR(256),rpk_isNotNULL BOOLEAN) AS
$BODY$
DECLARE
    c_PrimaryKeyCategory CONSTANT VARCHAR(10):='pk'; /* Категория характеристик */
                                                                          /* первичного ключа таблицы */
--*************************************************************************
BEGIN
	RETURN QUERY SELECT pk.rpk_FeatureCategory::VARCHAR(10),
                    pk.rpk_FeatureNumber::SMALLINT,
                    pk.rpk_FeatureName::VARCHAR(256),pk.rpk_FeatureDescription::TEXT,
                    pk.rpk_UserTypeName::VARCHAR(256),pk.rpk_TypeName::VARCHAR(256),
                    pk.rpk_isNotNULL::BOOLEAN
           FROM  admtf_PrimaryKey_ComplexFeatures(a_SchemaName::NAME,
                                                         a_PrimaryKeyName::NAME) pk;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_PrimaryKey_ComplexFeatures(a_SchemaName VARCHAR(256),a_PrimaryKeyName VARCHAR(256)) IS 'Возвращает список характеристик первичного ключа таблицы, принадлежащей схеме, а также список характеристик его атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;

SELECt * FROM admtf_PrimaryKey_ComplexFeatures('public'::NAME,'xpkstreet'::NAME);
SELECt * FROM admtf_PrimaryKey_ComplexFeatures('public'::VARCHAR(256),'xpkstreet'::VARCHAR(256));

Создание функции admtf_ForeignKey_ComplexFeatures

Комментарии к исходному коду функции можно посмотреть здесь.

код функции

Создание функции admtf_ForeignKey_Features

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_Features (a_SchemaName NAME,a_ForeignKeyName NAME);
/**************************************************************/
/*  Функция возвращает список характеристик внешнего ключа таблицы, */
/*  принадлежащего схеме                                                                       */
/**************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_Features
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
     a_ForeignKeyName NAME default NULL /* Название внешнего ключа таблицы */
 )
RETURNS  TABLE (rs_ForeignKeyName NAME,rs_ForeignKeyDescription TEXT) AS
$BODY$
DECLARE	c_ForeignKeyKind	CONSTANT CHAR:='f';
    v_ForeignKeyOID OID;            /* ИД внешнего ключа таблицы */
    v_ForeignKeyName  NAME;      /* Название внешнего ключа таблицы */
    v_ForeignKeyDescription TEXT; /* Описание внешнего ключа таблицы */
    v_MasterTableName NAME; /* Название таблицы, которой принадлежит первичный ключ */
--************************************************************************
BEGIN
    SELECT INTO rs_ForeignKeyName,rs_ForeignKeyDescription
                   con.conname,COALESCE(dsc.description,'Внешний ключ таблицы '|| tbl.relname)
      FROM pg_constraint con
         INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
         INNER JOIN pg_class tbl ON con.conrelid=tbl.oid
         LEFT OUTER JOIN pg_Description dsc ON con.oid=dsc.objoid
                              AND dsc.objsubid=0
      WHERE nspc.nspname=LOWER(a_SchemaName) AND con.contype =c_ForeignKeyKind
                           AND con.conname =LOWER(a_ForeignKeyName);
   RETURN QUERY SELECT rs_ForeignKeyName,rs_ForeignKeyDescription;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_Features(a_SchemaName NAME,a_ForeignKeyName NAME) IS 'Возвращает список характеристик внешнего ключа таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_Features (a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256));
/********************************************************************************************************/
/*  Функция возвращает список характеристик внешнего ключа таблицы, принадлежащего схеме				*/
/********************************************************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_Features
   (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
   a_ForeignKeyName VARCHAR(256) default NULL /* Название внешнего ключа таблицы */
 )
RETURNS  TABLE (rs_ForeignKeyName VARCHAR(256),rs_ForeignKeyDescription TEXT) AS
$BODY$
DECLARE c_ForeignKeyKind CONSTANT CHAR:='f';
	--*******************************************************************
BEGIN
   RETURN QUERY SELECT fkf.rs_ForeignKeyName::VARCHAR(256),
                                 fkf.rs_ForeignKeyDescription::TEXT
                              FROM admtf_ForeignKey_Features
                                             (a_SchemaName::NAME,a_ForeignKeyName::NAME) fkf;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_Features(a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256)) IS 'Возвращает список характеристик внешнего ключа таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_ForeignKey_Features('public'::VARCHAR(256),'fk_street_locality'::VARCHAR(256));
SELECt * FROM admtf_ForeignKey_Features('public'::NAME,'fk_street_locality'::NAME);

Создание функции admtf_ForeignKey_Attributes

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_Attributes (a_SchemaName NAME,a_ForeignKeyName NAME);
/**************************************************************/
/*  Функция возвращает список характеристик внешнего ключа таблицы, */
/*  принадлежащего схеме                                                                       */
/**************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_Attributes
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
    a_ForeignKeyName	 NAME default NULL /* Название внешнего ключа таблицы */
 )
RETURNS  TABLE (r_ForeignKeyNo SMALLINT,r_AttributeNumber SMALLINT,r_AttributeName NAME,r_UserTypeName NAME,r_TypeName NAME,r_isNotNULL BOOLEAN,r_Description Text) AS
$BODY$
DECLARE c_ForeignKeyKind CONSTANT CHAR:='f';
--****************************************************************
BEGIN
    RETURN QUERY SELECT (rank() OVER (PARTITION BY con.conrelid ORDER BY con.No))::SMALLINT
                                                                                AS r_ForeingKeyNo,
                                attr.attnum AS r_AttributeNumber,attr.attname::NAME AS r_AttributeName,
                                CASE WHEN COALESCE(typ.typbasetype,0)>0 THEN typ.typname::NAME
                                          ELSE ''END AS r_UserTypeName,
				FORMAT_TYPE(COALESCE(NULLIF(typ.typbasetype,0),typ.oid),
                                            COALESCE(NULLIF(typ.typtypmod,-1),attr.atttypmod))::NAME
                                                                                  AS r_TypeName,
                                attr.attnotnull AS r_isNotNULL,TRIM(dsc.description) AS r_Description
                    FROM (SELECT c.oid, c.conrelid,c.confrelid,c.conname,c.connamespace,
                                        c.contype,c.conkey::SMALLINT[],c.consrc, c.confkey::SMALLINT[],
                                        generate_subscripts(c.conkey, 1) as No FROM pg_constraint c) con
                            INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
                            INNER JOIN pg_attribute attr ON attr.attrelid=con.conrelid
                                    AND attr.attnum=con.conkey[con.No]
                            INNER JOIN  pg_type typ ON attr.atttypid=typ.oid
                            LEFT OUTER JOIN pg_type btyp ON typ.typbasetype=btyp.oid
                            LEFT OUTER JOIN pg_description dsc ON dsc.objoid=attr.attrelid
                                    AND dsc.objsubid=attr.attnum
                    WHERE nspc.nspname=LOWER(a_SchemaName) AND con.contype =c_ForeignKeyKind
                                    AND con.conname =LOWER(a_ForeignKeyName)
                    ORDER BY con.No;
    RETURN;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_Attributes(a_SchemaName NAME,a_ForeignKeyName NAME) IS 'Возвращает список характеристик внешнего ключа таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_Attributes (a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256));
/**************************************************************/
/*  Функция возвращает список характеристик внешнего ключа таблицы, */
/* принадлежащего схеме                                                                        */
/**************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_Attributes
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
     a_ForeignKeyName VARCHAR(256) default NULL /* Название внешнего ключа таблицы */
 )
RETURNS  TABLE (r_ForeignKeyNo SMALLINT,r_AttributeNumber SMALLINT,r_AttributeName VARCHAR(256),r_UserTypeName VARCHAR(256),r_TypeName VARCHAR(256),r_isNotNULL BOOLEAN,r_Description Text) AS
$BODY$
DECLARE c_ForeignKeyKind	 CONSTANT CHAR:='f';
--*****************************************************************
BEGIN
    RETURN QUERY SELECT fka.r_ForeignKeyNo::SMALLINT,fka.r_AttributeNumber::SMALLINT,
                                fka.r_AttributeName::VARCHAR(256),
                                fka.r_UserTypeName::VARCHAR(256),fka.r_TypeName::VARCHAR(256),
                                fka.r_isNotNULL::BOOLEAN,fka.r_Description::TEXT
    FROM admtf_ForeignKey_Attributes(a_SchemaName::NAME,a_ForeignKeyName::NAME) fka;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_Attributes(a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256)) IS 'Возвращает список характеристик внешнего ключа таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_ForeignKey_Attributes('public'::NAME,'fk_mapHouse_MapStreet'::NAME);
SELECt * FROM admtf_ForeignKey_Attributes('public'::NAME,'fk_street_locality'::NAME);
SELECt * FROM admtf_ForeignKey_Attributes('public'::NAME,'fk_street_streettype'::NAME);
SELECt * FROM admtf_ForeignKey_Attributes('public'::VARCHAR(256),'fk_street_locality'::VARCHAR(256));
SELECt * FROM admtf_ForeignKey_Attributes('public'::VARCHAR(256),'fk_street_streettype'::VARCHAR(256));

Создание функции admtf_ForeignKey_ReferenceTableComplexFeatures

Комментарии к исходному коду функции можно посмотреть здесь.

код функции

Создание функции admtf_ForeignKey_ReferenceTableFeatures

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_ReferenceTableFeatures (a_SchemaName NAME,a_ForeignKeyName NAME);
/*******************************************************************/
/*  Функция возвращает список характеристик таблицы, на которую ссылается */
/*   внешний ключ                                                                                            */
/*******************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_ReferenceTableFeatures
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
     a_ForeignKeyName NAME default NULL /* Название внешнего ключа таблицы */
 )
RETURNS  TABLE (rfkrt_ReferenceTableName NAME,rfkrt_ReferenceTableDescription TEXT) AS
$BODY$
DECLARE c_ForeignKeyKind	CONSTANT CHAR:='f';
 v_ReferenceTableOID OID; /* ИД таблицы, на которую ссылается внешний ключ */
 v_ReferenceTableName NAME; /* Название таблицы, на которую ссылается внешний ключ*/
 v_ReferenceTableDescription TEXT; /*Описание таблицы, на которую ссылается внешний ключ */
 v_MasterTableName NAME; /* Название таблицы, которой принадлежит внешний  ключ */
--*******************************************************************
BEGIN
    SELECT INTO v_ReferenceTableName rtbl.relname
        FROM pg_constraint con
            INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
            INNER JOIN pg_class rtbl ON con.confrelid=rtbl.oid
        WHERE nspc.nspname=LOWER(a_SchemaName) AND con.contype =c_ForeignKeyKind
                AND con.conname =LOWER(a_ForeignKeyName);
    IF FOUND THEN
        RETURN QUERY SELECT rs_TableName,rs_TableDescription FROM
                admtf_Table_Features(a_SchemaName,v_ReferenceTableName);
    END IF;
    RETURN;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_ReferenceTableFeatures(a_SchemaName NAME,a_ForeignKeyName NAME) IS 'Возвращает список характеристик таблицы, на которую ссылается внешний ключ';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_ReferenceTableFeatures (a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256));
/*******************************************************************/
/*  Функция возвращает список характеристик таблицы, на которую ссылается */
/*   внешний ключ                                                                                            */
/******************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_ReferenceTableFeatures
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
     a_ForeignKeyName VARCHAR(256) default NULL /* Название внешнего ключа таблицы */
 )
RETURNS  TABLE (rfkrt_ReferenceTableName VARCHAR(256),rfkrt_ReferenceTableDescription TEXT) AS
$BODY$
DECLARE c_ForeignKeyKind CONSTANT CHAR:='f';
--*********************************************************************
BEGIN
     RETURN QUERY SELECT fkrt.rfkrt_ReferenceTableName::VARCHAR(256),
                                fkrt.rfkrt_ReferenceTableDescription::TEXT
    FROM admtf_ForeignKey_ReferenceTableFeatures(a_SchemaName::NAME,
                                a_ForeignKeyName::NAME) fkrt;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_ReferenceTableFeatures(a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256)) IS 'Возвращает список характеристик таблицы, на которую ссылается внешний ключ';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_ForeignKey_ReferenceTableFeatures('public'::VARCHAR(256),'fk_street_locality'::VARCHAR(256));
SELECt * FROM admtf_ForeignKey_ReferenceTableFeatures('public'::NAME,'fk_street_locality'::NAME);

Создание функции admtf_ForeignKey_ReferenceTableAttributes

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_ReferenceTableAttributes (a_SchemaName NAME,a_ForeignKeyName NAME);
/******************************************************************/
/*  Функция возвращает список характеристик атрибутов таблицы, на которую */
/*  сылается внешний ключ                                                                              */
/******************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_ReferenceTableAttributes
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
     a_ForeignKeyName NAME default NULL /* Название внешнего ключа таблицы */
 )
RETURNS TABLE(r_ReferenceTableKeyNo SMALLINT,r_AttributeNumber SMALLINT,r_AttributeName NAME,r_UserTypeName NAME,r_TypeName NAME,r_isNotNULL BOOLEAN,r_Description Text) AS
$BODY$
DECLARE c_ForeignKeyKind	 CONSTANT CHAR:='f';
v_ForeignKeyName NAME;/* Название внешнего ключа таблицы */
v_ForeignKeyDescription TEXT;/* Описание внешнего ключа таблицы */
v_ReferenceTableKeyArray SMALLINT[];/* Массив порядновых номеров в таблице, */
                                                  /* на которую сылается внешний ключ */
v_ReferenceTableName NAME;/* Наименование таблицы, на которую ссылается внешний ключ */
v_ReferenceTableDescription TEXT;/* Описание таблицы, на которую ссылается внешний ключ */
v_ReferenceTableOID OID; /* ИД таблицы, которой принадлежит внешний ключ */
v_AttributeNumber SMALLINT;	/* Номер аттрибута в таблице */
v_FKAttributeCount INTEGER;    /* Счетчик атрибутов внешнего ключа*/
v_AttNo SMALLINT;                   /* Порядковый номер атрибута внешнего ключа*/
	--******************************************************************************************************
BEGIN
    RETURN QUERY SELECT (rank() OVER (PARTITION BY con.confrelid
                                            ORDER BY con.No))::SMALLINT AS r_ReferenceTableKeyNo,
                            attr.attnum AS r_AttributeNumber,attr.attname::NAME AS r_AttributeName,
                            CASE WHEN COALESCE(typ.typbasetype,0)>0 THEN typ.typname::NAME
                                    ELSE ''END AS r_UserTypeName,
                            FORMAT_TYPE(COALESCE(NULLIF(typ.typbasetype,0),typ.oid),
                                            COALESCE(NULLIF(typ.typtypmod,-1),
                                                    attr.atttypmod))::NAME AS r_TypeName,
                            attr.attnotnull AS r_isNotNULL,TRIM(dsc.description) AS r_Description
    FROM (SELECT c.oid, c.conrelid,c.confrelid,c.conname,c.connamespace,c.contype,
                c.conkey::SMALLINT[],c.consrc, c.confkey::SMALLINT[],
                generate_subscripts(c.conkey, 1) as No FROM pg_constraint c) con
        INNER JOIN pg_namespace nspc ON con.connamespace = nspc.oid
        INNER JOIN pg_attribute attr ON attr.attrelid=con.confrelid
                                    AND attr.attnum=con.confkey[con.No]
        INNER JOIN  pg_type typ ON attr.atttypid=typ.oid
        LEFT OUTER JOIN pg_type btyp ON typ.typbasetype=btyp.oid
        LEFT OUTER JOIN pg_description dsc ON dsc.objoid=attr.attrelid
                                    AND dsc.objsubid=attr.attnum
        WHERE nspc.nspname=LOWER(a_SchemaName) AND con.contype =c_ForeignKeyKind
                AND con.conname =LOWER(a_ForeignKeyName)
        ORDER BY con.No;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_ReferenceTableAttributes(a_SchemaName NAME,a_ForeignKeyName NAME) IS 'Возвращает список характеристик внешнего ключа таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_ReferenceTableAttributes (a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256));
/*********************************************************/
/*  Функция возвращает список характеристик атрибутов таблицы, */
/*   на которую сылается внешний ключ                                         */
/********************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_ReferenceTableAttributes
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
    a_ForeignKeyName VARCHAR(256) default NULL /* Название внешнего ключа таблицы */
 )
RETURNS  TABLE (r_ReferenceTableKeyNo SMALLINT,r_AttributeNumber SMALLINT,r_AttributeName VARCHAR(256),r_UserTypeName VARCHAR(256),r_TypeName VARCHAR(256),r_isNotNULL BOOLEAN,r_Description TEXT) AS
$BODY$
DECLARE c_ForeignKeyKind CONSTANT CHAR:='f';
--****************************************************************
BEGIN
    RETURN QUERY SELECT fkra.r_ReferenceTableKeyNo::SMALLINT,
                            fkra.r_AttributeNumber::SMALLINT,fkra.r_AttributeName::VARCHAR(256),
                            fkra.r_UserTypeName::VARCHAR(256),fkra.r_TypeName::VARCHAR(256),
                            fkra.r_isNotNULL::BOOLEAN,fkra.r_Description::TEXT
    FROM admtf_ForeignKey_ReferenceTableAttributes(a_SchemaName::NAME,
                                        a_ForeignKeyName::NAME) fkra;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_ReferenceTableAttributes(a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256)) IS 'Возвращает список характеристик внешнего ключа таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_ForeignKey_ReferenceTableAttributes('public'::VARCHAR(256),'fk_street_locality'::VARCHAR(256));
SELECt * FROM admtf_ForeignKey_ReferenceTableAttributes('public'::NAME,'fk_street_locality'::NAME);

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_ReferenceTableComplexFeatures (a_SchemaName NAME,a_ForeignKeyName NAME,a_ForeignKeyNo SMALLINT);
/*************************************************************/
/*  Функция возвращает список характеристик таблицы, которую            */
/* ссылается внешний ключ, а также список характеристик ее атрибутов */
/*************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_ReferenceTableComplexFeatures
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
     a_ForeignKeyName NAME default NULL, /* Название внешнего ключа таблицы */
     a_ForeignKeyNo SMALLINT default NULL /* Порядковый номер внешнего ключа таблицы*/
)
RETURNS  TABLE (fkrt_FeatureCategory VARCHAR(10),fkrt_FeatureNumber SMALLINT,fkrt_FeatureName NAME,fkrt_FeatureDescription TEXT,fkrt_UserTypeName NAME,fkrt_TypeName NAME,fkrt_isNotNULL BOOLEAN) AS
$BODY$
DECLARE c_WildChar CONSTANT VARCHAR(1):='%';
c_ForeignKeyCategory CONSTANT VARCHAR(10):='fk'||c_WildChar||'rtbl'; /* Категория */
                                 /* характеристик таблицы, на которую ссылается внешний ключ */
c_AttributeCategory CONSTANT VARCHAR(10):='fk'||c_WildChar||'ratt';	/* Категория */
                        /* характеристик атрибутов таблицы, на которую ссылается внешний ключ */
v_ForeignKeyCharNo VARCHAR(2); /* Порядковый номер внешнего ключа таблицы*/
v_ForeignKeyOID OID;                  /* ИД внешнего ключа таблицы */
v_ForeignKeyName NAME;             /* Название внешнего ключа таблицы */
v_ForeignKeyDescription TEXT;      /* Описание внешнего ключа таблицы */
v_FeatureCategory VARCHAR(10); /* Категория текущей характеристики */
v_FeatureNumber SMALLINT;      /* Порядковый номер характеристики заданной категории*/
--*********************************************************************
BEGIN
    v_ForeignKeyCharNo:=COALESCE(TRIM(TO_CHAR(a_ForeignKeyNo,'09')),'');
    v_FeatureCategory:=REPLACE(c_ForeignKeyCategory,c_WildChar, v_ForeignKeyCharNo);
    v_FeatureNumber:=0;
    SELECT INTO v_ForeignKeyName,v_ForeignKeyDescription
                rfkrt_ReferenceTableName,rfkrt_ReferenceTableDescription
        FROM admtf_ForeignKey_ReferenceTableFeatures(a_SchemaName,a_ForeignKeyName);
    IF FOUND AND v_ForeignKeyName IS NOT NULL THEN
        RETURN QUERY SELECT
                v_FeatureCategory,v_FeatureNumber,v_ForeignKeyName,
                v_ForeignKeyDescription,NULL::NAME AS fkrt_UserTypeName,
                NULL::NAME AS fkrt_TypeName, NULL::BOOLEAN AS fkrt_isNotNULL ;
    END IF;
    v_FeatureCategory:=REPLACE(c_AttributeCategory,c_WildChar, v_ForeignKeyCharNo);
    v_FeatureNumber:=0;
    RETURN QUERY SELECT v_FeatureCategory,r_ReferenceTableKeyNo,r_AttributeName,
                r_Description,r_UserTypeName,r_TypeName,r_isNotNULL
        FROM  admtf_ForeignKey_ReferenceTableAttributes(a_SchemaName,a_ForeignKeyName);
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_ReferenceTableComplexFeatures(a_SchemaName NAME,a_ForeignKeyName NAME,a_ForeignKeyNo SMALLINT) IS 'Возвращает список характеристик таблицы, которую ссылается внешний ключ, а также список характеристик ее атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_ReferenceTableComplexFeatures (a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256),a_ForeignKeyNo SMALLINT);
/*************************************************************/
/*  Функция возвращает список характеристик таблицы, которую            */
/* ссылается внешний ключ, а также список характеристик ее атрибутов */
/*************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_ReferenceTableComplexFeatures
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
    a_ForeignKeyName	 VARCHAR(256) default NULL,/* Название внешнего ключа таблицы 	*/
    a_ForeignKeyNo SMALLINT default NULL /* Порядковый номер внешнего ключа таблицы*/
)
RETURNS  TABLE (fkrt_FeatureCategory VARCHAR(10),fkrt_FeatureNumber SMALLINT,fkrt_FeatureName VARCHAR(256),fkrt_FeatureDescription TEXT,
fkrt_UserTypeName VARCHAR(256),fkrt_TypeName VARCHAR(256),fkrt_isNotNULL BOOLEAN) AS
$BODY$
DECLARE c_WildChar CONSTANT VARCHAR(1):='%';/* Категория характеристик */
                                                         /* внешнего ключа таблицы */
--******************************************************************
BEGIN
    RETURN QUERY SELECT fkrt.fkrt_FeatureCategory::VARCHAR(10),
                            fkrt.fkrt_FeatureNumber::SMALLINT,
                            fkrt.fkrt_FeatureName::VARCHAR(256),fkrt.fkrt_FeatureDescription::TEXT,
                            fkrt.fkrt_UserTypeName::VARCHAR(256),
                            fkrt.fkrt_TypeName::VARCHAR(256),fkrt.fkrt_isNotNULL::BOOLEAN
    FROM  admtf_ForeignKey_ReferenceTableComplexFeatures(a_SchemaName::NAME,
                                    a_ForeignKeyName::NAME,a_ForeignKeyNo::SMALLINT ) fkrt;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_ReferenceTableComplexFeatures(a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256),a_ForeignKeyNo SMALLINT) IS 'Возвращает список характеристик таблицы, которую ссылается внешний ключ, а также список характеристик ее атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_ForeignKey_ReferenceTableComplexFeatures('public'::NAME,'fk_street_locality'::NAME);
SELECt * FROM admtf_ForeignKey_ReferenceTableComplexFeatures('public'::NAME,'fk_street_locality'::NAME,10::SMALLINT);
SELECt * FROM admtf_ForeignKey_ReferenceTableComplexFeatures('public'::VARCHAR(256),'fk_street_locality'::VARCHAR(256),10::SMALLINT);

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_ComplexFeatures (a_SchemaName NAME,a_ForeignKeyName NAME,a_ForeignKeyNo SMALLINT);
/**************************************************************/
/*  Функция возвращает список характеристик внешнего ключа таблицы, */
/*  принадлежащей схеме, а также список характеристик его атрибутов   */
/**************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_ComplexFeatures
    (a_SchemaName NAME default 'public', /* название схемы базы данных		*/
     a_ForeignKeyName NAME default NULL,	/* Название внешнего ключа таблицы */
     a_ForeignKeyNo SMALLINT default NULL /* Порядковый номер внешнего ключа таблицы*/
 )
RETURNS  TABLE (rfk_FeatureCategory VARCHAR(10),rfk_FeatureNumber SMALLINT,rfk_FeatureName NAME,rfk_FeatureDescription TEXT,
rfk_UserTypeName NAME,rfk_TypeName NAME,rfk_isNotNULL BOOLEAN) AS
$BODY$
DECLARE c_WildChar CONSTANT VARCHAR(1):='%';
c_ForeignKeyCategory CONSTANT VARCHAR(10):='fk'||c_WildChar; /* Категория характеристик */
                                                                              /* внешнего ключа таблицы */
c_AttributeCategory CONSTANT VARCHAR(10):='fk'||c_WildChar||'att'; /* Категория */
                                                                             /* характеристик */
                                                                              /* атрибутов внешнего ключа таблицы */
v_ForeignKeyOID OID; /* ИД внешнего ключа таблицы */
v_ForeignKeyName NAME; /* Название внешнего ключа таблицы */
v_ForeignKeyCharNo VARCHAR(2); /* Порядковый номер внешнего ключа таблицы*/
v_ForeignKeyDescription TEXT; /* Описание внешнего ключа таблицы */
v_FeatureCategory VARCHAR(10); /* Категория текущей характеристики */
v_FeatureNumber SMALLINT; /* Порядковый номер характеристики заданной категории*/
--************************************************************************
BEGIN
    v_ForeignKeyCharNo:=COALESCE(TRIM(TO_CHAR(a_ForeignKeyNo,'09')),'');
    v_FeatureCategory:=REPLACE(c_ForeignKeyCategory,c_WildChar, v_ForeignKeyCharNo);
    v_FeatureNumber:=0;
    SELECT INTO v_ForeignKeyName,v_ForeignKeyDescription
            rs_ForeignKeyName,rs_ForeignKeyDescription
        FROM admtf_ForeignKey_Features(a_SchemaName,a_ForeignKeyName);
    IF FOUND AND v_ForeignKeyName IS NOT NULL THEN
        RETURN QUERY SELECT v_FeatureCategory,COALESCE(a_ForeignKeyNo,v_FeatureNumber),
                    v_ForeignKeyName,v_ForeignKeyDescription,
                    NULL::NAME AS rfk_UserTypeName, NULL::NAME AS rfk_TypeName,
                    NULL::BOOLEAN AS rfk_isNotNULL;
	END IF;
    v_FeatureCategory:=REPLACE(c_AttributeCategory,c_WildChar, v_ForeignKeyCharNo);
    v_FeatureNumber:=0;
    RETURN QUERY SELECT v_FeatureCategory,r_ForeignKeyNo,r_AttributeName,r_Description,
                        r_UserTypeName,r_TypeName,r_isNotNULL
            FROM  admtf_ForeignKey_Attributes(a_SchemaName,a_ForeignKeyName);
    RETURN QUERY SELECT fkrt_FeatureCategory,fkrt_FeatureNumber,fkrt_FeatureName,
                        fkrt_FeatureDescription,fkrt_UserTypeName,fkrt_TypeName,
                        fkrt_isNotNULL AS rfk_isNotNULL
            FROM  admtf_ForeignKey_ReferenceTableComplexFeatures(a_SchemaName,
                            a_ForeignKeyName,a_ForeignKeyNo);
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_ComplexFeatures(a_SchemaName NAME,a_ForeignKeyName NAME,a_ForeignKeyNo SMALLINT) IS 'Возвращает список характеристик внешнего ключа таблицы, принадлежащей схеме, а также список характеристик его атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_ForeignKey_ComplexFeatures (a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256),a_ForeignKeyNo SMALLINT);
/**************************************************************/
/*  Функция возвращает список характеристик внешнего ключа таблицы, */
/*  принадлежащей схеме, а также список характеристик его атрибутов   */
/**************************************************************/
CREATE OR REPLACE FUNCTION admtf_ForeignKey_ComplexFeatures
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
     a_ForeignKeyName VARCHAR(256) default NULL, /* Название внешнего ключа таблицы */
     a_ForeignKeyNo SMALLINT default NULL /* Порядковый номер внешнего ключа таблицы*/
 )
RETURNS  TABLE (rfk_FeatureCategory VARCHAR(10),rfk_FeatureNumber SMALLINT,rfk_FeatureName VARCHAR(256),rfk_FeatureDescription TEXT,
rfk_UserTypeName VARCHAR(256),rfk_TypeName VARCHAR(256),rfk_isNotNULL BOOLEAN) AS
$BODY$
DECLARE c_WildChar CONSTANT VARCHAR(1):='%';
--********************************************************************
BEGIN
    RETURN QUERY SELECT fkcf.rfk_FeatureCategory::VARCHAR(10),
                   fkcf.rfk_FeatureNumber::SMALLINT,
                    fkcf.rfk_FeatureName::VARCHAR(256),fkcf.rfk_FeatureDescription::TEXT,
                    fkcf.rfk_UserTypeName::VARCHAR(256),fkcf.rfk_TypeName::VARCHAR(256),
                    fkcf.rfk_isNotNULL::BOOLEAN
            FROM  admtf_ForeignKey_ComplexFeatures(a_SchemaName::NAME,
                                    a_ForeignKeyName::NAME,a_ForeignKeyNo::SMALLINT) fkcf;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_ForeignKey_ComplexFeatures(a_SchemaName VARCHAR(256),a_ForeignKeyName VARCHAR(256),a_ForeignKeyNo SMALLINT) IS 'Возвращает список характеристик внешнего ключа таблицы, принадлежащей схеме, а также список характеристик его атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_ForeignKey_ComplexFeatures('public'::NAME,'fk_street_locality'::NAME);
SELECt * FROM admtf_ForeignKey_ComplexFeatures('public'::NAME,'fk_street_locality'::NAME,1::SMALLINT);
SELECt * FROM admtf_ForeignKey_ComplexFeatures('public'::VARCHAR,'fk_street_locality'::VARCHAR,3::SMALLINT);

Создание функции admtf_Index_ComplexFeatures

Комментарии к исходному коду функции можно посмотреть здесь.

код функции

Создание функции admtf_Index_Features

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_Index_Features (a_SchemaName NAME,a_IndexName NAME);
/*******************************************************/
/*  Функция возвращает список характеристик индекса таблицы, */
/*   принадлежащей схеме                                                           */
/*******************************************************/
CREATE OR REPLACE FUNCTION admtf_Index_Features
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
     a_IndexName NAME default NULL /* Название индекса таблицы */
 )
RETURNS  TABLE (rs_IndexName NAME,rs_IndexDescription TEXT) AS
$BODY$
DECLARE c_IndexKind CONSTANT CHAR:='i';
 v_IndexOID OID; /* ИД индекса таблицы */
v_IndexName NAME; /* Название индекса таблицы */
v_IndexDescription TEXT; /* Описание индекса таблицы */
--***************************************************
BEGIN
    SELECT INTO rs_IndexName,rs_IndexDescription
                        inxcls.relname,
                        CASE WHEN COALESCE(TRIM(dsc.description),'')=''
                            THEN 'Индекс' || CASE WHEN inx.indisunique
                                    THEN ' уникальный' ||
                                        CASE WHEN inx.indisprimary
                                            THEN '(первичный ключ)' ELSE '' END
                                    ELSE '' END ||
                            CASE WHEN inxam.amname='gist'
                                    THEN ' пространственный' ELSE '' END ||
					' таблицы '||tbl.relname
                            ELSE dsc.description END
        FROM pg_index inx
            INNER JOIN pg_class inxcls ON inx.indexrelid=inxcls.oid
            INNER JOIN pg_namespace nsp ON inxcls.relnamespace=nsp.oid
            LEFT OUTER JOIN pg_Description dsc ON inxcls.oid=dsc.objoid
                            AND dsc.objsubid=0
            LEFT OUTER JOIN pg_am inxam ON inxcls.relam=inxam.oid
            LEFT OUTER JOIN pg_class tbl ON inx.indrelid=tbl.oid
        WHERE nsp.nspname=LOWER(a_SchemaName)
                            AND inxcls.relkind=c_IndexKind
                            AND inxcls.relname =LOWER(a_IndexName);
	RETURN QUERY SELECT rs_IndexName,rs_IndexDescription;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_Index_Features(a_SchemaName NAME,a_IndexName NAME) IS 'Возвращает список характеристик индекса таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_Index_Features (a_SchemaName VARCHAR(256),a_IndexName VARCHAR(256));
/*******************************************************/
/*  Функция возвращает список характеристик индекса таблицы, */
/*   принадлежащей схеме                                                           */
/*******************************************************/
CREATE OR REPLACE FUNCTION admtf_Index_Features
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
     a_IndexName VARCHAR(256) default NULL /* Название индекса таблицы */
 )
RETURNS  TABLE (rs_IndexName VARCHAR(256),rs_IndexDescription TEXT) AS
$BODY$
DECLARE c_IndexKind CONSTANT CHAR:='i';
--***********************************************************
BEGIN
    RETURN QUERY SELECT ixf.rs_IndexName::VARCHAR(256),
                    ixf.rs_IndexDescription::TEXT
        FROM admtf_Index_Features(a_SchemaName::NAME,a_IndexName::NAME) ixf;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_Index_Features(a_SchemaName VARCHAR(256),a_IndexName VARCHAR(256)) IS 'Возвращает список характеристик индекса таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_Index_Features('public'::NAME,'xie1street'::NAME);
SELECt * FROM admtf_Index_Features('public'::VARCHAR(256),'xie1street'::VARCHAR(256));
SELECt * FROM admtf_Index_Features('public'::VARCHAR(256),'xie9street'::VARCHAR(256));

Создание функции admtf_Index_Attributes

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_Index_Attributes (a_SchemaName NAME,a_IndexName NAME);
/*******************************************************/
/*  Функция возвращает список характеристик индекса таблицы, */
/*   принадлежащего схеме                                                          */
/*******************************************************/
CREATE OR REPLACE FUNCTION admtf_Index_Attributes
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
     a_IndexName NAME default NULL /* Название индекса таблицы */
 )
RETURNS  TABLE (r_IndexNo SMALLINT,r_AttributeNumber SMALLINT,r_AttributeName NAME,r_OrderDirect VARCHAR(10), r_UserTypeName NAME,r_TypeName NAME,r_isNotNULL BOOLEAN,r_Description Text) AS
$BODY$
DECLARE cursor_IndexNoOfAttribute  refcursor;  /* номера атрибутов индекса*/
c_IndexKind CONSTANT CHAR:='i';
v_IndexOID OID; /* ИД индекса таблицы */
v_IndexName NAME;	/* Название индекса таблицы */
v_IndexDescription TEXT; /* Описание индекса таблицы */
v_MasterTableName NAME; /* Название таблицы, которой принадлежит индекс */
v_IndexArray SMALLINT[]; /* Массив порядновых номеров в таблице */
v_IndexKeyOps SMALLINT[]; /* Массив опций атрибутов индекса*/
v_AmCanOrder BOOLEAN; /* Поддерживает ли метод доступа */
                                       /* упорядоченное сканирование */
                                   /*по значению индексируемого столбца?*/
v_MasterTableOID	OID;		/* ИД таблицы, которой принадлежит индекс */
v_AttributeNumber	SMALLINT;	/* Номер аттрибута в таблице */
v_AttributeOrderCode	INTEGER;		/* Признак упорядоченности атрибута*/
v_IndexAttributeCount	INTEGER;	/* Счетчик атрибутов индекса*/
v_AttNo			SMALLINT;	/* Порядковый номер атрибута индекса*/
--*************************************************************************
BEGIN
    RETURN QUERY SELECT (inx.No+1)::SMALLINT AS r_IndexNo,
                            attr.attnum::SMALLINT AS r_AttributeNumber,
                            attr.attname::NAME AS r_AttributeName,
                            CASE WHEN NOT inxam.amcanorder
                                    THEN NULL
                                    ELSE CASE WHEN inx.indoption[inx.No] & 1=1
                                                THEN 'DESC'
                                                ELSE 'ASC' END
                                    END::VARCHAR(10) AS r_OrderDirect,
                            CASE WHEN COALESCE(typ.typbasetype,0)>0
                                    THEN typ.typname::NAME
                                    ELSE ''END AS r_UserTypeName,
                                FORMAT_TYPE(COALESCE(NULLIF(typ.typbasetype,0),typ.oid),
                                    COALESCE(NULLIF(typ.typtypmod,-1),
                                                          attr.atttypmod))::NAME AS r_TypeName,
				attr.attnotnull AS r_isNotNULL,
				dsc.description AS r_Description
        FROM (SELECT i.indrelid, i.indexrelid,i.indkey::SMALLINT[],
                        i.indoption::SMALLINT[],
                        generate_subscripts(i.indkey, 1) as No FROM pg_index i) inx
            INNER JOIN pg_class inxcls ON inx.indexrelid=inxcls.oid
            INNER JOIN pg_namespace nsp ON inxcls.relnamespace=nsp.oid
            LEFT OUTER JOIN pg_am inxam ON inxcls.relam=inxam.oid
            LEFT OUTER JOIN pg_class tbl ON inx.indrelid=tbl.oid
            INNER JOIN pg_attribute attr ON attr.attrelid=tbl.oid
                AND attr.attnum=inx.indkey[inx.No]
            LEFT OUTER JOIN pg_type typ ON attr.atttypid=typ.oid
            LEFT OUTER JOIN pg_type btyp ON typ.typbasetype=btyp.oid
            LEFT OUTER JOIN pg_description dsc ON dsc.objoid=attr.attrelid
                AND dsc.objsubid=attr.attnum
        WHERE nsp.nspname=LOWER(a_SchemaName)
                AND inxcls.relkind=c_IndexKind
                AND inxcls.relname =LOWER(a_IndexName)
        ORDER BY nsp.nspname,inxcls.relname,inx.No;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_Index_Attributes(a_SchemaName NAME,a_IndexName NAME) IS 'Возвращает список характеристик индекса таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_Index_Attributes (a_SchemaName VARCHAR(256),a_IndexName VARCHAR(256));
/*******************************************************/
/*  Функция возвращает список характеристик индекса таблицы, */
/*  принадлежащего схеме                                                          */
/******************************************************/
CREATE OR REPLACE FUNCTION admtf_Index_Attributes
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
    a_IndexName	 VARCHAR(256) default NULL /* Название индекса таблицы */
 )
RETURNS  TABLE (r_IndexNo SMALLINT,r_AttributeNumber SMALLINT,r_AttributeName VARCHAR(256),r_OrderDirect VARCHAR(10),r_UserTypeName VARCHAR(256),r_TypeName VARCHAR(256),r_isNotNULL BOOLEAN,r_Description Text) AS
$BODY$
DECLARE c_IndexKind CONSTANT CHAR:='i';
--*******************************************************************
BEGIN
    RETURN QUERY SELECT ia.r_IndexNo::SMALLINT,
                        ia.r_AttributeNumber::SMALLINT,
                        ia.r_AttributeName::VARCHAR(256),
                        ia.r_OrderDirect::VARCHAR(10),
                        ia.r_UserTypeName::VARCHAR(256),
                        ia.r_TypeName::VARCHAR(256),
                        ia.r_isNotNULL::BOOLEAN,
                        ia.r_Description::TEXT
            FROM admtf_Index_Attributes(a_SchemaName::NAME,a_IndexName::NAME) ia;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_Index_Attributes(a_SchemaName VARCHAR(256),a_IndexName VARCHAR(256)) IS 'Возвращает список характеристик индекса таблицы, принадлежащей схеме';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECt * FROM admtf_Index_Attributes('public'::NAME,'xie1street'::NAME);
SELECt * FROM admtf_Index_Attributes('public'::VARCHAR(256),'xie1street'::VARCHAR(256));
SELECt * FROM admtf_Index_Attributes('public'::VARCHAR(256),'xie9street'::VARCHAR(256));

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_Index_ComplexFeatures (a_SchemaName NAME,a_IndexName NAME,a_IndexNo SMALLINT);
/************************************************************/
/*  Функция возвращает список характеристик индекса таблицы,           */
/*  принадлежащей схеме, а также список характеристик его атрибутов */
/************************************************************/
CREATE OR REPLACE FUNCTION admtf_Index_ComplexFeatures
    (a_SchemaName NAME default 'public', /* название схемы базы данных */
    a_IndexName NAME default NULL, /* Название индекса таблицы */
    a_IndexNo SMALLINT default NULL /* Порядковый индекса таблицы*/
)

RETURNS  TABLE (rix_FeatureCategory VARCHAR(10),rix_FeatureNumber SMALLINT,rix_FeatureName NAME,rix_OrderDirect VARCHAR(10), rix_FeatureDescription TEXT,
rix_UserTypeName NAME,rix_TypeName NAME,rix_isNotNULL BOOLEAN) AS
$BODY$
DECLARE
c_WildChar CONSTANT VARCHAR(1):='%';
c_IndexCategory CONSTANT VARCHAR(10):='idx'||c_WildChar;/* Категория */
                            /* характеристик индекса таблицы */
c_AttributeCategory CONSTANT VARCHAR(10):='idx'||c_WildChar||'att';/* Категория */
                            /* характеристик атрибутов индекса таблицы */
v_IndexOID OID; /* ИД индекса таблицы */
v_IndexName NAME; /* Название индекса таблицы */
v_IndexCharNo VARCHAR(2); /* Порядковый номер индекса таблицы*/
v_IndexDescription TEXT; /* Описание индекса таблицы */
v_FeatureCategory VARCHAR(10); /* Категория текущей характеристики */
v_FeatureNumber SMALLINT; /* Порядковый номер характеристики заданной категории*/
--***************************************************************************
BEGIN
    v_IndexCharNo:=COALESCE(TRIM(TO_CHAR(a_IndexNo,'09')),'');
    v_FeatureCategory:=REPLACE(c_IndexCategory,c_WildChar, v_IndexCharNo);
    v_FeatureNumber:=0;
    SELECT INTO v_IndexName,v_IndexDescription  rs_IndexName,rs_IndexDescription
        FROM admtf_Index_Features(a_SchemaName,a_IndexName);
    IF FOUND AND v_IndexName IS NOT NULL THEN
        RETURN QUERY SELECT v_FeatureCategory,
                    COALESCE(a_IndexNo,v_FeatureNumber),
                    v_IndexName,NULL::VARCHAR(10),
                    v_IndexDescription,
                    NULL::NAME AS rix_UserTypeName,
                    NULL::NAME AS rix_TypeName,
                    NULL::BOOLEAN AS rix_isNotNULL;
    END IF;
    v_FeatureCategory:=REPLACE(c_AttributeCategory,c_WildChar, v_IndexCharNo);
    v_FeatureNumber:=0;
    RETURN QUERY SELECT v_FeatureCategory,r_IndexNo,
                    r_AttributeName,r_OrderDirect,r_Description,
                    r_UserTypeName,r_TypeName,r_isNotNULL
            FROM  admtf_Index_Attributes(a_SchemaName,a_IndexName);
    RETURN;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_Index_ComplexFeatures(a_SchemaName NAME,a_IndexName NAME,a_IndexNo SMALLINT) IS 'Возвращает список характеристик индекса таблицы, принадлежащей схеме, а также список характеристик его атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_Index_ComplexFeatures (a_SchemaName VARCHAR(256),a_IndexName VARCHAR(256),a_IndexNo SMALLINT);
/************************************************************/
/*  Функция возвращает список характеристик индекса таблицы,          */
/* принадлежащей схеме, а также список характеристик его атрибутов */
/************************************************************************************************************************/
CREATE OR REPLACE FUNCTION admtf_Index_ComplexFeatures
    (a_SchemaName VARCHAR(256) default 'public', /* название схемы базы данных */
     a_IndexName VARCHAR(256) default NULL, /* Название индекса таблицы */
     a_IndexNo SMALLINT default NULL /* Порядковый номер индекса таблицы*/
)

RETURNS  TABLE (rix_FeatureCategory VARCHAR(10),rix_FeatureNumber SMALLINT,
rix_FeatureName VARCHAR(256),rix_OrderDirect VARCHAR(10),rix_FeatureDescription TEXT,
rix_UserTypeName VARCHAR(256),rix_TypeName VARCHAR(256),rix_isNotNULL BOOLEAN) AS
$BODY$
DECLARE c_WildChar CONSTANT VARCHAR(1):='%';
--********************************************************************
BEGIN
    RETURN QUERY SELECT icf.rix_FeatureCategory::VARCHAR(10),
                                    icf.rix_FeatureNumber::SMALLINT,
                                    icf.rix_FeatureName::VARCHAR(256),
                                    icf.rix_OrderDirect::VARCHAR(10),
                                    icf.rix_FeatureDescription::TEXT,
                                    icf.rix_UserTypeName::VARCHAR(256),
                                    icf.rix_TypeName::VARCHAR(256),
                                    icf.rix_isNotNULL::BOOLEAN
        FROM  admtf_Index_ComplexFeatures(a_SchemaName::NAME,
                            a_IndexName::NAME,a_IndexNo::SMALLINT) icf;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_Index_ComplexFeatures(a_SchemaName VARCHAR(256),a_IndexName VARCHAR(256),a_IndexNo SMALLINT) IS 'Возвращает список характеристик индекса таблицы, принадлежащей схеме, а также список характеристик его атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECT * FROM admtf_Index_ComplexFeatures('public'::NAME,'xie1street'::NAME,7::SMALLINT);
SELECT * FROM admtf_Index_ComplexFeatures('public'::VARCHAR(256),'xie1street'::VARCHAR(256),7::SMALLINT);
SELECT * FROM admtf_Index_ComplexFeatures('public'::VARCHAR(256),'xie9street'::VARCHAR(256),7::SMALLINT);

Создание функции admtf_Table_ComplexFeatures

Комментарии к исходному коду функции можно посмотреть здесь, а также в первой части статьи в разделах «Структура головной функции» и «О каких расширенных характеристиках идет речь?».

код функции

BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_Table_ComplexFeatures (a_SchemaName NAME,a_TableName NAME);
/*******************************************************************/
/*  Функция возвращает список характеристик таблицы, принадлежащей схеме, */
/*   а также список характеристик ее атрибутов	                                                  */
/********************************************************************/
CREATE OR REPLACE FUNCTION admtf_Table_ComplexFeatures
    (a_SchemaName NAME default 'public',	/* название схемы базы данных */
     a_TableName NAME default NULL /* Название таблицы */
 )
RETURNS  TABLE (rr_FeatureCategory VARCHAR(12),rr_FeatureNumber SMALLINT,rr_FeatureName NAME,rr_FeatureDescription TEXT,rr_UserTypeName NAME,rr_TypeName NAME,rr_isNotNULL BOOLEAN) AS
$BODY$
DECLARE cursor_ForeignKeys refcursor;  /* внешние ключи таблицы*/
cursor_Indexes refcursor; /* индексы таблицы*/
c_WildChar CONSTANT VARCHAR(1):='%';
c_TableCategory CONSTANT VARCHAR(10):='tbl'; /* Категория */
                                            /* характеристик таблицы */
c_SequenceCategory	CONSTANT VARCHAR(10):='seq'||c_WildChar; /* Категория */
                                           /* характеристик последовательности таблицы */
c_InheritanceTableCategory CONSTANT VARCHAR(10):='inhtbl'; /* Категория */
                                             /* характеристик порожденной таблицы */
c_AttributeCategory CONSTANT VARCHAR(10):='att'; /* Категория */
                                              /* характеристик атрибутов таблицы */
c_PrimaryKeyCategory CONSTANT VARCHAR(10):='pk'; /* Категория */
                                               /* характеристик первичного ключа таблицы */
c_ForeignKeyCategory CONSTANT VARCHAR(10):='fk';	/* Категория */
                                                /* характеристик внешнего ключа таблицы */
c_IndexCategory CONSTANT VARCHAR(10):='idx'; /* Категория */
                                                /* характеристик индекса таблицы */
c_PrimaryKeyKind CONSTANT CHAR:='p';
c_ForeignKeyKind CONSTANT CHAR:='f';
v_TableOID OID; /* ИД таблицы */
v_TableName NAME; /* Название таблицы */
v_TableDescription TEXT; /* Описание таблицы */
v_FeatureCategory VARCHAR(12); /* Категория текущего аргумета */
v_FeatureNumber SMALLINT; /* Порядковый номер характеристики заданной категории*/
v_PrimaryKeyName NAME; /* Название первичного ключа таблицы */
v_ForeignKeyName NAME; /* Название внешнего ключа таблицы */
v_FKeyCount INTEGER; /* Счетчик внешних ключей таблицы*/
v_IndexName NAME; /* Название индекса таблицы */
v_IndexCount INTEGER; /* Счетчик индексаов таблицы*/
--*******************************************************************
BEGIN
    v_FeatureCategory:=c_TableCategory;
    v_FeatureNumber:=0;
    RETURN QUERY SELECT v_FeatureCategory,v_FeatureNumber,rs_TableName,
                rs_TableDescription,NULL::NAME AS rr_UserTypeName,
                NULL::NAME AS rr_TypeName,NULL::BOOLEAN AS rr_isNotNULL
        FROM admtf_Table_Features(a_SchemaName,a_TableName);
    v_FeatureCategory:=c_AttributeCategory;
    v_FeatureNumber:=0;
    RETURN QUERY SELECT v_FeatureCategory,r_AttributeNumber,r_AttributeName,r_Description,
                        r_UserTypeName,r_TypeName,r_isNotNULL
            FROM  admtf_Table_Attributes(a_SchemaName,a_TableName);
    v_FeatureCategory:=c_SequenceCategory;
    v_FeatureNumber:=0;
    RETURN QUERY SELECT REPLACE(c_SequenceCategory,c_WildChar,
                    COALESCE(TRIM(TO_CHAR(r_SequenceNumber,'09')),'')):: VARCHAR(12)
                                                                        AS rr_FeatureCategory,
                    r_SequenceNumber,r_SequenceName,r_SequenceDescription,
                    NULL::NAME AS rr_UserTypeName, NULL::NAME AS rr_TypeName,
                    NULL::BOOLEAN AS rr_isNotNULL
            FROM  admtf_Table_Sequences(a_SchemaName,a_TableName);
    v_FeatureCategory:=c_PrimaryKeyCategory;
    v_FeatureNumber:=0;
    SELECT INTO v_PrimaryKeyName r_ConstraintName
        FROM admtf_Table_Constraintes(a_SchemaName,a_TableName)
        WHERE r_ConstraintType=c_PrimaryKeyKind;
    IF FOUND THEN
        RETURN QUERY SELECT rpk_FeatureCategory ,rpk_FeatureNumber,
                rpk_FeatureName,rpk_FeatureDescription,rpk_UserTypeName,
                rpk_TypeName, rpk_isNotNULL
            FROM admtf_PrimaryKey_ComplexFeatures(a_SchemaName,v_PrimaryKeyName);
    END IF;
    OPEN cursor_ForeignKeys  FOR SELECT r_ConstraintName
        FROM admtf_Table_Constraintes(a_SchemaName,a_TableName)
        WHERE r_ConstraintType=c_ForeignKeyKind
        ORDER BY r_ConstraintName;
    v_FeatureCategory:=c_ForeignKeyCategory;
    v_FKeyCount:=0;
    FETCH FIRST FROM cursor_ForeignKeys  INTO v_ForeignKeyName;
    WHILE FOUND
    LOOP
        v_FKeyCount:=v_FKeyCount+1;
        RETURN QUERY SELECT rfk_FeatureCategory ,
                CASE WHEN rfk_FeatureCategory  = c_ForeignKeyCategory
                        THEN v_FKeyCount::SMALLINT ELSE  rfk_FeatureNumber END,
                rfk_FeatureName,rfk_FeatureDescription,
                rfk_UserTypeName,rfk_TypeName, rfk_isNotNULL
            FROM admtf_ForeignKey_ComplexFeatures(a_SchemaName,
                        v_ForeignKeyName,v_FKeyCount::SMALLINT);
        FETCH NEXT  FROM cursor_ForeignKeys  INTO  v_ForeignKeyName;
    END LOOP;
    CLOSE cursor_ForeignKeys ;
    OPEN cursor_Indexes  FOR SELECT r_IndexName
        FROM admtf_Table_Indexes(a_SchemaName,a_TableName)
        ORDER BY r_IndexName ;
    v_FeatureCategory:=c_IndexCategory;
    v_IndexCount:=0;
    FETCH FIRST FROM cursor_Indexes  INTO v_IndexName;
    WHILE FOUND
    LOOP
        v_IndexCount:=v_IndexCount+1;
        RETURN QUERY SELECT rix_FeatureCategory ,
                CASE WHEN rix_FeatureCategory  = c_IndexCategory
                        THEN v_IndexCount::SMALLINT ELSE  rix_FeatureNumber END,
                rix_FeatureName,rix_FeatureDescription,
                rix_UserTypeName,rix_TypeName, rix_isNotNULL
            FROM admtf_Index_ComplexFeatures(a_SchemaName,v_IndexName,
                                v_IndexCount::SMALLINT);
        FETCH NEXT  FROM cursor_Indexes  INTO  v_IndexName;
    END LOOP;
    CLOSE cursor_Indexes ;
    v_FeatureCategory:=c_InheritanceTableCategory;
    v_FeatureNumber:=0;
    RETURN QUERY SELECT v_FeatureCategory,RANK()
                    OVER(PARTITION BY v_FeatureCategory ORDER BY rs_TableName )::SMALLINT,
            rs_TableName,rs_TableDescription,
            NULL::NAME AS rr_UserTypeName, NULL::NAME AS rr_TypeName,
            NULL::BOOLEAN rr_isNotNULL
        FROM admtf_Table_InheritanceChildrens(a_SchemaName,a_TableName);
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_Table_ComplexFeatures(a_SchemaName NAME,a_TableName NAME) IS 'Возвращает список характеристик таблицы, принадлежащей схеме, а также список характеристик ее атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
BEGIN TRANSACTION;
DROP FUNCTION IF EXISTS admtf_Table_ComplexFeatures (a_SchemaName VARCHAR(256),a_TableName VARCHAR(256));
/********************************************************************/
/*  Функция возвращает список характеристик таблицы, принадлежащей схеме, */
/*  а также список характеристик ее атрибутов                                                   */
/*******************************************************************/
CREATE OR REPLACE FUNCTION admtf_Table_ComplexFeatures
    (a_SchemaName VARCHAR(256) default 'public',/* название схемы базы данных*/
     a_TableName VARCHAR(256) default NULL /* Название таблицы */
 )
RETURNS  TABLE (rr_FeatureCategory VARCHAR(12),rr_FeatureNumber SMALLINT,rr_FeatureName VARCHAR(256),rr_FeatureDescription TEXT,	rr_UserTypeName VARCHAR(256),rr_TypeName VARCHAR(256),rr_isNotNULL BOOLEAN) AS
$BODY$
DECLARE c_TableCategory CONSTANT VARCHAR(10):='tbl';	/* Категория */
                                                /* характеристик таблицы */
--***********************************************************
BEGIN
    RETURN QUERY SELECT tcf.rr_FeatureCategory::VARCHAR(12),
                            tcf.rr_FeatureNumber::SMALLINT,
                            tcf.rr_FeatureName::VARCHAR(256),
                            tcf.rr_FeatureDescription::TEXT,
                            tcf.rr_UserTypeName::VARCHAR(256),
                            tcf.rr_TypeName::VARCHAR(256),
                            tcf.rr_isNotNULL::BOOLEAN
    FROM admtf_Table_ComplexFeatures(a_SchemaName::NAME,a_TableName::NAME) tcf;
END
$BODY$
LANGUAGE plpgsql;
COMMENT ON FUNCTION admtf_Table_ComplexFeatures(a_SchemaName VARCHAR(256),a_TableName VARCHAR(256)) IS 'Возвращает список характеристик таблицы, принадлежащей схеме, а также список характеристик ее атрибутов';
--ROLLBACK TRANSACTION;
COMMIT TRANSACTION;
SELECT * FROM admtf_Table_ComplexFeatures('public'::NAME,'Street'::NAME);

Смотрите также
Функции для документирования баз данных PostgreSQL. Часть первая;
Функции для документирования баз данных PostgreSQL. Часть вторая;
Функции для документирования баз данных PostgreSQL. Часть третья.

Автор: Сергей Гладков

Источник


* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
