Квадрокоптер как метод быстрого развёртывания Wi-Fi сетей

в 7:23, , рубрики: беспроводная связь, беспроводные сети, Блог компании НАГ, квадрокоптеры, компания наг, Сетевое оборудование, сотовая связь, телекоммуникации


Ранее в наших публикациях мы уже неоднократно поднимали тему применения квадрокоптеров в телекоммуникациях. Несколько материалов на эту тему, основанных на практических применениях появлялись в нашем блоге.

Однако сегодня речь пойдет о применении коптеров при организации беспроводных сетей. Об этом уже не раз говорилось и помнится фейсбук собирался раздавать интернет по всей планете с помощью беспилотников. Использовать дроны собирались и в МЧС, например, при организации кратковременного радиопокрытия при организации различных спасательных работ или иных мероприятий. В общем, во всех тех ситуациях, в которых необходимо быстрое развертывание беспроводных сетей.

В этом материале хотелось бы представить исследование зарубежных специалистов, в котором наглядно демонстрируются результаты эксперимента с дроном, выступающим в качестве точки доступа.

О методологии и особенностях устройств эксперимента

В качестве основного элемента системы использовалась плата Intel Galileo. Плата основана на основе 32-битного центрального процессора Quark SoC x 1000 Intel с тактовой частотой 400 МГц. В качестве программного обеспечения использовалась версия Linux quark 3.19.8 yocto-standard. Источник питания — аккумулятор 10400 мАч, способная обеспечить Galileo до 15 часов автономной работы. В плате Galileo через порт PCI Express была подключена беспроводная карта Intel Dual Band Wireless-AC 7260. Карта способна обеспечить скорость передачи данных до 867 Мбит/сек. Работает на нескольких стандартах Wi-Fi (802.11a/b/g/n/ac). К карте подключили две внешние антенны с усилением в 5 dBi. Общий вес платы Galileo, аккумуляторной батареи и всей антенной части составил 340 грамм.

Первый этап эксперимента заключался в исследовании теоретических возможностей покрытия беспилотника. Расчет производили с помощью моделей распространения радиосигнала: «Free Space» и модель «Wireless Initiative New Radio» –WINNER D1.

С помощью этих моделей рассчитали предполагаемые максимальные дальности распространения для восходящего и нисходящего канала связи нескольких версий Wi-Fi. Кроме того произвели замеры производительности платы Galileo в качестве промежуточного узла сети Wi-Fi.

В основу эксперимента легли два режима работы беспроводных точек доступа. Первый — “Инфраструктурный” — реализуется в большинстве коммерческих сетей Wi-FI. В таком режиме точка доступа — это центральный узел связи, соединяющий устройства в сети и выступающей вроде шлюза в интернет. В таком режиме точка доступа берет на себя все задачи по управлению сетью.

Второй режим — это «Ad-Hoc». Он не менее распространен и представляет из себя ячеистую сеть, где ни одна из точек доступа не является центровой. Все узлы равноправны и каждый берет на себя задачи хоста либо маршрутизатора. Узлы Ad-Hoc могут перемещаться, образуя так называемую мобильную сеть (Mobile Ad-hoc NETwork — MANET). Достоинство этого режима заключается в том, что соединение между узлами может быть динамически изменено при перемещении устройств. Но эффективная работа такой сети может сильно зависеть от алгоритмов маршрутизации, отвечающих за доставку пакет между узлами сети. Из-за динамического характера топологии сети «стоимость» пути между узлами должна периодически пересчитываться для поиска наилучших путей.

Для тестов в работу сети подключили два дополнительных устройства. В качестве узлов сети выступали два ноутбука с ОС Linux Ubuntu и Wi-Fi картой IEEE 802.11 a/b/g/n. На приемной стороне был установлен ноутбук с беспроводной картой Intel Centrino Advance-N 6230 и на другом конце ноутбук с картой Intel Dual Band 3160. Центральной частью системы всегда оставалась плата Intel Galileo, работающая в режиме AP (инфраструктурный режим), либо в качестве одного из промежуточных узлов (Ad-Hoc) между передатчиком и приемником. В последнем устройстве был использован протокол маршрутизации BATMAN, отлично зарекомендовавший себя. Получение метрик сети осуществлялось с помощью iPerf3. В этом эксперименте использовалась передача с постоянной скоростью между узлами сети со следующими параметрами: продолжительность передачи – 30 сек; скорость передачи: 1, 3, 5, 7, 9, 11 Мбит/сек; размер пакета: 512 и 1024 байта.

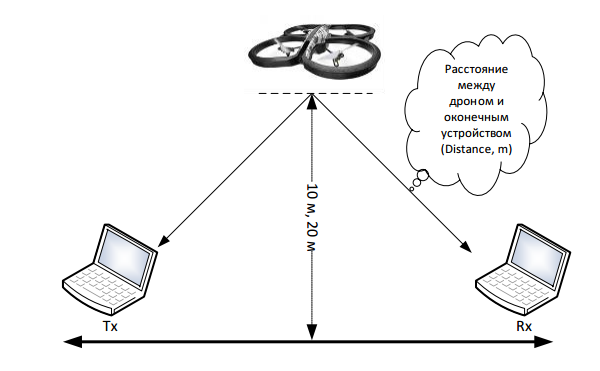

Измерения параметров реальной воздушной сети производились по следующей схеме:

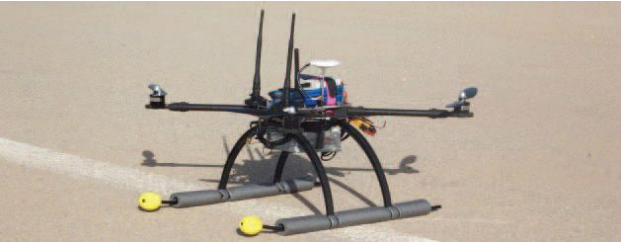

Два оконечных устройства постепенно удалялись друг от друга вдоль оси Х. В точках измеряли пропускную способность сети с помощью сетевого анализатора iPerf3, и максимальный уровень сигнала с помощью анализатора спектра Rohde&Schwarz FSH3. Квадрокоптер зависал на высоте 10 и 20 метров, на которых и производились измерения. Так выглядел беспилотник:


Радиус действия

Как мы уже отмечали в основе эксперимента проводилось измерение дальности связи и расчет покрытия согласно моделям распространения радиоволн «Free Space» (свободного пространства) и модель WINNER D1. Формулу Фрииса используют, когда нужно вычислить длину радиосигнала между передатчиком и приемников при отсуствии между ними препятствий.

Эта модель применяется только при расчете полей в дальней зоне, расчет производится по формуле:


Модель WINNER D1 — это стохастическая модель. Она учитывает потери в беспроводном канале связи. Определяется по формуле:


В ней неопределенные буквенные переменные имеют следующие значения A = 21.5, B= 44.2, и C = 20.

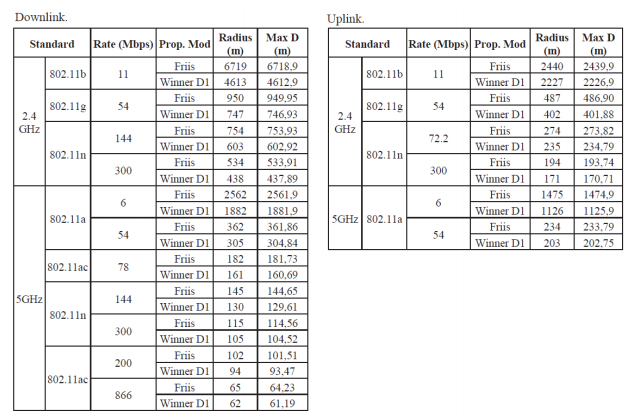

При расчетах мощность передатчика для Uplink и Downlink была принята равной 20 дБм (100 мВт). Расчет дальности связи производился для разных версий стандартов IEEE 802.11. В таблице ниже приведены результаты расчетов для нисходящего канала (Downlink) и для восходящего (Uplink). При расчетах было принято, что БПЛА находится на высоте 10 м.

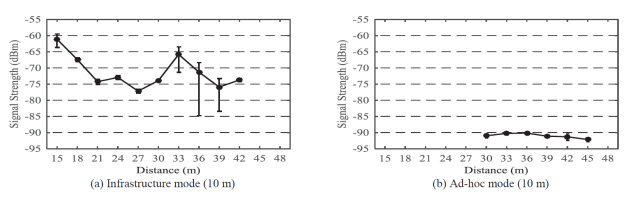

В реальном эксперименте оценивался уровень принимаемого сигнала. На рисунке ниже приводится уровень сигнала в зависимости от расстояния для инфраструктурного режима работы (слева) и режима Ad-hoc (справа) при работе дрона на высоте 10 метров.


Те же экспериментальные данные но для работы дрона на высоте 20 метров:


По результатам видно заметное различие между теоретическими и полученными на практике значениями. Они вызваны множеством дополнительных факторов. Однако в целом же уровень принимаемого сигнала значительно выше сигнала, полученного в Ad-hoc. На рисунках b и d изображено меньше измеренных контрольных точек, так как фиксировались только те измерения, которые были получены при работе беспилотника в качестве промежуточной точки между двумя оконечными устройствами. Результаты, полученные при непосредственном подключении передатчика и приемника ноутбука, в расчет не брались. Другими словами, когда расстояние между конечными точками доступа было меньше 60 метров (для высоты дрона 10 метров) или 80 метров (для высоты 20 метров), квадрокоптер не выступал в качестве промежуточного устройства в режиме Ad-hoc.

Скорость передачи данных

Для оценки производительности инфраструктурного режима работы и режима Ad-hoc с точки зрения максимальной пропускной способности использовалась программа iPerf, с помощью которой запускались пакеты между оконечными точками доступа. Первые измерения провели в лабораторных условиях. Мерялась скорость в нескольких режимах работы и пакетах размером 512 и 1024 байт.


Следующие измерения провели в реальных условиях. Скорость в инфраструктурном режиме выше скорости в Ad-hoc сети.

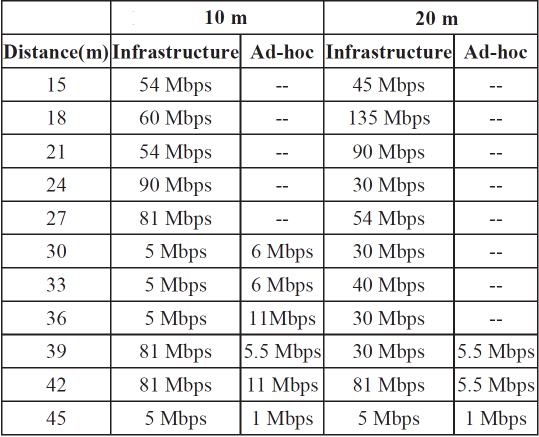

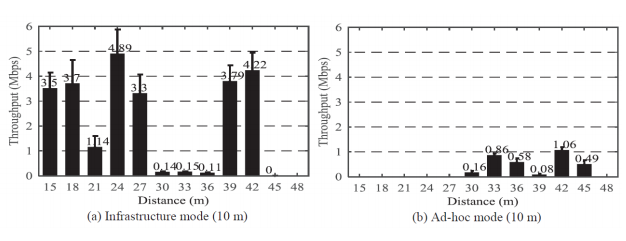

Для инфраструктурного режима работы (слева) и режима Ad-hoc (справа) при работе дрона на высоте 10 метров:


Те же экспериментальные данные но для работы дрона на высоте 20 метров:


Максимальная скорость передачи данных по Wi-F различна в зависимости от версии стандарта 802.11. Главным образом она определяется методами модуляции, шириной канала, количеством пространственных потоков, кодированием и методами расширения спектра.

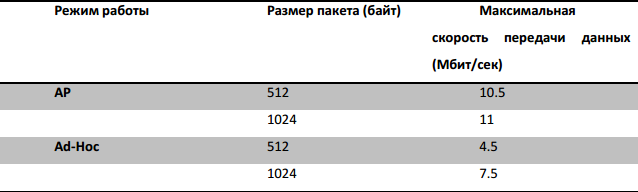

Максимально достижимые скорости для рассматриваемого эксперимента приведены ниже:


Увеличение расстояния влияет на качество связи. В свою очередь это вынуждает сетевые карты прибегать к более консервативным методам модуляции и уменьшению скорости передачи данных. В инфраструктурном режиме получается выдерживать более высокие скорости передачи.

Выше в ходе экспериментов было наглядно показано какие возможности открываются при использовании квадрокоптеров для развертки беспроводных автоматически конфигурируемых mesh-сетей. С развитием технологий связи и беспилотных летательных аппаратов возможностей для развития именно такого способа построения сети станет в разы больше
