Строительные 3D-принтеры и наш опыт работы с ними

в 13:45, , рубрики: Блог компании Top 3D Shop
Строительные 3D-принтеры и наш опыт работы с ними - 1

3D-печать в строительстве

Строительные 3D-принтеры представляют собой инженерные устройства, создающие конструктивные элементы зданий, малые архитектурные формы или целые строения послойно — так же, как любой 3D-принтер печатает объекты из пластика или другого материала.

Строительные 3D-принтеры и наш опыт работы с ними - 2

От обычного 3D-принтера строительный отличается используемым материалом и размерами — рабочей поверхностью ему служит участок стройплощадки или цеха, а печатает он цементной смесью.

Строительные 3D-принтеры и наш опыт работы с ними - 3

Есть и конструктивные отличия, обусловленные спецификой материала — в частности, в строительном 3D-принтере нет необходимости в нагревающем элементе. Такие аппараты позволяют быстро и без лишних сложностей печатать объекты почти любых заданных форм, для обычного серийного строительства просто невозможных, с использованием стандартных смесей.

Строительные 3D-принтеры и наш опыт работы с ними - 4

Начало

Нам интересно любое перспективное применение 3D-принтеров, так что, как только в сети начала появляться информация о применении 3D-печати в строительстве, мы оперативно нашли занятых этим людей и договорились о сотрудничестве. Особенно приятно было узнать, что в России есть компании, основательно занимающиеся строительными 3d-принтерами, и производят очень качественный продукт.

Строительные 3D-принтеры и наш опыт работы с ними - 5

В России пионером 3D-печати в коммерческом использовании стала фирма СпецАвиа. Её персоналом был разработан и опробован прототип строительного 3D-печатного аппарата и осуществлена пробная печать.

Строительные 3D-принтеры и наш опыт работы с ними - 6

Мы договорились о сотрудничестве, и командировали сервисного инженера в Ярославль для обучения, где тот узнал много полезного. В программу обучения вошли, в частности:

  • Краткий вводный курс по интерфейсу и функционалу управляющего софта
  • Инструктаж по алгоритму работы в программе SheetCam, конвертирующей файлы в послойный формат воспринимаемый принтером
  • Инструктаж по управлению принтером в программе Mach 3, непосредственно в процессе печати
  • Калибровка — выставление нулевых точек в разных областях печатного поля
  • Регулировка подачи бетона во время печати
  • Инструктаж по эксплуатации и сервису механической части принтера
  • Решение возможных неисправностей
  • Подготовка рабочих смесей

Строительные 3D-принтеры и наш опыт работы с ними - 7

Первые шаги на практике

Получив первый заказ в этой области, мы отправили нашего сотрудника к покупателю — в Казахстан, для установки первого строительного 3D-принтера S-6045 и обучения персонала заказчика работе с ним.

Перед отправкой оборудования необходимо убедиться в надежности упаковки. Транспортные компании не всегда бережно обращаются с грузами, лучше лишний раз не рисковать — в нашем случае, при перевозке лишь отошло несколько контактов, но и это стоило нервов и нескольких часов времени, о чём ниже. Если же при перевозке что-то сломается, издержки могут быть значительно серьезнее.

Строительные 3D-принтеры и наш опыт работы с ними - 8

В первые дни командировки наш сотрудник сверял комплектность доставленного оборудования, производил замеры помещения для расчета установки, согласовывал с представителями заказчика расположение будущего принтера, вводил их в курс запланированных работ и начал установку.

Строительные 3D-принтеры и наш опыт работы с ними - 9

Была сделана разметка под установку и высверлены отверстия в полу под стойки.

Строительные 3D-принтеры и наш опыт работы с ними - 10

После проведения подготовительных работ и установки стоек настала очередь монтажа несущих балок. Элементы конструкции весьма увесистые и для такой работы нужно несколько человек, о чём тоже лучше договориться с заказчиком заранее, иначе неизбежны проволочки. Люди, в конце концов, нашлись и всё было сделано.

Строительные 3D-принтеры и наш опыт работы с ними - 11

Ещё одна сложность, которая может возникнуть при установке строительного 3D-принтера — неровный пол. При отсутствии ровной плоскости качество печати вряд ли будет хорошим. Очевидный выход из этой ситуации — выравнивание пола, — на этапе установки принтера вряд ли возможен. На это просто нет времени.

Именно такой сюрприз, а именно — значительный крен пола, мы и обнаружили проведя нивелировку.

Строительные 3D-принтеры и наш опыт работы с ними - 12

Было решено сварить рамки из стального профиля, которые компенсировали бы неровность.

Строительные 3D-принтеры и наш опыт работы с ними - 13

Это тоже заняло некоторое время. В конце концов, был привезен необходимый профиль, должным образом нарезан и сварен.

Строительные 3D-принтеры и наш опыт работы с ними - 14

Для установки выравнивающих рамок, смонтированные уже стойки с балками пришлось поднимать строительным краном.

Строительные 3D-принтеры и наш опыт работы с ними - 15

Были смонтированы суппорты и подшипники для них, после чего пришла очередь портальной балки. Тут снова пригодилась помощь строительного крана, но с ним пришлось повозиться — из-за конфигурации помещения и особенностей конструкции крана, пришлось подниматься к потолку и отключать концевики, ограничивающие его, крана, подвижность. Потолок там около 15 метров.

Строительные 3D-принтеры и наш опыт работы с ними - 16

Монтаж стрелы экструдера и управляющих ею эксцентриков занял некоторое время — сварные швы на самой стреле мешали соединению со стыковочными пазами платформы. Пришлось выравнивать с помощью болгарки.

Строительные 3D-принтеры и наш опыт работы с ними - 17

На заключительном этапе были подтянуты все соединения, смонтирован экструдерный бункер и опциональная часть конструкции — бетономешалка.

Строительные 3D-принтеры и наш опыт работы с ними - 18

Подключение цепей питания и управления не сразу прошло гладко. Однако, на письмо с запросом, отправленное в Ярославль, в СпецАвиа отреагировали оперативно, предоставив все необходимые рекомендации по подключению, несмотря на закончившийся уже рабочий день.

Строительные 3D-принтеры и наш опыт работы с ними - 19

В ходе проверки выяснилось, что при транспортировке отошли контакты на одной из плат системы. После восстановления контактов всё заработало.

Строительные 3D-принтеры и наш опыт работы с ними - 20

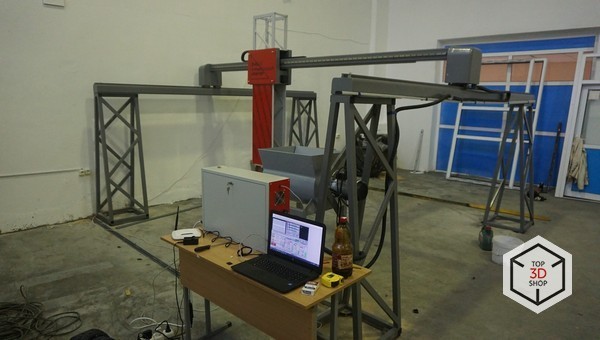

После подключения и проверки соединения были смонтированы пресс-масленки на все подшипники, защитные щитки эксцентриков стрелы и комплектные таблички, на чём непосредственно монтаж и завершился.

Строительные 3D-принтеры и наш опыт работы с ними - 21

Далее — установка и настройка программного обеспечения, проверка функционала. Монтаж подложки для свисающих проводов соединяющих подвижные части — она не предусмотрена комплектом поставки, но мы идем навстречу клиентам.

Строительные 3D-принтеры и наш опыт работы с ними - 22

Обучение персонала заказчика обращению с принтером в процессе пробного запуска.
Заказчик решил испытать смесь собственного авторства, вопреки нашим рекомендациям. Что ж, хозяин — барин. Раствор, вполне ожидаемо, пополз. Однако, сам принтер работает штатно и к нам никаких претензий нет.

Строительные 3D-принтеры и наш опыт работы с ними - 23

В процессе обучения персонала клиента работе с программным обеспечением, мы хотели продемонстрировать работу 3D-принтера с правильной смесью, но ингредиентов для новой смеси не оказалось.

Кстати, о смесях:

Обучение персонала и сдача объекта прошли максимально позитивно. Представители заказчика остались полностью удовлетворены поставленным и установленным оборудованием и довольны сотрудничеством.

Строительные 3D-принтеры и наш опыт работы с ними - 24

Это был полезный опыт. Мы обозначили для себя несколько граблей, на которые второй раз уже не наступим — а это сделает дальнейшую работу приятнее и эффективнее. Несомненно, строительное 3D-печатное оборудование — это очень интересная область деятельности, как в части получаемого результата, так и в том, что требует максимум изобретательности и нестандартного подхода от занимающихся ею.
