Обручальное кольцо светится, если взять за руку

Американский инженер Бен Коукс (Ben Kokes), собираясь предложить руку и сердце любимой девушке, своими руками смастерил обручальное кольцо с резонансным трансформатором и тремя маленькими светодиодами среди драгоценных камней. Идея в том, что кольцо невесты начинает светиться, если жених берёт её за руку.

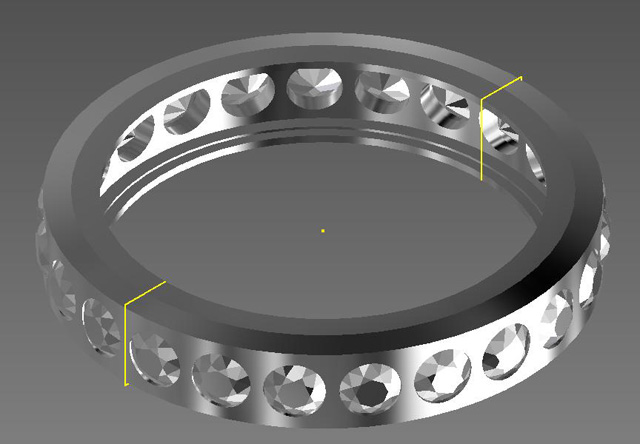

Весь процесс задокументирован в блоге автора. Первым делом проект создаётся в программе AutoCAD для 3D-моделирования: нужно рассчитать, чтобы после добавления деталей кольцо вышло правильного внутреннего диаметра, размеры камней и углублений под них, а также расстояние между углублениями.

Обручальное кольцо светится, если взять за руку

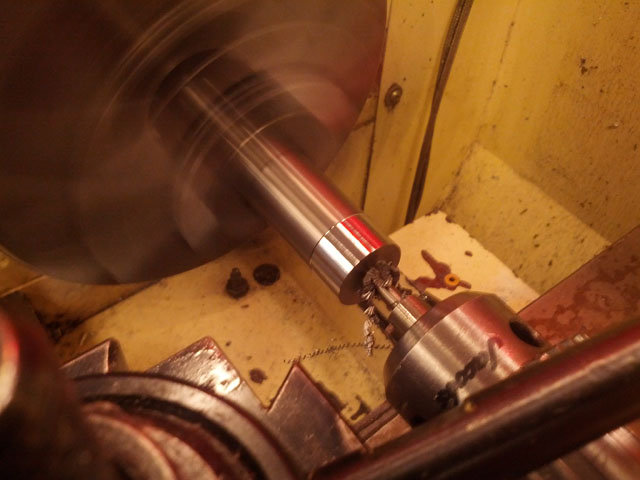

Кольцо нужного диаметра вытачивается из титановой болванки.

Обручальное кольцо светится, если взять за руку

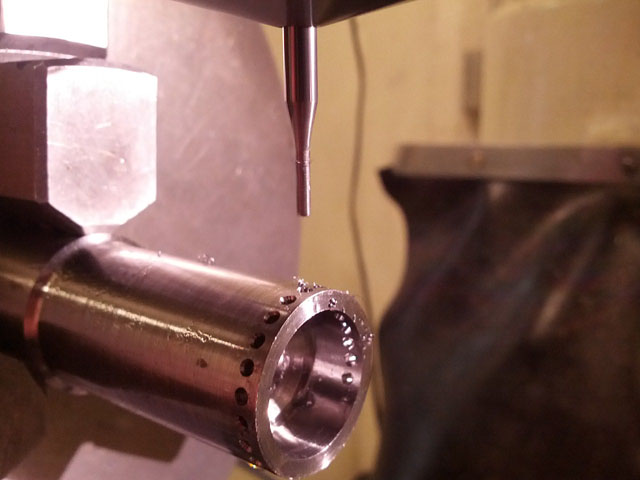

Сверлом делаются углубления для драгоценных камней.

Обручальное кольцо светится, если взять за руку

Заготовка отрезается и полируется.

Обручальное кольцо светится, если взять за руку

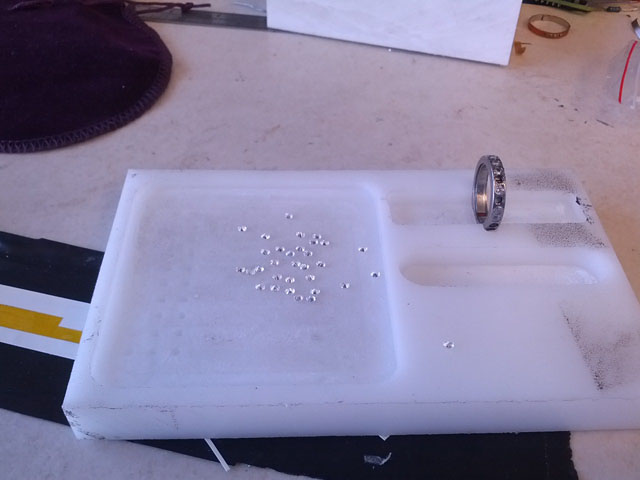

Затем аккуратно приклеиваются камни.

Обручальное кольцо светится, если взять за руку

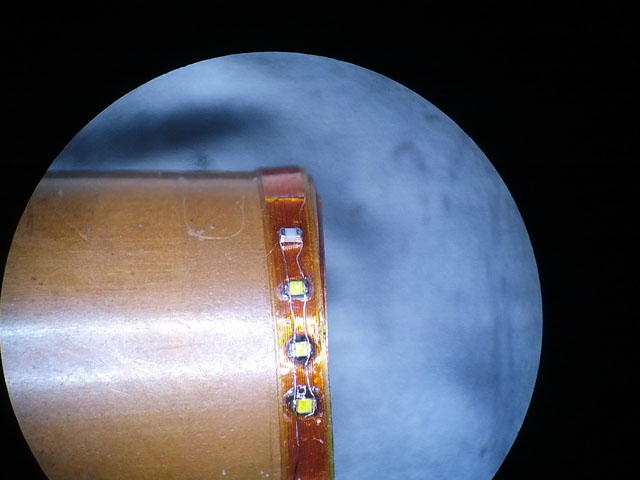

Чтобы сделать подсветку, автор реализовал резонансный трансформатор, который осуществляет беспроводную передачу энергии между двумя обмотками, каждая из которых включена в колебательный контур на близких резонансных частотах. Бен Коукс внедрил в кольцо медную обмотку с конденсатором, к цепи параллельно подключены три светодиода. С конденсатором на 820 pF резонансная частота составила 1,5 МГц.

Обручальное кольцо светится, если взять за руку

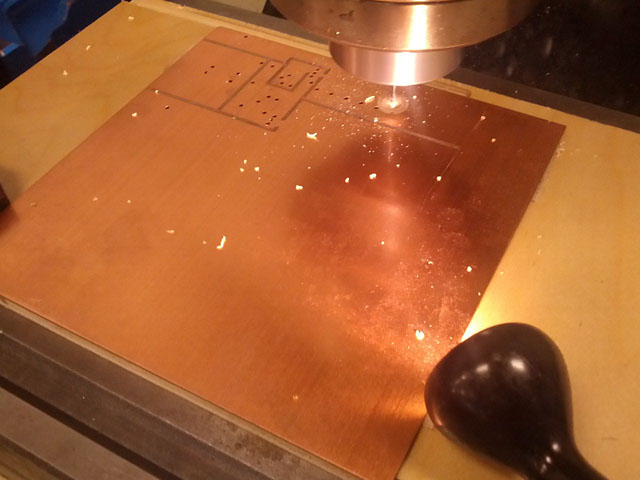

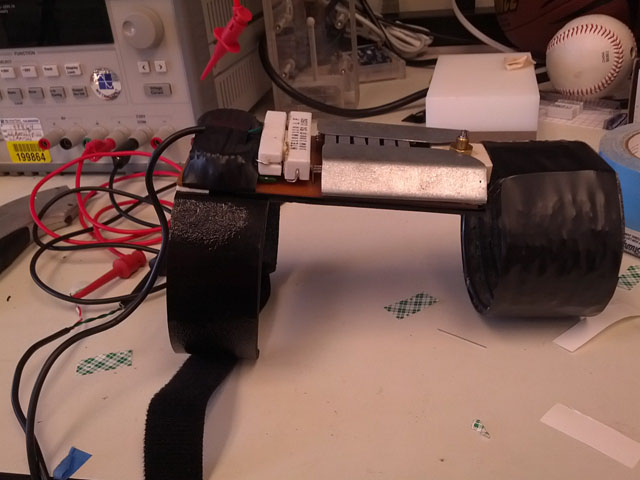

Обмотку-передатчик с источником питания жених должен носить на руке. Дизайн передатчика позаимствован здесь. Прибор вышел довольно массивным, но его всё-таки можно незаметно спрятать в рукав.

Обручальное кольцо светится, если взять за руку

Обручальное кольцо светится, если взять за руку

Обручальное кольцо светится, если взять за руку

Обручальное кольцо светится, если взять за руку

Эффект показан на видео.

В блоге Коукса есть пошаговая инструкция, как выточить такое кольцо заданного диаметра, сделать углубления под камни и т.д.

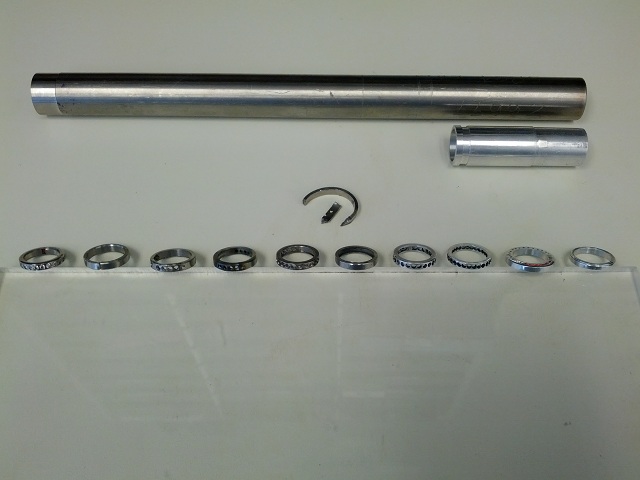

Вся работа заняла у автора пять месяцев: с января по май 2013 года. Было опробовано несколько вариантов крепления камней и толщины кольца. Множество тестовых версий кольца пришлось выкинуть.

Обручальное кольцо светится, если взять за руку

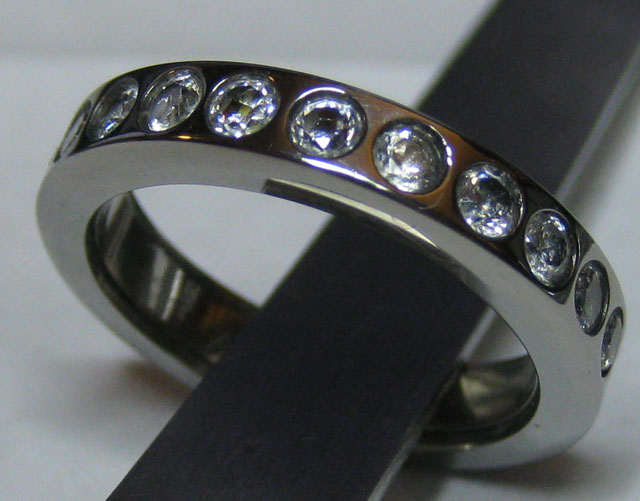

Готовый результат крупным планом.

Обручальное кольцо светится, если взять за руку

P.S. Автор хотел удивить девушку светящимся кольцом, а на следующий день пойти с ней в ювелирный салон и купить что-нибудь более солидное. К его удивлению, девушка отказалась менять украшение и только попросила чуть увеличить диаметр: палец оказался 15,72 мм, а не 15,6 мм, как предполагал Бен, так что кольцо вышло чуть тесноватым.
