PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 1Всем привет!
Не так давно на Geektimes была статья Сергея Грищенко про линейку радиолюбителя и краудфандинг во Вконтакте. Его опыт сподвиг меня на реализацию идеи настольного календаря в виде кубика из текстолита. В первую очередь для себя, а попытаться запилить краудфандинг было дело десятое.

Забегу наперед и скажу, что краудфандинга не получилось в принципе и статья даже не об этом. Получается слишком дорого для безделушки, служащей подиумом для резиновой утки. Статья получилась о некоторых аспектах превращения идеи в жизнь, которые могут оказаться полезны случайному читательу. Кому интересно, прошу под кат.

Идея
Честно говоря, даже сама идея принадлежит не мне. Подобный кубик я увидел на одном из стендов выставки ЭкспоЭлектроника 2016 в марте месяце. Уже и не вспомню от какой компании был этот стенд, возможно малоизвестные китайские производители печатных плат, кубик был на английском языке.
Идея мне понравилась. У кубика 6 граней, в году 12 месяцев, текстолит я люблю. Все сходится. Можно поставить на рабочий компьютер под желтого утенка и крутить в руках, мечтая об отпуске.

Проработка идеи
Первым делом начал думать над конструкцией самого кубика. Всего было три варианта.
Назовем их «детский», «на винтах» и «ёжик».

PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 2PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 3PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 4

Вариант детского кубика показался ненадежным в силу того, что толщина текстолита в разы меньше и он не такой пластичный. Небольшая погрешность при производстве и кубик развалится.
Идея варианта на винтах мне нравится до сих пор, но проблемой оказалось найти внутренние угловые вставки, к которым эти самые винты можно прикрутить.
Вариант ежика я увидел на той самый выставке, на нем и остановился. Начал прорабатывать всевозможные варианты. У меня получилось три различных грани, контура которых выглядят так:

PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 5PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 6PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 7

Скрытый текст
Стыдно признаться, но моделировал конструкцию я в мебельном редакторе… А что?! Очень легко и выглядит наглядно.

Подготовка к производству
Итак, для того, чтобы собрать кубик необходимо заказать грани различных видов. Таких граней у меня получилось три. Рисуем их двусторонними (Январь-Июль), (Февраль-Август) и (Март-Сентябрь). Смотри фото выше.
Размер куба выбран 5х5х5см в силу того, что это самый дешевый вариант у китайцев. Резонит не рассматривался из-за цены подготовки к производству, на макетном образце это не выгодно.

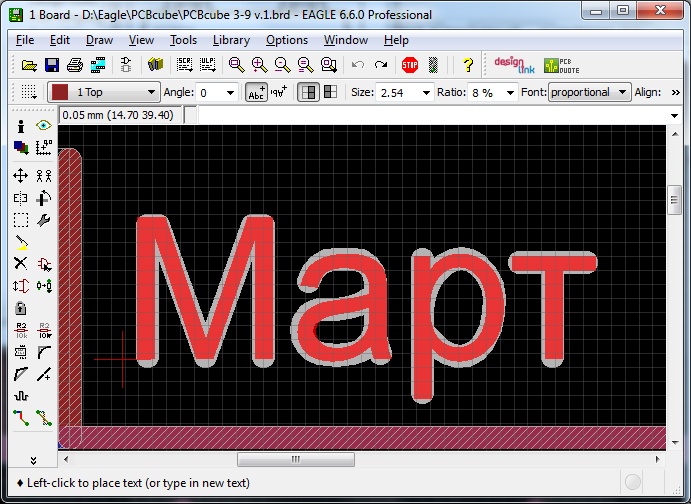

Разводку делал в Eagle Cad. Первое, с чем столкнулся, это отсутствие векторного шрифта русского языка, а отправлять русский Proportional шрифт китайцам сами понимаете гиблое дело. Выход был такой:

PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 8

Т.е пишем Proportional текст нужного размера, а потом просто обводим его инструментом Wire на нужном нам слое (в данном случае это слой шелкографии). Так же можно создать библиотеку элементов, где отдельный элемент будет обозначать свою букву, а потом просто собирать из них текст. Костыли, а что поделать? Кто знает решение лучше, буду очень рад его услышать. Смена САПР не считается.

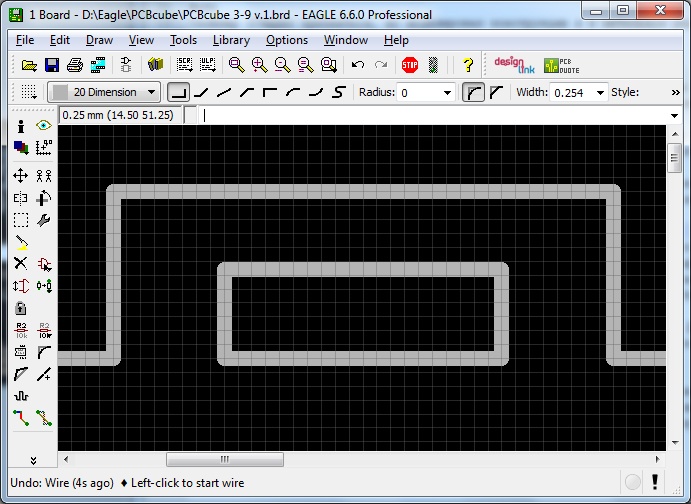

Второй момент, на который я обратил внимание, это крепежные отверстия. Дело в том, что если оставить отверстия и контур платы с прямыми углами, то кубик собрать вряд ли получится:

PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 9

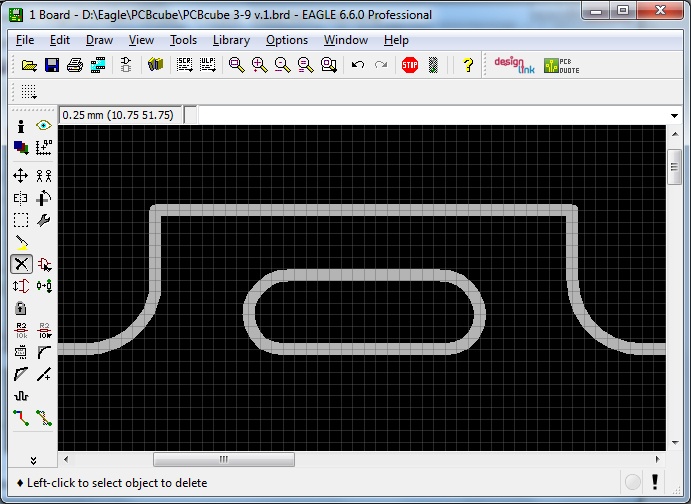

А все вот почему. При производстве используется фреза, которая имеет некий диаметр. Более того, в разных местах используются фрезы различного диаметра. Отсюда получаем, что прямого угла у нас никогда не получится, и в жизни мы получим что-то подобное:

PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 10

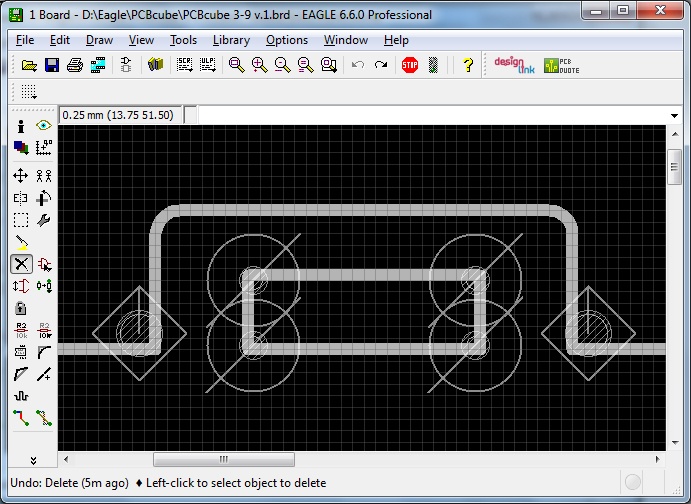

Чтобы этого не произошло, в углах добавляем сверловку отверстий, причем диаметр сверловки будет разный, в зависимости от размеров фрезы. Я общался с саппортом и выяснил у них диаметры фрез, которыми будут делать мой заказ. Логично, что основной контур платы делают большой фрезой, а отверстия в плате уже более маленькой. На itead минимальный диаметр фрезы 0.8мм.

PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 11

Заказ

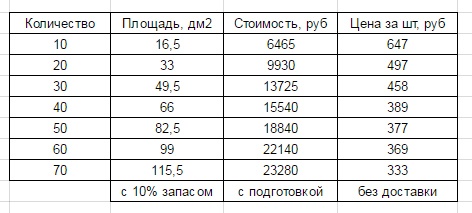

За три различных заказа 10 плат 5х5см вместе с доставкой у меня вышло около $40. Таким образом, чтобы собрать 10 кубиков, придется выложить $80. Получается чуть более 500руб за штуку. Вердикт — дорого. Смотрим в сторону Резонита:
PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 12

Хоть сколько-нибудь существенный выигрыш в цене можно будет получить при заказе от 40шт.
А еще надо учитывать стоимость отправки мелкого пакета Почтой России, шесть плат уже просто так в почтовый конверт не положишь, как это можно было сделать с PCB линейкой.

Результаты

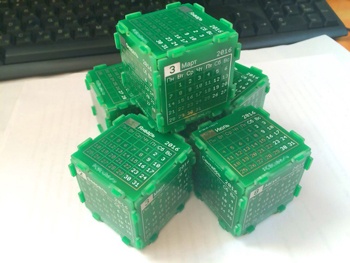

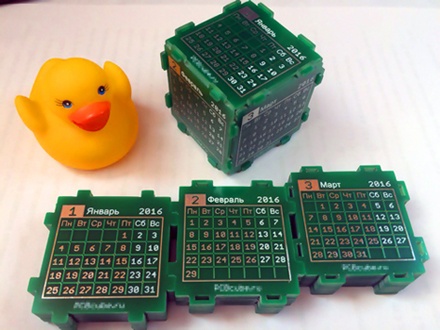

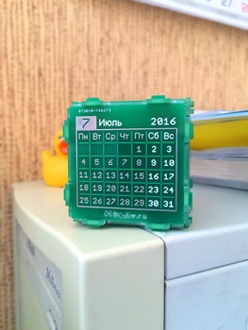

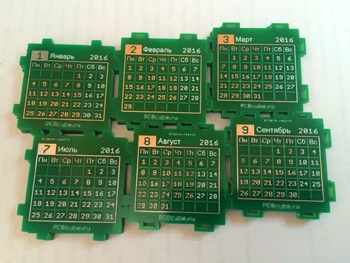

PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 13 PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 14

PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 15 PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 16
Результатом доволен, кубик приятно держать в руке. Какой-то практической ценности, кроме настольного календаря и подставки под утенка, он не имеет.

Первые отзывы
PCB Cube — настольный календарь или абсолютно нежизнеспособная идея - 17Первый раз показать куб людям я решил в уже знакомом сообществе Товары из Китая Радиолюбителю, благодаря которому в свет вышла линейка PCB Ruler. Админ достаточно легко пошел на контакт, сразу проникся идеей и согласился помочь.

Создали обсуждение и пост на стену. Самым первым вписался Сергей, автор линейки PCB Ruler, но критической массы для первого заказа собрать так и не удалось. Основной аргумент в том, что это дорого для такой безделушки, дешевле сделать из фанеры и т.п
Да, я это понимал и раньше.

Зачем все это?!
Сергей в эпилоге своей истории выразил надежду на то, что статья вдохновит кого-нибудь на создание своих проектов. Вдохновила! Пусть не на совсем удачный проект, но зато для себя.
Спасибо, что дочитали до конца.

При написании статьи ни одна резиновая уточка не пострадала.
