Моддинг импульсного блока питания ARPV-SC1E-12005T

в 21:48, , рубрики: Моддинг, Электроника для начинающих, метки:

Купил как-то сей блок питания, долго валялся и решил его приспособить, однако выходные 12В никак не устраивали моим потребностям. Было решено его переделать.
Моддинг импульсного блока питания ARPV SC1E 12005T

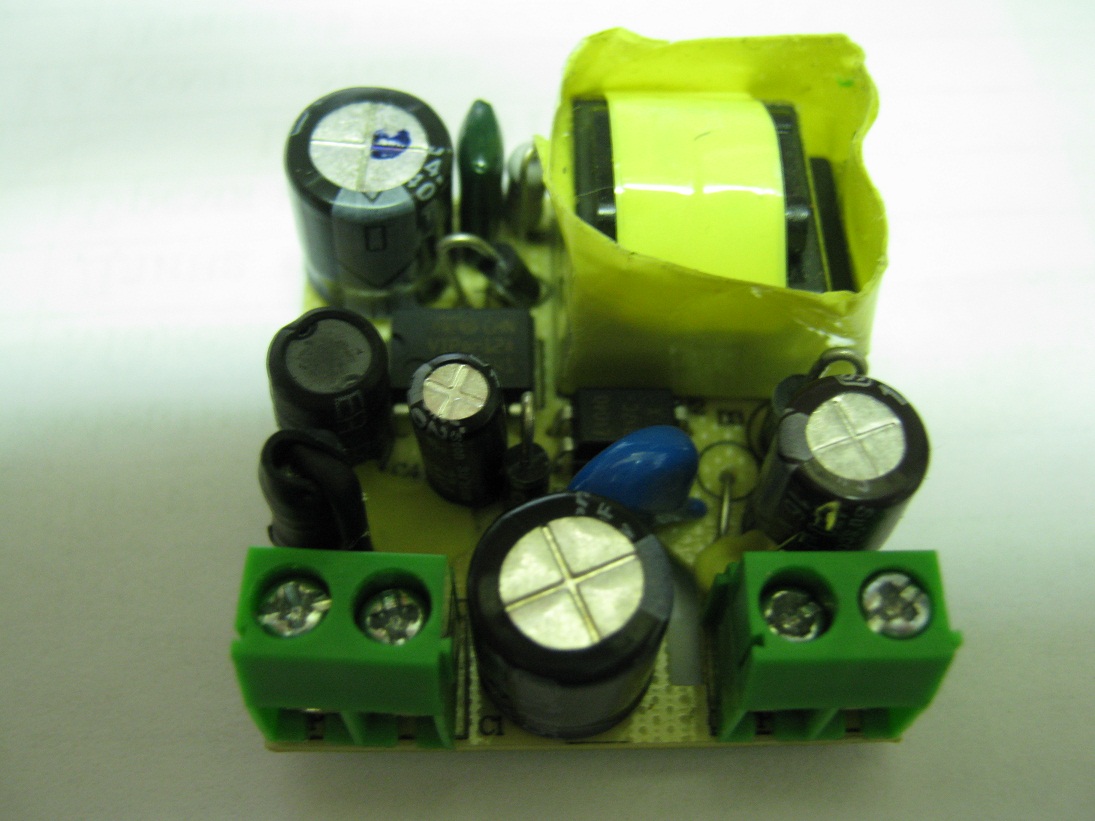

Фото внутренностей:
Моддинг импульсного блока питания ARPV SC1E 12005T
Моддинг импульсного блока питания ARPV SC1E 12005T
Ссылка на документацию по данному блоку питания.

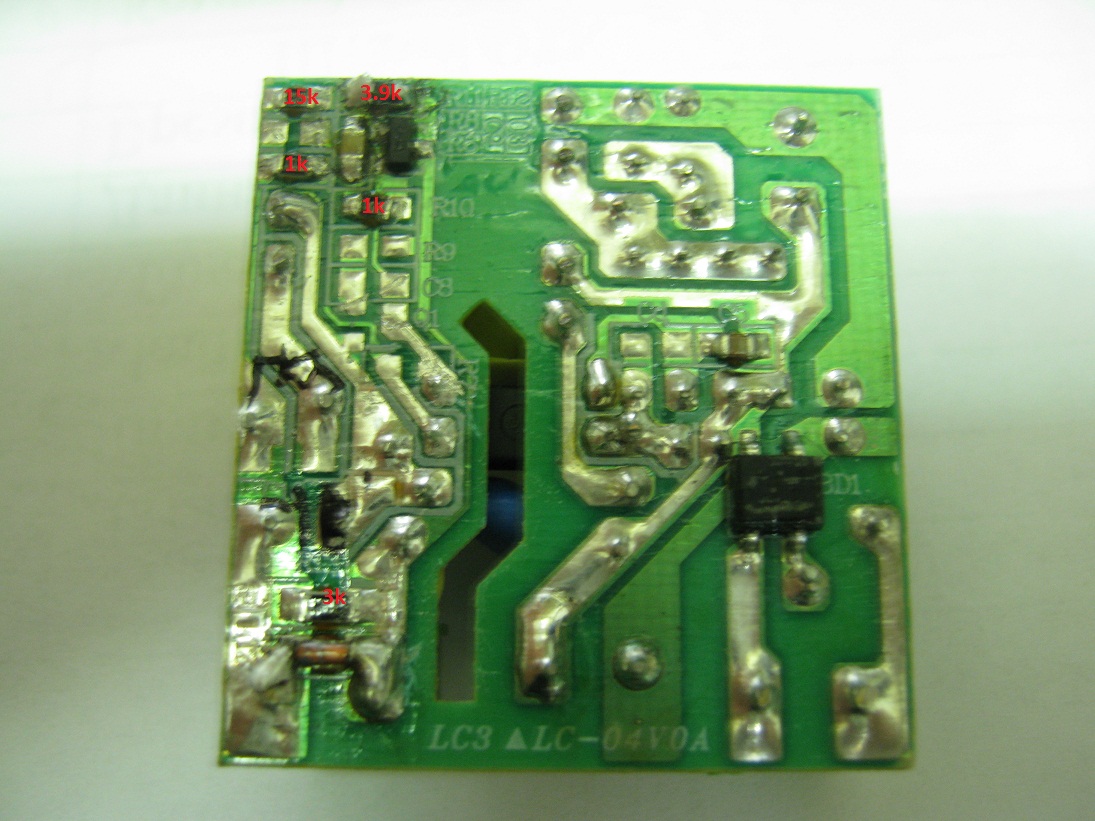

Сначала необходимо было разобраться что он из себя представляет, для этого пришлось нарисовать принципиальную схему. Сложность прозвонки, а без нее очень тяжело отследить куда идет дорожка, заключалась в том, что плата была покрыта лаком, и приходилось скальпелем снимать его. В итоге получилась примерная картина:
Моддинг импульсного блока питания ARPV SC1E 12005T
Первичную цепь рассматривать в данном случае, имхо, нет смысла…

Итак, напряжение на вторичной цепи напрямую зависит от обратной связи(ОС) на светодиоде оптопары, которая задается делителем на базе транзистора.

Для увеличения напряжения необходимо:
1) Уменьшить сопротивление нижнего резистора делителя R12(3.9кОм)
2) Иметь ввиду, что фильтрующий конденсатор рассчитан на 16В, а значит при напряжении выше 16В подобать конденсатор соответствующего вольтажа
3) На выходе схемы стоит стабилитрон около 14.8В(было определено эмпирически), значит либо выпаять(он защитный, от перенапряжения) либо заменить большим номиналом

Для уменьшения напряжения:
1) Увеличить сопротивление нижнего резистора делителя R12(3.9кОм)
2) Пропускаем
3) Также заменяем на необходимый стабилитрон или выпаеваем

Стоит иметь ввиду, что при увеличении напряжения, выходной ток уменьшается, в каком соотношении сказать не могу, можно исходить из P=UI, но не уверен, что все так просто… Можно говорить и об увеличении выходного тока при уменьшении напряжения, но опять таки — все на ваш страх и риск.

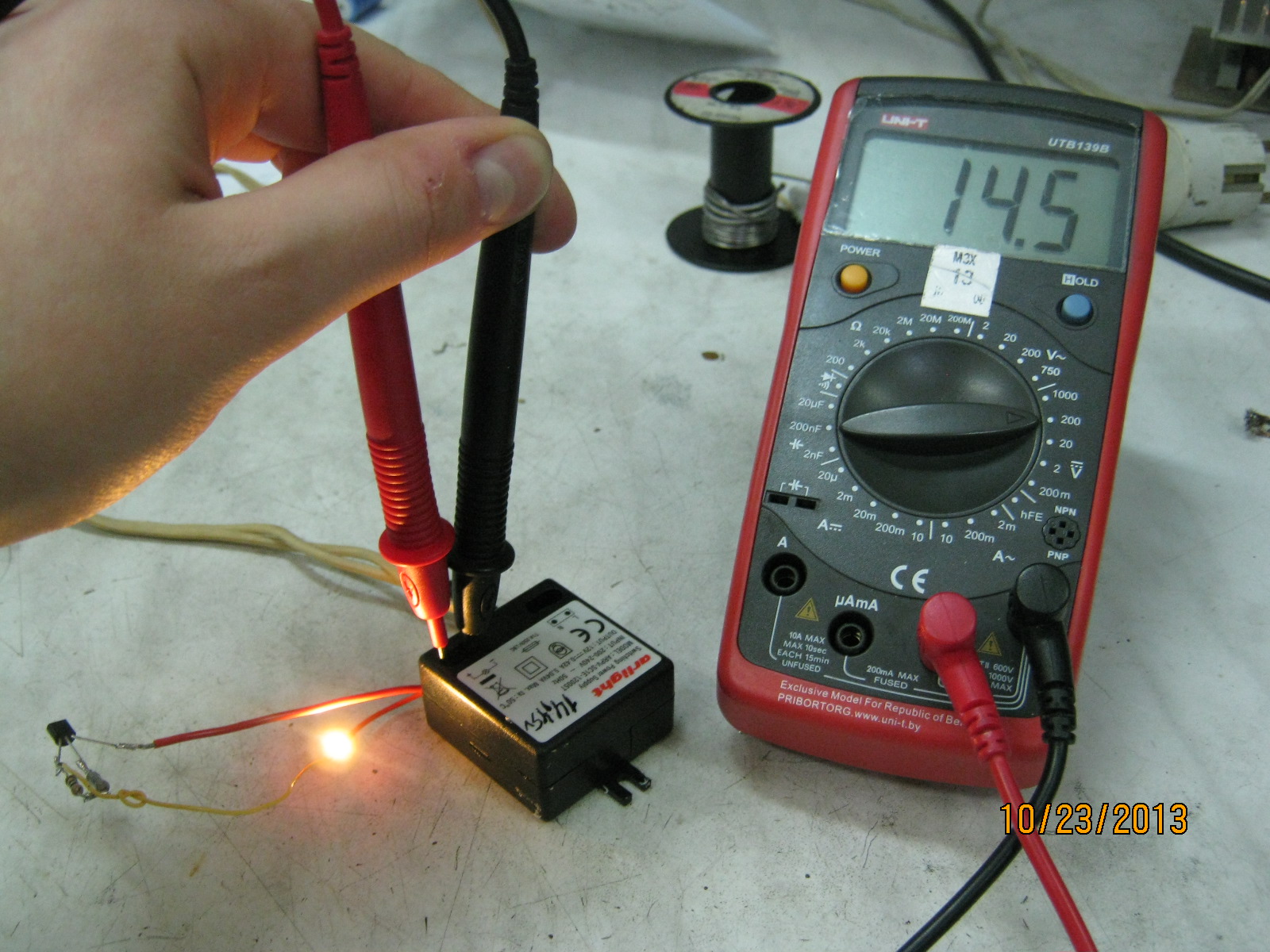

Мне необходимо было выходное напряжение 14.5В, для этого в параллель резистору 3.9кОм я впаял резистор 15кОм, в итоге сопротивление стало ~2.7кОм а выходное напряжение 14.5В — профит!
