3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

О 3D-ручках, то есть миниатюрных 3D-принтерах, при помощи которых можно создавать небольшие фигурки и надписи, мир услышал не так давно. Вероятно, что-то подобное существовало, но популярными такие устройства стали после появления 3D Doodler.

Как только информация об этом устройстве просочилась в Сеть, сразу появились предприимчивые жители Поднебесной, которые создали аналог, запустив его в продажу еще до выхода 3D Doodler.

С тех пор появилось немало схожих моделей и откровенных клонов. Кстати, наиболее оригинальный аналог, на мой взгляд — тот, о котором писали на Хабре. Ну, а информация о прочих модификациях 3D ручек — ниже, здесь рассмотрены наиболее известные на данный момент устройства.

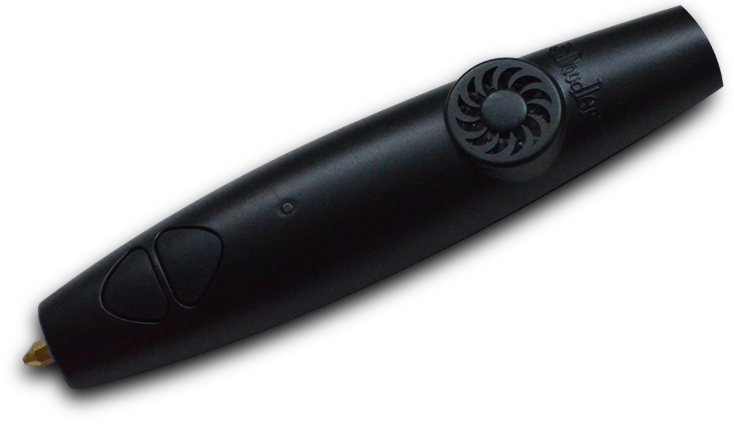

3Doodler

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

Эта ручка уже описывалась на Хабре, включая unboxing-обзор, плюс интервью с авторами проекта. Поэтому повторяться не стоит, укажем только основные характеристики ручки, функциональность, ну, и пару видео.

Чтобы такое создать, нужна не только 3D-ручка, но и очень, очень ровные руки вкупе с живым воображением + много часов тренировок.

Функциональность, дизайн и возможности

Устройство использует 3мм стики пластика PLA и ABS, с разогревом их до 240 градусов Цельсия. Есть несколько функциональных кнопок, для включения/выключения устройства, переключения режимов мощность с режимами OFF, PLA и ABS.


Ролик с Kickstarter (кстати, за первые несколько часов ручка собрала около миллиона долларов)

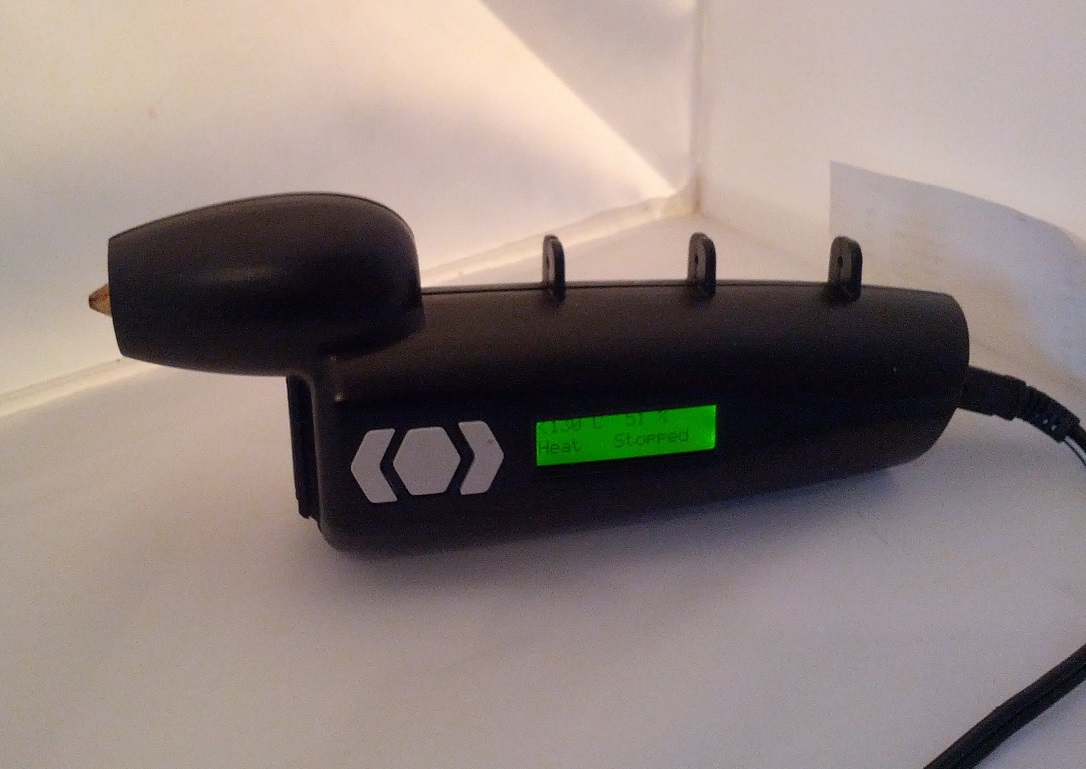

Самое интересное, пожалуй (и то, что отсутствует у клонов) — это крепление для кронштейна, а также 3-пиновый порт. При помощи такого крепления можно присоединять 3Doodler к ЧПУ-станкам для более продвинутого, чем в случае «ручного» режима, использования устройства.

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

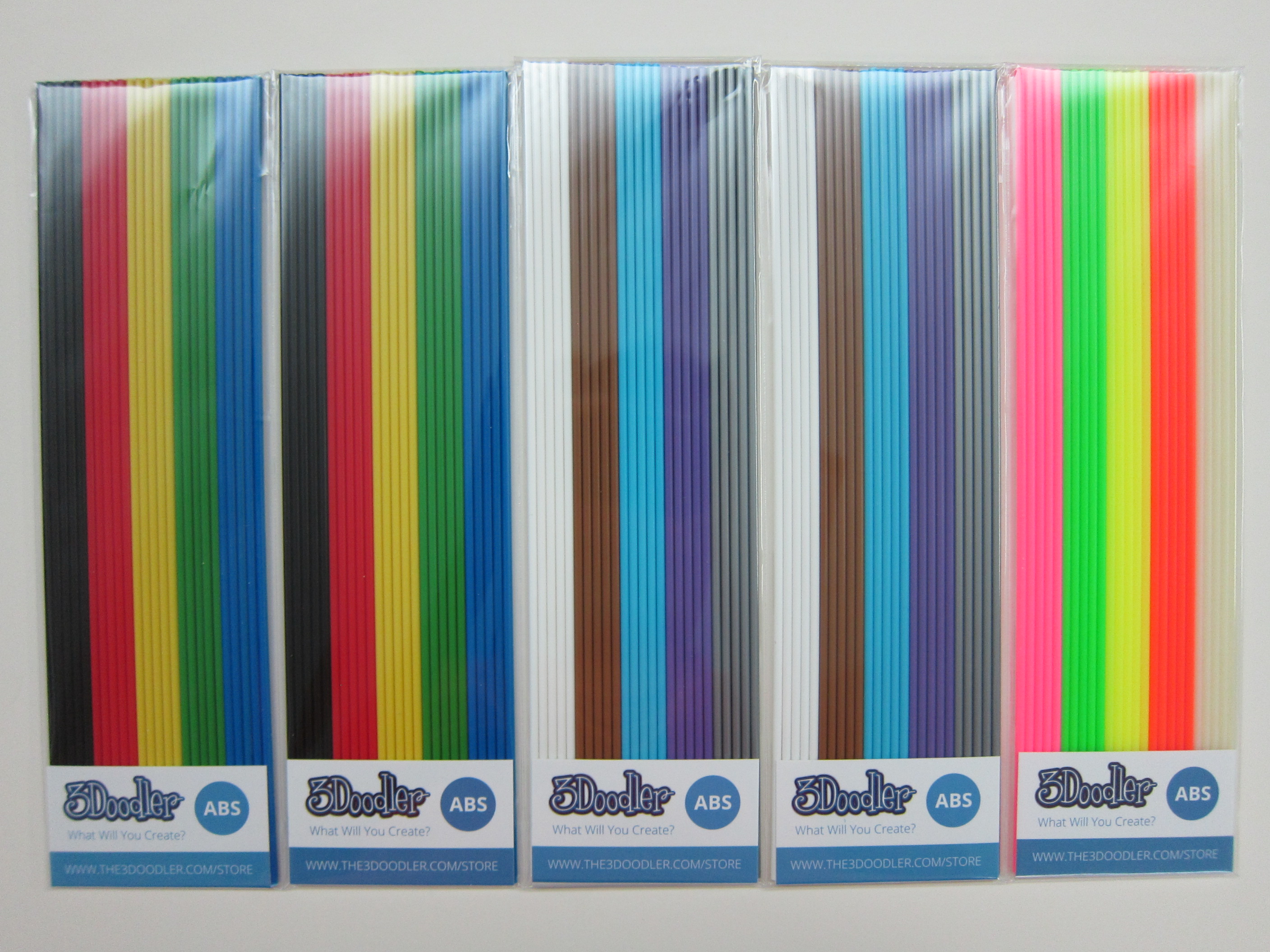

Пластик для 3Doodler

Характеристики

  • Размер ручки: 180 х 24 мм
  • Вес: 200 г
  • Совместимость с розетками: 110 или 240 V
  • Рабочая температура: 270 C
  • Пластик: 3.00 мм, ABS и PLA

Цена и комплектация

  • 3D-ручка 3Doodler
  • Блок питания на 220 В
  • 2 набора пластика ABS или 2 набора пластика PLA по 25 стержней для трехмерной печати

Заказать ручку можно у производителя за 99 долларов США. В РФ заказать ручку можно за 4990 рублей у Madrobots.

LIX Pen

www.jackermag.com

Эта 3D ручка позиционируется, как самая маленькая в мире ручка для работы с пластиком. На Kickstarter устройство собрало 731690 фунтов стерлингов вместо планируемых 30 тысяч. Кампания была завершена 29 мая, совсем недавно.

Функциональность, дизайн и возможности

Ручка действительно очень невелика, но, насколько можно судить, она не менее функциональна, чем ее «взрослые собратья.

LIX - самая маленькая 3D-ручка в мире для рисования в воздухе-1

К сожалению, материала хватает всего на 2 минуты рисования, пластик для ручки поделен на прутки небольшой длины (около 10 сантиметров).

Кстати, ручка подключается не к сети, а к обычному USB-порту компьютера или ноутбука.

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

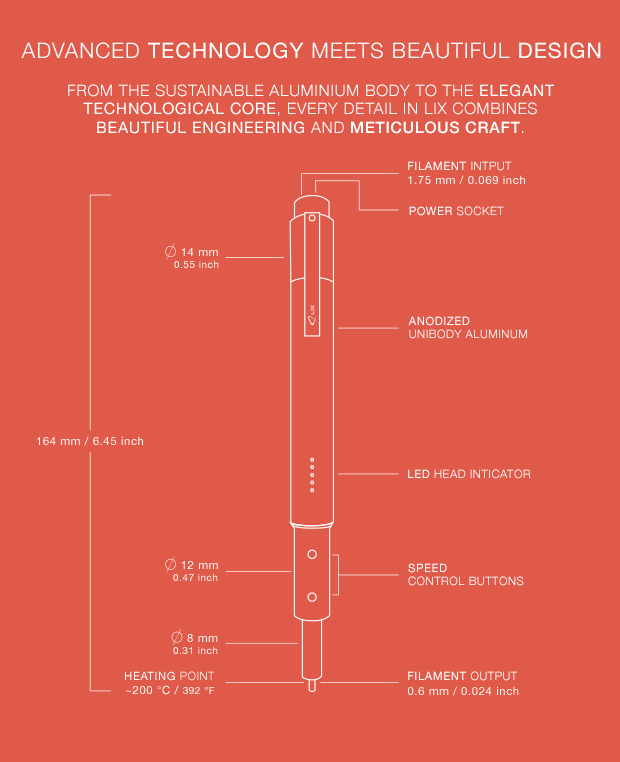

Характеристики:

  • Размеры: длина 164 мм, диаметр 14 мм
  • Вес: 35 граммов
  • Материал корпуса: алюминий
  • Рабочий материал: PLA, ABS пластик
  • Рабочая температура: 150 градусов Цельсия

Цена и заказ

Поступить в продажу устройство должно уже в сентябре этого года. Цена ручки после ее выхода в продажу составит около 140 долларов США. Это примерно в полтора раза раза дороже, чем у 3D Doodler, и почти в два — чем у китайских клонов (о них — ниже).

3Dsimo (нет в продаже)

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

Интереснейший проект, который вполне можно было бы считать достойной альтернативой (никак не клоном) 3Doodler. Почему „можно было бы“? Да потому, что авторы так и не собрали средства на производство своего устройства. Краудфандинговая кампания собрала всего 6 тысяч долларов вместо 20 тысяч. И проект не поступил в массовое производство.

Возможно, в ближайшем будущем разработчики повторят попытку претворить проект в жизнь, но сейчас девайс недоступен для заказа, к сожалению.

Функциональность, дизайн и возможности

Устройство похоже на лазерный пистолет космического разведчика, но на самом деле, это инструмент для творческого человека :)

Главное отличие от всех остальных 3D ручек — это умение работать с несколькими типами материалов. Здесь не только ABS, PLA пластики, но и PVA (водорастворимый материал), а также нейлон.

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

Кроме того, ручка имеет режим подсветки, есть предварительный нагрев, и даже память для сохранения настроек. Последнее необходимо для облегчения работы владельца, поскольку настройки для каждого из материалов — весьма различны.

Характеристики

  • Вес: 180 граммов
  • Рабочий материал, диаметр: 1.75 мм

Цена

Полная цена устройства должна была составлять около 100 долларов. Как уже говорилось выше, устройство в массовое производство не поступило, так что купить его нет возможности.

Creopop

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

Эта ручка уже описывалась на Хабре, да и вообще, информация о ней публиковалась на многих сайтах. Сейчас кампания по сбору средств еще идет на indiegogo, и собрано уже 105 тысяч долларов вместо 40 тысяч запланированных.

Функциональность, дизайн и возможности

Работает девайс с фотополимером, который быстро застывает под воздействием ультрафиолетового излучения (нечто подобное используют стоматологи).

Очень интересно еще и то, что разработчики вместе с устройством создали и целый ряд различных типов «чернил»-фотополимеров. Цветные, люминесцирующие, магнитные, эластичные и даже ароматические «чернила» — все это уже есть. Фотополимеры могут быть очень разными, с самыми разными свойствами, и разработчики это учли.

Цена и заказ

Пока еще доступен предзаказ за 89 долларов США, за эти деньги заказчик получает девайс + 5 картриджей с материалом разного цвета (оранжевый, синий, голубой, красный, черный). За 99 долларов можно получить то же, только уже не 5, а 15 картриджей, за 149 долларов — 45 картриджей, уже и с люминесцентными чернилами, плюс материалом, меняющим цвет в зависимости от температуры. Есть и более высокие ценовые категории, с дополнительными плюшками.

Вопросы и ответы: мини-интервью с разработчиками

1. Как и когда пришла идея создания подобного устройства?

В свое время нашей команде очень понравилась идея 3Doodler. Но обжегшись пару раз раскаленным соплом этой 3D ручки, мы решили, что пора делать свою, безопасную версию. Начали искать технологию, на основе которой можно сделать не нагревающуюся ручку. Решение оказалось совсем рядом: к тому времени компания уже производила фотополимерные чернила для 3D принтеров. Применение SLA технологии, которая до этого использовалась только в 3D принтерах, в 3D ручке и позволило создать принципиально новый продукт. При разработке ручки CreoPop избавились еще от нескольких неудобств, которые были в первом поколении 3D ручек: проводная работа, большие габариты, неудобная замена цвета, ограниченный выбор расходных материалов.

2. Пример самого удачного/красивого изделия, изготовленного при помощи Creopop

Сложно выбрать какой-то один объект, это дело вкуса. Например, роза изготавливалась в особом режиме работы «заливка» — ручкой заливается ровный слой полимера и затем засвечивается УФ светом. Разноцветные рыбка и сова из полупрозрачного полимера тоже получились очень привлекательными.

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

3. Планируете ли вы расширить/дополнить свой проект (например, создать уже «большой» 3D принтер с таким же принципом работы)?

Безусловно, мы не стоим на месте. Уже занимаемся разработкой 3D принтера, а так же специального устройства, которое превращало бы 3D ручку CreoPop в принтер. Своего рода координатный стол, который рисовал бы 3D ручкой спроектированные на компьютере модели. Также мы разрабатываем прототип 3D ручки которая позволяет менять цвет без замены картриджа – специальная сложная система смешивание цветов, чтобы каждый пользователь смог управлять сменой цвета со своего смартфона – примерно так как происходит сейчас при работе в фотошопе.

4. На какую аудиторию рассчитано устройство?

Стараемся не ограничивать круг пользователей CreoPop. Каждый находит применение 3D ручки, которое интересно ему. Много писем от художников, которые хотят использовать ручку для создания арт-объектов, от учителей, которые собираются применять ее на уроках, просто от любителей гаджетов, которым интересно пробовать все новое.

Китайские модели 3D ручек. Армия клонов

3DYAYA

3dyaya-3d-printing-pen-6

Именно это устройство поступило в продажу прежде выхода на рынок 3D Doodler. Китайцы в некоторых случаях реагируют очень быстро, и это — как раз такая ситуация.

3dyaya-3d-printing-pen-9

Кстати, 3DYAYA получила финансирование тоже в результате запуска краудфандинговой кампании, на собственном сайте, в размере 5100 долларов США.

Функциональность, дизайн и возможности

О характеристиках ручки — ниже, а функциональность устройства можно оценить по видео, где с помощью этого девайса создают всякие штуки:

Англоязычный обзор:

Для пользователя есть несколько функциональных кнопок. Первая помогает управлять процессом выдавливания пластика. Вторая кнопка позволяет остановить процесс выдавливания для замены нити пластика. Эти две кнопки расположены на передней панели устройства.

Есть и третья кнопка, управляющая скоростью выдавливания пластика, она расположена с противоположной стороны. Ну, и есть еще светодиод, который при запуске устройства горит красным, а при готовности к работе загорается синим.

Характеристики:

  • Размер: 195 x 5 x 4.5 мм
  • Вес: 150 г
  • Напряжение: 12 В
  • Диаметр форсунки: 0.4 мм
  • Пластик: АБС или ПЛА пластик толщиной 1.75 мм

Цена

Во время действия кампании можно было оформить предзаказ за 42 доллара США. Сейчас стоимость устройства составляет 60 долларов США. Это меньше, чем у Doodler (75 долларов), но тоже — вполне себе сумма.

RainSun

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

Собственно, полный аналог предыдущего устройства, корпус немного отличается, но в принципе, все то же самое. Эта ручка также заправляется АБС или ПЛА пластиком, толщиной 1,75мм.

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

пример цветной печати 3д ручкой
Результат работы с ручкой. Марио выглядит немного приболевшим, но, в целом, довольным :)

кузнечик сделанный на 3д ручке
Ну, что сказать, „рисовал“ человек с фантазией и ровными руками

Функциональность, дизайн и возможности

Практически ничем не отличается от 3DYAYA. Кнопки останова работы, управления скоростью продавливания пластика и т.п.

Характеристики

  • Тип пластика ABS, PLA
  • Толщина пластика, мм 1,75
  • Рабочая температура, С 250
  • Скорость печати, мм/сек 2-40
  • Диаметр отверстия печатной головки, мм 0,7
  • Рабочее напряжение, V 110/240
  • Выход, W 80
  • Размеры 3D ручки, см. 18х4,5х4
  • Размеры упаковки, см. 22х16х7
  • Вес 3D ручки, гр. (без пластика) 160
  • Вес упаковки, гр. 600

Цена

На Aliexpress это устройство можно приобрести за 50 долларов. В комплект входит два мотка ABS пластика разных цветов (белый и серый).

Myriwell

3D ручки: исходные модели и китайские клоны. Что предлагает рынок?

Функциональность, дизайн и возможности

Есть регулировка температуры, ручка переходит в спящий режим после 5 минут безделья.

Кстати, корпус ручки у основания более тонкий, что, вероятно, позволяет пользоваться ей с большим комфортом (особенно для детишек, руки которых просто не могут нормально обхватить корпуса предыдущих устройств). В целом, и дизайн более интересный, чем в двух предыдущих случаях.

Характеристики:

  • Диаметр сопла: 0,3 мм
  • Толщина нити, мм: 1.75 мм
  • Макс. температура печати: 230 С Энергопотребление: 110В/220В. 12v, 3A
  • Скорость рисования: 2-40 мм/секунду

Цена

На том же Aliexpress можно приобрести за 60 долларов (без учета доставки, само собой). В комплект, помимо ручки входит блок питания и 10 метров ABS пластика 3 цветов
