Z-Wave замок в помощь небольшому офису или дому

в 13:00, , рубрики: IoT, razberry, smart home, z-wave, Блог компании Z-Wave.Me, гаджеты, замок, Интернет вещей, контроль доступа, умный дом

Z-Wave замок в помощь небольшому офису или дому - 1

Если вы владеете небольшим офисом на 10-15 человек, то вы бы хотели знать, когда приходят ваши сотрудники, пришла ли уборщица вечером. Не лишним было бы автозакрытие замка, чтобы никто из свидетелей Посейдона случайно не пробрались, а также выдача временных кодов для посетителей.


Есть множество профессиональных СКУД, где с помощью карточки можно открыть дверь, но в таком случае требуется врезание в дверь специального механизма, подведение проводов питания, установка считывателя в стену. Это не очень дешево и иногда такую систему невозможно установить, например если арендатор не разрешает вносить изменения в отделку или в здании, представляющем историческую ценность.

На помощь приходят устройства из умного дома Z-Wave!

Устройства системы контроля доступом

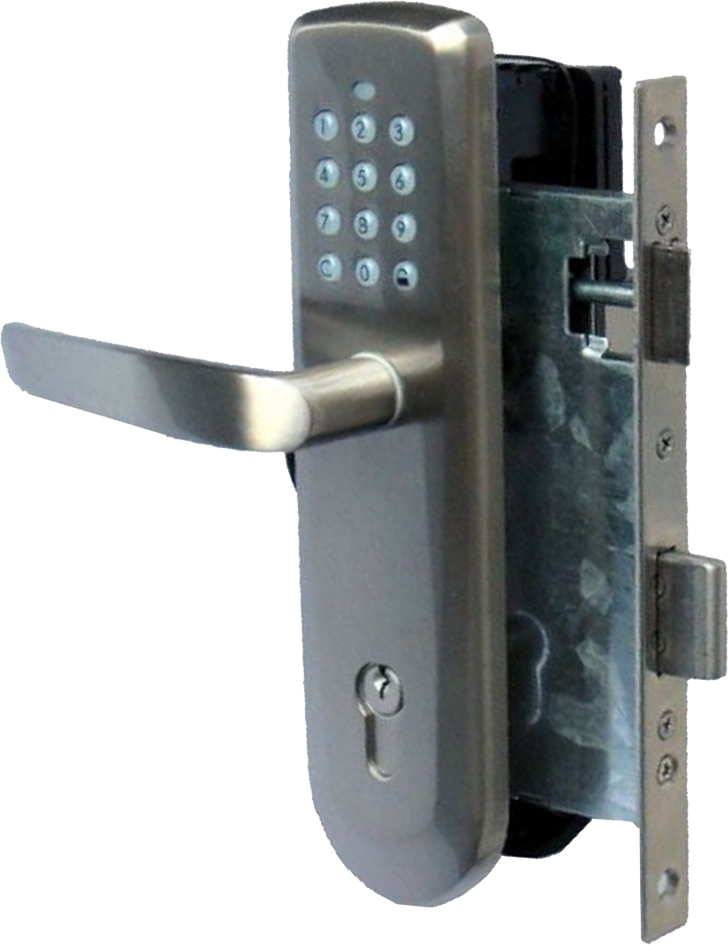

  1. Замок Vision на батарейках, устанавливается на место существующего дверного замка. Замок всегда сообщает о изменении своего состояния, как бы вы его не открыли: радио-командой, кодом или ключом.

    Характеристики замка Vision:

    1. Возможность открыть Z-Wave командой (шифрование AES128), с помощью кодовой панели и обычного ключа
    2. Если открыть ключом или защелкой, сообщает на контроллер о своем состоянии «открыт/закрыт»
    3. Сообщает на контроллер номер кода, которым открыли дверь
    4. Ведет журнал событий. Если неправильно вводили код, вы узнаете об этом
    5. 13 кодов
    6. Работа от батареек 4xAA до года (зависит от того как часто используется замок)

    В комплекте с Z-Wave контроллером RaZberry и датчиком открытия возможно использовать функции Автозакрытия, Удаленного управления, Логирования событий и многие другие.
    Z-Wave замок в помощь небольшому офису или дому - 2

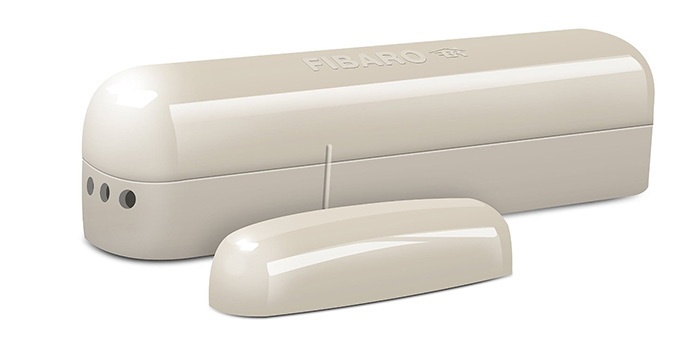

  2. Датчик открытия Fibaro Door/Window Sensor на батарейках детектирует открыта дверь или закрыта. Датчик состоит из двух половинок: геркон и магнит, которые клеются на двухсторонний скотч на двери и дверной косяк. Каждый раз при разъединении/соединении двух половинок, датчик отправляет сообщение на контроллер. С его помощью возможна реализация сценария Автозакрытия или включение индикации о незакрытой двери.

    Характеристики датчика открытия Fibaro Door/Window Sensor:

    1. Геркон и магнит
    2. Сообщает на контроллер открыта дверь или закрыта
    3. Возможно подключение датчика температуры DS18B20
    4. Сообщает на контроллер, если датчик отклеили (есть тампер на задней стороне)
    5. Работа от батарейки 1/2AA до двух лет

    Z-Wave замок в помощь небольшому офису или дому - 3

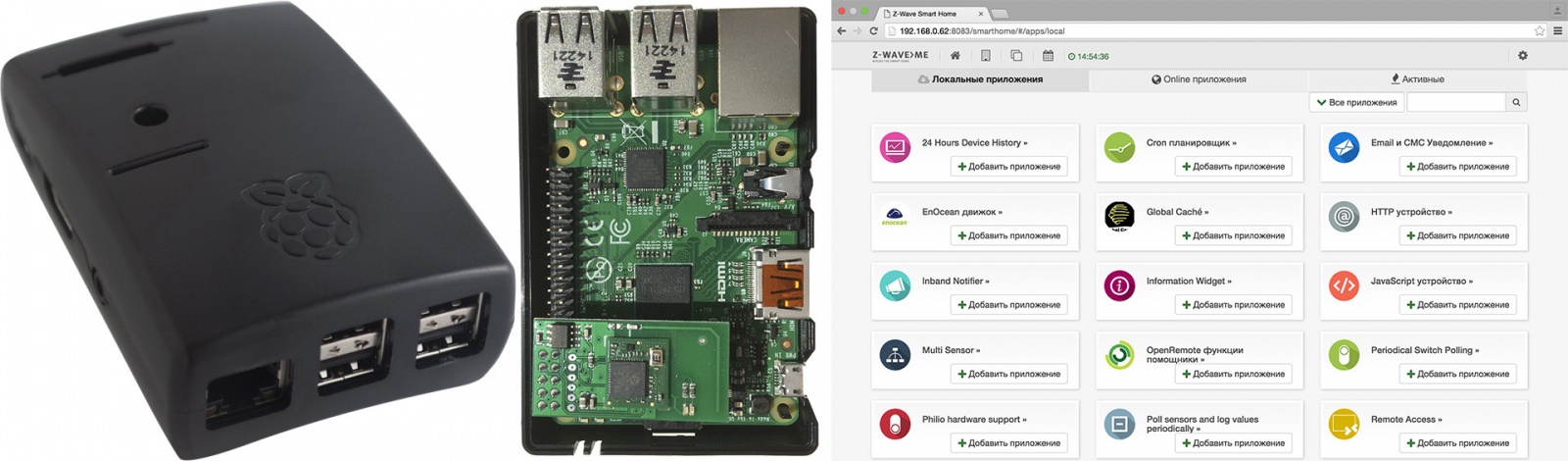

  3. Контроллер умного дома RaZberry с Z-Wave платой 5 поколения — мозг всей системы, поддерживает работу со всеми Z-Wave устройствами в мире (более 1300), позволяет писать автоматизацию на JS, а в нашем случае управляет замком с помощью приложений, которые настраиваются в 3 клика.

    Характеристики контроллера RaZberry:

    1. Мощь Raspberry Pi B+
    2. Поддержка ВСЕХ Z-Wave устройств в мире
    3. Автоматизация создается с помощью встроенных приложений
    4. Возможность писать уникальную автоматизацию на JS

    Z-Wave замок в помощь небольшому офису или дому - 4

Функции системы контроля доступом

На нашу систему контроля доступом мы возложим следующие функции:

  • Знать какой сотрудник во сколько пришел
  • Автозакрытие замка
  • Автоматически выдать временный код уборщице на небольшое время
  • Открыть замок удаленно с телефона или брелока
  • Индикация не закрытой двери

Итак, после того как мы установили замок и датчик открытия, добавили их в сеть Z-Wave, осталось только воспользоваться парой приложений для настройки контроля доступа.
Z-Wave замок в помощь небольшому офису или дому - 5

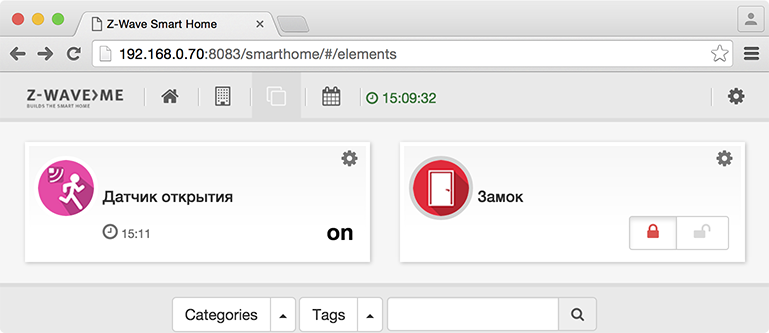

Вид устройств в Web-интерфейсе RaZberry

"Автозакрытие замка" — в его настройках выбираем замок и датчик открытия. Если дверь открыта, замок не будет закрываться, если вы закрыли и быстро открыли, замок не будет закрываться. Замок закроется, только после того как дверь будет закрыта и пройдет время задержки, заданное в приложении.
Z-Wave замок в помощь небольшому офису или дому - 6

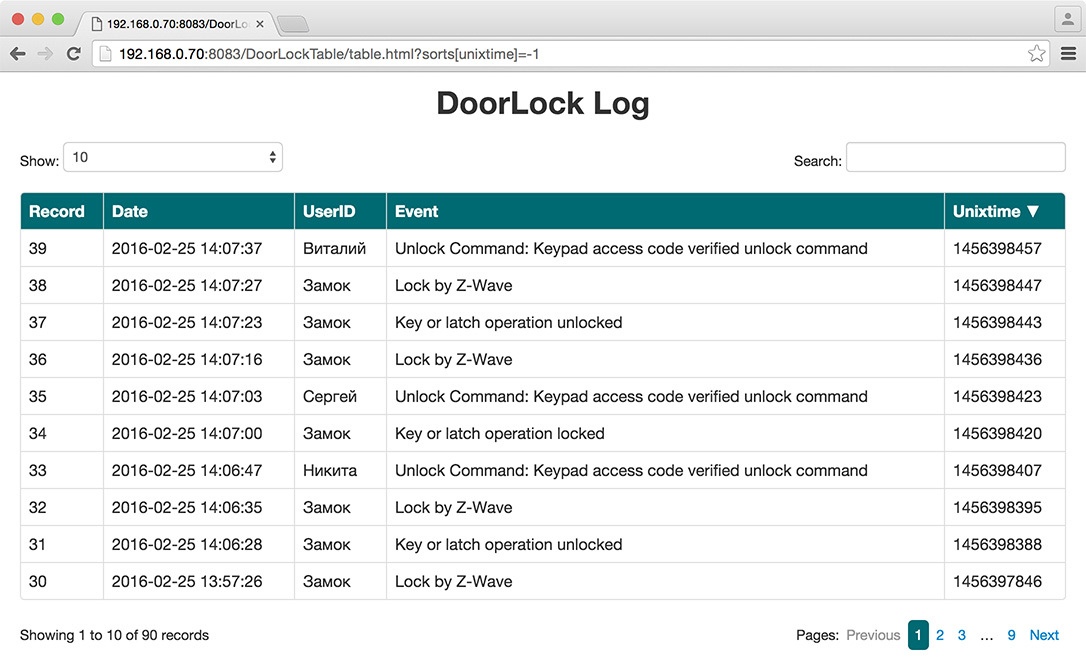

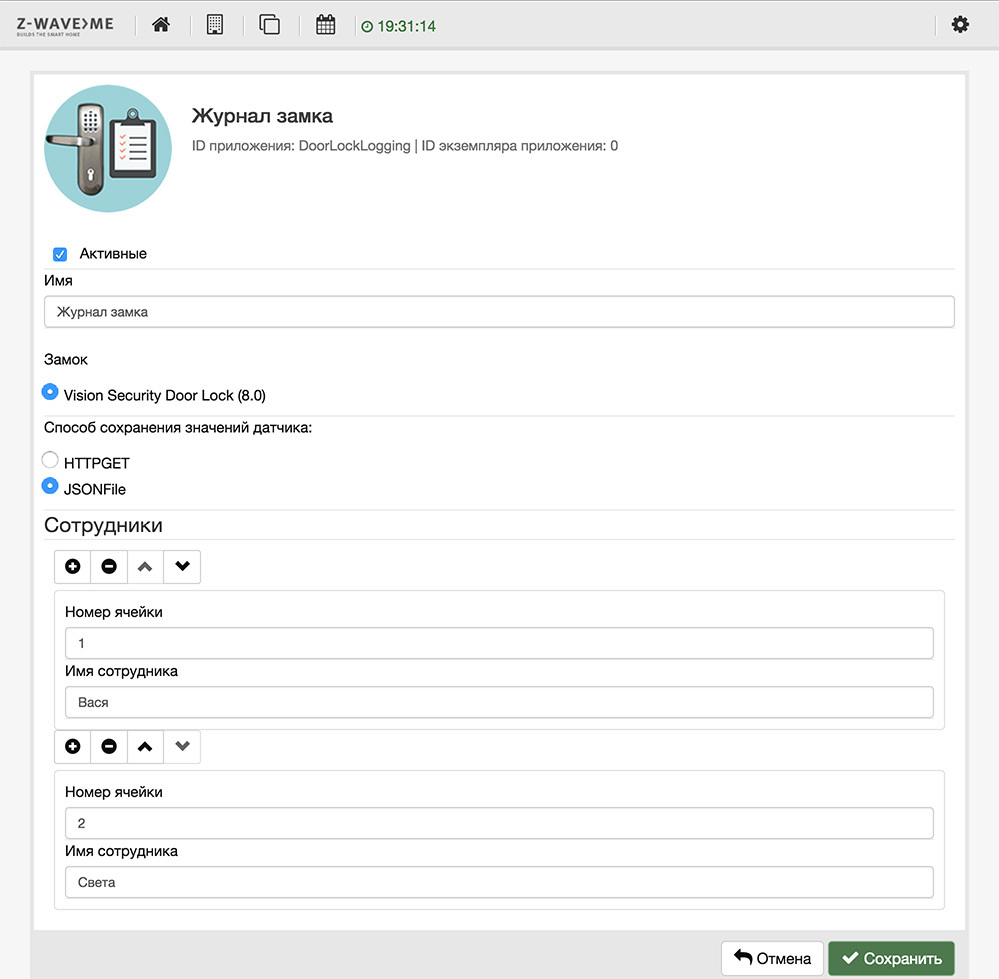

"Журнал замка" — при каждой операции с замком в журнал будет заноситься событие, например: «Вася открыл дверь с помощью кода», «Замок открыт с помощью ключа», «Неправильно введен код» и др. В настройках указываем замок, добавляем сотрудников (задать код сотрудника можно из ExpertUI), указываем, как сохранять события — JSON (локальный файл) или HTTP (событие можно отправить на удаленный сервер в базу данных). Журнал читается из локального JSON файла.
Z-Wave замок в помощь небольшому офису или дому - 7

Z-Wave замок в помощь небольшому офису или дому - 8
Дизайн журнала будет совершенствоваться и будут добавлены фильтры и другие плюшки. Приложение «Журнал замка» скоро будет доступно в списке "Online приложения"

"Временный код для уборщицы" — сделаем его сами с помощью расписания и JS команды. Для начала нужно создать две сцены «JS устройство» с запуском команд установки кода замка и снятия кода замка.

Команда установки кода 5555 в ячейку 12, где 2 это номер замка в сети Z-Wave.

zway.devices[2].UserCode.Set(12,"5555",1)

Команда снятия кода 5555 с ячейки 12, где 2 это номер замка в сети Z-Wave.

zway.devices[2].UserCode.Set(12,"5555",0)

Z-Wave замок в помощь небольшому офису или дому - 9

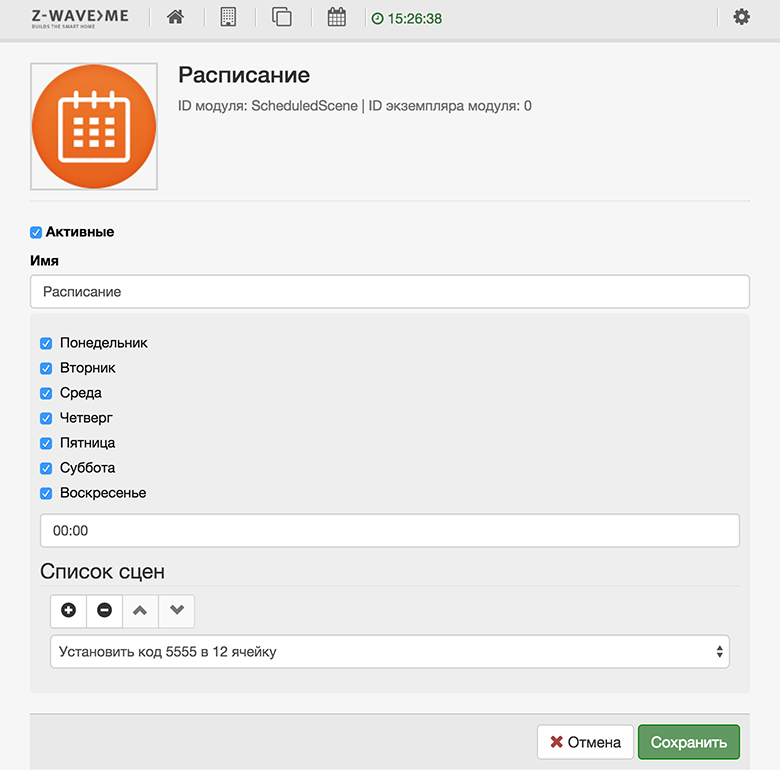

В расписании задаем день недели и время, когда должна выполниться сцена с командой установки кода замка.
Каждый день в 00:00 активируется код для уборщицы. Расписание снятия делается аналогично.
Z-Wave замок в помощь небольшому офису или дому - 10

Можно развить тему с расписанием дальше и, например, на ночь сбрасывать все коды, чтобы исключить возможность доступа в офис в ночное время.
Также в офисе можно разместить LED табличку с надписью «Закрой дверь», которая подключена к розеточному модулю и включать её, если дверь открыта больше 10 секунд.
Вашему секретарю вы можете выдать брелок и тогда ей не придется вставать с места, чтобы открыть дверь.

Если у вас появятся свои уникальные задачи автоматизации, то вы с легкостью сможете их решить с помощью оборудования Z-Wave. А так как контроллер RaZberry поддерживает интеграцию с другими устройствами IoT посредством HTTP команд, то совместно с Z-Wave вы можете использовать и различные WiFi умные устройства!

Рекомендованные розничные цены на устройства использованный в статье:

  1. Замок с ручкой Vision Security — 22 220 руб.
  2. Датчик открытия Fibaro — 5440 руб.
  3. Z-Wave контроллер RaZberry — 13090 руб.

Замок и датчик движения легко могут быть заменены на другие модели, например есть версия замка без ручки, а датчик открытия можно использовать скрытый от Aeon.
