Кубикостроение — продолжение

в 10:36, , рубрики: 3D-модель, 3d-принтер, diy или сделай сам, Блог компании Даджет, игрушки, игры, конструктор, логические игры, мастер кит

В прошлой публикации мы рассказали о том, как один из наших покупателей спроектировал и повторил необходимые ему детали детского конструктора на 3D принтере.

Мы в нашей лаборатории тоже попробовали напечатать эти кубики, которые благополучно разошлись по домам сотрудников. Да, кубики получаются не дороже, чем покупные, но была и проблема. Каждый раз отделять поддержки из пустот. К сожалению, так как пустот много, то и отламывать приходилось много.

Поэтому мы стали думать над модификацией кубика. Было проведено много экспериментов и напечатано много образцов, пока удалось добиться при схожих размерах необходимой прочности и полностью исключить печать поддержек. У нас, по сути, появился совсем новый продукт – модель кубика, адаптированная под печать в домашних условиях на обычном 3D принтере.

Кубикостроение — продолжение - 1

Теперь немного про этапы разработки:

1) Так спроектировать конструкцию, чтобы уйти от поддержек. Цилиндрические и сферические поверхности получаются без поддержек гарантировано, но они не обеспечивают фиксирование от поворота в замке.

Кубикостроение — продолжение - 2

Выбор формы для ключа пал следующий вид сечения.

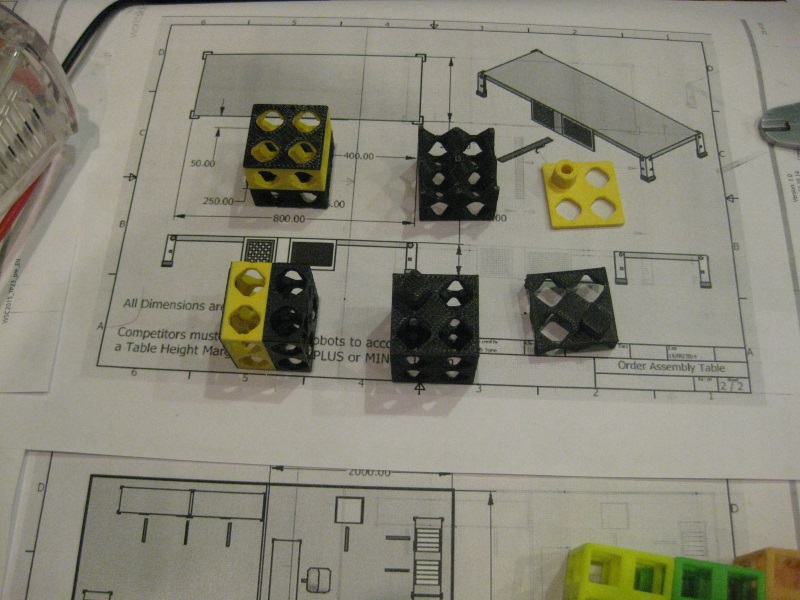

Кубикостроение — продолжение - 3

Кубикостроение — продолжение - 4

2) Такой ключ показался идеальным, а вот подбор размеров с учетом возможностей послойной печати оказался более долгим. Т.е., как сделать, было уже понятно :)

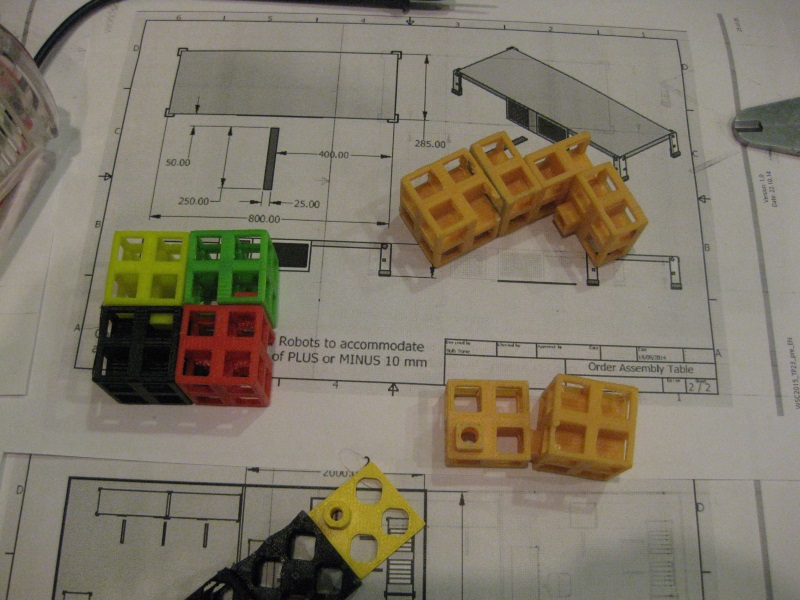

Кубикостроение — продолжение - 5

3) Для уменьшения объема пластика также предполагалось сделать полностью полую деталь, но при таких тонких стенках и наличие отверстий под ключи конструкция получалась непрочная.

Кубикостроение — продолжение - 6

4) На окончательной стадии привели большинство размеров к кратности 0,2 мм и вот получился реальный 3D кубик с универсальным замком, адаптированный к послойной печати.

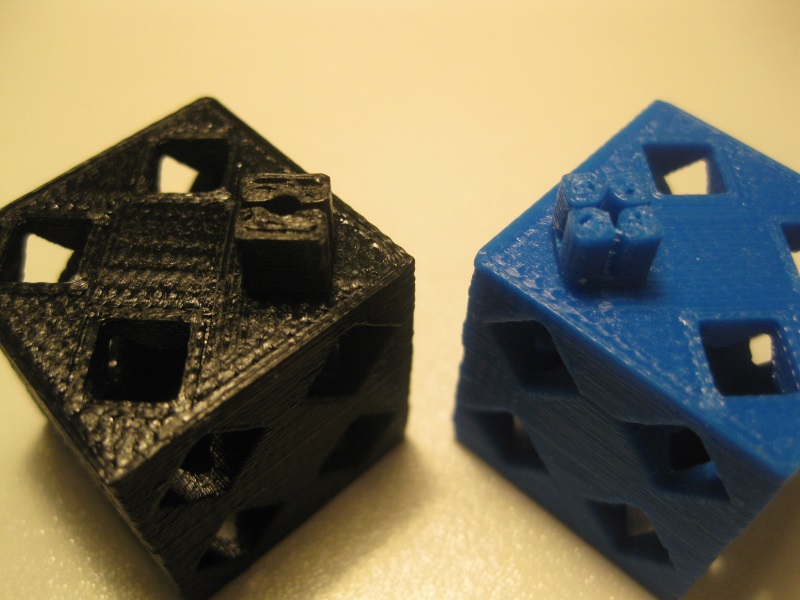

Кубикостроение — продолжение - 7

Этот вариант кубика пошел в «серию» для домашнего тестирования с детьми. Дальше мы продолжим развивать эту тему и добавим другие элементы которые позволят увеличить сферу применения кубика в детских играх.

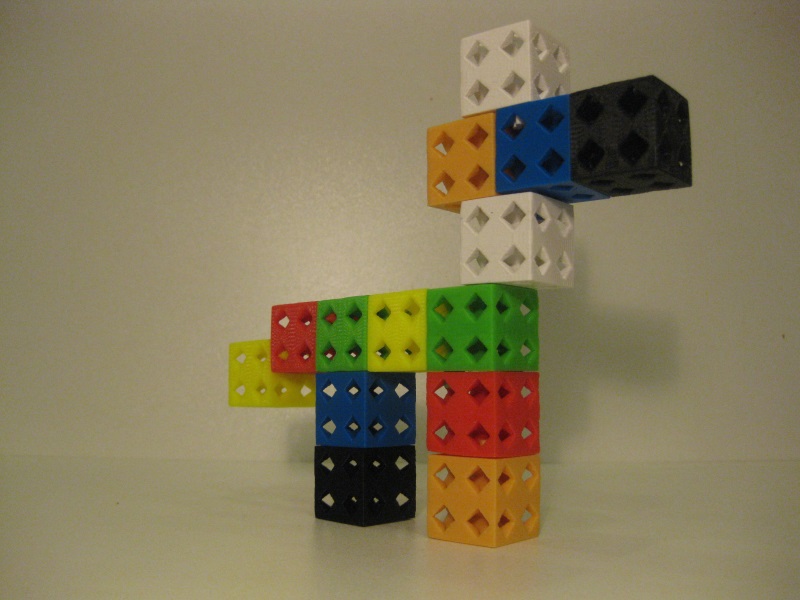

Кубикостроение — продолжение - 8

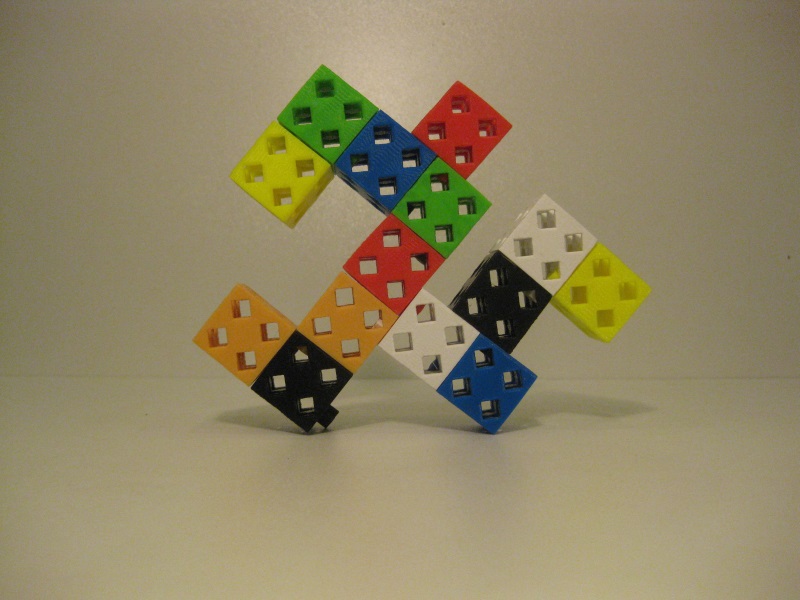

Кубикостроение — продолжение - 9

Кубикостроение — продолжение - 10

STL файлы кубиков вы можете скачать на нашем сайте.

Материал предоставлен нашим DIY-направлением — Мастер Кит.
