При создании коптера одним из важнейших параметров является время автономного полёта. Если вы хотите, что бы ваш коптер летал как можно дольше, моторы и их несущие винты должны работать в оптимальном режиме с максимальным КПД. Для решения данной задачи нами был спроектирован специальный измерительный стенд, речь о котором и пойдет в данной статье.

Эффективный квадрокоптер - 1

Мы занимаемся созданием бесколлекторных моторов и недавно у нас был заказ на мотор для квадрокоптера с тягой не менее 2 Кг на каждый винт. До этого мы не делали моторы под воздушный винт и нам был необходим метод измерения и стенд для мотора с винтом.

Прежде чем начать выбирать оптимальный мотор и винт под него, сперва нужно разобраться какие потери возникают в моторах.

Основными источниками потерь в бесколлекторных моторах являются железо статора и его обмотка.

Потери на железе возникают из-за его перемагничивания. Данные потери условно можно считать пропорциональными оборотам мотора и они задают минимальную потребляемую энергию мотора. Так, например, если вы возьмете большой и мощный мотор для маленького коптера с маленьким винтом, то ничего хорошего у вас не получится. Мотор просто будет вращаться вхолостую с нулевым КПД и греть железо в статоре.

Потери в медной проволоки наоборот не зависят от оборотов, а зависят от тока/потребляемой мощности. Данные потери ограничивают максимальную мощность, которую способен выдать мотор не перегревшись.

Вторым важным элементом при выборе мотора является винт. Малые винты обладают более низкими показателями эффективности г/Вт(1 грамм подъёмной силы/1 Ватт потребляемой мощности), но маленькие винты более динамичны и позволяют быстро набрать скорость на гоночных коптерах. Для достижения максимального времени полёта винт должен соответствовать максимально эффективному режиму работы мотора.

Однако если мы захотим подобрать оптимальные комплектующие для своего коптера, то мы столкнемся с большой проблемой при их выборе. Производители дают минимальный набор характеристик для своего товара. По винтам вообще невозможно найти какой либо информации кроме их размера.

Функционал стенда

На данный момент несколько производителей уже представили на рынок свои стенды. Однако их возможности не сильно превосходит функционал кухонных весов. И данные стенды не способны дать всех характеристик при работе мотора.

Нам же от стенда были необходимы следующие параметры: потребляемая мощность, обороты мотора, тяга винта, момент создаваемый винтом, КПД мотора, эффективность мотора, винта.

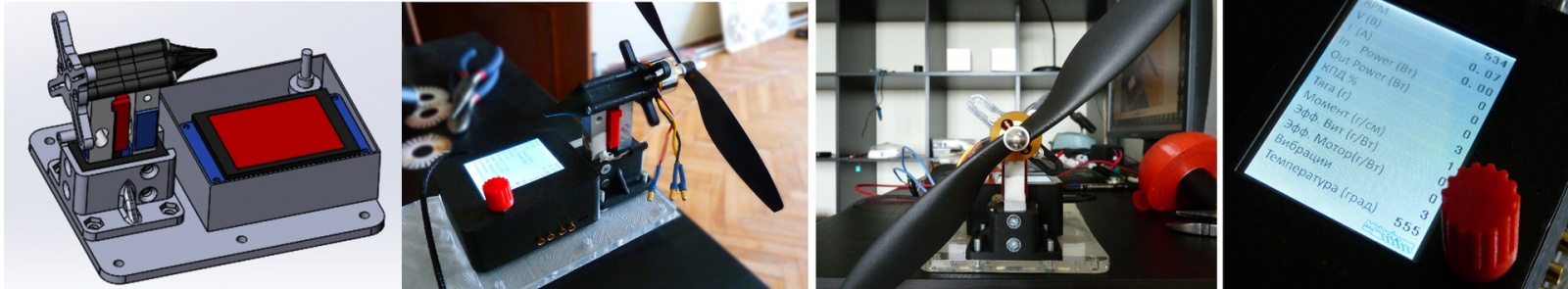

Исходя из этих параметров мы спроектировали конструкцию стенда и снабдили его всеми необходимыми датчиками.

Эффективный квадрокоптер - 2

Для измерения силы тяги и момента были выбраны хорошо распространённые сейчас датчики с тензосопротивлением. Они обладают хорошей жесткостью и высокой точностью измерения и очень удачно подходят по своей конструкции.

Для измерения остальных параметров были выбраны стандартные для этого датчики: полупроводниковое термосопротивление для температуры, акселерометр для замера вибраций, датчик тока на эффекте холла для измерения тока и делитель для напряжения…

Сердцем нашего стенда является микроконтроллер ATMega328 на плате Arduino Nano. Он собирает показания с датчиков, обрабатывает их и выводит на экран. Данный микроконтроллер оптимально подходит для данной задачи. Он обладает минимальной ценой, непривередлив к питания, обладает хорошей стабильность и имеет достаточное количество интерфейсов для данной задачи.

В результате нашей работы был получен стенд со следующими параметрами:

  • Питание через BEC модулю контроллера 5-9В, либо через micro USB
  • Измерение тяги до 5Кг с точностью +-5г
  • Измерение момента до 3Кг/см с точностью +-5г/см
  • Измерение напряжения до 30В с точность +-0.2В
  • Измерение тока до 30А с точностью +-0.1А
  • Измерение КПД с точностью +-2.5%
  • Возможность измерения оборотов винта в диапазоне 1000-15000RPM
  • Возможность измерения относительных вибраций.(Можно использовать этот параметр для балансировки мотора с винтом путём уменьшения параметра вибраций)
  • Измерение температуры мотора (*на данный момент не полностью реализовано в стенде, нами использовался отдельно подключенный датчик)
  • Возможность управления педалью “газа” прямо с пульта

Тестирование

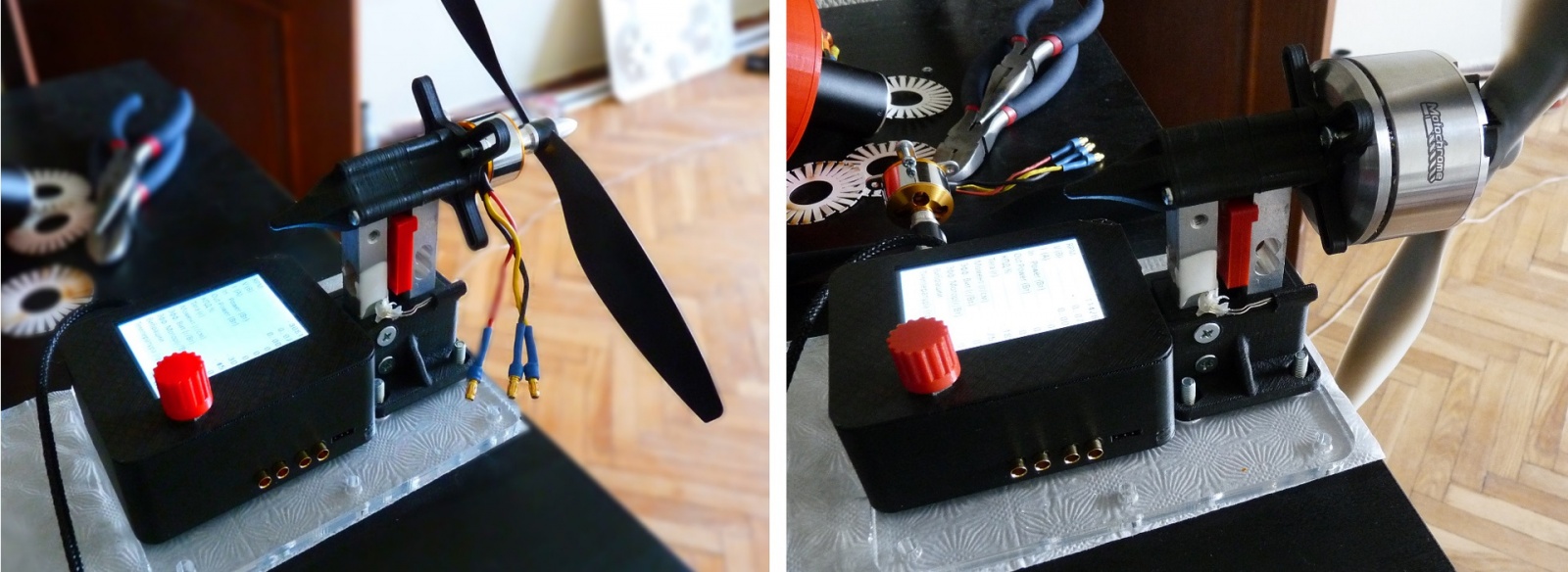

Мы испытали наш стенд на распространенном китайском моторе 2212 и на нашем моторе.
Эффективный квадрокоптер - 3

Пример испытания на видио

Китайский мотор во всём диапазоне не смог выдать КПД выше 50%, а его эффективность составила около 4-5г/Ватт. Наш же смог показать КПД выше 70%, при этом он работал на минимуме своей мощности(тест был в пике до 500Вт, теоретический максимум 1500Вт), т.к. размер тестируемого винта маловат для него и с большем винтом КПД только возрастёт. Эффективность же у нас получилась 9г/Ватт. Так что даже с учетом гораздо большего веса мотора, даже небольшой коптер с нашим мотором смог бы летать дольше.)

Экономный вариант

Стенд описанный в данной статье является достаточно сложным и предназначен для точной проработки силовых агрегатов дрона. Для случая, когда охото сэкономить и узнать просто тягу мотора, нами был сделан простой, дешевый адаптер способный выполнить данную функцию.
Эффективный квадрокоптер - 4

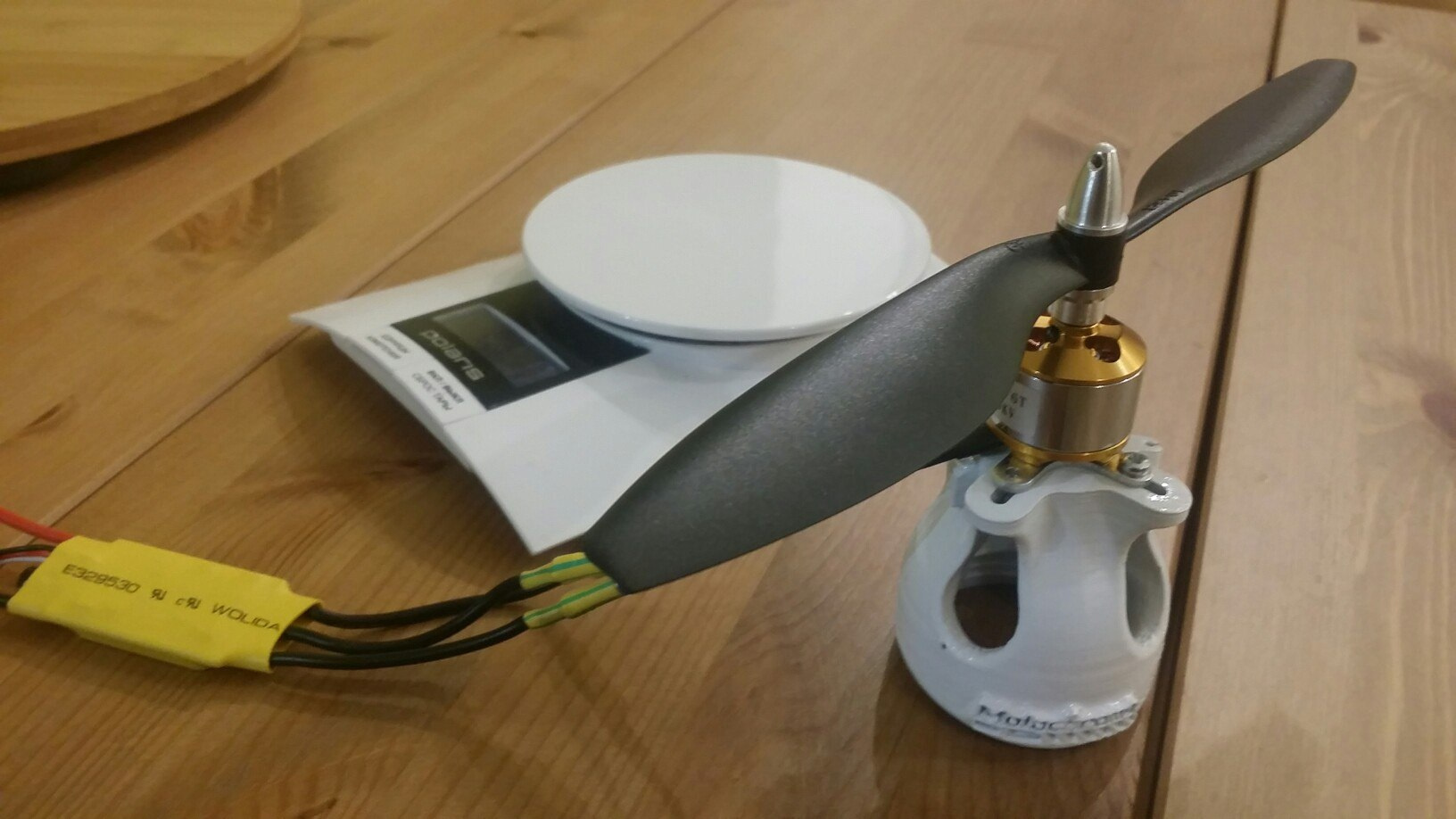

Данный адаптер крепится одним концом к мотору, вторым к бутылке с водой. Бутылка устанавливается на весы. Далее мотор запускается и тяга измеряется по показаниям весов.
Эффективный квадрокоптер - 5
Крепление на адаптере сделано универсальным и подходит практически под все распространенные моторы. На втором конце адаптера находится резьба для накручивания на 5ти литровую бутылку.
