Теория относительности в картинках

в 22:29, , рубрики: математика, теория относительности, метки:

В своей статье я хотел бы рассказать о теории относительности. Эта теория не требуется в представлении. С самого своего создания она была окутана ореолом тайны, поскольку полностью подрывает наши привычные представления о пространстве и времени. Все мы в школе учили формулы теории относительности, но мало кто действительно понимал их. И это не удивительно, ведь человеку, чтобы по-настоящему понять какую-то теорию во всей её красоте, полноте и непротиворечивости, не достаточно знать формулы. Нужно иметь какой-то визуальный ориентир, нужна динамика, чтобы было что-то, что можно повертеть в руках. Я решил восполнить этот пробел и написал небольшую программку, в которой можно «повертеть в руках» пространство-время. Мы, как настоящие исследователи, с помощью небольших экспериментов попытаемся выяснить основные свойства этой загадочной материи.
Под катом много картинок (и ни одной формулы).

Сразу следует прояснить, что существует две теории относительности:
— специальная теория относительности (СТО) рассматривает механику движения тел в пустом (не искривленном) пространстве-времени.
— общая теория относительности (ОТО) изучает явления гравитации и искривление пространства-времени объектами, обладающими массой.
Все описанное ниже относится к первой из них.

Евклидово пространство и пространство Минковского

Прежде, чем рассматривать пространство-время, давайте вспомним, что такое обычное евклидово пространство.
И так, у нас имеется плоскость. В этой плоскости имеются некоторые геометрические фигуры: точки, отрезки. Так же у нас имеются две операции: параллельный перенос, и поворот. Давайте внимательно рассмотрим эти две операции.
Теория относительности в картинках

Далее перейдем к рассмотрению так называемого пространства Минковского. В нем мы оставили параллельный перенос, но операцию поворота заменили на другую операцию. Как видите, при «повороте» каждая точка движется вдоль сереньких кривых. В результате все точки вытягиваются либо вдоль одной желтой прямой, либо вдоль другой.
Теория относительности в картинках
При таком «повороте» отрезки сохраняют свою форму и переходят в отрезки.
Собственно, это и есть пространство-время. Давайте, будем считать, что горизонтальная ось — это пространство, а вертикальная — время. Будем считать, что время идет снизу вверх. Точка в пространстве-времени — это некоторое событие, которое произошло в некотором месте в некоторое время. А отрезок — это некоторый процесс. Например, если объект движется, то будем обозначать его движение отрезком.
Чтобы Вы немного сориентировались, поставим первый эксперимент.

Эксперимент 1. Ньютоновская механика.

Первым делом будем рассматривать объекты движущиеся с небольшими скоростями (много меньше скорости света).

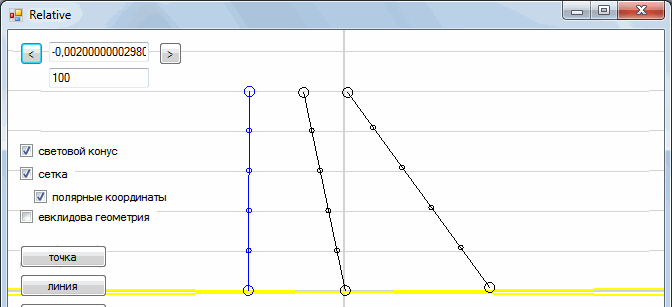

Допустим, имеется некоторый неподвижный объект, например дерево. Нарисуем его с помощью вертикального отрезка.
Теория относительности в картинках

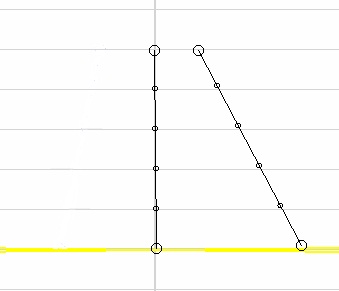

Так же у нас имеется некоторый движущийся объект — автомобиль. Мы видим, что автомобиль едет навстречу дереву.
Теория относительности в картинках

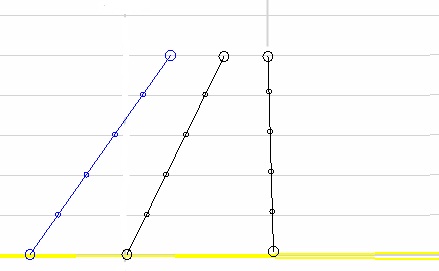

Нарисуем еще один движущийся объект. В результате получаем картину:
Теория относительности в картинках
Обратите внимание, что чем сильнее наклон, тем скорость объекта больше.

Так выглядит наша картина из неподвижной системы отсчета. А что мы увидим, если будем сидеть в автомобиле? Для этого нам нужно немножко «перекосить» нашу плоскость.
Теория относительности в картинках
Все правильно. Автомобиль теперь неподвижен, а дерево и человек движутся нам навстречу.

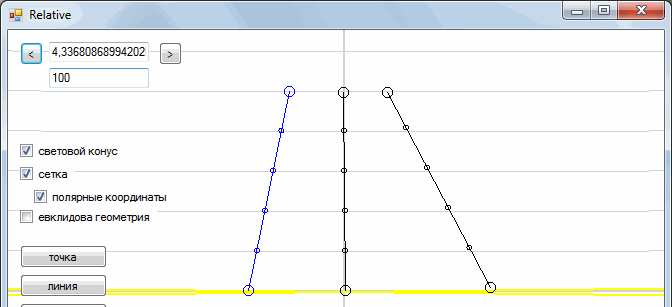

Точно так же мы можем перейти в систему отсчета, связанную с человеком. Для этого нам нужно «перекосить» пространство-время в другую сторону. В целом процесс перехода от одной системы отсчета в другую выглядит следующим образом:
Теория относительности в картинках
Такое преобразование называется «преобразованием Галилея». При этом каждая точка движется вдоль горизонтальной прямой. Это значит, что время одинаково во всех системах отсчета (время абсолютно).

Давайте теперь перейдем к бОльшим масштабам, «сжав» нашу ось X.
Теория относительности в картинках
На самом деле, переход от одной системы отсчета в другую есть ни что иное, как «поворот» в пространстве Минковского, а преобразования Галилея — это всего лишь предельный случай для маленьких скоростей.
Мы видим, что точки теперь движутся не горизонтально. Т.е. время не является абсолютной величиной, а зависит от выбранной системы отсчета.

Эксперимент 2. Замедление времени.

Допустим имеются два наблюдателя, один неподвижный, другой летит на своем космическом корабле от него с некоторой скоростью.
Теория относительности в картинках
Отметки на отрезке показывают, как идет время внутри объекта. Мы видим, что время неподвижного наблюдателя движется быстрее, чем у подвижного (один час у движущегося наблюдателя наступает позже, чем у неподвижного).

Но точно такую же картину видит и второй наблюдатель.
Теория относительности в картинках

Вот так одна система отсчета переходит в другую
Теория относительности в картинках
Получается странная ситуация — два наблюдателя смотрят друг на друга, и они друг другу кажутся «заторможенными».

Чтобы выяснить, кто же из них на самом деле «тормоз», второй наблюдатель разворачивает свой космический корабль и летит обратно.
Теория относительности в картинках
Вместе они сверяют часы и выясняют, что у неподвижного наблюдателя прошло 5 единиц времени, а у подвижного — чуть больше 4. Т.е. наблюдатель, который «сделал крюк» в пространстве-времени потратил меньше своего внутреннего времени, чем неподвижный наблюдатель.
Но то же самое, только с точностью до наоборот, произошло бы, если бы первый наблюдатель полетел на встречу второму.
Теория относительности в картинках
Вывод: у неподвижного наблюдателя время всегда идет быстрее, чем у движущегося.

Эксперимент 3. Скорость света.

Допустим, у нас имеется неподвижная космическая станция. От неё отстыковался некоторый корабль.
Теория относительности в картинках

Перейдем в систему отсчета этого корабля. Далее от этого корабля отстыковался другой корабль.
Теория относительности в картинках

Затем от второго корабля отстыковался третий.
Теория относительности в картинках
и так далее.

Таким образом я пытался изобразить процесс ускорения. Очевидно, что каждый следующий корабль будет двигаться с большей скоростью, чем предыдущий. Давайте теперь вернемся к первому кораблю и посмотрим.

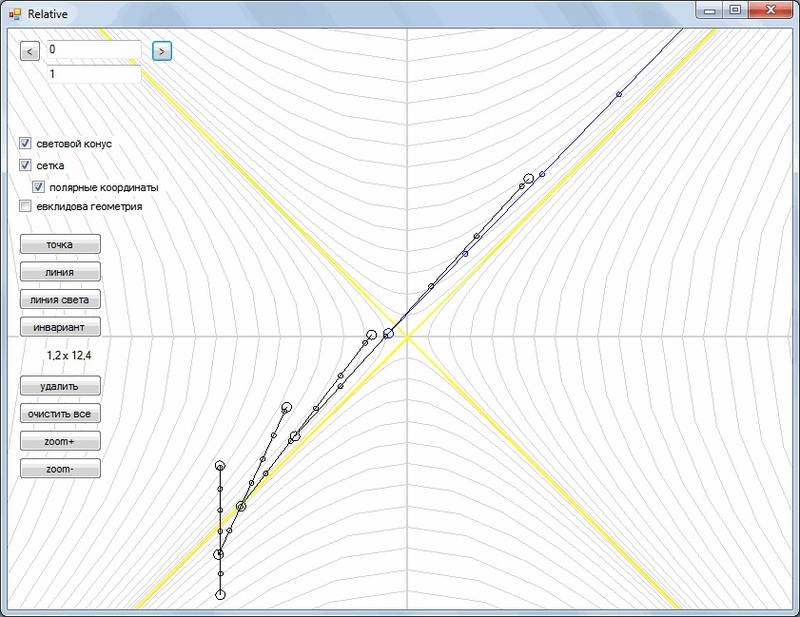

Теория относительности в картинках
Напомню Вам, что наклон определяет скорость. Желтая линия, а точнее её наклон, показывает скорость света.
По картинке видно, что каждый следующий корабль приближается к скорости света, но не может превысить её. Так же видно, что внутреннее время с увеличением скорости все больше замедляется. Из этого мы делаем вывод, что ничто не может двигаться со скоростью, превышающей скорость света.

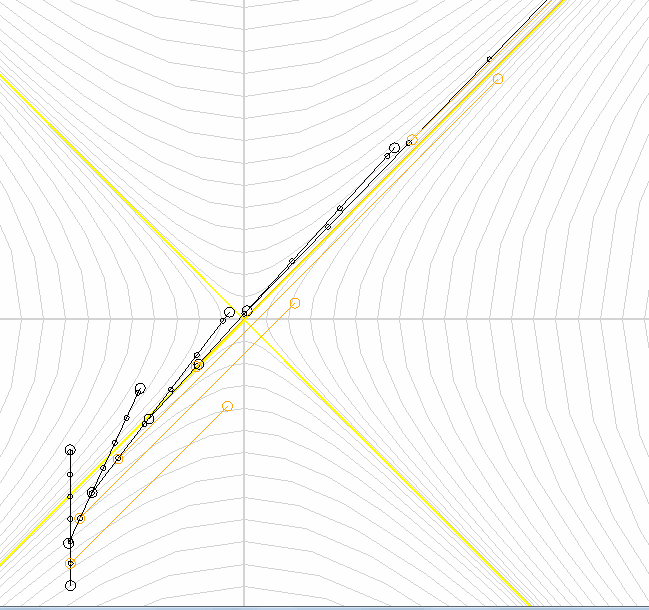

Пусть теперь каждый корабль выпускает луч света.
Теория относительности в картинках
Мы видим, что свет в любой системе отсчета движется со скоростью света.

Эксперимент 4. Световой конус.

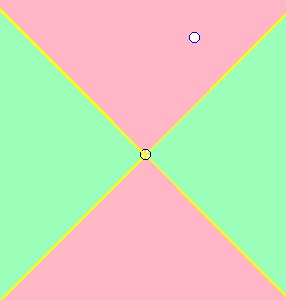

Две желтые линии очерчивают фигуру, называемую «световой конус». Световой конус разделяет пространство-время на две области, которые я отметил красным и зеленым цветами.
Теория относительности в картинках
Если какое-то событие находится в красной области, то мы будем говорить, что событие находится в пределах светового конуса. Это означает, что свет из начала координат успевает долететь до нашей точки.
Если событие находится в зеленой области, то мы говорим, что событие находится за пределами светового конуса, и свет из начала координат не успевает долететь до этого события.
Рассмотрим следующий пример. Имеется три одновременных события
Теория относительности в картинках
Давайте посмотрим, что произойдет, если мы будем менять систему отсчета.
Теория относительности в картинках
Мы видим, что в другой системе отсчета события вовсе не являются одновременными. Теперь события не просто смещаются во времени, они еще меняют свой хронологический порядок. Событие, которое произошло раньше некоторого события, в другой системе отсчета может произойти позже. Но как такое может быть? Не является ли это нарушением причинно-следственных связей?

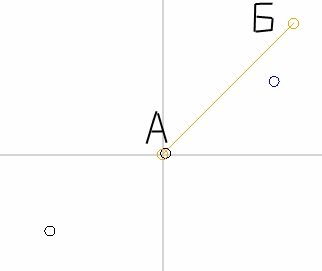

Напомню, что если событие находится за пределами светового конуса, это значит, что свет не может долететь до этого события за отведенное время. А поскольку ничто (никакой объект или сигнал) не может двигаться быстрее скорости света, получается, что событие, произошедшее в точке А, никак не может повлиять на событие в точке Б.
Теория относительности в картинках
То же самое справедливо и в обратную сторону. Событие в точке Б никак не может повлиять на событие в точке А.
Теория относительности в картинках
Про такие события говорят, что они не связаны причинно следственными связями. Получается, что собитие находящееся за пределом светового конуса относительно данного, не связано с ним причинно следственными связями.

Эксперимент 5. Движение со сверх-световой скоростью.

Все космические объекты: солнечные системы, галактики — находятся на гигантских расстояниях друг от друга. И даже двигаясь со скоростью света, нам потребуется очень много времени, чтобы преодолеть эти расстояния. Например, ближайшая к нам звезда (альфа-Центавра) находится на расстоянии 4 световых года, а ближайшая галактика (Большое Магелланово Облако) — уже 160 тысяч световых лет. Если до альфа-Центавра мы еще можем слетать «туда и обратно», то слетать «туда и обратно» в соседнюю галактику уже не получится. Точнее, улететь-то мы сможем, а вот когда вернемся, на Земле пройдет уже 320 тысяч лет (напомню, что внутри объекта, движущегося со скоростью света, время практически стоит на месте). Что же делать?
Писатели-фантасты в своих произведениях очень ловко обходят это ограничение. Чего-только они не напридумывали: сверхскоростные двигатели, гипер-пространства, мультиплексы, искривление пространства-времени, прыжки через червоточины, черные дыры и т.д. На самом деле, проблема гораздо глубже, чем может показаться. Заключается она в том, что за пределами светового конуса НЕ МОГУТ существовать причинно-следственные связей. Иначе мы неизбежно придем к противоречиям.

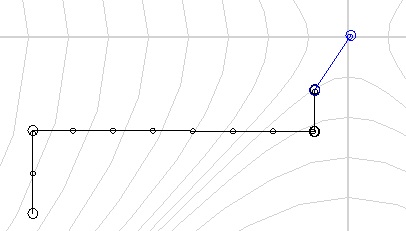

Рассмотрим пример. Мы сидим на своей планете. В один прекрасный момент наши ученые изобретают «супер-телепортатор» способный телепортировать нас на любое расстояние за минимальное количество времени. Ну мы взяли и телепортировались в соседнюю галактику. Посидев в другой галактике, мы отправились на дальнейшее исследование космоса.
Теория относительности в картинках

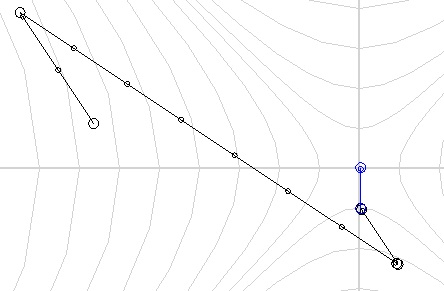

Если мы теперь перейдем в систему отсчета, связанную с нашим кораблем, то увидим следующее.
Теория относительности в картинках

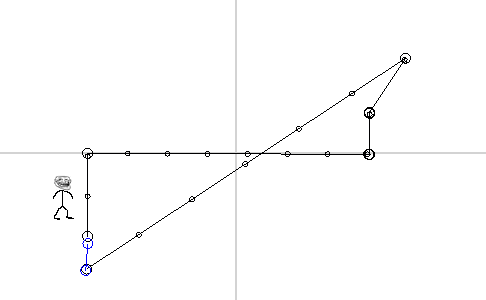

Мы видим, что наша исходная точка (планета Земля) сместилась в будущее. А поскольку законы природы во всех системах отсчета работают одинаково, то мы можем снова воспользоваться нашим «супер-телепортатором» и вернуться в собственное прошлое.
Теория относительности в картинках
Получается, что движение со сверх-световой скоростью, эквивалентно перемещению во времени, а оно тянет за собой кучу парадоксов. Таким образом, проблема космических путешествий не в том, что мы не умеем искривлять пространство-время или строить сверх-световые двигатели, а в том, что даже теоретическая возможность таких перемещений подрывает все причинно-следственные связи.
Теория относительности в картинках

Заключение

На этом в общем-то и все. Самое основное, кажется, рассказал. Надеюсь, было понятно.
При написании статьи была использована программка.
