Оптическое волокно в промышленных системах связи

в 13:16, , рубрики: POF, автоматизация производства, Блог компании ЭФО, волс, гальваническая развязка, защита от помех, оптическое волокно, оптоволокно, Промышленное программирование, промышленные системы связи, Разработка робототехники, Разработка систем передачи данных, Разработка систем связи

В нашей предыдущей статье мы рассматривали основные типы оптических волокон. Среди всего прочего, обращалось внимание на то, что область применения оптического волокна не ограничивается лишь компьютерными сетями. Растет число областей промышленности, в которых используются волоконно-оптические линии связи (ВОЛС).

Оптическое волокно в промышленных системах связи - 1
Компания «ЭФО» имеет большой опыт в поставке волоконно-оптических компонентов для индустриальных применений. И в этой статье мы рассмотрим основные особенности оптического волокна с точки зрения специфики промышленных условий и приведем некоторые конкретные примеры его применения в разных областях промышленности.

Причины использования оптического волокна в промышленности

В промышленных применениях редко возникает необходимость в высокоскоростной передаче сигнала на большие расстояния. Типичные значения скорости передачи ограничиваются сотнями Мбит/с, а длина участка линии связи составляет десятки-сотни метров. Этим условиям вполне отвечают стандартные линии на основе витой пары или коаксиального кабеля, а также беспроводная связь. Однако в промышленных условиях на первый план выходят такие факторы, как безопасность и надежность передачи информации. И в этой связи дают о себе знать другие преимущества оптоволокна, существенно выделяющие его на фоне конкурентов. В первую очередь, речь идет о следующих двух особенностях оптического волокна:

  • Невосприимчивость к электромагнитному излучению (ЭМИ). Промышленные процессы зачастую сопровождаются повышенным уровнем электромагнитного шума, источником которого могут быть силовые установки, радиоаппаратура и прочее технологическое оборудование. Электромагнитные помехи могут привести к искажению или даже полной потере данных. В отличие от своих конкурентов, оптическое волокно изготавливается из диэлектрического материала, а потому абсолютно невосприимчиво к электромагнитным помехам. Это позволяет прокладывать оптическую линию связи в непосредственной близости к источникам ЭМИ (в частности, к силовым линиям питания технологического оборудования). Вдобавок, оптоволокно само не создает электромагнитных полей в окружающем пространстве, поэтому между соседними оптоволоконными линиями связи не возникает перекрестных помех.
  • Гальваническая развязка. Поскольку оптическое волокно является диэлектриком, между передающей и приемной стороной отсутствует электрический контакт. Это позволяет решить большое количество проблем, связанных с разностью потенциалов соединяемого оборудования, протеканием выравнивающего тока при неидеальном заземлении, а также скачками напряжения и другими аварийными ситуациями. Оптоволокно обеспечивает изоляцию значительно более высокого напряжения, чем оптроны и другие микросхемы, используемые для гальванической развязки.

По этим причинам во многих промышленных применениях наилучшим, а подчас и единственно верным, решением является использование оптического волокна. Большую популярность получили индустриальные линии связи на основе пластикового (полимерного) оптического волокна (POF), поскольку они полностью отвечают предъявляемым требованиям и в то же время привлекают сравнительно низкой стоимостью компонентов и простотой работы с POF.
Спектр возможных применений оптоволокна (в частности, POF) в промышленности очень разнообразен. Далее мы вкратце рассмотрим некоторые конкретные примеры, взятые из руководства по применению (Application Note), выпущенного компанией Avago Technologies (сейчас – Broadcom Limited), – одним из ведущих производителей индустриальных волоконно-оптических компонентов.

1. Управление технологическими процессами

В автоматизированных промышленных системах контроллеры получают сигналы управления от компьютера, который может быть удален на некоторое расстояние. Линии связи, по которым передаются эти сигналы, часто располагаются вдоль линий питания и вблизи технологических установок. Чтобы исключить влияние помех на передаваемые сигналы, применяется оптическое волокно. Так, при помощи оптоволокна можно организовать связь между компьютером и программируемым логическим контроллером (ПЛК), а также связь между несколькими ПЛК, объединенными в общую информационную сеть.

Оптическое волокно в промышленных системах связи - 2

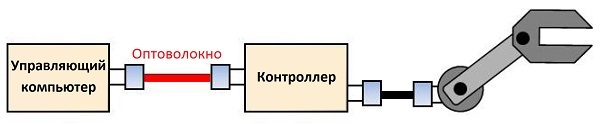

Другим примером является управление промышленными роботами, в конструкцию которых входят электродвигатели, соленоиды и прочие элементы, создающие электромагнитные помехи. Относительная гибкость оптического волокна позволяет также использовать его для связи между движущимися частями робота.

Оптическое волокно в промышленных системах связи - 3

2. Системы сбора данных и измерительные системы

Большое значение на производстве также играют контрольно-измерительные системы. Зачастую необходимо проводить мониторинг различных параметров высоковольтного оборудования. Обработка полученных данных при этом осуществляется при помощи низковольтной микропроцессорной техники. Поэтому для передачи сигналов необходима надежная гальваническая развязка, которая достигается при использовании оптического волокна.

Оптическое волокно в промышленных системах связи - 4

В автоматизированных контрольно-измерительных системах также широко используется интерфейсная шина GPIB (IEEE-488). При помощи оптоволокна можно увеличить расстояние между измерительным прибором и компьютером, обрабатывающим информацию. При этом обеспечивается гальваническая развязка и защита от электромагнитных помех, что критично с точки зрения точности измерений.

Оптическое волокно в промышленных системах связи - 5

3. Защита от ударов молнии

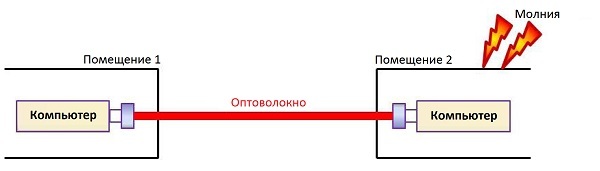

Если технологическое оборудование расположено в разных помещениях, волоконно-оптическая связь между установками обеспечивает защиту от возможных повреждений, вызванных ударами молнии.

Оптическое волокно в промышленных системах связи - 6

4. Силовое оборудование

Оптическое волокно используется не только для передачи информации от одних промышленных установок к другим. Оптоволоконные интерфейсы часто применяются внутри оборудования для связи между его частями. В качестве примера можно привести управление IGBT транзисторами, служащими в качестве электронных ключей в инверторах, импульсных источниках питания и других силовых приборах. Оптоволокно обеспечивает надежную гальваническую развязку между низковольтным микроконтроллером, формирующим управляющие сигналы, и затвором силового транзистора.

Оптическое волокно в промышленных системах связи - 7

Другим устройством силовой электроники, в котором используется оптическое волокно, является статический компенсатор реактивной мощности (SVC – Static VAR Compensator), применяемый в высоковольтных системах для уменьшения нагрузки на распределительную сеть, улучшения качества подаваемой электроэнергии и снижения расходов. Основными элементами SVC являются конденсаторы с тиристорным переключением (TSC – Thyristor-Switched Capacitors) и реакторы с тиристорным управлением (TCR – Thyristor-Controlled Reactor), переключение которых приводит к возникновению сильных электромагнитных полей. Поэтому для передачи управляющих сигналов и сигналов обратной связи в SVC применяется оптическое волокно, невосприимчивое к помехам и обеспечивающую гальваническую развязку.

Оптическое волокно в промышленных системах связи - 8

5. Установки альтернативной энергетики

Из рассмотренного выше видно, что оптоволокно может применяться на разных этапах одного и того же технологического процесса. В качестве примера рассмотрим такую набирающую популярность в последние годы область промышленности, как альтернативная энергетика. Наиболее распространенными направлениями на сегодняшний день являются ветроэнергетика и солнечная энергетика.

Ветрогенератор (ВЭУ – ветроэлектрическая установка) преобразует кинетическую энергию ветрового потока в электрическую энергию. В конструкцию ветрогенератора входят выпрямители, инверторы, трансформаторы и фильтры, осуществляющие необходимое преобразование выработанной электроэнергии для ее последующей передачи на большие расстояния. Соединение силового оборудования ветрогенераторов при помощи оптического волокна позволяет исключить влияние скачков напряжения и электромагнитных помех на передаваемые сигналы. Волоконно-оптические компоненты могут располагаться в непосредственной близости к оборудованию и силовым линиям. Оптическое волокно может применяться в следующем оборудовании ветровой электростанции:

  • Драйверы затвора силовых транзисторов в выпрямителях и инверторах.
  • Приборные и коммуникационные панели.
  • Блоки управления турбиной.
  • Системы мониторинга условий окружающей среды и состояния оборудования.
  • Информационные сети ветровых электростанций.

Оптическое волокно в промышленных системах связи - 9

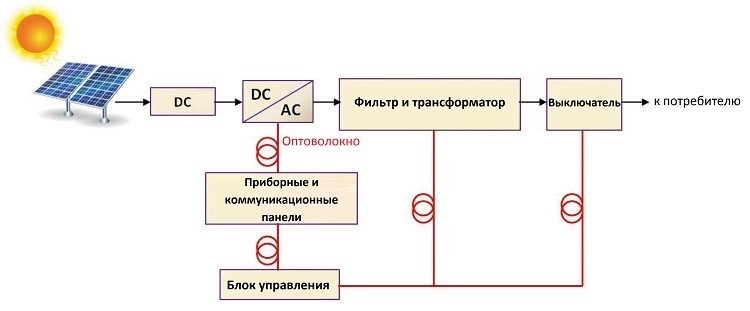

Аналогичным образом оптическое волокно применяется и в оборудовании электростанций на основе солнечных батарей, преобразующих солнечную энергию в электрический ток. Оптоволокно на солнечных электростанциях применяется в следующих системах:

  • Драйверы затвора транзисторов в силовых инверторах.
  • Приборные и коммуникационные панели.
  • Оборудование автоматизации подстанций и релейной защиты.

Оптическое волокно в промышленных системах связи - 10

6. Оптические системы дуговой защиты

Следующий пример использования оптического волокна несколько отличается от всех предыдущих, поскольку здесь оптоволокно выступает не просто как канал связи, а как основной элемент системы. Речь идет об оптических системах защиты от электрической дуги в комплектных распределительных устройствах (КРУ) электрических подстанций. Такие системы регистрируют оптическое излучение вспышки света, возникающей при дуговом коротком замыкании. Этот подход позволяет минимизировать время срабатывания выключателя в случае аварии. В качестве чувствительного элемента обычно используется линзовый оптический датчик, собирающий излучение вспышки и передающий по оптоволокну на управляющее устройство, или же волоконно-оптический датчик, представляющий собой отрезок оптоволокна в прозрачной оболочке, который регистрирует свет всей своей поверхностью. Управление датчиками может производиться удаленно. Подробнее об оптических системах защиты от дуговых замыканий можно прочитать здесь.

Оптическое волокно в промышленных системах связи - 11

7. Другие автоматизированные системы

Необходимость в централизованном управлении различными установками возникает также и в других системах, не связанных с производством и энергетикой. Приведем два примера, в которых целесообразно использовать оптическое волокно.

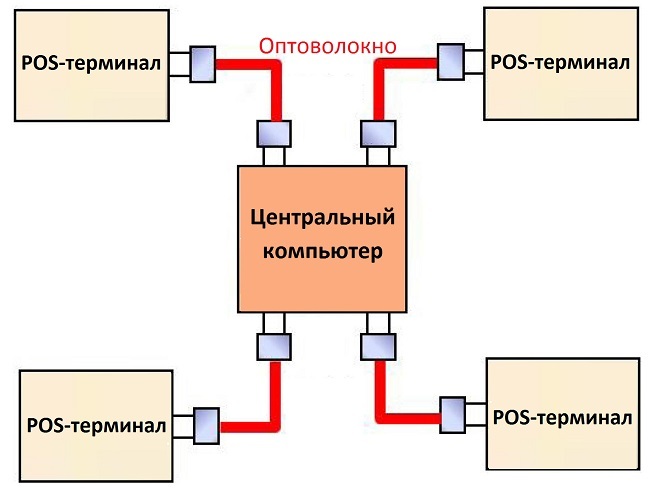

Сеть POS-терминалов в магазинах, банках и других учреждениях. Использование оптоволокна для передачи информации между POS-терминалами и центральным компьютером гарантирует высокую скорость связи и сохранность данных по проведенным операциям. Особенно это важно на крупных площадях, где могут присутствовать источники сильных помех.

Оптическое волокно в промышленных системах связи - 12

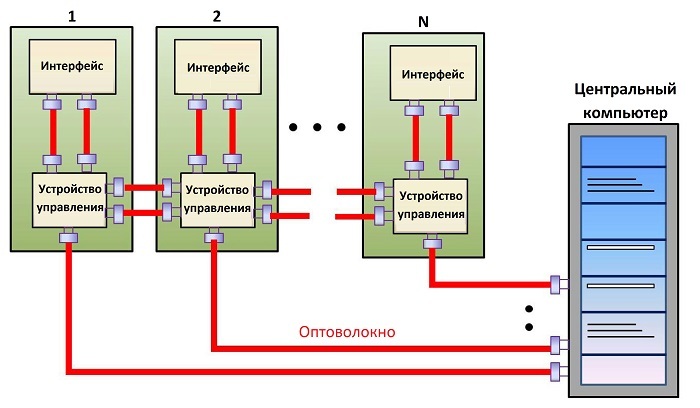

Игровые развлекательные центры. Оптоволокно также может быть использовано для автоматизации игровых развлекательных систем, а именно для связи центрального компьютера с игровыми автоматами, внутренних соединений автомата и связи между игровыми автоматами для многопользовательской игры.

Оптическое волокно в промышленных системах связи - 13

8. Медицинское оборудование

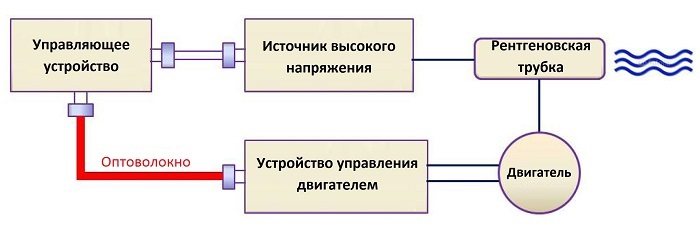

Еще одна область, в которой активно применяется оптическое волокно, – это медицинское оборудование. Изолирующие свойства оптического волокна обеспечивают защиту пациента, персонала и электроники от высоковольтной части аппаратуры. В качестве примера можно привести рентгеновский аппарат. Для генерации излучения к рентгеновской трубке подводится высокое напряжение. Оптоволокно обеспечивает гальваническую развязку между источником высокого напряжения и низковольтным управляющим оборудованием. При этом также устраняется влияние электромагнитных помех, возникающих при переключении высоких токов и напряжений.

Оптическое волокно в промышленных системах связи - 14

Компоненты Versatile Link от Broadcom Limited

Конечно, невозможно перечислить всех возможных промышленных применений оптического волокна. Однако эта область телекоммуникаций активно развивается как во всем мире, так и в нашей стране.

Для реализации этих и других подобных систем передачи информации выпускаются индустриальные волоконно-оптические компоненты, отвечающие жестким условиям промышленности. Большую популярность среди разработчиков заслужили компоненты линейки Versatile Link, выпускаемые компанией Broadcom Limited (ООО «ЭФО» является официальным дистрибьютором Broadcom). Эта линейка компонентов предназначена для работы с пластиковым оптическим волокном и включает дискретные оптические передатчики и приемники, коннекторы, адаптеры (розетки) и POF патч-корды. Компоненты Versatile Link отличаются надежностью, экономичностью, а также простотой эксплуатации, благодаря чему могут использоваться практически в любых сферах промышленности.
В нашей следующей статье мы сделаем подробный обзор этой линейки компонентов. С ассортиментом продукции Versatile Link Вы можете ознакомиться на сайте компании «ЭФО», посвященном волоконно-оптическим компонентам – InFiber.ru:
