Полевые испытания астротрекера

в 18:27, , рубрики: diy или сделай сам, астрономия, астрофотография, космонавтика, опыт, фотография, Фототехника, метки: , , , ,

В предыдущем посте я рассказал как можно сделать астротрекер за два вечера. Настало время проверить его работу и сделать первые выводы.

Вот пример фото сделанного с его помощью:
Полевые испытания астротрекера

Вчера выдалась первая удачная ночь с ясным небом. Я собрался и поехал на дачу в 15 км от Днепропетровска. Расстояние не достаточное для исключения засветки от города, но для первых экспериментов вполне подходящее.

После предварительных балконных испытаний я внес два существенных изменения в прошивку контролера. Первое — при включении питания двигатель сразу начинает вращаться. Это позволяет просто влючать-выключать питание для запуска двигателя. И второе — изменил направление вращения двигателя. Всю электронику я спрятал в черную коробку и старался в нее не лазить в процессе съемки что бы не засвечивать глаза лишний раз.

На месте я начал с попытки сориентировать ось вращения трекера на Полярную завезду. Это оказалось самой большой проблемой за весь вечер.

Во-первых, у меня не было никакого прицела. Приходилось смотреть вдоль дверного навеса используя угол между ним и МДФ как прицел. Но это очень и очень неудобно т.к. не получается держать в фокусе и его и Полярную звезду.

Полевые испытания астротрекера

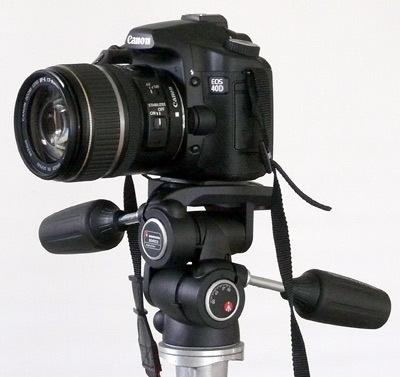

Во-вторых, моя штативная головка не предназначена для очень точной наводки на объект. На ней совершенно нет никаких элементов для того что бы совершать очень точные и небольшие вращения. Те ручки что на ней есть очень короткие, рычаг у них небольшой. А когда на астротрекер я повесил вторую штативную голову и камеру с объективом то получилось что на основную головку стал действовать очень большой груз с большим рычагом что сделало какое-нибудь точное наведение в принципе невозможным.

Получается что нужно придумать какой-то механизм для точного наведения трекера на полюс не используя штативную головку. Также нужно предусмотреть прицел.

Первичную настройку я выполнил с помощью гироскопа в телефоне. Я выставил угол наклона 49.2 градуса и на глаз навел трекер в сторону полюса.

Далее я пользовался именно этим способом т.к. ничего более точного без изменении конструкции сделать не получится.

Также, в ходе опытов выяснилось что жесткость конструкции вызывает ряд вопросов. После срабатывания затвора при фокусном расстоянии 200мм возникают микроколебания (даже с предварительно поднятым зеркалом). Я обходил это закрывая обзор объективу рукой на пару первых и последних секунд выдержки.

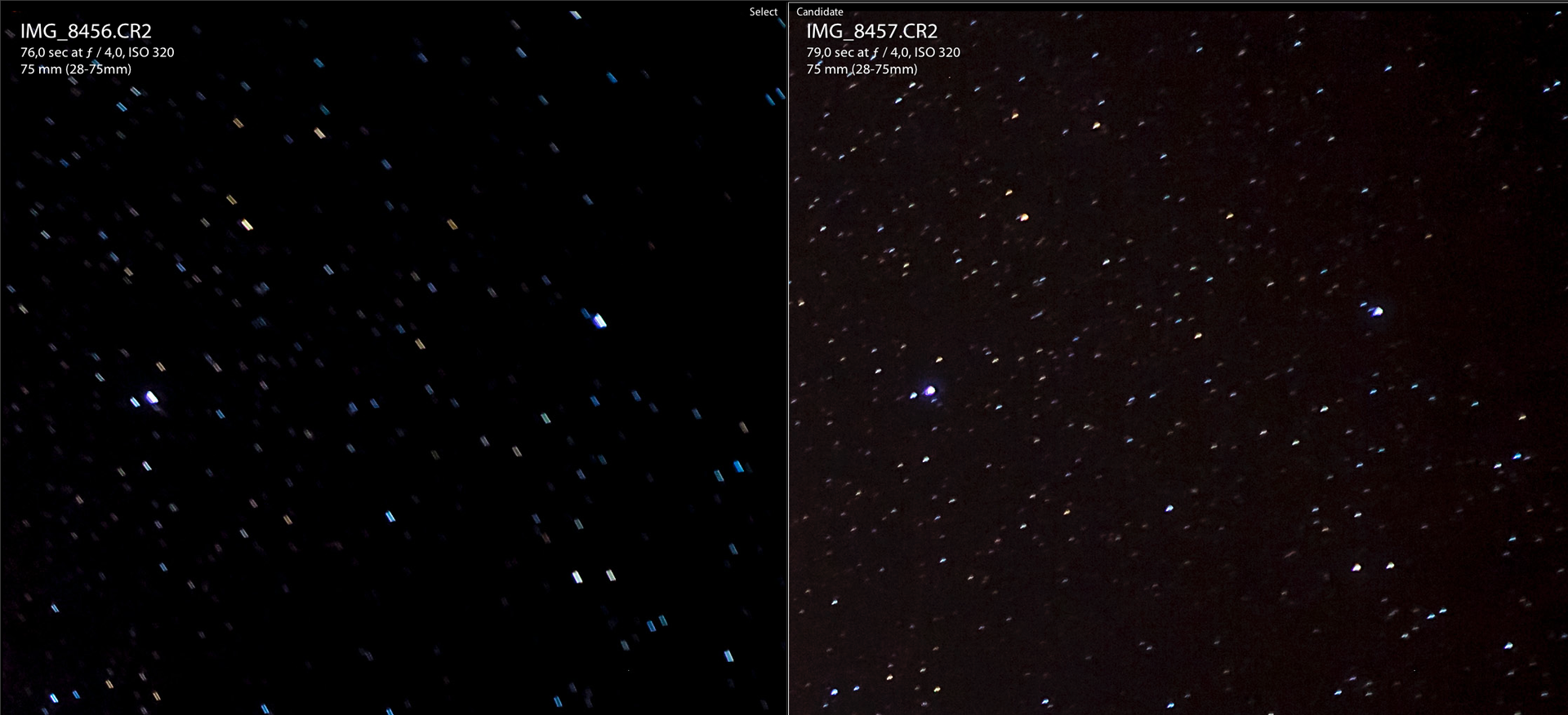

Первые тестовые снимки я сделал с выключенным мотором и потом в включенным. Разница оказалась существенной:
Полевые испытания астротрекера
F/4, ISO 320, 75mm, 79 sec.

Здесь слева статичный кадр, справа — с астротрекером. Это угол фотографии, масштаб 1:1. Tamron 28-75/2.8 рисует по углам как-то не очень красиво.

А вот этот кадр целиком:
Полевые испытания астротрекера
Чуть ниже центра кадра — Полярная звезда.

Далее решил попробовать более длинную выдержку на широком угле и уже не в районе полюса где вращение минимальное а в стороне. Результат меня впечатлил:

Полевые испытания астротрекера
28mm, f/4, ISO 320, 149 sec.

Набираюсь смелости и делаю еще более длительную выдержку. Делаю один за одним 2 кадра (212 и 260 секунд, f/3.5, ISO 320, 28 mm). Немного поигрался с ними в редакторе и склеил что бы уменьшить шумы и повысить яркость. Камера смотрела почти вертикально вверх так что в объектив к счастью не попадали никакие блики от соседей.

Полевые испытания астротрекера

О да! Это то, ради чего все затевалось. Огромные россыпи звезд, виден млечный путь, хорошая проработка делатей, нет треков. Я доволен.

Что ж, мне этого мало. Перехожу к 70-200/2.8. Приходится заново юстировать наводку трекера на полюс. В этот раз совсем трудно. Вес у камеры с линзой большой. Точность прицела еще меньше чем в предыдущем опыте.

В процессе тестирования становится понятно что про выдержки длинне 60 секунд пока что прийдется забыть — вылазят треки. Но на выдержке в минуту все выглядит не так уж и плохо. Также приходится подымать ISO до 1600 что бы получилась хорошая экспозиция.

Полевые испытания астротрекера
200mm, F/3.3, ISO 1600, 64sec.

Вот фрагмент в масштабе 1:1
Полевые испытания астротрекера

Далее я начал экспериментировать с настройкой на полярную звезду. Также почти полностью «закрыл» половинки трекера что бы уменьшить болтания шпильки. В процессе экспериментов получилось сделать несколько снимков знаменитой галактики Андромеда (M31). Найти ее на небе новичку оказалось не просто. Но помогла программа SkEye в телефоне. Саму галактику я глазами так и не видел. Наводился сугубо по вторичным признакам. Но один раз найдя ее на небе потом было уже легко.

Получился такой кадр:
Полевые испытания астротрекера
63 sec, 200mm, f/3.2, ISO 1600

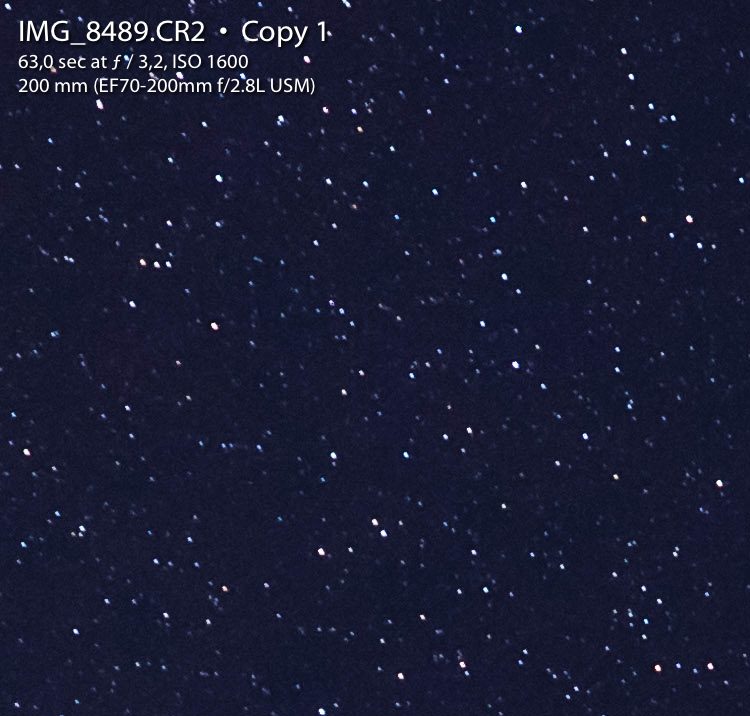

Вот фрагмент в масштабе 1:1
Полевые испытания астротрекера

После обрезки, сложения трех кадров, цветокоррекции и капельки уличной магии получилась картинка из начала поста:
Полевые испытания астротрекера

Что ж, неплохо как для первого раза.

10 советов новичкам таким как я

1. Одевайтесь гораздо теплее чем днем. Хоть сейчас и лето но ночью температура падает до +12 а то и ниже. Сидеть долго и неподвижно очень холодно. Я одел зимнюю пуховую куртку, шапку и перчатки и все равно замерз под конец. Ушел спать в 3 утра по большей мере именно потому что замерз.
2. Термос с чаем и печеньки. Must have.
3. Возьмите с собой раскладной стол и белую скатерть. Мне очень было удобно все разложить на нем. В темноте на белой скатерти видны контуры предметов так что более удобно находить на нем то что нужно.
4. Удобное кресло. Сидеть прийдется долго. Лучше что бы было удобно. Я использовал пляжный раскладной кресло-шезлонг.
5. Запасные аккумуляторы, флешки, камера.
6. Ночью выпадает роса. Прикрывайте технику и приборы тряпками пока не пользуетесь. Периодически проверяйте оптику. Возьмите микрофибру протирать влагу.
7. Ночью одному немного страшно. Реагируешь на любой шорох. Мне кажется будет лучше если кто-то будет рядом.
8. Влючите в камере предварительный подъем зеркала. Используйте спусковой тросик.
9. Старайтесь не передвигаться возле штатива пока идет выдержка. Никаких прыжков, ударов, вибраций, громкой музыки.
10. Следите за ногами. Не зацепайтесь за штатив. Легко сбить юстировку на Полярную звезду.

11. Бонусный бесплатный совет только для тех кто открыл спойлер.
Можно использовать угловой видоискатель. Вот такой:
Полевые испытания астротрекера
В нем есть режим двукратного увеличения картинки из видоискателя что очень повышает видимость звезд глазом.

Итак, подводя итоги можно сказать что астротрекер действительно работает. Его точности достаточно для работы даже с объективом 200мм и камерами 21MPx. Однако конструкция требует существенной доработки для повышения качества наведения на полюс без использования головки фотоштатива.

С помощью астротрекера любой желающий может приобщиться к астрофотографии. Это не требует существенных капиталовложений (при условии наличии камеры, шататива и желания), это весело и познавательно.

P.S. Хотя кого я обманываю. Пока ждешь экспозицию меня одолевала тоска зеленая. Нужно было взять с собой и телескоп.
