Всем привет! Меня зовут Артем, в тырнетах более известен под идиотским ником TTEMMA, но не суть. Я являюсь одним из основателей любительской группы переводчиков Russian Studio Video 7 и единственным ромхакером-программистом в данной команде.

Мы с командой первые, кто смог подарить фанатам Resident Evil переводы двух культовых игр на Nintendo GameCubeResident Evil Remake и Resident Evil Zero, когда-нибудь я расскажу о том, как мы все это делали, но в данной теме я бы хотел рассказать о такой роскошной игре, как Xenoblade Chronicles на Nintendo Wii и о том, как происходил и далее происходит ромхак данной игры. В данной игре всё сделано в японском стиле, странно и в некоторых моментах просто задаёшься вопросом — «Зачем?», но потом вспоминаешь, на сколько японцы странные люди и эти вопросы отпадают. Ну что ж, начнём?

Предисловие

Xenoblade Chronicles эта та игра, из-за которой стоит, нет, даже нужно приобрести Nintendo Wii. JRPG, большой открытый мир, куча вспомогательных квестов и захватывающий сюжет, который затянет прохождение игры не на недели, а на месяца. Все, кто знаком с Nintendo Wii, знает, что консоль предназначена для слабеньких красочных семейных игр по типу Super Mario и т.п, но то, что сотворили Monolith Soft достойно похвалы, их Xenoblade Chronicles обладает прекрасной и красивой графикой, не смотря на огромные технические ограничения консоли(посоревноваться в плане графики может только Resident Evil Remake и Resident Evil Zero).


Посмотрев с командой на данную игру, мы решили, что она нуждается в переводе на наш великий и могучий. Но как известно, не разобравшись в технической составляющей игры, браться за перевод явно не стоит. И вот о технической составляющей мы сейчас и поговорим.

Технические нюансы

Немного расскажу о самой Wii и о том, о чем речь в данной теме не пойдёт.

Что Nintendo GameCube, что Nintendo Wii работает на процессоре от IBM с архитектурой PowerPC. Данный процессор работает в Big-Endian режиме, это важно запомнить(как по мне, хакинг файлов Big-Endian намного удобнее, чем Little-Endian из-за порядка байтов).

Благо, Nintendo сильно позаботились о разработчиках игр и в своих SDK предоставили просто огромное количество форматов для любой цели, именно о них речь в данной теме и не пойдёт. Может быть я потом и расскажу о них подробно, но моя лень вряд ли позволит. Выделить из форматов Nintendo я хочу лишь один – BRFNA (Binary Revolution Font), о нём и пойдёт дальше речь.

Шрифт

Шрифт в Xenoblade Chronicles(далее XC) хранится в стандартном, но редко используемом в играх формате с расширением BRFNA.

Существует лишь два стандартных для Wii формата шрифта:

  1. BRFNT(более популярный)
  2. BRFNA(редко используемый)

Я не буду углубляться в их структуру, а лишь расскажу о различиях:

  • В BRFNA был добавлен новый блок, хранящий в себе информацию о кодировке(ansi, kanji, european и т.д.)
  • В BRFNA текстуры с символами сжаты неизвестным мне форматов, в то время как в BRFNT они лежат в открытом виде и спокойно редактируются.

BRFNA успел доставить много проблем, во первых – неизвестный тип сжатия, во вторых – слегка странное разделение по кодировкам. Спас нас из этой ситуации, как ни странно, официальный конвертер шрифтов из 3DS SDK от Nintendo. Но и с ним появились проблемы, пришлось изучать используемые кодировки в самом XC, писать отдельные конфигурационные файлы для конвертера текстур и поиграться с настройками самого конвертера, чтобы шрифт был идентичен оригиналу. И о благо, после нескольких дней мучений я смог вывести русские буквы с использованием русских кодов символов из UTF8.


Правда, игра долго упиралась из-за размера нового шрифта и крашилась в самом начале загрузки игры. Сначала были подозрения, что мои кривые руки делают что-то не так, но после того, как я убрал умляуты из шрифта, то игра спокойно запустилась. Но убирать умляуты я категорически не хотел, поэтому подошёл с другой стороны, я просто изменил формат текстур c IA4(4 бита на цвет, 4 бита на прозрачность) на просто I4(4 бита на цвет, без прозрачности) и вуаля, XC взлетела как миленькая.

Почему я решил изменить именно формат текстур? Потому что могу! Ну а если честно, то это никак не ухудшило качество символов. Вывод символов в данной игре работает таким образом, что он выводит лишь альфа канал, никак не используя при этом основной канал, а вот если использовать формат шрифта без прозрачности, то ему и использовать, кроме как основной канал, нечего. Безобразие, подумал я и решил обойтись без прозрачности, чтобы не захламлять место.

На этом моменте работы со шрифтом были окончены и вычеркнуты из списка задач.

PKBPKH – контейнеры файлов

Что-то начал я свой рассказ совсем не с того. Чтобы добраться до многих основных файлов, придётся их как-то извлечь из контейнера PKB.

PKB представляет из себя просто контейнер, без каких либо указателей, размеров и имен файлов. Всё, что можно заметить, так это кучу файлов, выравненных по 2048 байт.

Пример PKB


Самое же интересное хранится в PKH файлах, но и чтобы добраться до них придётся постараться. Все PKH файлы находятся в отдельном для каждого языка U8 архиве с именем static.arc.

STATIC.ARC английского языка


PKH же представляет из себя весьма странную разметку для PKB, хранящую в себе размер, указатель и индекс файла. Из индекса сама игра как-то получает полное имя файла, но я с этим разбираться не стал, т.к. это слишком муторно и бессмысленно.

Я не смог разобрать структуру данного контейнера до конца, но для извлечения и запаковки файлов изученного хватило.

PKH можно поделить на 2 блока: Header и Entry, что я и сделал.

public class pkhModuleEntry
    {
        public uint ID;
        public uint unk;
        public ushort sizeFile;
        public uint offsetFile;

        public pkhModuleEntry()
        {
            ID = unk = offsetFile = sizeFile = 0;
        }

    }

public class pkhModule
    {
        uint Magic;
        uint version;
        uint tableOffset;
        uint pkhSize;
        uint countFiles;
        pkhModuleEntry[] entry;
        string[] extensions;
        ...
    }

Entry у нас начинается с указателя tableOffset. Только вот проблема в том, что entry разделено ещё на несколько блоков, загрузка всей информации о файлах происходит таким образом:

for (int i = 0; i < countFiles; i++)
            {
                entry[i] = new pkhModuleEntry();
                entry[i].ID = mainPkhSfa.ReadUInt32();
                entry[i].unk = mainPkhSfa.ReadUInt32();
            }

            for (int i = 0; i < countFiles; i++)
                entry[i].sizeFile = mainPkhSfa.ReadUInt16();

            for (int i = 0; i < countFiles; i++)
                entry[i].offsetFile = mainPkhSfa.ReadUInt32();

По коду выше можно понять, что вся информация о файлах разделена на 3 блока:

  1. Индексы файлов и неизвестные значение
  2. Размеры файлов
  3. Указатели на файлы

Можно заметить, что указатель на определённый файл хранится в uint32, то есть в 4-байтной переменной, а вот размер, почему-то, в 2-байтной. Объясню данный изъян, как я говорил выше, в PKB файлы выравнены по 2048 байт и это сделано не спроста. Размер файла указывается не в байтах, а в количестве данных блоков. К примеру, размер файла указан 0xC, следовательно размер в PKB будет 0xC * 0x800 = 0x6000.

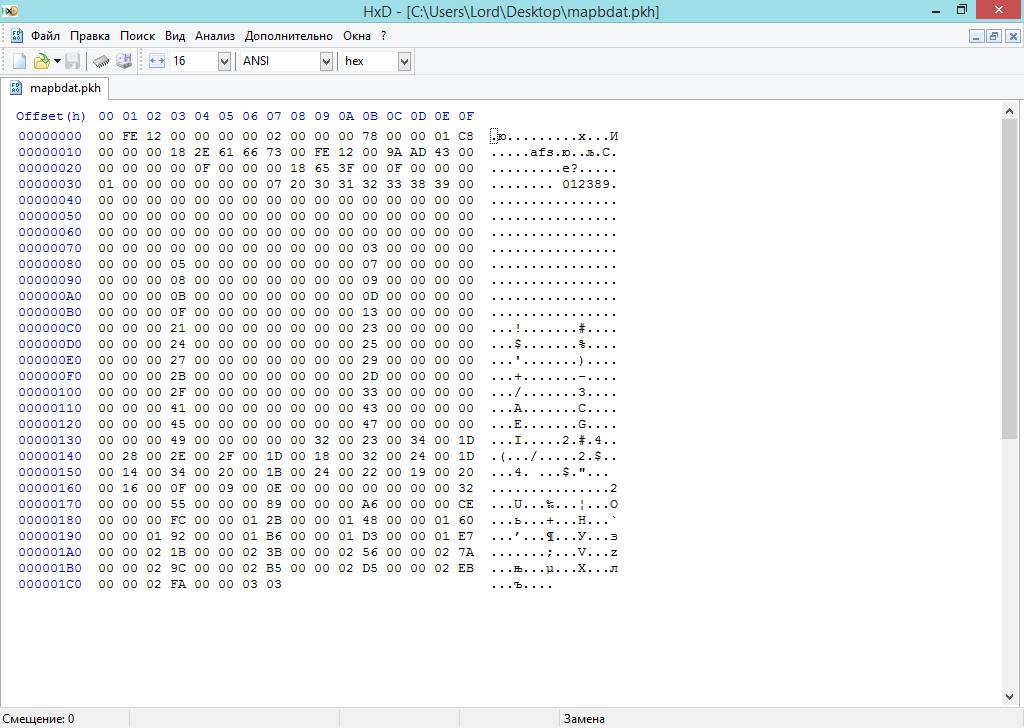

Пример PKH


Изучив данную структуру был быстро наклёпан распаковщикзапаковщик и я приступил к изучение контейнеров, хранящих в себе текст.

Контейнеры с текстом

Как и всегда, японцы понаделали странностей в своей игре. После долгих изучений игровых контейнеров было выделено 3 фронта с игровым текстом:

  1. Контейнер BDAT – хранит в себе какие-то данные и строки, приоритетно системные (меню, торговля, настройки).
  2. Контейнер SB – хранит в себе скрипты и строки с разговорами с жителями.
  3. Контейнер REV – хранит в себе данные и строки, используемые в кат-сценах.

К защите своих строки японцы подошли отлично, но нам данный факт совсем уж не понравился.
В каждом контейнере шифруются только строки, это не стало бы проблемой, если использовался бы только один алгоритм шифрования. Но увы, японцы решили для каждого контейнера разработать свой алгоритм шифрования, что и создало для нас много проблем.

В данной теме я расскажу лишь о контейнере BDAT и его алгоритме шифрования, о шифровании в контейнере SB пока что промолчу, а об шифровании в контейнере REV сказать ничего не могу, т.к. пока что он находится в процессе хакинга.

Контейнер BDAT


Самый первый контейнер, который пал мне на хакинг — это BDAT. Бегло осмотрев, сложно было понять, что он в себе хранит текст. Но мы же не пальцем деланы, так что сразу полезли гуглить об этом формате. На забугорном форуме была найдена кое-какая информация о структуре данного контейнера и была предоставлены пруфы, что там хранится текст. Даже софт нашёлся, который его извлекает, но мои файлики он, почему-то, не скушал. Порыскав ещё по забугорным форумам я понял, что их версия игры содержит текст в открытом виде, а вот я в своих файлах этого не вижу. В голове сразу же потекли потоки информации и разные предположения и только один был верный — шифруются японцы, шифруются. Осталось лишь одно, разобраться как.

Проведя несколько манипуляций, у меня на руках был дамп памяти с расшифрованным BDAT и оригинальным, начался процесс анализа этих файлов. Проведя кучу времени на сравнение файлов, я не смог разобраться в шифровании. Никаких закономерностей я не видел и выход был один — дебажить!

К сожалению, Dolphin обладает хреновеньким дебаггером(либо я просто зажрался и привык к дебаггеру PCSX, где есть все возможные функции для дебагга). Мне надо было выяснить, в какой области памяти расшифровывается BDAT и поставить там брик на запись, но, Dolphin умеет ставить бряк только на команду по адресу, но на чтениезапись из опр. участка RAM не умеет, это стало проблемой. Начались поиски Dolphin с дополненными функциями для дебагга и таковой был найден — Dolphin DebugFast на основе 4 версии, в него добавлена лишь одна особенность — брик на чтениезапись в RAM, то что нужно, подумал я и приступил к дальнейшему хаку.

Найдя в памяти участок с нужными мне данными, я поставил брик и начал изучать, как же игра расшифровывает свои BDAT. Всё оказалось просто и в тоже время интересно. В BDAT есть 2 байтовый ключ, первый байт грузится в регистр R5, второй в R0 соответственно, так же есть булевая переменная, которая в начале расшифровка устанавливается в 1(true).

Если булевая переменная установлено в 1, то расшифровка происходит с помощью регистра R5, если же в 0, то расшифровка происходит с помощью регистра R0.

Шифрование же основано на простом XOR, порядок расшифровка таков:

  1. Зашифрованный байт = Зашифрованный байт ^ R(5 или 0)
  2. R(5 или 0) = (Зашифрованный байт + R(5 или 0)) & 0xFF
  3. Смена булевой переменной на противоположное значение

Код на C#:

public static void BDAT_DecryptPart(int offset, int size, ushort key, MemoryStream data)
        {
            data.Position = offset;
            int endOffset = offset + size;
            if (endOffset > data.Length)
                endOffset = (int)data.Length;

            bool reg = true;
            byte _r0 = (byte)(0xFF - (key & 0xFF));
            byte _r5 = (byte)(0xFF - (key >> 8 & 0xFF));
            byte inByte = 0;

            while (offset < endOffset)
            {
                inByte = data.GetBuffer()[offset];
                if (reg)
                {
                    data.GetBuffer()[offset] = (byte)(inByte ^ _r5);
                    _r5 = (byte)((_r5 + inByte) & 0xFF);
                    reg = false;
                }
                else
                {
                    data.GetBuffer()[offset] = (byte)(inByte ^ _r0);
                    _r0 = (byte)((_r0 + inByte) & 0xFF);
                    reg = true;
                }
                offset += 1;
            }
        }

Шифрование разработано очень интересно, каждый следующий байт зависит от прошлого, да ещё с чередованием, гениально! Причём, что ресурсов для расшифровки почти на израсходуется, а понять суть алгоритма без дебагга не возможно.

Покончив с шифрованием, я стал разбираться со структурой самого BDAT. После расшифровки строковых данных, в начале файла были замечены какие-то названия, больше похожи на название каких-то блоков.

Примерчик

Зашифрованный блок с 0x2C — 0x66.


Но разбор этого блока я отложил, и решил разобраться с общей структурой. Путем непростого анализа, было выявлено, что Header у нас занимает всего 0x20 байт, его структуру я описал ниже.

Не буду углубляться, как я всё это определил, а просто расскажу, что каждый из этих байт значит.

class header
    {
        public uint magic;
        public byte mode;
        public byte unk;
        public ushort offsetToNameBlock;
        public ushort sizeTableStruct;
        public ushort unkTableOffset;
        public ushort unk2;
        public ushort offsetToMainData;
        public ushort countEntryMain;
        public ushort unk3; public ushort unk4;
        public ushort cryptKey;
        public uint offsetToStringBlock;
        public uint sizeStringBlock;
        ...
   }

  • Magic — константа и всегда равна BDAT(ansi)
  • Mode — 1: нет шифрования, 3: имеется шифрование
  • unk — как понятно, неизвестно, но данный байт всегда равен нулю
  • offsetToNameBlock — указатель на зашифрованный блок с именами блоков
  • sizeTableStruct — размер одного блока со всеми данными
  • unkTableOffset — указатель на таблицу, которую до конца я разобрать не смог
  • unk2 — неизвестно, но всегда равен 0x3D
  • offsetToMainData — указатель на блок, содержащий все данные
  • countEntryMain — количество блоков по указателю offsetToMainData (размер блока MainData можно просчитать таким образом: sizeTableStruct * countEntryMain)
  • unk3 — неизвестно, всегда 0x01
  • unk4 — неизвестно, всегда 0x02
  • cryptKey — 2-х байтный ключ для расшифровки
  • offsetToStringBlock — указатель на блок с текстом
  • sizeStringBlock — размер блока с текстом(равен 0, если текста нет)

После Header до offsetToNameBlock идут неизвестные данные, как выяснилось это информация о блоках в MainData и имеет данную структуру:

class typeStruct
    {
        public byte unk;
        public byte type;
        public ushort idx;
        ...
    }

  • unk — неизвестно
  • type — тип данных
  • idx — указатель в MainData(точный указатель просчитывается таким образом: offsetToMainData + (IndexStructure * sizeTableStruct) + idx

И остался последний блок — offsetToNameBlock, он имеет такую структуру:

class nameBlock
    {
        public string bdatName;
        public nameBlockEntry[] nameEntry;

        public nameBlock(StreamFunctionAdd sfa, int countName)
        {
            bdatName = sfa.ReadAnsiStringStopByte();
            sfa.SeekValue(2);

            nameEntry = new nameBlockEntry[countName];

            for (int i = 0; i < countName; i++)
            {
                nameEntry[i] = new nameBlockEntry(sfa);
            }
        }
    }

    class nameBlockEntry
    {
        public ushort offsetToStructType;
        public ushort unk;
        public string name;
        public typeStruct type;

        public nameBlockEntry(StreamFunctionAdd sfa)
        {
            offsetToStructType = sfa.ReadUInt16();
            unk = sfa.ReadUInt16();
            name = sfa.ReadAnsiStringStopByte();

            type = new typeStruct(sfa, offsetToStructType);

            sfa.SeekValue(2);
        }
    }

Хочу выделить только переменную countName, которой нет нигде в Header, но просчитывается она путем отнимания указателя на NameBlock 0x20 и делением данного числа на 4. Объясню почему: Header кончается по адресу 0x20, NameBlock начинается далеко после Header, а как мы знаем, сразу после Header идёт информация о структурах блоков в MainData, которая занимает 4 байта на структуру. И вот чтобы узнать кол-во таких структур, нужно узнать размер только информации о структурах и поделить на их размер, то есть 4.

Кажется, на первый взгляд, сложным строением, но попробую объяснить по другому:

Есть блок, где хранятся все данные — MainData. Данный блок поделён на несколько блоков, количество которых описано переменной countEntryMain, а размер одного такого блока описан переменной sizeTableStruct. А вот какие данные хранятся в одном таком блоке уже описывается с помощью класса typeStruct, количество которых может быть от 1 до нескольких. Для каждой typeStruct есть название, которое храниться в nameBlockEntry.

Вот и всё, BDAT разобран был наклёпан софт для извлечениязамены текста, который успешно пашет.

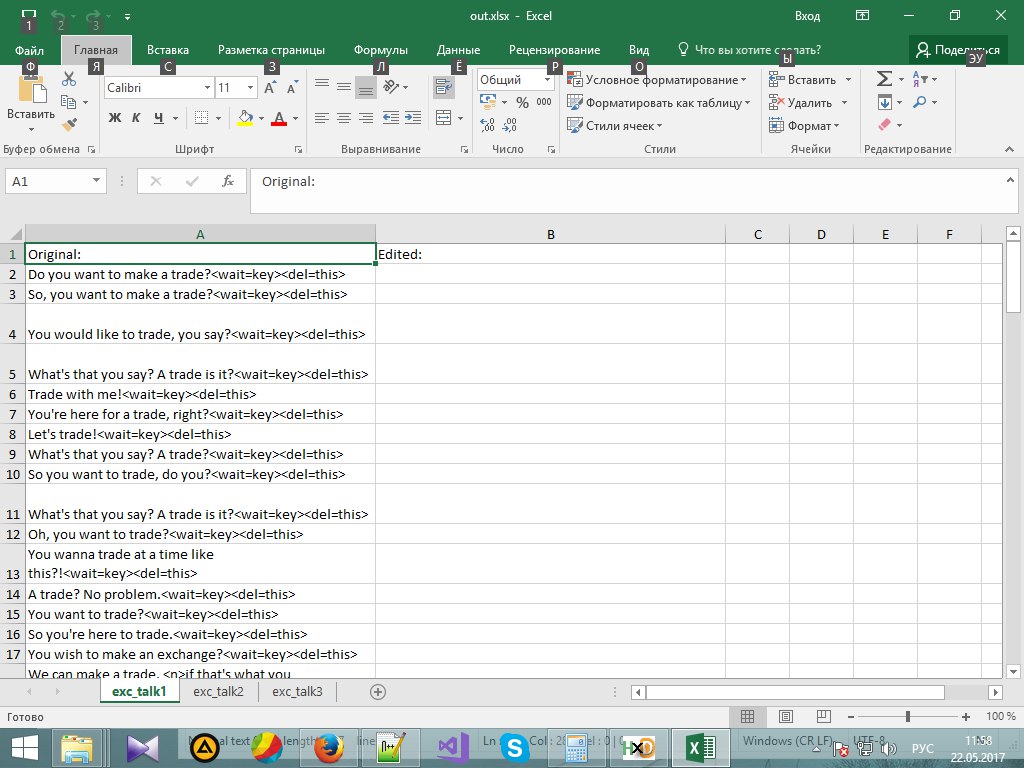

Пример извлечённых строк из BDAT


Заключение

В данной теме я попытался озвучить о том, как я пытался хакать одну из легендарных игр на Wii и довести до Вас, как японцы продолжают делать всё для того, чтобы в их файлах никто не рыскал.

Возможно будет и продолжение разбора форматов в данной игре, но это не точно. Если понравилась моя статья, то я расскажу о том, как мы переводили Resident Evil Remake и Resident Evil Zero.

Спасибо за уделённое время!

P.S. Это моя первая статья в подобной тематике, прошу не кидаться тапками, а лучше сразу указать на ошибки. Может что-то нужное не раскрыл до конца или не объяснил, прошу указать на это, чтобы больше таких ошибок не повторилось.

Автор: Артём Филатов
