«Советы инженерам»: обзор Huawei S5720-52X-PWR-SI V2R9SPC500

в 15:35, , рубрики: обзор, опыт, Сетевые технологии, системное администрирование, советы

«Советы инженерам»: обзор Huawei S5720-52X-PWR-SI V2R9SPC500 - 1

Привет! Блог Huawei снова на связи!

В эфире очередной выпуск рубрики «Советы инженерам».
И сегодня у нас в гостях заслуженный коммутатор Китая, обладатель почетного звания «Достойная замена модели Cisco 2960S-24-PWR», лидер линейки Huawei по соотношению «функционал/цена» — коммутатор Huawei S5720-52X-PWR-SI V2R9SPC500.

«Советы инженерам»: обзор Huawei S5720-52X-PWR-SI V2R9SPC500 - 2

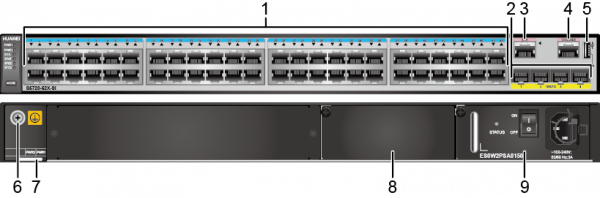

Краткое досье на нашего героя:

48GE PoE+, 4*10GE портов.
SI версия поддерживает L3 маршрутизацию, включая RIP и OSPF.
Версия ПО V200R009C00SPC500.
Мощность блока питания 500Вт, для PoE доступно 370.
Стекирование возможно через 1/10GE Uplinks.
Интерфейсы 10GE поддерживают практически любые трансиверы, в том числе SNR.
Поддерживается управление через web интерфейс и CLI (telnet, ssh v2), SNMP v2c/v3, централизованное через eSight.

А речь сегодня пойдет о нашем опыте использования S5720 в качестве коммутатора доступа для подключения рабочих мест и IP-телефонов.

Изначально мы заложили определённую избыточность, т.к. для этой задачи достаточно более дешевой линейки коммутаторов S5700-LI, но с прицелом на будущее применение, была взята именно эта модель, и это оправдалось — к концу тестирования неожиданно понадобился роутинг.

Но, давайте ближе к делу — что удалось выяснить о S5720 и проверить на практике?

Опыт первый. VLAN

Созданы VLAN для офисной сети и для телефонов. Настроены «транки» и пользовательские порты. Включен LLDP.

Для работы Voice VLAN порты настраиваются в режиме «hybrid». IP-телефоны Yealink имеют возможность получения настроек по LLDP, чем мы успешно и воспользовались.

После конфигурирования пользовательский трафик остался в офисной сети, а голосовой переместился в Voice VLAN. При этом дополнительной настройки телефонов и рабочих мест не потребовалось, что очень удобно при миграции.

Включение LLDP позволяет выделять PoE в соответствии с требованиями подключенного устройства и экономно расходует бюджет мощности коммутатора.

Вопросов при настройке маршрутизации не возникло — всё работает. Базовые настройки маршрутизации:

router id 192.168.30.4
#
ospf 1
area 0.0.0.0
network 10.0.50.0 0.0.0.255
#
interface Vlanif50
mtu 9198
ospf timer hello 1
ospf timer dead 3

Аутентификация peer не проверялась. В целях ускорения сходимости были настроены нестандартные тайминги (так называемый «LAN-based design»). В качестве «neighbor» успешно использована ASA5512 — работает.

Не обошлось и без нюансов: несмотря на то, что серия SI поддерживает динамический роутинг, он возможен только между интерфейсами Vlan (Vlanif). Т.е. порт нельзя перевести в режим L3 и назначить ему IP-адрес. Это возможно только для серий EI, HI.

«Советы инженерам»: обзор Huawei S5720-52X-PWR-SI V2R9SPC500 - 3

Опыт второй. Безопасность

В качестве защиты от наиболее распространённых типов угроз мы настроили DHCP snooping, IP Source Guard, ARP security — все вместе это позволяет избежать некоторых типов атак, наиболее распространённых в офисной сети, в том числе и непреднамеренных.

Не секрет, что для администраторов становится головной болью появление в сети нелегального DHCP-сервера. DHCP snooping как раз таки призван решить эту проблему, т.к. раздача адресов в этом случае возможна только из доверенного порта, на остальных же она заблокирована.

На базе DHCP snooping работают функуции IP Source Guard и ARP security, защищающие от подделки IP и MAC адресов. Здесь суть в том, что работа возможна только с адресом полученным по DHCP, а связка «порт—IP—MAC» создается и проверяется автоматически.

Данная настройка убережет нас, если кто-то захочет использовать чужие IP-MAC, или организовать атаку типа MITM-атаку («Man-in-the-Middle»).

Третий тип возможных угроз — это атаки на STP. Здесь в качестве защиты на пользовательских портах включена фильтрация BPDU (то есть никакие STP-фреймы не отправляются пользователю и не принимаются от него).

Кроме того, ведёртся контроль появления посторонних BPDU stp bpdu-protection, что возможно при подключении другого коммутатора или атаки на stp root.

Активированная опция «stp edge-port enable» исключает порт из расчёта STP, уменьшая время сходимости и нагрузку на коммутатор.

Комбинация stp bpdu-protection и stp edge-port enable, аналогична Cisco spanning-tree portfast.

Собственно, примеры конфигурации:

dhcp enable
#
dhcp snooping enable
dhcp snooping alarm dhcp-rate enable
dhcp snooping user-bind autosave flash:/dhcp-bind.tbl write-delay 6000
arp dhcp-snooping-detect enable
dhcp server detect

vlan 2
name office
dhcp snooping enable
dhcp snooping check dhcp-request enable
dhcp snooping check dhcp-rate enable
arp anti-attack check user-bind enable
ip source check user-bind enable

vlan 3
name guest
dhcp snooping enable
dhcp snooping check dhcp-request enable
dhcp snooping check dhcp-rate enable
arp anti-attack check user-bind enable
ip source check user-bind enable

vlan 4
name voice
dhcp snooping enable
dhcp snooping check dhcp-request enable
dhcp snooping check dhcp-rate enable
arp anti-attack check user-bind enable
ip source check user-bind enable

interface GigabitEthernet0/0/1
port link-type hybrid
voice-vlan 4 enable
port hybrid pvid vlan 2
port hybrid tagged vlan 4
port hybrid untagged vlan 2
stp root-protection
stp bpdu-filter enable
stp edged-port enable
trust dscp

stp instance 0 root primary
stp bpdu-protection

Опыт третий. Администрирование

Выполнена настройка административной части, к которой относятся NTP, SNMP, AAA, Radius.

Выяснилось, что можно активировать до 16 линий VTY, тогда как по умолчанию только 5.

И, собственно, некоторые удобства администрирования.

user-interface maximum-vty 15
user-interface con 0
authentication-mode aaa
history-command max-size 20
screen-length 40
user-interface vty 0 14
authentication-mode aaa
history-command max-size 20
idle-timeout 30 0
screen-length 40

Что важно отметить ещё?

Для доступа по SSH необходимо добавление именно пользователей SSH, кроме пользователя в разделе ААА.

Ключи RSA уже сгенерированы, но если меняли имя и домен на коммутаторе, то рекомендуем сгенерировать ключи заново.

По умолчанию версия ssh v1 отключена, но при необходимости её можно включить (хотя мы не рекомендуем делать этого).

stelnet server enable
[HUAWEI] aaa
[HUAWEI-aaa] local-user admin123 password irreversible-cipher Huawei@123
[HUAWEI-aaa] local-user admin123 service-type ssh
[HUAWEI-aaa] local-user admin123 privilege level 15
[HUAWEI-aaa] quit
[HUAWEI] ssh user admin123 authentication-type password

Также нам удалось настроить аутентификацию администраторов через Radius.

Необходимо отметить, что для администраторов используется схема под названием domain default_admin!

domain default_admin
authentication-scheme default
accounting-scheme Radius
service-scheme Admin
radius-server Radius

Опыт четвертый. Замена сертификата устройства на действительный

«До кучи» мы решили заменить заводской, самовыписанный сертификат на действительный ( благо есть свой валидный сертификат для подписи).

Импорт сертификата возможен только из CLI.

Столкнулись с тем, что ключи и сертификат должны быть отдельно, несмотря на то, что формат «pfx» позволяет экспортировать закрытый ключ в составе сертификата.

Более того, если вы пытаетесь импортировать цепочку из сертификатов, то первым обязательно должен быть записан сертификат устройства, а потом все остальные (например, промежуточные CA).

При стандартном экспорте в pem, сначала в файле идут сертификаты CA и только в конце сертификат устройства.

Для работы импорта, файлы сертификата на устройстве необходимо поместить в папку security на flash. Эта папка по умолчанию отсутствует её нужно создавать.

Представляем вашему вниманию пошаговый алгоритм:

1. Сгенерировать сертификат на внешнем CA.
2. Экспортировать отдельно сертификат или цепочку и закрытый ключ.
3. Если это цепочка — открыть файл сертификата блокнотом и перенести последний блок (сертификат устройства) в начало файла, сохранить.
4. На коммутаторе создать папку mkdir flash:/security
5.Поместить в папку файл сертификата и ключ tftp 192.168.0.1 chain-servercert.pem /security/chain-servercert.pem
После этого, согласно инструкции, создать политику и выполнить импорт.

system-view
[HUAWEI] ssl policy http_server
[HUAWEI-ssl-policy-http_server] certificate load pfx-cert servercert.pfx key-pair rsa key-file serverkey.pfx auth-code cipher 123456
# Load a PEM certificate chain for the SSL policy.

system-view
[HUAWEI] ssl policy http_server
[HUAWEI-ssl-policy-http_server] certificate load pem-chain chain-servercert.pem key-pair rsa key-file chain-servercertkey.pem auth-code cipher 123456

Для применения политики необходимо перезапустить https сервер, но отдельно он не перезапускается. Поэтому необходимо перезапустить весь web сервис.

http server disable
http server enable

В итоге экспорт прошёл успешно, и web-интерфейс использует достоверный сертификат.

Подводим итоги

В качестве итогов — несколько цифр и выводов:

  • Загрузка CPU коммутатора даже на холостом ходу порядка 20%, и периодами возрастает до 30%. Влияния на трафик не замечено.
    CPU utilization for five seconds: 25%: one minute: 25%: five minutes: 24%
    TaskName CPU Runtime(CPU Tick High/Tick Low) Task Explanation
    VIDL 75% 2/187119ff DOPRA IDLE
    OS 12% 0/55d4a7fe Operation System
    POE 4% 0/204e4380 POE Power Over Ethernet

  • При миграции виртуальных машин между подключенными ESX, загрузка на интерфейсе составила 804Мбит/с и 999Мбит/с, без потери пакетов.

    Input peak rate 804556024 bits/sec, Record time: 2016-08-15 15:09:17
    Output peak rate 999957528 bits/sec, Record time: 2016-08-12 12:20:09

  • Один из телефонов наотрез отказался подключаться на скорсти 1000Мбит/с, только на 100Мбит/с. Настройки AUTO, с обоих сторон. Прямое подключение к коммутатору 1м патч-кордом, смена порта коммутатора не помогли. При этом к Cisco 2960 телефон подключался на 1G стабильно. Это один из 20 аналогичных телефонов. Вопрос так и не был решен.

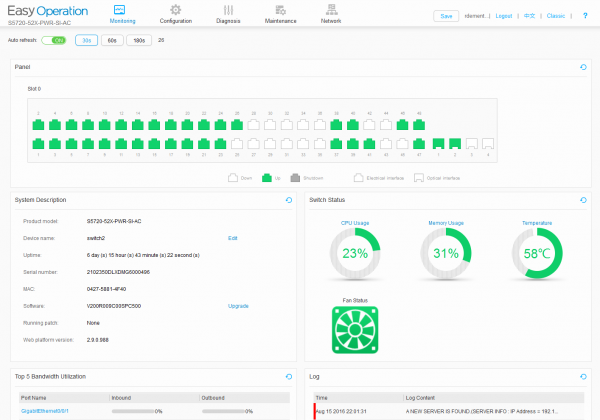

  • Очень скромный web интерфейс, доступны самые базовые функции.

P.S. До встречи в следующих выпусках, господа Инженеры!

Автор: Huawei_Russia

Источник
