Стимпанк культура подразумевает цивилизацию, в совершенстве освоившую механику. В современных реалиях зачастую гаджеты просто стилизованы под стимпанк. Мы решили сделать свой девайс с красивым механизмом оригинальной конструкции. И это — веб-камера в стиле стимпанк.

Веб-камера в стиле стимпанк

Мы — команда инженеров, любящих механику. Прототип веб-камеры, о которой пойдет речь в статье, разработал Андрей Коробов petrotator.

Многие заклеивают веб-камеру изолентой, на нашей же камере объектив автоматически закрывается специальным затвором. Немного о том, как это работает.

При активации веб-камеры автоматически открывается, а при деактивации автоматически закрывается затвор перед объективом камеры. Затвор состоят из 5 лепестков, закрепленных на валах с рычагами.

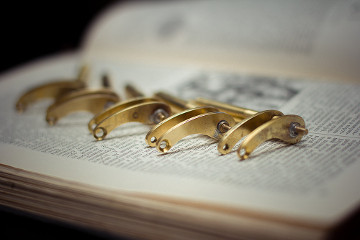

лепестки валы с рычагами

На оси мотор-редуктора установлен диск, к которому крепятся 5 тяг, идущих к рычагам. Мотор-редуктором управляет схема на реле и герконах, подключенная к веб-камере.

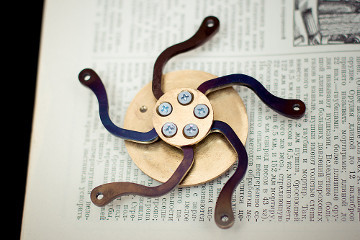

мотор-редуктор диск с тягами

На лицевой панели светодиодный индикатор, не бьющий ярким светом в глаза.

лицевая панель

Латунные детали отполированы до блеска, а стальные детали вороненные.
На данный момент прототип в стадии сборки и доработки напильником.

Видео работы рычажного механизма камеры.

Еще немного фотографий деталей веб-камеры.
валы с рычагами диск с тягами

диск с тягами камера спереди с закрытыми лепестками

подставка ножки

корпус корпус

перед сборкой
