Самодельный проектор из вашего смартфона

в 17:24, , рубрики: Видео-техника, проектор, Смартфоны и коммуникаторы, телефон, метки: , ,

Внимание! Много картинок.

Сразу к делу.

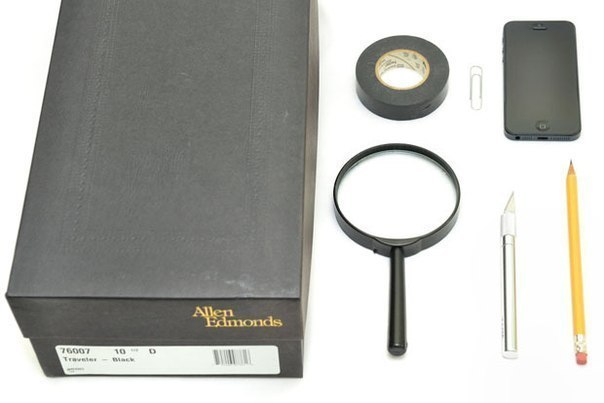

Что же нам понадобится:

— коробка из под обуви
— скрепка
— смартфон
— лупа или увеличительное стекло
— нож
— изолента
— и чуточка терпения


Коробка из под обуви идеально подходит для нашего проектора. Если стенки внутри коробки яркого цвета — закрась их темной матовой краской или заклей черной бумагой — это обеспечит наилучшее качество изображения.

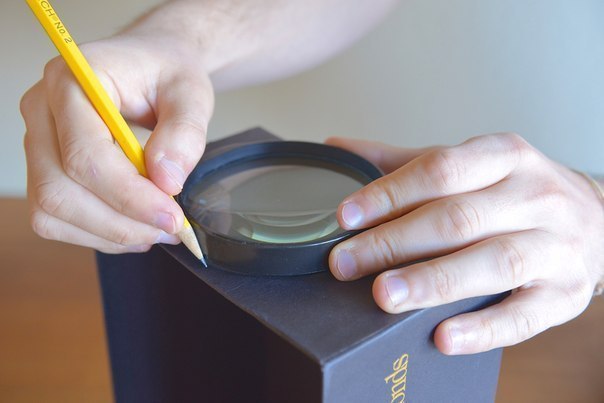

Когда коробка будет готова, приложи увеличительное стекло к короткой стороне коробки и обведи карандашом.

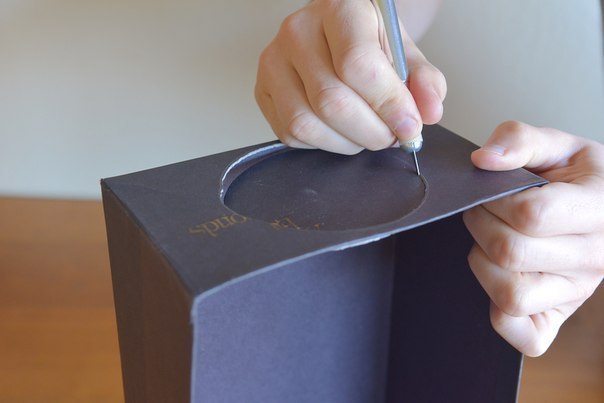

Вырезай отверстие по контуру.

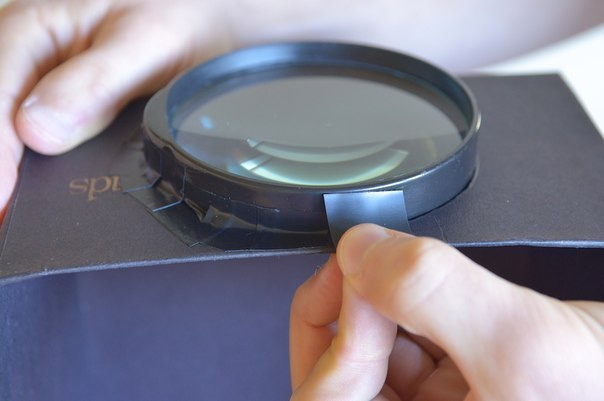

Теперь, когда у нас появилось отверстие под линзу, настало время прикрепить ее туда. Совмести линзу с вырезом в коробке и тщательно проклей изолентой место их стыка. Убедись, что отсутствуют места «утечки» света.

Делаем стенд для смарфона. Для этого «Разворачиваем» скрепку и сгибаем, как показано на изображении. Все очень просто и ты можешь импровизировать.

Когда свет проходит через линзу он отражается, а это означает, что изображения на выходе из вашего проектора будет перевернутым. Поэтому переверни экран в настройках смартфона или сам телефон:)

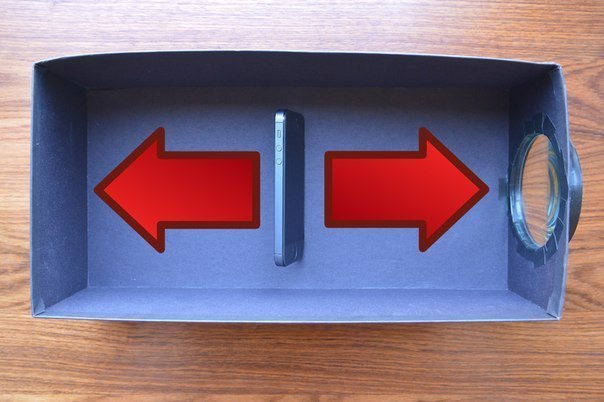

Наш проектор получился без фокусировочного кольца, поэтому мы будем фокусировать его сами. Расположи телефон рядом со стенкой коробки и начни перемещаться с ней вперед и назад, пока картинка не начнет фокусироваться.

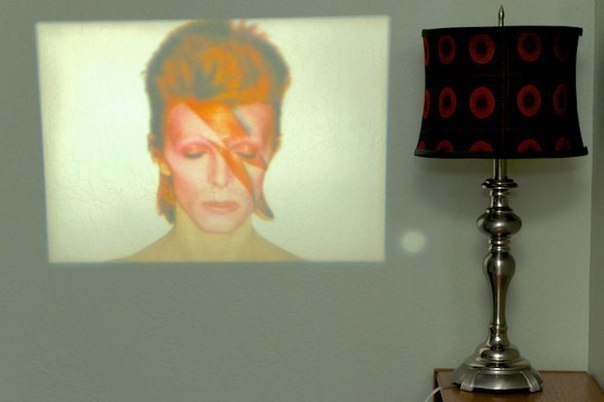

Для проекции идеально подойдет белая оштукатуренная стена. Если таковой нет, для экрана подойдет обычная белая простынь или штора, прикрепленная к стене. Для улучшения изображения, включи яркость экрана на максимум, а свет в комнате максимально приглуши.

Удачного просмотра!

Автор: gum
