Контроллер для управления освещением LC-07

в 7:41, , рубрики: LC-07, Блог компании АйТи-Хоум, контроллер освещения, контроллер умного дома, умный дом, метки: ,

Жизнь в максимальном комфорте – естественное желание, к которому стремится каждый человек.
Именно по этой причине при обустройстве жилищ люди используют автоматические системы, разработанные с учетом строгих требований.

Управление освещением – одна из базовых функций «умного» дома, без которой не обойтись.
Свет мы используем очень часто, к тому же он является неотъемлемой частью интерьера.
Управление освещением – зачем нужна такая система?

Различные устройства, обеспечивающие автоматизированное управление домашними электроприборами, используются в загородных коттеджах и обычных городских квартирах. С их помощью можно создать идеальные условия для проживания в любом пространстве.
Освещение – динамичный элемент дизайна, выполняющий эстетическую и практическую роль. При использовании интеллектуальных систем оно изменяется мгновенно, «угадывая» Ваши мысли. При этом Вам не нужно задумываться о том, где находится выключатель в одной или другой комнате.

Посчитайте, сколько настольных ламп, люстр, бра в Вашем доме? А сколько выключателей? Много? Объединив все осветительные приборы в одну подсистему, можно значительно облегчить себе жизнь. Передвигаясь по дому, Вы больше не будете думать о том, выключил ли я свет в спальне или не забыл включить охранную сигнализацию. Все гораздо проще – нужно воспользоваться специальным устройством, с помощью которого осуществляется управление освещением во всем доме. Это удобно и очень просто.

Система домашней автоматизации сводит к минимуму количество выключателей. Она позволяет реализовать управление освещением посредством мобильных устройств и сенсорной панели. Автоматизация дает возможность регулировать напряжение, яркость света, а также в определенное время запускать световые сценарии. К примеру, в момент прихода жильца в дом освещаются комнаты или включается лампочка в то время, когда человек спускается со второго этажа по ступенькам.

При наличии автоматизированной системы управления освещением не нужно выключать все источники света, выходя из квартиры (дома). Достаточно нажатия кнопки при выходе из квартиры и система «Умный дом» не только отключит электроприборы и выключит свет, но и активирует охранную сигнализацию. Это еще одно преимущество, благодаря которому обеспечивается безопасность.

Кроме того, система домашней автоматизации позволяет сэкономить деньги на электричестве. При длительно работающем освещении и при отсутствии активности лампочки самостоятельно выключаются. Это хорошая функция, приносящая двойную пользу. Во-первых, в доме создаются безопасные условия, потому что свет, оставленный без присмотра, выключается. Во-вторых, экономятся деньги на оплате счетов за электричество. В нынешних условиях это значимый аспект, оказывающий положительное воздействие на размер семейного бюджета.
Устройство для управления освещением – надежный помощник.

В данной публикации я хочу рассказать о нашем контроллере освещения — LC-07.
Он создан для управления различными группами освещения посредством команд по протоколу HTTP.
Кроме того, возможна реализация прямого управления с помощью подключенных к нему стандартных выключателей.

Сначала я хочу представить Вашему вниманию ключевые характеристики контроллера LC-07:

Железо
  • процессор ATmega 328.
  • силовые ключи на основе симисторов BT139-800.
  • оптическая развязка силовых и управляющих цепей.
  • контроль напряжения 220 В.
  • контроль статуса входов и выходов.
  • напряжение питания – 5-35 В, постоянное;
  • индикация:
    • зеленый светодиод – наличие питания;
    • желтый светодиод – моргает при получении http-запроса или управляющего импульса от выключателя.

  • 8 каналов для управления высоковольтными цепями (220В)
  • 8 входных дискретных линий для выключателей
  • диммируемые выходы: отсутствуют.

Прошивка
  • встроенный web-сервер для управления и настройки
  • управление http-запросами (методом GET)
  • первоначальная настройка контроллера LC-07 осуществляется с помощью web-интерфейса.

Физические характеристики
  • пластиковый корпус для крепления на DIN-рейку;
  • габаритные размеры: 106х90х57 мм
  • масса: 0.18 кг
  • рабочий диапазон температур: -25°C до 65°C

На первом этапе разработки контроллера были приняты во внимание все значимые аспекты.
Работа началась с создания платы. Изначально в качестве силовых ключей использовались реле.

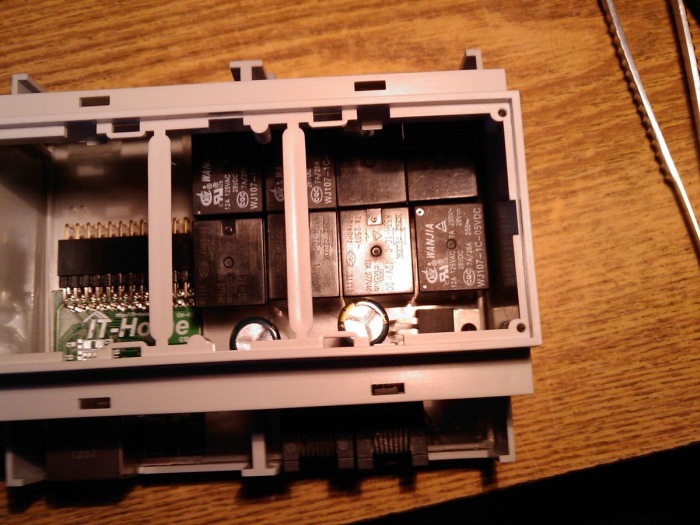

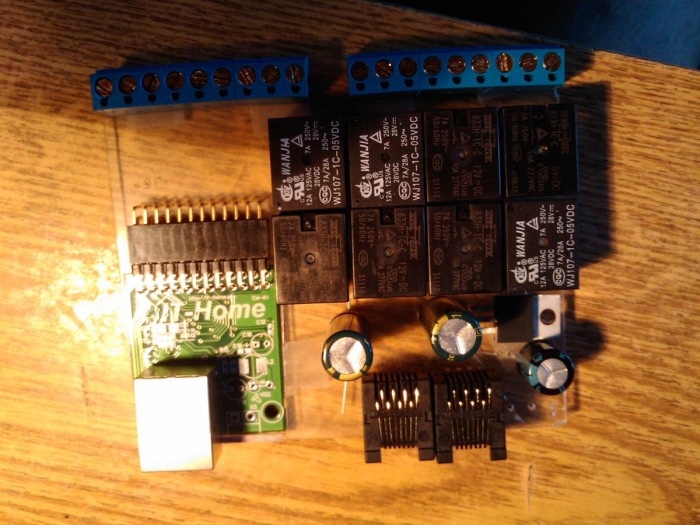

Во время разработки платы мы сразу выбрали корпус для устройства и после того, как плата была «почти готова», мы сделали первый прототип платы из оргстекла, просверлили установочные отверстия для компонентов и попробовали всё это «впихнуть» в корпус:
(Изначально мы планировали в контроллере освещения использовать наш Ethernet-модуль, частично описанный в статье Умный дом. Начало. На фото выше он выделяется зеленым цветом на фоне разрабатываемой платы контроллера освещения).

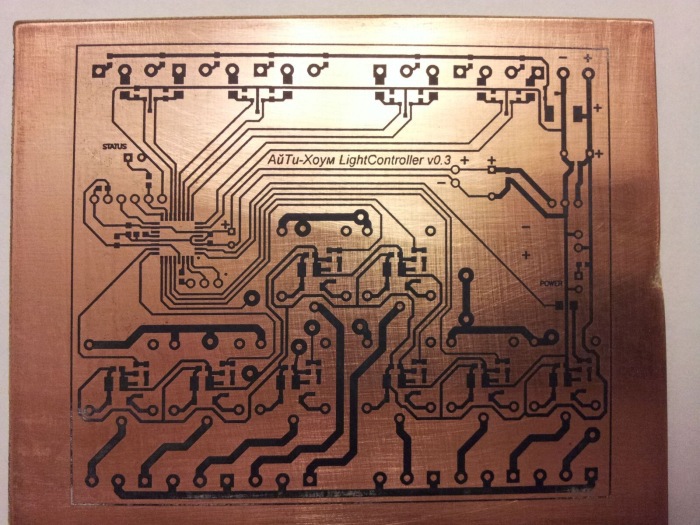

После примерки и некоторых правок мы приступили к изготовлению первых образцов методом ЛУТ (картинка кликабельна):
(на КДПВ в начале статьи изображена готовая к монтажу данная плата)

Устройство прошло всестороннее тестирование и боевые испытания в квартире моего друга.
В ходе испытания выяснилось, что реле «залипают» в момент включения, хотя расчетная мощность подключенных к одному каналу светодиодных ламп была равна 81 Вт, а реле выдерживают по 1.5 кВт.
Мы пробовали реле разных производителей. Мы пробовали ставит даже магнитный пускатель.
В итоге мы перешли на симисторы и все заработало без проблем.
Хотя в другом доме уже 2 года стоят контроллеры LC-03 с реле OMRON и все работает.

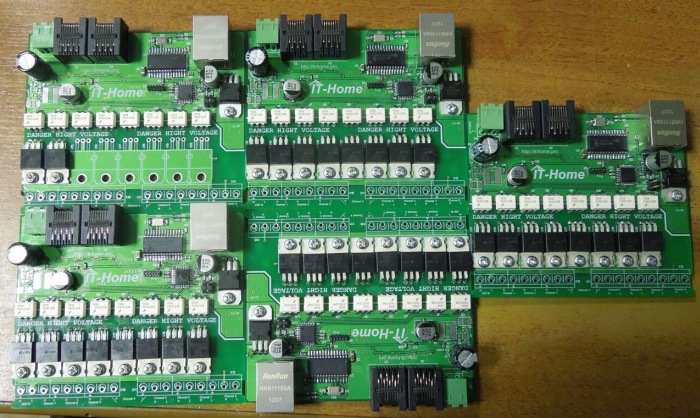

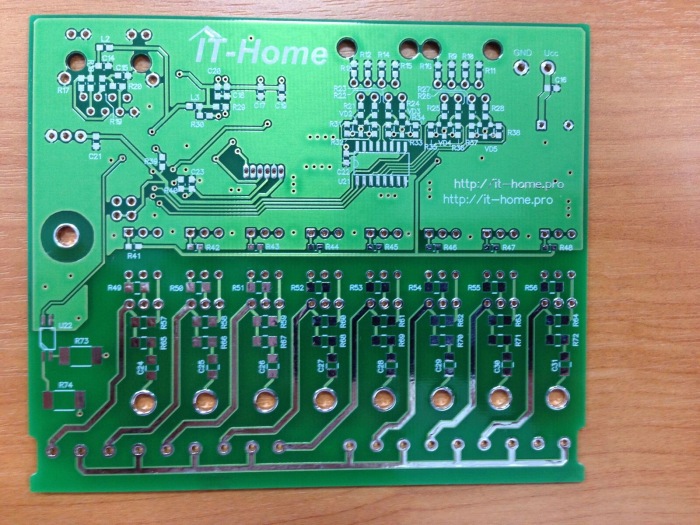

После этого мы разработали усовершенствованный контроллер LC-07, в котором сделали интегрированный Ethernet-модуль и силовые ключи на симисторах (картинки кликабельны):

Контроллер для управления освещением LC-07 - 5

Контроллер для управления освещением LC-07 - 6

Контроллер для управления освещением LC-07 - 7

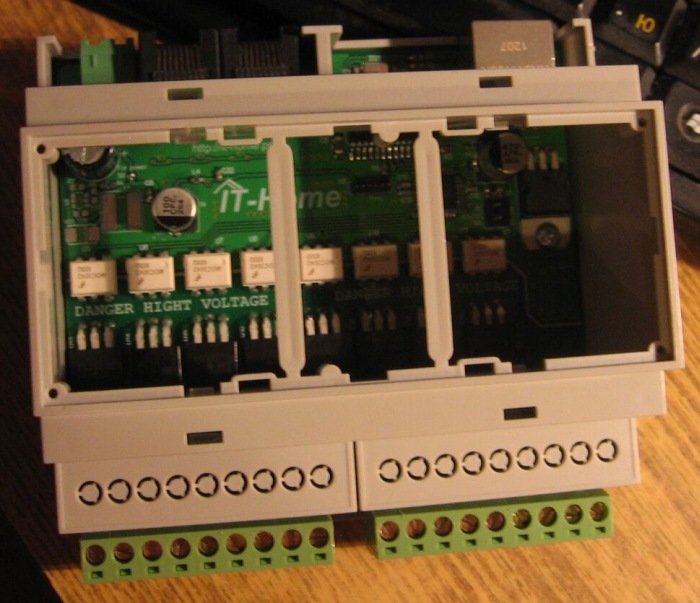

К сожалению, под рукой нет фотографии готового изделия в хорошем качестве (позднее обновлю фото):
Контроллер для управления освещением LC-07 - 8

А как же другие технологии?

Говорить о беспроводных технологиях — смысла нет. Они имеют разные характеристики и применение. Использование проводных технологий подразумевает закладку проводов во все важные места квартиры.

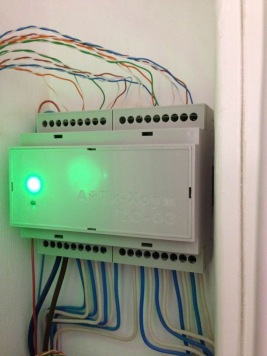

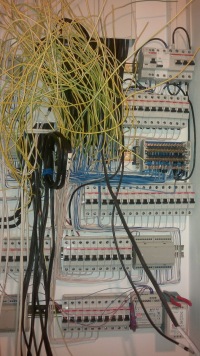

Процесс монтажа контроллеров освещения (версия LC-03):
(картинки кликабельны)
Контроллер для управления освещением LC-07 - 9 Контроллер для управления освещением LC-07 - 10

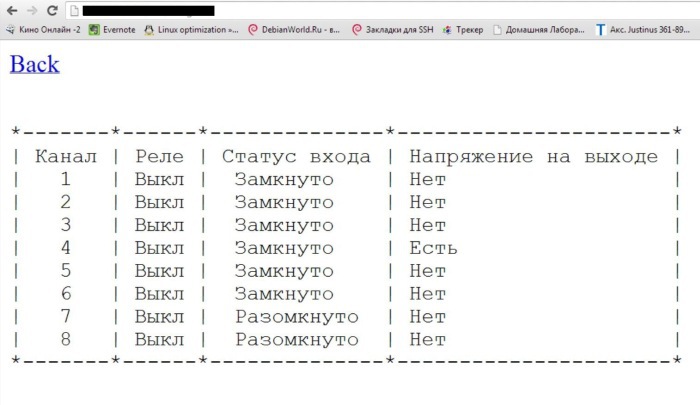

Веб-интерфейс, отображающий статус входных и выходных каналов:
Контроллер для управления освещением LC-07 - 11

На скриншоте выше видно, что на выходе 4 канала напряжение есть, хотя реле в статусе «Выкл», то есть питание на реле не подается.
Это, как раз, и есть проявление эффекта «залипания» реле.

В следующих статьях я расскажу о наших устройствах для:

  • Управления многоцветными светодиодными лентами.
  • Сбора информации от датчиков движения.
  • Управления электрическим тёплым полом.
  • Управления освещением лестницы.
  • Multiroom-контроллере.

Благодарю за внимание!
