Европа копирует подход SpaceX относительно многоразовости

в 7:46, , рубрики: callisto, elon musk, ESA, Falcon 9, FH, Grasshopper, launch, relativity space, rocket, spacex, tesla, themis, будущее здесь, космонавтика, Научно-популярное

Европа копирует подход SpaceX относительно многоразовости - 1

Недавно в Париже прошла конференция организованная Французской Аэрокосмической Академией. Одним из докладчиков выступил Жан-Марк Асторг, глава CNES (Национальный Центр Космических исследований). Он провёл всю свою карьеру в дирекции, работая над Vega, Ariane 5 ECA, «Союз» во Французской Гвиане, а в 2015 году был назначен директором по работе с ракетами-носителями. Он раскрыл множество технических подробностей, поделился планами на будущее и рассказал о реакции Европы на американские многоразовые ракеты-носители. Эта статья — переведенное интервью, дополненное слайдами, которые он показывал во время своей презентации.

«Когда я начал работать в CNES в 1985 году, сразу после окончания инженерной школы многоразовое использование имело крайне негативный образ. В основном из-за американского космического челнока, который полностью не смог достичь своих первоначальных целей. Первоначально ожидаемая стоимость была 30 миллионов долларов за запуск и с частотой один пуск в неделю, в итоге это стоило около 1 миллиарда долларов за запуск при 6 пусках в год. Таким образом, мы, европейцы, построили ракету Ariane отталкиваясь от неудачного опыта Шаттла. Сегодня Ariane 6 является первым европейским ответом на возрожденные американские ракеты многоразового использования.

Прежде чем мы углубимся в детали, быстро напомню об экономических реалиях. В период с 2017 по 2018 год бюджет НАСА увеличился, и это увеличение составило весь годовой бюджет CNES. Что касается глобального рынка пусков, то он представляет собой множество запусков спутников в год, но только около 25 открыты для глобальной коммерческой конкуренции. Большинство коммерческих запусков предназначены для геостационарных спутников связи, но мы не знаем, останется ли рынок таким же.

Европа копирует подход SpaceX относительно многоразовости - 2

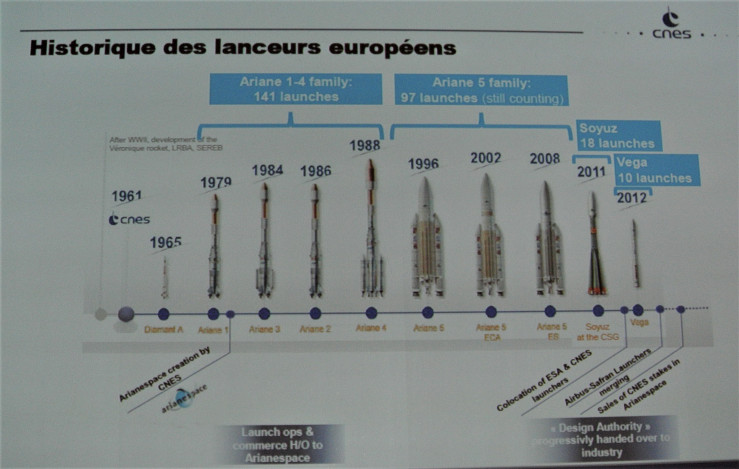

Немного истории о европейских пусковых систем: Ariane 1 был неожиданным коммерческим успехом благодаря неудаче Шаттла. Он был введен в строй точно в нужное время. Благодаря эволюции Ariane 4 мы достигли максимальной производительности для концепции Ariane 1, поэтому мы разработали Ariane 5. В течение 20 лет она была главенствующей коммерческой РН в ​​мире. Одним из наших преимуществ было расположение нашей стартовой площадки, Куру, во Французской Гвиане.

Мы получили приличную долю рынка, учитывая относительно небольшое финансирование в Европе. В настоящее время в США присутствует политическая воля, чтобы вернуться на коммерческий рынок: они не согласились на то, чтобы быть выброшенными Арианом. Есть также развитие РН по всему миру, от государственных и коммерческих участников, из-за ожидаемого увеличения рынка. Для РН важно быть как можно дешевле. В настоящее время цены составляют около 10 000 евро за килограмм на геостационарной орбите (GTO). Обратите внимание, что большинство РН в разработке являются одноразовыми, поэтому Ariane 6 не является аномалией в этом отношении.

Чтобы дать краткий обзор мировых усилий в области развития новых возможностей, достаточно вспомнить, что у китайцев есть космическая программа, на всех фронтах, пусковых установках и спутниках, которая заставляет нас желтеть зависти. Они объявили, что также разрабатывают многоразовую РН: Великий Поход 8, чтобы запустить к 2028 году.

В США мы не должны выступать против общественных и частных космических усилий: SpaceX — это во многом творение НАСА, благодаря технической и финансовой помощи.

В Европе основной причиной существования космической программы и возможности запусков является независимый доступ к космосу. Мы поняли это в тот же день, когда хотели запустить наш первый спутник связи, Symphonie, на американской РН. Они согласились запустить, но только при условии, что спутник не будет использоваться в коммерческих целях. Это показывает, что мы должны быть уверенными в себе и в своих возможностях. Однако в Европе институциональный рынок мал: не более 4-5 запусков в год. Поэтому нам нужно получить долю на коммерческом рынке, чтобы сделать индустриальную экосистему жизнеспособной.

Европа копирует подход SpaceX относительно многоразовости - 3

Мы ожидали возобновления конкуренции в США. Первоначально Ariane 6 была предложена в 2009 году, когда мы поняли, что Falcon 9 SpaceX была хорошей РН с высокой производительностью при низких затратах. Поэтому главной задачей Ariane 6 было снижение затрат. Однако решение о финансировании программы было принято только в 2014 году, что очень поздно. Низкая скорость принятия решений в Европе является серьезной проблемой.

Ariane 6 — одноразовая ракета, которая очень похожа на Ariane 5, но мы уменьшаем ее стоимость на 50% благодаря трем вещам: увеличенной частоте пусков, так как она заменит «Союз», запускаемый из Французской Гвианы, инновации (например, вместо двух 3-х блочных металлических твердотопливных ускорителей мы будем использовать 4 моноблочных твердотопливных ускорителя) и усовершенствованный производственный процесс с внедрением бережливого управления (lean management), например. Цель — это стоимость 10 000 евро за килограмм на ГТО в 2020 год. Здесь мало технологических вызовов, но много организационных.

Повторное использование — старая и очевидная идея: для изготовления РН требуется 3 года (из-за долгого изготовления двигателей), она стоит более 100 миллионов евро, мы запускаем ее, и меньше чем через 30 минут она уже тонет в море. Однако существуют различные способы реализации многоразового использования: Falcon 9 принципиально отличается от Space Shuttle в этом аспекте. Только первая ступень, самый простая для повторного использования. Она отделяется на скорости всего на 2 километра в секунду, а её стоимость составляет 50% от стоимости всей ракеты. Это большая разница по сравнению с Shuttle. Falcon 9 имеет разумные технические цели, которые он может достичь шаг за шагом. Шаттл имел слишком много амбиций в 1970 году.

Существует несколько стратегий повторного использования. Поскольку цель состоит в том, чтобы свести к минимуму воздействие на ступень, посадка на парашюте в океан не вариант: соленая вода делает усложняет ремонт. Например, для Falcon 9 SpaceX используют возврат по петлевой траектории двигателем вперед с несколькими тормозными импульсами. Мы работали над этим, с национальной аэрокосмической лабораторией Франции, и поняли, что это довольно сложно.

Ключевым аспектом является то, что такой подход позволяет экспериментировать с посадкой: после того, как вторая ступень отделилась, первая ступень может попытаться изменить траекторию и скорость движения без влияния на ход основной миссии и без больших изменений в дизайне первой ступени. В решениях, которые используют крылатое возвращение, наоборот, не сбрасываемые крылья должны быть установлены на ступень во время всего полета первой ступени, что может помешать миссии. Таким образом, метод SpaceX работает, что позволяет экспериментировать с одноразовыми запусками, при добавлении минимума компонентов ракеты. Так что это менее дорогостоящий и самый интересный вариант.


Многоразовое использование имеет плюсы и минусы. Недостатки — это уменьшение полезной нагрузки, до -50% при использовании части топлива для возвращения на стартовую площадку, повышенная опасность на возвращение ступени на стартовую площадку в Гвиане — которая находится недалеко от города Куру и проблема доступности посадочной площадки в океане. Чтобы приземлиться на баржу, погодные условия должны быть подходящими в радиусе 400 км и при плохой погоде запуск может не состояться.

Плюсы — это возможность иметь более высокую частоту пусков и иметь больше гибкости при планировании оплаченных пусков, так как нам не нужно ждать долго, чтобы произвести запуск. Кроме того, повторное использование экономит деньги, если затраты на ремонт низки. Это ключевой фактор для всей формулы многоразовости. Например, в Falcon 9 Block V двигателе Merlin были случаи образования трещин в турбонасосе, что означает, что его нужно было заменить и ограничить запуск без существенного ремонта до двух использований.

Проблема многоразового использования заключается в том, что если вам больше не нужно создавать первые ступени, то вы закрываете свои производственные линии. Однако, если в какой-то момент вам нужно построить ступень, вам нужно их снова открыть и наладить производство, что потребует огромной суммы денег. Поэтому важно использовать тот же двигатель для первой и второй ступеней, чтобы производство не останавливалось.


Какова может быть стратегия Европы по многоразовому использованию? Во-первых, мы не будем делать только многоразовые запуски. Миссии на геостационарные орбиты и миссии к другим космическим телам были бы одноразовые. Для миссии на околоземной орбите мы будем использовать траекторию возврата к месту пуска. Это позволило бы нам сделать повторных пусков первых ступеней и сохранить объемы производства, снизив при этом затраты на 30%. Такое частичное, разумное повторное использование доступно. Однако для этого требуется много разработок, потому что нам нужно освоить множество сложных физических явлений. Тем не менее это интересно, даже в сегодняшних реалиях. Если рынок расширится, это даже становится необходимым.

Среди событий, которые предстоит сделать, — модуляция тяги двигателя. Это может вызвать проблемы с нестабильностью горения, и мы не изучали его подробно, потому что это не было необходимо. Поэтому в краткосрочной перспективе Ariane 6 является единственным решением для снижения затрат и стоимости пусков. В долгосрочной перспективе многоразовое использование и другие технологии, такие как 3D-печать, еще более уменьшат их. 3D-печать может революционизировать производство камер сгорания, что в настоящее время занимает очень много времени.

Европа копирует подход SpaceX относительно многоразовости - 6

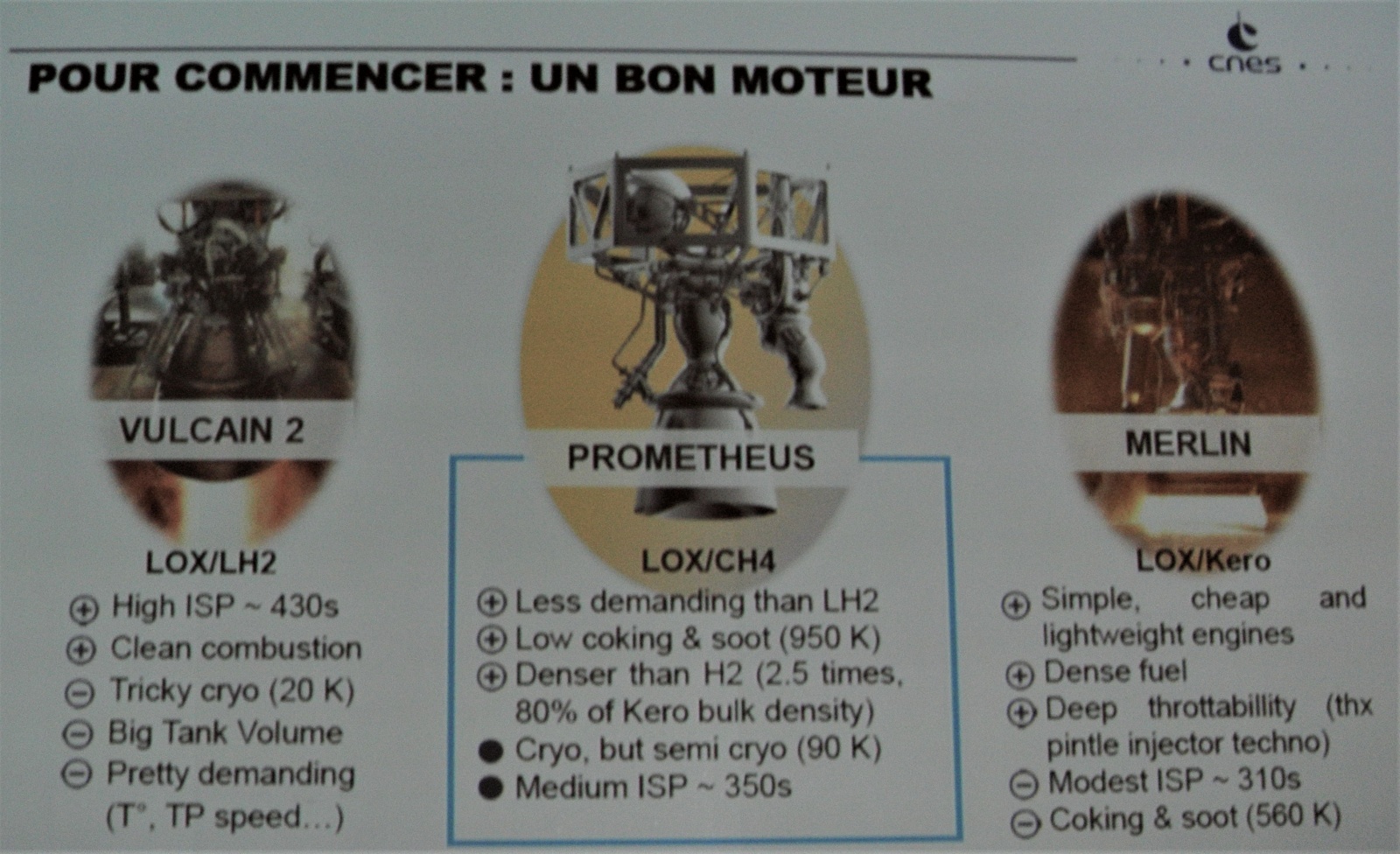

Мы нацелены на внедрение поэтапного экспериментального подхода. Мы должны проверить как это работает. Что касается двигателей, в настоящее время мы используем Vulcain, который является водородным двигателем на основе старого дизайна. Мы разрабатываем метано-кислородный двигатель Prometheus, целью которого является сокращение затрат. Это не значит, что мы откажемся от водородной промышленной базы, мы посмотрим. Преимущество метана заключается в том, что он находится по середине между водородом и керосином. С ним гораздо легче обращаться, чем с водородом, имея лучше удельный импульс, чем керосин, поэтому двигатель может быть дешевле. Он также плотнее, чем водород, что делает баки меньше и более дешевыми. Мы строим два прототипа для огневых испытаний к 2021 году.

Европа копирует подход SpaceX относительно многоразовости - 7

Прометей можно использовать в новой архитектуре, которую мы называем Ariane Next. Он будет иметь 7 таких двигателей на первом ступени и 1 на втором ступени и может использоваться в
одноразовом или многоразовом варианте, что позволяет легко экспериментировать с многоразовостью. Цель состоит в том, чтобы учиться на тестах, которые не являются сильной стороной европейской аэрокосмической отрасли.

Европа копирует подход SpaceX относительно многоразовости - 8

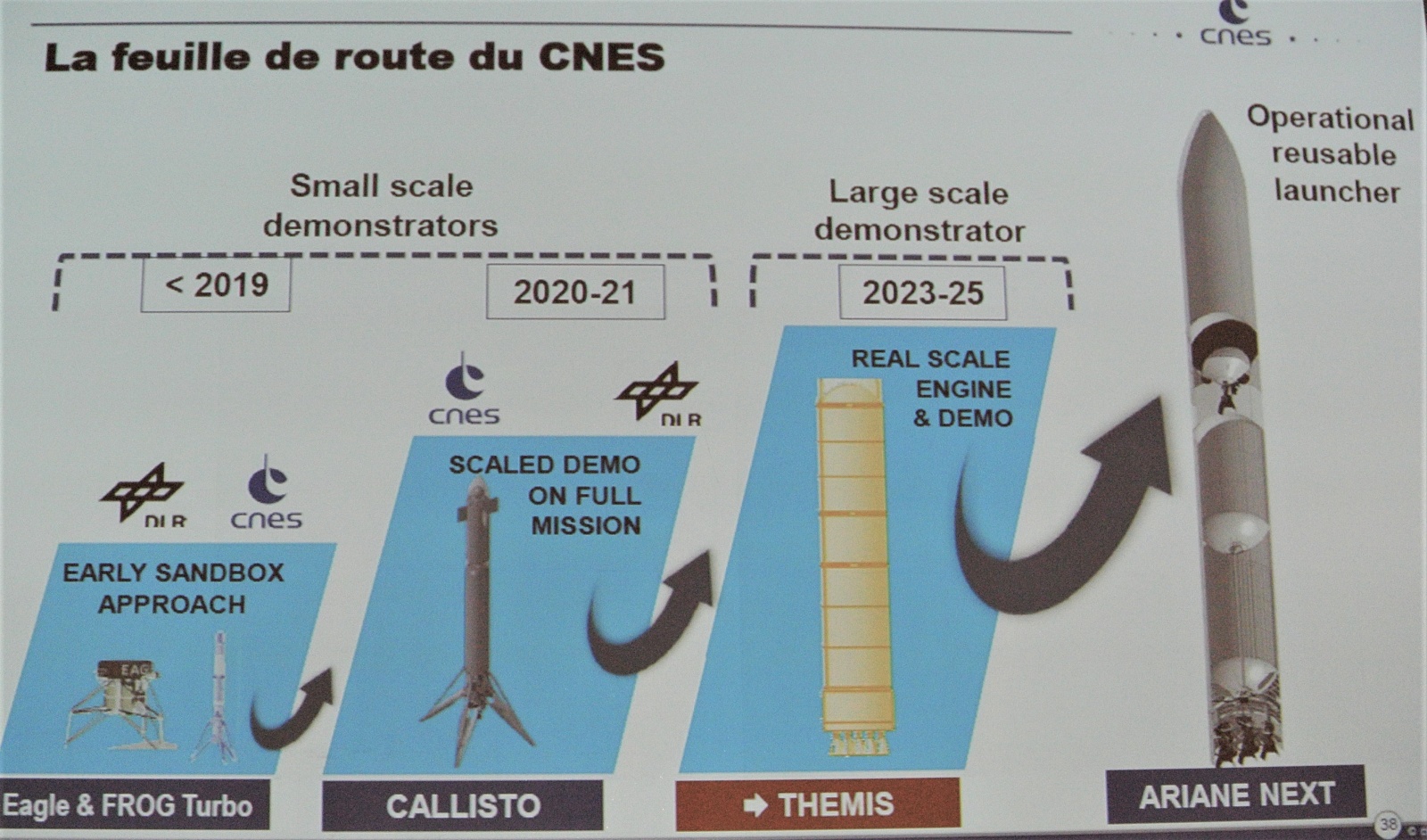

Перед реализацией Ariane Next, у нас есть предшествующих этапов, сначала с Callisto. Для этого демонстратора многоразового использования первой ступени у нас нет многоразового двигателя в Европе, поэтому мы сотрудничаем с японцами. После, мы перейдем к более крупному демонстратору Themis с двигателями Prometheus. Концепция все еще находится в фазе определения.

Европа копирует подход SpaceX относительно многоразовости - 9

В конечном счете, нам нужно будет сделать выбор между эволюцией Ariane 6 и новой ракетой-носителем, которая будет готова в 2028-2030 годах.

Вопросы и ответы

Вопрос : Где бы собираетесь ремонтировать первую ступень?

Ответ : В Куру, потому что в противном случае доставка в Европу делает всё предприятие слишком дорогим. А ремонт должен быть минимальным, чтобы концепция работала.

Вопрос : Callisto очень похож на Grasshopper, прототип повторного использования прототипа SpaceX Falcon 9.

Ответ : Callisto — это такая же конструкция как Grasshopper от SpaceX. Китайцы также строят аналогичный прототип, у нас нет никаких проблем, говоря, что мы ничего не изобретали.

Вопрос : Prometheus выглядит дешевым в производстве, почему бы не поставить больше двигателей на ракету-носитель для дальнейшего увеличения производительности?

Ответ : Мы начинаем наш дизайн с анализа рынка. Хотя я не могу предсказать, что будет на рынке в 2030 году, 7 двигателей Prometheus являются оптимальными для текущего рынка.

Вопрос : Вы планируете отправиться на Марс?

Ответ : Мы уже отправляемся на Марс — прибор, на борту NASA Insights Mars, является сейсмометром производства французского SEIS.

Вопрос : Кажется, мы отстаем от США на 5-8 лет, мы собираемся догнать?

Ответ : Хотя Илон Маск написал нас в новую главу истории создания ракет-носителей, его модель полного многоразового использования не является единственной. Я ожидаю, что рынок запусков будет наполовину многоразовым и одноразовым в будущем. Например, ВВС США в настоящее время финансируют разработку одноразовых ракет-носителей.

Вопрос : Как насчет 3D-печати?

Ответ : Я посетил Relativity Space в апреле, и благодаря 3D-печати они разработали 10-тонный класс метанового двигателя за 2 года и протестировали его в центре NASA Stennis. Они хотят распечатать ракету целиком. Хотя я не верю, что они достигнут этого, я думаю, что это может быть прорыв столь же большой, как многоразовое использование. На Ariane 6, например, вспомогательная силовая установка второй ступени будет 3D-печататься, в противном случае она будет слишком сложной в создании. Поэтому я ожидаю очень значительного снижения затрат благодаря 3D-печати

Вопрос : Каковы ограничения погодных условий для высадки барж?

Ответ : Высокие волны заставляют баржу сильно накреняться и могут перевернуть посаженную ступень. Вот почему SpaceX разработал систему захвата ракеты Octograbber. Blue Origin имеет другую концепцию, они будут использовать судно с гидродинамической системой стабилизации.

Вопрос : Как вы думаете, какое влияние на рынок окажет огромные группировки спутников такие как Oneweb?

Ответ : У меня нет хрустального шара. Но я вижу, что, поскольку все спутниковые операторы приняли выжидающую позицию и наблюдают за внедрением этих группировок, они приостановили некоторые заказы на новые спутники, а коммерческий рынок уменьшился. Сейчас это 17 спутников в год, в то время как раньше в среднем было 30. Им придется столкнуться с конкуренцией со стороны спутников геостационарной орбите и наземных сетей, поэтому возможно, что они потерпят неудачу, как в 1990-х годах. Тогда рынок, разумеется, не вырастет в 10 раз.

Вопрос : Что вы думаете о эластичности рыночного спроса?

Ответ : До сих пор эластичность была низкой. Затраты на запуск GTO снизились с 20 000 € / кг до 10 000 € / кг, и это не оказало большого влияния на спрос. Если мы достигнем 5 000 € / кг, не уверен, что это окажет большое влияние. Проблема даже в том, что стоимость доступа к космосу остается высокой. Поэтому мы не основываем наши модели на эластичности рынка.

Вопрос : Как вы гарантируете безопасное для населения возвращение первой ступени?

Ответ : Трудно сказать. Мы будем использовать Callisto, чтобы показать, что мы можем обеспечить безопасные траектории.

Вопрос : Как насчет повторного использования второй ступени?

Ответ : Мы считаем, что влияние на производительность является непомерно высоким, поэтому мы не очень много работаем над этим.
