Выбор светодиодных ламп. 3. Спектры источников света

в 11:25, , рубрики: LED, led-лампы, выбор, гаджеты, КЛЛ, люминесцентные лампы, светодиодные лампы, спектры, сравнение, Электроника для начинающих

В идеале для оценки качества спектра излучения лампы необходим спектрофотометр. В крайнем случае можно использовать спектрофотометры для профилирования/калибровки мониторов (например, ColorMunki) — если такое устройство у вас есть. Покупать же спектрофотометры домой для оценки ламп нет никакого смысла, они стоят от сотен до десятков тысяч долларов.
Тем не менее, для нужд геологов и ювелиров выпускают простейшие спектроскопы на основе диффракционной решетки. Их стоимость от 1200 до 2500 руб. И это забавная и полезная штука.

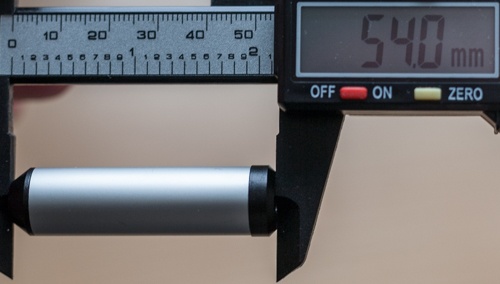

Выглядит спектроскоп так:
В окуляр (слева, где конус) нужно смотреть, при этом объектив (справа) должен быть направлен на источник излучения.
Диффракционная решетка разлагает свет на спектр (как радуга или оптическая призма).

Прежде чем вникать в спектры реальных ламп, напомню общую информацию. (Достаточно подробно это рассмотрено в книге в главе «Качество света».)
Здесь я покажу два спектра СДЛ с исключительно высоким индексом цветопередачи 97 (источник здесь):

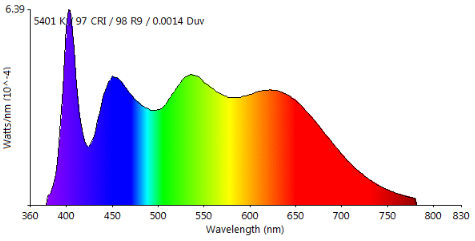

Холодный свет
Можно видеть, что цветовая температура 5401 К, индекс 97. Главное же — можно видеть из каких видимых глазами цветов состоит спектр.

Теплый свет
Температура 3046 К, индекс также 97.

Спектрофотометр — в отличие от спектроскопа — показывает не просто, какие цвета образуют спектр, но и дает их интенсивность. Хорошо видно, что в спектрах обеих ламп есть все цвета, составляющие белый («каждый охотник желает знать где сидит фазан», т.е. красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый). Различие в цветовой температуре достигается за счет относительного вклада холодных (синий-голубой) и теплых (желтый-красный) компонентов.

Вынужден упомянуть о том, что данный спектроскоп предназначен для мобильного использования с помощью глаз. Фиксировать картинку крайне неудобно, поскольку окуляр маленький и устройств для фиксации на камере нет. Поэтому одной рукой нужно удерживать камеру, другой спектроскоп, а голосом управлять съемкой. При этом еще нужно удерживать направление на источник света, небольшие отклонения от нормали приводят к искажению цветов спектра. Из почти десятка разноообразных камер, что есть у меня дома, лучшим оказался планшет «Самсунг». Камера там всего 5 мп, но хороший софт, а размер и положение объектива на корпусе устройства позволяют более-менее удобно пристроить спектроскоп. Баланс белого был зафиксирован как «дневной», ИСО 400. Снимки не обрабатывались, лишь выравнивались и обрезались. Цифры справа обозначают индекс цветопередачи источника (100 — дневной свет в облачную погоду, 99 — лампа накаливания). Качество фотографий меня не очень устраивает — но лучше я сделать не смог.

Итак, начнем сверху вниз и на конкретных примерах попытаемся понять, на что нужно обращать внимание в таких спектрах.
• Дневной свет и лампа накаливания: идеальный спектр, в котором представлены все вышеперечисленные цвета.
• СДЛ с индексами цветопередачи 87 (обзор здесь) и 84 (обсуждалась в материале по выбору производителя) также демонстрируют практически полный спектр. Проблемой обычно становится красная часть — если желтого и оранжевого, как правило, достаточно, то глубокие красные оттенки чаще всего отсутствуют. Не видно их и здесь. Также можно предположить (например, по количеству голубого в спектрах), что производители используют разные светодиоды 5736SMD. Т.е. мы имеем дело не с одной и той же лампой, приобретенной у разных продавцов — а с различными производителями.
• СДЛ с индексом 78 (ее разбор приведен в главе «Пример оценочного тестирования» в книге) наряду с урезанной красной частью демонстрирует и малое количество голубого. (Может показаться, что в сравнении со спектром лампы с индексом 84 это не так. Но тут нужно вспомнить, что 84 — это теплая лампа, Т=2900. А 78 — холодная, Т=5750 К, там синего по определению намного больше). Именно в этом главные недостатки простых бюджетных СДЛ, которые формируют якобы белый свет за счет синего или пурпурного излучения светодиода и желто-оранжевого света люминофора. Справа от синего лежит голубой — но из описанной комбинации он «не получается». Поэтому в спектре СДЛ там обычно провал. За счет этого (плюс дефицит глубокого красного) и падает индекс цветопередачи.
• Самый нижний спектр — это высококачественная компактная люминесцентная лампа (КЛЛ, Т=2700 К, ресурс 12000 часов, заявленный индекс цветопередачи не менее 80). И вот здесь хорошо видно, за счет чего достигается эта формально достаточно высокая величина. Сам производитель называет это «система Tricolor». Т.е. он использует люминофор из 3 компонентов, каждый из которых излучает свет в виде узкой полосы. (Конечно, и такую лампу сделать совсем непросто, т.к. требуется тщательный подбор комбинации люминофоров.) Именно наличие таких вертикальных полос (например, фиолетовая, зеленая, желтая) — признак низкокачественных источников света. Вторым следствием линейчатого спектра источника является физическое отсутствие некоторых цветов в принципе (на рисунке, например, практически нет желтого и очень мало голубого). Очевидно, что свет таких ламп для глаз малополезен несмотря на формально достаточно высокие показатели. Использовать такие лампы нужно в светильниках с качественными рассеивателями.

Вывод: в спектрах источников света с высоким индексом цветопередачи должны присутствовать все цвета спектра и отсутствовать интенсивные узкие полосы.

Отдельно хочу предостеречь от поспешности в анализе спектров. По роду деятельности я много общался со спектроскопистами и заметил железную закономерность: чем более квалифицированный и профессиональный специалист — тем более он осторожен и уклончив в своих выводах. От лучшего из них, профессора, заведующего лабораторией спектроскопии вообще в принципе было невозможно добиться внятного заключения (что меня вначале по молодости дико раздражало). Глаз, безусловно, лучший оптический прибор из существующих. Но анализ и интерпретация спектров — бесконечно сложная тема. Там действует огромное количество разных факторов. Поэтому настоятельно рекомендую только простейшую качественную оценку спектров глазами, без попыток хитрых умопостроений и далеко идущих выводов. Лучше всего попеременно смотреть на спектр оцениваемой лампы и на идеальный спектр дневного света или ЛН. Т.е. наглядное сравнение между собой.

Автор: Elpi
