На выходных впервые удалось выбраться в Калининград. Я уделил немало внимания исследованию уровня жизни и благополучия области, в основном, ориентируясь на стоимость покупки/аренды жилья, цены в ресторанах и заработок таксистов. Данные достаточно доступные и позволяют сформировать общее представление о положении дел в городе/области.
Помимо экономической составляющей, конечно, старался погрузиться в культурный/исторический аспект жизни города. За короткий промежуток времени достаточно сложно проникнуться всеми особенностями, однако в Калининграде я бы выделил верное следование ограничениям скорости! Благодаря этому, возникает ощущение безопасности, замедления времени и спокойствия.
История города богатая, и в этом мешке событий я нашел кое-что интересное для себя. Речь пойдет о задаче семи пешеходных мостов Кёнигсберга. В свое время Эйлер в процессе размышлений над решением этой задачи положил начало теории графов. В статье рассмотрим задачу с позиции задачи линейного программирования и подтвердим результаты трехсотлетней давности с помощью Python и OR-Tools.
Семь мостов Кёнигсберга
По легенде еще с прусских времен жители Кёнигсберга задавались вопросом: как пройти все пешеходные мосты города так, чтобы маршрут проходил по каждому из мостов ровно один раз. Эйлер в рамках своей деятельности по решению этой задачи комментировал следующее: «Как я слышал, некоторые отрицают, что это можно сделать, другие сомневаются, но никто не подтверждает такой возможности».
В конце 1542 года было семь мостов и четыре различных берега (Альтштадт, Кнайпхоф, Ломзе и Форштадт). В настоящее время кол-во мостов немного поубавилось, но берега осталиcь прежними. Далее, будем рассматривать исторический период, когда все семь мостов были на месте с теми же условиями задачи какие использовал Эйлер.
В теории графов есть термин Эйлерова цепь - это путь, проходящий по всем рёбрам графа и только по одному разу. Очевидно, прослеживается связь термина и задачи о кёнигсбергских мостах. Собственно, задача состоит в том, чтобы найти Эйлеров путь.
Попробуем развеять таинственность вокруг задачи с помощью современных инструментов для мат. моделирования и решения задач.
Задача удовлетворения ограничений

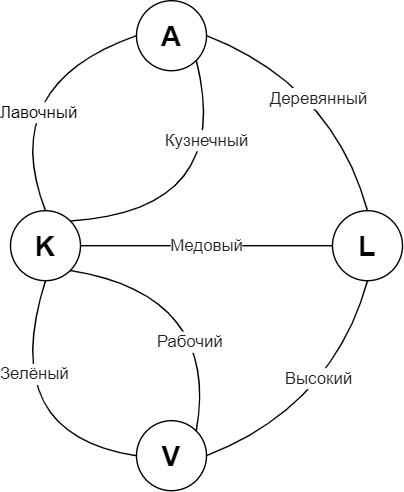

Воспользуемся теорией графов для моделирования системы мостов Кёнигсберга. Обозначим
- набором вершин в графе, которые соответствуют четырем берегам, и
- множеством направленных ребер графа, которые соответствуют мостам, сам граф обозначим
Для моделирования будем предполагать, что граф у нас ориентированный.
Сформулируем потоковую модель с использованием целочисленного линейного программирования (ILP). Для этого введем набор решающих переменных и сформулируем ограничения. Задача состоит в нахождении допустимого решения, поэтому целевая функция отсутствует. Перейдем к обозначениям:
Индексы
- множество узлов сети (соответствуют берегам);
- множество мостов;
- множество направленных переходов по мостам (для каждого моста два направленных ребра);
Переменные
- бинарная переменная, узел начала пути (ограничений на точку старта нет);
- бинарная переменная, узел окончания пути (ограничений на окончание маршрута нет);
- бинарная переменная, проход по мосту
в направлении
Ограничения
В задаче указано, что нужно пройти по всем мостам и ровно один раз. В случае потоковой модели добавляются еще несколько ограничений: на связность пути - ребра должны быть последовательными; одна точка начала и одна точка окончания маршрута. Ограничения имеют следующий вид:
-
Одна точка начала пути (один исток):
-
Одна точка окончания пути (один сток):
-
Баланс входов и выходов в узел сети:
-
Необходимо пройти по каждому мосту ровно один раз (только в одном направлении):
Вариант постановки задачи не является ее решением. Поэтому перейдем к способу решения сформулированной задачи в виде ILP.
Нахождение Эйлерова пути с OR-Tools
Библиотека OR-Tools позволяет описать задачу ILP и найти ее решение. Для реализации решения будем использовать cp-sat solver, встроенный в OR-Tools. Начнем с установки библиотеки:
pip install ortoolsИнициализируем объект модели и входные данные. Каждый мост свяжем с берегом начала и берегом окончания. Для учета направления перехода по мосту введем дополнительный постфикс к названию моста _r - reverse. Таким образом, мы сможем закодировать мосты с использованием только их названия.
from ortools.sat.python import cp_model
model = cp_model.CpModel()
# Участки города, разделенные рекой Преголя
areas = ["Altstadt", "Kneiphof", "Vorstadt", "Lomse"]
# Список мостов
bridges = {
"lavochniy": ("Altstadt", "Kneiphof"), # Лавочный мост
"zeleniy": ("Kneiphof", "Vorstadt"), # Зелёный мост
"rabochiy": ("Kneiphof", "Vorstadt"), # Рабочий мост
"kuznechniy": ("Altstadt", "Kneiphof"), # Кузнечный мост
"derevyanniy": ("Altstadt", "Lomse"), # Деревянный мост
"visokiy": ("Vorstadt", "Lomse"), # Высокий мост
"medoviy": ("Kneiphof", "Lomse") # Медовый мост
}
# Направленные ребра
arcs = {}
for bridge, (_from, _to) in bridges.items():
arcs[bridge] = (_from, _to)
arcs[bridge + "_r"] = (_to, _from)Инициализируем переменные модели. Выше описаны три типа переменных, заведем для них отдельные словари.
# Переменные начала движения
S = {} # Словарь с переменными start
T = {} # Славрь переменных terminate
for area in areas:
var_name = f"s_{area}" # Название переменной
S[area] = model.NewBoolVar(name=var_name)
var_name = f"t_{area}" # Название переменной
T[area] = model.NewBoolVar(name=var_name)
# Переменные прохода по мосту
E = {} # Словарь переменных проходов по мосту (ребра)
for arc in arcs:
var_name = f"b_{arc}" # Название переменной
E[arc] = model.NewBoolVar(name=var_name)Передадим в модель сформулированные ограничения:
# Ограничение: ровно одна точка начала движения
model.AddExactlyOne(S.values())
# Ограничение: ровно одна точка завершения движения
model.AddExactlyOne(T.values())
# Ограничения: баланс входов и выходов в area
for area in areas:
# Переменная начала маршрута в area
start_var = S[area]
# Переменная окончания маршрута в area
t_var = T[area]
# Список входящих потоков в area
lst_in_vars = [var for key, var in E.items() if arcs[key][1] == area]
# Список исходящих потоков из area
lst_out_vars = [var for key, var in E.items() if arcs[key][0] == area]
# Добавление ограничения в модель
model.Add(start_var + sum(lst_in_vars) == sum(lst_out_vars) + t_var)
# Ограничение: необходимо пройти по каждому мосту ровно 1 раз
for bridge in bridges:
model.AddExactlyOne([E[bridge], E[bridge + "_r"]])Будем использовать встроенный в OR-Tools набор алгоритмов - решатель/solver. Размерность задачи: 13 ограничений и 22 переменных. Задача небольшая, но мало кто захочет решать ее на бумаге. Перейдем к решению:
# Инициализация solver
solver = cp_model.CpSolver()
# # Статистика по модели
# print(model.ModelStats())
# Решение задачи
status = solver.Solve(model)
# Проверяем статус
if status == cp_model.OPTIMAL:
print('Найден Эйлеров путь!')
elif status == cp_model.INFEASIBLE:
print('Эйлеров путь не существует!')Приведу немного теории от Эйлера.
Первая теорема Эйлера, 1736. Граф с двумя или более вершинами имеет эйлеров цикл тогда и только тогда, когда в каждую вершину входит чётное число рёбер.
Вторая теорема Эйлера, 1736. Граф с двумя или более вершинами имеет единственный эйлеров путь тогда и только тогда, когда ровно в две вершины входит нечётное число рёбер.
Следствие. Граф с двумя или более вершинами имеет эйлеров путь тогда и только тогда, когда либо в каждую вершину входит чётное число рёбер, либо ровно в две вершины входит нечётное число рёбер.
В случае мостов Кёнигсберга имеем четыре вершины с нечетным числом ребер, результат модели - Эйлеров путь не существует! Отсутствие решения это тоже решение.
Корректировка постановки задачи
После получения результата напрашивается вопрос, а когда Эйлеров путь будет существовать? Ответ можно получить из следствия теорем Эйлера, или, в нашем случае, скорректировать постановку задачи на: найти максимальное кол-во мостов, когда существует Эйлеров путь.
Воспользуемся прежней моделью, но внесем некоторые изменения. Во-первых, упраздним ограничение на обязательный проход по каждому из мостов. Перезапишем ограничение как: по мосту можно пройти не более чем один раз
Хотим найти максимальное кол-во мостов, которые позволят сформировать Эйлеров путь. Критерий оптимизации зададим в виде следующей целевой функции:
Программная реализация изменений/дополнений модели:
# Ограничение: можно пройти по мосту не более одного раза
# ВНИМАНИЕ! заменяем ограничение: необходимо пройти по каждому мосту ровно 1 раз на следующее
for bridge in bridges:
model.AddAtMostOne([E[bridge], E[bridge + "_r"]])
# Целевая функция максимаизации кол-ва мостов в пути
model.Maximize(sum(E.values()))Новая модель допускает путь, в котором не будет ни одного ребра. Если прогулку на месте считать Эйлеровым путем, то решение новой задачи всегда будет существовать - `Найден Эйлеров путь!`.
Посмотрим, какой мост/мосты являются камнем преткновения ... Уже исходя из теоремы Эйлера, видно, что любой мост (один), добавленный или убавленный, сделает задачу решаемой. В рамках моего запуска получилось следующее решение:

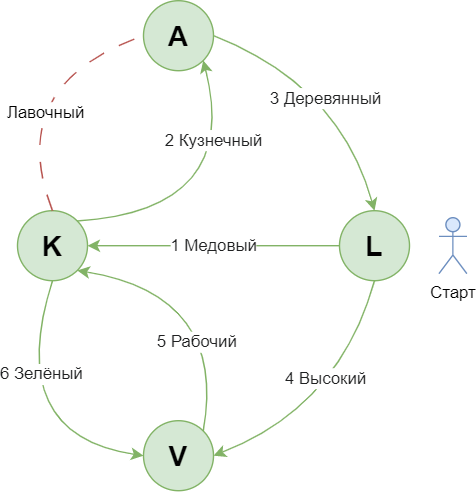

Мосты: medoviy_r -> kuznechniy_r -> derevyanniy -> visokiy_r -> rabochiy_r -> zeleniy
Берега: Lomse -> Kneiphof -> Altstadt -> Lomse -> Vorstadt -> Kneiphof -> Vorstadt
Решение задачи с помощью целочисленного программирования будет неустойчивым, т.е. в зависимости от запуска может быть выдан новый путь. Устранить эту проблему можно за счет добавления разных весов в целевую функцию за прохождение того или иного моста. Вес можно обосновать, например, близостью ресторанов, пунктов по продаже еды или живописностью мостов.
Отмечу, что сохранившиеся пять мостов в Калининграде сегодня позволяют сформировать Эйлеров путь. Кроме того, построенные новые 3 моста также позволяют сформировать такой путь. Поэтому, если будете прогуливаться по Калининграду, можете взять на заметку и прогуляться по Эйлерову маршруту в сегодняшней версии Кёнигсберга.
