Вызволяем увлажнитель из сетей Xiaomi

Вероятно, вы слышали о том, что сухость воздуха — одна из частых причин появления статического электричества. Вот и я решил обзавестись увлажнителем, когда заметил, что кошка бьется током почти при каждом прикосновении. И нет, ее зовут не Электро или Шторм Спирит. Знакомьтесь, Амидала (в честь персонажа вселенной «Звездных войн»).

Время шло, потребности в комфортном использовании техники росли, а вот ее функциональность и стабильность оставляли желать лучшего. После очередного сбоя серверов Xiaomi в октябре прошлого года в голове окончательно закралась мысль: почему дом — мой, а серверы — чужие? Так я познакомился с Home Assistant, MQTT, zigbee2mqtt и селфхостингом, о чем расскажу под катом!

Любите детективы? Пройдите квест «В поисках пропавших ссылок»! Регистрируйтесь на сайте и попробуйте себя в роли сыщика: найдите на страницах Selectel спрятанные ссылки и первыми дойдите до финала. Выиграйте эксклюзивный мерч и промокод на сервисы Selectel.

Если zigbee-устройства без проблем работают локально благодаря zigbee2mqtt (Z2M), то с увлажнителем возникли сложности. Казалось бы, у Xiaomi есть проприетарный протокол miIO для управления устройствами в локальной сети. Значит ли это, что можно обойтись без чужих серверов?

Home Assistant — это платформа с открытым исходным кодом для управления умным домом, создания сценариев автоматизации и т. д. Она позволяет интегрировать устройства разных производителей с разными типами подключения и не быть привязанным к одной экосисте.

Home Assistant (далее — HA) действительно умеет работать с протоколом miIO, но есть несколько нюансов.

1. Для управления нужен токен. Чтобы его получить, следует зарегистрировать устройство в приложении. Нам же не нужны посредники, правда?
2. Даже если получить токен и добавить увлажнитель в HA, то… все заработает. Победа? Увы, но работать все будет только пока есть интернет. Хоть мы и управляем устройством локально, выгоды от этого немного, ведь без облаков мы получим тыкву через несколько минут.

Есть решение

А вдруг нашлись умельцы, разобрались, написали прошивку и выложили в открытый доступ? После недолгих поисков я нашел нужный репозиторий, кодом которого мы сегодня и воспользуемся.

Альтернативный сценарий — использование ESPHome и написание несложных yaml-файлов. Вероятно, я займусь этим в будущем, когда влажность дома перестанет проседать ниже 50%.

Подготовка

На самом деле, указанный выше репозиторий подходит только для устройств, выпущенных в первые годы производства. После того, как производитель решил поменять протокол, по которому плата общалась с железом, появилось несколько форков (подробнее можете почитать в issue от декабря 2022 года).

Я буду использовать форк другого форка, так как именно эта версия заработала c HA без написания лишних yaml-файлов для подписки на mqtt-топики. К слову, имя автора наталкивает на мысли о его происхождении. Быть может, он читает эту статью?

Итак, нам понадобятся:

• 3.3v USB TTL UART — адаптер для прошивки впаянной в плату микросхемы ESP8266;
• несколько проводов разных цветов радуги;
• паяльник, отвертка;
• прямые руки (хотя я обошелся и без них).

Автор лишь делится своим опытом и не несет ответственности за манипуляции с техникой. Стоит помнить, что гарантия производителя может перестать действовать после внесения некоторых изменений. Однако представленная реализация достаточно проста и не предполагает особых вторжений в аппаратную часть.

Железо

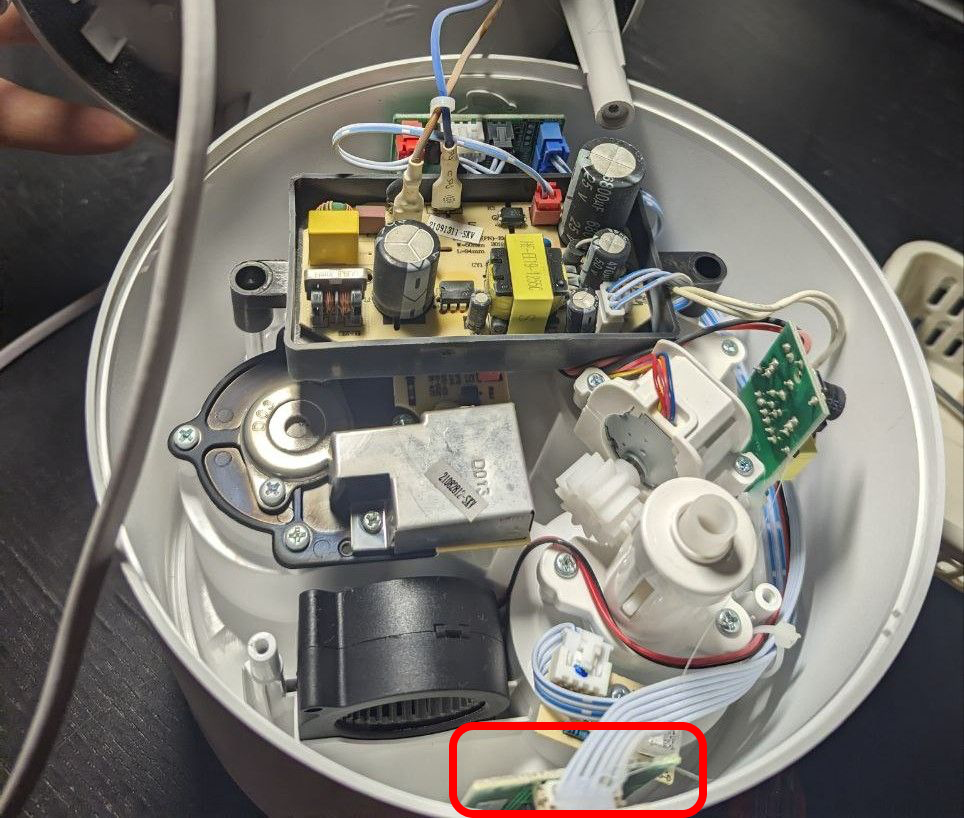

Снимаем нижнюю крышку увлажнителя Xiaomi Deerma Air Humidifier 5L (ZNJSQ01DEM):

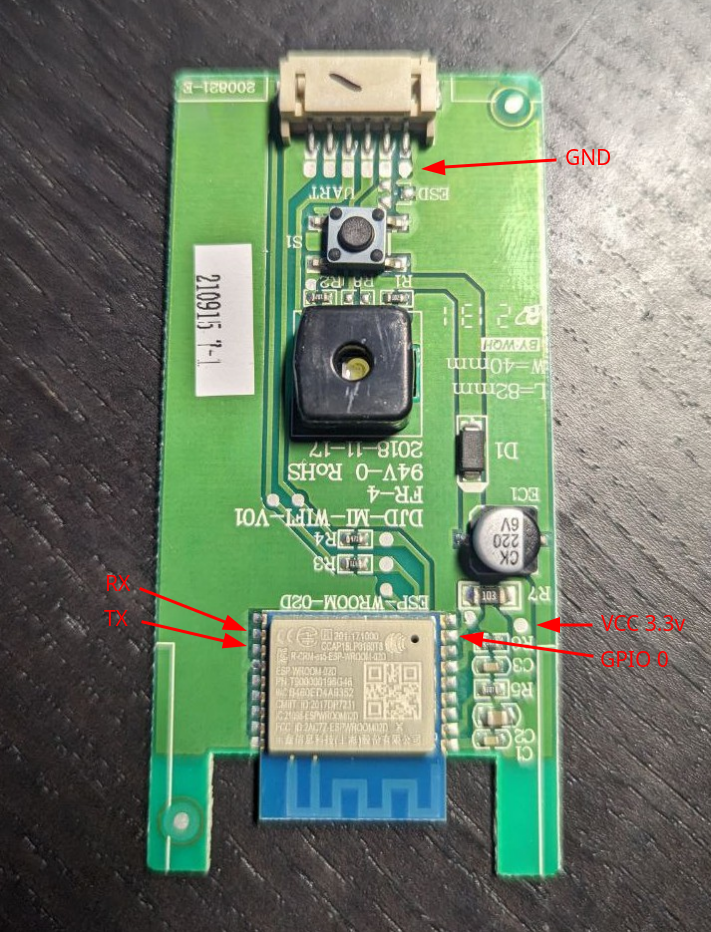

Нас интересует серая платка у стенки корпуса, к которой идет шлейф из белых проводов. Достаем и видим, что она действительно работает на популярной ESP8266:

Цепляем GND, VCC 3.3v (это важно!), TX и RX к программатору (RX в TX и наоборот). GPIO 0 тянем к земле (GND), он нужен для загрузки микроконтроллера в режим загрузки по UART.

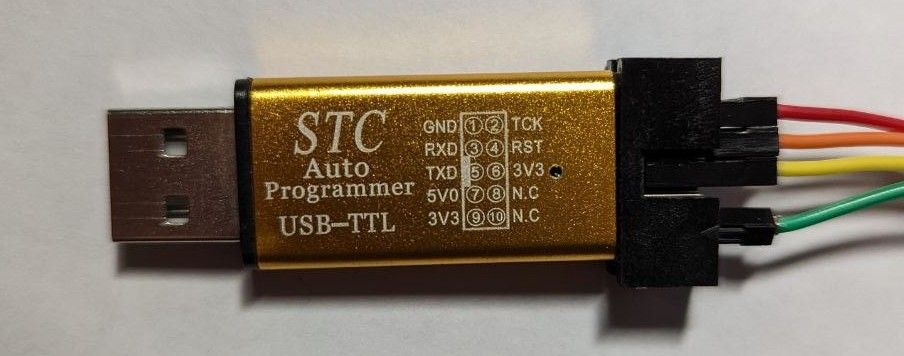

Адаптер для прошивки впаянной в плату микросхемы.

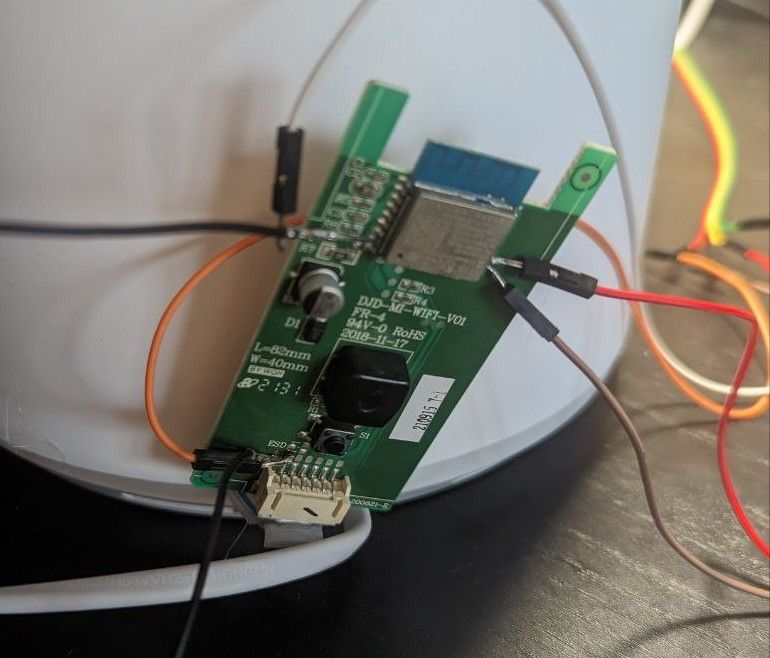

Для прошивки и запуска понадобится дополнительное питание схемы, так как мощности программатора, скорее всего, не хватит. Я особо не заморачивался — подключил плату во включенный увлажнитель. Выглядело это так:

Со стороны железа у нас все готово, перейдем к софту.

Софт

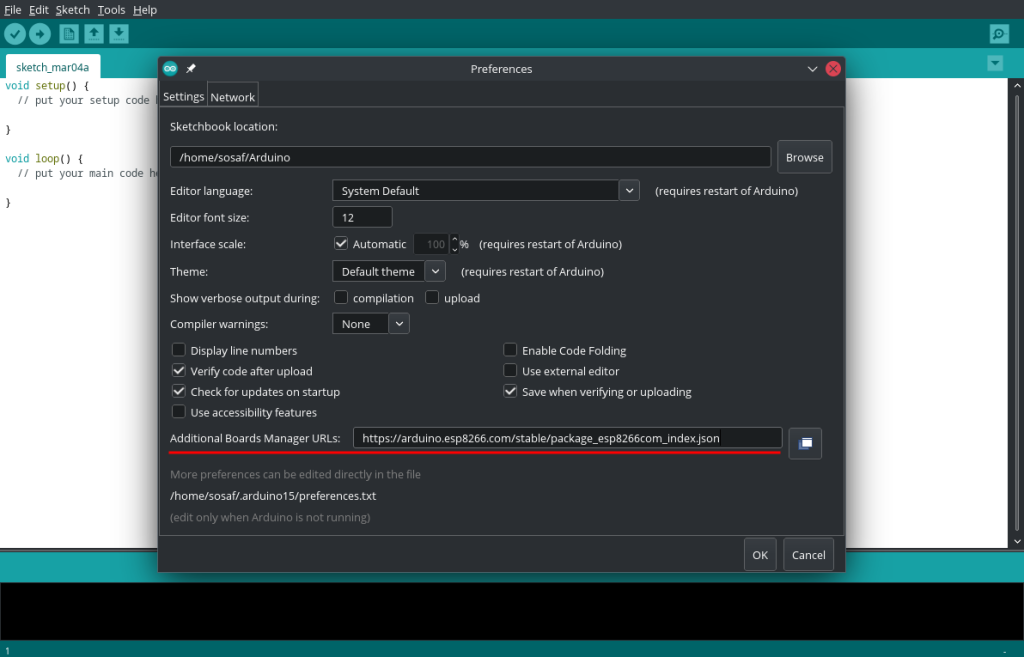

Сперва ставим Arduino IDE любым удобным способом. Подойдет как привычная первая версия, так и обновленная вторая. Следом необходимо добавить поддержку ESP8266. Открываем IDE, переходим в меню File ⟶ Preferences, вставляем ссылку arduino.esp8266.com/stable/package_esp8266com_index.json в поле Additional Boards Manager URLs и нажимаем OK. С подробным описанием процесса вы можете ознакомиться в инструкции.

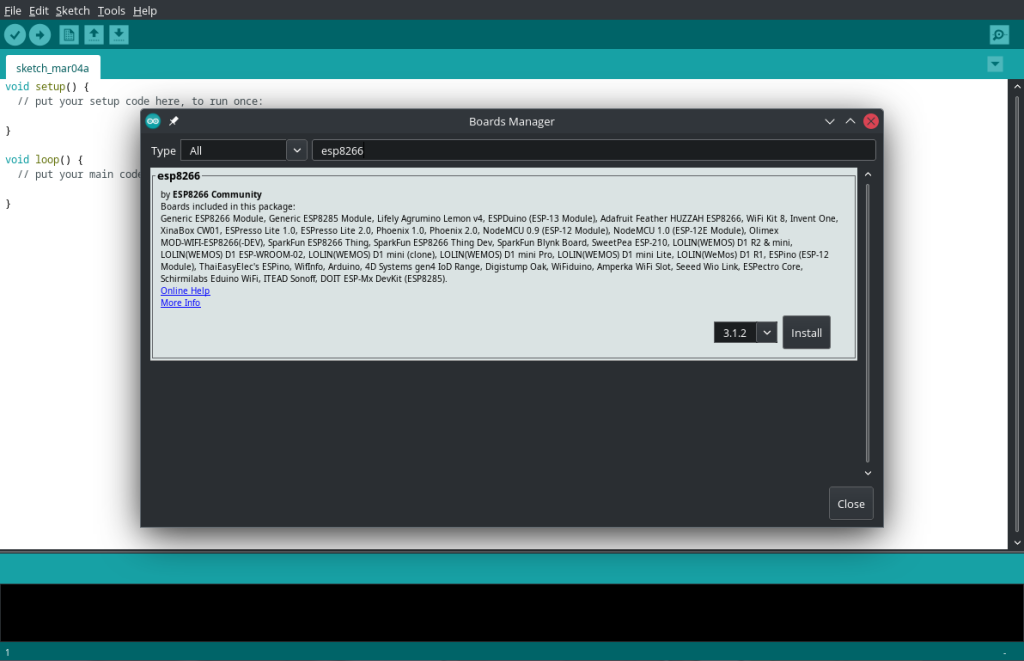

После этого можем скачать необходимые пакеты в Tools ⟶ Board ⟶ Board Manager:

Наконец, выбираем нашего красавца Generic ESP8266 Module в том же меню.

На данном этапе мы можем «послушать» UART. Подключаем программатор к ПК (GPIO 0 нужно отцепить от земли), выбираем его в Tools ⟶ Port, открываем консоль Serial Monitor в правом верхнем углу.

Если все получилось, мы должны увидеть сообщения о событиях (снятие крышки, включение увлажнителя и т. д.):

properties_changed 2 1 true
properties_changed 2 1 false
properties_changed 7 1 false

Если же в консоли что-то другое, быть может, ваш увлажнитель из первых ревизий, либо нужно «поиграться» со скоростью передачи данных.

Скачиваем необходимые пакеты в Sketch ⟶ Include Library ⟶ Manage Libraries:

• ArduinoOTA 1.1.0 — для получения обновлений по воздуху,
• ArduinoJSON 7.0.3,
• PubSubClient 2.8.0 — MQTT клиент,
• WiFiManager 2.0.17 (если вы используете код из оригинального репозитория — 0.16.0),
• Uptime Library 1.0.0 (если используете форк от yobushka).

Клонируем нужный репозиторий и открываем в IDE. Теперь мы готовы прошивать.

git clone https://github.com/yobushka/esp8266-deerma-humidifier
cd esp8266-deerma-humidifier/src/esp8266-deerma-humidifier
arduino esp8266-deerma-humidifier.ino

Пробуем собрать проект, нажав на галочку в левом верхнем углу. Ждем некоторое время, и, если все прошло успешно, получаем информацию о скомпилированной прошивке:

. Variables and constants in RAM (global, static), used 50420 / 80192 bytes (62%)
║   SEGMENT  BYTES    DESCRIPTION
╠══ DATA     1648     initialized variables
╠══ RODATA   11100    constants
╚══ BSS      37672    zeroed variables
. Instruction RAM (IRAM_ATTR, ICACHE_RAM_ATTR), used 62440 / 65536 bytes (95%)
║   SEGMENT  BYTES    DESCRIPTION
╠══ ICACHE   32768    reserved space for flash instruction cache
╚══ IRAM     29672    code in IRAM
. Code in flash (default, ICACHE_FLASH_ATTR), used 385796 / 1048576 bytes (36%)
║   SEGMENT  BYTES    DESCRIPTION
╚══ IROM     385796   code in flash

По-хорошему, конечно же, стоит сделать дамп существующей прошивки, иначе пути обратно не будет (подробнее можете узнать из официальной документации esp8266). Ну а я нажимаю Upload, не забыв подцепить упомянутый GPIO 0 к земле. Так прошивка заливается на контроллер, после чего он перезагружается:

esptool.py v3.0
Serial port /dev/ttyUSB0
Connecting....
Chip is ESP8266EX
Features: WiFi
Crystal is 26MHz
MAC: b4:60:ed:4a:93:52
Uploading stub...
Running stub...
Stub running...
Configuring flash size...
Auto-detected Flash size: 2MB
Flash params set to 0x0330
Compressed 432368 bytes to 304004...
Writing at 0x00000000... (5 %)
Writing at 0x00004000... (10 %)
Writing at 0x00008000... (15 %)
Writing at 0x0000c000... (21 %)
Writing at 0x00010000... (26 %)
Writing at 0x00014000... (31 %)
Writing at 0x00018000... (36 %)
Writing at 0x0001c000... (42 %)
Writing at 0x00020000... (47 %)
Writing at 0x00024000... (52 %)
Writing at 0x00028000... (57 %)
Writing at 0x0002c000... (63 %)
Writing at 0x00030000... (68 %)
Writing at 0x00034000... (73 %)
Writing at 0x00038000... (78 %)
Writing at 0x0003c000... (84 %)
Writing at 0x00040000... (89 %)
Writing at 0x00044000... (94 %)
Writing at 0x00048000... (100 %)
Wrote 432368 bytes (304004 compressed) at 0x00000000 in 26.5 seconds (effective 130.4 kbit/s)...
Hash of data verified.
Leaving...
Hard resetting via RTS pin...

Отсоединяем GPIO от земли и перезагружаем увлажнитель.

Настройка

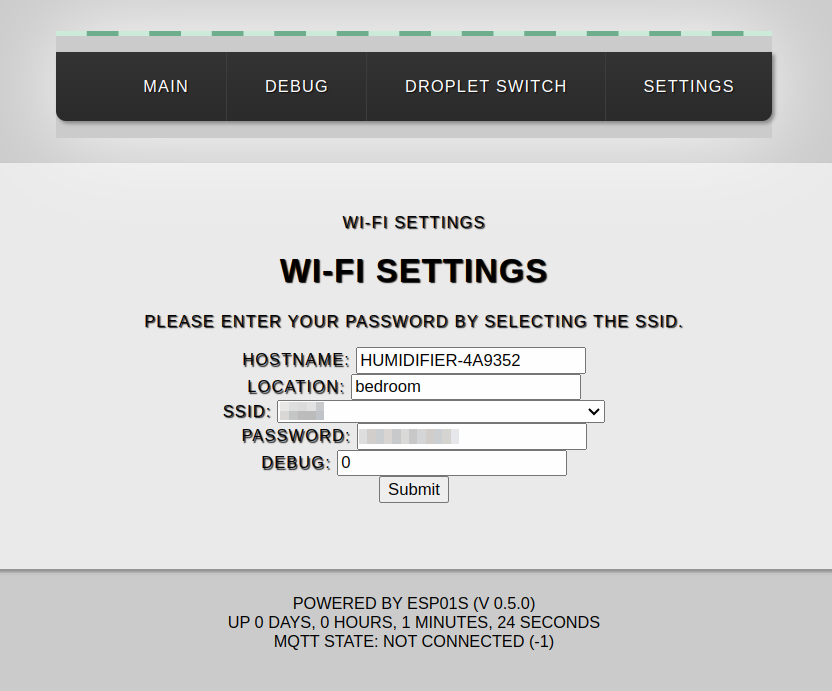

Через какое-то время после перезагрузки у вас должна появиться открытая Wi-Fi сеть «SETUPME». Подключаемся к ней и переходим к настройке:

Обязательно вводим Hostname и Location, они нужны для формирования сообщений в MQTT-брокер. Выбираем нашу домашнюю сеть, вводим пароль и нажимаем Submit. Увлажнитель подключается к нашей точке, получает ip-адрес, а мы переходим по нему в браузере.

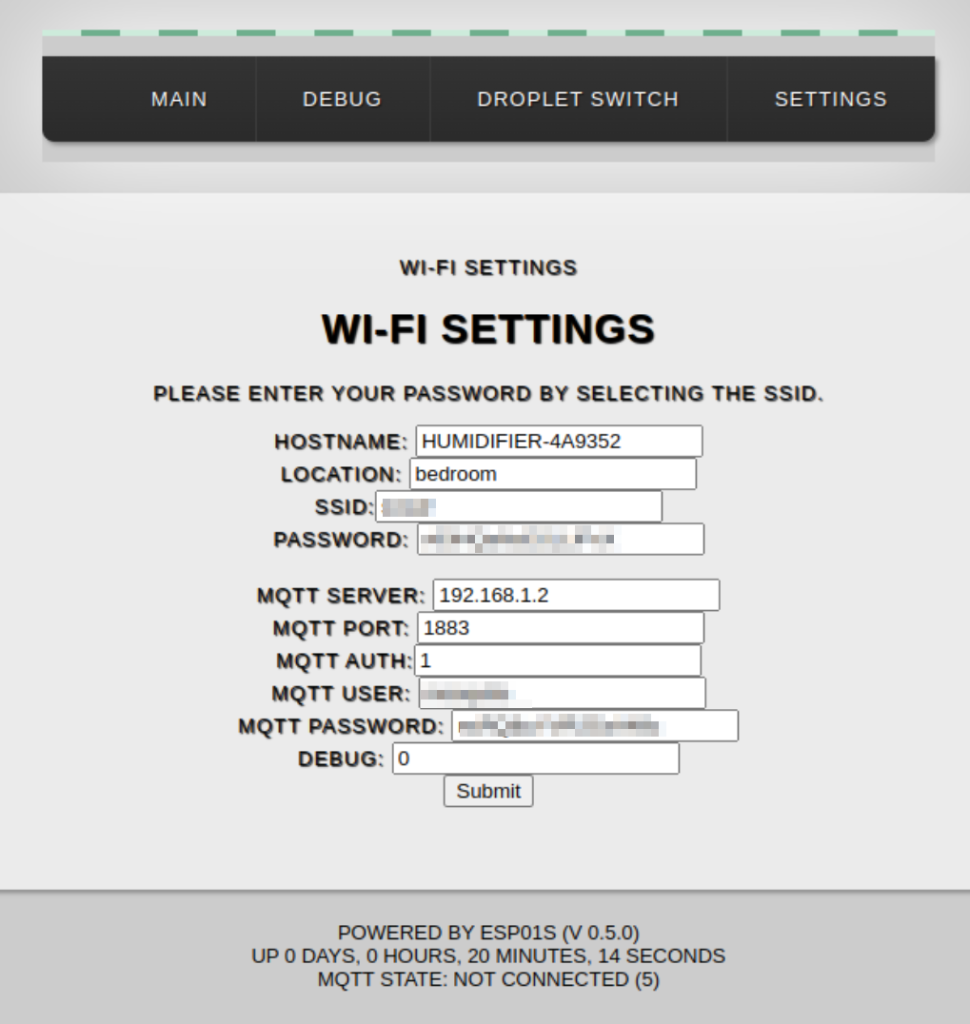

Далее нужно подключить увлажнитель к MQTT-брокеру (предполагается, что он есть). Я использую Mosquitto, де-факто стандарт в IoT. При желании этот брокер можно поставить даже на роутер, однако в HA для этого уже есть соответствующий аддон.

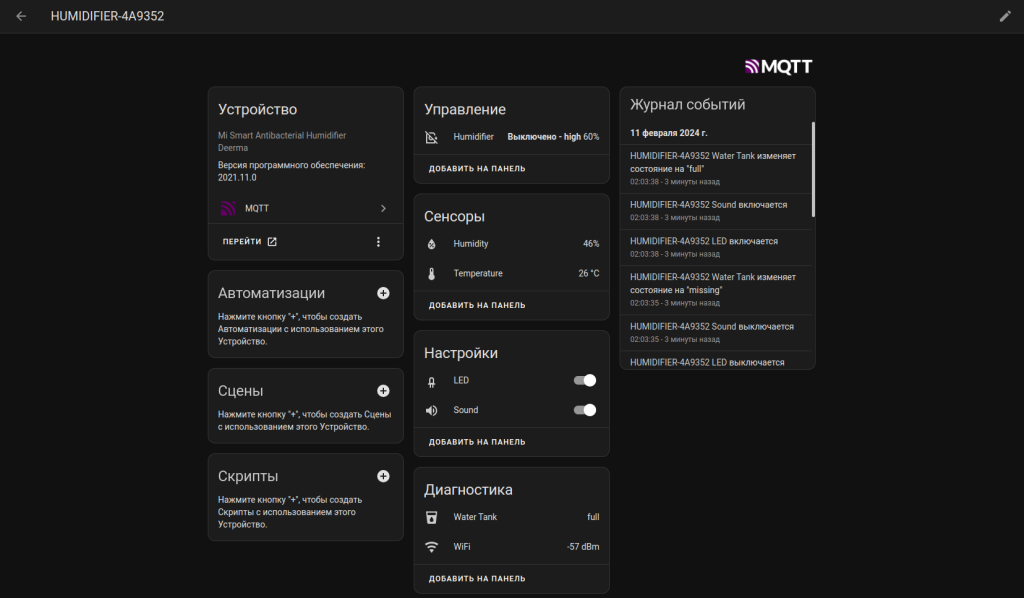

Сохраняем настройки и ждем подключения. HA сам нашел увлажнитель и добавил его:

У нас получилось простое и бюджетное решение для «вызволения» увлажнителя воздуха из недоверенных серверов Xiaomi. Стоимость может варьироваться от небольшой до нулевой, ведь мы не интегрируем новые компоненты в систему, а перепрошиваем уже имеющуюся плату. В моем случае реализация вышла бесплатной, так как получилось одолжить паяльник и программатор у коллег.

Решение работает уже несколько месяцев, никаких проблем замечено не было. И теперь почти все, что происходит в моем доме, остается в моем доме. В дальнейшем я бы хотел вызволить из внешних облаков еще несколько устройств.

Например, робота-пылесоса при помощи программы Valetudo. Возможно, вы сталкивались с ней или подобными реализациями? Поделитесь опытом в комментариях, будет интересно узнать.
