Прим. перев.: Эта статья входит в состав опубликованных в свободном доступе материалов проекта learnk8s, обучающего работе с Kubernetes компании и индивидуальных администраторов. В ней Daniele Polencic, руководитель проекта, делится наглядной инструкцией о том, какие шаги стоит предпринимать в случае возникновения проблем общего характера у приложений, запущенных в кластере K8s.

Визуальное руководство по диагностике неисправностей в Kubernetes - 1

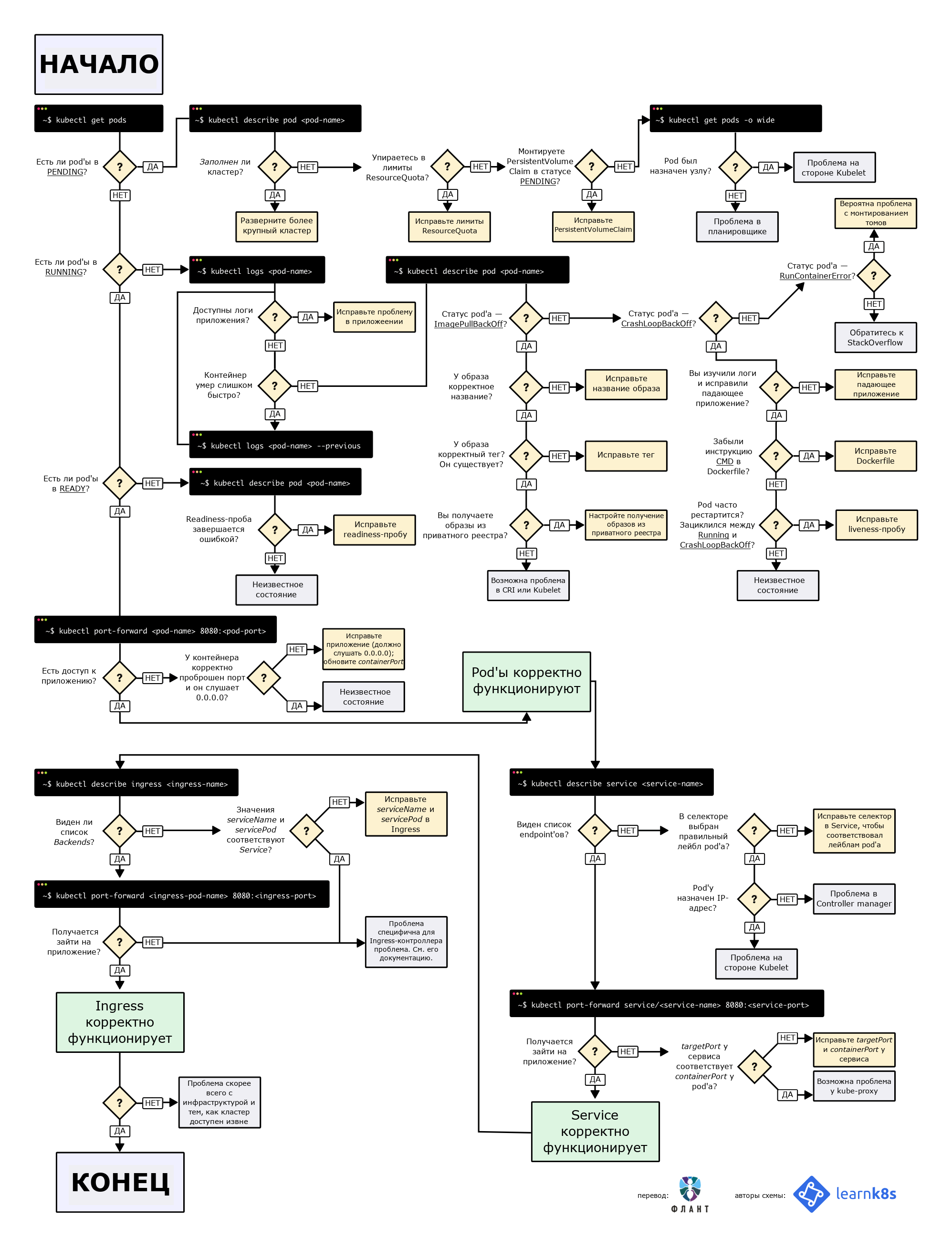

TL;DR: вот схема, которая поможет вам отладить deployment в Kubernetes:

Визуальное руководство по диагностике неисправностей в Kubernetes - 2

Блок-схема для поиска и исправления ошибок в кластере. В оригинале (на английском) она доступна в PDF и как изображение.

При развертывании приложения в Kubernetes обычно необходимо определить три компонента:

  • Deployment — это некий рецепт по созданию копий приложения, называемых pod'ами;
  • Service — внутренний балансировщик нагрузки, распределяющий трафик по pod'ам;
  • Ingress — описание того, как трафик будет попадать из внешнего мира к Service'у.

Вот краткое графическое резюме:

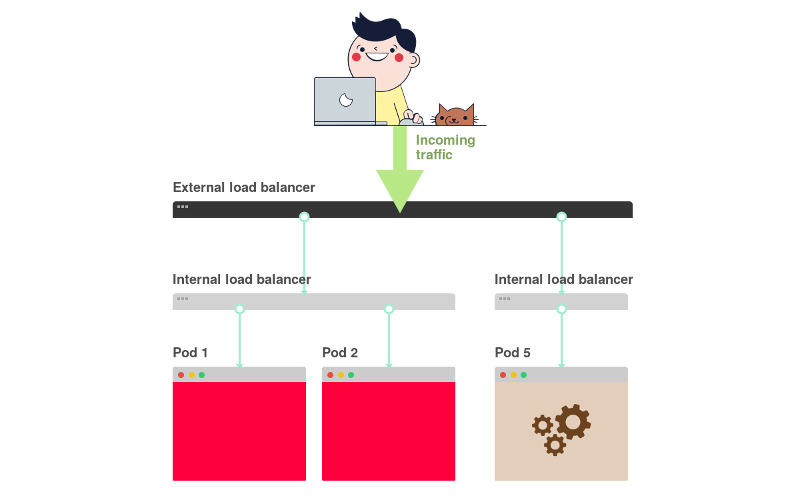

1) В Kubernetes приложения получают трафик из внешнего мира через два слоя балансировщиков нагрузки: внутренний и внешний.

Визуальное руководство по диагностике неисправностей в Kubernetes - 3

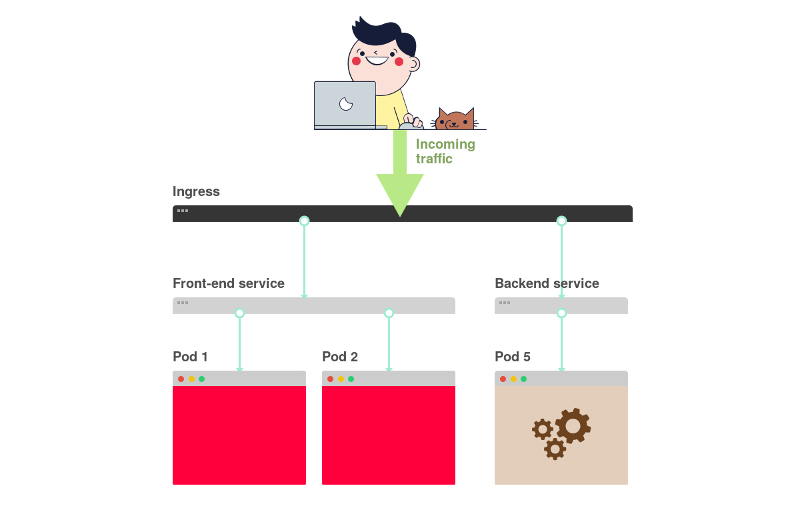

2) Внутренний балансировщик называется Service, внешний – Ingress.

Визуальное руководство по диагностике неисправностей в Kubernetes - 4

3) Deployment создает pod'ы и следит за ними (они не создаются вручную).

Визуальное руководство по диагностике неисправностей в Kubernetes - 5

Предположим, вы хотите развернуть простенькое приложение а-ля Hello World. YAML-конфигурация для него будет выглядеть следующим образом:

apiVersion: apps/v1
kind: Deployment # <<<
metadata:
  name: my-deployment
  labels:
    track: canary
spec:
  selector:
    matchLabels:
      any-name: my-app
  template:
    metadata:
      labels:
        any-name: my-app
    spec:
      containers:
      - name: cont1
        image: learnk8s/app:1.0.0
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service # <<<
metadata:
  name: my-service
spec:
  ports:
  - port: 80
    targetPort: 8080
  selector:
    name: app
---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress # <<<
metadata:
  name: my-ingress
spec:
  rules:
  - http:
    paths:
    - backend:
        serviceName: app
        servicePort: 80
      path: /

Определение довольно длинное, и легко запутаться в том, как компоненты связаны друг с другом.

Например:

  • Когда следует использовать порт 80, а когда — 8080?
  • Следует ли создавать новый порт для каждого сервиса, чтобы они не конфликтовали?
  • Имеют ли значения имена лейблов? Должны ли они быть одинаковыми везде?

Прежде чем сосредоточиться на отладке, давайте вспомним, как три компонента связаны друг с другом. Начнем с Deployment и Service.

Связь Deployment'а и Service'а

Вы удивитесь, но Deployment'ы и Service'ы никак не связаны. Вместо этого Service напрямую указывает на Pod'ы в обход Deployment'а.

Таким образом, нас интересует, как связаны друг с другом Pod'ы и Service'ы. Следует помнить три вещи:

  1. Селектор (selector) у Service'а должен соответствовать хотя бы одному лейблу Pod'а.
  2. targetPort должен совпадать с containerPort контейнера внутри Pod'а.
  3. port Service'а может быть любым. Различные сервисы могут использовать один и тот же порт, поскольку у них разные IP-адреса.

Следующая схема представляет все вышеперечисленное в графической форме:

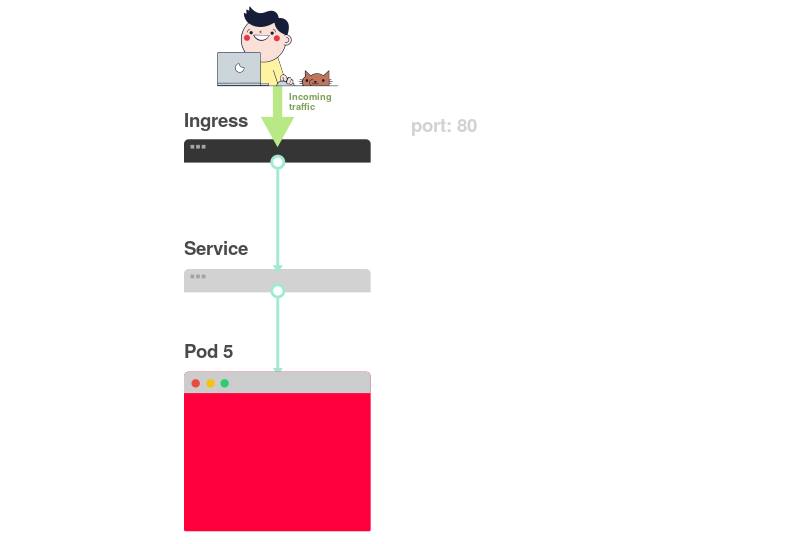

1) Представим, что сервис направляет трафик в некий pod:

Визуальное руководство по диагностике неисправностей в Kubernetes - 6

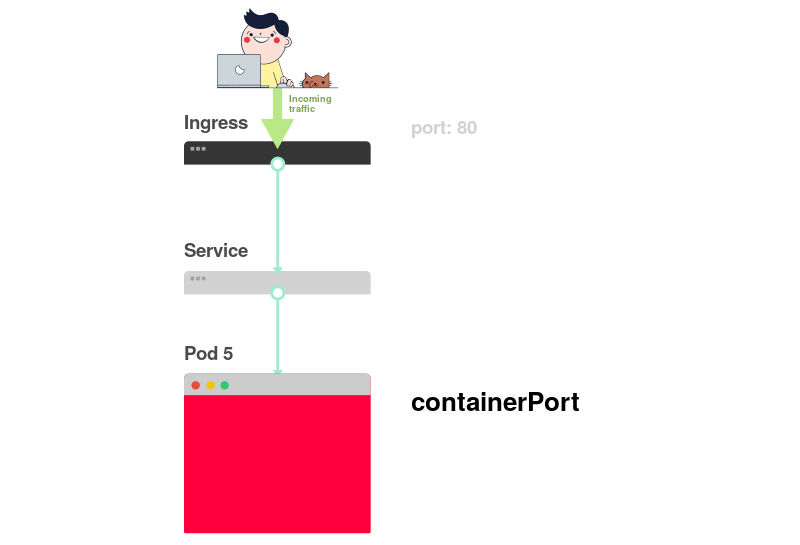

2) При создании pod'а необходимо задать containerPort для каждого контейнера в pod'ах:

Визуальное руководство по диагностике неисправностей в Kubernetes - 7

3) При создании сервиса необходимо указать port и targetPort. Но через какой из них идет подключение к контейнеру?

Визуальное руководство по диагностике неисправностей в Kubernetes - 8

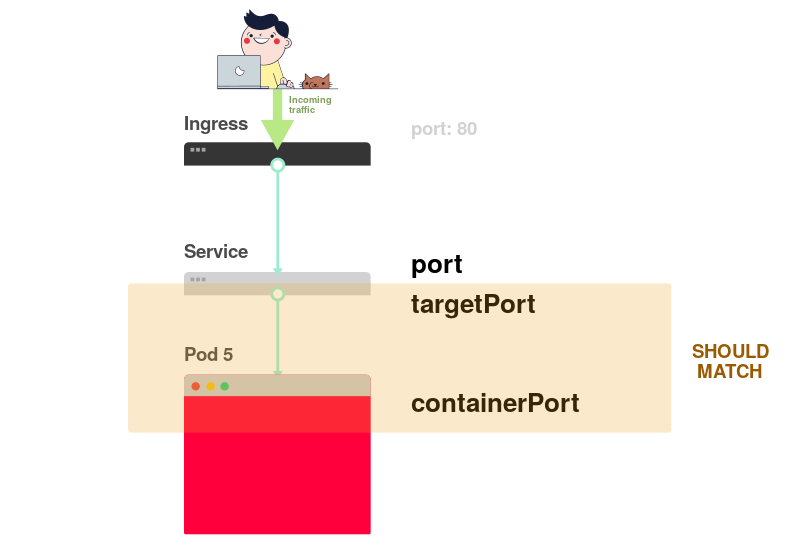

4) Через targetPort. Он должен совпадать с containerPort.

Визуальное руководство по диагностике неисправностей в Kubernetes - 9

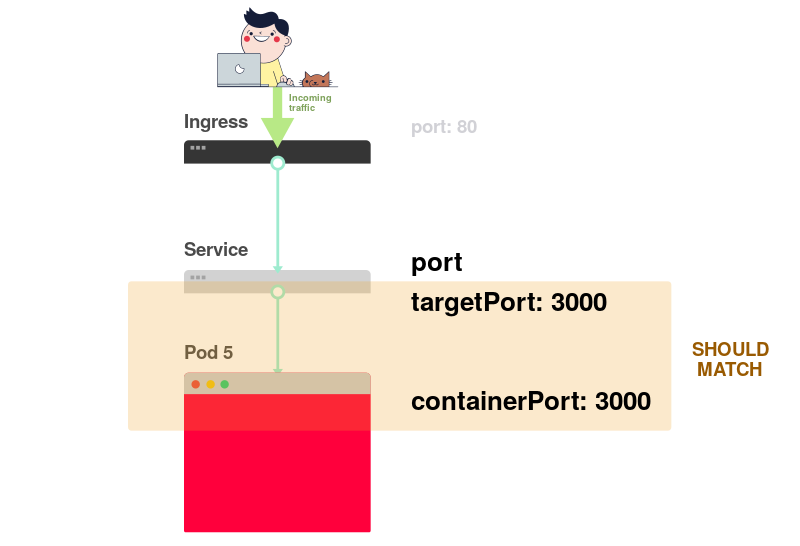

5) Допустим, в контейнере открыт порт 3000. Тогда значение targetPort должно быть таким же.

Визуальное руководство по диагностике неисправностей в Kubernetes - 10

В YAML-файле лейблы и ports / targetPort должны совпадать:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-deployment
  labels:
    track: canary
spec:
  selector:
    matchLabels:
      any-name: my-app
  template:
    metadata:
     labels:  # <<<
        any-name: my-app  # <<<
   spec:
      containers:
      - name: cont1
        image: learnk8s/app:1.0.0
        ports:
       - containerPort: 8080  # <<<
---
apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  ports:
  - port: 80
   targetPort: 8080  # <<<
 selector:  # <<<
    any-name: my-app  # <<<

А как насчет лейбла track: canary в верхней части раздела Deployment? Должен ли он совпадать?

Этот лейбл относится к развертыванию, и не используется сервисом для маршрутизации трафика. Другими словами, его можно удалить или присвоить другое значение.

А что насчет селектора matchLabels?

Он всегда должен совпадать с лейблами Pod'а, поскольку используется Deployment'ом для отслеживания pod'ов.

Предположим, что вы внесли верные правки. Как их проверить?

Проверить лейбл pod'ов можно следующей командой:

kubectl get pods --show-labels

Или, если pod'ы принадлежат нескольким приложениям:

kubectl get pods --selector any-name=my-app --show-labels

Где any-name=my-app — это лейбл any-name: my-app.

Остались сложности?

Можно подключиться к pod'у! Для этого надо использовать команду port-forward в kubectl. Она позволяет подключиться к сервису и проверить соединение.

kubectl port-forward service/<service name> 3000:80

Здесь:

  • service/<service name> — имя сервиса; в нашем случае это my-service;
  • 3000 — порт, который требуется открыть на компьютере;
  • 80 — порт, прописанный в поле port сервиса.

Если удалось установить соединение, значит настройки верны.

Если соединение установить не удалось, значит проблема с лейблами или порты не совпадают.

Связь Service'а и Ingress'а

Следующий шаг в обеспечении доступа к приложению связан с настройкой Ingress'а. Ingress должен знать, как отыскать сервис, затем найти pod'ы и направить к ним трафик. Ingress находит нужный сервис по имени и открытому порту.

В описании Ingress и Service должны совпадать два параметра:

  1. servicePort в Ingress должен совпадать с параметром port в Service;
  2. serviceName в Ingress должно совпадать с полем name в Service.

Следующая схема подводит итог по подключению портов:

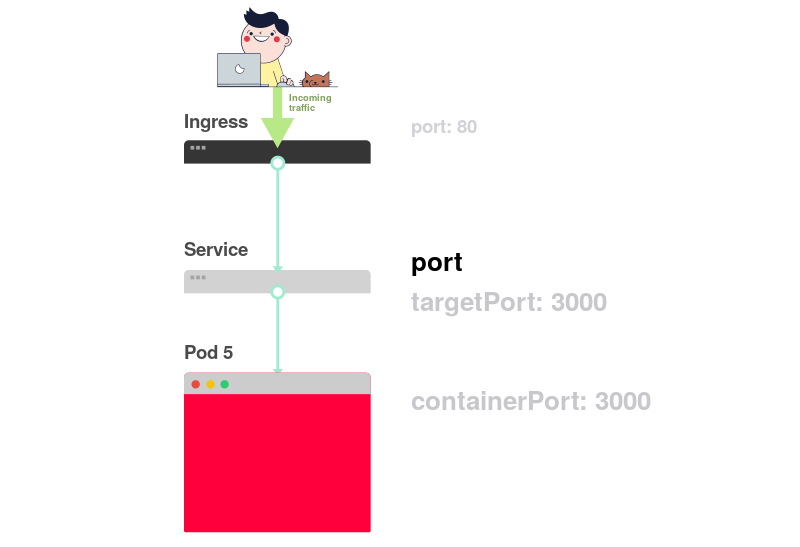

1) Как вы уже знаете, Service слушает некий port:

Визуальное руководство по диагностике неисправностей в Kubernetes - 11

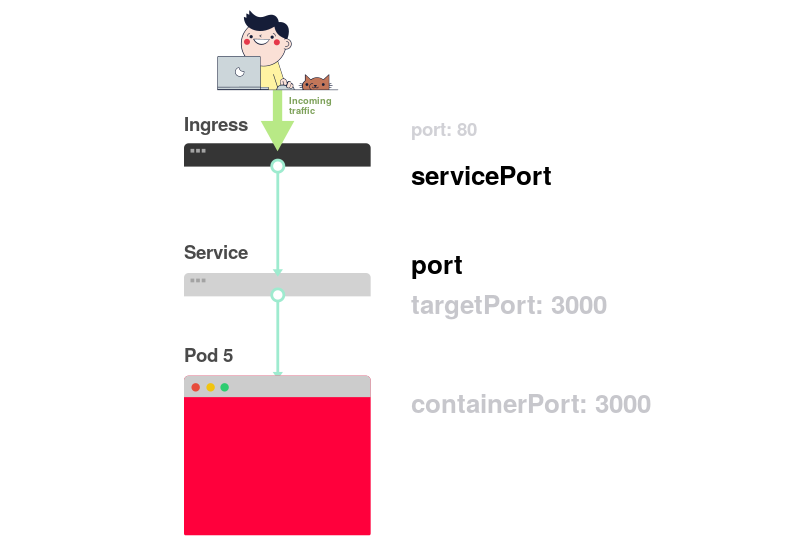

2) У Ingress'а есть параметр, называемый servicePort:

Визуальное руководство по диагностике неисправностей в Kubernetes - 12

3) Этот параметр (servicePort) всегда должен совпадать с port в определении Service:

Визуальное руководство по диагностике неисправностей в Kubernetes - 13

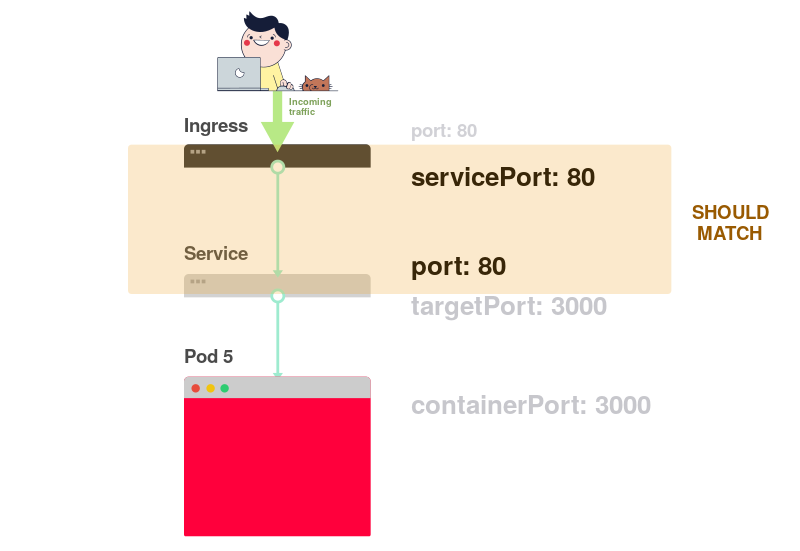

4) Если в Service задан порт 80, то необходимо, чтобы servicePort также был равен 80:

Визуальное руководство по диагностике неисправностей в Kubernetes - 14

На практике необходимо обращать внимание на следующие строки:

apiVersion: v1
kind: Service
metadata:
 name: my-service  # <<<
spec:
  ports:
 - port: 80  # <<<
   targetPort: 8080
  selector:
    any-name: my-app
---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: my-ingress
spec:
  rules:
  - http:
    paths:
    - backend:
       serviceName: my-service  # <<<
       servicePort: 80  # <<<
     path: /

Как проверить, работает ли Ingress?

Можно воспользоваться методом с kubectl port-forward, но вместо сервиса нужно подключиться к контроллеру Ingress.

Сначала нужно узнать имя pod'а с контроллером Ingress:

kubectl get pods --all-namespaces
NAMESPACE   NAME                              READY STATUS
kube-system coredns-5644d7b6d9-jn7cq          1/1   Running
kube-system etcd-minikube                     1/1   Running
kube-system kube-apiserver-minikube           1/1   Running
kube-system kube-controller-manager-minikube  1/1   Running
kube-system kube-proxy-zvf2h                  1/1   Running
kube-system kube-scheduler-minikube           1/1   Running
kube-system nginx-ingress-controller-6fc5bcc  1/1   Running

Найдите pod Ingress'а (он может относиться к другому пространству имен) и выполните команду describe, чтобы узнать номера портов:

kubectl describe pod nginx-ingress-controller-6fc5bcc
--namespace kube-system
 | grep Ports
Ports:         80/TCP, 443/TCP, 18080/TCP

Наконец, подключитесь к pod'у:

kubectl port-forward nginx-ingress-controller-6fc5bcc 3000:80 --namespace kube-system

Теперь каждый раз, когда вы будете посылать запрос на порт 3000 на компьютере, он будет перенаправляться на порт 80 pod'а с контроллером Ingress. Перейдя на http://localhost:3000, вы должны будете увидеть страницу, созданную приложением.

Резюме по портам

Давайте еще раз вспомним о том, какие порты и лейблы должны совпадать:

  1. Селектор в определении Service должен совпадать с лейблом pod'а;
  2. targetPort в определении Service должен совпадать с containerPort контейнера внутри pod'а;
  3. port в определении Service может быть любым. Разные сервисы могут использовать один и тот же порт, поскольку у них разные IP-адреса;
  4. servicePort Ingress'а должен совпадать с port в определении Service;
  5. Название сервиса должно совпадать с полем serviceName в Ingress'е.

Увы, недостаточно знать, как правильно структурировать YAML-конфигурацию.

Что случается, когда что-то идет не так?

Возможно, pod не запускается или он падает.

3 шага для диагностики неисправностей в приложениях в Kubernetes

Прежде чем приступать к отладке deployment'а, необходимо иметь хорошее представление о том, как работает Kubernetes.

Поскольку в каждом выкаченном в K8s приложении имеются три компонента, проводить их отладку следует в определенном порядке, начиная с самого низа.

  1. Сначала надо убедиться, что pod'ы работают, затем...
  2. Проверить, поставляет ли сервис трафик pod'ам, а потом...
  3. Проверить, правильно ли настроен Ingress.

Визуальное представление:

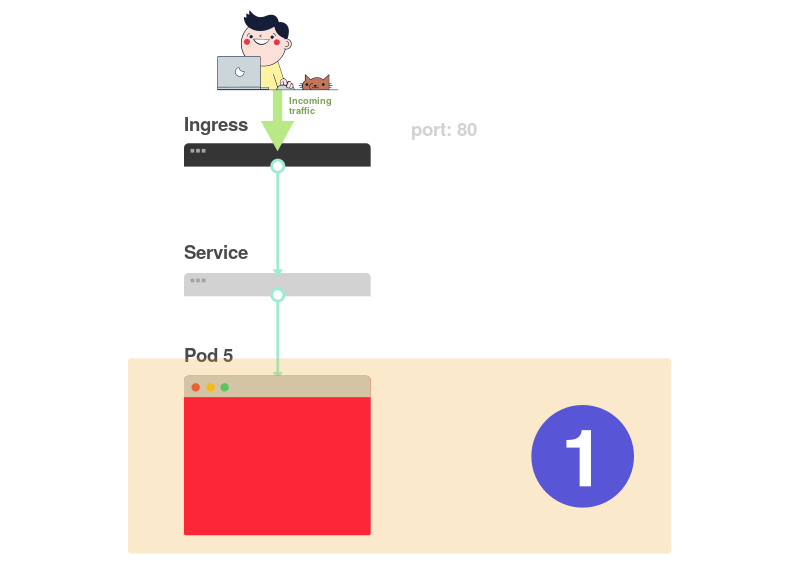

1) Начинать поиск проблем следует с самого низа. Сперва проверьте, что pod'ы имеют статусы Ready и Running:

Визуальное руководство по диагностике неисправностей в Kubernetes - 15

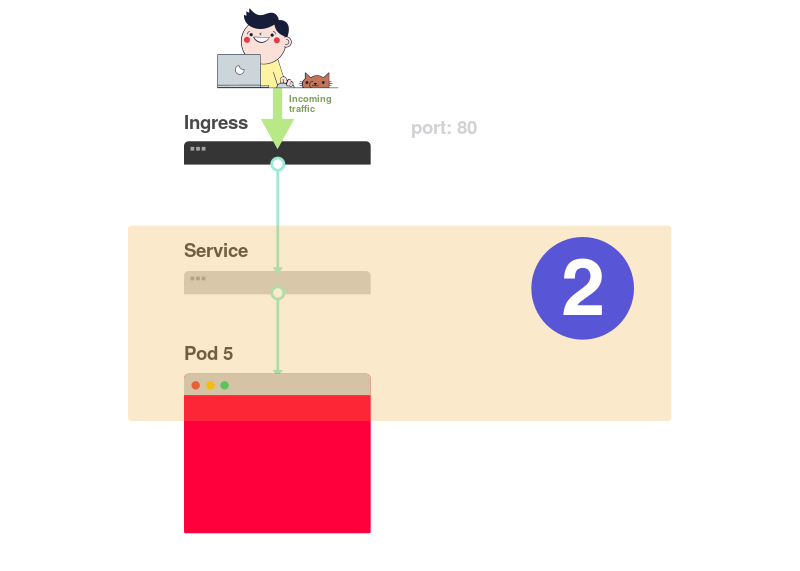

2) Если pod'ы готовы (Ready), следует выяснить, распределяет ли сервис трафик между pod'ами:

Визуальное руководство по диагностике неисправностей в Kubernetes - 16

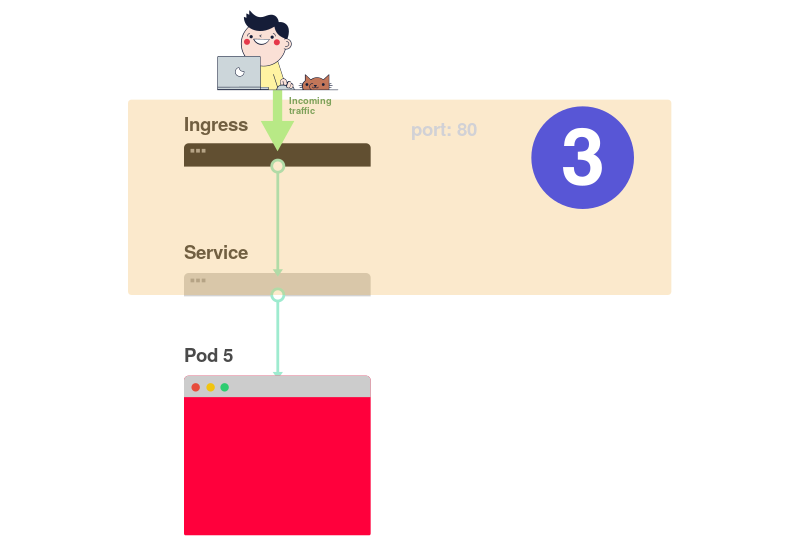

3) Наконец, нужно проанализировать связь сервиса и Ingress'а:

Визуальное руководство по диагностике неисправностей в Kubernetes - 17

1. Диагностика pod'ов

В большинстве случаев проблема связана с pod'ом. Убедитесь, что pod'ы значатся как Ready и Running. Проверить это можно с помощью команды:

kubectl get pods
NAME                    READY STATUS            RESTARTS  AGE
app1                    0/1   ImagePullBackOff  0         47h
app2                    0/1   Error             0         47h
app3-76f9fcd46b-xbv4k   1/1   Running           1         47h

В выводе команды, приведенном выше, последний pod значится как Running и Ready, однако для двух других это не так.

Как понять, что пошло не так?

Есть четыре полезные команды для диагностики pod'ов:

  1. kubectl logs <имя pod'а> позволяет извлечь логи из контейнеров в pod'е;
  2. kubectl describe pod <имя pod'а> позволяет просмотреть список событий, связанных с pod'ом;
  3. kubectl get pod <имя pod'а> позволяет получить YAML-конфигурацию pod'а, хранящуюся в Kubernetes;
  4. kubectl exec -ti <имя pod'а> bash позволяет запустить интерактивную командную оболочку в одном из контейнеров pod'а

Какую из них выбрать?

Дело в том, что нет универсальной команды. Следует использовать их комбинацию.

Типичные проблемы pod'ов

Существует два основных типа ошибок pod'ов: ошибки во время запуска (startup) и ошибки во время работы (runtime).

Ошибки запуска:

  • ImagePullBackoff
  • ImageInspectError
  • ErrImagePull
  • ErrImageNeverPull
  • RegistryUnavailable
  • InvalidImageName

Runtime-ошибки:

  • CrashLoopBackOff
  • RunContainerError
  • KillContainerError
  • VerifyNonRootError
  • RunInitContainerError
  • CreatePodSandboxError
  • ConfigPodSandboxError
  • KillPodSandboxError
  • SetupNetworkError
  • TeardownNetworkError

Некоторые ошибки встречаются чаще, чем другие. Вот несколько наиболее распространенных ошибок и способы их устранения.

ImagePullBackOff

Эта ошибка появляется, когда Kubernetes не может получить образ для одного из контейнеров pod'а. Вот три самых распространенных причины этого:

  1. Неверно указано имя образа — например, вы сделали в нем ошибку, или образ не существует;
  2. Указан несуществующий тег для образа;
  3. Образ хранится в закрытом реестре, и у Kubernetes нет полномочий для доступа к нему.

Первые две причины устранить легко — достаточно поправить имя образа и тег. В случае последней необходимо внести учетные данные к закрытому реестру в Secret и добавить ссылки на него в pod'ы. В документации Kubernetes есть пример того, как это можно сделать.

CrashLoopBackOff

Kubenetes выводит ошибку CrashLoopBackOff, если контейнер не может запуститься. Обычно такое случается, когда:

  1. В приложении есть ошибка, которая не позволяет его запустить;
  2. Контейнер настроен неправильно;
  3. Тест Liveness завершился неудачно слишком много раз.

Необходимо попытаться добраться до логов из контейнера, чтобы выяснить причину его сбоя. Если получить доступ к логам затруднительно, поскольку контейнер слишком быстро перезапускается, можно воспользоваться следующей командой:

kubectl logs <pod-name> --previous

Она выводит сообщения об ошибках из предыдущей реинкарнации контейнера.

RunContainerError

Эта ошибка возникает, когда контейнер не в состоянии запуститься. Она соответствует моменту до запуска приложения. Обычно ее причиной является неправильная настройка, например:

  • попытка примонтировать несуществующий том, такой как ConfigMap или Secrets;
  • попытка примонтировать том типа read-only как read-write.

Для анализа подобных ошибок хорошо подходит команда kubectl describe pod <pod-name>.

Pod'ы в состоянии Pending

После создания pod остается в состоянии Pending.

Почему такое происходит?

Вот возможные причины (я исхожу из предположения, что планировщик работает нормально):

  1. В кластере недостаточно ресурсов, таких как вычислительная мощность и память, для запуска pod'а.
  2. В соответствующем пространстве имен установлен объект ResourceQuota и создание pod'а приведет к тому, что пространство имен выйдет за пределы квоты.
  3. Pod привязан к Pending PersistentVolumeClaim.

В этом случае рекомендуется воспользоваться командой kubectl describe и проверить раздел Events:

kubectl describe pod <pod name>

В случае ошибок, связанных с ResourceQuotas, рекомендуется просмотреть логи кластера с помощью команды

kubectl get events --sort-by=.metadata.creationTimestamp

Pod'ы не в состоянии Ready

Если pod значится как Running, но не находится в состоянии Ready, значит проверка его готовности (readiness probe) завершается неудачно.

Когда такое происходит, pod не подключается к сервису, и трафик на него не поступает. Сбой теста readiness вызван проблемами в приложении. В этом случае для поиска ошибки необходимо проанализировать раздел Events в выводе команды kubectl describe.

2. Диагностика сервисов

Если pod'ы значатся как Running и Ready, но ответа от приложения по-прежнему нет, следует проверить настройки сервиса.

Сервисы занимаются маршрутизацией трафика к pod'ам в зависимости от их лейблов. Поэтому первое, что нужно сделать — проверить, сколько pod'ов работают с сервисом. Для этого можно проверить endpoint'ы в сервисе:

kubectl describe service <service-name> | grep Endpoints

Endpoint — это пара значений вида <IP-адрес:порт>, и в выводе должна присутствовать хотя бы одна такая пара (то есть с сервисом работает хотя бы один pod).

Если раздел Endpoins пуст, возможны два варианта:

  1. нет ни одного pod'а с правильным лейблом (подсказка: проверьте, правильно ли выбран namespace);
  2. есть ошибка в лейблах сервиса в селекторе.

Если вы видите список endpoint'ов, но по-прежнему не можете получить доступ к приложению, то вероятным виновником является ошибка в targetPort в описании сервиса.

Как проверить работоспособность сервиса?

Независимо от типа сервиса, можно использовать команду kubectl port-forward для подключения к нему:

kubectl port-forward service/<service-name> 3000:80

Здесь:

  • <service-name> — имя сервиса;
  • 3000 — порт, который вы открываете на компьютере;
  • 80 — порт на стороне сервиса.

3. Диагностика Ingress

Если вы дочитали до этого места, то:

  • pod'ы значатся как Running и Ready;
  • сервис успешно распределяет трафик по pod'ам.

Однако вы по-прежнему не можете «достучаться» до приложения.

Это означает, что, скорее всего, неправильно настроен контроллер Ingress. Поскольку контроллер Ingress является сторонним компонентом в кластере, существуют различные методы отладки в зависимости от его типа.

Но прежде чем прибегнуть к помощи специальных инструментов для настройки Ingress'а, можно сделать нечто совсем простое. Ingress использует serviceName и servicePort для подключения к сервису. Необходимо проверить, правильно ли они настроены. Сделать это можно с помощью команды:

kubectl describe ingress <ingress-name>

Если столбец Backend пуст, высока вероятность ошибки в конфигурации. Если бэкэнды на месте, но доступа к приложению по-прежнему нет, то проблема может быть связана с:

  • настройками доступности Ingress'а из публичного интернета;
  • настройками доступности кластера из публичного интернета.

Выявить проблемы с инфраструктурой можно, подключившись напрямую к pod'у Ingress'а. Для этого сначала найдите pod Ingress-контроллера (он может находиться в другом пространстве имен):

kubectl get pods --all-namespaces
NAMESPACE   NAME                              READY STATUS
kube-system coredns-5644d7b6d9-jn7cq          1/1   Running
kube-system etcd-minikube                     1/1   Running
kube-system kube-apiserver-minikube           1/1   Running
kube-system kube-controller-manager-minikube  1/1   Running
kube-system kube-proxy-zvf2h                  1/1   Running
kube-system kube-scheduler-minikube           1/1   Running
kube-system nginx-ingress-controller-6fc5bcc  1/1   Running

Воспользуйтесь командой describe, чтобы установить порт:

kubectl describe pod nginx-ingress-controller-6fc5bcc
--namespace kube-system
 | grep Ports

Наконец, подключитесь к pod'у:

kubectl port-forward nginx-ingress-controller-6fc5bcc 3000:80 --namespace kube-system

Теперь все запросы на порт 3000 на компьютере будут перенаправляться на порт 80 pod'а.

Работает ли он теперь?

  • Если да, то проблема с инфраструктурой. Необходимо выяснить, как именно осуществляется маршрутизация трафика в кластер.
  • Если нет, то проблема с контроллером Ingress.

Если не получается заставить работать контроллер Ingress, придется провести его отладку.

Существует много разновидностей контроллеров Ingress. Самыми популярными являются Nginx, HAProxy, Traefik и др. (подробнее о существующих решениях см. в нашем обзоре — прим. перев.) Следует воспользоваться руководством по устранению неполадок в документации соответствующего контроллера. Поскольку Ingress Nginx является самым популярным контроллером Ingress, мы включили в статью несколько советов по решению связанных с ним проблем.

Отладка контроллера Ingress Nginx

У проекта Ingress-nginx имеется официальный плагин для kubectl. Команду kubectl ingress-nginx можно использовать для:

  • анализа логов, бэкэндов, сертификатов и т.д.;
  • подключения к Ingress'у;
  • изучения текущей конфигурации.

Помогут вам в этом следующие три команды:

  • kubectl ingress-nginx lint — проверяет nginx.conf;
  • kubectl ingress-nginx backend — исследует бэкэнд (по аналогии с kubectl describe ingress <ingress-name>);
  • kubectl ingress-nginx logs — проверяет логи.

Обратите внимание: в некоторых случаях может потребоваться указать правильное пространство имен для контроллера Ingress с помощью флага --namespace <name>.

Резюме

Диагностика в Kubernetes может оказаться непростой задачей, если не знать, с чего начать. К проблеме всегда следует подходить по принципу «снизу-вверх»: начинайте с pod'ов, а затем переходите к сервису и Ingress'у. Методы отладки, описанные в статье, могут применяться и к другим объектам, таким как:

  • неработающие Job'ы и CronJob'ы;
  • StatefulSet'ы и DaemonSet'ы.

Выражаю благодарность Gergely Risko, Daniel Weibel и Charles Christyraj за ценные замечания и дополнения.

P.S. от переводчика

Читайте также в нашем блоге:

Автор: Андрей Сидоров

Источник


* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
