Искусственные мышцы за $1 соответствуют некоторым характеристикам человеческих мышц

в 11:48, , рубрики: искусственные мышцы, Научно-популярное, Носимая электроника, оригами, робототехника, физика

Искусственные мышцы за $1 соответствуют некоторым характеристикам человеческих мышц - 1

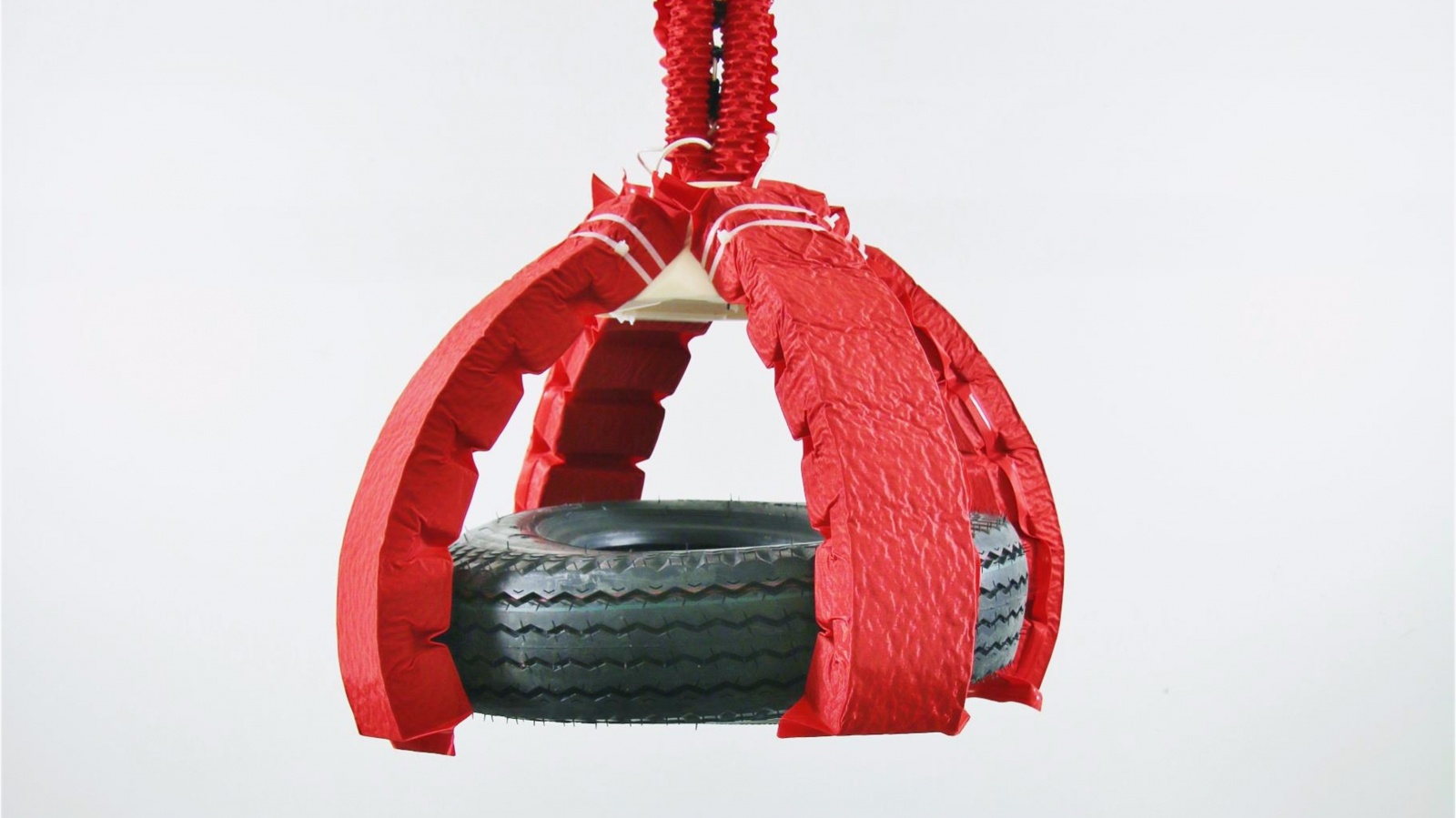

Один из вариантов искусственных мышц можно увидеть в верхней части фотографии (две трубочки). Они поднимают автомобильную покрышку весом 22 кг. Фото: Массачусетский технологический институт

Искусственные «мышцы» претендуют на роль безопасных и мощных приводов для множества различных устройств: от обычных машин до имплантируемой электроники и робототехники. Но часто конструкция и производство таких «мышц» слишком сложны и дороги, что ограничивает их использование. Группа учёных из Массачусетского технологического института и Гарвардского университета разработали предельно простую конструкцию биосовместимого привода стоимостью менее доллара, при этом достаточно мощного для столь примитивного устройства.

Приводы можно изготавливать из разных материалов и разного размера, используя опубликованный дизайн в стиле оригами. Они работают в воздухе, под водой, в вакууме.

Базовая концепция нового устройства включает в себя только сжимаемый каркас, внешнюю оболочку («кожу») и наполнитель, коим может быть любой флюидный материал, например, воздух или вода.

Эксперименты показали, что подобные приводы способны сжиматься до 10% своей максимальной длины, они выдерживают нагрузку до 600 кПа, а максимальная удельная мощность превышает 2 киловатта на килограмм. Это примерно соответствует или даже превышает удельную мощность человеческих мышц.

Искусственные мышцы за $1 соответствуют некоторым характеристикам человеческих мышц - 2
Дизайн, процесс производства и получившиеся многомасштабные приводы

Работа искусственных мышц, а также дешёвый процесс их производства показан на иллюстрации вверху.

Легенда

(А) Миниатюрные линейные приводы с применением зигзагообразных оригами-структур из полиэфирэфиркетона (PEEK) в качестве каркасов и плёнки ПВХ в качестве «кожи». Благодаря применению биосовместимых материалов такие приводы пригодны для использования в медицинских имплантатах и носимой электронике. (В) Большой мощный привод, собранный на зигзагообразном каркасе из нейлоновых печатных форм. «Кожа» сделана из нейлона с покрытием из термопластичного полиуретана. Автомобильное колесо весом 22 кг поднимается на высоту 20 см за 30 секунд (видео). (С) Принцип работы привода. Сокращение мышц происходит, в основном, за счёт силы натяжения «кожи». Эта сила создаётся разницей давления между внутренней и внешней флюидной средой. Удаление флюидного материала из привода временно увеличивает внутреннее давление. (D) Процесс производства. Стандартный привод можно быстро произвести в три простых этапа: создание каркаса, используя любой из множества способов производства; подготовка «кожи»; запечатка герметичного влагонепроницаемого слоя.

Искусственные мышцы за $1 соответствуют некоторым характеристикам человеческих мышц - 3
Линейные зигзагообразные приводы, изготовленные разными методами из различных материалов

В части A показан тонкий прозрачный привод, который поднимает акриловую пластину. Здесь каркас изготовлен из прозрачного полотна полиэстера толщиной 0,254 мм методом лазерной резки и ручной складки. Кожа: прозрачная плёнка ПВХ (винил) толщиной 0,102 мм. Флюидный материал: воздух.

На иллюстрации В мягкий линейный привод хорошо работает даже будучи заключённым в металлическую гайку. Каркас и кожа: силиконовая резина и термопластичный полиуретан 0,24 мм. Флюидный материал: воздух.

На иллюстрации С вакуумный растворимый привод растворяется в горячей воде при температуре около 70°С за пять минут. И каркас, и кожа изготовлены из поливинилацетата. Флюидный материал: воздух.

Наконец, на последней иллюстрации показано, что привод с водой вместо воздуха в качестве флюидного материала на стальном каркасе успешно работает под водой, в частности, передвигает 3,5-сантиметровую рыбку.

«Приводы типа искусственных мышц — это одна из самых главных задач вообще в инженерном деле, — говорит кандидат наук Роб Вуд (Rob Wood), один из четырёх авторов научной работы. — Теперь мы создали приводы с характеристиками, сходными с настоящими мышцами, так что можно представить изготовление практически любого робота для практически любой задачи».

Научная статья опубликована 27 ноября 2017 года в журнале Proceedings of the National Academy of Sciences (doi: 10.1073/pnas.1713450114, pdf).
