Привет, Habr! В предыдущей части статьи мы рассмотрели особенности работы ARP на маршрутизаторах Cisco, связанные с правилами NAT и с функцией Proxy ARP. В данном посте попробую разобрать отличия в работе ARP между маршрутизаторами Cisco и межсетевыми экранами Cisco ASA. В заключении статьи поделюсь несколькими интересными случаями из практики, связанными с работой ARP.

NAT и Proxy ARP на межсетевых экранах Cisco ASA

Поведение межсетевого экрана Cisco ASA в разрезе ARP для правил NAT и настроек Proxy ARP отличается от маршрутизаторов Cisco. По умолчанию при настройке правил NAT на Cisco ASA, устройство будет отвечать на ARP-запросы, соответствующие внутренним глобальным адресам правил NAT. При этом, данное поведение не зависит от принадлежности внутреннего глобального адреса IP-подсети интерфейса ASA. Данное поведение обеспечивает настройка опции sysopt noproxyarp <имя интерфейса>.

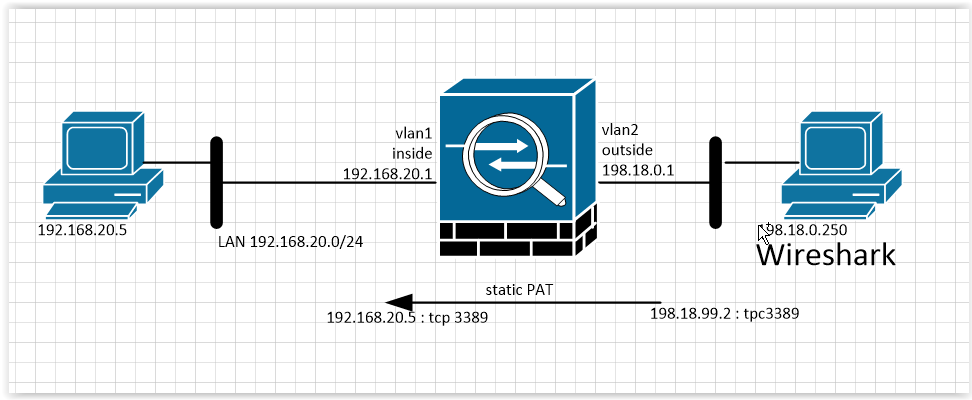

Рассмотрим примеры на основании следующей простейшей топологии:

ARP: Нюансы работы оборудования Cisco и интересные случаи. Часть 2 - 2

Настройки интерфейсов Cisco ASA:

interface Vlan1
 nameif inside
 security-level 100
 ip address 192.168.20.1 255.255.255.0
!
interface Vlan2
 nameif outside
 security-level 0
 ip address 198.18.0.1 255.255.255.0

Настройки правила NAT и списка доступа на интерфейсе outside:

object network TEST-PC-tcp3389
 host 192.168.20.5
 nat (inside,outside) static 198.18.99.2 service tcp 3389 3389
access-list acl-outside-in extended permit tcp any object TEST-PC-tcp3389 eq 3389
access-group acl-outside-in in interface outside

Как видно из представленных настроек мы публикуем порт tcp 3389 (RDP) под адресом 198.18.99.2, который не принадлежит IP-подсети интерфейса Cisco ASA.

Проверяем опцию sysopt noproxyarp:

asa# sh run all sysopt
. . .
no sysopt noproxyarp inside
no sysopt noproxyarp outside

Видно, что опция не выставлена (noproxyarp не включён). Попробуем открыть tcp-порт 3389 адреса 198.18.99.2 и одновременно посмотрим сниффер:

ARP: Нюансы работы оборудования Cisco и интересные случаи. Часть 2 - 3

Успех: Cisco ASA отвечает на ARP-запрос и порт открывается.

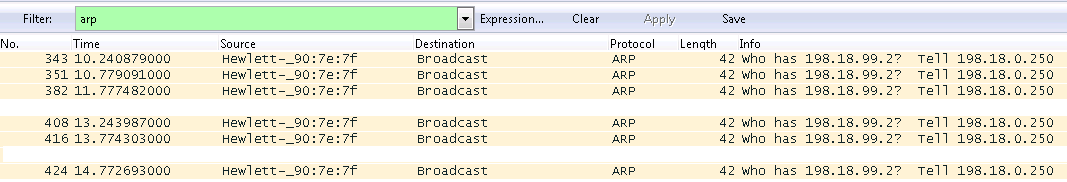

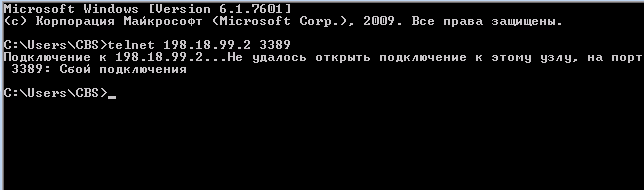

Попробуем выставить опцию sysopt noproxyarp outside. Очищаем arc-cache на компьютере, подключенном к outside-интерфейсу, и пробуем открыть порт снова:

ARP: Нюансы работы оборудования Cisco и интересные случаи. Часть 2 - 4

ARP: Нюансы работы оборудования Cisco и интересные случаи. Часть 2 - 5

ASA более не отвечает на ARP-запросы к целевому IP-адресу. При этом, не имеет значения, находится ли целевой IP-адрес в IP-подсети интерфейса ASA. При выставленной опции sysopt noproxyarp ASA будет отвечать на ARP-запросы, адресованные исключительно IP-адресу интерфейса.

Не стоит сравнивать настройку ip proxy-arp интерфейса маршрутизатора с настройкой опции sysopt noproxyarp Cisco ASA. Опция Cisco ASA не включает проксирование любых ARP-запросов через межсетевой экран. Эта опция отвечает исключительно за обслуживание внутренних глобальных IP-адресов правил NAT и статических записей в ARP-таблице ASA, настроенных с ключевым словом alias.

Secondary IP-адрес на ASA

Настройка статической записи в ARP-таблице ASA с ключевым словом alias позволяет реализовать на ASA аналог secondary IP-адреса. Здесь описан пример настройки.

В некоторых случаях функционал ARP-ответов необходимо отключать для конкретных правил NAT. Для этого служит ключевое слово no-proxy-arp в настройках NAT. Наиболее распространённый пример – настройка NAT-исключений при использовании VPN на Cisco ASA. Предположим, локальная сеть за Cisco ASA – 192.168.20.0/24, локальная сеть на удалённой стороне Site-to-Site VPN – 192.168.30.0/24. NAT-исключение для данного VPN можно настроить следующим образом:

object network local-LAN
 subnet 192.168.20.0 255.255.255.0
object network remote-LAN
 subnet 192.168.30.0 255.255.255.0
nat (any,any) source static local-LAN local-LAN destination static remote-LAN remote-LAN

Представленная конфигурация указывает для Cisco ASA, что IP-подсеть local-LAN 192.168.20.0/24 целиком опубликована на каждом интерфейсе Cisco ASA (any,any в правиле NAT) под внутренними глобальными адресами той же IP-подсети local-LAN. Следовательно, при данной конфигурации Cisco ASA будет отвечать на любой ARP-запрос к целевому IP-адресу из IP-подсети 192.168.20.0/24, поступившему на любой интерфейс, включая inside интерфейс.

Представим ситуацию, хост с адресом 192.168.20.5 хочет обратиться к хосту из той же IP-подсети с адресом 192.168.20.6. Формируется ARP-запрос на целевой адрес 192.168.20.6. ARP-запрос рассылается широковещательно и достигает как целевой хост, так и inside интерфейс Cisco ASA. Настроенное правило NAT заставляет Cisco ASA ответить своим MAC-адресом на ARP-запрос. Если ARP-ответ от Cisco ASA поступит раньше ответа от целевого хоста, весь трафик, направленный к целевому хосту, пойдёт на Cisco ASA, где будет благополучно отброшен.

В представленном примере Cisco ASA будет работать как «black hole» для локальной IP-подсети, стремясь «засасывать» на себя весь трафик. При этом, элемент policy NAT (настройка NAT после ключевых слов destinations static) ситуацию не спасает. Если сравнивать с маршрутизатором, данная настройка на Cisco ASA по эффекту схожа с совместной настройкой ip proxy-arp и ip local-proxy-arp на интерфейсе маршрутизатора. Чтобы избежать описанного эффекта, в правиле NAT на Cisco ASA необходимо добавить ключевое слово no-proxy-arp:

nat (any,any) source static local-LAN local-LAN destination static remote-LAN remote-LAN no-proxy-arp

Примечание: описанный эффект можно избежать, указывая в настройках правила NAT точные интерфейсы, вместо ключевых слов any. Например, nat (inside,outside) …

Итоги

Прежде чем переходить к описанию случаев из практики, выделю основные моменты второй части статьи:

  1. Cisco ASA по умолчанию будет отвечать на ARP-запросы к внутреннему глобальному IP-адресу правила NAT, вне зависимости от принадлежности к IP-подсети интерфейса. Данное поведение регулируется настройкой опции sysopt noproxyarp <имя интерфейса>.
  2. Cisco ASA позволяет отключать ARP-ответы для конкретных правил NAT с помощью ключевого слова no-proxy-arp. В частности, для правил NAT-исключений необходимо отключать ARP-ответы, чтобы избежать проблем со связью в локальной сети.
  3. Функциональность Proxy ARP не настраивается в явном виде на Cisco ASA, однако необходимый эффект может быть достигнут с помощью правил NAT.

Итак, случаи из практики. Сразу отмечу, все описываемые проблемы происходили, когда я или мои коллеги подключали новое сетевое оборудование Cisco к Интернет-провайдерам. По нашему опыту, именно этот сценарий наиболее часто сопровождается проблемами с ARP.

Случай №1. Secondary IP-адрес у провайдера

Подключали к провайдеру межсетевой экран Cisco ASA. Подключение прошло успешно и все сервисы работали корректно. Однако через некоторое время связь пропадала. Детальный анализ показывал, что если инициировать исходящее соединение, то оно работает стабильно (трафик ходит в обе стороны). Проблема появляется только со входящими соединениями из сети Интернет (например, удалённое подключение к маршрутизатору). При этом прослеживается прямая зависимость входящих соединений от исходящих: если есть исходящие соединения, то и входящие соединения начинают корректно работать. Однако, по прошествии некоторого времени подключиться удалённо или «пропинговать» устройство из Интернета снова не удаётся.

Так как с физическим и канальным уровнем предположительно всё в порядке, мы стали проверять работу ARP. Запустили debug arp на ASA и попробовали очистить arp-cache. По debug-сообщениям увидели, что ASA корректно отправляет ARP-запрос и без проблем получает ARP-ответ от провайдера. В данном примере IP нашей ASA 80.X.X.4, её MAC-адрес a0ec.****.****, IP-шлюза провайдера 80.X.X.1, MAC-шлюза провайдера aa43.****.****:

arp-send: arp request built from 80.X.X.4 a0ec.****.**** for 80.X.X.1 at 978772020
arp-refresh: Trying to refresh ARP for outside 80.X.X.1
arp-in: response at outside from 80.X.X.1 aa43.****.**** for 80.X.X.4 a0ec.****.**** having smac aa43.****.**** dmac a0ec.****.****narp-set: added arp outside 80.X.X.1 aa43.****.**** and updating NPs at 978772020
arp-in: resp from 80.X.X.1 for 80.X.X.4 on outside at 978772020

Однако, через какое-то время заметили сообщение в debug arp на ASA:

arp-in: request at outside from 195.Y.Y.1 aa43.****.**** for 80.X.X.4 0000.0000.0000 having smac aa43.****.**** dmac ffff.ffff.ffffnarp-in: Arp packet received from 195.Y.Y.1 which is in different subnet than the connected interface 80.X.X.4/255.255.255.0

Судя по данному сообщению ASA получает ARP-запрос с верным Sender MAC Address aa43.****.**** но неверным Sender IP Address – 195.Y.Y.1. Данный некорректный ARP-запрос ASA отбрасывает и не отправляет ARP-ответ.

Таким образом, когда существует исходящий трафик, ASA отправляет ARP-запрос (при необходимости, когда соответствующая запись в ARP-таблице ASA требуется обновления) в сторону провайдера и получает ARP-ответ. Благодаря ARP-запросу от ASA оборудование провайдера также получает запись об ASA в своей ARP-таблице. Однако, когда исходящий трафик от ASA отсутствует продолжительное время и ASA не отправляет ARP-запрос, на оборудовании провайдера в ARP-таблице запись об ASA истекает. Оборудование провайдера пробует обновить запись, отправляя ARP-запрос, но ответ не получает. Отсюда и появляются «плавающие» проблемы со связью.

Осталось понять, почему оборудование провайдера отправляет ARP-запрос с неверным Sender IP Address. Позже провайдер проверил данную ситуацию со своей стороны и даже показал дамп ARP-трафика, который подтверждал debug-сообщения ASA:

324: 22:03:41.056546       802.1Q vlan#2 P0 arp who-has 80.X.X.4 tell 195.Y.Y.1
325: 22:03:41.937329       802.1Q vlan#2 P0 arp who-has 80.X.X.4 tell 195.Y.Y.1
326: 22:03:42.822909       802.1Q vlan#2 P0 arp who-has 80.X.X.4 tell 195.Y.Y.1

Оказалось, что на интерфейсе провайдера адрес 195.Y.Y.1 был настроен как основной, а IP-адрес 80.X.X.4, который являлся для нас шлюзом по умолчанию, был настроен как secondary. Эта настройка полностью объясняла ситуацию. В данном случае проблема была решена добавлением статической ARP-записи на оборудовании провайдера.

Абсолютно аналогичная ситуация у нас возникала на другой площадке, когда мы использовали для подключения к провайдеру маршрутизатор Cisco. На оборудовании провайдера наш шлюз был также настроен как seconday IP-адрес. В этом случае, чтобы ускорить процесс решения проблемы, мы добавили на маршрутизаторе secondary IP-адрес из той же подсети, что и основной IP-адрес на интерфейсе провайдера. После этого наш маршрутизатор стал успешно отвечать на ARP-запросы со стороны провайдера, так как на нашем интерфейсе появился IP-адрес из той же подсети, что и адрес в ARP-запросе.

Случай №2. ARP-несовместимость

Перед нами была поставлена задача в одном из офисов заменить маршрутизатор Cisco ISR на межсетевой экран Cisco ASA. Межсетевой экран ASA предварительно был настроен и отправлен в точку установки. После подключения к провайдеру Cisco ASA оказался недоступным для удалённого подключения. На первый взгляд на устройстве всё работало корректно. Межсетевой экран ASA корректно определял MAC адрес маршрутизатора провайдера с помощью стандартной процедуры ARP-запрос/ARP-ответ. Пакеты уходили с внешнего интерфейса устройства в Интернет. При этом в обратную сторону на ASA ничего не приходило. Этот факт фиксировался встроенными средствами перехвата пакетов (packet capture).

После обращения к провайдеру было установлено, что пакеты от ASA успешно доставлялись на оборудование провайдера, также провайдер видел ответные пакеты, приходящие с вышестоящего оборудования. После того как был обратно подключен маршрутизатор, трафик снова начал ходить корректно в обе стороны. Это означало, что проблема где-то на стыке между провайдером и межсетевым экраном ASA. После повторного обращения к провайдеру с детальным описанием проблемы было определено, что оборудование провайдера не видит MAC адрес межсетевого экрана ASA. Собранный демо-стенд доказал корректность работы ASA (роль провайдера играл маршрутизатор Cisco). По какой-то причине устройство провайдера не заносило запись об ASA в ARP-таблицу после получения ARP-ответа от ASA. Самое интересное, что ARP-запрос, поступающий от Cisco ASA не отбрасывался. Оборудование провайдера корректно отвечало на ARP-запрос от ASA, но также, не заносило запись ASA в ARP-таблицу.

В итоге провайдеру было предложено сделать статическую привязку в таблице ARP. Данный случай показал несовместимость по ARP оборудования провайдера с межсетевым экраном Cisco ASA. К сожалению, провайдер не озвучил производителя своего оборудования.

Случай №3. Gratuitous ARP

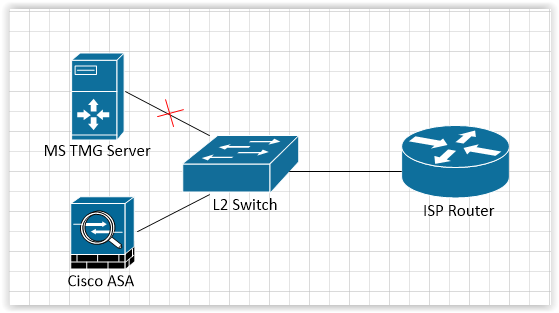

И опять подключаем к провайдеру Cisco ASA. В этот раз вместо сервера MS TMG. Особенность данного случая в том, что MS TMG был подключен к устройству провайдера через L2-коммутатор. Предполагалось подключение ASA также через L2-коммутатор:

ARP: Нюансы работы оборудования Cisco и интересные случаи. Часть 2 - 6

Итак, отключаем MS TMG и вместо него в тот же порт L2-коммутатора подключаем Cisco ASA. Видим стандартную ситуацию: с внешнего порт Cisco ASA трафик уходит, но ответные пакеты отсутствуют. После обращения к провайдеру выясняется, что оборудование провайдера по-прежнему видит MAC-адрес сервера MS TMG за IP-адресом, перешедшим на Cisco ASA.

Дальнейшее разбирательство показало, что межсетевой экран Cisco ASA не шлёт Gratuitous ARP сообщение при переходе интерфейса из состояния DOWN в состояние UP. А так как оборудование провайдера подключено через L2-коммутатор, при смене устройства на нашей стороне канал до провайдера не падает, и интерфейс маршрутизатора провайдера всегда остаётся во включенном состоянии. Единственный способ своевременно оповестить провайдера о том, что на нашей стороне изменилось устройство и MAC-адрес, – Gratuitous ARP. В противном случае, придётся ждать таймаута ARP-записи у провайдера, а это как, как правило, 4 часа.
В данном случае мы сделали на интерфейсе Cisco ASA команды no ip address, ip address x.x.x.x y.y.y.y. После этого ASA всё же отправила Gratuitous ARP, и всё взлетело.

Заключение

В данной статье, состоящей из двух частей, я постарался рассмотреть тонкости работы ARP на оборудовании Cisco в случаях использования трансляции сетевых адресов (NAT), а также функционал Proxy ARP. Разобрал отличия в работе ARP между маршрутизаторами Сisco и межсетевыми экранами Cisco ASA. В заключении статьи я рассмотрел проблемы, возникающие при подключении к Интернет-провайдеру, обусловленные работой ARP.

Описанные случаи показывают, на сколько важно помнить о необходимости проверки ARP в процессе решения и устранения сетевых проблем. Надеюсь, материал данной статьи станет полезным для более глубокого понимания работы ARP.

Жду комментарии. Может быть кто-то сможет рассказать собственные интересные случаи, связанные с работой ARP.
