VP8, VP9 и H265. Аппаратное ускорение кодирования и декодирования видео в процессорах 6-го поколения Skylake

в 12:45, , рубрики: avc, Broadwell, h264, H265, Haswell, HEVC, Ivy Bridge, MPEG2, QSV, Quick Sync Video, Sandy Bridge, Skylake, VP8, VP9, Блог компании Intel, кодеки, Работа с видео, Элекард CodecWorks 990, метки: ,

Более шести лет назад 13 сентября 2010 года на форуме IDF компания Intel представила микроархитектуру процессоров Sandy Bridge — второго поколения процессоров Intel Core. Процессор и графическое ядро объединили на одном кристалле, а само графическое ядро значительно обновилось и увеличило тактовую частоту. Именно в Sandy Bridge появилось «секретное оружие» — технология Intel Quick Sync Video (QSV) для аппаратного ускорения кодирования и декодирования видео. Маленький участок SoC специально выделили для размещения специализированных интегральных схем, которые занимаются только видео. Это был настоящий аппаратный транскодер.

VP8, VP9 и H265. Аппаратное ускорение кодирования и декодирования видео в процессорах 6-го поколения Skylake - 1
Встроенная графика 9-го поколения HD Graphics 530 в процессоре Intel Core i7 6700K с 24 блоками выполнения команд (EU), организованными в три фрагмента по 8 блоков.

Удивительно, но Intel сумела обойти и AMD, и Nvidia в реализации аппаратного ускорения кодирования видео: похожие технологии AMD Video Codec Engine и Nvidia NVENC в видеокартах AMD и Nvidia появились со значительным опозданием (алгоритмы компрессии требуют серьёзной адаптации под процессоры видеокарт). Вот почему идея и разработка QSV хранились в секрете пять лет.

Сказать, что QSV была востребована — значит, ничего не сказать. Воспроизведение (декодирование) видео с аппаратной поддержкой стало гораздо меньше отнимать ресурсов у других задач в ОС, меньше нагревать CPU и потреблять меньше электроэнергии.

К тому же, в последние годы кодирование видео стало одной из самых ресурсоёмких задач на ПК. Популярность YouTube превратила миллионы человек в операторов и режиссёров. А тут ещё и повсеместное распространение смартфонов, для которых требуется транскодирование с DVD в сжатый AVC MP4/H.264. В результате, практически каждый ПК стал видеостудией. Массово распространились IPTV и потоковые видеотрансляции в интернете. Компьютер начал выполнять роль телевизора. Видео стало вездесущим и превратилось в один из самых популярных видов контента на ПК. Оно кодируется и транскодируется постоянно и везде: на разные битрейты, в зависимости от типа устройства, размера экрана и скорости интернета. В такой ситуации возможность быстрого кодирования и декодирования видео в процессорах напрашивалась сама собой. Так в Intel GPU встроили аппаратный кодер/декодер.

Современный кодек обрабатывает каждый кадр в отдельности, но также анализирует последовательность кадров на предмет повторений во времени (между кадрами) и пространстве (внутри одного кадра). Это сложная вычислительная задача. Ниже показан пример кадра из видео, который закодирован новейшим кодеком HEVC. Для конкретного участка возле уха зайца показано, как именно были закодированы различные участки кадра. Также показано положение и тип кадра в общей структуре видеопотока. Не углубляясь в детали алгоритмов видеокомпрессии, это даёт общее представление, насколько много информации требуется анализировать, чтобы эффективно кодировать и декодировать видео.

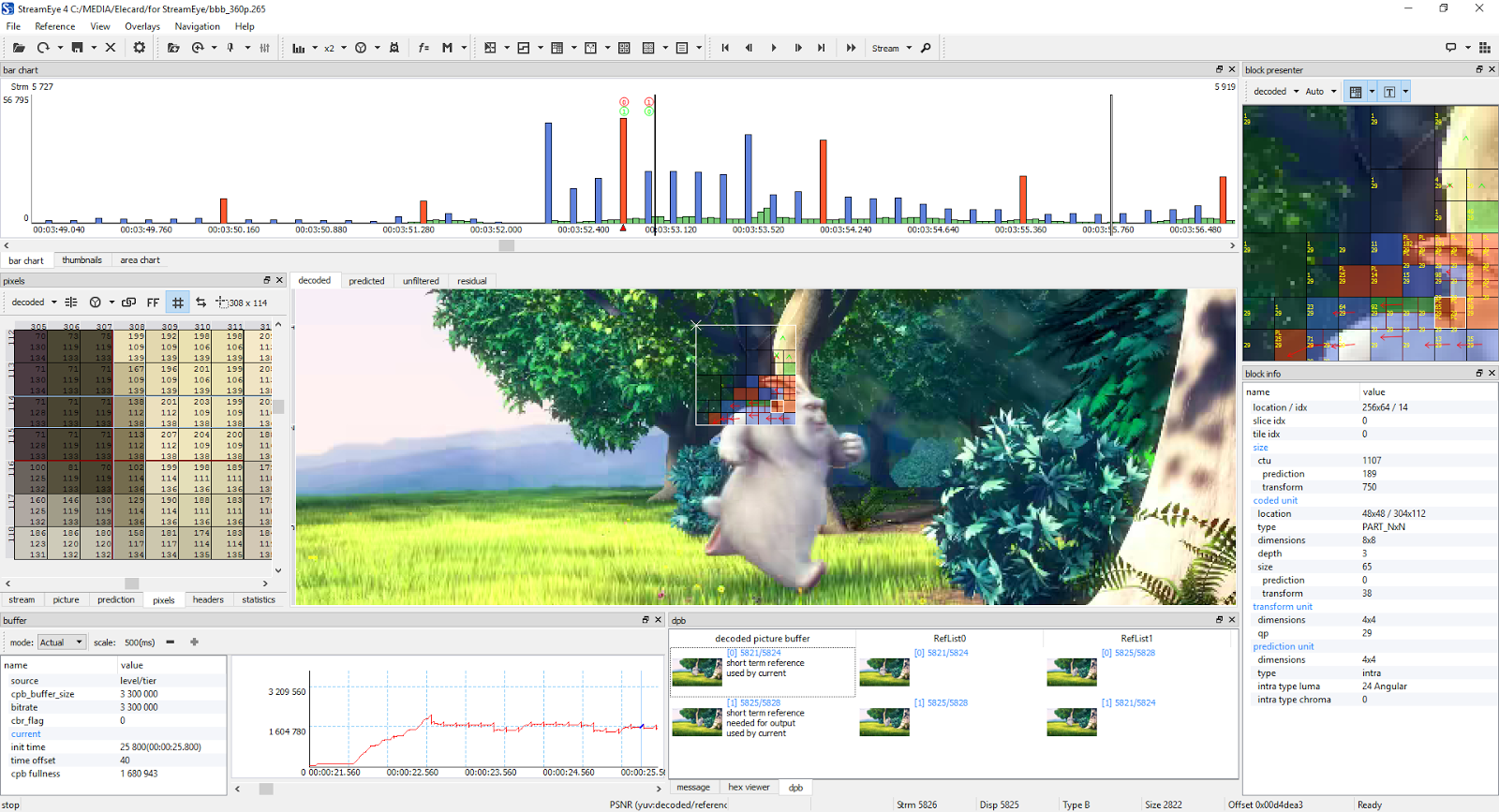

VP8, VP9 и H265. Аппаратное ускорение кодирования и декодирования видео в процессорах 6-го поколения Skylake - 2
Скриншот открытого видео в программе Elecard StreamEye, 1920×1040

Аппаратная поддержка кодирования и декодирования означает, что непосредственно в процессоре реализованы интегральные схемы, специализированные для конкретных задач кодирования и декодирования. Например, дискретное косинусное преобразования (DCT) выполняется при кодировании, а обратное дискретное косинусное преобразования — при декодировании.

За прошедшие пять лет технология Intel QSV значительно продвинулась вперёд. Добавлена поддержка свободных видеокодеков VP8 и VP9, обновлены драйверы под Linux и т.д.

Технология улучшалась с каждым новым поколением Intel Core, вплоть до нынешнего 6-го поколения Skylake.

Микроархитектура GPU 9-го поколения

Последняя версия QSV 5.0 вышла вместе с микроархитектурой ядра шестого поколения Skylake. Данная версия GPU в официальной документации Intel классифицируется как Gen9, то есть графика 9-го поколения.

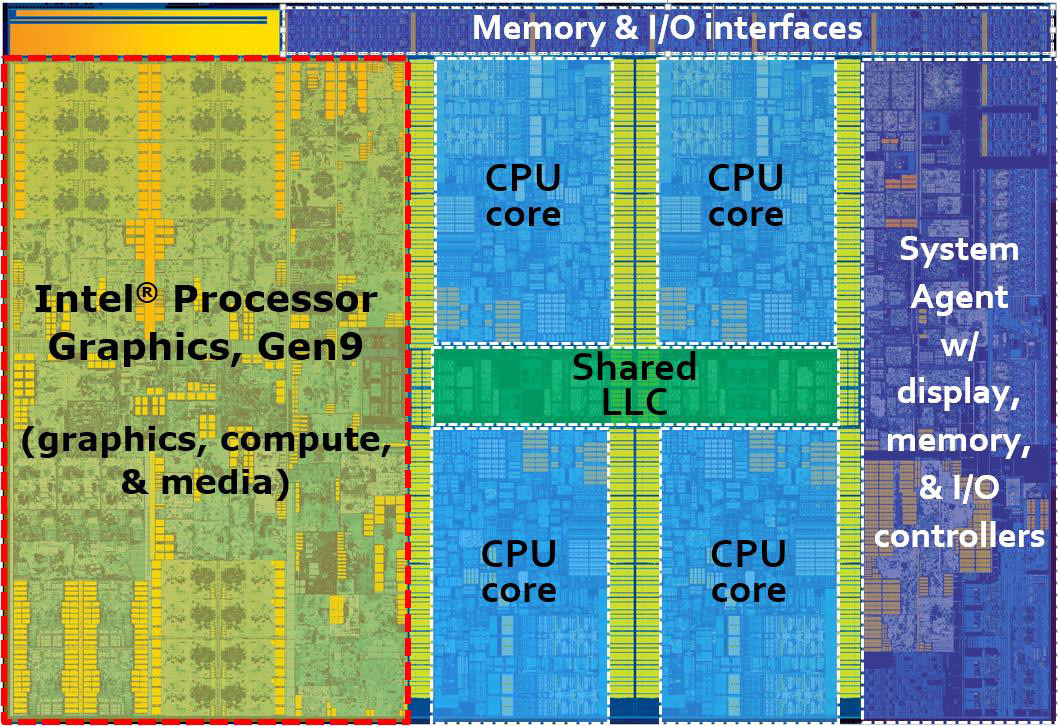

VP8, VP9 и H265. Аппаратное ускорение кодирования и декодирования видео в процессорах 6-го поколения Skylake - 3
Процессор Intel Core i7 6700K для настольных компьютеров содержит 4 ядра CPU и встроенную графику 9-го поколения HD Graphics 530

С каждой новой микроархитектурой в GPU увеличивалось количество блоков выполнения команд (EU). Оно выросло с 6 в Sandy Bridge до 72 в топовой графике Iris Pro Graphics 580 на кристаллах Skylake. В том числе за счёт этого производительность GPU увеличилась десятикратно без увеличения тактовой частоты. Во всей графике последнего поколения Iris и Iris Pro имеется встроенный кэш Level 4 на 64 или 128 МБ.

▍Микроархитектура блоков выполнения команд (EU)

Базовым строительным блоком микроархитектуры Gen9 является блок выполнения команд (EU). Каждый EU сочетает в себе одновременную многопоточность (SMT) и тщательно настроенную чередующуюся многопоточность (IMT). Здесь работают арифметическо-логические устройства с одиночным потоком команд, множественным потоком данных (SIMD ALU). Они выстроены по конвейерам многочисленных тредов для высокоскоростного проведения вычислений с плавающей запятой и целочисленных операций.

Суть чередующейся многопоточности в EU состоит в том, чтобы гарантировать непрерывный поток готовых для выполнения инструкций, но в то же время ставить в очередь с минимальной задержкой более сложные операции, такие как размещение векторов в памяти, запросы семплеров или другие системные коммуникации.

VP8, VP9 и H265. Аппаратное ускорение кодирования и декодирования видео в процессорах 6-го поколения Skylake - 4
Блок выполнения команд (EU)

Каждый тред в блоке выполнения команд Gen9 содержит 128 регистров общего назначения. В каждом из регистров 32 байта памяти, доступной в виде 8-элементного вектора SIMD или 32-битных элементов данных. Таким образом, на каждый тред приходится 4 КБ файла реестра общего назначения (GRF). Всего на один EU приходится 7 тредов с общим количеством 28 КБ GRF на EU. Гибкая система адресации позволяет адресовать несколько регистров вместе. Состояние треда в текущий момент сохраняется в отдельном файле архитектуры реестра (ARF).

В зависимости от нагрузки, аппаратные треды в EU могут выполнять параллельно один код от одного вычислительного ядра либо могут выполнять код от совершенно разных вычислительных ядер. Состояние выполнения в каждом треде, в том числе его собственные указатели инструкций, хранятся в его независимом ARF. На каждом цикле EU может выдавать до четырёх различных инструкций, которые должны быть от четырёх различных тредов. Специальный арбитр тредов (Thread Arbiter) отправляет эти инструкции в один из четырёх функциональных блоков для выполнения. Обычно арбитр может выбирать из разнородных инструкций, чтобы одновременно загружать все функциональные блоки и, таким образом, обеспечивать параллелизм на уровне инструкций.

Пара модулей FPU на схеме на самом деле выполняет и операции с плавающей запятой, и целочисленные вычисления. В Gen9 эти модули способы обработать за цикл не только до четырёх операций с 32-битными числами, но и до восьми операций с 16-битными. Операции сложения и умножения выполняются одновременно, то есть блок EU способен выполнить максимум до 16 операций с 32-битными числами за один цикл: 2 FPU по 4 операции × 2 (сложение+умножение).

Генерацией SPMD-кода для многопоточной загрузки EU занимаются соответствующие компиляторы, такие как RenderScript, OpenCL, Microsoft DirectX Compute Shader, OpenGL Compute и C++AMP. Компилятор сам эвристически выбирает режим загрузки тредов (SIMD-width): SIMD-8, SIMD-16 или SIMD-32. Так, в случае SIMD-16 на одном EU могут одновременно исполняться 112 (16×7) потоков.

Обмен данными в рамках одной инструкции внутри блока EU может составлять, например, 96 байтов на чтение и 32 байтов на запись. При масштабировании на весь GPU с учётом нескольких уровней иерархии памяти получается, что максимальный теоретический лимит обмена данными между FPU и GRF достигает нескольких терабайт в секунду.

▍Масштабируемость

Микроархитектура GPU обладает масштабируемостью на всех уровнях. Масштабируемость на уровне тредов переходит в масштабируемость на уровне блоков выполнения команд. В свою очередь, эти блоки выполнения команд объединятся в группы по восемь штук (8 EU = 1 subslice).

На каждом уровне масштабирования имеются локальные модули, работающие только здесь. Например, для каждой группы из 8 блоков EU предназначен свой локальный диспетчер тредов, порт данных и семплер для текстур.

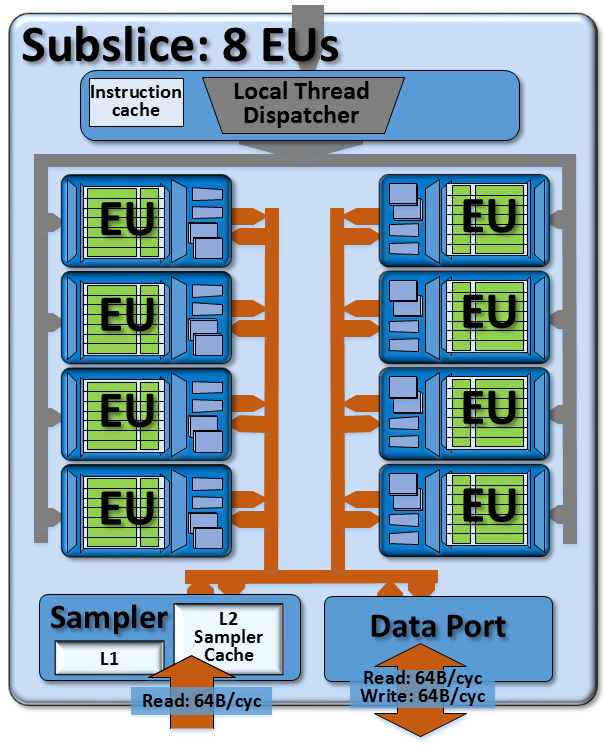

VP8, VP9 и H265. Аппаратное ускорение кодирования и декодирования видео в процессорах 6-го поколения Skylake - 5
Группа из 8 блоков EU (subslice)

В свою очередь группы из 8 EU объединяются в группы по 24 EU (3 sublices = 1 slice). Эти срезы по 24 блока, в свою очередь, тоже масштабируются: существующая графика Gen9 содержит 24, 48 или 72 EU.

В графике Gen9 увеличен объём кэша третьего уровня L3 до 768 КБ на каждую группу из 24 EU. У всех семплеров и портов данных свой собственный интерфейс доступа к L3, позволяющий считать и записать по 64 байта за цикл. Таким образом, на группу из 24 EU приходится три порта данных с полосой передачи данных к кэшу L3 192 байта за цикл. Если в кэше нет данных по запросу, то данные запрашиваются или направляется для записи в системную память, тоже по 64 байта за цикл.

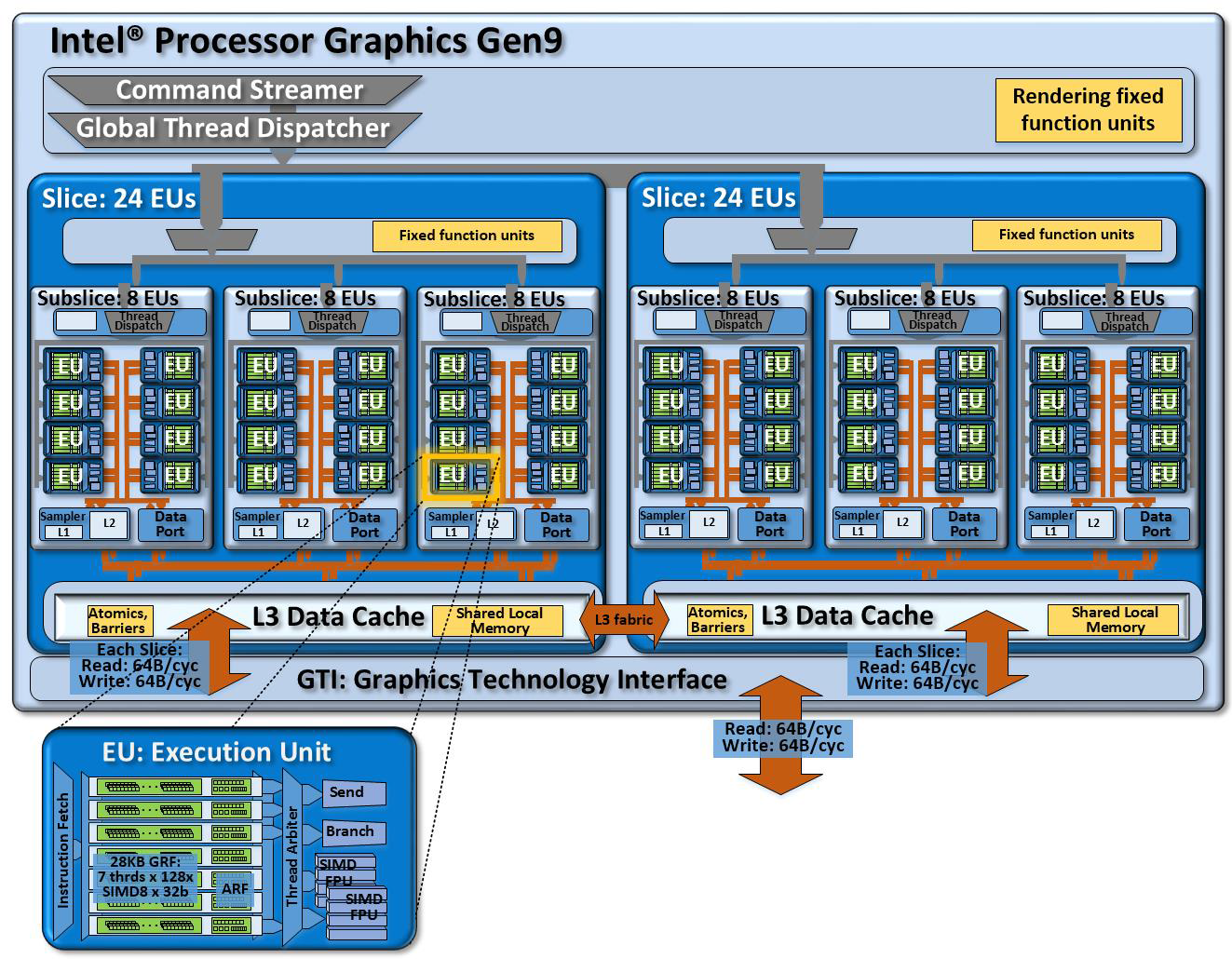

VP8, VP9 и H265. Аппаратное ускорение кодирования и декодирования видео в процессорах 6-го поколения Skylake - 6
Микроархитектура Gen9 из двух групп по 24 (3×8) EU

Такая масштабируемость позволяет эффективно снижать энергопотребление, отключая те модули, которые не задействованы в данный момент.

Что умеет QSV в Skylake

В Gen9 появилась полная поддержка аппаратного ускорения при кодировании и декодировании H.265/HEVC, частичная поддержка аппаратного кодирования и декодирования свободным кодеком VP9. Произведены значительные улучшения в технологии QSV. Они повысили качество и эффективность кодирования и декодирования, а также производительность фильтров в программах для транскодирования и видеоредактирования, которые используют аппаратное ускорение.

Интегрированная графика Skylake поддерживает стандарты DirectX 12 Feature Level 12_1, OpenGL 4.4 и OpenCL 2.0. Решено полностью отказаться от мониторов VGA, зато Skylake GPU поддерживают до трёх мониторов c интерфейсами HDMI 1.4, DisplayPort 1.2 или Embedded DisplayPort (eDP) 1.3.

Аппаратное ускорение декодирования видео доступно графическому драйверу через интерфейсы Direct3D Video API (DXVA2), Direct3d11 Video API или Intel Media SDK, а также через фильтры MFT (Media Foundation Transform).

В графике Gen9 поддерживается аппаратное ускорение декодирования AVC, VC1, MPEG2, HEVC (8 бит), VP8, VP9 и JPEG.

▍Аппаратное ускорение декодирования видео

Кодек Профиль Уровень Максимальное разрешение
MPEG2 Main Main
High
1080p
VC1/WMV9 Advanced
Main
Simple
L3
High
Simple
3840×3840
AVC/H264 High
Main
MVC & stereo
L5.1 2160p(4K)
VP8 0 Unified level 1080p
JPEG/MJPEG Baseline Unified level 16k × 16k
HEVC/H265 Main L5.1 2160(4K)
VP9 0 (4:2:0 Chroma 8-bit) Unified level ULT, 4k 24fps @15Mbps
ULX, 1080p 30fps @10Mbps

Источник: 6th Generation Intel Processor Datasheet for S-Platforms

Расчётная производительность декодирования видео при аппаратном ускорении составляет более 16 одновременных потоков видео 1080p. Реальная производительность зависит от модели GPU, битрейта и тактовой частоты. Аппаратное декодирование H264 SVC не поддерживается в Skylake.

Аппаратное ускорение кодирования доступно только через интерфейсы Intel Media SDK, а также через фильтры MFT (Media Foundation Transform).

▍Аппаратное ускорение кодирования видео

Кодек Профиль Уровень Максимальное разрешение
MPEG2 Main High 1080p
AVC/H264 Main
High
L5.1 2160p(4K)
VP8 Unified profile Unified level
JPEG Baseline 16K×16K
HEVC/H265 Main L5.1 2160p(4K)
VP9 8-bit 4:2:0 BT2020

Источник: 6th Generation Intel Processor Datasheet for S-Platforms

Кроме аппаратного ускорения кодирования и декодирования, в графике Gen9 реализовано аппаратное ускорение обработки видео, в том числе следующих функций: деинтерлейсинг, определение каденции, масштабирование видео (Advanced Video Scaler), улучшение детализации, стабилизация изображения, сжатие охвата цветовой гаммы (gamut compression), адаптивное улучшение контраста HD, улучшение оттенков кожи, контроль цветопередачи, шумоподавление в цветовой составляющей канала (chroma de-noise), преобразование SFC (Scalar and Format Conversion), сжатие памяти, LACE (Localized Adaptive Contrast Enhancement), пространственное шумоподавление, Out-Of-Loop De-blocking (для декодера AVC) и др.

Аппаратный транскодер Gen9 поддерживает следующие специфические функции транскодирования:

  • Быстрый и энергоэффективный кодер AVC в реальном времени для видеоконференций
  • Сжатие памяти без потерь для медиадвижка с целью уменьшения энергопотребления
  • Масштабирование видео (Advanced Video Scaler)
  • Энергоэффективный конвертер SFC (Scalar and Format Conversion)

В части применений видеоаналитики Gen9 поддерживает аппаратное ускорение для ряда фильтров, которые могут быть полезны в приложениях вроде распознавания лиц, распознаваний выражений лиц, распознавания жестов, отслеживания объектов и т.д. (см. таблицу).

VP8, VP9 и H265. Аппаратное ускорение кодирования и декодирования видео в процессорах 6-го поколения Skylake - 7
Источник: 6th Generation Intel Processor Datasheet for S-Platforms

В Gen9 реализована аппаратная поддержка обработки видео с цифровых камер (Camera Processing Pipeline), в том числе отдельные функции этой обработки: баланс белого, восстановление полноцветного изображения с массива цветных фильтров на сенсоре камеры (de-mosaic), коррекция дефективных пикселей, исправление уровня чёрного, гамма-коррекция, устранение виньетирования, конвертер цветового пространства (Front end Color Space Converter, CSC), улучшение цветопередачи (Image Enhancement Color Processing, IECP).

Skylake GPU

  • HD Graphics 510 (GT1, 12 EU, 950 МГц, 182,4 Гфлопс)
  • HD Graphics 515 (GT2, 24 EU, 1000 МГц, 384 Гфлопс)
  • HD Graphics 520 (GT2, 24 EU, 1050 МГц, 403,2 Гфлопс)
  • HD Graphics 530 (GT2, 24 EU, 1150 МГц, 441,6 Гфлопс)
  • Iris Graphics 540 (GT3e, 48 EU, 64 МБ eDRAM, 1050 МГц, 806,4 Гфлопс)
  • Iris Graphics 550 (GT3e, 48 EU, 64 МБ eDRAM, 1100 МГц, 844,8 Гфлопс)
  • Iris Pro Graphics 580 (GT4e, 72 EU, 128 МБ eDRAM, 1000 МГц, 1152 Гфлопс)
  • HD Graphics P530, сервер (GT2, 24 EU, 1150 МГц, 441,6 Гфлопс)
  • Iris Pro Graphics P555, сервер (GT3e, 48 EU, 128 МБ eDRAM, 1000 МГц, 768 Гфлопс)
  • Iris Pro Graphics P580, сервер (GT4e, 72 EU, 128 МБ eDRAM, 1000 МГц, 1152 Гфлопс)

Как программы используют аппаратное ускорение

Чтобы использовать аппаратное ускорение, каждая программа должна явно реализовать поддержку специфических функций Gen9. Многие делают это. Компания Intel публикует в открытом доступе Media SDK 2.0, так что поддержку аппаратного ускорения кодирования и декодирования можно внедрить в любую программу. Кроме того, существуют готовые приложения для транскодирования лайв видео на кодеках Intel, такие как Элекард CodecWorks 990. В отличие от SDK, CodecWorks 990 не требует участия программистов для применения в реальных задачах, уже содержит наиболее популярные профили транскодирования и работать с ним инженеру-не программисту в целом гораздо проще, чем с SDK. Как работают программные транскодеры с аппаратным ускорением — мы расскажем в следующей части.

(Продолжение следует...)
