draftsight logoДоброго времени суток!

Сегодня я хотел бы рассказать о прекрасном аналоге САПР AutoCAD под названием DraftSight, работающем под Linux (Ubuntu; Fedora, Suse или Mandriva; ArchLinux и пр.), Windows (x86, x86_64) и MacOS.
Данная САПР разработана компанией 3DS, широкоизвестной в узких кругах такими продуктами как CATIA, SIMULIA и др.

На хабре про эту САПР было упомянуто только в одной статье, да и то без должного уважения.

Основные возможности:

  • позволяет создавать и редактировать файлы формата DWG (родной формат AutoCAD'а);
  • интерфейс очень напоминает AutoCAD R14, так сказать классический вариант;
  • САПР доступна бесплатно;
  • имеется платная версия Premium для предпиятий и для преподавателей.

Основные отличия платной версии от бесплатной (взято с сайта разработчика):

  • Поддержка по телефону и электронной почте
  • Сетевая лицензия
  • Модуль оперативной помощи при внедрении позволяет большим группам пользователей устанавливать и обновлять DraftSight.
  • Доступ в DraftSight APIs и их обновлениям.
  • Обновление продуктов, главные релизы и пакеты услуг.
  • Онлайновая поддержка сообщества и множество обучающих ресурсов.

Самое, на мой взгляд, главное то, что САПР отлично подойдет для студентов, по долгу учёбы которым приходится много чертить. Этот инструмент превосходно заменяет AutoCAD и бесплатен для индивидуального пользования.

Описание внешнего вида и возможностей DraftSight

  1. То что мне очень понравилось в этой системе, так это её визуальное сходство с интерфейсом старого доброго AutoCAD R14.

    Общий вид программы

    В принципе после небольшой косметической настройки (раскидать панельки по привычным углам) интерфейс становится настолько привычным, что забываешь, что работаешь не в автокаде.

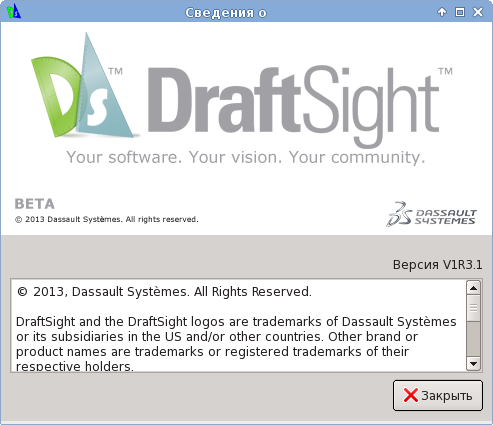

    Окно "О программе"

    Примечание. Здесь и далее сделаны скриншоты уже настроенной «под себя» среды.

  2. Имеется русификация, но в отличие от AutoCAD'a команды русифицированы частично, что немного неудобно по-моему. Так, команды должны вводиться на английском языке (например, line), а параметры для команд уже на русском.

    Пример для команды Line

  3. Реализованы некоторые диалоговые окна из классического AutoCAD, например — менеджер слоёв.

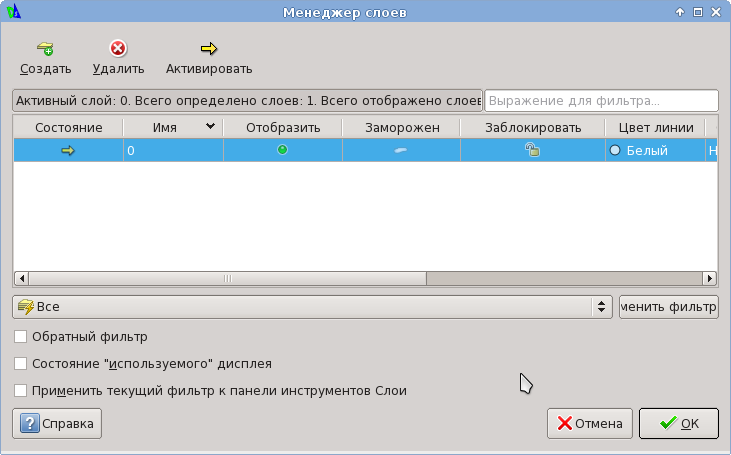

    Диалоговое окно менеджера слоёв

  4. Удобные и хорошо сгруппированные настройки поведения системы.

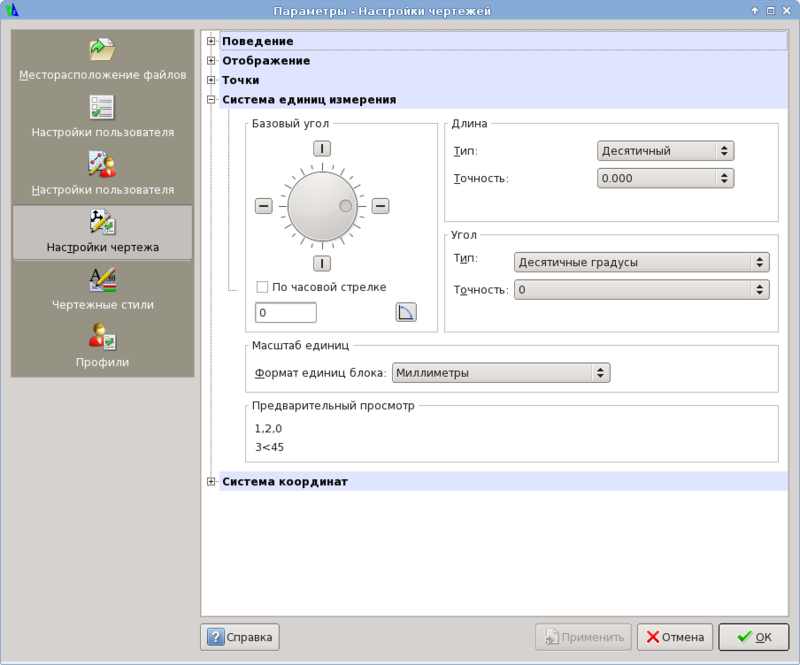

    Пример окна настроек

    Настройки привязки

  5. Достаточно привычное расположение пунктов меню. Есть, конечно, небольшие изменения, но к ним быстро привыкаешь. Приведу скрины почти всех менюшек.
    • Файл

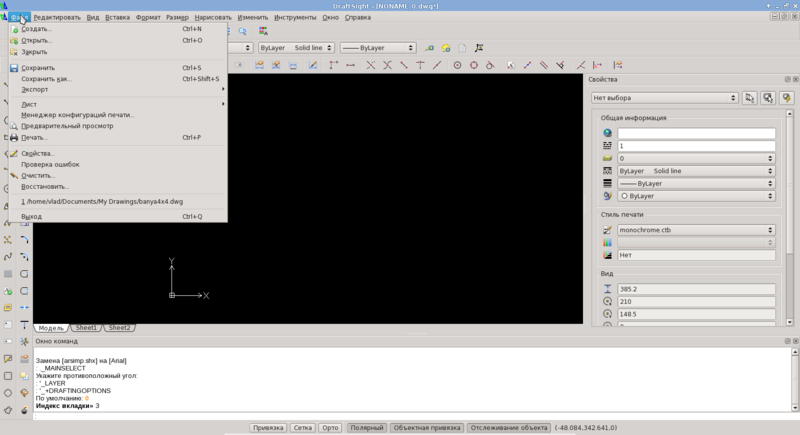

      Развернуто меню "Файл"

    • Редактировать

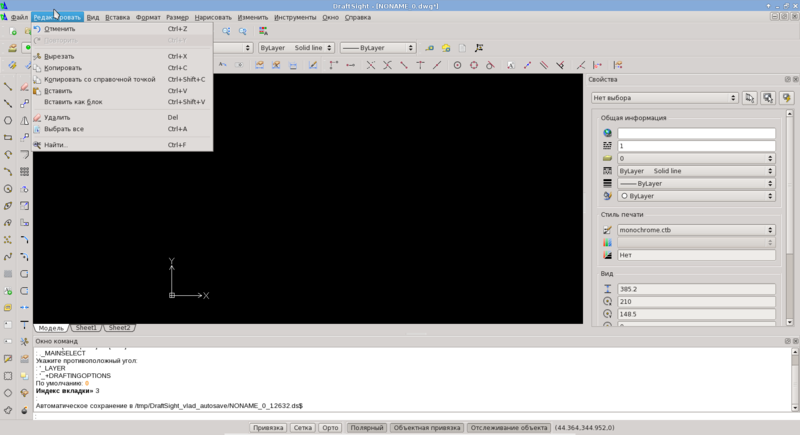

      Развернуто меню "Редактировать"

    • Вид

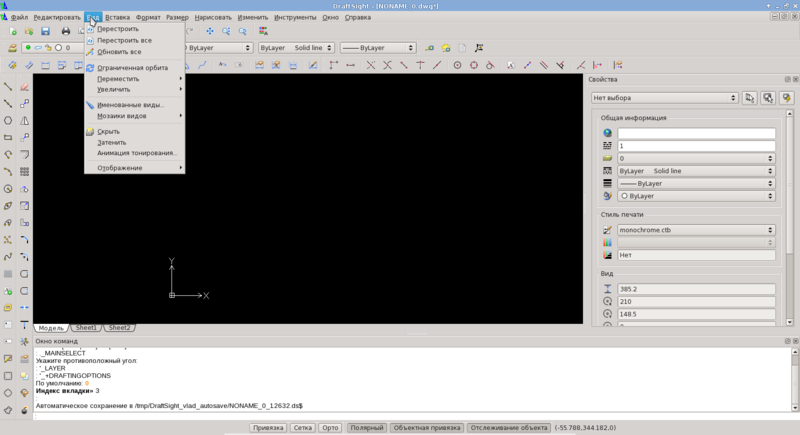

      Развернуто меню "Вид"

    • Вставка

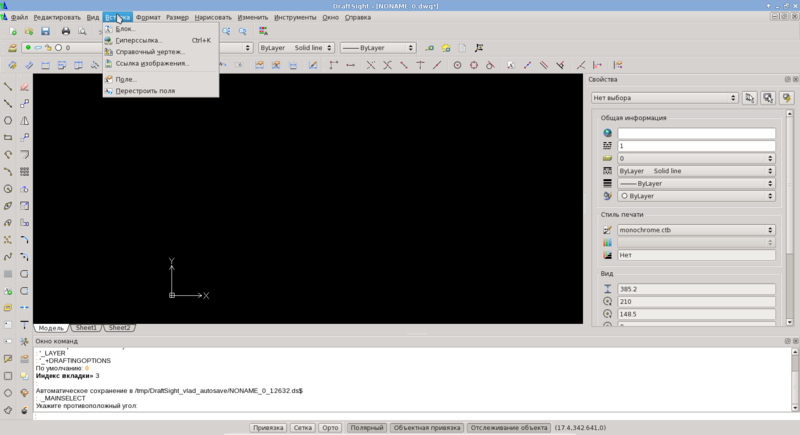

      Развернуто меню "Вставка"

    • Формат

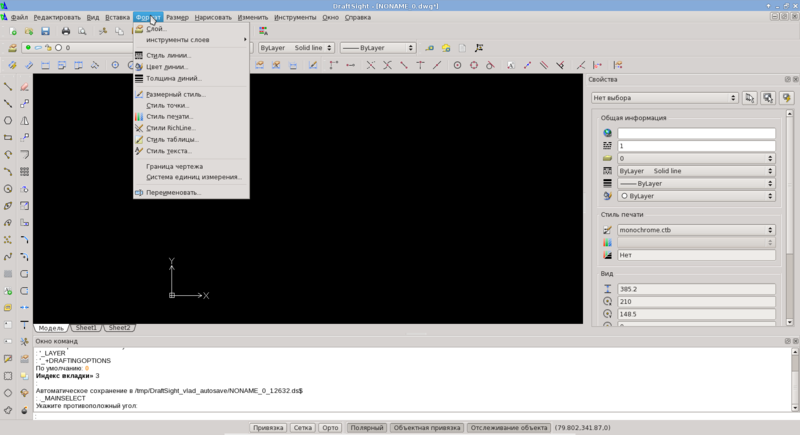

      Развернуто меню "Формат"

    • Размер

      Развернуто меню "Размер"

    • Нарисовать

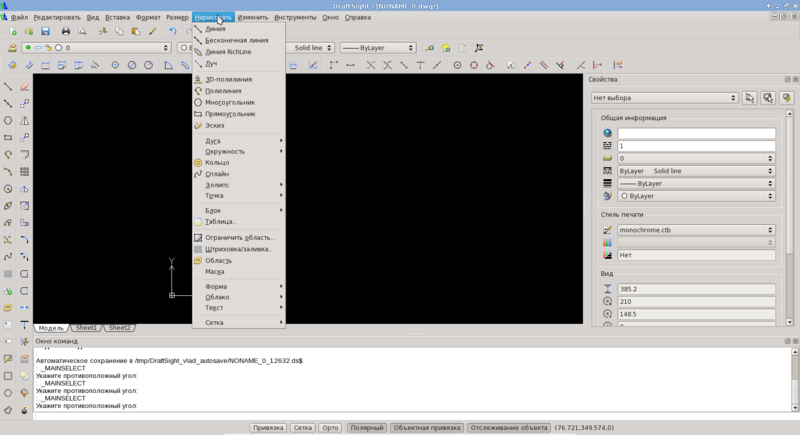

      Развернуто меню "Нарисовать"

    • Изменить

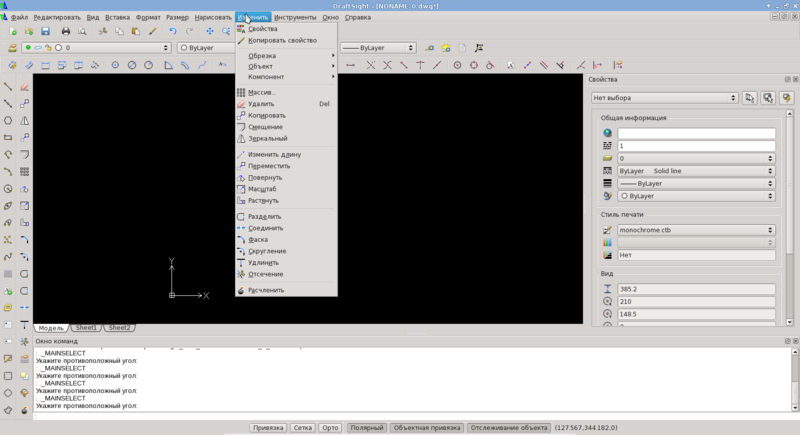

      Развернуто меню "Изменить"

    • Инструменты

      Развернуто меню "Инструменты"

    • Окно

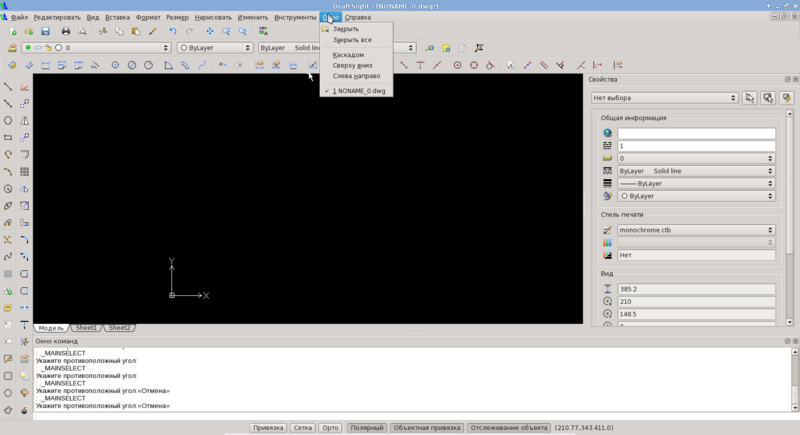

      Развернуто меню "Окно"

  6. Панели содержат всё необходимое и выглядят так:
    Панели Рисование, Редактирование:
    Панели Рисование, Редактирование
    Панели Слоёв, Образмеривания и Объектной привязки:
    Панели Слоёв, Образмеривания и Объектной привязки

Выводы

Очень приятная САПР для разработки 2D-чертежей — тех, что требуются большинству студентов технических специальностей.
Мне, например, эта программа очень пригодилась при разработке планировки бани. Я получил огромное удовольствие от того, что навыки, полученные в студенческие годы, ещё живы и я могу их применить в своей повседневной жизни.

Ну и напоследок дам несколько полезных ссылок:

Канал на YouTube с обучающими видео, англ.

Getting started with DraftSight, англ.

Информационный центр DraftSight

Официальный блог

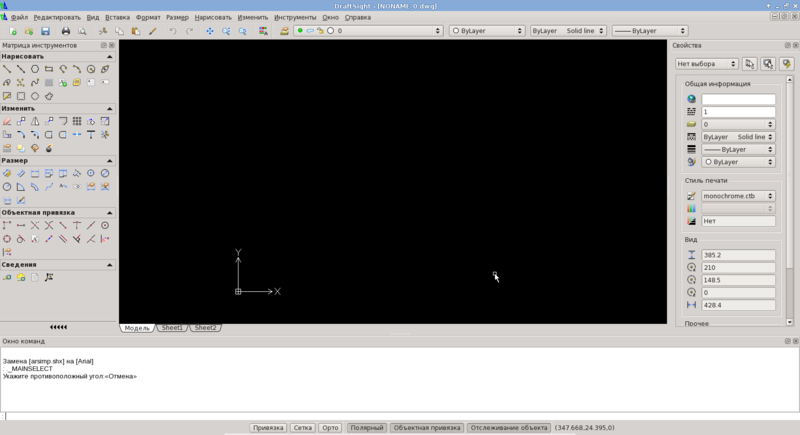

UPD: уже после публикации наткнулся на очень приятную фишку этой САПР — «Матрицу инструментов». Она позволяет сгруппировать все панели в одну. Делается это простым перетаскиванием нужной панели. Главный профит — увеличение полезного пространства. Вот скриншот для наглядности.
