Представляем третий пост, посвященный проекторам Epson для образования. В первом посте мы говорили о технологии 3LCD, используемой во всех проекторах Epson для образования. Вторая часть была посвящена «обычным» образовательным проекторам. Поэтому теперь мы можем перейти к рассказу о специализированных типах проекторов, не возвращаясь к основам.

В данном посте речь пойдет о короткофокусных и ультракороткофокусных проекторах, интерактивных проекторах, а также – мобильных (компакнтых) проекторах. Если вы не читали вторую часть данной статьи, то крайне рекомендуем с ней ознакомиться, поскольку все перечисленные типы проекторов являются различными направлениями развития «обычных проекторов» для образования.

Короткофокусные проекторы

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 1

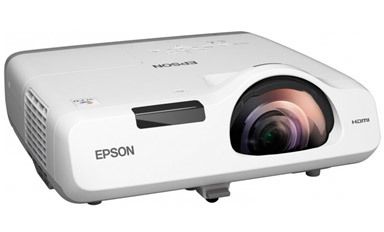

Задача короткофокусных (КФ) проекторов – расположиться как можно ближе к экрану. К слову, в данный момент происходит обновление линейки КФ-проекторов Epson, которое должно завершиться в декабре 2015 года. Поэтому сразу будем говорить о новой линейке.

Каждая новая модель из серии Epson EB-5xx является усовершенствованным вариантом аналога из предыдущей серии EB-4xx (например, Epson EB-520 и Epson EB-420), так что запутаться сложно.

Тем более, что моделей всего четыре:

Характеристика/модель
Epson EB-520 Epson EB-530 Epson EB-525W Epson EB-535W
Разрешение XGA (1024×768) XGA (1024×768) WXGA (1280×800) WXGA (1280×800)
Яркость 2700 люмен 3200 люмен 2800 люмен 3400 люмен

Как видите, логика модельного ряда очевидна: есть модели с разрешением XGA (1024x768) и WXGA (1280x800), с «обычной» яркостью (до 3000 лм) и высокой яркостью.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 2

Расстояние и размер экрана

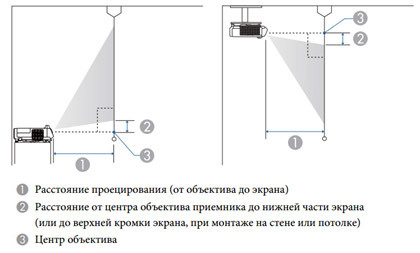

Теперь — что касается расстояния от экрана до проектора. Для экрана диагональю 80 дюймов, который ближе всего по высоте к школьной доске, расстояния будут следующие:

EB-520 и EB-530 (XGA) EB-525W и EB-535W (WXGA)
Размер экрана 163 см × 122 см 172 см × 108 см
Расстояние до экрана 89 см — 122 см 83 см — 113 см

В указанном диапазоне расстояний от экрана можно расположить тумбу или стол, на котором будет стоять проектор. Не короткофокусный проектор должен был бы расположиться на расстоянии от 2 – 3 метров от экрана, что в некоторых помещениях неудобно, а в других — просто невозможно. Таким образом, чтобы понять, нужен ли вам КФ-проектор, достаточно прикинуть расстояние от экрана. Самый удобный способ сделать это – с помощью специализированного проекционного калькулятора Epson.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 3

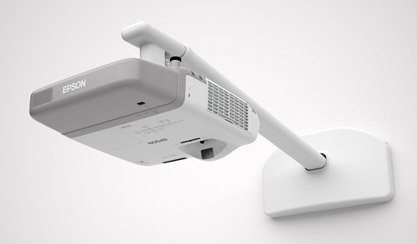

При фиксированной установке над экраном монтируется настенное крепление, на которое устанавливается сам проектор. Пожалуй, установка настенного крепления – более простая процедура, чем установка потолочного, да и провода вести проще. Это – еще одно преимущество короткофокусных проекторов. Но главное преимущество в том, что при стационарной установке проектор светит под большим углом вниз, до предела расширяя зону перед экраном, в которой преподаватель может свободно перемещаться, не отбрасывая тень на экран. Ну и попадание света в глаза – тоже не самое приятное дело.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 4

В принципе, это – основная задача короткофокусного проектора – создать большое изображение на минимальном расстоянии от стены.

Расчет проекционного расстояния

Скажем еще пару слов по поводу расчёта проекционного расстояния. Как вы наверняка заметили, КФ-проекторы с разрешением XGA и WXGA немного отличаются диапазоном расстояний от экрана до проектора. Дело в том, что у XGA моделей минимальное проекционное отношение равно 0,55 – 0,74, а у WXGA моделей – 0,48 – 0,65. Напомним, что проекционное отношение – это отношение расстояния от проектора до экрана к ширине экрана.

Взяв интересующую вас ширину экрана и умножив на проекционное отношение, вы получите расстояние до экрана. Мы указываем два числа, поскольку проекторы обладают цифровым масштабированием, но не оптическим, что редко встречается у короткофокусных проекторов. В связи с этим, во всех случаях оптимальным (с точки зрения четкости изображения) является установка проектора как можно ближе к экрану.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 5

Что умеют КФ-проекторы

Ресурс лампы новых моделей оценивается в 5000 часов в режиме максимальной мощности и 10000 часов при работе в экономичном режиме, в котором яркость падает до 1600-1900 Лм (зависит от модели). Заявленная контрастность существенно увеличена благодаря использованию автоматической диафрагмы. Это хорошо при отображении темных изображений в темноте – черный будет более глубоким.

Размер корпуса составляет 32 см × 34 см × 13 см, масса – 3,7 кг. Безусловно, это вполне транспортабельно, если требуется перенести проектор в другое помещение, либо, закончив занятия, убрать на хранение. Кстати, мы говорили, что все проекторы Epson поддерживают мгновенное отключение?

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 6

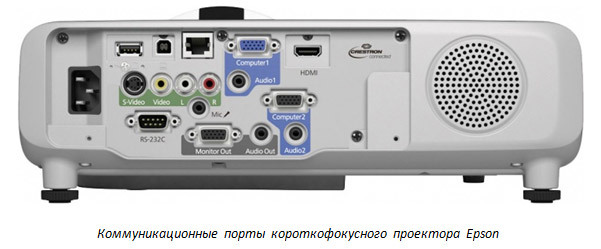

Для полноты картины перечислим список разъемов.

Видео входы:

  • HDMI
  • 2× VGA,
  • RCA композитный
  • S-Video
  • VGA выход

Аудио входы (вывод звука на встроенный 16-Ваттный динамик) и выходы:

  • 2× стерео миниджек (аудио вход)
  • 1× стерео миниджек (аудио выход)
  • 1× микрофонный вход (стерео миниджек)
  • аудио вход RCA л.+п.

Как видите, набор функционала очень похож таковой у описанных в прошлом посте «обычных» проекторов. У всех моделей имеется разъем Ethernet, а также порты USB Type A и USB Type B. Первый позволяет:

  • подключить опциональный WiFi-модуль
  • либо документ-камеру
  • либо USB носитель для просмотра изображений.

Разъем USB Type B предназначен для подключения к компьютеру для передачи на проектор звука и изображения через обычный USB шнур, а также – для использования пульта в качестве беспроводной мыши.

Интерактивные короткофокусные проекторы

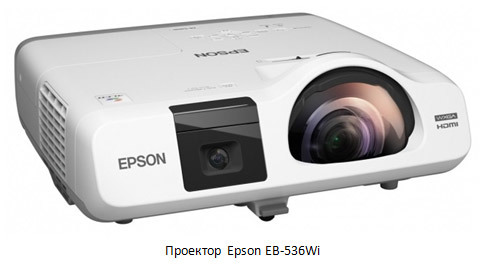

В обновленной линейке короткофокусных проекторов было принято решение свести выбор к единственной модели, которая является, по сути, рассмотренной выше моделью Epson EB-535W с добавленной интерактивной функцией. Таким образом, если вас интересует короткофокусный интерактивный проектор Epson, то им станет Epson EB-536Wi с яркостью 3400 Лм и разрешением WXGA. Проектор визуально выделяется в ряду КФ моделей благодаря характерному сенсору:

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 7

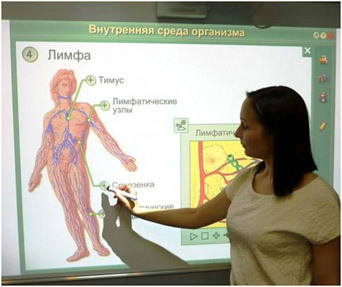

Если говорить конкретно о данной модели, то интерактивная функция реализуется с помощью электронного маркера. Поддерживается одновременная работа двумя маркерами. Epson EB-536Wi является бюджетным, но очень качественным интерактивным решением, поскольку интерактивная функция во многом позаимствована у более дорогих ультракороткофокусных интерактивных проекторов, а бюджетность связана, прежде всего, с использованием короткофокусного, а не ультракороткофокусного проектора в качестве базы.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 8

Базовые возможности интерактивных проекторов Epson (включая Epson EB-536Wi) таковы:

  • Используя электронный маркер, вы превращаете экран из обычного в сенсорный дисплей и можете использовать интерактивную функцию в любых приложениях, в которых используется мышь. Это и называется «функция мыши».
  • Используя бесплатную программу Easy Interactive Tools, вы можете рисовать и добавлять аннотации поверх содержимого экрана, либо проводить мозговой штурм в многостраничном режиме «белой доски».
  • Режим мыши, режим рисования и режим «белой доски» взаимосвязаны в удобную интерактивную среду.
  • В проектор встроена упрощенная версия программы Easy Interactive Tools, которая позволяет рисовать поверх любого источника сигнала и работать в режиме «белой доски» без подключения к компьютеру. Это уникальное свойство интерактивных проекторов Epson.
  • Наконец, интерактивные проекторы Epson, включая Epson EB-536Wi, полностью совместимы с такими программными продуктами для создания интерактивных уроков*, как SMART Notebook и Easiteach Next Generation. Более того, компания Epson является партнером компании SMART – интерактивный проектор можно приобрести в комплекте с программой SMART Notebook.

* Интерактивный урок является, по сути, презентацией с большим упором на взаимодействие с объектами на «слайде», либо на добавление рукописных примечаний.

Ультракороткофокусные проекторы

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 9

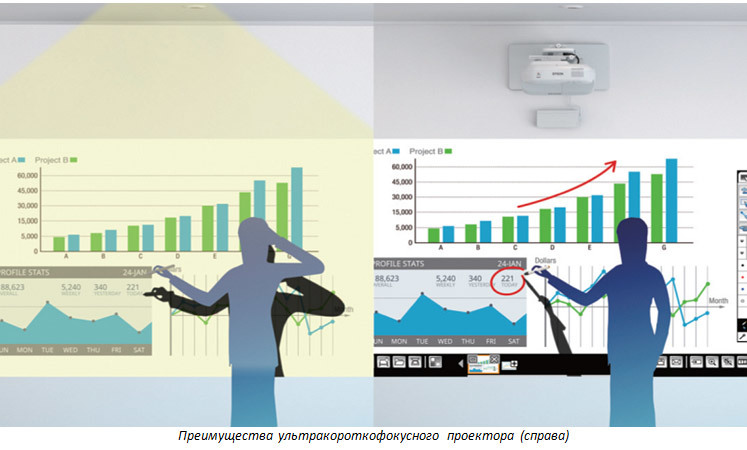

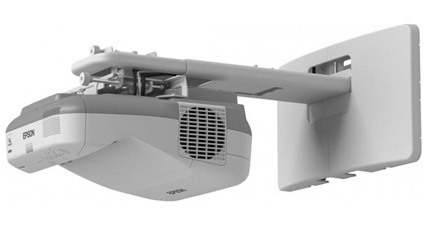

О преимуществах короткофокусных проекторов было сказано выше. Ультракороткофокусные (УКФ) проекторы идут еще дальше, размещаясь практически вплотную к экрану. При проецировании изображения с диагональю 80 дюймов, проектор будет находиться на расстоянии всего 18,7 см от поверхности экрана!

Достигается сверхмалое расстояния проецирования не только за счет ультракороткофокусного объектива, но и за счет конфигурации корпуса, при которой свет исходит из задней части корпуса, что позволяет выдвинуть переднюю часть корпуса еще сантиметров на 20 ближе к экрану. При установке на настенном креплении преподаватель может стоять непосредственно под проектором, вплотную к экрану, не отбрасывая тень.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 10

Модельный ряд УКФ-проекторов

На момент написания статьи актуальны следующие модели УКФ-проекторов:

Epson EB-570 Epson EB-575W Epson EB-580 Epson EB-585W
Разрешение XGA (1024×768) WXGA (1280×800) XGA (1024×768) WXGA (1280×800)
Яркость 2700 люмен 2700 люмен 3200 люмен 3300 люмен
Ресурс лампы (макс/эко) 5000 ч./10000 ч. 5000 ч./10000 ч. 4000 ч./6000 ч. 4000 ч./6000 ч.

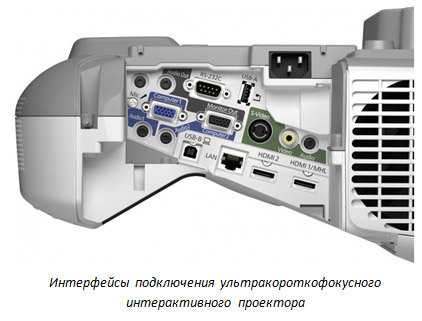

По конфигурации разъемов проекторы идентичны короткофокусным, с небольшими отличиями:

  • 2 HDMI-разъема вместа одного
  • 3 аудиовхода (стерео-миниджек) вместо двух

Остальной функционал идентичен, включая 16-Ваттные динамики.

Корпус этих проекторов более массивный и тяжелый – 5,3 кг, высота 19 см. Хотя транспортировка по прежнему может осуществляться одним человеком, но требует большей аккуратности. Изначально предполагается, что УКФ проекторы устанавливаются на настенном креплении, в связи с чем при желании устанавливать проектор в настольном положении может потребоваться приобрести опциональные ножки.

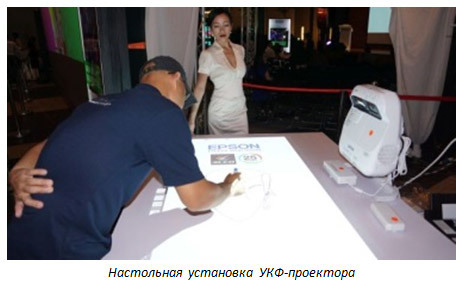

Помимо настенного, существует также настольное крепление, позволяющее проецировать на стол. Чаще всего этот вариант используется в интерактивных УКФ проекторах.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 11

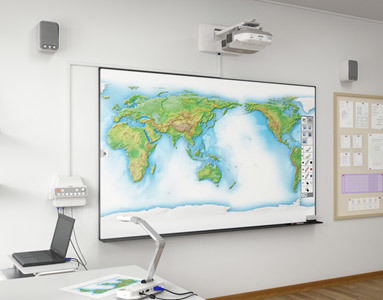

Интерактивные ультракороткофокусные проекторы

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 12

Поскольку УКФ-проекторы сводят тень к минимуму, даже когда пользователь касается поверхности экрана, они являются отличным вариантом в ситуациях, когда докладчику приходится находиться в непосредственной близости от экрана, что крайне актуально для интерактивных систем (в том числе – для интерактивных досок) в офисах и образовательных учреждениях.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 13

Базовой моделью в линейке интерактивных УКФ-проекторов является Epson EB-575Wi. Он обладает тем же интерактивным функционалом, что и рассмотренный выше короткофокусный Epson EB-536Wi (поддержка двух электронных маркеров, наличие встроенной в проектор интерактивной программы Easy Interactive Tools, работа в трех режимах – мыши, рисования, «белой доски»). Единственное отличие состоит в том, что в комплекте поставки идут два электронных маркера, а не один. Яркость данной модели составляет 2700 люмен.

Следующая модель, Epson EB-585Wi, отличается только увеличенной до 3300 люмен яркостью.

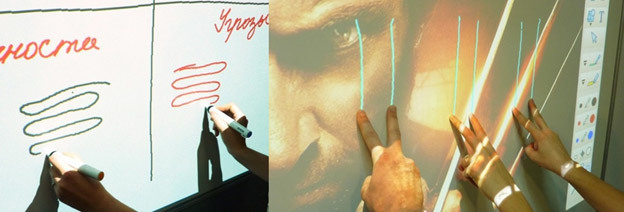

Далее идет Epson EB-595Wi, революционная модель, отличающаяся от Epson EB-585Wi поддержкой не только электронных маркеров, но и распознаванием касаний пальцами (до 6 одновременно). Подробно интерактивные возможности данной модели разобраны в нашем постах, посвященных интерактивным проекторам: тут и тут.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 14

Важно подчеркнуть, что все интерактивные проекторы Epson распознаются современными операционными системами, начиная с Windows 7, в качестве тачскрина (сенсорного дисплея). Это обеспечивает не только поддержку одновременных касаний, но в случае с Epson EB-595Wi – еще и жестов, таких как масштабирование и поворот объектов. При использовании ПО SMART Notebook, помимо жестов, запоминается, какой инструмент назначен на маркер 1, какой на маркер 2, а какой – на касания руки. Очень, очень удобно.

Флагманы

В линейке интерактивных УКФ-проекторов Epson особняком стоят две флагманские модели, Epson EB-1420Wi и Epson EB-1430Wi (последний поддерживает касания пальцев). Эти два проектора обладают беспрецедентными возможностями при автономной работе даже по меркам интерактивных проекторов Epson.

Прежде всего, будучи подключены к локальной сети организации, эти устройства умеют напрямую взаимодействовать с сетевыми принтерами и МФУ, нажатием единственной кнопки отправляя результат совместной работы на печать, а также производя сканирование документов на рабочую область режима «белая доска».

В режиме «белой доски» к совместной работе могут напрямую подключаться владельцы смартфонов и планшетов. Подключение осуществляется прямо через браузер, даже никакого приложения ставить не требуется.

Максимально расширена поддержка работы с USB-носителями информации – проекторы Epson EB-1420Wi и Epson EB-1430Wi воспроизводят видеофайлы различных форматов, многостраничные PDF документы, документы MS Office. Содержимое любого файла может быть мгновенно перенесено на рабочее пространство режима «белая доска». В дополнение к перечисленному, эти два проектора поддерживают одновременный вывод на экран двух источников сигнала (Split Screen).

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 15

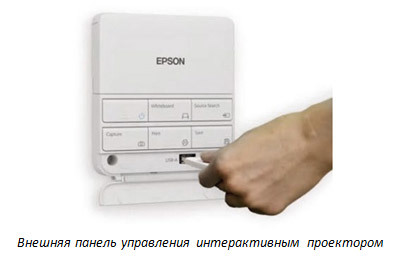

Чтобы обеспечить максимальное удобство работы с различными источниками сигнала, Epson EB-1420Wi и Epson EB-1430Wi обладают двумя разъемами USB Type A, в комплекте с проектором также идет внешняя панель управления. Помимо востребованных кнопок, на ней содержатся разъемы для подключения источников видео, в т.ч. USB разъем.

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 16

Панель удобно закреплять на стене, она избавляет от необходимости тянуться к проектору, подключая различные источники сигнала, что сводило бы на нет многие преимущества этих моделей.

Техника для образования будущего

Резюмируя, хотелось бы подчеркнуть, что широчайший продуманный функционал делает интерактивные проекторы превосходными альтернативами интерактивных досок. Уникальными преимуществами интерактивных проекторов являются, среди прочего:

  • Отсутствие фиксированного размера изображения
  • Превращение любой ровной поверхности в интерактивный экран
  • Возможность использования интерактивной функции без компьютера
  • Как правило, заметно более низкая цена интерактивного решения

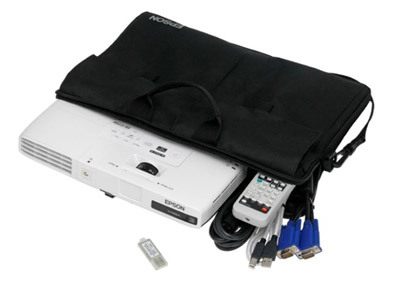

Портативные проекторы (серия EB-17)

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 17

Моя любимая линейка проекторов!
Я такой использую на выездных презентациях (прим. автора)

Речь идет всего о четырех моделях: Epson EB-1751, Epson EB-1761W, Epson EB-1771W и Epson EB-1776W. Все четыре модели обладают габаритами корпуса в 29 см × 21 см, что почти совпадает с размером листа А4. Высота корпуса при этом – всего 4,4 см, а масса 1,6 — 1,7 кг. По высоте и по массе корпуса это около 65% высоты и массы стандартного проектора. Плюс по длине корпус проекторов данной серии будет примерно на 2 см короче.

Это просто супер-компактный, но при этом полноценный проектор, увидев который не сразу поверишь, что он обладает такой высокой яркостью!

Безусловно, проекторы Epson 17-й серии нельзя назвать «карманными», но они представляют собой огромный скачок в плане портативности по сравнению с обычными проекторами, которые, в принципе, тоже без особых проблем переносятся в идущей в комплекте сумке. Но перенося портативные проекторы Epson, их просто перестаешь замечать – по ощущениям это близко к транспортировке ноутбука («двенашки» или «пятнашки»).

А теперь – про уникальность линейки. Дело в том, что, несмотря на компактный размер, эти модели полностью сохранили как высокую яркость, свойственную обычным проекторам, так и качество изображения. Ниже – таблица максимальной яркости портативных моделей в режиме полной мощности и в экономичном режиме лампы:

Epson EB-1751 Epson EB-1761W Epson EB-1771W Epson EB-1776W
Яркость, макс. 2600 люмен 2600 люмен 3000 люмен 3000 люмен
Яркость, эко. 1400 люмен 1700 люмен 1700 люмен 1700 люмен
Разрешение XGA (1024×768) WXGA (1280×800) WXGA (1280×800) WXGA (1280×800)

Производительность проекторов 17-й серии находится на исключительно высоком уровне для такого размера, позволяя добиться высокого качества и большого размера изображения, в том числе – в освещенных помещениях, чем не могут похвастаться конкуренты, использующие нетрадиционные источники света, например светодиодные.

Что касается разрешения, то в сегменте компактных проекторов широко распространенной является практика установки «диагональных матриц», как правило, формата 1280×800. Диагональная конфигурация пикселей делает невозможным отображение сигнала 1280×800 без пересчета и сопутствующей потери резкости изображения. Но это, повторимся, не относится к проекторам Epson, в которых используются матрицы стандартной конфигурации. В своей способности добиться компактных размеров, не жертвуя «огневой мощью» эти проекторы просто уникальны.

Интерфейсы и сетевые возможности

Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 18

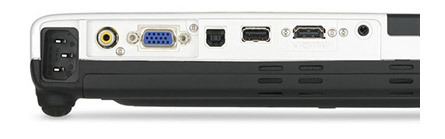

Если говорить о разъемах, то имеем стандартный набор из видеовходов HDMI, VGA и RCA, а также аудио вход типа миниджек, плюс USB-разъемы Type A и Type B. Последний (Type B) позволяет подключать проектор к компьютеру, передавая по USB изображение и звук. Также он позволяет использовать пульт проектора в качестве беспроводной мыши (насколько это удобно для выездных презентаций – словами не описать!). Разъем USB Type A позволяет подключать USB носители для показа изображений, а также позволяет подключить документ-камеру Epson напрямую к проектору. Если у проектора имеется опциональная поддержка WiFi, то WiFi-модуль подключается именно к разъему USB Type A и закрывается специальной крышкой.

Поддержка WiFi:

EB-1751 EB-1761W EB-1771W EB-1776W
отсутствует опциональный модуль опциональный модуль встроенная

Как и у прочих проекторов, поддержка WiFi позволяет отображать экран ПК, либо документы или изображения с мобильных устройств (через приложение Epson iProjection).

Что касается установки, то все проекторы серии облдают оптическим масштабированием 1,2× и проекционным отношением от 1,04 до 1,26 (в случае с EB-1751 – от 1,19 до 1,43). Соответственно, экран диагональю 80 дюймов получается при следующих расстояниях от проектора:

EB-1751 EB-1761W EB-1771W EB-1776W
Расстояние до экрана 1,94—2,33 м 1,81—2,17 м 1,81—2,17 м 1,81—2,17 м
Размер экрана 163 см × 122 см 172 см × 108 см 172 см × 108 см 172 см × 108 см
Проекторы Epson в образовании – Часть 3: короткофокусные, ультракороткофокусные и мобильные - 19

Поскольку проектор мобильный, крайне приветствуется наличие любого функционала, который содействует быстрой установке и проецированию из неидеального положения. Другими словами, при положении, не перпендикулярном экрану — под горизонтальным или вертикальным углом. Как и у других проекторов Epson, у всей серии EB-17xx имеется ручная коррекция вертикального и горизонтального наклона, а также коррекция по углам «Quick Corner». Все проекторы серии умеют корректировать вертикальный угол автоматически, а Epson EB-1776W автоматически корректирует как вертикальный, так и горизонтальный наклоны. Вы направляете его на экран – изображение мгновенно принимает правильную форму. На этом преимущества Epson EB-1776W не заканчиваются – у него имеется функция «Screen Fit», позволяющая в зоне проецирования обнаружить экран и автоматически скорректировать форму изображения, чтобы она совпала с рамкой экрана!

От простой автокоррекции это отличается тем, что не только корректируется форма изображения, но и происходит подгонка изображения под габариты экрана.

Функция «Focus Help» проектора Epson EB-1776W позволяет быстро добиться идеальной фокусировки, не бегая к экрану и не всматриваясь в пиксели. К примеру, это полезно людям с небольшой близорукостью. «Focus Help» предполагает наличие моторизованной фокусировки объектива. Так что, у Epson EB-1776W фокусировка моторизованная, у остальных – ручная.

Функцией отображения сразу двух источников бок о бок «Split Screen» обладают только модели с разрешением WXGA, поскольку оно более широкоформатное. Все модели обладают встроенным динамиком мощностью в 1 Ватт. Этого вполне достаточно для небольшого помещения.

Замечательный мобильный проектор

Остается резюмировать, что мобильные проекторы Epson EB-1751, Epson EB-1761W, Epson EB-1771W, Epson EB-1776W – это отличная возможность получить высокое качество изображения в компактном корпусе, особенно – когда нужен полноценный размер экрана и при наличии света в помещении. Я сам с таким катаюсь по выездным мероприятиям и каждый раз, сразу после того, как достаю его из сумки, приходится рассказывать о линейке, потому что еще ни разу не было такого, чтобы публика не удивилась, как Epson удалось в таком компактном корпусе уместить полноценный и яркий проектор!

Благодарим за внимание

Tl;dr.

В следующей части мы расскажем о ярких и инсталляционных проекторах, используемых в образовании и бизнесе. Подписывайтесь на блог, чтобы не пропустить следующий пост!

Ну и, традиционно, как всегда честно, непредвзято и без утайки ответим на любые ваши вопросы и выслушаем комментарии.
