Проект FLProg в последнее время обрёл достаточно большую популярность, и мне перестало хватать времени на создание блоков для той периферии, которая необходима пользователям. В то же время среди пользователей сайта нашлось достаточное количество людей, которые неплохо разбираются в языке C и могли бы мне помочь в развитии программы. Я решил дать им соответствующий инструмент. Таким образом, в версии 1.10.3 появилась возможность создавать пользовательские блоки с интегрированным кодом на С. Это привело к довольно неожиданным результатам. Этим инструментом заинтересовались не только разбирающиеся в программировании пользователи, но и те, кто до этого ни писал не сточки кода. Они начали писать сначала простенькие блоки (например, получение логарифма – среди стандартных у меня такого блока не было), заканчивая уже серьёзными блоками с применением библиотек. Поэтому я хочу немного поломать задуманную последовательность уроков по работе с программой, и вне очереди расскажу, как создавать подобные блоки.

На уроке будет создан блок для цифрового компаса HMC5883L. За основу блока была взята эта статья. Библиотека взята отсюда.

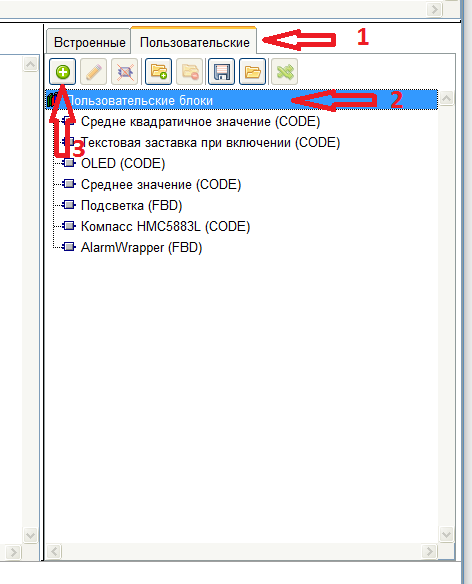

Итак, запускаем программу и создаём новый проект. В библиотеке элементов переходим на закладку «Пользовательские» и выделяем ветку дерева библиотеки пользовательских блоков, где будет располагаться новый блок. Затем нажимаем кнопку «Создать блок»

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 2

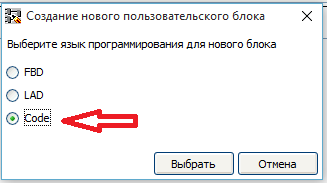

Откроется окно с выбором языка программирования для блока. Доступны языки FBD, LAD и Code. Языки LAD и FBD будут рассмотрены в других уроках, а сейчас выбираем «Code».

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 3

Открывается окно редактора блока пользователя. В верхней части находятся закладки параметров (1), в нижней закладки секций кода (2).

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 4

Заполняем основные параметры.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 5

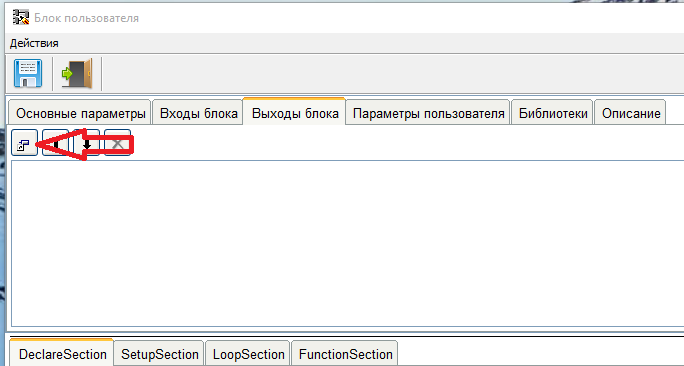

Входы и выходы блока создаются аналогично. Входов у нашего блока не будет, поэтому попускаем эту закладку и переходим к закладке «Выходы блока». У блока будет три выхода – направление по оси X, Y, и Z. Для создания выхода нажимаем кнопку «Добавить выход».

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 6

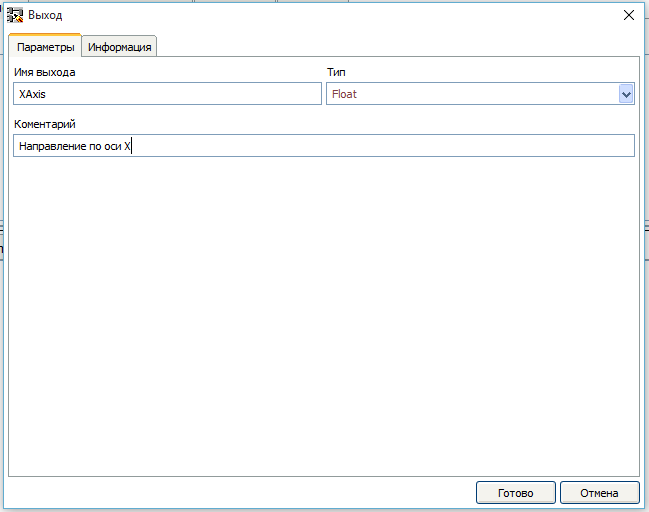

Откроется окно создания входа. Оно очень похоже на окно создания переменной в основной программе, поэтому подробно описывать его не буду. Значения на выход блока подаются в формате Float – поэтому тип входов выбираем такой — же. К названию выхода применяются ограничения, применяющиеся к названию переменных в С., поскольку оно будет фигурировать в коде. В написании комментариев никаких ограничений нет.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 7

Таким же образом создаём остальные выходы.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 8

Теперь зададим параметр, который пользователь будет задавать при использовании блока. Это будет чувствительность датчика. В соответствии с описанием она выбирается из ряда: 0.88, 1.3, 1.9, 2.5, 4.0, 4.7, 5.6, 8.1

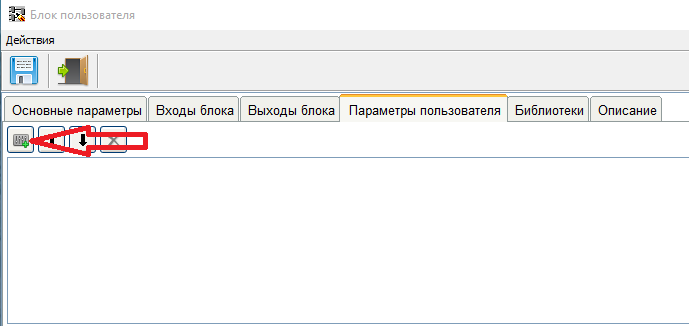

Переходим на закладку «Параметры пользователя» и нажимаем кнопку «Добавить параметр».

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 9

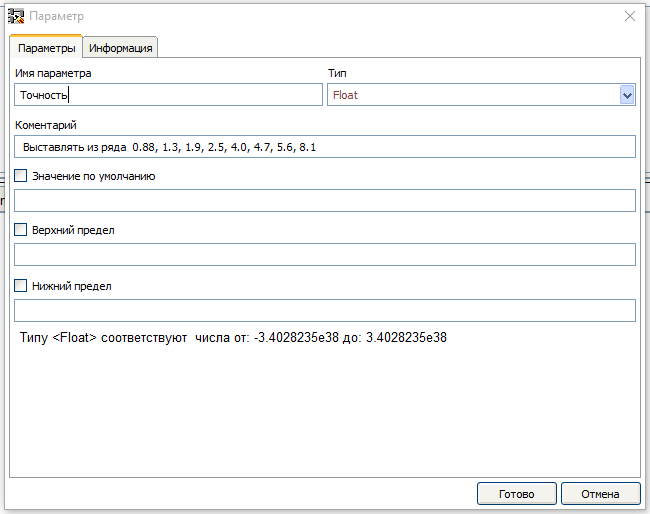

Откроется окно создания параметра пользователя. Поскольку параметр у нас типа Float, данный тип и выбираем. Никаких ограничений по названию параметра нет, поскольку в результирующем коде это название будет заменено значением параметра. Так же нет никаких ограничений по тексту комментария.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 10

При создании параметра можно установить значение по умолчанию. В этом случае при использовании блока выставлять значение параметра будет не обязательно. Так же возможно выставить границы значений параметра, и если введённое значение выйдет за эти границы, блок будет считаться не корректным.

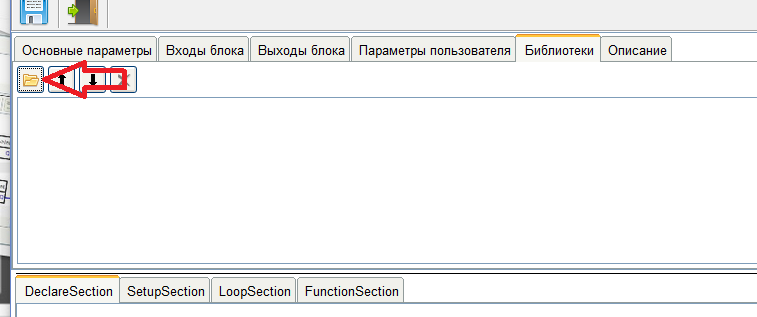

Теперь займёмся библиотекой. Перейдём на закладку «Библиотеки». Используемые в работе блока библиотеки можно загрузить непосредственно в блок. Для этого необходимо нажать кнопку «Загрузить библиотеку».

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 11

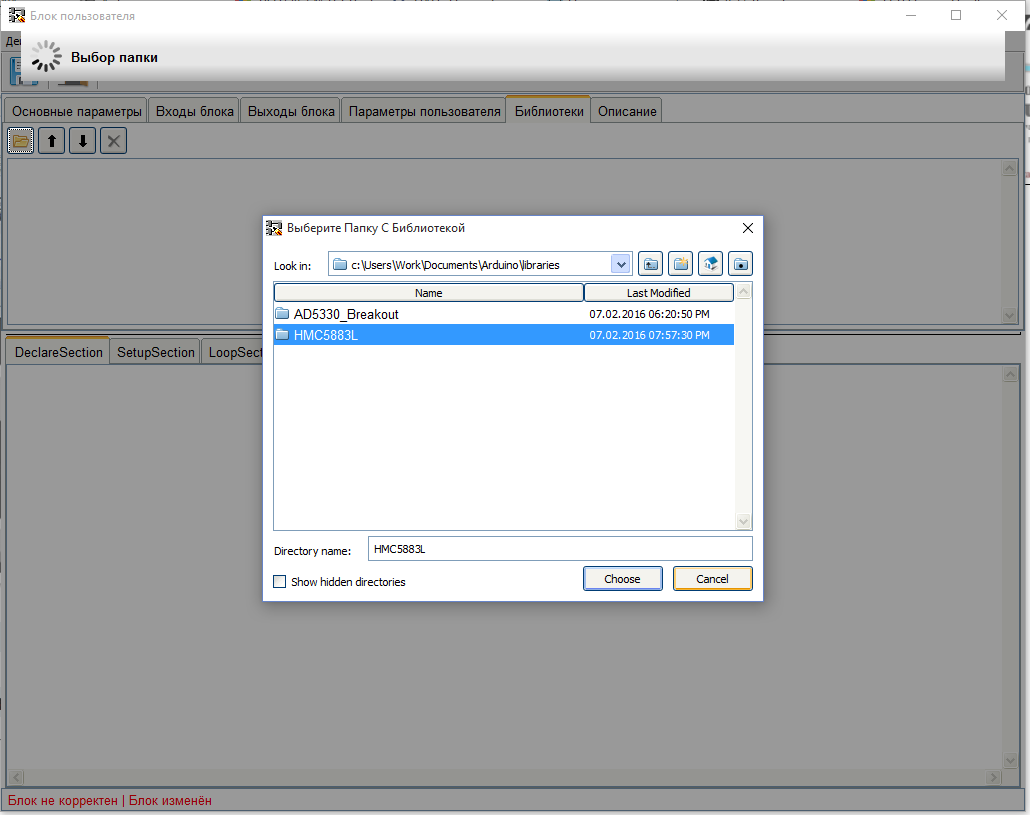

Откроется окно выбора папки с библиотекой.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 12

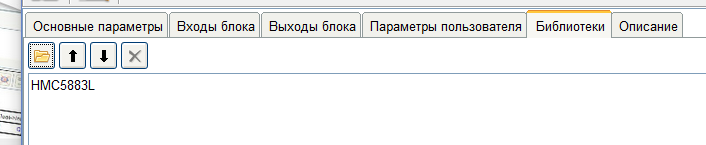

После выбора папки библиотеки она загрузится в блок, и будет отображена в списке загруженных библиотек. Возможна загрузка нескольких библиотек, если это необходимо для работы блока.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 13

При использовании блока в проекте перед компиляцией схемы программа проверит наличие в директории с библиотеками загруженных в блок библиотек, и если их нет, произведёт выгрузку недостающих.

На закладке «Описание» желательно написать, как работать с блоком, для чего он предназначен и т.д. Это описание поможет другим пользователям использовать его.

Теперь перейдём в зону кода

Первая закладка – секция «DeclareSection». На этой закладке необходимо прописать подключение необходимых библиотек, объявление переменных, массивов и структур. Заполним эту секцию, ориентируясь на пример из библиотеки.

Код секции Declare из примера.
/*
HMC5883L_Example.pde - Example sketch for integration with an HMC5883L triple axis magnetomerwe.
Copyright (C) 2011 Love Electronics (loveelectronics.co.uk)

This program is free software: you can redistribute it and/or modify
it under the terms of the version 3 GNU General Public License as
published by the Free Software Foundation.

This program is distributed in the hope that it will be useful,
but WITHOUT ANY WARRANTY; without even the implied warranty of
MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
GNU General Public License for more details.

You should have received a copy of the GNU General Public License
along with this program.  If not, see <http://www.gnu.org/licenses/>.

*/

// Reference the I2C Library
#include <Wire.h>
// Reference the HMC5883L Compass Library
#include <HMC5883L.h>

// Store our compass as a variable.
HMC5883L compass;
// Record any errors that may occur in the compass.
int error = 0;

// Out setup routine, here we will configure the microcontroller and compass.

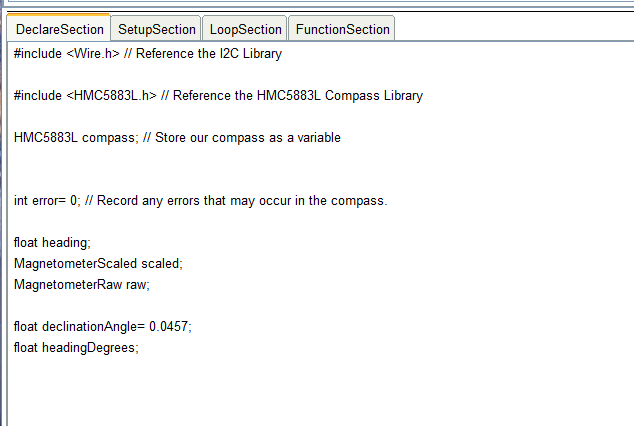

При переносе в блок убраны лишние комментарии, хотя ограничений по их применению никаких отличных от ограничений самого языка С нет. Так же добавлены некоторые переменные, которые пригодятся позже в коде. В оригинальном примере они объявлены в секции Loop. Здесь они перенесены в секцию Declare.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 14

На сегодняшний день в разделе Declare можно использовать объявления переменных любых типов, объявление массивов и структур. Корректно обрабатывается директива #define.
Нельзя использовать объявление такого вида:

typedef struct{
...
...}
test;

Его необходимо переделать в такой вид:

struct test{
...

...
};

Нельзя использовать тип extern. Это оказалась достаточно большой проблемой, и я надеюсь в ближайшее время её решить.

Теперь перейдём к секции «SetupSection». Здесь код переносится из примера практически один к одному.

Код из примера
void setup()
{
  // Initialize the serial port.
  Serial.begin(9600);

  Serial.println("Starting the I2C interface.");
  Wire.begin(); // Start the I2C interface.

  Serial.println("Constructing new HMC5883L");
  compass = HMC5883L(); // Construct a new HMC5883 compass.

  Serial.println("Setting scale to +/- 1.3 Ga");
  error = compass.SetScale(1.3); // Set the scale of the compass.
  if(error != 0) // If there is an error, print it out.
    Serial.println(compass.GetErrorText(error));

  Serial.println("Setting measurement mode to continous.");
  error = compass.SetMeasurementMode(Measurement_Continuous); // Set the measurement mode to Continuous
  if(error != 0) // If there is an error, print it out.
    Serial.println(compass.GetErrorText(error));
}

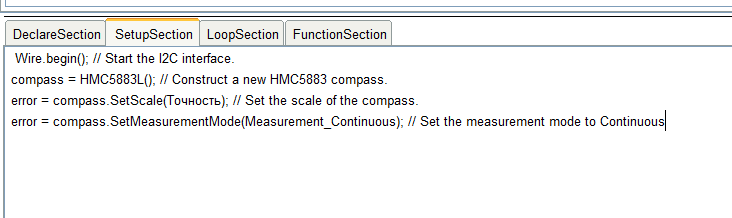

Из примера убраны заголовок секции и ограничивающие секцию скобки (при компиляции они вставляются программой). Так же убран весь диагностический вывод в компорт. Вот что получилось.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 15

Обратите внимание, что вместо параметра точности вставлено имя параметра «Точность». При компиляции блока вместо этого имени будет вставлено значение, которое ввёл пользователь.

Теперь перейдём к секции Loop.

Оригинальный код из примера библиотеки
void loop()
{
  // Retrive the raw values from the compass (not scaled).
  MagnetometerRaw raw = compass.ReadRawAxis();
  // Retrived the scaled values from the compass (scaled to the configured scale).
  MagnetometerScaled scaled = compass.ReadScaledAxis();

  // Values are accessed like so:
  int MilliGauss_OnThe_XAxis = scaled.XAxis;// (or YAxis, or ZAxis)

  // Calculate heading when the magnetometer is level, then correct for signs of axis.
  float heading = atan2(scaled.YAxis, scaled.XAxis);

  // Once you have your heading, you must then add your 'Declination Angle', which is the 'Error' of the magnetic field in your location.
  // Find yours here: http://www.magnetic-declination.com/
  // Mine is: 2” 37' W, which is 2.617 Degrees, or (which we need) 0.0456752665 radians, I will use 0.0457
  // If you cannot find your Declination, comment out these two lines, your compass will be slightly off.
  float declinationAngle = 0.0457;
  heading += declinationAngle;

  // Correct for when signs are reversed.
  if(heading < 0)
    heading += 2*PI;

  // Check for wrap due to addition of declination.
  if(heading > 2*PI)
    heading -= 2*PI;

  // Convert radians to degrees for readability.
  float headingDegrees = heading * 180/M_PI;

  // Output the data via the serial port.
  Output(raw, scaled, heading, headingDegrees);

  // Normally we would delay the application by 66ms to allow the loop
  // to run at 15Hz (default bandwidth for the HMC5883L).
  // However since we have a long serial out (104ms at 9600) we will let
  // it run at its natural speed.
  // delay(66);
}

Так же как в секции Setup убираем заголовок секции и ограничивающие скобки. Они буду вставлены в код автоматически программой. Так же убираем объявление переменных в секции Loop. В этой секции очень не желательно объявлять временные переменные, поскольку если блок будет использоваться в проекте несколько раз, то произойдёт ошибка повторного декларирования переменной.

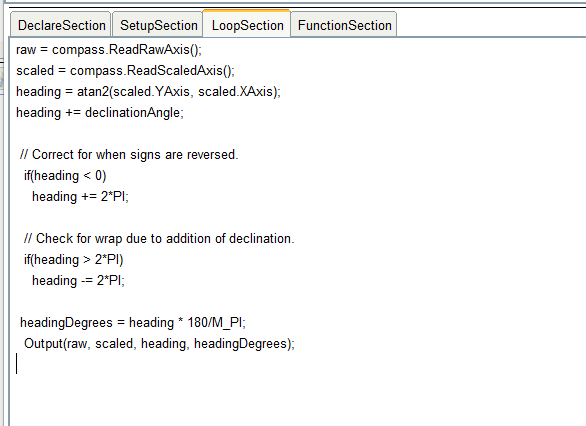

В результате получается такой код:

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 16

В конце кода мы вызываем функцию Output (raw, scaled, heading, headingDegrees). В принципе можно было обойтись без неё, но я решил оставить её для примера создания функции. Поэтому переходим на закладку «FunctionSection»
Для создания новой функции нажимаем кнопку «Добавить функцию».

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 17

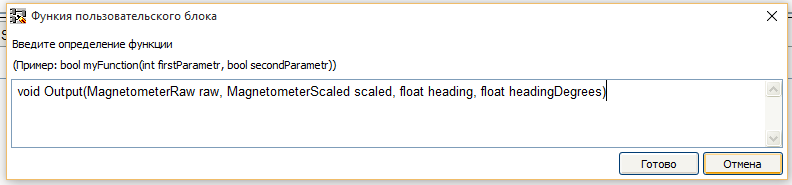

Откроется окно ввода заголовка функции, куда вводим её определение.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 18

После создания заголовка пишем код функции.

Оригинальный код функции из примера
void Output(MagnetometerRaw raw, MagnetometerScaled scaled, float heading, float headingDegrees)
{
   Serial.print("Raw:t");
   Serial.print(raw.XAxis);
   Serial.print("   ");
   Serial.print(raw.YAxis);
   Serial.print("   ");
   Serial.print(raw.ZAxis);
   Serial.print("   tScaled:t");

   Serial.print(scaled.XAxis);
   Serial.print("   ");
   Serial.print(scaled.YAxis);
   Serial.print("   ");
   Serial.print(scaled.ZAxis);

   Serial.print("   tHeading:t");
   Serial.print(heading);
   Serial.print(" Radians   t");
   Serial.print(headingDegrees);
   Serial.println(" Degrees   t");
}

Уберём все относящееся к выводу в компорт, а значения присвоим выходам блока. Ну и как обычно уберём заголовок и ограничивающие скобки. Вот что получится в результате.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 19

Работа над блоком закончена.

Небольшая фенечка при работе в редакторе блока. В любом поле кода есть возможность при помощи контекстного меню вставить название входа, выхода параметра или шаблон вызова функции.

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 20

Завершаем работу нажатием кнопки «Выход».

FLProg – Создание пользовательских блоков на языке С (Урок вне очереди) - 21

После сохранения блока его можно использовать в проекте как обычный блок.

Для самых терпеливых которые дочитали до конца — видео версия данного урока.
