Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1

в 11:00, , рубрики: .net, dsp, VST, VST .NET, VSTi, Алгоритмы, Программирование, синтез звука, Синтезатор, цифровая обработка сигналов

Занимаясь музыкальным творчеством, я часто делаю аранжировки и записи на компьютере — используя кучу всяких VST плагинов и инструментов. Стыдно признаться — я никогда не понимал, как "накручивают" звуки в синтезаторах. Программирование позволило мне написать свой синтезатор, "пропустить через себя" процесс создания звука.

Я планирую несколько статей, в которых будет пошагово рассказано, как написать свой VST плагин/инструмент: программирование осциллятора, частотного фильтра, различных эффектов и модуляции параметров. Упор будет сделан на практику, объяснение программисту простым языком, как же все это работает. Теорию (суровые выводы и доказательства) обойдем стороной (естественно, будут ссылки на статьи и книги).

Обычно плагины пишутся на C++ (кроссплатформенность, возможность эффективно реализовать алгоритмы), но я решил выбрать более подходящий для меня язык — C#; сфокусироваться на изучении самого синтезатора, алгоритмов, а не технических деталей программирования. Для создания красивого интерфейса я использовал WPF. Возможность использования архитектуры .NET дала возможность библиотека-обертка VST. NET.

Ниже представлен обзорный ролик моего простого синтезатора, полученных интересных звучаний.

Предстоит нелегкий путь, если вы готовы — добро пожаловать под кат.

Оглавление

Загадочный мир синтеза звука
Звук в цифровом виде
VST SDK
WDL-OL и JUCE
VST .NET
Моя надстройка над VST .NET
WPF UI
UI-поток

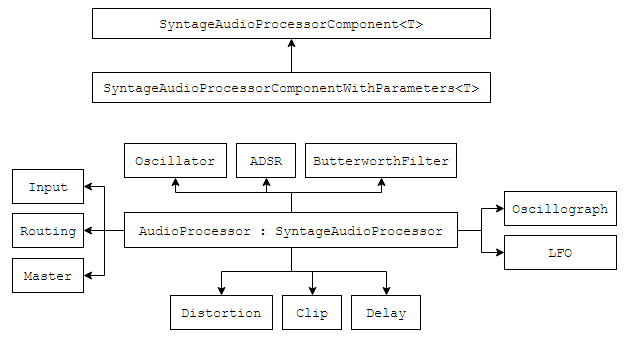

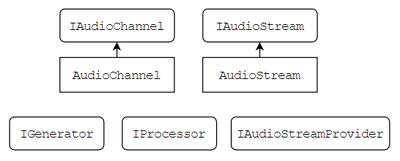

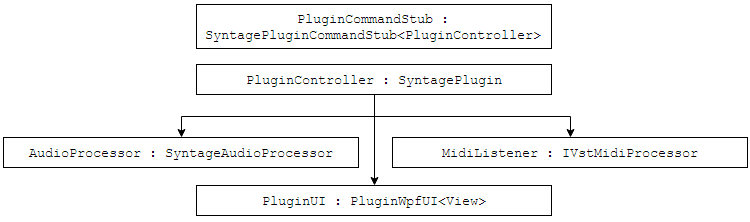

Обзор архитектуры синтезатора Syntage
Настраиваем проект для создания плагина/инструмента

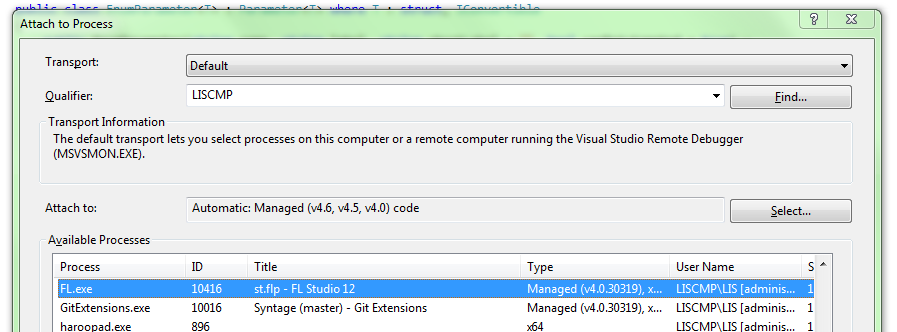

Отладка кода
Пишем простой осциллятор
Список литературы

Загадочный мир синтеза звука

Я очень люблю музыку, слушаю разные стили, играю на различных инструментах, и, конечно, сочиняю и записываю аранжировки. Когда я начинал использовать эмуляторы синтезаторов в звукозаписывающих программах (да и сейчас) я всегда перебирал кучу пресетов, искал подходящее звучание.

Перебирая пресеты одного синтезатора можно встретить как "ожидаемый" звук электронного синтезатора из детства (музыка из мультика Летучий Корабль) так и имитацию ударных, звуков, шума, даже голоса! И все это делает один синтезатор, с одними и теми же ручками параметров. Это меня всегда удивляло, хотя я понимал: каждый звук — суть конкретная настройка всех ручек.

Недавно я решил наконец-таки разобраться, каким же образом создаётся (или, правильнее сказать, синтезируется) звук, как и почему нужно крутить ручки, как видоизменяется от эффектов сигнал (визуально и на слух). И конечно же, научиться (хотя бы понять основы) самому "накручивать" звук, копировать понравившиеся мне стили. Я решил последовать одной цитате:

"Скажи мне — и я забуду, покажи мне — и я запомню, дай мне сделать — и я пойму."
Конфуций

Конечно, все подряд делать не надо (куда столько велосипедов?), но сейчас я хочу получить знания и самое главное — поделиться ими с вами.

Цель: не углубляясь в теорию, создать простой синтезатор, сделав упор на объяснение процессов с точки зрения программирования, на практике.

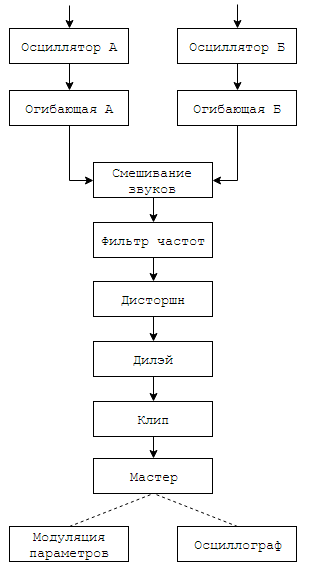

В синтезаторе будут:

Все составляющие я планирую рассмотреть в нескольких статьях. В данной будет рассмотрено программирование осциллятора.

Программировать будем на C#; UI можно писать либо на WPF, либо на Windows Forms, либо вообще обойтись без графической оболочки. Плюс выбора WPF — красивая графика, которую достаточно быстро кодить, минус — только на Windows. Владельцы других ОС — не расстраивайтесь, всё-таки цель — понять работу синтезатора (а не запилить красивый UI), тем более, код, который я буду демонстрировать, можно быстро перенести, скажем, на С++.

В главах VST SDK и WDL-OL и JUCE я расскажу про концепцию VST, ее внутреннюю реализацию; про библиотеки-надстройки, которые хорошо подойдут для разработки серьезных плагинов. В главе VST .NET я расскажу про данную библиотеку, ее минусы, мою надстройку, программирование UI.

Программирование логики синтезатора начнется с главы Пишем простой осциллятор. Если вам не интересны технические стороны написания VST плагинов, вы просто хотите прочитать про, собственно, синтез (и ничего не кодить) — милости прошу сразу к этой главе.

Исходный код написанного мной синтезатора доступен на GitHub'е.

Звук в цифровом виде

По-сути, конечная наша цель — создание звука на компьютере. Обязательно прочитайте (хотя бы, бегло) статью на хабре "Теория звука" — в ней изложены базовые знания о представлении звука на компьютере, понятия и термины.

Любой звуковой файл в компьютере в несжатом формате представляет собой массив семплов. Любой плагин, в конечном счете, принимает и обрабатывает на входе массив семлов (в зависимости от точности это будут float или double числа, либо можно работать с целыми числами). Почему я сказал массив, а не одиночный семпл? Этим я хотел подчеркнуть что обрабатывается звук в целом: если вам нужно сделать эквализацию, вы не сможете оперировать одним лишь семплом без информации о других.

Хотя, конечно, есть задачи, которым не важно знать, что вы обрабатываете — они рассматривают конкретный семпл. Например, задача — поднять уровень громкости в 2 раза. Мы можем работать с каждым семплом по-отдельности, и нам не нужно знать про остальные.

Мы будем работать с семплом как с float-числом от -1 до 1. Обычно, чтобы не говорить "значение семпла", можно сказать "амплитуда". Если амплитуда каких-то семплов будет больше 1 или меньше -1, произойдет клиппинг, этого нужно избегать.

VST SDK

VST (Virtual Studio Technology) — это технология, позволяющая писать плагины для программ обработки звука. Сейчас существует большое множество плагинов, решающих различные задачи: синтезаторы, эффекты, анализаторы звука, виртуальные инструменты и так далее.

Чтобы создавать VST плагины, компания Steinberg (некоторые ее знают по программе Cubase) выпустила VST SDK, написанный на C++. Помимо технологии (или, как еще говорят, "формата плагинов") VST, есть и другие — RTAS, AAX, тысячи их. Я выбрал VST, из-за большей известности, большого количества плагинов и инструментов (хотя, большинство известных плагинов поставляется в разных форматах).

На данный момент актуальная версия VST SDK 3.6.6, хотя многие продолжают использовать версию 2.4. Исторически складывается, что сложно найти DAW без поддержки версии 2.4, и не все поддерживают версию 3.0 и выше (например Reaper вообще с версией 3.0 и выше не работает).

VST SDK можно скачать с официального сайта.
В дальнейшем мы будем работать с библиотекой VST.NET, которая является оберткой для VST 2.4.

Если вы намерены серьезно разрабатывать плагины, и хотите использовать последнюю версию SDK, то вы можете самостоятельно изучить документацию и примеры (все можно скачать с официального сайта).

Сейчас я кратко изложу принципы VST SDK 2.4, для общего понимания работы плагина и его взаимодействия с DAW.

В Windows VST плагин версии 2.4 представляется как динамическая DLL библиотека.
Хостом мы будем называть программу, которая загружает нашу DLL. Обычно это либо программа редактирования музыки (DAW), либо простая оболочка, чтобы запускать плагин независимо от других программ (например, очень часто в виртуальных инструментах с .dll плагином поставляется .exe файл, чтобы загружать плагин как отдельную программу — пианино, синтезатор).

Дальнейшие функции, перечисления и структуры вы можете найти в скачанном VST SDK в исходниках из папки "VST3 SDKpluginterfacesvst2.x".

Библиотека должна экспортировать функцию со следующей сигнатурой:

EXPORT void* VSTPluginMain(audioMasterCallback hostCallback)

Функция принимает указатель на коллбэк, чтобы плагин мог получать необходимую ему информацию от хоста.

VstIntPtr (VSTCALLBACK *audioMasterCallback) (AEffect* effect, VstInt32 opcode, VstInt32 index, VstIntPtr value, void* ptr, float opt)

Все делается на достаточно "низком" уровне — чтобы хост понял, что от него хотят, нужно передавать номер команды через параметр opcode. Перечисление всех опкодов хардкорные C-кодеры могут найти в перечислении AudioMasterOpcodesX. Остальные параметры используются аналогичным образом.

VSTPluginMain должна вернуть указатель на структуру AEffect, которая, по-сути, и является нашим плагином: она содержит информацию о плагине и указатели на функции, которые будет вызывать хост.

Основные поля структуры AEffect:

  • Информация о плагине. Название, версия, число параметров, число программ и пресетов (читай далее), тип плагина и прочее.
  • Фунции для запроса и установки значений параметров.
  • Функции смены пресетов/программ.
  • Фунция обработки массива семплов

    void (VSTCALLBACK *AEffectProcessProc) (AEffect* effect, float** inputs, float** outputs, VstInt32 sampleFrames)

    float** — это массив каналов, каждый канал содержит одинаковое количество семплов (количество семплов в массиве зависит от звукового драйвера и его настроек). В основном встречаются плагины, обрабатывающие моно и стерео.

  • Супер-функция, подобна audioMasterCallback.

    VstIntPtr (VSTCALLBACK *AEffectDispatcherProc) (AEffect* effect, VstInt32 opcode, VstInt32 index, VstIntPtr value, void* ptr, float opt)

    Вызывается хостом, по параметру opcode определяется необходимое действие (список AEffectOpcodes). Используется, чтобы узнать дополнительную информацию о параметрах, сообщать плагину об изменениях в хосте (изменение частоты дискредитации), для взаимодействия с UI плагина.

При работе с плагином было бы очень удобно, чтобы юзер мог сохранить все настроенные ручки и переключатели. А еще круче, чтобы была их автоматизация! Например, вы можете захотеть сделать знаменитый эффект rise up — тогда вам нужно менять параметр cutoff (частота среза) эквалайзера во времени.

Чтобы хост управлял параметрами вашего плагина, в AEffect есть соответствующие функции: хост может запросить общее количество параметров, узнать или установить значение конкретного параметра, узнать название параметра, его описание, получить отображаемое значение.

Хосту все равно, какая логика у параметров в плагине. Задача хоста — сохранять, загружать, автоматизировать параметры. Хосту очень удобно воспринимать параметр, как float-число от 0 до 1 — а уж плагин пусть как хочет, так его и толкует (так и сделали большинство DAW, неофициально).

Пресеты (в терминах VST SDK — programs/программы) это коллекция конкретных значений всех параметров плагина. Хост может менять/переключать/выбирать номера пресетов, узнавать их названия, аналогично с параметрами. Банки — коллекция пресетов. Банки логически существуют только в DAW, в VST SDK есть только пресеты и программы.

Поняв идею структуры AEffect можно набросать и скомпилировать простой DLL-плагинчик.
А мы пойдем дальше, на уровень выше.

WDL-OL и JUCE

Чем плоха разработка на голом VST SDK?

  • Писать всю рутину с нуля самому?.. По-любому, кто-то уже это сделал!
  • Структуры, коллбэки… а хочется чего-то более высокоуровневого
  • Хочется кроссплатформенность, чтобы код был один
  • А что насчет UI, которое легко разрабатывать!?

На сцену выходит WDL-OL. Это C++ библиотека для создания кроссплатформенных плагинов. Поддерживаются форматы VST, VST3, Audiounit, RTAS, AAX. Удобство библиотеки состоит в том, что (при правильной настройке проекта) вы пишете один код, а при компилировании получаете свой плагин в разных форматах.

Как работать с WDL-OL хорошо описано в Martin Finke's Blog "Music & Programming", даже есть хабр статьи-переводы на русский.

WDL-OL решает, по крайней мере, первые три пункта минусов разработки на VST SDK. Все, что вам нужно — корректно настроить проект (первая статья из блога), и отнаследоваться от класса IPlug.

class MySuperPuperPlugin : public IPlug
{
public:

    explicit MyFirstPlugin(IPlugItanceInfo instanceInfo);
    virtual ~MyFirstPlugin() override;

    void ProcessDoubleReplacing(double** inputs, double** outputs, int nFrames) override;
};

Теперь с чистой совестью можно реализовать функцию ProcessDoubleReplacing, которая, по сути и является "ядром" плагина. Все заботы взял на себя класс IPlug. Если его изучать, можно быстро понять, что (в формате VST) он является оберткой структуры AEffect. Коллбэки от хоста и функции для хоста превратились в удобные виртуальные функции, с понятными названиями и адекватными списками параметров.

В WDL-OL уже есть средства для создания UI. Но как по мне, все это делается с большой болью: UI собирается в коде, все ресурсы нужно описывать в .rc файле и так далее.

Помимо WDL-OL я так же узнал про библиотеку JUCE. JUCE похожа на WDL-OL, решает все заявленные минусы разработки на VST SDK. Помимо всего прочего, она уже имеет в своем составе и UI-редактор, и кучу классов для работы с аудио данными. Я лично ее не использовал, поэтому советую прочитать о ней, хотя бы, на вики.

Если вы хотите писать серьезный плагин, тут я бы уже всерьез задумался над использованием библиотек WDL-OL или JUCE. Всю рутину они сделают за вас, а у вас же остается вся мощь языка C++ для реализации эффективных алгоритмов и кроссплатформенность — что не маловажно в мире большого количества DAW.

VST .NET

Чем же мне не угодили WDL-OL и JUCE?

  1. Моя задача — понять как программируется синтезатор, обработка аудио, эффекты, а не как собрать плагин под максимальное количество форматов и платформ. "Техническое программирование" здесь отходит на второй план (конечно, это не повод писать плохой код и не использовать ООП).
  2. Я разбалован языком C#. Опять же, этот язык, в отличие от того же C++, позволяет не думать о некоторых технических моментах.
  3. Мне нравится технология WPF в плане ее визуальных возможностей.

Страничка библиотеки — vstnet.codeplex.com, там есть исходники, бинарники, документация. Как я понял, библиотека находится в стадии почти доделал и забил заморозки (не реализованы некоторые редко используемые функции, пару лет нет изменений репозитория).

Библиотека состоит из трех ключевых сборок:

  1. Jacobi.Vst.Core.dll — содержит интерфейсы, определяющие поведения хоста и плагина, вспомогательные классы аудио, событий, MIDI. Большая часть является оберткой нативных структур, дефайнов и перечислений из VST SDK.
  2. Jacobi.Vst.Framework.dll — содержит базовые классы плагинов, реализующие интерфейсы из Jacobi.Vst.Core, позволяющие ускорить разработку плагинов и не писать все с нуля; классы для более высокоуровневого взаимодействия "хост-плагин", различные менеджеры параметров и программ, MIDI-сообщений, работы с UI.
  3. Jacobi.Vst.Interop.dll — Managed C++ обертка над VST SDK, которая позволяет соединить хост с загруженной .NET сборкой (вашим плагином).

Как можно делать .NET сборки, если хост ожидает простую динамическую DLL? А вот как: на самом деле хост грузит не вашу сборку, а скомпилированную DLL Jacobi.Vst.Interop, которая уже в свою очередь грузит ваш плагин в рамках .NET.

Используется следующая хитрость: допустим, вы разрабатываете свой плагин, и на выходе получаете .NET-сборку MyPlugin.dll. Нужно сделать так, чтобы хост вместо вашей MyPlugin.dll загрузил Jacobi.Vst.Interop.dll, а она загрузила ваш плагин. Вопрос, а как Jacobi.Vst.Interop.dll узнает откуда грузить вашу либу? Вариантов решения много. Разработчик выбрал вариант называть либу-обертку одинаковым именем с вашей либой, а затем искать .NET-сборку как "мое_имя.vstdll".

Работает все это следующим образом

  1. Вы скомпилировали и получили MyPlugin.dll
  2. Переименовываем MyPlugin.dll в MyPlugin.vstdll
  3. Копируем рядом Jacobi.Vst.Interop.dll
  4. Переименовываем Jacobi.Vst.Interop.dll на MyPlugin.dll
  5. Теперь хост будет грузить MyPlugin.dll (т.е. Jacobi.Vst.Interop обертку) а она, зная что ее имя "MyPlugin", загрузит вашу сборку MyPlugin.vstdll.

При загрузке вашей либы необходимо, чтобы в ней был класс, реализующий интерфейс IVstPluginCommandStub:

public interface IVstPluginCommandStub : IVstPluginCommands24
{
    VstPluginInfo GetPluginInfo(IVstHostCommandStub hostCmdStub);
    Configuration PluginConfiguration { get; set; }
}

VstPluginInfo содержит базовую о плагине — версия, уникальный ID плагина, число параметров и программ, число обрабатываемых каналов. PluginConfiguration нужна для вызывающей либы-обертки Jacobi.Vst.Interop.

В свою очередь, IVstPluginCommandStub реализует интерфейс IVstPluginCommands24, который содержит методы, вызываемые хостом: обработка массива (буфера) семплов, работа с параметрами, программами (пресетами), MIDI-сообщениями и так далее.

Jacobi.Vst.Framework содержит готовый удобный класс StdPluginCommandStub, реализующий IVstPluginCommandStub. Все что нужно сделать — отнаследоваться от StdPluginCommandStub и реализовать метод CreatePluginInstance(), который будет возвращать объект (instance) вашего класса-плагина, реализующего IVstPlugin.

public class PluginCommandStub : StdPluginCommandStub
{
    protected override IVstPlugin CreatePluginInstance()
    {
        return new MyPluginController();
    }
}

Опять же, есть готовый удобный класс VstPluginWithInterfaceManagerBase:

public abstract class VstPluginWithInterfaceManagerBase : PluginInterfaceManagerBase, IVstPlugin, IExtensible, IDisposable
{
    protected VstPluginWithInterfaceManagerBase(string name, VstProductInfo productInfo, VstPluginCategory category,
        VstPluginCapabilities capabilities, int initialDelay, int pluginID);

    public VstPluginCapabilities Capabilities { get; }
    public VstPluginCategory Category { get; }
    public IVstHost Host { get; }
    public int InitialDelay { get; }
    public string Name { get; }
    public int PluginID { get; }
    public VstProductInfo ProductInfo { get; }

    public event EventHandler Opened;

    public virtual void Open(IVstHost host);
    public virtual void Resume();
    public virtual void Suspend();
    protected override void Dispose(bool disposing);
    protected virtual void OnOpened();
}

Если смотреть исходный код библиотеки, можно увидеть интерфейсы, описывающие компоненты плагина, для работы с аудио, параметрами, MIDI и т.д. :

IVstPluginAudioProcessor
IVstPluginParameters
IVstPluginPrograms
IVstHostAutomation
IVstMidiProcessor

Класс VstPluginWithInterfaceManagerBase содержит виртуальные методы, возвращающие эти интерфейсы:

protected virtual IVstPluginAudioPrecisionProcessor CreateAudioPrecisionProcessor(IVstPluginAudioPrecisionProcessor instance);
protected virtual IVstPluginAudioProcessor CreateAudioProcessor(IVstPluginAudioProcessor instance);
protected virtual IVstPluginBypass CreateBypass(IVstPluginBypass instance);
protected virtual IVstPluginConnections CreateConnections(IVstPluginConnections instance);
protected virtual IVstPluginEditor CreateEditor(IVstPluginEditor instance);
protected virtual IVstMidiProcessor CreateMidiProcessor(IVstMidiProcessor instance);
protected virtual IVstPluginMidiPrograms CreateMidiPrograms(IVstPluginMidiPrograms instance);
protected virtual IVstPluginMidiSource CreateMidiSource(IVstPluginMidiSource instance);
protected virtual IVstPluginParameters CreateParameters(IVstPluginParameters instance);
protected virtual IVstPluginPersistence CreatePersistence(IVstPluginPersistence instance);
protected virtual IVstPluginProcess CreateProcess(IVstPluginProcess instance);
protected virtual IVstPluginPrograms CreatePrograms(IVstPluginPrograms instance);

Эти методы и нужно перегружать, чтобы реализовывать свою логику в кастомных классах-компонентах. Например, вы хотите обрабатывать семплы, тогда вам нужно написать класс, реализующий IVstPluginAudioProcessor, и вернуть его в методе CreateAudioProcessor.

public class MyPlugin : VstPluginWithInterfaceManagerBase
{
    ...
    protected override IVstPluginAudioProcessor CreateAudioProcessor(IVstPluginAudioProcessor instance)
    {
        return new MyAudioProcessor();
    }
    ...
}
...
public class MyAudioProcessor : VstPluginAudioProcessorBase // используем готовый класс из либы
{
    public override void Process(VstAudioBuffer[] inChannels, VstAudioBuffer[] outChannels)
    {
        // обработка семплов
    }
}

Используя различные готовые классы-компоненты можно сосредоточиться на программировании логики плагина. Хотя, вам никто не мешает реализовывать все самому, как хочется, основываясь только на интерфейсах из Jacobi.Vst.Core.

Для тех, кто уже кодит — предлагаю вам пример просто плагина, который понижает громкость на 6 дБ (для этого нужно умножить семпл на 0.5, почему — читай в статье про звук).

Пример просто плагина

using Jacobi.Vst.Core;
using Jacobi.Vst.Framework;
using Jacobi.Vst.Framework.Plugin;

namespace Plugin
{
    public class PluginCommandStub : StdPluginCommandStub
    {
        protected override IVstPlugin CreatePluginInstance()
        {
            return new MyPlugin();
        }
    }

    public class MyPlugin : VstPluginWithInterfaceManagerBase
    {
        public MyPlugin() : base(
            "MyPlugin",
            new VstProductInfo("MyPlugin", "My Company", 1000),
            VstPluginCategory.Effect,
            VstPluginCapabilities.None,
            0,
            new FourCharacterCode("TEST").ToInt32())
        {
        }

        protected override IVstPluginAudioProcessor CreateAudioProcessor(IVstPluginAudioProcessor instance)
        {
            return new AudioProcessor();
        }
    }

    public class AudioProcessor : VstPluginAudioProcessorBase
    {
        public AudioProcessor() : base(2, 2, 0) // плагин будет обрабатывать стерео
        {
        }

        public override void Process(VstAudioBuffer[] inChannels, VstAudioBuffer[] outChannels)
        {
            for (int i = 0; i < inChannels.Length; ++i)
            {
                var inChannel = inChannels[i];
                var outChannel = outChannels[i];
                for (int j = 0; j < inChannel.SampleCount; ++j)
                {
                    outChannel[j] = 0.5f * inChannel[j];
                }
            }
        }
    }
}

Моя надстройка над VST .NET

При программировании синта я столкнулся с некоторыми проблемами при использовании классов из Jacobi.Vst.Framework. Основная проблема заключалась в использовании параметров и их автоматизации.

Во первых, мне не понравилась реализация событий изменения значения; во вторых, обнаружились баги при тестировании плагина в FL Studio и Cubase. FL Studio воспринимает все параметры как float-числа от 0 до 1, даже не используя специальную функцию из VST SDK с опкодом effGetParameterProperties (функция вызывается у плагина чтобы получить дополнительную информацию о параметре). В WDL-OL реализация закомментирована с пометкой:

could implement effGetParameterProperties to group parameters, but can't find a host that supports it

Хотя, конечно же, в Cubase эта функция вызывается (Cubase — продукт компании Steinberg, которая и выпустила VST SDK).

В VST .NET этот коллбэк реализован в виде функции GetParameterProperties, возвращающей объект класса VstParameterProperties. Все равно, Cubase некорректно воспринимал и автоматизировал мои параметры.

В начале я внес правки саму библиотеку, написал автору, чтобы он дал разрешение выложить исходники в репозиторий, либо сам создал репозиторий на GitHub'е. Но внятного ответа я так и не получил, поэтому решил сделать надстройку над либой — Syntage.Framework.dll.

Помимо этого, в надстройке реализованы удобные классы для работы с UI, если вы хотите использовать WPF.

Самое время скачать исходный код моего синтезатора и скомпилировать его.

Инструкция по сборке

  1. Склонировать/скачать репозиторий.
  2. В папку "Libs/" скачать и скопировать следующие библиотеки:
    1.1 Jacobi.Vst.Core.dll, Jacobi.Vst.Framework.dll, Jacobi.Vst.Interop из папки "CLR4x86Release" линк
    1.2 CannedBytes.Midi.Message.dll из папки "_PackagesCodeRelease" линк
    1.3 NAudio.dll линк
  3. Собрать солюшн в Visual Studio в Debug.
  4. Чтобы запустить синт из студии, нужно использовать проект SimplyHost.

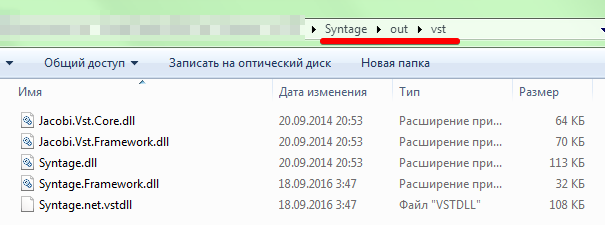

  5. Файлы плагина и зависимые библиотеки будут в папке "outvst":

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 1

Правила использования моей надстройки просты: вместо StdPluginCommandStub юзаем SyntagePluginCommandStub, а свой плагин наследуем от SyntagePlugin.

WPF UI

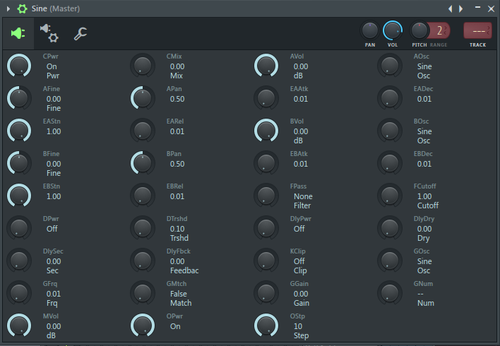

В VST плагине не обязательно должен быть графический интерфейс. Я видел много плагинов без UI (одни из них — mda). Большинство DAW (по крайней мере, Cubase и FL Studio) предоставят вам возможность управлять параметрами из сгенерированного ими UI.

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 2

Автосгенерированный UI для моего синтезатора в FL Studio

Чтобы ваш плагин был с UI, во-первых, у вас должен быть класс, реализующий IVstPluginEditor; во-вторых, нужно вернуть его инстанс в перегруженной функции CreateEditor вашего класса плагина (наследник SyntagePlugin).

Я написал класс PluginWpfUI<T>, который непосредственно владеет WPF-окном. Здесь T — это тип вашего UserControl, являющийся "главной формой" UI. PluginWpfUI<T> имеет 3 виртуальных метода, которые вы можете перегружать для реализации своей логики:

  • public virtual void Open(IntPtr hWnd) — вызывается при каждом открытии UI плагина
  • public virtual void Close() — вызывается при каждом закрытии UI плагина
  • public virtual void ProcessIdle() — вызывается несколько раз в секунду из UI-потока, для обработки кастомной логики (базовая реализация пустая)

В своем синтезаторе Syntage я написал пару контролов — слайдер, крутилка (knob), клавиатура пианино — если вы хотите, можете их скопировать и использовать.

UI-поток (thread)

Я тестировал синтезатор в FL Studio и Cubase 5 и уверен, что, в других DAW будет тоже самое: UI плагина обрабатывается отдельным потоком. А это значит, что логики аудио и UI обрабатывается в независимых потоках. Это влечет все проблемы, или, последствия такого подхода: доступ к данным из разных потоков, критические данные, доступ к UI из другого потока...

Для облегчения решения проблем я написал класс UIThread, который, по сути, является очередью команд. Если вы в какой-то момент хотите что-то сообщить/поменять/сделать в UI, а текущий код работает не в UI-потоке, то вы можете поставить на выполнение в очередь необходимую функцию:

UIThread.Instance.InvokeUIAction(() => Control.Oscilloscope.Update());

Здесь в очередь команд помещается анонимный метод, обновляющий нужные данные. При вызове ProcessIdle все накопившиеся в очереди команды будут выполнены.

UIThread не решает всех проблем. При программировании осциллографа необходимо было обновлять UI по массиву семплов, который обрабатывался в другом потоке. Пришлось использовать мьютексы.

Обзор архитектуры синтезатора Syntage

При написании синтезатора активно использовалось ООП; предлагаю вам познакомиться с получившейся архитектурой и использовать мой код. Вы можете сделать все по-своему, но в этих статьях придется терпеть мое видение)

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 3

Класс PluginCommandStub нужен только чтобы создать и вернуть объект класса PluginController. PluginController предоставляет информацию о плагине, так же создает и владеет следующими компонентами:

  • AudioProcessor — класс со всей логикой обработки аудио данных
  • MidiListener — класс для обработки MIDI-сообщений (из Syntage.Framework)
  • PluginUI (наследник PluginWpfUI<View>) — класс, управляющий графическим интерфейсом синтезатора, главная форма — это UserControl "View".

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 4

Чтобы обрабатывать аудиоданные есть интерфейсы IAudioChannel и IAudioStream. IAudioChannel предоставляет прямой доступ к массиву/буферу семплов (double[] Samples). IAudioStream содержит массив каналов.

Представленные интерфейсы содержат удобные методы обработки всех семплов и каналов "скопом": микширование каналов и потоков, применение метода к каждому семплу в отдельности и так далее.

Для интерфейсов IAudioChannel и IAudioStream написаны реализации AudioChannel и AudioStream. Здесь важно запомнить следующую вещь: нельзя хранить ссылки на AudioStream и AudioChannel, если они являются внешними данными в функции. Суть в том, что размеры буферов могут меняться по ходу работы плагина, буферы постоянно переиспользуются — не выгодно постоянно перевыделять и копировать память. Если вам необходимо сохранить буфер для дальнейшего использования (уж не знаю, зачем) — копируйте его в свой буфер.

IAudioStreamProvider является владельцем аудиопотоков, можно попросить создать поток функцией CreateAudioStream и вернуть поток для его удаления функцией ReleaseAudioStream.

В каждый момент времени длина (длина массива семплов) всех аудиопотоков и каналов одинакова, технически она определяется хостом. В коде ее можно получить либо у самого IAudioChannel или IAudioStream (свойство Length), так же у "хозяина" IAudioStreamProvider (свойство CurrentStreamLenght).

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 5

Класс AudioProcessor является "ядром" синтезатора — в нем-то и происходит синтез звука. Класс является наследником SyntageAudioProcessor, который, в свою очередь, реализует следующие интерфейсы:

  • VstPluginAudioProcessorBase — чтобы обрабатывать буфер семплов (метод Process)
  • IVstPluginBypass — чтобы отключать логику синтезатора, если плагин находится в режиме Bypass
  • IAudioStreamProvider — чтобы предоставлять аудиопотоки для генераторов

Синтез звука проходит длинную цепочку обработки: создание простой волны в осцилляторах, микширование звука с разных осцилляторов, последовательная обработка в эффектах. Логика создания и обработки звука была разделена на классы-компоненты для AudioProcessor. Каждый компонент является наследником класса SyntageAudioProcessorComponentWithParameters<T> — содержит ссылку на AudioProcessor и возможность создавать параметры.

В синтезаторе представлены следующие компоненты:

  • Input — обрабатывает сообщения о нажатии нот (MIDI-сообщения и нажатия из UI)
  • Oscillator — осциллятор
  • ADSR — огибающая сигнала
  • ButterworthFilter — фильтр частот
  • Distortion — эффект дисторшн
  • Delay — эффект эхо/дилей
  • Clip — ограничивает значение всех семплов от -1 до 1.
  • LFO — модулирование параметров (обычно в синтезаторах модуляция осуществляется с использованием Low Frequency Oscillator — генератора низких частот)
  • Master — мастер-обработка (финальная обработка) сигнала. В данном случае содержит ручку главной громкости.
  • Oscillograph — осциллограф
  • Routing — содержит в себе цепочку логики обработки звука

Все этапы создания звука вы можете найти в функции Routing.Process и на следующей схеме:

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 6

Звук одновременно создается на двух одинаковых осцилляторах (юзер может по-разному настроить их параметры). Для каждого осциллятора его звук проходит через огибающую. Два звука смешиваются в один, он проходит через фильтр частот, идет в эффект дисторшн, дилэй и клип. В мастере регулируется результирующая громкость звука. После мастера звук больше не модифицируется, но передается в осциллограф и блок LFO-модуляции (нужно для их внутренней логики).

Далее будет рассмотрено программирование логики класса Oscillator, а в следующих статьях будут рассмотрены другие классы-компоненты.

Чтобы использовать параметры, можно использовать абстрактный класс Parameter<T>, либо готовые реализации: EnumParameter, IntegerParameter, RealParameter и другие. Здесь важно понимать, что у параметра есть текущее значение Value типа T, и float-значение RealValue — отображающее обычное значение в отрезок [0,1] (нужно для работы с UI и хостом).

Настраиваем проект для создания плагина/инструмента

Наконец-то! Сейчас мы будем создавать плагин. Кодим мы на C#, и работаем в Visual Studio.
Создаем обычную .NET Class Library, и импортируем ссылки на Jacobi.Vst.Core.dll и Jacobi.Vst.Framework.dll, Syntage.Framework.dll.

Настроим копирование и переименование файлов при успешной компиляции проекта (зачем это нужно было написано в главе VST .NET).

Предлагаю вам использовать следующий скрипт (его нужно прописать в Project → Properties → Build Events → Post-build event command line, выполнение скрипта поставьте на On successful build):

if not exist "$(TargetDir)vst" mkdir "$(TargetDir)vst"
copy "$(TargetDir)$(TargetFileName)" "$(TargetDir)vst$(TargetName).net.vstdll"
copy "$(TargetDir)Syntage.Framework.dll" "$(TargetDir)vstSyntage.Framework.dll"
copy "$(TargetDir)Jacobi.Vst.Interop.dll" "$(TargetDir)vst$(TargetName).dll"
copy "$(TargetDir)Jacobi.Vst.Core.dll" "$(TargetDir)vstJacobi.Vst.Core.dll"
copy "$(TargetDir)Jacobi.Vst.Framework.dll" "$(TargetDir)vstJacobi.Vst.Framework.dll"

Отладка кода

В файле моего проекта Syntage вы найдете сборку SimplyHost. Это простой хост, который на старте загружает плагин с расширением ".vstdll" (файл ищется рядом с .exe или в дочерних папках). Рекомендую вам скопировать его к себе в проект — тогда вы без проблем сразу сможете отлаживать свой плагин.

Вы так же можете использовать другие хосты для отладки, но сделать это будет уже сложнее. Когда я тестировал синтезатор, я использовал две DAW: FL Studio 12 и Cubase 5. Если в FL Studio загрузить плагин, можно из Visual Studio приконнектиться к процессу FL Studio (Debug → Attach To Process). Это не всегда работает, нужно быть очень внимательным: загружаемая .dll должна соответствовать вашему коду в студии (пересоберите проект перед отладкой); коннектиться к процессу можно только после загрузки вашего плагина в DAW.

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 7

Пишем простой осциллятор

Я надеюсь, что вы прочитали главу "Обзор архитектуры синтезатора Syntage" — я буду объяснять все в терминах своей архитектуры.

Самый простой звук — это чистый тон (синусоидальный сигнал, синус) определенной частоты. В природе вы вряд ли сможете услышать чистый тон. В жизни же можно услышать чистые тона в какой-нибудь электронике (и то, уверенности мало). Фурье сказал, что любой звук можно представить как одновременное звучание тонов разной частоты и громкости. Окраска звука характеризуется тембром — грубо говоря, описанием соотношения тонов в этом звуке (спектром).

Мы пойдем схожим путем — будем генерировать простой сигнал, а затем воздействовать на него и менять с помощью эффектов.

Какие выбрать "простые" сигналы? Очевидно, сигналы, спектр которых известен и хорошо изучен, которые легко обрабатывать. Возьмем четыре знаменитые типа сигналов:

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 8

Периоды четырех типов сигналов: синус, треугольник, импульс/квадрат, пила.

Чтобы синтезировать звуки, вы должны четко представлять себе исходное звучание этих простых сигналов.

Синус имеет глухое и тихое звучание, остальные же — "острое" и громкое. Это связано с тем, что, в отличие от синуса, другие сигналы содержат большое количество других тонов (гармоник) в спектре.

Наш генерируемый сигнал будет характеризоваться двумя параметрами: типом волны и частотой.
На графике изображены периоды нужных нам волн. Заметьте, что все волны представлены в интервале от 0 до 1. Это очень удобно, так как позволяет одинаково запрограммировать расчет значений. Такой подход позволяет задать произвольную форму сигнала, я даже видел синтезаторы, где можно вручную его нарисовать.

По представленным картинкам напишем вспомогательный класс WaveGenerator, с методом GetTableSample, который будет возвращать значение амплитуды сигнала в зависимости от типа волны и времени (время должно быть в пределах от 0 до 1).

Добавим так же в тип волны белый шум — он полезен в синтезе нестандартных звуков. Белый шум характеризуется тем, что спектральные составляющие равномерно распределены по всему диапазону частот. Функция NextDouble стандартного класса Random имеет равномерное распределение — таким образом, мы можем считать, что каждый сгенерированный семпл относится к некоторой гармонике. Соответственно, мы будем выбирать гармоники равномерно, получая белый шум. Нужно лишь сделать отображение результата функции из интервала [0,1] в интервал минимального и максимального значения амплитуды [-1,1].

public static class WaveGenerator
{
    public enum EOscillatorType
    {
        Sine,
        Triangle,
        Square,
        Saw,
        Noise
    }

    private static readonly Random _random = new Random();

    public static double GetTableSample(EOscillatorType oscillatorType, double t)
    {
        switch (oscillatorType)
        {
            case EOscillatorType.Sine:
                return Math.Sin(DSPFunctions.Pi2 * t);

            case EOscillatorType.Triangle:
                if (t < 0.25) return 4 * t;
                if (t < 0.75) return 2 - 4 * t;
                return 4 * (t - 1);

            case EOscillatorType.Square:
                return (t < 0.5f) ? 1 : -1;

            case EOscillatorType.Saw:
                return 2 * t - 1;

            case EOscillatorType.Noise:
                return _random.NextDouble() * 2 - 1;

            default:
                throw new ArgumentOutOfRangeException();
        }
    }
}

Теперь, пишем класс Oscillator, который будет наследником SyntageAudioProcessorComponentWithParameters<AudioProcessor>. В осцилляторе рождается звук, поэтому класс будет реализовывать интерфейс IGenerator, а именно функцию

IAudioStream Generate();

Необходимо запросить у IAudioStreamProvider (для нас это будет родительский AudioProcessor) аудиопоток, и в каждом вызове функции Generate заполнять его сгенерированными семплами.

Пока что у нашего осциллятора будет два параметра:

  • Тип волны — WaveGenerator.EOscillatorType, используем класс EnumParameter из Syntage.Framework
  • Частота сигнала — слышимый диапазон от 20 до 20000 Гц, используем класс FrequencyParameter из Syntage.Framework

Оформим все вышесказанное:

public class Oscillator : SyntageAudioProcessorComponentWithParameters<AudioProcessor>, IGenerator
{
    private readonly IAudioStream _stream; // поток, куда будем генерировать семплы
    private double _time;

    public EnumParameter<WaveGenerator.EOscillatorType> OscillatorType { get; private set; }
    public RealParameter Frequency { get; private set; }

    public Oscillator(AudioProcessor audioProcessor) :
        base(audioProcessor)
    {
        _stream = Processor.CreateAudioStream(); // запрашиваем поток
    }

    public override IEnumerable<Parameter> CreateParameters(string parameterPrefix)
    {
        OscillatorType = new EnumParameter<WaveGenerator.EOscillatorType>(parameterPrefix + "Osc", "Oscillator Type", "Osc", false);
        Frequency = new FrequencyParameter(parameterPrefix + "Frq", "Oscillator Frequency", "Hz");

        return new List<Parameter> { OscillatorType, Frequency };
    }

    public IAudioStream Generate()
    {
        _stream.Clear(); // очищаем все, что было раньше

        GenerateToneToStream(); // самое интересное

        return _stream;
    }
}

Осталось написать функцию GenerateToneToStream.

Каждый раз когда мы будем генерировать семплы сигнала, мы должны помнить о двух значениях:

  • длина текущего буфера
  • частота дискретизации

Оба параметра могут меняться во время работы плагина, поэтому не советую каким-либо образом их кешировать. Каждый вызов функции Generate() на вход плагину подается буфер конечной длины (длина определяется хостом, по времени она достаточно короткая) — звук генерируется "порциями". Мы должны запоминать, сколько времени прошло с момента начала генерирования волны, чтобы звук был "непрерывным". Пока что звук будем генерировать с момента старта плагина. Синхронизировать звук с нажатием клавиши будем в следующей статье.

Семплы генерируются в цикле от 0 до [длина текущего буфера].

Частота дискретизации — число семплов в секунду. Время, которое проходит от начала одного семпла до другого равно timeDelta = 1/SampleRate. При частоте дискретизации 44100 Гц это очень маленькое время — 0.00002267573 секунды.

Теперь мы можем знать, сколько времени в секундах прошло с момента старта до текущего семпла — заведем переменную _time и будем прибавлять к ней timeDelta каждую итерацию цикла.

Чтобы воспользоваться функцией WaveGenerator.GetTableSample нужно знать относительное время от 0 до 1, где 1 — период волны. Зная нужную частоты волны, мы знаем и ее период — значение, обратное частоте.

Нужное относительное время мы можем получить как дробную часть деления прошедшего времени на период волны.

Пример: мы генерируем синус со знаменитой частотой 440 Гц. Из частоты находим период синуса: 1/440 = 0.00227272727 секунды.
Частота дискретизации 44100 Гц.
Рассчитаем 44150-й семпл, если на нулевом семпле время равнялось нулю.
На 44150-м семпле прошло 44150/44100 = 1.00113378685 секунд.
Смотрим, сколько это в периодах — 1.00113378685/0.00227272727 = 440.498866743.
Отбрасываем целую часть — 0.498866743. Именно это значение и нужно передать в функцию WaveGenerator.GetTableSample.

Если записать все символьно, получим:

Программирование&Музыка: понимаем и пишем VSTi синтезатор на C# WPF. Часть 1 - 9

Оформим выкладки в виде отдельной функции WaveGenerator.GenerateNextSample и запишем итоговую функцию GenerateToneToStream.

public static double GenerateNextSample(EOscillatorType oscillatorType, double frequency, double time)
{
    var ph = time * frequency;
    ph -= (int)ph; // реализация frac вычитанием целой части

    return GetTableSample(oscillatorType, ph);
}
...
private void GenerateToneToStream()
{
    var count = Processor.CurrentStreamLenght; // сколько семплов нужо сгенерировать
    double timeDelta = 1.0 / Processor.SampleRate; // столько времени разделяет два соседних семпла

    // кешируем ссылки на каналы, чтобы было меньше обращений в цикле
    var leftChannel = _stream.Channels[0];
    var rightChannel = _stream.Channels[1];

    for (int i = 0; i < count; ++i)
    {
        // Frequency и OscillatorType лучше не кешировать - это параметры плагина и
        // они могут меняться
        var frequency = DSPFunctions.GetNoteFrequency(Frequency.Value);
        var sample = WaveGenerator.GenerateNextSample(OscillatorType.Value, frequency, _time);

        leftChannel.Samples[i] = sample;
        rightChannel.Samples[i] = sample;

        _time += timeDelta;
    }
}

Обычно, в параметры осциллятора добавляют следующие:

  • Громкость
  • Подстройка (Fine) — изменение частоты генерируемой волны в большую или меньшую сторону. Можно получить эффект, похожий на wah-wah если модулировать этот параметр. Если генераторов много и они смешиваются, можно делать расстройку генераторов друг относительно друга.
  • Панировка/Стерео (Pan/Panning/Stereo) отношение громкостей сигнала в левом и правом ухе.

Данные параметры есть в реализованном мною синтезаторе — вы можете самостоятельно их реализовать.

Осталось реализовать классы AudioProcessor (будет создавать осциллятор и вызывать у него метод Generate) и PluginController (создает AudioProcessor).
Посмотрите реализацию данных классов в моем коде Syntage. На текущем этапе AudioProcessor нужен, чтобы:

  • Создать осциллятор
  • Заполнить параметры (вызвать функцию CreateParameters)
  • В функции обработки буфера семплов вызывать метод Generte у осциллятора

Простая реализация перечисленных классов, для ленивых

public class PluginCommandStub : SyntagePluginCommandStub<PluginController>
{
    protected override IVstPlugin CreatePluginInstance()
    {
        return new PluginController();
    }
}
...
public class PluginController : SyntagePlugin
{
    public AudioProcessor AudioProcessor { get; }

    public PluginController() : base(
        "MyPlugin",
        new VstProductInfo("MyPlugin", "TestCompany", 1000),
        VstPluginCategory.Synth,
        VstPluginCapabilities.None,
        0,
        new FourCharacterCode("TEST").ToInt32())
    {
        AudioProcessor = new AudioProcessor(this);

        ParametersManager.SetParameters(AudioProcessor.CreateParameters());
        ParametersManager.CreateAndSetDefaultProgram();
    }

    protected override IVstPluginAudioProcessor CreateAudioProcessor(IVstPluginAudioProcessor instance)
    {
        return AudioProcessor;
    }
}
...
public class AudioProcessor : SyntageAudioProcessor
{
    private readonly AudioStream _mainStream;

    public readonly PluginController PluginController;

    public Oscillator Oscillator { get; }

    public AudioProcessor(PluginController pluginController) :
        base(0, 2, 0) // у нас синт, на вход он не принимает данные, а только генерирует стерео-сигнал
    {
        _mainStream = (AudioStream)CreateAudioStream();

        PluginController = pluginController;

        Oscillator = new Oscillator(this);
    }

    public override IEnumerable<Parameter> CreateParameters()
    {
        var parameters = new List<Parameter>();

        parameters.AddRange(Oscillator.CreateParameters("O"));

        return parameters;
    }

    public override void Process(VstAudioBuffer[] inChannels, VstAudioBuffer[] outChannels)
    {
        base.Process(inChannels, outChannels);

        // генерируем семплы
        var stream = Oscillator.Generate();

        // копируем полученный stream в _mainStream
        _mainStream.Mix(stream, 1, _mainStream, 0);

        // отправляем результат
        _mainStream.WriteToVstOut(outChannels);
    }
}

В следующей статье я расскажу как написать ADSR-огибающую.

Удачи в программировании!

P.S. В заголовке я писал что занимаюсь музыкой — если кому то интересно, можете послушать мою музыку, и в частности записанный diy-альбом.

Список литературы

  1. Теория звука. Что нужно знать о звуке, чтобы с ним работать. Опыт Яндекс.Музыки.
  2. Марпл-мл. С. Л. Цифровой спектральный анализ и его приложения.
  3. Айфичер Э., Джервис Б. — Цифровая обработка сигналов. Практический подход.
  4. Martin Finke's Blog "Music & Programming" цикл статей по созданию синта от и до на C++, используя библиотеку WDL-OL.
  5. Хабр-переводы Martin Finke's Blog
  6. Модульные аналоговые синтезаторы (большая хабр-статья затрагивающая вопросы синтеза звука, обзора аналоговых синтезаторов и их составляющих).

Автор: lis355

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
