Julia и клеточные автоматы

в 5:37, , рубрики: Julia, Алгоритмы, анимации, визуализация данных, картиночки, клеточные автоматы, машина Тьюринга, муравей лэнгтона, отличное занятие на выходные, Программирование, тьюринг-полнота

Julia и клеточные автоматы - 1

Сегодня мы отправимся в красочное путешествие по миру клеточных автоматов, попутно изучая некоторые хитрые приемы их реализации, а также попытаемся понять, что скрывается за этой красотой — любопытная игра для праздного ума или глубокая философская концепция, находящая отклики во многих моделях.

Для практики и лучшего понимания следует попытаться самому реализовать приведенные ниже алгоритмы. Ну а если лень, или просто из интереса, можно поиграться с различными имплементациями:

  • Golly — небольшая программка использующая оптимальнейшие методы для моделирования клеточных автоматов с различными правилами и сетками. В комплекте есть база шаблонов и предустановок.
  • Lenia — набор инструментов для изучения непрерывного варианта "жизни".
  • Онлайн симулятор для муравья Лэнгтона. Особо примечательна возможность выбора триангулярной сетки, в которой стандартные правила ведут себя как генератор пиксельных космических кораблей

Julia и клеточные автоматы - 2

Одномерный случай

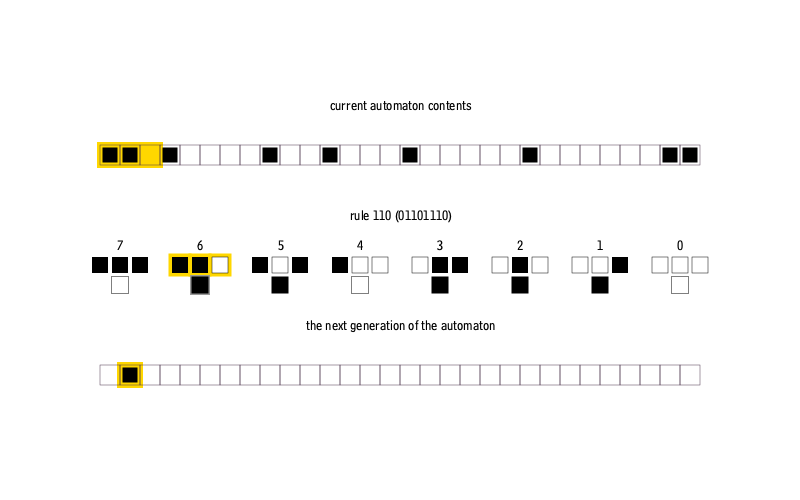

Одномерный клеточный автомат представляет с собой отрезок разбитый на равные части — ячейки. Каждая ячейка может принимать одно из двух состояний, условно 0 или 1, черный или белый, живой или мертвый и т. д. Состояние каждой ячейки меняется по определенному правилу, учитывающему состояние соседей. Если принимать во внимание только ближайших соседей, то мы получим комбинацию из восьми состояний искомой ячейки и пары соседей. Каждой из этих комбинаций можно поставить в соответствие одно новое состояние для искомой ячейки, из чего следует общее количество правил равное 256 (количество 8-битных слов).

Julia и клеточные автоматы - 3

Чтобы надежно закрепить образ в своей нейросети, реализуем функцию визуализирующую одномерные клеточные автоматы.

Для начала следует установить и подгрузить все необходимые пакеты:

Код

using Pkg
pkgs = ["Images", "ColorSchemes", "FFTW"]

for p in pkgs
    Pkg.add(p)
end

using Images, ColorSchemes, FFTW, LinearAlgebra: kron
using Random: bitrand
cd("C:\Users\User\Desktop\Mycop")

Правила для одномерных клеточных автоматов выражают числами от 0 до 255 (десятичные представления восьмибитных слов). Значит наша функция должна уметь представлять номер правила в двоичном виде, и составлять для него паттерн. Затем, при наивной реализации, происходит проход по всем ячейкам с заменой состояний:

Код

# размеры, правило, множитель для масштаба картинки
function cellauto( n::Int64, m::Int64, rule::Int64, s::Int64 = 1 )

    ptrn = digits(Bool, rule, base = 2, pad = 8)
    bt = [ bitstring(i)[end-2:end] for i = 0:7 ]
    d = Dict( bt[i] => ptrn[i] for i = 1:8 ) # словарь

    M = falses(n,m)
    M[1,m ÷ 2] = true
    #M[1,:] .= bitrand(m)
    for i = 1:n-1, j = 2:m-1
        key = "$(M[i, j-1]*1)$(M[i, j]*1)$(M[i, j+1]*1)"
        M[i+1,j] = d[key]
    end
    kron(M, ones(Int,s,s) ) # произведение Кронекера
end

M0 = cellauto(100, 200, 30, 4)
Gray.( M0 )

Julia и клеточные автоматы - 4

Это правило 30, одно из любимых Стивена Вольфрама. Он, кстати, назначил денежные призы за решения задач связанных с этим правилом. Действительно, в этом что-то есть: периодичность граничащая с хаосом, плюс спонтанное зарождение упорядоченных структур… Но лично меня зацепили треугольники Серпинского, которые часто встречаются здесь и там. А для одномерных КА они довольно частое явление:

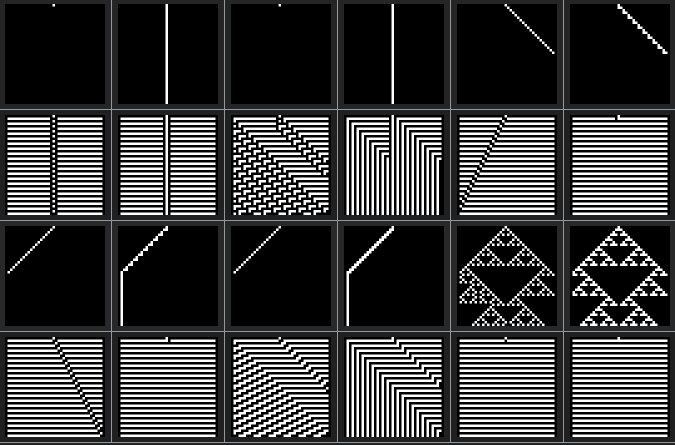

Arr = cellauto.(40, 40, [0:23;], 2);
Imgs = [ Gray.(a) for a in Arr ]
reshape(Imgs, 4,6)

Julia и клеточные автоматы - 5

В кругах и в цвете

Приверженцам объектно ориентированного программирования можно предложить вариант, где клеточный автомат выполнен в виде структуры. В этом случае будет удобно реализовать варьирование цвета и даже круглые поля:

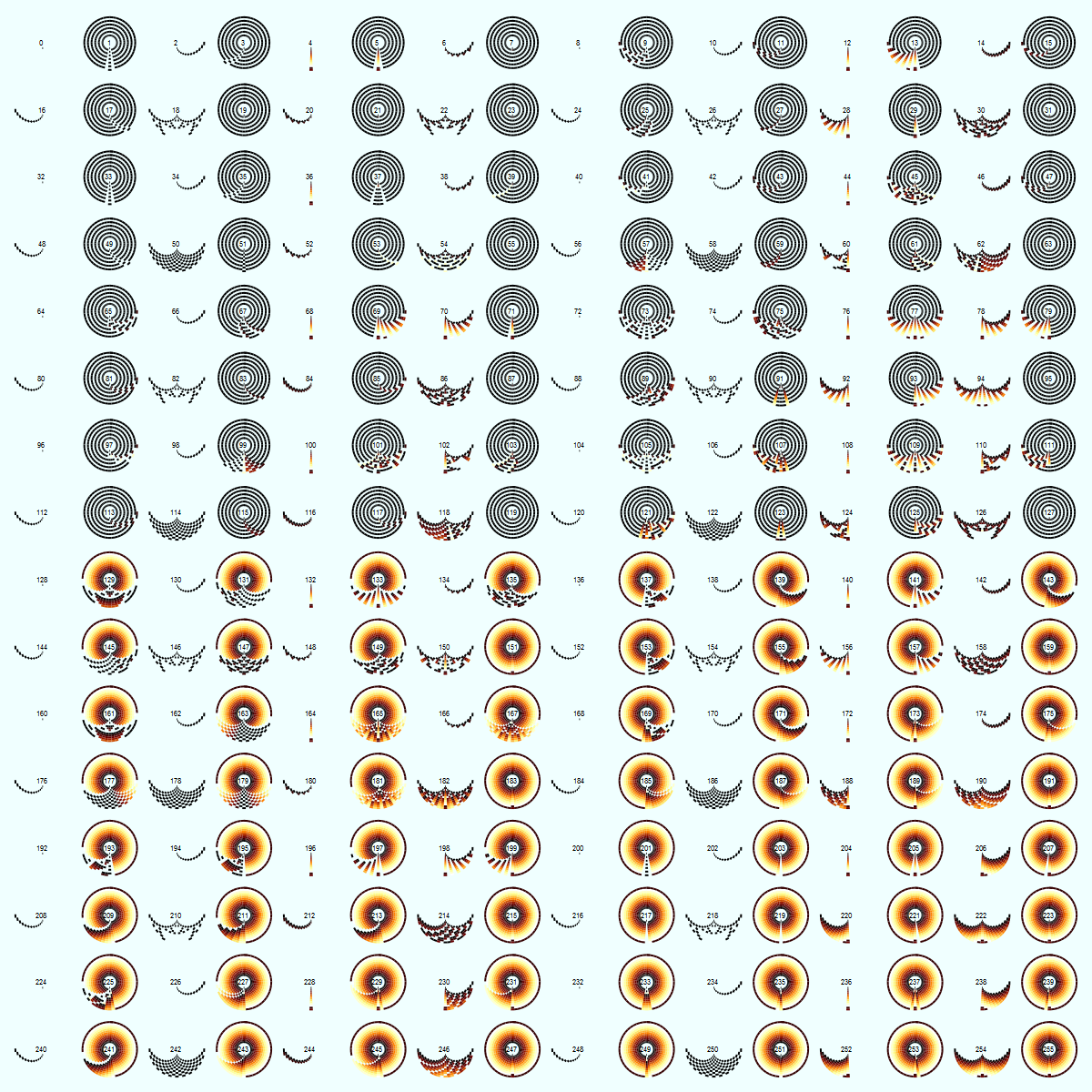

Julia и клеточные автоматы - 6

Julia и клеточные автоматы - 7

Визуализация выполнена с помощью пакета Luxor, который мы разбирали ранее.

Игра в жизнь

"Жизнь" Конвея — самый популярный из двумерных (да и трехмерных) клеточных автоматов. Эта модель отдаленно напоминает копошение бактерий в чашке Петри, и обладая Тьюринг полнотой, может послужить основой для чего угодно: моделирования мышления, компьютеров (архитектуры тетриса) и самой себя.

Julia и клеточные автоматы - 8
играбельно

Множество энтузиастов находят все новые структуры: осцилляторы, глайдеры, корабли (на гусеничном ходу!) и фабрики. То есть, вся прелесть здесь заключается в том, что на основе простых правил можно создавать сложные структуры, откуда возникает соблазн попытаться распространить данную модель на фундаментальные законы Естества. В частности С. Вольфрам балует нас подобными высказываниями. Вопрос, на сколько это правдоподобно и, главное, полезно, всегда вызывает споры, так что, не будем на нем заостряться. Лучше реализуем "Жизнь" использующую преобразования Фурье.

Жизнь без Фурье и не жизнь вовсе

Тем, кто занимался обработкой изображений, работа с БПФ в таком аспекте должна быть знакома. Остальным можно посоветовать попробовать заняться обработкой изображений, так как это очень интересно, и снабдит вас полезными абстракциями для понимания линейной алгебры.

За основу использовался алгоритм из хабровской статьи

Код

function makefilter(N::Int64)
    filter = zeros(Complex, N, N);
    IDX(x, y) = ( (x + N) % N ) + ( (y+N) % N ) * N + 1
        filter[IDX(-1, -1)] = 1. ;
        filter[IDX( 0, -1)] = 1. ;
        filter[IDX( 1, -1)] = 1. ;
        filter[IDX(-1,  0)] = 1. ;
        filter[IDX( 1,  0)] = 1. ;
        filter[IDX(-1,  1)] = 1. ;
        filter[IDX( 0,  1)] = 1. ;
        filter[IDX( 1,  1)] = 1. ;

    return fft( real.(filter) )
end

function fftlife(N = 16, steps = 100, dx = 0, glider = true)

    if glider
        state = falses(N, N)
        state[4,5] = state[5,6] = state[6,6] = true
        state[6,5] = state[6,4] = true
    else
        state = bitrand(N, N)
    end

    filter = makefilter(N)

    for i in 1:steps
        tmp = fft( real.(state) ) # forward
        tmp .*= filter

        summ = ifft(tmp) # reverse

        for i in eachindex(state)
            t = round( Int, real(summ[i]) ) >> dx
            state[i] = ( state[i] ? t == 2 || t == 3 : t == 3 )
        end
        save("KonLife_$(N)x$(N)_$i.png", kron( Gray.(state), ones(8,8) ) )
    end

end

fftlife(16, 60)

Julia и клеточные автоматы - 9

Приятные бонусы этого подхода — это сравнительно быстрая отработка БПФ в силу его отполированности, и закольцованность граничных условий (действо происходит как бы на поверхности тора). Собственно, теперь можно обобщить "жизнь" непрерывным случаем.

Гладкая жизнь

Вот так в общем виде выглядит модель:

$ frac{df(x,t)}{dt}=Sleft(N(x,t),M(x,t) right ) - f(x,t) \ \ S(n,m)=sigma_nleft(sigma_m(b_1, b_2), sigma_m(d_1,d_2)right)\ M(x,t)=frac{1}{pi h^2} intlimits_{0le |y| le h} f(x-y, t) dy \ N(x,t)=frac{1}{8pi h^2} intlimits_{0le |y| le 3h} f(x-y, t) dy $

Состояние теперь описывается не 1 и 0, а сигмоидой, соседи учитываются в некотором радиусе, а еще понадобится решать дифуры.

Код

Начальные условия

function clamp(x)
    y = copy(x)
    y[x.>1] .= 1
    y[x.<0] .= 0
    y
end

function func_linear(X, a, b)
    Y = [ (x-a + 0.5b)/b for x in X ]

    Y[X.<a-0.5b] .= 0
    Y[X.>a+0.5b] .= 1
    return Y
end

function splat!(aa, ny, nx, ra)
    x = round(Int, rand()*nx ) + 1
    y = round(Int, rand()*ny ) + 1
    c = rand() > 0.5

    for dx = -ra:ra, dy = -ra:ra
        ix = x+dx
        iy = y+dy
        if ix>=1 && ix<=nx && iy>=1 && iy<=ny
            aa[iy,ix] = c
        end
    end
end

function initaa(ny, nx, ra)
    aa = zeros(ny, nx)
    for t in 0:((nx/ra)*(ny/ra))
        splat!(aa, ny, nx, ra);
    end
    aa
end

Сигмоиды

func_smooth(x::Float64, a, b)  = 1 / ( 1 + exp(-4(x-a)/b) )

sigmoid_a(x, a, ea) = func_smooth(x, a, ea)
sigmoid_b(x, b, eb) = 1 - sigmoid_a(x, b, eb)
sigmoid_ab(x, a, b, ea, eb) = sigmoid_a(x, a, ea) * sigmoid_b(x, b, eb)
sigmoid_mix(x, y, m, em) = x - x * func_smooth(m, 0.5, em) + y * func_smooth(m, 0.5, em)

function snm(N, M, en, em, b1, b2, d1, d2)

    [ sigmoid_mix( sigmoid_ab(N[i,j], b1, b2, en, en),
                   sigmoid_ab(N[i,j], d1, d2, en, en), M[i,j], em )
                    for i = 1:size(N, 1), j = 1:size(N, 2) ]
end

Главная функция

function smoothlife(NX = 128, NY = 128, tfin = 10, scheme = 1)

    function derivative(aa)
        aaf = fft(aa)
        nf = aaf .* krf
        mf = aaf .* kdf
        n = real.(ifft(nf)) / kflr # irfft
        m = real.(ifft(mf)) / kfld
        2snm(n, m, alphan, alpham, b1, b2, d1, d2) .- 1
    end

    ra = 10
    ri = ra/3
    b = 1
    b1 = 0.257
    b2 = 0.336
    d1 = 0.365
    d2 = 0.551
    alphan = 0.028
    alpham = 0.147

    kd = zeros(NY,NX)
    kr = zeros(NY,NX)
    aa = zeros(NY,NX)

    x = [ j - 1 - NX/2 for i=1:NY, j=1:NX ]
    y = [ i - 1 - NY/2 for i=1:NY, j=1:NX ]

    r = sqrt.(x.^2 + y.^2)
    kd = 1 .- func_linear(r, ri, b) # ones(NY, NX)
    kr = func_linear(r, ri, b) .* ( 1 .- func_linear(r, ra, b) )
    #aa = snm (ix/NX, iy/NY, alphan, alpham, b1, b2, d1, d2);
    kflr = sum(kr)
    kfld = sum(kd)
    krf = fft(fftshift(kr))
    kdf = fft(fftshift(kd))

    #for td in 2 .^(10:-1:3)
    for td = 64

        aa = initaa(NY,NX,ra)
        dt = 1/td;
        l = 0
        nx = 0
        for t = 0:dt:tfin
# 1=euler  2=improved euler  3=adams bashforth 3  4=runge kutta 4
            if scheme==1

                aa += dt*derivative(aa)

            elseif scheme==2

                da = derivative(aa);
                aa1 = clamp(aa + dt*da)
                for h = 0:20
                    alt = aa1
                    aa1 = clamp(aa + dt*(da + derivative(aa1))/2)
                    if maximum(abs.(alt-aa1))<1e-8
                        break
                    end
                end
                aa = copy(aa1)

            elseif scheme==3

                n0 = 1+mod(l,3)
                n1 = 1+mod(l-1,3)
                n2 = 1+mod(l-2,3)

                f = zeros(NY, NX, 3) # ?
                f[:,:,n0] = derivative(aa)
                if l==0
                    aa += dt*f[:,:,n0]
                elseif l==1
                    aa += dt*(3*f[:,:,n0] - f[:,:,n1])/2
                elseif l>=2
                    aa += dt*(23*f[:,:,n0] - 16*f[:,:,n1] + 5*f[:,:,n2])/12
                end

            elseif scheme==4

                k1 = derivative(aa)
                k2 = derivative(clamp(aa + dt/2*k1))
                k3 = derivative(clamp(aa + dt/2*k2))
                k4 = derivative(clamp(aa + dt*k3))
                aa += dt*(k1 + 2*k2 + 2*k3 + k4)/6

            end

            aa = clamp(aa)

            if t >= nx
                save("$(scheme)\$(td)_$t.png", Gray.(kron(aa, ones(2, 2) ) ) )
                nx += 1;
            end

            l += 1;
        end

    end     # for td
end

@time smoothlife(256, 256, 20, 3)

Julia и клеточные автоматы - 11

В модели много свободных параметров, а также можно поиграться с разными методами для дифуров. В общем, есть простор для исследований. Также анимации всегда можно украсить шейдерами.

Julia и клеточные автоматы - 12

Тьюрмиты

Еще один интересный вид машин Тьюринга это тьюрмиты — клеточные автоматы, состояние которых определяется неким агентом, который будет перемещаться по полю в зависимости от этих самых состояний. Наиболее известный представитель этого вида — муравей Лэнгтона.

Julia и клеточные автоматы - 13

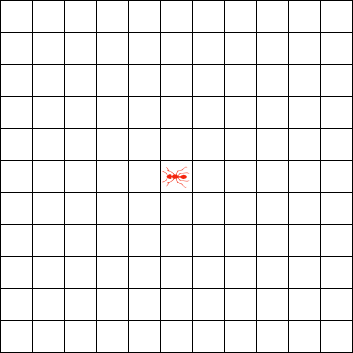

На клеточное поле, каждая ячейка которого может быть либо черной либо белой, сажается мураш, который будет действовать по следующему алгоритму:

  • На чёрном квадрате — повернуть на $90^circ$ влево, изменить цвет квадрата на белый, сделать шаг вперед на следующую клетку.
  • На белом квадрате — повернуть на $90^circ$ вправо, изменить цвет квадрата на чёрный, сделать шаг вперед на следующую клетку.

На rosetta code есть довольно хитрая реализация, где направление муравья задается комплексным числом:

function ant(width, height)
    y, x = fld(height, 2), fld(width, 2)
    M = trues(height, width)

    dir = im
    for i in 0:1000000
        x in 1:width && y in 1:height || break
        dir *= M[y, x] ? im : -im
        M[y, x] = !M[y, x]
        x, y = reim(x + im * y + dir)
        i%100==0 && save("LR//zLR_$i.png", Gray.( kron(M,ones(4,4) ) ) )
    end

    Gray.(M)
end

ant(100, 100)

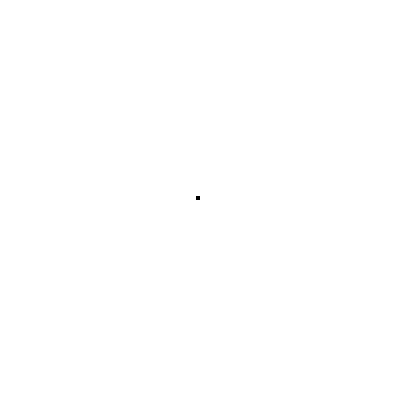

Julia и клеточные автоматы - 16

Поначалу, поведение агента кажется хаотичным. Но потом появляется магистраль — система выходит на стационар. Прекраснейший пример рождения порядка из кажимого хаоса!

Но самый смак начинается если расширить состояние ячейки за пределы одного бита:

Код

function ant(width, height, comnds;
        steps = 10, cxema = reverse(ColorSchemes.hot),
        savevery = 100, pixfactor = 20)

    ma3x2pix() = [ clrs[k%n+1] for k in M ]
      bigpix() = kron( ma3x2pix(), ones(Int64,m,m) )
    save2pix(i) = save("$(comnds)_$i.png", bigpix() )

    m = pixfactor
    n = length(comnds)
    colorsinscheme = length(cxema)
    M = zeros(Int64, height, width)
    y, x = fld(height, 2), fld(width, 2)

    st = colorsinscheme ÷ n
    clrs = [ cxema.colors[i] for i in 1:st:colorsinscheme ]

    dir = im
    for i in 0:steps
        x in 1:width && y in 1:height || (save2pix(i); break)
        j = M[y, x] % n + 1
        dir *= comnds[j] == 'L' ? -im : im
        M[y, x] += 1
        x, y = reim(x + im * y + dir)

        i % savevery==0 && save2pix(i)
    end
    ma3x2pix()
end

@time ant(16, 16, "LLRR", steps = 100, savevery = 1, pixfactor = 20)

Julia и клеточные автоматы - 17

Послойными наращиваниями получаем симметричную структуру, похожую на мозг! Для некоторых цветовых схем получается довольно футуристично

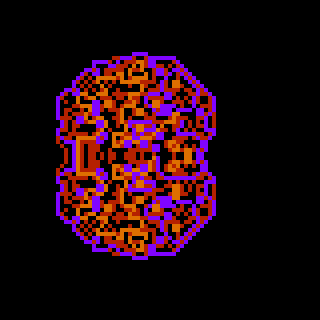

Julia и клеточные автоматы - 18

Julia и клеточные автоматы - 19

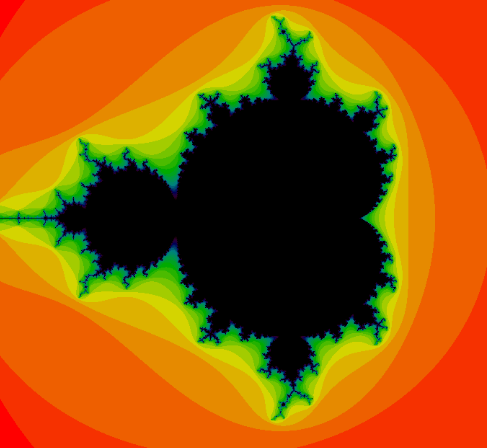

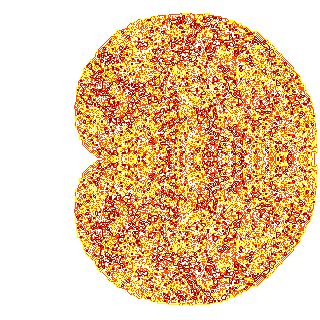

Правда потом он вырождается в жопу кардиоиду. Кстати, ничего еще не напоминает? А если добавить фрактальных наростов?..

Код

# http://rosettacode.org/wiki/Mandelbrot_set
function hsv2rgb(h, s, v)
    c = v * s
    x = c * (1 - abs(((h/60) % 2) - 1) )
    m = v - c

    r,g,b =
        if h < 60
            (c, x, 0)
        elseif h < 120
            (x, c, 0)
        elseif h < 180
            (0, c, x)
        elseif h < 240
            (0, x, c)
        elseif h < 300
            (x, 0, c)
        else
            (c, 0, x)
        end

    (r + m), (b + m), (g + m)
end

function mandelbrot()

    w, h = 1000, 1000

    zoom  = 1.0
    moveX = 0
    moveY = 0

    img = Array{RGB{Float64}, 2}(undef,h, w)
    maxIter = 30

    for x in 1:w
        for y in 1:h
            i = maxIter
            c = Complex(
                (2*x - w) / (w * zoom) + moveX,
                (2*y - h) / (h * zoom) + moveY
            )
            z = c
            while abs(z) < 2 && (i -= 1) > 0
                z = z^2 + c
            end
            r,g,b = hsv2rgb(i / maxIter * 360, 1, i / maxIter)
            img[y,x] = RGB{Float64}(r, g, b)
        end
    end

    save("mandelbrot_set2.png", img)
end

mandelbrot()

Julia и клеточные автоматы - 20

и еще ряд интересных правил:

Julia и клеточные автоматы - 21

Julia и клеточные автоматы - 22

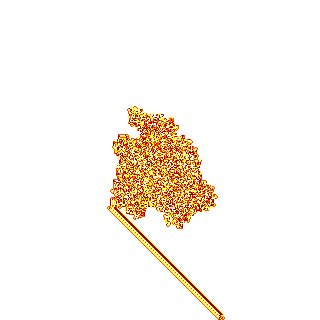

Магистрали довольно частое явление

Julia и клеточные автоматы - 23

Julia и клеточные автоматы - 24

Julia и клеточные автоматы - 25

Julia и клеточные автоматы - 26

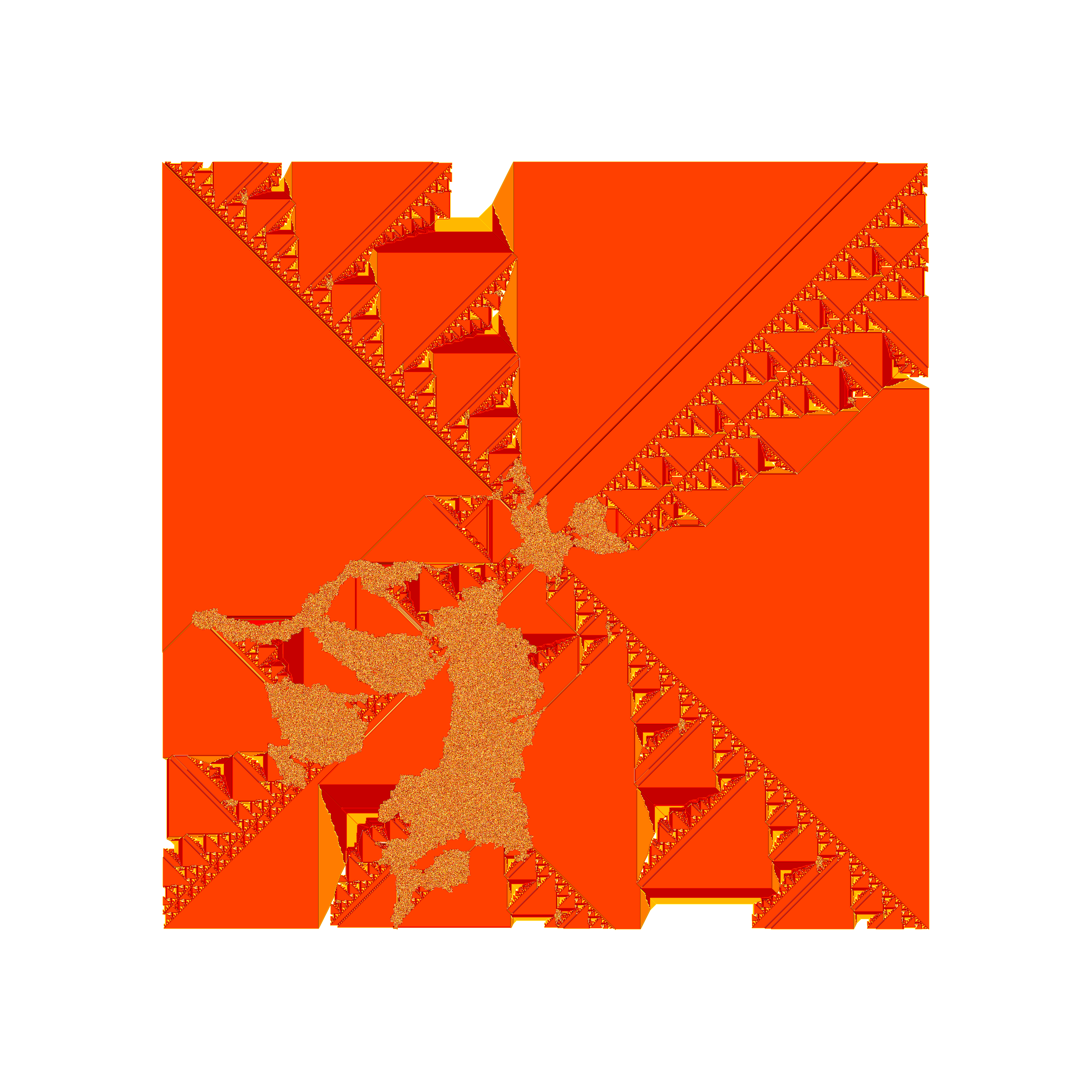

Julia и клеточные автоматы - 27

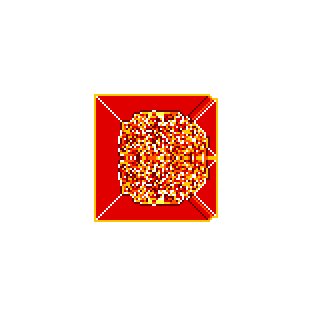

Мозг в ящике — довольно стабильная структура. Здесь результат тридцати миллиардов шагов:

Julia и клеточные автоматы - 28

Julia и клеточные автоматы - 29

Julia и клеточные автоматы - 30

Julia и клеточные автоматы - 31

Julia и клеточные автоматы - 32

Короче, с такого рода экспериментами можно засесть надолго. И это мы только комбинировали два направления (лево-право), а ведь можно добавить еще вперед-назад, к тому же, никто не говорил, что муравей обязан продвигаться на одну клетку! Держу пари, что такого рода расширение стандартных правил породит еще много интересных закономерностей!

Эпилог

К слову о жизни. Немало интереса вызывают самовоспроизводящиеся структуры, а ля циклы Лэнгтона

Julia и клеточные автоматы - 33

Можно почитать статью, где данную модель расширяют наличием пола и передачей генов. (Тут уж передаю эстафету кому-нибудь другому. Очень хотелось бы посмотреть на реализацию подобной штуки)

Тема клеточных автоматов с ростом вычислительных мощностей и улучшением алгоритмов становится все популярней. У Вольфрама в блоге небольшой отчет по этой теме, да и каждый может сам убедиться — статей много, причем самых разнообразных: там вам и дружба с нейронными сетями, и генераторы случайных чисел, и квантовые точки, и сжатие и много всякого другого...

Ну и напоследок самокопирующаяся структура созданная Тэдом Коддом на спор за пинту пива

Julia и клеточные автоматы - 34
